Методика поверки «ГСИ. Система измерительно-управляющая конвертера № 2 кислородно-конвертерного цеха № 1 АО «ЕВРАЗ ЗСМК»» (Код не указан!)
УТВЕРЖДАЮ
Государственная система обеспечения единства измерений
Система измерительно-управляющая
конвертера № 2 кислородно-конвертерного цеха № 1 АО «ЕВРАЗ ЗСМК»
МЕТОДИКА ПОВЕРКИ
МП 228-15
2015 г.
Содержание
Приложение А. Перечень измерительных каналов ИУС
Приложение Б. Пример расчета погрешности измерительных каналов ИУС
Приложение В. Образец оформления протокола поверки
Приложение Г. Перечень ссылочных нормативных документов
1 Общие положения-
1.1 Настоящая методика поверки распространяется на систему измерительно-управляющую конвертера № 2 кислородно-конвертерного цеха № 1 АО «ЕВРАЗ ЗСМК» (далее - ИУС) и устанавливает методы и средства ее первичной и периодической поверок.
-
1.2 Поверке подлежит ИУС в соответствии с перечнем измерительных каналов (ИК), приведенным в приложении А.
-
1.3 Первичную поверку ИУС выполняют перед вводом в эксплуатацию.
-
1.4 Периодическую поверку ИУС выполняют в процессе эксплуатации через установленный интервал между поверками.
-
1.5 Периодичность поверки (интервал между поверками) ИУС - 1 год.
-
1.6 Измерительные компоненты ИУС поверяют с интервалом между поверками, установленным при утверждении их типа. Если очередной срок поверки измерительного компонента наступает до очередного срока поверки ИУС, поверяется только этот компонент и поверка ИУС не проводится.
-
1.7 При замене измерительных компонентов на однотипные или на компоненты с аналогичными техническими и метрологическими характеристиками подвергают поверке только те ИК, в которых проведена замена измерительных компонентов. В этом случае собственником ИУС должен быть оформлен акт об изменениях, внесенных в ИУС, являющийся неотъемлемой частью описания типа ИУС для Государственного реестра средств измерений.
-
1.8 При модернизации ИУС путем введения новых измерительных каналов должны быть проведены их испытания в целях утверждения типа.
-
1.9 В случае замены отдельных компонентов АРМ (за исключением жёсткого диска) проводят проверку функционирования ИУС в объёме раздела 8.5 настоящей методики поверки.
-
1.10 В случае обновления программного обеспечения ИУС, расширения/модифика-ции его функций проводится анализ изменений, внесённых в программное обеспечение. Если внесённые изменения могут повлиять на метрологически значимую часть программного обеспечения, то проводят испытания ИУС в целях утверждения типа.
В тексте приняты следующие сокращения:
АРМ - автоматизированное рабочее место;
ИК - измерительный канал;
ИУС - измерительно-управляющая система;
МП - методика поверки;
MX - метрологические характеристики;
ПО - программное обеспечение;
СИ - средство измерений;
ФВ - физическая величина.
2. Операции поверки-
2.1 При проведении поверки выполняют операции, приведенные в таблице 1.
Таблица 1
Наименование операции |
Номер пункта методики поверки |
Проведение операции при поверке | ||||
первичной |
периодической | |||||
при вводе в эксплуатацию |
при вводе нового ИК |
после ремонта ИК |
после переустановк и ПО или замены компьютера АРМ | |||
1 Рассмотрение документации |
8.1 |
да |
да* |
да* |
да* |
да* |
2 Внешний осмотр |
8.2 |
да |
нет |
нет |
да |
да |
3 Проверка сопротивления цепи защитного заземления |
8.3 |
да |
да* |
да* |
нет |
да |
4 Проверка условий эксплуатации компонентов ИУС |
8.4 |
да |
да* |
нет |
нет |
да |
5 Опробование |
8.5 |
да |
да |
да |
да |
да |
6 Подтверждение соответствия ПО |
8.6 |
да |
да* |
нет |
да |
да |
7 Определение погрешности синхронизации и измерений времени |
8.7 |
да |
нет |
нет |
да* |
да |
8 Проверка метрологических характеристик измерительных каналов ИУС |
8.8 |
да |
да* |
да* |
да |
да |
* - в объеме вносимых изменений |
-
3.1 При проведении поверки применяют основные и вспомогательные средства поверки, перечень которых приведен в таблице 2.
-
3.2 Средства поверки должны иметь действующие свидетельства о поверке или оттиски поверительных клейм.
Таблица 2
Наименование и тип средства поверки |
Основные метрологические характеристики | |
Диапазон измерений, номинальное значение |
Погрешность, класс точности, цена деления | |
Миллиомметр Е6-18/1 |
от 0,0001 до 100 Ом |
8 = ±1,5% |
Радиочасы МИР РЧ-02.00 |
Период формирования импульса PPS и |
Пределы допускаемой |
последовательного временного кода 1 с |
абсолютной погрешности синхронизации переднего фронта выходного импульса PPS со шкалой координированного времени UTC не более ± 1 мкс. | |
Пределы допускаемой абсолютной погрешности | ||
синхронизации переднего фронта последовательного временного кода со шкалой координированного времени UTC не более ±35 мкс | ||
Калибратор |
1) Воспроизведение сигналов силы | |
многофункциональный |
постоянного тока в диапазоне |
А = ± (0,2-10 ‘Мпоказ. + 1) мкА |
MC5-R |
от 0 до 20 мА (при RHarp = 800 Ом) 2) Воспроизведение сигналов термопар типа ХА(К) по ГОСТ Р 8.585 в | |
диапазоне температуры: - от минус 200 до 0 °C, |
А = ± (0,1±1-10'3-Тпоказ.) °C | |
- от 0 до 1000 °C, |
А = ± (0,1 + 0,2-10'3-Тпоказ) °C | |
-от 1000 до 1372 °C |
д = ±о,з-ю-3-тпоказ.ос | |
3) Воспроизведение сигналов термопреобразователей сопротивления Pt 100 в диапазоне температуры: - от минус 200 до 0 °C, |
А = ±0,10 °C | |
- от 0 до 850 °C 4) Воспроизведение сигналов термопреобразователей сопротивления |
А = ±(0,1 ± 0,25-10’3-Тпоказ) °C | |
100М в диапазоне температуры: - от минус 60 до 200 °C |
А = ±(0,1 + 0,4-10'3-Тпоказ) °C | |
Примечания |
погрешность; А - абсолютная | |
1)В таблице приняты следующие обозначения: 8 - относительная | ||
погрешность, 1показ.» Тпоказ |
показания тока и температуры соответственно. | |
2) Разрешающая способность для термопар 0,01 °C, RBX > 10 МОм. | ||
3) При проведении поверки допускается замена указанных средств измерении аналогичными, обеспечивающими определение (контроль) метрологических характеристик ИК ИУС с требуемой | ||
точностью измерений |
4 Требования к квалификации поверителей
-
4.1 Поверка ИУС должна выполняться специалистами, аттестованными в качестве поверителей средств измерений, имеющими удостоверение на право работы с напряжением до 1000 В (квалификационная группа по электробезопасности не ниже третьей) и освоившими работу с ИУС.
-
5.1 При проведении поверки необходимо соблюдать требования безопасности, установленные в следующих документах:
-
- ГОСТ 1ЕКМЭК 60950-1-2011 «Оборудование информационных технологий. Требования безопасности. 4.1. Общие требования»;
-
- «Правила устройств электроустановок», раздел I, III, IV;
-
- «Правила технической эксплуатации электроустановок потребителей»;
-
- ПОТ Р М-016-2001. РД 153-34.0-03.150-00 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок»;
-
- СНиП 3.05.07-85 «Системы автоматизации»;
-
- РИЦ169.01-ИЭ.01 Модернизация АСУ ТП выплавки стали в конвертере № 2 в рамках проекта замены котла ОКГ-160У-1. Электрооборудование, автоматизация, оборудование АСУ и КИП. Подсистемы «Конвертер № 2» и «Котел № 2». Руководство пользователя;
-
- РИЦ 169.01-ПА Модернизация АСУ ТП выплавки стали в конвертере № 2 в рамках проекта замены котла ОКГ-160У-1. Электрооборудование, автоматизация, оборудование АСУ и КИП. Подсистемы «Конвертер № 2» и «Котел № 2». Описание программного обеспечения;
-Эксплуатационная документация на компоненты ИУС.
6 Условия поверки6.1 Для комплексных компонентов и серверов:
а) температура окружающей среды, °C б) атмосферное давление, кПа в) относительная влажность воздуха, % г) напряжение питания переменного тока, В д) частота питающей сети, Гц е) напряжение питания постоянного тока, В |
от 5 до 40; от 84 до 106,7; от 40 до 80 (при 25 °C); от 198 до 242; от 49,6 до 50,4 от 21,6 до 26,4. |
6.2 Для АРМ ИУС:
а) температура окружающей среды, °C б) атмосферное давление, кПа в) относительная влажность воздуха, % г) напряжение питания переменного тока, В д) частота питающей сети, Гц |
от 5 до 40; от 84 до 106,7; от 40 до 80 (при 25 °C); от 198 до 242; от 49,6 до 50,4. |
6.3 Для измерительных и связующих компонентов ИУС: а) температура окружающей среды, °C
|
от 5 до 40; от 5 до 35; |
-погружаемая часть -контактные головки б) атмосферное давление, кПа |
при измеряемой температуре; от 0 до 40; от 84 до 106,7; |
в) относительная влажность воздуха, % от 40 до 90 (при 25 °C);
г) напряжение питания постоянного тока, В от 21,6 до 26,4,
7 Подготовка к поверке-
7.1 На поверку ИУС представляют следующие документы:
-
- Система измерительно-управляющая конвертера № 2 кислородно-конвертерного цеха № 1 АО «ЕВРАЗ ЗСМК». Паспорт;
-
- РИЦ169.01-ИЭ.01 Модернизация АСУ ТП выплавки стали в конвертере № 2 в рамках проекта замены котла ОКГ-160У-1. Электрооборудование, автоматизация, оборудование АСУ и КИП. Подсистемы «Конвертер № 2» и «Котел № 2». Руководство пользователя;
-
- РИЦ169.01-ПА Модернизация АСУ ТП выплавки стали в конвертере № 2 в рамках проекта замены котла ОКГ-160У-1. Электрооборудование, автоматизация, оборудование АСУ и КИП. Подсистемы «Конвертер № 2» и «Котел № 2». Описание программного обеспечения;
-
- документы, удостоверяющие поверку (калибровку) средств измерений, входящих в состав ИУС;
-
- свидетельство о предыдущей поверке ИУС (при выполнении периодической поверки);
-
- эксплуатационную документацию на ИУС и ее компоненты;
-
- эксплуатационную документацию на средства измерений, применяемые при поверке ИУС.
-
7.2 Перед выполнением операций поверки необходимо изучить настоящий документ, эксплуатационную документацию на поверяемую ИУС и её компоненты.
-
7.3 Непосредственно перед проведением поверки (калибровки) необходимо подготовить средства поверки (калибровки) к работе в соответствии с их эксплуатационной документацией.
-
8.1 Рассмотрение документации
-
8.1.1 Проверяют наличие следующей документации:
-
-
- Система измерительно-управляющая конвертера № 2 кислородно-конвертерного цеха № 1 АО «ЕВРАЗ ЗСМК». Паспорт;
-
- РИЦ169.01-ИЭ.01 Модернизация АСУ ТП выплавки стали в конвертере № 2 в рамках проекта замены котла ОКГ-160У-1. Электрооборудование, автоматизация, оборудование АСУ и КИП. Подсистемы «Конвертер № 2» и «Котел № 2». Руководство пользователя;
-
- РИЦ 169.01-П5 Модернизация АСУ ТП выплавки стали в конвертере № 2 в рамках проекта замены котла ОКГ-160У-1. Электрооборудование, автоматизация, оборудование АСУ и КИП. Подсистемы «Конвертер № 2» и «Котел № 2». Описание информационного обеспечения;
-
- РИЦ169.01-ПА Модернизация АСУ ТП выплавки стали в конвертере № 2 в рамках проекта замены котла ОКГ-160У-1. Электрооборудование, автоматизация, оборудование АСУ и КИП. Подсистемы «Конвертер № 2» и «Котел № 2». Описание программного обеспечения;
-
- свидетельство о предыдущей поверке ИУС (при проведении периодической поверки);
-
- документы, удостоверяющие поверку (калибровку) средств измерений, входящих в состав ИУС;
-
- эксплуатационная документация на ИУС и ее компоненты;
-
- эксплуатационная документация на средства измерений, применяемые при поверке ИУС.
-
8.1.2 Проверяют перечень измерительных каналов, представленных на поверку, в соответствии с перечнем, приведенным в паспорте на ИУС и в приложении А настоящей МП. Эксплуатационная документация на средства измерений, применяемые при поверке ИУС, должна содержать информацию о порядке работы, их технических и метрологических характеристиках.
Результат проверки положительный, если вся вышеперечисленная документация в наличии, перечень измерительных каналов соответствует перечню, приведенному в паспорте на ИУС и в приложении А настоящей МП, все средства поверки имеют документально подтвержденную пригодность для использования в операциях поверки, все компоненты ИУС имеют действующие свидетельства о поверке (протоколы калибровки).
-
8.2 Внешний осмотр
-
8.2.1 При внешнем осмотре проверяют соответствие ИУС нижеследующим требованиям:
-
-
- соответствие комплектности ИУС перечню, приведенному в паспорте и в таблице А.1 приложения А настоящей МП;
-
- отсутствие механических повреждений и дефектов покрытия, ухудшающих внешний вид и препятствующих применению;
-
- отсутствие обрывов и нарушения изоляции кабелей и жгутов, влияющих на функционирование ИУС;
-
- наличие и прочность крепления разъёмов и органов управления;
-
- отсутствие следов коррозии, отсоединившихся или слабо закрепленных элементов схемы.
-
8.2.2 Внешним осмотром проверяют наличие и месторасположение серверов и АРМ.
Результат проверки положительный, если наличие и месторасположение серверов и АРМ соответствует эксплуатационной документации на ИУС. При оперативном устранении недостатков, замеченных при внешнем осмотре, поверка продолжается по следующим операциям.
-
8.3 Проверка сопротивления цепи защитного заземления
-
8.3.1 Проверку сопротивления цепи защитного заземления проводят только у тех компонентов ИУС, которые в соответствии с эксплуатационной документацией, должны быть подключены к защитному заземлению.
-
8.3.2 Значение сопротивления между заземляющим болтом (винтом, шпилькой) и каждой доступной прикосновению металлической нетоковедущей частью компонентов, которая может оказаться под напряжением, не должно превышать 0,1 Ом.
-
8.3.3 Сопротивление цепи защитного заземления измеряют омметром или определяют по протоколам испытаний компонентов ИУС.
-
Результат проверки положительный, если значение сопротивления цепи защитного заземления, измеренное или зафиксированное в протоколах, не превышает 0,1 Ом.
-
8.4 Проверка условий эксплуатации компонентов ИУС
-
8.4.1 Проводят сравнение фактических климатических условий в местах, где размещены компоненты ИУС, а также параметров сети их питания с показателями, приведенными в разделе 6 настоящей МП и в эксплуатационной документации на эти компоненты.
-
Результат проверки положительный, если фактические условия эксплуатации каждого компонента ИУС удовлетворяют рабочим условиям применения, приведенным в разделе 6 настоящей МП и в эксплуатационной документации.
-
8.5 Опробование
-
8.5.1 Непосредственно перед выполнением экспериментальных исследований необходимо подготовить ИУС и СИ к работе в соответствии с их эксплуатационной документацией.
-
8.5.1.1 Перед опробованием ИУС в целом необходимо выполнить проверку функционирования её компонентов.
-
8.5.1.2 При проверке функционирования измерительных и комплексных компонентов ИУС проверяют работоспособность индикаторов, отсутствие кодов ошибок или предупреждений об ошибках, авариях.
-
8.5.1.3 При опробовании линий связи проверяют:
-
-
наличие сигнализации о включении в сеть технических средств ИУС; поступление информации по линиям связи;
наличие сигнализации об обрыве линий.
-
8.5.1.4 При опробовании ИУС проводят первичное тестирование ИУС средствами программного обеспечения АРМ (опрос первичных измерительных преобразователей, контроллеров; установление связи с компонентами и оборудованием ИУС, просмотр технологических экранных форм системы и сообщений в журнале сообщений, ввод и корректировка данных с клавиатуры с визуальным контролем правильности и полноты вводимой информации и т.д.).
-
8.5.1.5 Мониторы АРМ должны быть включены. Исправность клавиатуры и манипулятора мышь АРМ оценивают, выполнив переключение между экранными формами ИУС.
-
8.5.1.6 При проверке функционирования ИУС с АРМ проверяют выполнение следующих функций:
-
- измерение и отображение значений параметров технологического процесса;
-
- измерение и отображение текущих значений даты и времени.
-
8.5.2 Проверка функционирования ИУС
-
8.5.2.1 На АРМ 1 «Машинист дистрибутора» (АРМ 1), АРМ 2 «Машинист дистрибутора» (АРМ 2), АРМ 3 «Машинист дистрибутора» (АРМ 3) проверяют наличие экранных форм: «Мнемосхема», «Газопроводы», «Графики» согласно инструкции по эксплуатации РИЦ169.01-ИЭ.01, на АРМ 4 «Оператор котла» (АРМ 4), АРМ 5 «Оператор котла» (АРМ 5) проверяют наличие экранных форм «Котел», «Барабан», «Газоход», «Циркнасосы», «Дымосос», «Графики», согласно инструкции по эксплуатации РИЦ169.01-ИЭ.01. На АРМ 6 «Машинист эксгаустера» (АРМ 6) проверяют наличие экранных форм «Дымосос» и «Графики» согласно инструкции по эксплуатации РИЦ 169.01-ИЭ.01.
-

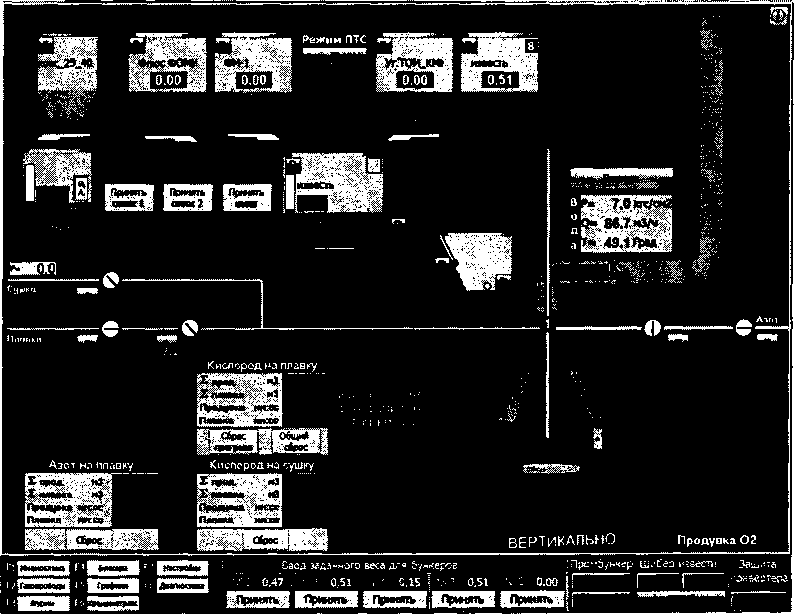

8.5.2.2 В экранной форме Мнемосхема» (рисунок 1) и и других экранных формах проверяют отображение значений параметров технологического процесса, текущих значений даты и времени.
-
Рисунок 1- Отображение значений технологических параметров на экранной форме «Мнемосхема»
-
8.5.2.3 Возможность отображения в реальном масштабе времени технологических параметров в виде исторического тренда проверяют с использованием экранной формы «Графики».
Результат проверки положительный, если по всем ИК (перечень ИК приведен в приложении А) на мониторах АРМ 1 - АРМ 6 отображаются текущие значения даты и времени, значения параметров технологического процесса в установленных единицах и результаты измерений находятся в заданных диапазонах; осуществляется графическое отображение выбранных параметров в реальном масштабе времени.
-
8.6 Подтверждение соответствия программного обеспечения
-
8.6.1 Идентификационные данные метрологически значимой части ПО ИУС -программного обеспечения контроллеров программируемых SIMATIC S7-400:
-
-
— идентификационное наименование проекта ПО контроллера программируемого ZG1 (проект: konv2);
-
— идентификационное наименование проекта ПО контроллера программируемого ZG2 (проект: kotel2_03_04_2015).
-
8.6.2 Проверку идентификационного наименования проекта ПО контроллеров программируемых ZG1 и ZG2 (метрологически значимой части ПО ИУС) проводят с использованием программатора (переносной компьютер с установленным пакетом ПО SIMATIC PCS7 (система управления процессами SIEMENS), системой программирования STEP 7) и адаптера USB/MPI. Проверку проводят следующим образом:
-
a) к контроллерам программируемым ZG1 и ZG2 с помощью адаптера последовательно подключают программатор;
-
b) на программаторе после загрузки операционной системы Windows ХР загружают программу SIMATIC Manager;
-
c) в меню программы SIMATIC Manager выполняют команды File—>Open—^Browse;
-
d) в поле «Find in directory» окна «Browse», указав путь D:\ASU\Konv-2\ konv2_24_04_15, проверяют идентификационное наименование проекта ПО для контроллера ZG1, указав путь D:\ASU\Kotel-2\kotel2_03_04_15, проверяют идентификационное наименование проекта ПО для контроллера ZG2.
Результаты проверки положительные, если идентификационное наименование метрологически значимой части ПО ИУС соответствует значению, приведенному в описании типа ИУС и 8.6.1 настоящей МП.
-
8.7 Определение погрешности синхронизации и измерений времени
-
8.7.1 АРМ 1 переводят в режим отображения/настройки времени АРМ (текущее системное время) и контроллера программируемого ZG1. Устанавливается соединение с радиочасами МИР РЧ-02.00 нажатием кнопки «Соединить» на вкладке «Конфигурация» программы «КОНФИГУРАТОР РАДИОЧАСОВ МИР РЧ-02» (далее - конфигуратора). На вкладке «Синхронизация» конфигуратора фиксируют следующие значения:
-
-
— «ВРЕМЯ UTC» - время в очередной метке времени, пришедшей от радиочасов МИР РЧ-02.00;
-
— «Время ПК» - локальное время АРМ в момент прихода метки времени от радиочасов МИР РЧ-02.00;
-
— «Разница» - разница между локальным временем АРМ 1 и временем UTC из очередной метки времени.
Примечание - Разница вычисляется без учёта количества часов.
Результат проверки положительный, если:
-
— отличие показаний АРМ от значения астрономического времени не превышает ± 5 с (привязка к Государственной шкале единого времени).
-
8.8 Проверка метрологических характеристик измерительных каналов ИУС
-
8.8.1 Метрологические характеристики (MX) ИК ИУС определяют расчетноэкспериментальным способом (согласно МИ 2439). Проверку метрологических характеристик измерительных компонентов ИУС выполняют экспериментально в соответствии с утвержденной методикой поверки на каждый тип СИ. Определение метрологических характеристик комплексных компонентов ИУС выполняют экспериментально в соответствии с разделом 8.8.2.1 настоящей методики поверки.
-
MX измерительных каналов рассчитывают по MX компонентов ИУС в соответствии с методикой, приведенной в разделе 8.8.4 настоящей МП. Допускается не проводить расчет погрешности ИК ИУС при условии, что подтверждены MX компонентов ИК ИУС. Результаты проверки MX ИК ИУС заносят в таблицу по форме таблицы А.1 приложения А настоящей МП.
-
8.8.2 Проверка метрологических характеристик компонентов ИК ИУС
-
8.8.2.1 Метрологические характеристики измерительных компонентов ИУС принимают равными значениям, приведенным в эксплуатационной документации (паспорт, формуляр и др.) СИ при наличии на них свидетельств о поверке. Допускается метрологические характеристики (диапазон измерений, основная погрешность) измерительных компонентов ИУС принимать равными действительным значениям, полученным по результатам калибровки в аккредитованной метрологической службе.
-
Метрологические характеристики (диапазон измерений, основная погрешность) комплексных компонентов (включая АРМ) определяют «сквозным методом» по МИ 2439, МИ 2539:
-
- подключают калибратор к i-ому (i=l,..,m) входу модуля ввода аналогового сигнала контроллера согласно перечню ИК, приведенному в таблице А. 1 приложения А;
-
- назначают пять проверяемых точек, распределенных равномерно в пределах диапазона измерений ФВ;
-
- при помощи калибратора последовательно на i-ый (i=l,..,m) вход модуля ввода аналогового сигнала подают сигналы, имитирующие сигналы с первичного преобразователя данного ИК (постоянный ток, термоЭДС, сопротивление), значение задаваемого сигнала должно соответствовать проверяемым точкам N3aa диапазона измерений ФВ;
-
- производят регистрацию результатов измерений (N^m) на экране АРМ, данные заносят в протокол калибровки соответствующего модуля ввода аналогового сигнала контроллера;
-
- рассчитывают значение основной приведенной погрешности модуля модуля ввода аналогового сигнала увв,% по формуле:
^Ц^-.1Оо%, (1)
где NH - нормирующее значение, соответствующее верхней границе диапазона измерений ФВ;
ш - количество входов модуля ввода аналогового сигнала.
-
8.8.2.2 Значения основной погрешности компонента ИК ИУС заносят в таблицу по форме таблицы А. 1 приложения А настоящей МП.
-
8.8.3 Исходные допущения для определения погрешности измерительных каналов ИУС
Погрешности компонентов ИУС относятся к инструментальным погрешностям.
Факторы, определяющие погрешность, - независимы.
Погрешности компонентов ИУС - не коррелированны между собой.
Законы распределения погрешностей компонентов ИУС - равномерные.
-
8.8.4 Методика расчета основной погрешности измерительных каналов ИУС
-
8.8.4.1 При расчете оценивают основную погрешность ИК следующим образом:
-
Для ИК расхода, в которых ПИП являются расходомеры, погрешность нормируют в относительной форме. Погрешность ИК температуры нормируют в абсолютной форме. Для ИК, в которых ПИП являются преобразователи давления, погрешность нормируют в приведенной форме.
-
1) Границы основной абсолютной погрешности ИК температуры АЖ осн,°С, определяют исходя из состава ИК ИУС по формуле (2):
АИК_осн ~ ^ПИП + + Д.7С ’
(2)
где &пип - абсолютная погрешность первичных измерительных преобразователей, °C;
\к - абсолютная погрешность контроллера, °C;
Ллс - абсолютная погрешность линий связи, °C.
Примечание:
Погрешность Ллс определяется потерями в линиях связи. Между измерительными и комплексными компонентами линии связи (ЛС) построены из кабелей контрольных и/или кабелей управления. Параметры линий связи удовлетворяют требованиям ГОСТ 18404.0 и ГОСТ 26411. Длина линий связи небольшая, входное сопротивление контроллера велико, поэтому потери в ЛС пренебрежимо малы. Между комплексными и вычислительными компонентами построен цифровой канал связи. Применены сетевые технологии Ethernet, Profibus DP. Передача данных по каналам связи Ethernet, Profibus DP имеет класс достоверности II и относится к S1 классу организации передачи (в соответствии с ГОСТ Р МЭК 870-5-1). Погрешность линий связи во всех ИК принимаем равной нулю.
Для расчета погрешности ИК по формуле (2) погрешность компонента ИК ИУС переводят в абсолютную форму А, ед. ФВ, для случая ее представления в приведенной форме по формуле (3):
(3)
-
2) Границы основной относительной погрешности ИК расхода §ИК осн, % определяют (в соответствии с РМГ 62), исходя из состава ИК ИУС по формуле (4):
^ИК_осн = & ' у!$ПИП + ^К + $ЛС , W
гдеХ = 1,2;
8ПИП ~ относительная погрешность первичных измерительных преобразователей, %;
8К - относительная погрешность контроллера, %;
8ЛС ~ относительная погрешность линии связи, %.
Принимаем $ЛС - 0 •
Для расчета погрешности ИК по формуле (4) погрешность компонента ИК ИУС переводят в относительную форму 8 , %, для случая ее представления в абсолютной или приведенной формах по формуле (5): где А - пределы допускаемой абсолютной погрешности компонента ИК ИУС;
НОМ
ном
(5)
у - пределы допускаемой приведенной погрешности, нормированной для разности пределов измерений компонента ИК ИУС;
Хв, Хн - верхний и нижний пределы измерений компонента ИК ИУС (в тех же единицах, что и хноЛ
Примечание - Если приведенная погрешность у нормирована для верхнего предела измерений, то Хн - 0.
ХМ0Л/ - номинальное значение измеряемого параметра ФВ, для которого рассчитывается погрешность измерений.
В соответствии с ГОСТ 8.508 относительную погрешность вычисляют в точках XHOMj, соответствующих 5, 25, 50, 75 и 95 % от диапазона измерений и выбирают максимальное значение (i=l,..., 5).
Для модулей аналогового ввода контроллера, погрешность которых нормирована в приведенной форме, необходимо определить значение тока, электрического сопротивления, ТЭДС, соответствующего номинальному значению Хтл11. Расчет значения тока мА, соответствующего номинальному значению XHOMi ФВ, проводят по формуле (6):
п . у
т _ ^сигнала ноли /zr\
1 ноли “ т-j ’
где DCU2Hajia ~ разница между верхним и нижним пределами диапазона входного сигнала ((4-20) мА), мА;
XH0Mi ~ номинальное значение ФВ, в единицах измерений ФВ;
Примечание - Если диапазон сигнала равен (4-20) мА, то к вычисленному по формуле (5) значению IHO,W необходимо прибавить 4 мА.
Dd>B - разница между верхним и нижним пределами диапазона измерений ФВ, в единицах измерений ФВ. Числовые значения ФВ приведены в таблице Б. 1 приложения Б настоящей ПИ.
-
3) Границы основной приведенной погрешности ИК давления УИКосн, %, определяют следующим образом:
а) переводят погрешность компонентов ИК из приведенной формы в относительную форму по формуле (5);
б) относительную погрешность ИК вычисляют по формуле (4) в соответствии с ГОСТ 8.508 в точках XH0Mj, соответствующих 5,25, 50, 75 и 95 % от диапазона измерений;
в) переводят значения погрешности ИК, соответствующие пяти точкам диапазона, из относительной формы в приведенную по формуле (7):
ОСН
ноли
■X
(7)
Из пяти полученных выбирают максимальное значение и приписывают погрешности ИК.
Примеры расчета основной погрешности ИК приведены в приложении Б настоящей МП.
Рассчитанное (фактическое) значение погрешности ИК ИУС заносят в таблицу по форме таблицы А.1 приложения А настоящей МП. Значения погрешностей не должны превышать границ допускаемых погрешностей, приведенных в таблице А. 1 приложения А настоящей МП.
9 Оформление результатов поверки-
9.1 Результаты поверки оформляют протоколом по форме, приведенной в приложении В настоящей МП.
-
9.2 При положительных результатах поверки ИУС (первичной и периодической) оформляют свидетельство о поверке по форме Приложения 1 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815. Состав и метрологические характеристики измерительных каналов ИУС приводят в Приложении к Свидетельству о поверке.
Примечание - Каждая страница Приложения к Свидетельству о поверке должна быть заверена подписью поверителя и оттиском знака поверки (клейма).
-
9.3 При положительных результатах первичной поверки (после ремонта или замены компонентов ИУС на однотипные поверенные), проведённой в объёме проверки в части вносимых изменений, оформляют новое свидетельство о поверке ИУС при сохранении без изменений даты очередной поверки.
-
9.4 Отрицательные результаты поверки оформляются в соответствии с Приложением 2 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815. Измерительные каналы ИУС, прошедшие поверку с отрицательным результатом, не допускаются к использованию.
Приложение А
(обязательное)
Метрологические характеристики ИК ИУС
Таблица А. 1
№ ИК |
Наименование ИКИУС |
Диапазон измерений физической величины, ед. измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | |||
1 |
Расход кислорода на плавку ярус 1 |
от 0 до 500 м3/мин |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1DA02-1AA1-Z №9166889 |
у<±(0,0029т+0,071) % |
30883-05 |
у=±1,7% | |
Модуль ввода аналоговых сигналов SM331 мод.: 6ES7 331 7KF02 0AB0 контроллера программируемого Simatic S7-400 (далее - Модуль 6ES7 331 7KF02 0AB0) № SC-DNW84646 |
у=±0,5 % |
15772-06 | |||||
2 |
Расход кислорода на плавку ярус 2 |
от 0 до 500 м3/мин |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1DA02-1AA1-Z №9583147 |
у<±(0,0029-г+0,071) % |
30883-05 |
у=±1,7% | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DNW84646 |
у=±0,5 % |
15772-06 | |||||
3 |
Давление кислорода на плавку ярус 1 |
от 0 до 25 кгс/см2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4033-1EA00-HB6-Z №9160978 |
у<±(0,0029-г+0,071) % |
30883-05 |
у=±0,7 % | |
Модуль 6ES7 331 7KF02 0ABO № SC-DNW84646 |
у=±0,5 % |
15772-06 | |||||
4 |
Давление кислорода на плавку ярус 2 |
от 0 до 25 кгс/см2 |
Преобразователь давления измерительный SITRANS Р DSIII мод.: 7MF4033-1EA00-HB6-Z №9160977 |
у<±(0,0029т+0,071) % |
30883-05 |
у=±0,7 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DNW84646 |
у=±0,5 % |
15772-06 |
№ ИК |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | |||
5 |
Расход технической воды на фурму стенд 1 |
от 0 до 160 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AA1-Z №9583160 |
у<±(0,0029т+0,071) % |
30883-05 |
у=±2,2 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DNW84646 |
у=±0,5 % |
15772-06 | |||||
6 |
Расход технической воды на фурму стенд 2 |
от 0 до 160 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AA1-Z №9583164 |
у<±(0,0029т+0,071) % |
30883-05 |
у=±2,2 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DNW84646 |
у=±0,5 % |
15772-06 | |||||
7 |
Давление технической воды на фурму стенд 1 |
от 0 до 10 кгс/см2 |
Преобразователь давления измерительный SITRANS Р Z мод. 7MF1564-3CA00-1АА1 № W1197208 |
у=±0,25 % |
30883-05 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DNW84646 |
у=±0,5 % |
15772-06 | |||||
8 |
Давление технической воды на фурму стенд 2 |
от 0 до 10 кгс/см2 |
Преобразователь давления измерительный SITRANS Р Z мод. 7MF1564-3CA00-1АА1 № W1197212 |
у=±0,25 % |
30883-05 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DNW84646 |
у=±0,5 % |
15772-06 | |||||
9 |
Расход кислорода на сушку |
от 0 до 250 м3/мин |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1GA02-1AA1-Z №9583179 |
у<±(0,0029-г+0,071) % |
30883-05 |
у=±2,1 % | |
Модуль 6ES7 331 7KF02 0AB0 №SC-DNW83132 |
у=±0,5 % |
15772-06 |
Таблица А. 1
№ ИК |
Наименование ИК ИУС |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | ||||
измерений физической величины, ед.измерений |
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | ||
10 |
Расход азота |
от 0 до 500 м3/мин |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AA1-Z №9583171 |
у<±(0,0029-г+0,071) % |
30883-05 |
у=±1,1 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DNW83132 |
у=±0,5 % |
15772-06 | |||||
11 |
Давление азота |
от 0 до 16 кгс/см2 |
Преобразователь давления измерительный SITRANS Р Z мод. 7MF1563-3CB00-1AA1 №115466917 |
у=±0,25 % |
30883-05 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB0 №SC-DNW83132 |
у=±0,5 % |
15772-06 | |||||
12 |
Давление кислорода на сушку |
от 0 до 25 кгс/см2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4033-1EA00-HB6-Z №9160979 |
у<±(0,0029-г+0,071) % |
30883-05 |
у=±0,7 % | |
Модуль 6ES7 331 7KF02 0AB0 №SC-DNW83132 |
у=±0,5 % |
15772-06 | |||||
13 |
Температура кислорода на плавку |
от минус 50 до 50 °C |
Термометр сопротивления медный ТСМТ мод. ТСМТ 101-УЮ-100М №4328.11002 |
A=±(0,3+0,005|t|) °C |
36766-09 |
Д=±(0,8+ +0,005 |t|) °C | |
Модуль 6ES7 331 7KF02 0AB0 SC-DDTH4330 |
у=±0,5 % |
15772-06 | |||||
14 |
Температура кислорода на сушку |
от минус 50 до 50 °C |
Термометр сопротивления медный ТСМТ мод. ТСМТ 101-У10-100М №4328.11003 |
Д=±(0,3+0,005|t|) °C |
36766-09 |
Д=±(0,8+ +0,005 |t|) °C | |
Модуль 6ES7 331 7KF02 0AB0 S C-DDTH4330 |
у=±0,5 % |
15772-06 | |||||
15 |
Температура стали |
от 1000 до 1800 °C |
Преобразователь термоэлектрический ТПР-91К |
Д=±2 °C |
12940-09 |
Д=±4 °C | |
Прибор для измерения температуры жидких металлов Digitemp-E № 132564 |
Д =±2 °C |
52701-13 |
№ ИК |
Наименование ИК ИУС |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | ||||
измерений физической величины, ед. измерений |
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | ||
16 |
Температура чугуна |
от 1000 до 1800 °C |
Преобразователь термоэлектрический ТПР-91 |
Д=±2 °C |
12940-09 |
Д=±4°C | |
Прибор для измерения температуры жидких металлов Digitemp-E № 080827 |
Д =±2 °C |
52701-13 | |||||
17 |
Температура кладки конвертера |
от 0 до 1000 °C |
Преобразователь термоэлектрический кабельный ТХАв-2388-01 № 5873 |
Д=±2,5 °C от 0 до 333 °C A=±(0,0075t) °C свыше 333 °C |
20285-10 |
Д=±Ю °C от Одо 333 °C Д=±(7+0,0075-t) °C свыше 333 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DDTH4321 |
у=±0,7 % |
15772-06 | |||||
18 |
Температура технической воды на фурму стенд 1 |
от 0 до 100 °C |
Термометр сопротивления медный ТСМТ мод. ТСМТ 101-УЮ-100М №4328.11000 |
Д=±(0,3+ +0,005 |t|) °C |
36766-09 |
Д=±(0,8+ +0,005|t|) °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DDTH4335 |
у=±0,5 % |
15772-06 | |||||
19 |
Температура технической воды на фурму стенд 2 |
от 0 до 100 °C |
Термометр сопротивления медный ТСМТ мод. ТСМТ 101-УЮ- 100М №4328.11001 |
Д=±(0,3+ +0,005|t|) °C |
36766-09 |
Д=±(0,8+ +0,005 |t|) °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DDTH4335 |
у=±0,5 % |
15772-06 | |||||
20 |
Давление питательной воды нитка 1 |
от 0 до 100 кгс/см2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4033-1FA50-1AD6-Z №8169004 |
у<±(0,0029-г+0,071) % |
30883-05 |
у=±0,7 % | |
Модуль 6ES7 331 7KF02 0AB0 №SC-E2T80551 |
у=±0,5 % |
15772-06 | |||||
21 |
Давление питательной воды нитка 2 |
от 0 до 100 кгс/см2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4033-1FA50-1AD6-Z №8169010 |
у<±(0,0029-г+0,071) % |
30883-05 |
у=±0,5 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80551 |
у=±0,5 % |
15772-06 |
№ ИК |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | |||
22 |
Температура питательной воды |
от минус 50 до 150 °C |
Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) №2186755 |
у=±0,25 % |
21968-11 |
А=±1,6 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80551 |
у=±0,5 % |
15772-06 | |||||
23 |
Расход циркуляционной воды на фронтовой экран кессона |
от 0 до 320 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AA1-Z № 9495686 |
у<±(0,0029т+0,071) % |
30883-05 |
у=±2,2 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80582 |
у=±0,5 % |
15772-06 | |||||
24 |
Расход циркуляционной воды на задний экран кессона |
от 0 до 320 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AA1-Z №9583161 |
у<±(0,0029т+0,071) % |
30883-05 |
у=±2,2 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80582 |
у=±0,5 % |
15772-06 | |||||
25 |
Расход циркуляционной воды на левый экран кессона |
от 0 до 320 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AA1-Z №9583151 |
у<±(0,0029 г+0,071) % |
30883-05 |
у=±2,2 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80582 |
у=±0,5 % |
15772-06 | |||||
26 |
Расход циркуляционной воды на правый экран кессона |
от 0 до 320 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AA1-Z № 9587347 |
у<±(0,0029г+0,071) % |
30883-05 |
у=±2,2 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80582 |
у=±0,5 % |
15772-06 |
№ ИК |
Наименование ИК ИУС |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | ||||
измерений физической величины, ед.измерений |
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Г раницы допускаемой основной погрешности | ||
27 |
Расход питательной воды в период продувки |
от 0 до 400 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AA1-Z №9583172 |
у<±(0,0029т+0,071) % |
30883-05 |
у=±2,1 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80474 |
у=±0,5 % |
15772-06 | |||||
28 |
Расход питательной воды на дренаже котла |
от 0 до 400 м3/ч |
Преобразователь давления измерительный SITRANS Р DSII1 мод. 7MF4433-1FA02-1AA1-Z №9175789 |
у<±(0,0029г+0,071) % |
45743-10 |
у=±2,1 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80474 |
у=±0,5 % |
15772-06 | |||||
29 |
Расход питательной воды в межпродувочный период |
от 0 до 100 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AA1-Z №9175811 |
у<±(0,0029-г+0,071) % |
45743-10 |
у=±2,0 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80474 |
у=±0,5 % |
15772-06 | |||||
30 |
Давление воды на уплотнение циркуляционных насосов |
от 0 до 100 кгс/см2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4033-1FA50-1AD6-Z №9175825 |
у<±(0,0029т+0,071) % |
45743-10 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB0 №SC-E2T80551 |
у=±0,5 % |
15772-06 | |||||
31 |
Давление на подводе питательной воды после узла питания |
от 0 до 100 кгс/см2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4033-1FA50-1AD6-Z №9175813 |
у<±(0,0029г+0,071) % |
45743-10 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB0 №SC-E2T80551 |
у=±0,5 % |
15772-06 |
№ ИК |
Наименование ИК ИУС |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | ||||
измерений физической величины, ед.измерений |
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | ||
32 |
Расход технической воды на водоохлаждаемую панель укрытия конвертера |
от 0 до 500 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AA1-Z № 9587329 |
у<±(0,0029г+0,071) % |
30883-05 |
у=±2,1 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-U7P92756 |
у=±0,5 % |
15772-06 | |||||
33 |
Давление технической воды на водоохлаждаемую панель укрытия конвертера |
от 0 до 10 кгс/см2 |
Преобразователь давления измерительный SITRANS Р Z moa.7MF1 563-3CA00-1АА1 № 4647036 |
у=±0,25 % |
30883-05 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-U7P92756 |
у=±0,5 % |
15772-06 | |||||
34 |
Расход технической воды на экран кессона сыпучих |
от 0 до 50 м3/ч |
Преобразователь давления измерительный SITRANS Р DS1II мод. 7MF4433-1FA02-1AA1-Z № 9587326 |
у<±(0,0029т+0,071) % |
30883-05 |
у=±2,2 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80536 |
у=±0,5 % |
15772-06 | |||||
35 |
Расход технической воды на защитный экран кессона |
от 0 до 80 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AA1-Z №9583166 |
у<±(0,0029г+0,071) % |
30883-05 |
у=±2,1 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80536 |
у=±0,5 % |
15772-06 | |||||
36 |
Расход технической воды на экран фурменного кессона |
от 0 до 50 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AA1-Z №9583175 |
у<±(0,0029г+0,071) % |
30883-05 |
у=±2,2 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80536 |
у=±0,5 % |
15772-06 |
№ ИК |
Наименование ИК ИУС |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | ||||
измерений физической величины, ед. измерений |
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Г раницы допускаемой основной погрешности | ||
37 |
Давление воздуха на фурменный кессон и кессон сыпучих |
от 0 до 10 кгс/см2 |
Преобразователь давления измерительный SITRANS Р Z мод.7МР1563-3CA00-1АА1 № U5468833 |
у=±0,25 % |
30883-05 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80536 |
у=±0,5 % |
15772-06 | |||||
38 |
Давление воздуха на течку извести и течку ферросплавов |
от 0 до 10 кгс/см2 |
Преобразователь давления измерительный SITRANS Р Z мод.7МР 1563-3CA00-1АА1 № U5468824 |
у=±0,25 % |
30883-05 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80536 |
у=±0,5 % |
15772-06 | |||||
39 |
Температура технической воды на выходе из кессона сыпучих |
от 0 до 100 °C |
Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) №2186742 |
у=±0,25 % |
21968-11 |
Д=±1,1 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80536 |
у=±0,5 % |
15772-06 | |||||
40 |
Давление оборотной воды перед газоочисткой |
от 0 до 10 кгс/см2 |
Преобразователь давления измерительный SITRANS Р Z moa.7MF1 563-3CA00-1АА1 № U5468806 |
у=±0,25 % |
30883-05 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80474 |
у=±0,5 % |
15772-06 | |||||
41 |
Расход оборотной воды на узел предварительного охлаждения |
от 0 до 320 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1EA02-1AA1-Z № 9587348 |
у<±(0,0029т+0,071) % |
30883-05 |
у=±2,1 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80474 |
у=±0,5 % |
15772-06 |
№ ИК |
Наименование ИК ИУС |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | ||||
измерений физической величины, ед. измерений |
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | ||
42 |
Расход оборотной воды на орошаемый газоход |
от 0 до 400 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1EA02-1AA1-Z №9583178 |
у<±(0,0029т+0,071) % |
30883-05 |
у=±2,1 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80474 |
у=±0,5 % |
15772-06 | |||||
43 |
Расход оборотной воды на трубе Вентури |
от 0 до 200 м3/ч |
Преобразователь давления измерительный SITRANS Р DS1II мод. 7MF4433-1EA02-1AA1-Z № 9587344 |
у<±(0,0029-г+0,071) % |
30883-05 |
у=±2,1 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80474 |
у=±0,5 % |
15772-06 | |||||
44 |
Давление технической воды на нож гидрозатвора |
от 0 до 10 кгс/см2 |
Преобразователь давления измерительный SITRANS Р Z мод.7МЕ1563-ЗСА00-1 АА1 № U6470523 |
у=±0,25 % |
30883-05 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0ABO № SC-E2T80531 |
у=±0,5 % |
15772-06 | |||||
45 |
Температура техничекой воды на выходе из фурменного кессона |
от 0 до 100 °C |
Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) №2186743 |
у=±0,25 % |
21968-11 |
Д=±1,1 °C | |
Модуль 6ES7 331 7KF02 0AB0 №SC-E2T80531 |
у=±0,5 % |
15772-06 | |||||
46 |
Расход технической воды на дополнительную панель |
отО до 160 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-3DA02-1AA1-Z №9175812 |
у<±(0,0029т+0,071) % |
45743-10 |
у=±2,1 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80563 |
у=±0,5 % |
15772-06 |
№ ИК |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Г раницы допускаемой основной погрешности | |||
47 |
Разрежение дымовых газов в опускном газоходе |
от 0 до 100 кгс/м2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1BA02-1AA1-Z №9583138 |
у<±(0,0029т+0,071) % |
30883-05 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80531 |
у=±0,5 % |
15772-06 | |||||
48 |
Разрежение дымовых газов перед орошаемым газоходом |
от 0 до 250 кгс/м2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1CA02-1AA1-Z № 9498054 |
у<£(0,0029г+0,071)% |
30883-05 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80531 |
у=±0,5 % |
15772-06 | |||||
49 |
Разрежение дымовых газов перед трубой Вентури |
от 0 до 250 кгс/м2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1CA02-1AA1-Z №9583174 |
у<±(0,0029-г+0,071) % |
30883-05 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB0 №SC-E2T80531 |
у=±0,5 % |
15772-06 | |||||
50 |
Разрежение дымовых газов после трубы Вентури |
от 0 до 1600 кгс/м2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1DA02-1AA1-Z №9583148 |
у<±(0,0029-г+0,071) % |
30883-05 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB0 №SC-E2T80531 |
у=±0,5 % |
15772-06 | |||||
51 |
Расход технической воды на нож гидрозатвора |
от 0 до 20 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AA1-Z №9583169 |
у<±(0,0029т+0,071) % |
30883-05 |
у=±2,1 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80474 |
у=±0,5 % |
15772-06 |
№ ИК |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | |||
52 |
Температура оборотной воды перед газоочисткой |
от 0 до 100 °C |
Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) №2186754 |
у=±0,25 % |
21968-11 |
А=±1,1 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80536 |
у=±0,5 % |
15772-06 | |||||
53 |
Разность давлений газов на трубе Вентури |
от 0 до 1600 кгс/м2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1DA02-1AA1-Z № 9567336 |
у<±(0,0029т+0,071) % |
30883-05 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80563 |
у=±0,5 % |
15772-06 | |||||
54 |
Давление воды на трубе Вентури |
от 0 до 10 кгс/см2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4033-1DA00-1AD6-Z №9175818 |
у<±(0,0029-г+0,071) % |
45743-10 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80563 |
у=±0,5 % |
15772-06 | |||||
55 |
Температура воды на сливе из водоохлаждаемой панели укрытия конвертера |
от 0 до 100 °C |
Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) №2186756 |
у=±0,25 % |
21968-11 |
А=±1,1 °C | |
Модуль 6ES7 331 7KF02 0AB0 №SC-E2T80531 |
у=±0,5 % |
15772-06 | |||||
56 |
Температура технической воды на гидросмыв гидрозатвора орошаемого газохода |
от 0 до 100 °C |
Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) №3419 |
у=±0,25 % |
21968-11 |
А=±1,1 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80467 |
у=±0,5 % |
15772-06 |
№ ИК |
Наименование ИК ИУС |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | ||||
измерений физической величины, ед.измерений |
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | ||
57 |
Температура оборотной воды из бака гидрозатвора узла предварительного охлаждения |
от 0 до 100 °C |
Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) №3418 |
у=±0,25 % |
21968-11 |
Д=±1,1 °C | |
Модуль 6ES7 331 7KF02 0ABO № SC-E2T80563 |
у=±0,5 % |
15772-06 | |||||
58 |
Температура дымовых газов перед трубой Вентури |
от 0 до 100 °C |
Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) №2186758 |
у=±0,25 % |
21968-11 |
Д=±1,1 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80467 |
у=±0,5 % |
15772-06 | |||||
59 |
Температура оборотной воды из бака гидрозатвора орошаемого газохода |
от 0 до 100 °C |
Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) №2186748 |
у=±0,25 % |
21968-11 |
Д=±1,1 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80563 |
у=±0,5 % |
15772-06 | |||||
60 |
Температура оборотной воды из бака гидрозатвора после трубы Вентури |
от 0 до 100 °C |
Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) №2186746 |
у=±0,25 % |
21968-11 |
Д=±1,1 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80563 |
у=±0,5 % |
15772-06 | |||||
61 |
Температура стенок бункера предварительного охлаждения т. 1 |
отО до 400 °C |
Т ермопреобразователь с унифицированным выходным сигналом мод. УТП 106-041 № 6467 |
у =±1 % от 0 до 150 °C у =±0,5 % свыше 150 °C |
47757-11 |
Д=±8°C от Одо 150 °C Д=±5 °C свыше 150 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DDTH4384 |
у=±0,7 % |
15772-06 |
№ ИК |
Наименование ИКИУС |
Диапазон измерений физической величины, ед. измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | |||
62 |
Температура стенок бункера предварительного охлаждения т. 2 |
от 0 до 400 °C |
Т ермопреобразователь с унифицированным выходным сигналом мод. УТП 106-041 № 6468 |
у =±1 % от 0 до 150 °C у =±0,5 % свыше 150 °C |
47757-11 |
Д=±8 °C от 0 до 150 °C Д=±5 °C свыше 150 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DDTH4384 |
у=±0,7 % |
15772-06 | |||||
63 |
Температура стенок бункера предварительного охлаждения т. 3 |
от 0 до 400 °C |
Термопреобразователь с унифицированным выходным сигналом мод. УТП 106-041 № 6469 |
у =±1 % от 0 до 150 °C у =±0,5 % свыше 150 °C |
47757-11 |
Д=±8 °C от 0 до 150 °C Д=±5 °C свыше 150 °C | |
Модуль 6ES7 331 7K.F02 0AB0 № SC-DDTH4384 |
у=±0,7 % |
15772-06 | |||||
64 |
Температура стенок бункера предварительного охлаждения т. 4 |
от 0 до 400 °C |
Термопреобразователь с унифицированным выходным сигналом мод. УТП 106-041 № 6470 |
у =±1 % от 0 до 150 °C у =±0,5 % свыше 150 °C |
47757-11 |
Д=±8 °C от 0 до 150 °C Д=±5 °C свыше 150 °C | |
Модуль 6ES7 331 7K.F02 0AB0 № SC-DDTH4384 |
у=±0,7 % |
15772-06 | |||||
65 |
Температура стенок бункера предварительного охлаждения т. 5 |
от 0 до 400 °C |
Термопреобразователь с унифицированным выходным сигналом мод. УТП 106-041 №6471 |
у =±1 % от 0 до 150 °C у =±0,5 % свыше 150 °C |
47757-11 |
Д=±8 °C от 0 до 150 °C Д=±5 °C свыше 150 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DDTH4384 |
у=±0,7 % |
15772-06 | |||||
66 |
Температура стенок бункера предварительного охлаждения т. 6 |
от 0 до 400 °C |
Термопреобразователь с унифицированным выходным сигналом мод. УТП 106-041 № 6472 |
у =±1 % от 0 до 150 °C у =±0,5 % свыше 150 °C |
47757-11 |
Д=±8 °C отО до 150 °C Д=±5 °C свыше 150 °C | |
Модуль 6ES7 331 7K.F02 0AB0 № SC-DDTH4384 |
у=±0,7 % |
15772-06 |
Таблица А. 1
№ ИК |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | |||
67 |
Температура стенок бункера предварительного охлаждения т. 7 |
от 0 до 400 °C |
Термопреобразователь с унифицированным выходным сигналом мод. УТП 106-041 № 6473 |
у =±1 % от 0 до 150 °C у =±0,5 % свыше 150 °C |
47757-11 |
А=±8 °C отО до 150 °C Д=±5 °C свыше 150 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DDTH4384 |
у=±0,7 % |
15772-06 | |||||
68 |
Температура стенок бункера предварительного охлаждения т. 8 |
от 0 до 400 °C |
Термопреобразователь с унифицированным выходным сигналом мод. УТП 106-041 № 6474 |
у=±1 % от 0 до 150 °C у =±0,5 % свыше 150 °C |
47757-11 |
Д=±8 °C от 0 до 150 °C Д=±5 °C свыше 150 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DDTH4384 |
у=±0,7 % |
15772-06 | |||||
69 |
Температура стенок бункера предварительного охлаждения т.9 |
от 0 до 400 °C |
Т ермопреобразователь с унифицированным выходным сигналом мод. УТП 106-041 № 6475 |
у =±1 % от 0 до 150 °C у =±0,5 % свыше 150 °C |
47757-11 |
Д=±8 °C от 0 до 150 °C Д=±5 °C свыше 150 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DDTH4362 |
у=±0,7 % |
15772-06 | |||||
70 |
Температура стенок бункера предварительного охлаждения т. 10 |
от 0 до 400 °C |
Термопреобразователь с унифицированным выходным сигналом мод. УТП 106-041 № 6476 |
у =±1 % от 0 до 150 °C у =±0,5 % свыше 150 °C |
47757-11 |
Д=±8 °C отО до 150 °C Д=±5 °C свыше 150 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DDTH4362 |
у=±0,7 % |
15772-06 | |||||
71 |
Температура стенок бункера предварительного охлаждения т. 11 |
от 0 до 400 °C |
Термопреобразователь с унифицированным выходным сигналом мод. УТП 106-041 № 6477 |
у =±1 % от 0 до 150 °C у =±0,5 % свыше 150 °C |
47757-11 |
Д=±8 °C от 0 до 150 °C Д=±5 °C свыше 150 °C | |
Модуль 6ES7 331 7K.F02 0AB0 № SC-DDTH4362 |
у=±0,7 % |
15772-06 |
№ ИК |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | |||
72 |
Температура стенок бункера предварительного охлаждения т. 12 |
от 0 до 400 °C |
Термопреобразователь с унифицированным выходным сигналом мод. УТП 106-041 № 6478 |
у =±1 % от 0 до 150 °C у =±0,5 % свыше 150 °C |
47757-11 |
Д=±8 °C от 0 до 150 °C Д=±5 °C свыше 150 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DDTH4362 |
у=±0,7 % |
15772-06 | |||||
73 |
Температура дымовых газов в опускном газоходе |
от 0 до 1000 °C |
Преобразователь термоэлектрический кабельный ТХАв - 2388- 05 № 5877 |
Д=±2,5 °C от 0 до 333 °C Д=±(0,0075 t) °C свыше 333 °C |
20285-10 |
Д=±10°С от 0 до 333 °C Д=±(7+ +0,0075-t) °C свыше 333 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DDTH4362 |
у=±0,7 % |
15772-06 | |||||
74 |
Температура дымовых газов перед орошаемым газоходом |
от 0 до 600 °C |
Преобразователь термоэлектрический кабельный ТХАв-2388- 05 № 5864 |
Д=±2,5 °C от 0 до 333 °C A=±(0,0075 t) °C свыше 333 °C |
20285-10 |
Д=±7 °C от 0 до 333 °C Д=±(4+ +0,0075-t) °C свыше 333 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DDTH4362 |
у=±0,7 % |
15772-06 | |||||
75 |
Температура технической воды на гидросмыв гидрозатвора после трубы Вентури |
от 0 до 100 °C |
Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) №2186749 |
у=±0,25 % |
21968-11 |
Д=±1,1 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DDTH4388 |
у=±0,5 % |
15772-06 | |||||
76 |
Температура технической воды на гидросмыв гидрозатвора узла предварительного охлаждения |
от 0 до 100 °C |
Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) №2186747 |
у=±0,25 % |
21968-11 |
Д=±1,1 °C | |
Модуль 6ES7 331 7KF02 0AB0 №SC-E2T80551 |
у=±0,5 % |
15772-06 |
№ ИК |
Наименование ИКИУС |
Диапазон измерений физической величины, ед. измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | |||
77 |
Температура технической воды на выходе из защитного экрана (башмак) |
отО до 100 °C |
Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) №2186750 |
у=±0,25 % |
21968-11 |
Д=±1,1 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DDTH4388 |
у=±0,5 % |
15772-06 | |||||
78 |
Расход циркуляционной воды на ширму 1 опускного газохода т. 1 |
от 0 до 125 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AD6-Z №9175806 |
у<±(0,0029т+0,071) % |
45743-10 |
у=±2,1 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DDTH4388 |
у=±0,5 % |
15772-06 | |||||
79 |
Расход циркуляционной воды на ширму 1 опускного газохода т. 2 |
от 0 до 125 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AD6-Z №9175809 |
у<±(0,0029т+0,071) % |
45743-10 |
у=±2,1 % | |
Модуль 6ES7 331 7K.F02 0AB0 № SC-DDTH4388 |
у=±0,5 % |
15772-06 | |||||
80 |
Расход циркуляционной воды на ширму 2 опускного газохода т. 1 |
от 0 до 125 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AD6-Z №9175803 |
у<±(0,0029г+0,071) % |
45743-10 |
у=±2,1 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DDTH4388 |
у=±0,5 % |
15772-06 | |||||
81 |
Расход циркуляционной воды на ширму 2 опускного газохода т. 2 |
от 0 до 125 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AD6-Z №9175794 |
у<±(0,0029т+0,071) % |
45743-10 |
у=±2,1 % | |
Модуль 6ES7 331 7K.F02 0AB0 № SC-DDTH4388 |
у=±0,5 % |
15772-06 |
№ ИК |
Наименование ИКИУС |
Диапазон измерений физической величины, ед. измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | |||
82 |
Расход циркуляционной воды на ширму 3 опускного газохода т. 1 |
от 0 до 125 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AD6-Z №9175793 |
у<±(0,0029-г+0,071) % |
45743-10 |
у=±2,1 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DNWF4680 |
у=±0,5 % |
15772-06 | |||||
83 |
Расход циркуляционной воды на ширму 3 опускного газохода т. 2 |
от 0 до 125 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AD6-Z №9175800 |
у<±(0,0029т+0,071)% |
45743-10 |
у=±2,1 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DNWF4680 |
у=±0,5 % |
15772-06 | |||||
84 |
Расход циркуляционной воды на ширму 4 опускного газохода т. 1 |
от 0 до 125 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AD6-Z №9175805 |
у<±(0,0029т+0,071) % |
45743-10 |
у=±2,1 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DNWF4680 |
у=±0,5 % |
15772-06 | |||||
85 |
Расход циркуляционной воды на ширму 4 опускного газохода т. 2 |
от 0 до 125 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AD6-Z №9175788 |
у<±(0,0029г+0,071) % |
45743-10 |
у=±2,1 % | |
Модуль 6ES7 331 7K.F02 0AB0 № SC-DNWF4680 |
у=±0,5 % |
15772-06 | |||||
86 |
Расход циркуляционной воды на ширму 5 опускного газохода т. 1 |
от 0 до 125 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AD6-Z №9175791 |
у<±(0,0029т+0,071) % |
45743-10 |
у=±2,1 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DDTH4343 |
у=±0,5 % |
15772-06 |
№ ИК |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | |||
87 |
Расход циркуляционной воды на ширму 5 опускного газохода т. 2 |
от 0 до 125 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AD6-Z №9175796 |
у<±(0,0029т+0,071) % |
45743-10 |
у=±2,1 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DDTH4343 |
у=±0,5 % |
15772-06 | |||||
88 |
Расход циркуляционной воды на фронтовой экран опускного газохода |
от 0 до 320 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AD6-Z №9175799 |
у<±(0,0029-г+0,071) % |
45743-10 |
у=±2,2 % | |
Модуль 6ES7 331 7KF02 0ABO № SC-DNWF4680 |
у=±0,5 % |
15772-06 | |||||
89 |
Расход циркуляционной воды на левый экран опускного газохода |
от 0 до 320 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AD6-Z №9175798 |
у<±(0,0029г+0,071) % |
45743-10 |
у=±2,2 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DNWF4680 |
у=±0,5 % |
15772-06 | |||||
90 |
Расход циркуляционной воды на задний экран опускного газохода |
от 0 до 320 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AD6-Z №9175804 |
у<±(0,0029т+0,071) % |
45743-10 |
у=±2,2 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DNWF4680 |
у=±0,5 % |
15772-06 | |||||
91 |
Расход циркуляционной воды на правый экран опускного газохода |
от 0 до 320 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AD6-Z №9175795 |
у<±(0,0029г+0,071) % |
45743-10 |
у=±2,2 % | |
Модуль 6ES7 331 7K.F02 0AB0 № SC-DNWF4680 |
у=±0,5 % |
15772-06 |
№ ИК |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | |||
92 |
Расход циркуляционной воды на левый экран подъемного газохода |
от 0 до 320 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AD6-Z №9175790 |
у<±(0,0029т+0,071) % |
45743-10 |
у=±2,2 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DDTH4343 |
у=±0,5 % |
15772-06 | |||||
93 |
Расход циркуляционной воды на правый экран подъемного газохода |
от 0 до 320 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AD6-Z №9175802 |
у<±(0,0029т+0,071) % |
45743-10 |
у=±2,2 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DDTH4343 |
у=±0,5 % |
15772-06 | |||||
94 |
Расход циркуляционной воды на задний экран подъемного газохода |
от 0 до 320 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AD6-Z №9175801 |
у<±(0,0029-г+0,071) % |
45743-10 |
у=±2,2 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DDTH4343 |
у=±0,5 % |
15772-06 | |||||
95 |
Расход циркуляционной воды на фронтовой экран подъемного газохода |
от 0 до 320 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AD6-Z №9175808 |
у<±(0,0029-г+0,071) % |
45743-10 |
у=±2,2 % | |
Модуль 6ES7 331 7KF02 0AB № SC-DDTH4343 |
у=±0,5 % |
15772-06 | |||||
96 |
Расход пара после барабана |
от 0 до 320 т/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AD6-Z №9583167 |
у<±(0,0029т+0,071) % |
30883-05 |
у=±2,2 % | |
Модуль 6ES7 331 7KF02 0AB № SC-E2T80510 |
у=±0,5 % |
15772-06 |
№ ИК |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | |||
97 |
Давление пара в барабане |
от 0 до 60 кгс/см2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4033-1EA50-1AD6-Z №9200318 |
у<±(0,0029т+0,071) % |
45743-10 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB № SC-E2T80510 |
у=±0,5 % |
15772-06 | |||||
98 |
Давление пара на разогрев барабана |
от 0 до 40 кгс/см2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4033-1EA50-1AD6-Z №9175821 |
у<±(0,0029-г+0,071) % |
45743-10 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB №SC-E2T80510 |
у=±0,5 % |
15772-06 | |||||
99 |
Расход циркуляционной воды на фрон товой экран переходного газохода |
от 0 до 160 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AD6-Z №9175792 |
у<±(0,0029т+0,071)% |
45743-10 |
у=±2,1 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DNW82787 |
у=±0,5 % |
15772-06 | |||||
100 |
Расход циркуляционной воды на задний экран переходного газохода |
от 0 до 160 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AA1-Z №9175810 |
у<±(0,0029т+0,071) % |
45743-10 |
у=±2,1 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DNWF4917 |
у=±0,5 % |
15772-06 | |||||
101 |
Расход циркуляционной воды на защитный экран подъемного газохода |
от 0 до 50 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1GA02-1AA1-Z №9175787 |
у<±(0,0029т+0,071) % |
45743-10 |
у=±2,3 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DNWF4917 |
у=±0,5 % |
15772-06 |
№ ИК |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | |||
102 |
Расход циркуляционной воды на защитный экран и крышку подъемного газохода |
от 0 до 125 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1FA02-1AA1-Z №9175797 |
у<±(0,0029г+0,071) % |
30883-05 |
у=±2,1 % | |
Модуль 6ES7 331 7KF02 0AB0 №SC-DNWF4917 |
у=±0,5 % |
15772-06 | |||||
103 |
Расход воды на непрерывную продувку |
от 0 до 32 м3/ч |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1GA02-1AA1-Z №9583159 |
у<±(0,0029-г+0,071) % |
30883-05 |
у=±2,3 % | |
Модуль 6ES7 331 7KF02 0AB0 SC-E2T80467 |
у=±0,5 % |
15772-06 | |||||
104 |
Уровень воды в барабане котла т. 1 |
от минус 500 до 500 мм |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1DA02-1AA1-Z №9583141 |
у<±(0,0029-г+0,071)% |
30883-05 |
у=±0,7 % | |
Модуль 6ES7 331 7KF02 0AB0 №SC-E2T80510 |
у=±0,5 % |
15772-06 | |||||
105 |
Уровень воды в барабане котла т. 2 |
от минус 500 до 500 мм |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1DA02-1AA1-Z №9583139 |
у<±(0,0029г+0,071) % |
30883-05 |
у=±0,7 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DNW82787 |
у=±0,5 % |
15772-06 | |||||
106 |
Уровень воды в барабане котла т. 3 |
от минус 500 до 500 мм |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-1DA02-1AA1-Z № 9587363 |
у<±(0,0029т+0,071) % |
30883-05 |
у=±0,7 % | |
Модуль 6ES7 331 7KF02 0AB0 №SC-DNWF4917 |
у=±0,5 % |
15772-06 |
№ ИК |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | |||
107 |
Разрежение дымовых газов в переходном газоходе |
от минус 50 до 50 кгс/м2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-3CA02-1AA1-Z №9583137 |
У<±(0,0029г+0,071) % |
30883-05 |
у=±0,7 % | |
Модуль 6ES7 331 7KF02 0AB0 №SC-E2T80510 |
у=±0,5 % |
15772-06 | |||||
108 |
Разрежение дымовых газов после газоочистки |
от 0 до 1600 кгс/м2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-3DA02-1AA1-Z №9583140 |
у<±(0,0029-г+0,071) % |
30883-05 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB0 №SC-E2T80510 |
у=±0,5 % |
15772-06 | |||||
109 |
Температура пара |
от 0 до 400 °C |
Т ермопреобразователь с унифицированным выходным сигналом мод. УТП 106-041 № 6485 |
у =±1 % от Одо 150 °C у =±0,5 % свыше 150 °C |
47757-11 |
Д=±8 °C от 0 до 150 °C Д=±5 °C свыше 150 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DNW82787 |
у=±0,7 % |
15772-06 | |||||
110 |
Температура пара на разогрев барабана |
от 0 до 400 °C |
Термопреобразователь с унифицированным выходным сигналом мод. УТП 106-041 № 6486 |
у =±1 % от 0 до 150 °C у =±0,5 % свыше 150 °C |
47757-11 |
Д=±8 °C от 0 до 150 °C Д=±5 °C свыше 150 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DNW82787 |
у=±0,7 % |
15772-06 | |||||
111 |
Температура в барабане внизу т. 1 |
от 0 до 400 °C |
Термопреобразователь с унифицированным выходным сигналом мод. УТП 106-041 № 6479 |
у =±1 % от 0 до 150 °C у =±0,5 % свыше 150 °C |
47757-11 |
Д=±8 °C от 0 до 150 °C Д=±5 °C свыше 150 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DNW82787 |
у=±0,7 % |
15772-06 |
№ ИК |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | |||
112 |
Температура в барабане внизу т. 2 |
от 0 до 400 °C |
Термопреобразователь с унифицированным выходным сигналом мод. УТП 106-041 №6481 |
у =±1 % от 0 до 150 °C у =±0,5 % свыше 150 °C |
47757-11 |
Д=±8 °C от 0 до 150 °C Д=±5 °C свыше 150 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DNW82787 |
у=±0,7 % |
15772-06 | |||||
113 |
Температура в барабане внизу т. 3 |
от 0 до 400 °C |
Термопреобразователь с унифицированным выходным сигналом мод. УТП 106-041 № 6483 |
у =±1 % от 0 до 150 °C у =±0,5 % свыше 150 °C |
47757-11 |
Д=±8 °C от 0 до 150 °C Д=±5°C свыше 150 °C | |
Модуль 6ES7 331 7KF02 0AB0 №SC-DNWF4917 |
у=±0,7 % |
15772-06 | |||||
114 |
Температура в барабане вверху т. 1 |
от 0 до 400 °C |
Термопреобразователь с унифицированным выходным сигналом мод. УТП 106-041 № 6480 |
у =±1 % от 0 до 150 °C у =±0,5 % свыше 150 °C |
47757-11 |
Д=±8 °C от 0 до 150 °C Д=±5 °C свыше 150 °C | |
Модуль 6ES7 331 7KF02 0AB0 №SC-DNWF4917 |
у=±0,7 % |
15772-06 | |||||
115 |
Температура в барабане вверху т. 2 |
от 0 до 400 °C |
Термопреобразователь с унифицированным выходным сигналом мод. УТП 106-041 № 6482 |
у =±1 % от 0 до 150 °C у =±0,5 % свыше 150 °C |
47757-11 |
Д=±8 °C от 0 до 150 °C Д=±5 °C свыше 150 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DNWF4917 |
у=±0,7 % |
15772-06 | |||||
116 |
Температура в барабане вверху т. 3 |
отО до 400 °C |
Термопреобразователь с унифицированным выходным сигналом мод. УТП 106-041 № 6484 |
у =±1 % от 0 до 150 °C у =±0,5 % свыше 150 °C |
47757-11 |
Д=±8 °C от 0 до 150 °C Д=±5 °C свыше 150 °C | |
Модуль 6ES7 331 7KF02 0AB0 №SC-DNWF4917 |
у=±0,7 % |
15772-06 |
№ ИК |
Наименование ИКИУС |
Диапазон измерений физической величины, ед. измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | |||
117 |
Температура дымовых газов в переходном газоходе |
от 0 до 1000 °C |
Преобразователь термоэлектрический кабельный ТХАв - 2388- 05 №5881 |
Д=±2,5 °C от 0 до 333 °C Д=±(0,00754) °C свыше 333 °C |
20285-10 |
Д=±10 °C от 0 до 333 °C Д=±(7+ +0,0075-t) °C свыше 333 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-DNW82787 |
у=±0,7 % |
15772-06 | |||||
118 |
Температура дымовых газов после газоочистки |
от 0 до 100 °C |
Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) №2186759 |
у=±0,25 % |
21968-11 |
Д=±1,1 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80467 |
у=±0,5 % |
15772-06 | |||||
119 |
Давление воды после циркуляционного насоса НЦ 1 |
от 0 до 60 кгс/см2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4033-1EA50-1AD6-Z №9175815 |
у<±(0,0029-г+0,071) % |
45743-10 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB № SC-DDTH4396 |
у=±0,5 % |
15772-06 | |||||
120 |
Давление воды после циркуляционного насоса НЦ2 |
от 0 до 60 кгс/см2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4033-1EA50-1AD6-Z №9175816 |
у<±(0,0029г+0,071) % |
45743-10 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB № SC-DDTH4396 |
у=±0,5 % |
15772-06 | |||||
121 |
Давление воды после циркуляционного насоса НЦЗ |
от 0 до 60 кгс/см2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4033-1EA50-1AD6-Z №9175817 |
У<±(0,0029-г+0,071) % |
45743-10 |
у=±0,6 % | |
Модуль 6ES7 331 7K.F02 0AB № SC-DDTH4396 |
у=±0,5 % |
15772-06 |
№ ИК |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | |||
122 |
Давление воды после циркуляционного насоса НЦ4 |
от 0 до 60 кгс/см2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4033-1EA50-1AD6-Z №9175819 |
у<±(0,0029т+0,071) % |
45743-10 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB № SC-DDTH4396 |
у=±0,5 % |
15772-06 | |||||
123 |
Давление воды после циркуляционного насоса НЦ5 |
от 0 до 60 кгс/см2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4033-1EA50-1AD6-Z №9175824 |
у<±(0,0029т+0,071) % |
45743-10 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB № SC-DDTH4396 |
у=±0,5 % |
15772-06 | |||||
124 |
Давление воды после циркуляционного насоса НЦ6 |
от 0 до 60 кгс/см2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4033-1EA50-1AD6-Z №9175823 |
у<±(0,0029-г+0,071) % |
45743-10 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB № SC-DDTH4396 |
у=±0,5 % |
15772-06 | |||||
125 |
Давление воды после циркуляционного насоса НЦ7 |
от 0 до 60 кгс/см2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4033-1EA50-1AD6-Z №9175826 |
у<±(0,0029 г+0,071) % |
45743-10 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB №SC-U7P91558 |
у=±0,5 % |
15772-06 | |||||
126 |
Давление воды после циркуляционного насоса НЦ8 |
от 0 до 60 кгс/см2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4033-1EA50-1AD6-Z №9175827 |
у<±(0,0029т+0,071) % |
45743-10 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB №SC-U7P91558 |
у=±0,5 % |
15772-06 |
№ ИК |
Наименование ИКИУС |
Диапазон измерений физической величины, ед. измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | |||
127 |
Температура подшипника циркуляционного насоса НЦ 1, т. 1 |
от 0 до 150 °C |
Термопреобразователь универсальный мод. ТПУ 0304/MI № 12-9454 |
у=±0,3 % |
50519-12 |
Д=±1,5 °C | |
Модуль 6ES7 331 7KF02 0AB №SC-U7P91558 |
у=±0,5 % |
15772-06 | |||||
128 |
Температура подшипника циркуляционного насоса НЦ1,т. 2 |
от 0 до 150 °C |
Термопреобразователь универсальный мод. ТПУ 0304/MI № 12-9455 |
у=±0,3 % |
50519-12 |
Д=±1,5 °C | |
Модуль 6ES7 331 7KF02 0AB №SC-U7P91558 |
у=±0,5 % |
15772-06 | |||||
129 |
Температура подшипника циркуляционного насоса НЦ 2, т. 1 |
отО до 150 °C |
Термопреобразователь универсальный мод. ТПУ 0304/MI № 12-9456 |
у=±0,3 % |
50519-12 |
Д=±1,5 °C | |
Модуль 6ES7 331 7KF02 0AB №SC-U7P91558 |
у=±0,5 % |
15772-06 | |||||
130 |
Температура подшипника циркуляционного насоса НЦ 2, т. 2 |
от 0 до 150 °C |
Термопреобразователь универсальный мод. ТПУ 0304/MI № 12-9457 |
у=±0,3 % |
50519-12 |
Д=±1,5 °C | |
Модуль 6ES7 331 7K.F02 0AB №SC-U7P91558 |
у=±0,5 % |
15772-06 | |||||
131 |
Температура подшипника циркуляционного насоса НЦ 3, т. 1 |
от 0 до 150 °C |
Термопреобразователь универсальный мод. ТПУ 0304/MI № 12-9458 |
у=±0,3 % |
50519-12 |
Д=±1,5 °C | |
Модуль 6ES7 331 7K.F02 0AB № SC-U7P91639 |
у=±0,5 % |
15772-06 | |||||
132 |
Температура подшипника циркуляционного насоса НЦ 3, т. 2 |
от 0 до 150 °C |
Термопреобразователь универсальный мод. ТПУ 0304/MI № 12-9459 |
у=±0,3 % |
50519-12 |
Д=±1,5 °C | |
Модуль 6ES7 331 7KF02 0AB №SC-U7P91639 |
у=±0,5 % |
15772-06 |
№ ИК |
Наименование ИКИУС |
Диапазон измерений физической величины, ед. измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | |||
133 |
Температура подшипника циркуляционного насоса НЦ 4, т. 1 |
от 0 до 150 °C |
Термопреобразователь универсальный мод. ТПУ 0304/MI № 12-9460 |
у=±0,3 % |
50519-12 |
Д=±1,5 °C | |
Модуль 6ES7 331 7KF02 0AB №SC-U7P91639 |
у=±0,5 % |
15772-06 | |||||
134 |
Температура подшипника циркуляционного насоса НЦ 4, т. 2 |
от 0 до 150 °C |
Термопреобразователь универсальный мод. ТПУ 0304/MI № 12-9461 |
у=±0,3 % |
50519-12 |
Д=±1,5 °C | |
Модуль 6ES7 331 7KF02 0AB №SC-U7P91639 |
у=±0,5 % |
15772-06 | |||||
135 |
Температура подшипника циркуляционного насоса НЦ 5, т. 1 |
от 0 до 150 °C |
Термопреобразователь универсальный мод. ТПУ 0304/MI № 12-9462 |
у=±0,3 % |
50519-12 |
А=±1,5 °C | |
Модуль 6ES7 331 7KF02 0AB №SC-U7P91639 |
у=±0,5 % |
15772-06 | |||||
136 |
Температура подшипника циркуляционного насоса НЦ 5, т. 2 |
от 0 до 150 °C |
Термопреобразователь универсальны й мод. ТПУ 0304/MI № 12-9463 |
у=±0,3 % |
50519-12 |
Д=±1,5 °C | |
Модуль 6ES7 331 7KF02 0AB №SC-U7P91639 |
у=±0,5 % |
15772-06 | |||||
137 |
Температура подшипника циркуляционного насоса НЦ 6, т. 1 |
от 0 до 150 °C |
Термопреобразователь универсальный мод. ТПУ 0304/MI № 12-9464 |
у=±0,3 % |
50519-12 |
Д=±1,5 °C | |
Модуль 6ES7 331 7KF02 0AB № SC-DNW82787 |
у=±0,5 % |
15772-06 |
№ ИК |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед.измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | |||
138 |
Температура подшипника циркуляционного насоса НЦ 6, т. 2 |
от 0 до 150 °C |
Термопреобразователь универсальный мод. ТПУ 0304/MI № 12-9465 |
у=±0,3 % |
50519-12 |
Д=±1,5 °C | |
Модуль 6ES7 331 7KF02 0AB № SC-DNW82787 |
у=±0,5 % |
15772-06 | |||||
139 |
Температура подшипника циркуляционного насоса НЦ 7, т. 1 |
от 0 до 150 °C |
Термопреобразователь универсальны й мод. ТПУ 0304/MI № 12-9466 |
у=±0,3 % |
50519-12 |
Д=±1,5 °C | |
Модуль 6ES7 331 7KF02 0AB № SC-DNW82787 |
у=±0,5 % |
15772-06 | |||||
140 |
Температура подшипника циркуляционного насоса НЦ 7, т. 2 |
от 0 до 150 °C |
Термопреобразователь универсальный мод. ТПУ 0304/MI № 12-9467 |
у=±0,3 % |
50519-12 |
Д=±1,5 °C | |
Модуль 6ES7 331 7KF02 0AB № SC-DNW82787 |
у=±0,5 % |
15772-06 | |||||
141 |
Температура подшипника циркуляционного насоса НЦ 8, т. 1 |
от 0 до 150 °C |
Термопреобразователь универсальный мод. ТПУ 0304/MI № 12-9468 |
у=±0,3 % |
50519-12 |
Д=±1,5 °C | |
Модуль 6ES7 331 7KF02 0AB № SC-DNW82787 |
у=±0,5 % |
15772-06 | |||||
142 |
Температура подшипника циркуляционного насоса НЦ 8, т. 2 |
от 0 до 150 °C |
Термопреобразователь универсальный мод. ТПУ 0304/MI № 12-9469 |
у=±0,3 % |
50519-12 |
Д=±1,5 °C | |
Модуль 6ES7 331 7KF02 0AB № SC-DNW82787 |
у=±0,5 % |
15772-06 |
№ ИК |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | |||
143 |
Разрежение дымовых газов перед дымососом |
от 0 до 2000 кгс/м2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-3DA02-1AA1-Z №9583146 |
у<±(0,0029т+0,071) % |
30883-05 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80599 |
у=±0,5 % |
15772-06 | |||||
144 |
Давление дымовых газов на свече |
от 0 до 100 кгс/м2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4433-3BA02-1AA1-Z №9000501 |
у<±(0,0029т+0,071) % |
30883-05 |
у=±0,6 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80599 |
у=±0,5 % |
15772-06 | |||||
145 |
Давление технической воды на охлаждение двигателя дымососа |
от 0 до 6 кгс/см2 |
Преобразователь давления измерительный SITRANS Р DSIII мод. 7MF4033-1DA50-1AD6-Z №9175828 |
у<±(0,0029г+0,071) % |
30883-05 |
у=±0,7 % | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80599 |
у=±0,5 % |
15772-06 | |||||
146 |
Температура дымовых газов перед дымососом |
от 0 до 100 °C |
Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) №2186760 |
у=±0,25 % |
21968-11 |
А=±1,1 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80587 |
у=±0,5 % |
15772-06 | |||||
147 |
Температура подшипника 1 дымососа |
от 0 до 100 °C |
Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) №2186741 |
у=±0,25 % |
21968-11 |
Д=±1,1 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80588 |
у=±0,5 % |
15772-06 |
№ ИК |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед.измерений |
СИ, входящие в состав ИК ИУС |
Основная погрешность ИК | |||
Наименование, тип СИ, заводской № |
Пределы допускаемой основной погрешности компонента ИК |
Номер в Гос. реестре СИ |
Фактическая погрешность |
Границы допускаемой основной погрешности | |||
148 |
Температура подшипника 2 дымососа |
от 0 до 100 °C |
Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) №2186740 |
у=±0,25 % |
21968-11 |
Д=±1,1 °C | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80588 |
у=±0,5 % |
15772-06 | |||||
149 |
Объемная доля СО в помещении эксгаустера |
от 0 до 200 мг/м3 |
Датчик-газоанализатор мод. ДАХ-М-05-СО-200 |
А=±5 мг/м3 от 0 до 20 мг/м3 8=±25 % от 20 до 200 мг/м3 |
44423-10 |
А=±5 мг/м3 от 0 до 20 мг/м3 8=±30% от 0 до 200 мг/м3 | |
Модуль 6ES7 331 7KF02 0AB0 № SC-E2T80585 |
у=±0,5 % |
15772-06 |
Примечания:
1) В таблице приняты следующие обозначения: А — абсолютная погрешность; 6 - относительная погрешность; у — приведенная погрешность; г = max диапазон измерения / установленный диапазон измерения; t - измеренная температура, °C
Приложение Б
(обязательное)
Примеры расчета основной погрешности измерительных каналов ИУС
Б.1 Пример расчета основной погрешности ИК температурыДиапазон измерений температуры: от 0 до 150 °C.
Состав ИК:
-
- первичный измерительный преобразователь: термопреобразователь сопротивления ТСМ 9201, НСХ 50М, пределы основной абсолютной погрешности измерений (в соответствии с Описанием типа СИ, Гос.реестр № 14237-94) Ьпип =±(0,25 + 0,0035-/) °C, где t - значение измеряемой температуры, °C;
-
- контроллер программируемый Simatic S7-300, модуль ввода аналоговых сигналов SM
331 модель 6ES7 331 7KF02-0AB0, пределы основной приведенной погрешности (в
соответствии с Описанием типа СИ, Гос.реестр № 15772-02) у=±0,5 %.
Границы основной абсолютной погрешности ИК температуры АИКоси, °C, определяют исходя из состава ИК ИС по формуле (1) настоящей МП:
^ИКосн = &ПИП ±
А) Погрешность первичного измерительного преобразователя:
Апип =±(0,25 + 0,0035-/) °C.
Б) Погрешность модуля контроллера необходимо перевести в абсолютную форму погрешности измерений температуры по формуле:
= ■ (^max — ^inin)’
Вычисляем:
А. = -^-(150-0) = 0,75 °C.
к 100
В) Вычисляют погрешность ИК температуры:
АИКосн = 0,25+ 0,0035-/+ 0,75 = (1,0+ 0,0035-/) °C.
Б.2 Пример расчета основной погрешности ИК давленияДиапазон измерений давления от 0 до 16 МПа.
Состав ИК:
-
- первичный измерительный преобразователь: датчик давления Метран-100-ДИ-1170, пределы основной приведенной погрешности измерений (в соответствии с Описанием типа СИ, Гос.реестр № 22235-03) удд=±0,5 %;
-
- контроллер программируемый Simatic S7-300, модуль ввода аналоговых сигналов SM 331 модель 6ES7 331 7KF02-0AB0, пределы основной приведенной погрешности (в соответствии с Описанием типа СИ, Гос.реестр № 15772-02) у=±0,5 %.
Границы основной относительной погрешности ИК ^ИК осн ’ % определяют, исходя из состава ИК ИС по формуле (3). Определяют погрешности компонентов:
А) Погрешность датчика давления Метран-100-ДИ-1170 необходимо перевести в относительную форму по формуле (4).
В соответствии с ГОСТ 8.508 относительную погрешность вычисляют в точках XHOMj, соответствующих 5, 25, 50, 75 и 95 % от диапазона измерений.
Хи = 0 МПа, Хв = 16 МПа, Хнол1, = 0,8 МПа
Вычисляем:
$дд\ ~
%.
Результаты расчетов приведены в таблице Б. 1.
Б) Погрешность модуля контроллера необходимо перевести в относительную форму по формуле (4). Расчет значения тока 1тм, мА, соответствующего номинальному значению Хном., в точках соответствующих 5, 25, 50, 75 и 95 % от диапазона измерений ФВ, проводят по формуле (5):
^ном ~ |
_ ^сигнала' ^ном , ВФВ |
гДе DCUZHajia, ИФВ =16 МПа, Хном =0,8 МПа
Вычисляем:
1нолЛ =Ц^ + 4 = 4,8 мА.
10
Результаты расчетов /НОЛ(( приведены в таблице Б.1.
Определяют погрешность модуля контроллера в относительной форме:
м / М J
где х»м = 0 мА> хвм = 20 мА> JHOM\ =4>8 мА
Вычисляем:
Результаты расчетов SMi приведены в таблице Б.1.
В) Вычисляют границы основной относительной погрешности ИК давления $ик осн П0 формуле
ЗИК тЛ = 1,2-7(10)2+(2,08)2 = 12,26 %.
Результаты расчетов 8ИК осн; приведены в таблице Б.1.
Г) Переводят значение погрешности ИК, из относительной формы в приведенную по формуле (7)
У ИК _оси]
12,26-0,8
16-0
= 0,61 %.
Результаты расчетов уик осн1 приведены в таблице Б. 1.
Таблица Б.1
i |
Хном, МПа |
8дд, % |
1ном, мА |
8м, % |
§ИК осн, °/° |
УИК осн, °/° |
1 |
0,8 |
10 |
4,8 |
2,08 |
12,26 |
0,61 |
2 |
4 |
2 |
8 |
1,25 |
2,83 |
0,71 |
3 |
8 |
1 |
12 |
0,83 |
1,56 |
0,78 |
4 |
12 |
0,67 |
16 |
0,62 |
1,1 |
0,82 |
5 |
15,2 |
0,53 |
19,2 |
0,52 |
0,89 |
0,84 |
Из полученных результатов выбирают максимальное значение, результат расчета округляют до 0,9 %.
7ик_осн 0,9 %.
48
Приложение В (обязательное)
Образец оформления протокола поверки
ПРОТОКОЛ ПОВЕРКИ
№ от «____»______20___г.
Средство измерений (СИ)________________________________________________
наименование, тип
заводской номер (номера)_________________________________________________
принадлежащее_______________________________________________________
наименование юридического (физического) лица
поверено в соответствии с________________________________________________
наименование и номер документа на методику поверки
с применением эталонов:__________________________________________________
наименование, заводской номер, разряд, класс или погрешность
при следующих значениях влияющих факторов:_____
-
- температура окружающего воздуха _____°C;
-
- атмосферное давление __________мм рт.ст.;
-
- относительная влажность _________%;
-
- напряжение питания _____В;
-
- частота _____Гц.
Результаты операций поверки:
-
1 Рассмотрение документации__________________________________________
-
2 Внешний осмотр________________________________________________
-
3 Проверка сопротивления защитного заземления____________________________
-
4 Проверка условий эксплуатации компонентов ИУС__
-
5 Опробование_____________________________________________________
-
6 Проверка идентификационных данных ПО______________________________
-
7 Проверка защиты от несанкционированного доступа_______________________
-
8 Определение погрешности синхронизации и измерений времени_____________
-
9 Проверка метрологических характеристик измерительных каналов ИУС
Результаты проверки метрологических характеристик измерительных каналов ИУС представлены в таблице по форме таблицы А.1 приложения А настоящей МП.
Заключение СИ (не) соответствует метрологическим требованиям___________
Руководитель отдела (группы) _______________________ _____________________
подпись инициалы, фамилия
Поверитель ____________________ ____________________________
подпись инициалы, фамилия
49
Приложение Г
(справочное)
Перечень ссылочных нормативных документов
Приказ Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке»
ГОСТ 8.508-84 ГСП. Метрологические характеристики средств измерений и точностные характеристики средств автоматизации ГСП. Общие методы оценки и контроля
ГОСТ 18404.0-78 Кабели управления. Общие технические условия
ГОСТ 26411-85 Кабели контрольные. Общие технические условия
ГОСТ Р МЭК 870-5-1-95 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 1. Форматы передаваемых кадров
РМГ 62-2003 ГСП. Обеспечение эффективности измерений при управлении технологическими процессами. Оценивание погрешности измерений при ограниченной исходной информации
МИ 2439-97 ГСИ. Метрологические характеристики измерительных систем. Номенклатура. Принципы регламентации, определения и контроля
МИ 2539-99 ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки
Система измерительно-управляющая конвертера № 2 кислородно-конвертерного цеха № 1 АО «ЕВРАЗ
ЗСМК». Методика поверки
