Методика поверки «Сканеры лазерные взрывозащищенные IMAGER 5006EX» (МП АПМ 38-17)

СОГЛАСОВАНО

Генеральный директор ООО «Автопрогресс-М»

Сканеры лазерные взрывозащищенные IMAGER 5006ЕХ

Методика поверки

МП АПМ 38-17 г. Москва, 2017 г.

Настоящая методика поверки распространяется на сканеры лазерные взрывозащищенные IMAGER 5006ЕХ, производства «Zoller+Frohlich GmbH», Германия (далее - сканеры) и устанавливает методику их первичной и периодической поверки.

Интервал между периодическими поверками - 1 год.

При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1.

3 Средства поверки

При проведении поверки должны применяться эталоны, приведённые в таблице 2. Таблица 2.

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики.

К проведению поверки допускаются лица, изучившие эксплуатационные документы на сканеры, имеющие достаточные знания и опыт работы с ними.

При проведении поверки, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации на сканеры, поверочное оборудование, правилам по технике безопасности, которые действуют на месте проведения поверки и правилам по технике безопасности при производстве топографо-геодезических работ ПТБ-88 (Утверждены коллегией ГУГК при СМ СССР 09.02.1989 г., № 2/21).

При проведении поверки в лабораторных условиях должны соблюдаться следующие нор

- изменение температуры окружающей среды во время измерений, °С/ч ....не более 2 Полевые измерения (измерения на открытом воздухе) должны проводиться при отсутствии осадков, порывов ветра, защите сканера от прямых солнечных лучей и при температуре окружающей среды от 0 до плюс 40 °C.

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проверить наличие действующих свидетельств о поверке на средства поверки;

• - сканеры и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией.

• 8 Проведение поверки

При внешнем осмотре должно быть установлено соответствие сканера следующим требованиям:

• - отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики поверяемого сканера;

• - наличие маркировки и комплектности согласно требованиям эксплуатационной документации на поверяемый сканер;

- идентификационные данные программного обеспечения (далее - ПО) должны соответствовать данным приведённым в таблице 3.

Таблица 3.

Идентификация встроенного ПО «Firmware» осуществляется через интерфейс пользователя дисплея, расположенного на боковой стороне поверяемого сканера, в следующей последовательности:

• - включить сканер;

• - вызвать меню «Info» нажатием соответствующей иконки;

• - в появившемся меню отображается наименование и версия встроенного ПО.

Идентификация ПО «Z+F LaserControl» осуществляется через интерфейс пользователя путём открытия подменю «About Z+F LaserControl». В открывшемся окне отображается наименование ПО и номер его версии.

При опробовании должно быть установлено соответствие поверяемого сканера следующим требованиям:

• - отсутствие качки и смещений неподвижно соединенных деталей и элементов;

• - плавность и равномерность движения подвижных частей;

• - правильность взаимодействия с комплектом принадлежностей;

• - работоспособность всех функциональных режимов и узлов.

Абсолютная погрешность измерений расстояний определяется путем многократного измерения не менее 3 контрольных расстояний (базисов), действительные длины которых равномерно расположены в заявленном диапазоне измерений расстояний.

Определение абсолютной погрешности измерений расстояний проводить в следующей последовательности:

• - разместить в зоне проведения испытаний штатив для установки сканера;

• - разместить на штативе эталонный тахеометр;

• - разместить в зоне проведения испытания штатив для установки мишени. Штатив необходимо установить на расстоянии близком (но не более) к верхнему пределу измерений расстояний сканера.

• - установить на него квадратный щит-мишень белого цвета (коэффициент диффузного отражения не ниже 0,80) размером не менее (300x300) мм. При помощи уровня убедиться в том, что щит-мишень установлен в вертикальной плоскости. Располагать щит-мишень следует к штативу сканера таким образом, чтобы плоскость щита-мишени была перпендикулярна направлению на штатив;

• - разместить в геометрическом центре щита-мишени отражательную призму;

• - включить эталонный тахеометр, перевести его в отражательный режим измерений расстояний;

• - измерить эталонным тахеометром расстояние ИдейстДО призмы на щите-мишени. Результат занести в протокол;

• - выключить и демонтировать эталонный тахеометр с его трегера. Убрать призму с мишени;

• - установить на штатив на оставленный трегер поверяемый сканер;

• - через интерфейс пользователя сканера выставить качество и разрешение сканирования не ниже уровня «высокое» и затем запустить процедуру сканирования. Дождаться окончания сканирования;

• - сохранить данные, полученные при сканировании;

• - повторить вышеописанные операции по сканированию щита-мишени не менее 10 раз;

• - по завершению процесса сканирования, снять с трегера сканер и снова установить на его место эталонный тахеометр;

• - снова разместить в геометрическом центре щита-мишени отражательную призму;

• - включить эталонный тахеометр, перевести его в отражательный режим измерений расстояний;

• - измерить эталонным тахеометром расстояние Ядейсткон до призмы на щите-мишени. Результат измерений не должен отличаться от значения Ядейст более чем на величину погрешности, приписанную эталонном тахеометру. В случае если R_дейст кон отличается от значения Ядейст более чем на величину погрешности, приписанную эталонном тахеометру, повторить описанные выше операции сканирования заново;

• - повторить вышеописанные операции для ещё как минимум двух контрольных расстояний, действительные длины которых равномерно расположены в заявленном диапазоне измерения расстояний поверяемого сканера.

• - скачать и обработать на ПК данные полученные при сканировании;

• - локализовать через ПО точки облака, относящиеся к отсканированному щиту-мишени. Провести построение плоскости минимум по 4-м точкам. Построить на полученной плоскости точку, соответствующую геометрическому центру щита-мишени методом проекции;

• - произвести вычисление расстояния R_H3M ij на построенную точку;

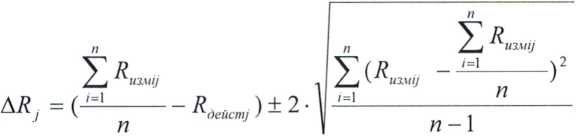

• - определить абсолютную погрешность измерений расстояний (при доверительной вероятности 0,95) AR по формуле:



где ДТ?₇ - абсолютная погрешность измерений j-ro расстояния, приведённого к горизонту, мм; Rdeucmj - эталонное значение j-ro расстояния, приведённого к горизонту, мм;

Rusm ij - измеренное значение j-ro расстояния, приведённого к горизонту, i-м приемом, мм и - число приемов измерений j-oro расстояния.

Значение абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95) не должно превышать ±2-(l+10-10'⁽’-D) мм, где D - измеренное расстояние, мм

Абсолютная погрешность измерений угла определяется на контрольных точках путем многократного измерения угла между ними.

Определение абсолютной погрешности измерений угла проводить в следующей последовательности:

• - разместить в зоне проведения поверки штатив для установки сканера;

• - разместить на штативе эталонный тахеометр;

• - разместить в зоне проведения поверки два штатива для установки мишеней. Штативы необходимо установить таким образом, чтобы угол между ними составил (90±10)° и на расстояниях, которые находятся в диапазоне измерений расстояний сканера.

• - установить на штативы квадратные щиты-мишени белого цвета (коэффициент диффузного отражения не ниже 0,80) размером не менее (300x300) мм. При помощи уровня убедиться в том, что щиты-мишени установлены в вертикальной плоскости. Располагать щиты-мишени следует к штативу сканера таким образом, чтобы плоскость щитов-мишеней была перпендикулярна направлению на штатив;

• - поместить в геометрическом центре щитов-мишеней маркеры;

• - включить эталонный тахеометр;

• - измерить им угол Vo между маркерами на мишенях. Результат занести в протокол;

• - выключить и демонтировать эталонный тахеометр с его трегера;

• - установить на штатив на оставленный трегер поверяемый сканер;

• - через интерфейс пользователя сканера выставить качество и разрешение сканирования не ниже уровня «высокое» и затем запустить процедуру сканирования. Дождаться окончания сканирования;

• - сохранить данные полученные при сканировании;

• - повторить вышеописанные операции по сканированию щитов-мишеней не менее 5 раз;

• - по завершению процесса сканирования, снять с трегера сканер и снова установить на его место эталонный тахеометр;

• - измерить эталонным тахеометром угол Vo _кон между маркерами на мишенях. Результат измерений не должен отличаться от значения Vo более чем на величину погрешности, приписанную эталонном тахеометру. В случае если Vo _кон отличается от значения Vo более чем на величину погрешности, приписанную эталонном тахеометру, повторить описанные выше операции сканирования заново;

• - повторить вышеописанные операции при значении угла между щитами-мишенями (180±10)°;

• - скачать и обработать на ПК данные, полученные при сканировании;

• - локализовать через ПО точки облака, относящиеся к отсканированным щитам-мишеням. Провести построение плоскостей минимум по 4-м точкам. Построить на полученным плоскостям точки, соответствующие геометрическим центрам щитам-мишеней методом проекции;

• - произвести вычисление плоского угла Vij между построенными токами;

• - определить абсолютную погрешность измерений угла (при доверительной вероятности 0,95) Avi по формуле:

  п



  п



  п



где Avi - абсолютная погрешность измерений угла, ...°;

Vo₇-значение j-oro угла, определённое эталонным тахеометром, ...°; V,₇ - значение j-oro угла, определённое по сканеру, ...°, п - число приемов измерений j-oro угла.

Значение абсолютной погрешности измерений угла (при доверительной вероятности 0,95) не должно превышать ±0,014°.

• 9.1. Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 8 настоящей методики поверки с указанием числовых значений результатов измерений и их оценки по сравнению с допускаемыми значениями.

• 9.2. При положительных результатах поверки, сканер признается годным к применению и на него выдается свидетельство о поверке установленной формы.

Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) оттиска пове-рительного клейма.

• 9.3. При отрицательных результатах поверки сканер признается непригодным к применению и выдаётся извещение о непригодности установленной формы с указанием основных причин.

Инженер

ООО «Автопрогресс-М»
