Измерители сопротивления петли «фаза-нуль», «фаза-фаза» ИФН-300, ИФН-300/1

Руководство по эксплуатации

РАПМ.411218.006РЭ

Настоящее руководство по эксплуатации (РЭ) предназначено для ознакомления с устройством и принципом работы измерителей сопротивления петли «фаза-нуль», «фаза-фаза» ИФН-300, ИФН-300/1 (в дальнейшем - приборы) и содержит сведения, необходимые для правильной эксплуатации, меры безопасности и методику поверки.

Приборы соответствует группе 4 по ГОСТ 22261.

Рабочие условия эксплуатации приборов:

  • - температура от минус 15 до плюс 50 °C;

- верхнее значение относительной влажности 90 % при температуре плюс 30 °C.

Нормальные условия по п. 4.3.1 ГОСТ 22261:

  • -  температура окружающего воздуха от плюс 15 до плюс 25 °C;

  • -  относительная влажность воздуха от 30 до 80 %;

атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.).

| Подп. и дата     |

I

со к X

%

S

S

в

1

i

е

%

оэ

X X

Приборы выполнены в корпусе исполнения IP54 по ГОСТ 14254.

По безопасности приборы соответствуют ГОСТ IEC 61010-1-2014.

По электромагнитной совместимости приборы соответствуют ГОСТ Р 51522.1.

По стойкости к воздействию удара приборы соответствуют IK08 по IEC 62262.

В связи с постоянным совершенствованием приборов, конструктивными изменениями, повышающими их надежность и улучшающими условия эксплуатации, возможны некоторые расхождения между выпускаемыми изделиями и конструкцией, описанной в данном РЭ.

ВНИМАНИЕ! Перед включением прибора ознакомьтесь с настоящим РЭ.

Корпус прибора имеет усиленную изоляцию,

CAT III 300В Категория перенапряжения для ИФН-300

CAT IV 300В Категория перенапряжения для ИФН-300/1

Изм.

Лист

№ докум.

Подпись.

Дата

Разраб.

Коротаев

Провер.

Пустовалов

Н. контр.

Орлова

Утаерд.

Бояринцев

РАПМ.411218.006РЭ

Измерители сопротивления петли «фаза-нуль», «фаза-фаза» ИФН-300, ИФН-300/1 Руководство по эксплуатации

Листов

1 Описание и работа
  • 1.1. Приборы предназначены для:

  • - измерения напряжения переменного тока;

  • - измерения активного, реактивного и полного сопротивлений петли «фаза-нуль» и «фаза-фаза»;

  • - вычисления ожидаемого тока короткого замыкания петли «фаза-нуль» и «фаза-фаза», приведенного к напряжениям сети 220/380В, 230/400В или 240/415В;

Прибор ИФН-300 дополнительно измеряет электрическое сопротивление соединений проводников (далее - сопротивление металлосвязи).

  • 1.2. Технические характеристики

1.2.1 Основные метрологические характеристики приведены в таблице 1.2.1.

Инв. № подл. I Подл, и дата I Взам.инв. № I Инв. № дубл. I Подл, и дата

Таблица 1.2.1 - Основные метрологические характеристики

1 Измерение напряжения переменного тока

Диапазон измерения действующего значения напряжения, В

от 10,0 до 450,0

Пределы допускаемой основной абсолютной погрешности измерения напряжения переменного тока, В

±(0,025-U+3 е.м.р.)

Рабочий диапазон частот, Гц

от 45 до 65

2 Измерение активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза»

Диапазоны измерений активного и реактивного сопротивлений петли «фаза-нуль», «фаза-фаза», Ом

от 0,01 до 9,99 от 10,0 до 99,9 от 100 до 200

Диапазоны измерений полного сопротивления петли «фаза-нуль», «фаза-фаза», Ом

от 0,01 до 9,99 от 10,0 до 99,9 от 100 до 300

Пределы допускаемой основной абсолютной погрешности измерения активного, реактивного и полного сопротивлений цепей «фаза-нуль», «фаза-фаза», Ом •

±([0,03+0,0001 (Ak/Z-1 )]-А +4 е.м.р.}

Диапазон измерения сопротивлений согласно ГОСТ IEC 61557-3, Ом

от 0,14 до 200

Рабочий диапазон напряжения переменного тока, В

от 180 до 450

3 Ожидаемый ток короткого замыкания

Диапазон ожидаемого тока короткого замыкания цепи «фаза-ноль», кА

от 0 до 22 кА

Диапазон ожидаемого тока короткого замыкания цепи «фаза-фаза», кА

от 0 до 38 кА

4 Измерение электрического сопротивления постоянному току (металлосвязь) (только ИФН-300)

Диапазон измерения сопротивления, Ом

от 0,01 до 999

Пределы допускаемой основной абсолютной погрешности, Ом

±(0,03-R+3 е.м.р.)

Диапазон измерения сопротивления согласно ГОСТ IEC 61557-4, Ом

от 0,13 до 999

Ток в измерительной цепи для сопротивлений не более 10 Ом, мА

не менее 200

Измерит, напряжение постоянного тока на разомкнутых гнездах, В

От 9 до 12

Им.

Лист

№ докум.

Подл.

Дата

РАПМ.411218.006РЭ

Лист

Инв. № подл. I Подп. и дата I Взам.инв. № I Инв. № дубл. IПодл, и дата

Дополнительные погрешности

Пределы допускаемых дополнительных относительных погрешностей измерений напряжения и частоты переменного тока, активного, реактивного и полного сопротивлений цепи «фаза-нуль» и «фаза-фаза», сопротивления постоянному току, вызванной изменением температуры в рабочем диапазоне, ±1,5 %.______________________________________________

Пределы допускаемых дополнительных относительных погрешностей измерений напряжения и частоты переменного тока, активного, реактивного и полного сопротивлений цепи «фаза-нуль» и «фаза-фаза», сопротивления постоянному току, вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, ±1,5%.

Примечания:

е.м.р - единица младшего разряда

R, U - значения измеряемых, соответственно, сопротивления и напряжения

Ак - конечное значение диапазона активного, реактивного или полного сопротивлений, Ом;

Z - полное сопротивление петли «фаза-нуль или «фаза-фаза» (включая измерительные кабели), Ом

А- значения измеряемых, соответственно, полного, активного или реактивного сопротивлений, Ом;

8г - предел относительной погрешности полного сопротивления петли «фаза-нуль» или «фаза-фаза», %

1,2- Погрешность при выборе номинального напряжения 220/380В или 230/400В соответственно.

  • 1.2.2 Максимальный ток при проведении измерения петли «фаза-нуль» - 16 А, при измерении петли «фаза-фаза» - 28 А. Длительность протекания тока не более 20 мс при частоте переменного тока 50 Гц.

  • 1.2.3 Перед проведением измерения параметров сети приборы производят контроль целостности и не допускают работу с цепями сопротивлением более 1 кОм.

  • 1.2.4 При выключении приборы сохраняют, а при включении восстанавливают настройки последнего измерения.

  • 1.2.5 Приборы записывают в память результат последнего измерения и отображают его в режиме «Просмотр памяти». Дополнительно ИФН-300 сохраняет до 10000 результатов измерений с возможностью обмена данными с внешним устройством (компьютером).

  • 1.2.6 Диапазон напряжения питания от 7,5 до 5,2 В.

Питание ИФН-300 осуществляется от штатного никель-металлогидридного (Ni-Mh) аккумулятора номинального напряжения «6 В», емкостью «2000 мА/ч» или от пяти сменных элементов питания типоразмера АА, устанавливаемых в батарейном отсеке. Допускается применение пяти аккумуляторов типоразмера АА номинального напряжения «1,2 В».

Питание ИФН-300/1 осуществляется от пяти сменных элементов питания типоразмера АА, устанавливаемых в батарейном отсеке. Допускается применение пяти аккумуляторов типоразмера АА номинального напряжения «1,2 В».

Им

Лист

№ докум.

Подл.

Дата

РАПМ.411218.006РЭ

Лист

  • 1.2.7 Приборы имеют самоконтроль напряжения питания. При снижении напряжения от 5,2 до 5,0 В происходит отключение прибора.

  • 1.2.8 Прибор ИФН-300 имеет режим зарядки аккумулятора, который включается автоматически при подключении сетевого блока питания из комплекта поставки прибора и отображается индикатором. Прибор обеспечивает защиту аккумулятора от перезарядки.

  • 1.2.9 Время готовности приборов при включении питания не более 4 с.

  • 1.2.10 Время непрерывной работы приборов при цикле: измерение - 1 минута, пауза - 2 минуты, не менее 6 часов.

  • 1.2.11 При неиспользовании прибора в течение от 2 до 3 минут происходит автоматическое выключение.

  • 1.2.12 Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий».

  • 1.2.13 Мощность потребления не более 4,5 Вт.

  • 1.2.14 Масса приборов не более 0,8 кг.

  • 1.2.15 Габаритные размеры: ИФН-300 не более 65 х 105x245 мм;

ИФН-300/1 не более 88 х 105 х 245 мм.

  • 1.2.16 Срок службы не менее 10 лет.

    >. № подл. I Подп. и дата I Взам.инв. № I Инв. № дубл. I Подл, и дата

    1.3. Комплектность

    Таблица 1.3 - Комплект поставки

    Наименование и условное обозначение

    Количество

    1 ИФН-300 или ИФН-300/1 РАПМ.411218.006 ТУ

    1

    2 Руководство по эксплуатации

    1

    3 Кабель РЛПА.685551.002 - измерительный, красный, длиной 1,5 м

    1

    4 Кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м

    1

    5 Зажим типа «крокодил»

    2

    6 Блок питания (только для ИФН-300)

    1

    7 Bluetooth-USB адаптер (только для ИФН-300)

    1

    8 Элементы питания 1,5В АА (LR6) (только для ИФН-300/1)

    5

    9 Сумка для переноски

    1

    10 Упаковка транспортная

    1

    11 Батарейный отсек РАПМ.436244.007

    1

    Изи.

    Лист

    № докум.

    Подп.

    Дата

    РАПМ.411218.006РЭ

    Лист

. № подл. I Подл, и дата I Взам.инв. № I Инв. № дубл. I Подл, и дата

Таблица 1.4 - Дополнительные аксессуары. Поставляются по отдельному заказу.

_____________Наименование и условное обозначение

  • 1 Штанга ШИИЭ L-6,0 (6м)_______________________________________

  • 2 Штанга ШИИЭ L-8,0 (8м)_______________________________________

  • 3 Катушка с красным проводом, длиной 8м, РАПМ.685442.004-04_____

  • 4 Катушка с синим проводом, длиной 8м, РАПМ.685442.004-05

  • 5 Катушка с красным проводом, длиной Юм, РАПМ.685442.004-02

  • 6 Катушка с синим проводом, длиной Юм, РАПМ.685442.004-03

1.4 Устройство и работа

Органы управления, индикации и сигнальные разъемы располагаются на передней панели. Вся индикация прибора выводится на жидкокристаллический индикатор.

Прибор измеряет напряжение в цепи «фаза-нуль» или «фаза-фаза», падение напряжения на известной нагрузке и сдвиг фаз между напряжением и током. На основании этих данных производится расчет комплексного сопротивления петли «фаза-нуль» или «фаза-фаза», по которому в свою очередь вычисляется ожидаемый ток короткого замыкания.

Измерение сопротивления постоянному току в ИФН-300 основано на измерении напряжения на нагрузке при протекании через неё испытательного тока. Рассчитанная величина сопротивления отображается на индикаторе и запоминается. Изменение величины испытательного тока, переключение диапазонов измерения и определение единиц измерения производятся автоматически.

Прибор автоматически устраняет погрешность, обусловленную сопротивлением кабелей измерительных. Для измерения сопротивления кабелей измерительных и цепей коммутации в приборе существует режим корректировки нуля, в целом идентичный режиму измерения сопротивления постоянному току. Измеренное значение сопротивления записывается в энергонезависимую память прибора и служит для коррекции результатов измерений в других режимах.

Прибор сохраняет в энергонезависимой памяти установки и режимы работы. После выключения и повторного включения прибор переходит в ранее активный режим. Прибор обеспечивает фиксацию и просмотр в дальнейшем результатов измерений.

Общий вид прибора приведен на рисунке 1.4.1.

£

Им

Лист

№ докум.

Подл.

Дата

РАПМ.411218.006РЭ

Лист

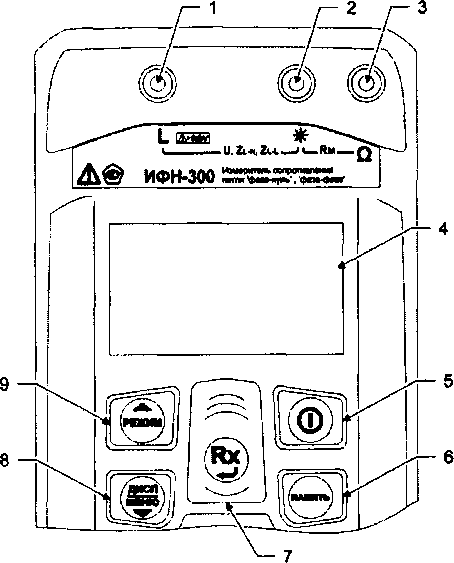

Рисунок 1.1 - Общий вид ИФН-300 (слева) и ИФН-300/1 (справа)

1 - гнездо 0-£Н±) для подключения блока питания (центральный штырь -«минус»); 2 - защитная панель (защитная крышка); 3 - передняя панель; 4 -магнитный держатель для крепления к стальным поверхностям; 5 - ручка (крюк).

Инв. № подл. I Подп. и дата | Взам.инв. № | Инв. № дубя. | Подл, и дата

Расположение органов управления и разъёмов подключения измерительных кабелей показано на рисунке 1.4.2.

Рисунок 1.4.2 - Расположение разъёмов подключения и органов управления

Им.

Лист

№ докум.

Подп.

Дата

РАПМ.411218.006РЭ

Лист

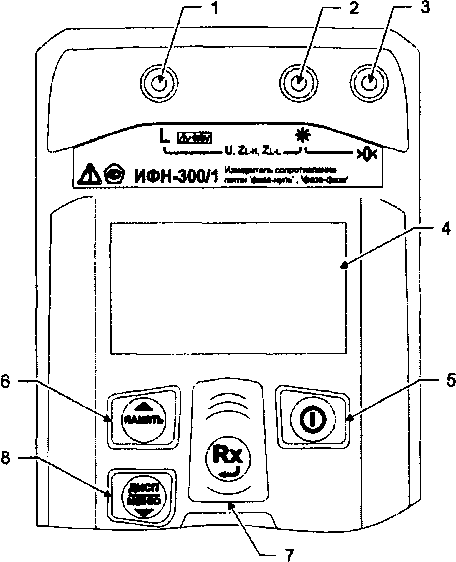

1, 2, 3 - гнезда для подключения кабелей;

  • 4 - жидкокристаллический индикатор;

  • 5 - (©) кнопка - включение и выключение прибора;

  • 6 - кнопка (память) - кнопка вызова функции работы с памятью: в ИФН-300 -запись, чтение, удаление и передача на компьютер измеренных значений, в ИФН-300/1 - чтение последних результатов измерения;

  • 7 - кнопка - начало измерений. В меню кнопка выполняет функцию подтверждения выбранного действия либо возврата в основной режим.

  • 8 - кнопка переключение вида и объема отображаемой информации при измерениях сопротивление петли (см.п.2.4.2). При удержании более 3 сек - вход в меню. В меню кнопка выполняет функцию движения по меню вниз.

  • 9 - кнопка - переключение режимов: измерение сопротивление петли -измерение сопротивления металлосвязи. В меню кнопка выполняет функцию

    Инв. № подл. I Подл, и дата   Г Взам.инв. № I Инв. № дуби. I Подл, и дата

движения по меню вверх.

1.5 Требования к маркировке и упаковке

Маркировка прибора соответствует ГОСТ 22261, ГОСТ IEC 61010-1-2014 и комплекту конструкторской документации (КД). Упаковка прибора соответствует ГОСТ 9181 и комплекту КД.

2 Использование по назначению

К эксплуатации допускаются работники из числа электротехнического персонала, обученные и аттестованные для работы в электроустановках и изучившие

настоящее руководство по эксплуатации.

При работе с прибором необходимо соблюдать требования «Правил по охране труда при эксплуатации электроустановок» и применять средства защиты от поражения электрическим током согласно «Инструкции по применению и испытанию

средств защиты, используемых в электроустановках».

ВНИМАНИЕ! Не допускается работать с неисправным, поврежденным и не проверенным прибором и нарушать порядок работы с ним.

2.2 Подготовка к работе

  • 2.2.1 В случае если прибор находился при температуре отличной от рабочей, предварительно выдержать его при рабочей температуре в течении двух часов.

    №м.

    Лист

    № докум.

    Подл.

    Дата

    РАПМ.411218.006РЭ

    Лист

i. Ns подл. I Подп. и дата ГВзам.инв. № I Инв. № дубл. 1 Подл, и дата

Прибор необходимо расчехлить и проверить на отсутствие механических повреждений и загрязнений. Проверить исправность защитных крышек и креплений, проверить целостность изоляции и отсутствие загрязнений кабелей. Проверить отсутствие механических повреждений и загрязнений на блоке питания.

При эксплуатации приборов необходимо перед работой очистить измерительные гнезда и поверхности вокруг них.

2.2.2 Зарядка аккумулятора в ИФН-300

Для питания прибора используется никель-металлогидридный аккумулятор «5Н-АА2000В-1» с номинальной ёмкостью «2000 мА/ч».

Примечание. Перед зарядкой убедитесь, что в батарейный отсек установлен аккумулятор, а не батареи. Пренебрежение данным правилом может привести к повреждению батарейного отсека и батареи.

Примечание. Зарядка аккумулятора проводится при температуре окружающего воздуха от плюс 10 до плюс 30 °C. Пренебрежение данным правилом снижает ресурс аккумулятора.

Степень заряда аккумулятора отображается на индикаторе условным символом в виде «батарейки».

Для зарядки аккумулятора подключить выходной штекер блока питания из комплекта поставки прибора к гнезду «джек» прибора. Блок питания включить в сеть «220 В». Процесс заряда аккумулятора отображается заполнением символа «Батарея» на индикаторе. По завершению зарядки символ «Батарея» заполнен.

Для зарядки полностью разряженного аккумулятора требуется от 6 до 8 часов.

При длительном неиспользовании прибора рекомендуется один раз в три месяца проводить подзарядку аккумулятора.

Примечание. Зарядка штатного аккумулятора производится током от 400 мА до 500 мА. При зарядке аккумулятора с другой номинальной ёмкостью рекомендуется периодически проверять его температуру, например, на ощупь. При быстром подъёме температуры зарядку необходимо прекратить.

2.3 Работа с прибором

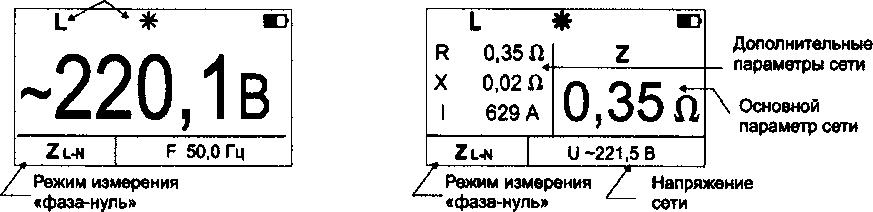

После включения и самотестирования прибора на его индикаторе сначала отображается версия программного обеспечения, затем прибор переходит в режим последнего перед выключением измерения.

CQ

£

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411218.006РЭ

Лист

Уровень напряжения питания отображается в виде символа «Батарея» в верхнем правом углу: площадь затемнения символа пропорциональна напряжению питания. Если на индикаторе появляется надпись «Аккумулятор разряжен. Отключение» и прибор выключается (напряжение питания ниже 5,2..5,0В), то необходимо зарядить аккумулятор согласно п. 2.2.2), заменить аккумулятор или батареи питания согласно п.3.1.

  • 2.3.1 Управление и сервисные возможности (меню) прибора

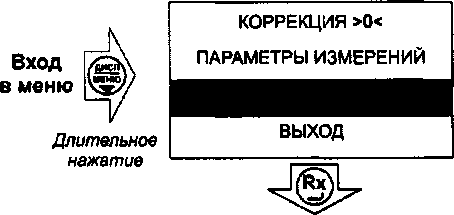

Для входа в меню прибора нажмите и удерживайте кнопку       Меню

контекстное - зависит от текущего режима измерения. Навигация по пунктам меню осуществляется с помощью кнопок и редактирование выбранного пункта (выбранный пункт выделен инверсно) и подтверждение - по нажатию кнопки^'.

В пункте «НАСТРОЙКА ПРИБОРА» осуществляется изменение уровня Пример настройки показан на

контрастности индикатора и выбор языка интерфейса, рисунке 2.1.

Инв. № подл. I Подл, и дата   ГВзам.инв. № I Инв. №дубл.| Подл, и дата

Выбор пункта

Изменение контрастности

ЯЗЫК

Выбор языка

КОНТРАСТНОСТЬ

г

I

х

4

х

1

х

выход

Установка уровня,

выход

язык

ENGLISH <

ВЫХОД \

Выбор языка, ввод

Текущийязык

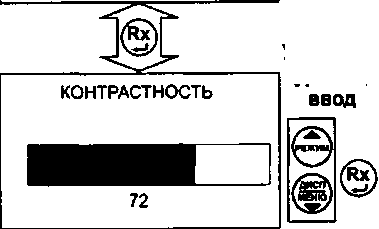

Рисунок 2.1 - Меню. Настройки прибора

№м.

Лист

№ докум.

Подл.

Дата

РАПМ.411218.006РЭ

Лист

В пункте «ПАРАМЕТРЫ ИЗМЕРЕНИЙ» (доступен только в режиме измерения сопротивления петли «фаза-нуль») осуществляются:

  • - выбор полного («Выводить все значения») или сокращенного («Выводить 1 значение») варианта отображения результатов в режиме измерения параметров петли «фаза-нуль», «фаза-фаза»;

  • - в пункте «U ном» производится установка номинального напряжения сети «220/380» (установлен по умолчанию), «230/400» или «240/415» для вычисления токов короткого замыкания.

Пример настройки показан на рисунке 2.2. объектам и ячейкам с помощью программы RS-terminal (см. п. 2.3.3) могут быть присвоены собственные имена.

Инв. № подл. I Подл, и дата I Взам.инв. № I Инв. № дубл. I Подл, и дата

ином 220/380В

ВЫХОД

ВЫВОДИТЬ ВСЕ ЗНАЧЕНИЯ ВЫХОД

Uhom 220/380В

ВЫХОД

ВЫВОДИТЬ ВСЕ ЗНАЧЕНИЯ

1          ВЫХОД

Рисунок 2.2 - Меню. Параметры измерений

В пункте «КОРРЕКЦИЯ >0< » осуществляется корректировка сопротивления измерительных проводов( см.п.2.4.4)

2.3.2 Работа с памятью ИФН-300

Память в приборе ИФН-300 организована в виде набора 100 нумерованных объектов, каждый из которых состоит из 100 нумерованных ячеек. Дополнительно,

и™.

Лист

№ докум.

Подл.

Дата

РАПМ.411218.006РЭ

Лист

По завершению измерения, прибор в течение 20 секунд отображает результат последнего измерения. Для сохранения результата измерения нажмите кнопку (ПАМЯП>), появится меню записи в память согласно рисунку 2.3.

Если прошло более 20 секунд после окончания измерения или прибор

выключился, то для просмотра последнего измеренного значения и его дальнейшей записи в память прибора нажмите кнопку       выберите пункт «ПОСЛЕДНЕЕ

ИЗМЕРЕНИЕ» и сохраните его в выбранной ячейке выбранного объекта согласно рисунку 2.3.

ПРОСМОТР ПАМЯТИ

ПОДКЛЮЧЕНИЕ К ПК

ВЫХОД

Последнее измерение

R  0,35 П

X   0,02 О

I    629 А

Z

0,35(1

Zl-n |

СОХРАНИТЬ?

Сохранение измеренного значения

Выбор пункта

. № подл. I Подл, и дата I Взам.инв. № I Инв. № дубл. I Подл, и дата

В течение 20 сек после измерения, пока значение отображается на индикаторе

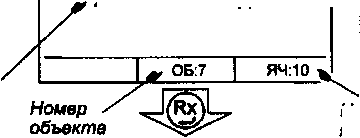

ВЫБОР ОБЪЕКТА

ОБЪЕКТ:7

«имя объекта»

Имена объектам и ячейкам можно

присвоить и редактировать 'Ч Гу в программе «RS-terminal» \ *;

Иы.

Лист

№ докум.

Подл.

Дата

Выбор объекта

Выбор ячейки

ЯЧЕЙКА СВОБОДНА

Состояние ячейки

Рисунок 2.3 - Меню записи в память. Запись результата

Сохранение и выход

из меню память

Номер ячейки

РАПМ.411218.006РЭ

Для просмотра сохраненных результатов измерений выберите в меню прибора

пункт «ПРОСМОТР ПАМЯТИ» - на индикаторе появится окно выбора объекта. После выбора на индикаторе отобразится информация, записанная в текущую ячейку текущего объекта. Если в выбранной ячейке отсутствует запись, то появляется

информация «Ячейка свободна». Навигация по ячейкам памяти осуществляется с

помощью кнопок

и

выход из меню памяти

нажатию

<1АМЯТ^. Для удаления содержимого выбранной ячейки или объекта (всех ячеек в

объекте) нажмите и удерживайте в течении двух секунд кнопку

к № подл. I Поди, и дата I Взам.инв. № I Инв. № дубл. 1 Подп. и дата

2.3.3 Работа с компьютером (только для ИФН-300)

В приборе реализована возможность обмена данными с внешним устройством (компьютером) по беспроводной связи. Для передачи данных в ПК необходимо наличие устройства Bluetooth. При отсутствии встроенного устройства необходим внешний Bluetooth-USB адаптер.

Прием и передача производится средствами операционной системы компьютера. Данные передаются и сохраняются на ПК в виде текстовых файлов, содержащих информацию, хранящуюся в памяти прибора. Для удобства работы с данными используется специализированная программа «RS-terminal», которая позволяет присваивать собственные имена объектам и ячейкам (длина имени до десяти символов), генерировать отчеты и т.п. Программа и её подробное описание доступно для скачивания на сайте компании www.radio-service.ru.

Для обмена данными с компьютером необходимо:

  • - включить персональный компьютер и запустить программу RS-terminal;

  • - во включенном приборе войти в меню памяти, а в этой опции в пункт «ПОДКЛЮЧЕНИЕ К ПК»;

  • - в окне программы RS-terminal выбрать необходимые объекты и ячейки. Файл с результатами измерений может быть скопирован и отредактирован любым текстовым редактором.

Примечание - Компьютер должен располагаться в условиях прямой видимости на расстоянии не более 8 метров от прибора.

ЙМ.

Лист

№ докум.

Подп.

Дата

РАПМ.411218.006РЭ

Лист

2.4 Проведение измерений

ВНИМАНИЕ! Действующее значение напряжения на измерительных гнездах прибора « L» и « Ж» должно быть не более 500 В. Несоблюдение этого правила может привести к выходу прибора из строя.

ВНИМАНИЕ! Перед проведением любых измерений следует убедиться в надежности и качестве соединений прибора с кабелями измерительными и исследуемыми цепями.

  • 2.4.1 Измерение напряжения и частоты

После включения и выбора режима измерения сопротивления петли прибор переходит в режим вольтметра. Прибор автоматически измеряет и отображает на индикаторе действующее значение напряжения и частоты переменного тока между гнездами « L» и « Ж». Пример индикации показан на рисунке 2.4.

Инв. № подл. I Подл, и дата I Взам.инв. № I Инв. № дубл. I Подп. и дата

Дополнительная

^маркировка гнезд

Режим измерения

L   *     в

-220,1 в-

> Z l-n         F 50,0 Гц

Состояние аккумулятора

Измеренное напряжение

Измеренная частота

Рисунок 2.4. - Измерение напряжения и частоты

2.4.2 Измерение параметров петли «фаза-нуль», «фаза-фаза»

ВНИМАНИЕ! Запрещается работа прибора в сетях с питанием от частотных преобразователей (см. примечание ниже).

ВНИМАНИЕ! При смене измерительных кабелей, а также периодически в процессе эксплуатации необходимо производить коррекцию нуля « >0< » прибора, как это описано в п.2.4.4.

Кнопкой       выберите режим измерения параметров петли «фаза-нуль»

(«фаза-фаза»), на индикаторе в окне «режим измерения» появится символ Z l-n.

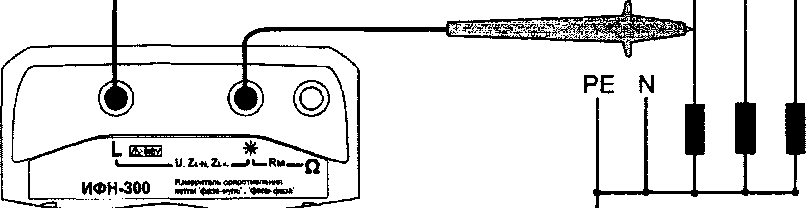

Подключите измерительные кабели к прибору и к исследуемой цепи «фаза-нуль» как показано на рисунке 2.5. При этом на индикаторе прибора отобразится символ Z l-n, частота и действующее напряжение сети (рисунок 2.5 а).

Им

Лист

№ докум.

Подп.

Дата

РАПМ.411218.006РЭ

Лист

Примечание- Проведение измерений в цепях L-PE, оборудованных УЗО, может приводить к их срабатыванию. Поэтому на время проведения измерений УЗО следует зашунтировать. После проведения измерений шунты необходимо удалить.

РЕ N L1 L2 L3

Дополнительная маркировка гнезд

Инв. № подл. I Подл, и дата I Взам.инв. № I Инв. № дубл. I Подп. и дата

а)                                            б)

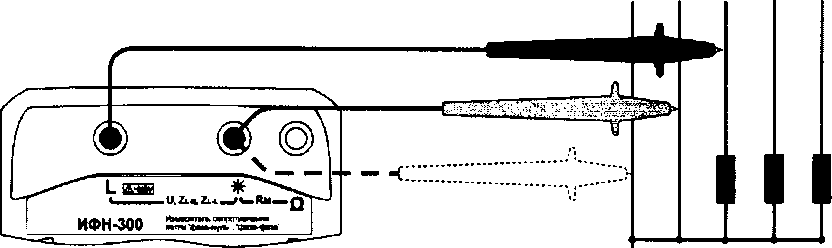

Рисунок 2.5 - Схема подключения и вид индикатора при измерении сопротивления петли «фаза-нуль»

Для проведения измерения нажмите кнопку Далее прибор проведет проверку целостности цепи малым током, не допуская работу с цепями сопротивлением более 1 кОм (о чем свидетельствует сообщение «Цепь повреждена!» на индикаторе прибора), после чего произведет измерение.

Результаты измерения: Z- полное, R- активное, X- реактивное сопротивления цепи, I - ожидаемый ток короткого замыкания отображаются на индикаторе (рисунок

  • 2.5 б) в течение 20 секунд и могут быть записаны в ячейку памяти при нажатии кнопки (см. п.2.3.2). После этого прибор переходит в режим измерения напряжения.

Циклический перебор выводимых на индикатор параметров осуществляется /дйсп> кнопкой

Иян.

Лист

№ докум.

Подп.

Дата

РАПМ.411218.006РЭ

Лист

Измерение параметров цепи «фаза-фаза» осуществляется аналогично измерениям «фаза-нуль». Схема подключения и вид индикаторов приведены на

рисунке 2.6.

L1 L2 L3

L   *     »

~381,2в

Zl-l         F 50,0 Гц

Режим измерения «фаза-фаза»

L

R   0,35 Q

X   0,02 П

1    1,09 кА

*    Ш

Z

0,35 fl

Zl-l

U -381,5 В

Режим измерения «фаза-фаза»

Напряжение сети

. № подл. I Подп. и дата I Взам.инв. № I Инв. № дубл. I Подп. и дата

Рисунок 2.6 - Схема подключения и вид индикатора при измерении сопротивления петли «фаза-фаза»

Значительные колебания напряжения в сети могут вызывать от измерения к измерению нестабильность показаний измеренных параметров. В этом случае рекомендуется повторить проведение измерений в другое время, например, когда будут отключены мощные потребители. Дополнительно следует проверить качество всех соединений или провести серию из нескольких измерений и найти среднее значение искомого параметра.

В приборе имеется защита от перегрева измерительного резистора. Если его температура превысила верхний допустимый порог, на индикаторе появится мигающий символ t” и следующее измерение может быть произведено только после снижения его температуры до рабочей.

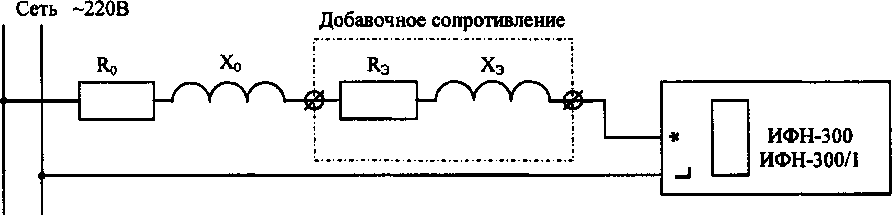

Примечание- В случае проведения измерений сопротивления петли «фаза-нуль» или «фаза-фаза» в месте подключения потребителей после частотного преобразователя, например, на клеммах электродвигателя, на время проведения измерений необходимо отключить частотный преобразователь и смонтировать

№м.

Лист

№ докум.

Подл.

Дата

РАПМ.411218.006РЭ

Лист

временные перемычки в обход него. Перемычки должны быть смонтированы проводом с сечением аналогичным отходящему.

2.4.3 Измерение сопротивления металлосвязи прибором ИФН-300

ВНИМАНИЕ! При смене измерительных кабелей, а также периодически в процессе эксплуатации необходимо производить коррекцию нуля « >0< » прибора, как это описано в п.2.4.4.

Кнопкой

выберите режим измерения сопротивления металлосвязи «Rm».

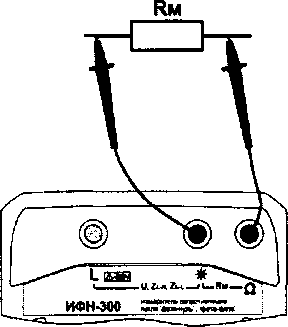

Подключите измерительные кабели согласно рисунку 2.7.

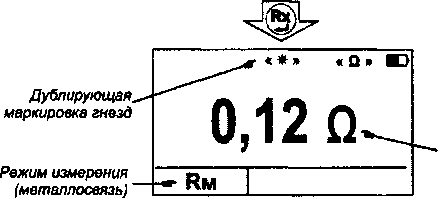

Выбор режима измерения сопротивления металлосвязи

НАЧАЛО ИЗМЕРЕНИЯ

Измеренное сопротивление

Рисунок 2.7 - Измерение сопротивления металлосвязи

Инв. № подлГГ Подп. и дата I Взам.инв. № I Инв. № дубл. I Подл, и дата

Если уровень внешних помех на объекте измерения позволяет провести измерение с заданной точностью, то на индикаторе в режиме ожидания появляется Rm                                               _гФт_

символ ~1   1~. В противном случае на индикаторе появляется символ “UA-*- и

проведение измерений блокируется.

ВНИМАНИЕ! Действующее значение напряжения на гнездах «#» - «О» не должно превышать 250 В. Несоблюдение этого правила может привести к выходу прибора из строя.

Для проведения измерения нажмите кнопку       Результат измерения

выводится на индикатор в течение 20 секунд и может быть записан в память прибора (см. п.2.3.2).

Следует помнить, что истинное сопротивление измеряемого объекта меньше показаний прибора на величину сопротивления измерительных кабелей и переходных

Лист

№ докум.

Подп.

Дата

РАПМ.411218.006РЭ

Лист

сопротивлений в точках их подключения. Влияние сопротивления измерительных кабелей величиной не более 0,5 Ом на результат измерения корректируется путём вычитания значения их сопротивления, полученного в результате процедуры коррекции «>0<» (см.п.2.4.4), из общего результата. Однако данная корректировка по точности измерений малых сопротивлений не заменяет четырехпроводный метод измерения.

Примечание - Если сопротивление объекта измерения значительно меньше сопротивления измерительных кабелей, то из-за различных погрешностей и ошибок могут индицироваться результаты измерения с отрицательным знаком.

2.4.4 Коррекция « >0< » прибора

В случае замены измерительных кабелей, а также периодически рекомендуется проводить процедуру коррекции нуля прибора.

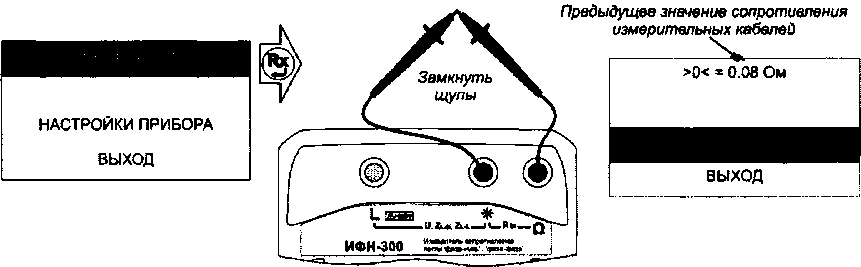

Подключите измерительные кабели к гнездам «*» - «О» прибора ИФН-300 (см. рис. 2.9) или к гнездам «*» - «>0<» прибора ИФН-300/1. Войдите в меню, выберите пункт «Корр. >0<» и нажмите кнопку'®. После перехода в меню коррекции, выберите пункт «Корректировать», надежно замкните между собой концы измерительных кабелей и нажмите кнопку Прибор произведет измерение сопротивления измерительных кабелей, запишет результат в память и включит режим коррекции нуля. После этого на индикаторе появляется символ «>0<», а в качестве результата будет отображаться разность между измеренным сопротивлением и сопротивлением

Инв. № подл.I Подп. и дата I Взам.инв. № I Инв.

измерительных кабелей.

Коррекция «нуля»

Длительное нажатие

Рисунок 2.9 - Коррекция сопротивления измерительных проводов

ВНИМАНИЕ! Сопротивление кабелей измерительных не превышать 0,5 Ом. В противном случае калибровка блокируется, свидетельствует соответствующее сообщение на индикаторе прибора.

Им

Лист

№ докум.

Подп.

Дата

РАПМ.411218.006РЭ

должно о чем

Лист

3 Техническое обслуживание и устранение неисправностей

Обслуживание сводится к соблюдению правил эксплуатации и хранения.

Перечень возможных неисправностей и методы их устранения приведены в таблице 3.

i. № подл. I Подп. и дата I Взам.инв. № I Инв. № дубл. I Подп. и дата

Таблица 3 - Перечень возможных неисправностей и методы их устранения

Вид неисправности

Вероятная причина

Метод устранения

Прибор не включается

Разряжен аккумулятор (батарея)

Проверить       напряжение

аккумулятора (батареи), при необходимости     провести

зарядку (см. п.2.2.2) или замену (см. п.3.1)

Установлена минимальная контрастность индикатора для данной температуры

Установить необходимую контрастность индикатора (см. п.2.3.1.1)

Пропала индикация

Сбой установки контрастности индикатора для данной температуры

Установить необходимую контрастность индикатора (см. п.2.3.1.1)

Аккумулятор не заряжается

Неисправность блока питания или аккумулятора

Проверить зарядное устройство, при необходимости заменить аккумулятор (см. п.3.1)

Прибор не реагирует на кнопки

Сбой в работе микропроцессора из-за воздействия предельнодопустимой импульсной помехи

Выключить на 5 секунд прибор и вновь включить. При необходимости отключить, а затем подключить аккумулятор (см. п.3.1)

Вычисленная

Прибор неисправен

Необходим ремонт

погрешность превышает предельную основную погрешность.

Прибор требует калибровки

Необходимо произвести калибровку (см. приложение А)

На индикатор выводится сообщение «Неисправен предохранитель!», после чего прибор выключается.

Неисправен предохранитель

Необходим ремонт

Ремонт прибора допускается только на предприятии - изготовителе или в специализированных ремонтных предприятиях.

GQ

Им

Лист

№ докум.

Подп.

Дата

РАПМ.411218.006РЭ

i. № подл. I Подп. и дата I Взам.инв. № I Инв. № дубл. I Подп. и дата

3.1 Замена аккумулятора или элементов питания

Для замены элементов питания необходимо:

  • - извлечь винты крепления крышки аккумулятора;

  • - снять крышку и извлечь аккумулятор (батарейный отсек);

  • - разъединить разъём, идущий к аккумулятору (батарейному отсеку);

  • - заменить аккумулятор или элементы питания, восстановить соединение;

  • - собрать прибор в обратной последовательности;

  • - провести зарядку аккумулятора.

  • 4 Транспортирование и хранение

Транспортирование прибора без ограничения дальности в штатной упаковке всеми видами транспорта. При транспортировании самолетом прибор должен быть размещен в герметичном отсеке.

Климатические условия транспортирования и хранения должны находиться в пределах температуры окружающего воздуха от минус 50 до плюс 70 °C при относительной влажности воздуха не более 90% при температуре плюс 30 °C. Воздействие атмосферных осадков не допускается.

  • 5 Утилизация

Утилизация прибора производится эксплуатирующей организацией и выполняется согласно нормам и правилам, действующим на территории страны.

В состав прибора не входят экологически опасные элементы.

РАПМ.411218.006РЭ

Лист

20

№м.

Лист

№ докум.

Подп.

Дата

t. № подл. I Подп. и дата I Взам.инв. № I Инв. № дуби. I Подл, и дата

6 Поверка
  • 6.1 Общие указания

Поверка прибора должна проводиться при его применении в сфере государственного регулирования обеспечения единства измерений. При использовании прибора вне сферы государственного регулирования обеспечения единства измерений допускается проведение калибровки.

Интервал между поверками (межповерочный интервал) - 2 года.

Допускается проведение первичной поверки приборов при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-10-2008.

Периодическая поверка средств измерений в Российской Федерации в случае их использования для измерений на меньшем числе диапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления владельца приборов, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

  • 6.2 Операции поверки

    Таблица 6.2.1 - Операции поверки

    Наименование операции

    Номер пункта методики поверки

    Проведение операции при

    первичной поверке

    периодической поверке

    1. Внешний осмотр

    6.6.1

    Да

    Да

    2. Опробование

    6.6.2

    Да

    Да

    3. Определение основной абсолютной погрешности измерений напряжения переменного тока

    6.7.1

    Да

    Да

    4. Определение основной абсолютной погрешности измерений активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза»

    6.7.2

    Да

    Да

    5. Определение основной абсолютной погрешности измерений электрического сопротивления постоянному току (метаплосвязь) (для ИФН-300)

    6.7.3

    Да

    Да

    Им

    Лист

    № докум.

    Подп.

    Дата

    РАПМ.411218.006РЭ

    Лист

6.3 Средства поверки

  • 6.3.1 При проведении поверки должны применяться средства измерений, перечисленные в таблицах 6.3.1 и 6.3.2.

  • 6.3.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

  • 6.3.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Инв. № подл. I Подп. и дата I Взам.инв. № I Инв. № дуби. I Подп. и дата

Таблица 6.3.1 - Средства поверки

Номер пункта методики поверки

Тип средства поверки

6.6.1 -6.6.2

Визуально

6.7.1

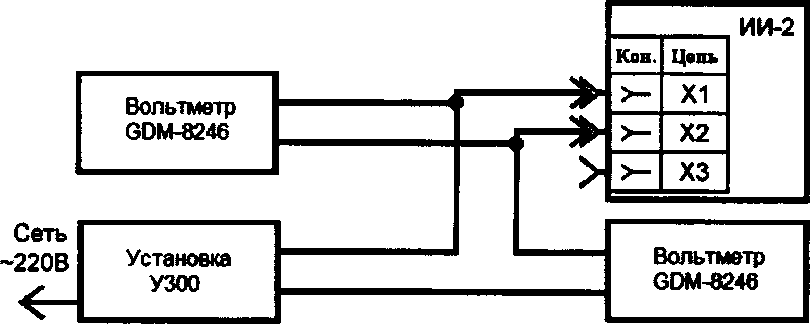

Установка для поверки амперметров и вольтметров на постоянном и переменном токе У300.

Диапазон выходного напряжения переменного тока от 0,5 до 1000 В. Вольтметр универсальный цифровой GDM-8246.

Пределы измерений напряжения переменного тока 0,5; 5; 50; 500; 1000 В. Пределы допускаемой абсолютной погрешности на пределах 50 и 1000 В ±(0,003 Г+30 е.м.р.) В

6.7.2

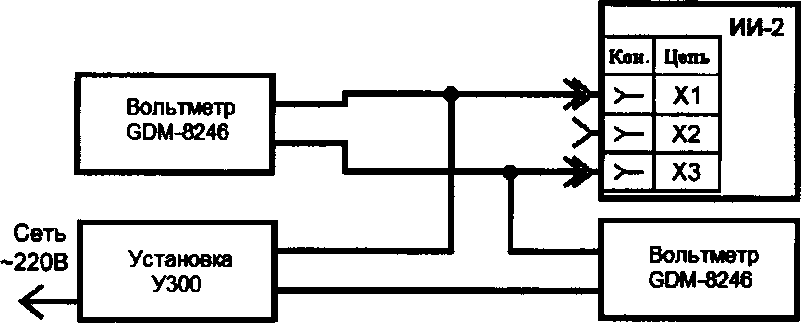

Установка для поверки амперметров и вольтметров на постоянном и переменном токе У300.

Диапазон выходного напряжения переменного тока от 0,5 до 1000 В. Диапазон выходной силы переменного тока от 0,1 до 300 А. Вольтметр универсальный цифровой GDM-8246.

Пределы измерений напряжения переменного тока 0,5; 5; 50; 500; 1000 В. Пределы допускаемой абсолютной погрешности на пределах 50 и 1000 В ±(0,003-U+30 е.м.р.) В.

Пределы измерений силы переменного тока 500 мкА; 5; 50;500 мА; 2;  20 А. Пределы допускаемой абсолютной погрешности

±(0,005-11+15 е.м.р.).

Омметр цифровой Щ34.

Пределы измерений 100 Ом, 1 кОм, 10 кОм, 100 кОм, 1 МОм, 10 МОм, 100 МОм, 1 ГОм. Кл. т. 0,05/0,01.

Испытательная индуктивность ИИ-1 РЛПА.685442.0031)2>3) Испытательная индуктивность ИИ-2 РЛПА.685442.003-01 1)2)3) Провод соединительный. Сопротивление не более 0,3 Ом

6.7.3

Магазин электрического сопротивления Р4834.

Диапазон воспроизведения электрического сопротивления от 10'2 до 1,11-Ю5 Ом. Кл. т. 0,02

Примечания

  • 1) - Изготовитель АО НПФ «Радио-Сервис».

  • 2) - Испытательные индуктивности ИИ-1, ИИ-2 должны быть аттестованы согласно приложению Б.

  • 3) - Параметры испытательной индуктивности приводятся в аттестате. Рекомендуемая форма аттестата приведена в приложении В

Лист

Им

Лист

№ докум.

Подп.

Дата

РАПМ.411218.006РЭ

Таблица 6.3.2 - Вспомогательные средства поверки

Измеряемая величина

Диапазон измерений

Класс точности, погрешность

Тип средства поверки

Температура окружающего воздуха

от 0 до 55 °C

±0,3 °C

Термометр ртутный стеклянный лабораторный ТЛ-4

Относительная влажность воздуха

от 10 до 100 %

±(2-6) %

Психрометр аспирационный М-34-М

Атмосферное давление

от 80 до 106 кПа

±0,2 кПа

Барометр-анероид метеорологический БАММ-1

Напряжение питающей сети переменного тока

от 5 до 462 В

±0,1 %

Измеритель электрических параметров качества, мощности и количества

Частота питающей сети

от 42,5 до 57,5 Гц

±0,01 Гц

электрической энергии телеметрический LPW-305-1

Инв. № подл. I Подл, и дата I Взам.инв. № I Инв. № дуби. | Подл, и дата

6.4 Условия поверки

Поверка должна проводиться при соблюдении следующих условий:

  • - температура окружающего воздуха от плюс 15 до плюс 25 °C;

  • - относительная влажность воздуха от 30 до 80 %;

  • - атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.).

Сеть переменного тока должна соответствовать требованиям, изложенным в

таблице 6.4.1.

Таблица 6.4,1. Требования к сети переменного тока

Наименование характеристики

Значение

Напряжение питающей сети переменного тока

от 198 до 242 В

Частота питающей сети

(50±0,5) Гц

Коэффициент несинусоидальности кривой напряжения, не более

2%

Отклонение напряжения во время измерений, не более

0,5 %

Пульсация напряжения, не более

0,1 %

Полное сопротивление петли «фаза-нуль»

не более 0,7 Ом

  • 6.5 Подготовка к поверке

Перед проведением поверки средства поверки должны быть поверены и подготовлены к работе согласно их руководствам по эксплуатации.

Изм.

Лист

Ks докум.

Подл.

Дата

РАПМ.411218.006РЭ

Лист

i. № подл. I Подл, и дата I Взам.инв. № I Инв. № дубл. I Подл, и дата

Устанавливать испытательные индуктивности следует таким образом, чтобы в радиусе 0,5 метра не располагались крупногабаритные предметы из ферромагнитных материалов.

Если до этого приборы находились в условиях отличных от нормальных, выдержать их в нормальных условиях в течение времени, установленного в руководствах по эксплуатации на данные приборы.

Включить приборы и выдержать время, необходимое для установления рабочего режима.

Испытательные индуктивности ИИ1, ИИ2 следует выдержать при температуре, при которой производится поверка прибора, в течение не менее 3 часов.

Убедиться в том, что сопротивление дополнительного соединительного провода, используемого при поверке, не превышает 0,03 Ом.

Все действия с прибором производятся в соответствии с настоящим РЭ с использованием кабелей измерительных из комплекта поставки прибора.

  • 6.6 Порядок проведения поверки

6.6.1 Внешний осмотр

При проведении внешнего осмотра прибора установить:

  • - соответствие комплектности;

  • - отчетливую видимость всех надписей (маркировки);

  • -  удовлетворительное крепление измерительных гнезд, электрических соединителей, стекла;

  • - отсутствие трещин, царапин, загрязнений мешающих считыванию показаний, грубых механических повреждений наружных частей корпуса прибора.

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

  • 6.6.2 Опробование

Целью опробования является проверка функционирования прибора, при этом опробованию подвергаются приборы, удовлетворяющие требованиям внешнего осмотра.

Включить прибор. В течение двух секунд на индикаторе приборов в правом нижнем углу индикатора будет отображаться номер версии программного обеспечения (ПО). Результат считается положительным, если версия ПО имеет номер не ниже «1.00».

В)

S

Им

Лист

№докум.

Подл.

Дата

РАПМ.411218.006РЭ

Лист

Далее переключить прибор в режим «фаза-нуль». Подключить кабели измерительные к гнездам «L» и «*» прибора, затем подключить прибор к сети переменного тока 220 В, 50 Гц и убедиться в отсутствии на индикаторе предупреждающей надписи о неисправности прибора. Отключить прибор от сети.

Результаты опробования считаются удовлетворительными, если не обнаружено нарушений работоспособности прибора. После этого прибор допускается к поверке.

  • 6.7 Поверка основных метрологических характеристик

6.7.1 Определение основной абсолютной погрешности измерений напряжения

переменного тока.

Собрать схему измерений в соответствии с рисунком 6.7.1.

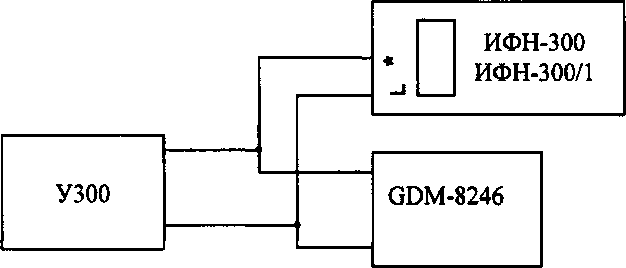

Рисунок 6.7.1 - Схема проверки погрешности измерений напряжения переменного тока

Инв. № подл. I Подп. и дата I Взам.инв. № I Инв. № дуби. I Подп. и дата

Поверяемый прибор должен находиться в режиме «фаза-нуль». Устанавливая на установке У300 напряжение величиной 20, 100, 200, 300 и 450 В частотой 50 Гц, измерять его эталонным вольтметром переменного тока и снимать показания с поверяемого прибора. Определить абсолютную погрешность измерений напряжения по формуле:

AU = Ux - иэ,

где Ux - показания прибора, В;

Us - показания эталонного вольтметра, В.

Результаты поверки считаются удовлетворительными, если погрешность измерений не превышает значений, указанных в таблице 1.2.1.

  • 6.7.2 Определение основной абсолютной погрешности измерений активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза»

    Лист

    № докум.

    Подп.

    Дата

    РАПМ.411218.006РЭ

    Лист

Метод основан на проведении серии измерений активного и реактивного сопротивлений на линии с низким внутренним сопротивлением и испытательными индуктивностями, имитирующими линии с различными активными и реактивными сопротивлениями.

Перед процедурой проверки следует провести корректировку нуля кабелей измерительных и дополнительного соединительного провода согласно п. 2.2.4 настоящего РЭ. Для этого подключить кабели измерительные к гнездам «О» - «Ж» прибора ИФН-300 или к гнездам «Ж» - «>0<» прибора ИФН-300/1, а дополнительный соединительный провод подключить к свободным клеммам кабелей измерительных.

Проверка производится по схемам, изображенным на рисунках 6.7.2.1 и 6.7.2.2

Сеть -220В

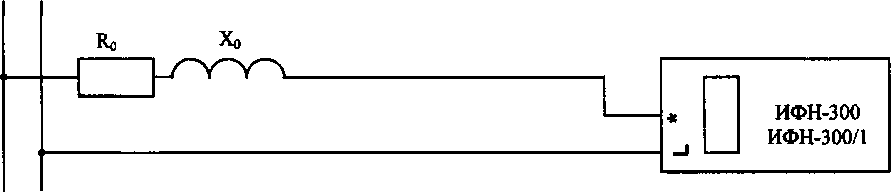

Рисунок 6.7.2.1

Инв. № подл. I Подп. и дата I Взам.инв. № I Инв. № дубл. I Подл, и дата

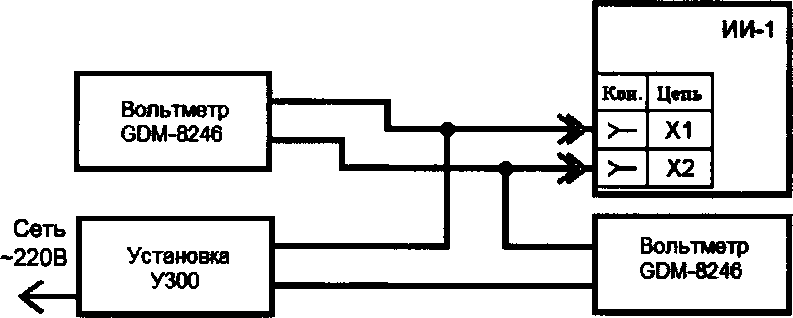

Рисунок 6.7.2.2

Подключить прибор к сети переменного тока, используя кабели измерительные и дополнительный соединительный провод (6.7.2.1). Провести серию из пяти измерений собственного активного и реактивного сопротивлений сети и вычислить их средние значения Ro и Хо соответственно.

На рисунках:

Ro и Хо - активное и реактивное сопротивление сети, Ом;

Rs и Хэ - активное и реактивное сопротивление испытательных индуктивностей ИИ-1 и ИИ-2, Ом.

Паи.

Лист

№ докум.

Подп.

Дата

РАПМ.411218.006РЭ

Лист

Произвести серию измерений суммарного активного (Ro+Ra) и реактивного (Хо+Хэ) сопротивлений, поочередно подключая в качестве добавочного сопротивления (рисунок 6.7.2.2) испытательную индуктивность ИИ-1 гнездами Х1-Х2, ИИ-2 гнездами Х1-Х2, ИИ-2 гнездами Х1-ХЗ.

Вычислить полное сопротивление сети и ИИ по формуле:

z0+3 = 7(Ro+R3)2+(xo+x3)2

Инв. № подл. I Подл, и дата I Взам.инв. № I Инв. № дубл. I Подл, и дата

Определить абсолютную погрешность измерений активного сопротивления:

AR — R — Ro — Ra,

где R - измеренное значение активного сопротивления, Ом;

Ro - внутреннее активное сопротивление сети, Ом;

Ra =  Rao*(1+O,OO39*(T-To)) - активное сопротивление испытательной

индуктивности при температуре Т, Ом;

Rao - активное сопротивление испытательной индуктивности при температуре То, содержится в аттестате испытательной индуктивности, Ом;

То - температура, при которой производилась аттестация испытательной индуктивности, содержится аттестате испытательной индуктивности, °C;

Т - температура окружающего воздуха на момент проведения поверки прибора, °C.

Для снижения влияния разогрева испытательной индуктивности от протекания измерительного тока прибора рекомендуется каждое ее последующее включение проводить после двухминутного перерыва.

Аналогично определить абсолютную погрешность измерений реактивного сопротивления по формуле;

ДХ = Х-Х0-Хэ, где X - измеренное значение реактивного сопротивления, Ом;

Хо - внутреннее реактивное сопротивление сети, Ом;

Хэ - реактивное сопротивление испытательной индуктивности, содержится в аттестате испытательной индуктивности, Ом.

Аналогично определить абсолютную погрешность измерений полного сопротивления по формуле:

AZ = Zo+3-Z, где Zo+э - полное сопротивление сети и ИИ, Ом;

Z - измеренное значение полного сопротивления, Ом.

Иле

Лист

№ докум.

Подл.

Дата

РАПМ.411218.006РЭ

Лист

Результаты поверки считаются удовлетворительными, если погрешность измерений не превышает значений, указанных в таблице 1.2.1.

  • 6.7.3 Определение основной абсолютной погрешности измерений электрического сопротивления постоянному току (металлосвязи) (для ИФН-300)

Для проверки погрешности измерений сопротивления необходимо:

  • - подключить к гнездам «Ж» и «Q » магазин сопротивлений Р4834;

  • - выбрать на приборе режим измерений сопротивления металлосвязи;

  • - установить эталонное сопротивление равным нулю, провести коррекцию нуля (см. п.2.4.4);

  • - установить на магазине эталонные сопротивления согласно таблице 6.7.3 и проводить измерение.

Результаты поверки считаются удовлетворительными, если показания прибора находятся в пределах допускаемой основной погрешности в соответствии с таблицей 6.7.3.

Таблица 6.7.3 - Пределы допускаемой основной абсолютной погрешности измерений

Эталонное сопротивление

Измеренное сопротивление (нижний предел)

Измеренное сопротивление (верхний предел)

0,20 Ом

0,16 Ом

0,24 Ом

0,95 Ом

0,89 Ом

1,01 Ом

1,Ю0м

1,04 Ом

1,16Ом

9,50 Ом

9,19 0м

9,82 Ом

11,0 Ом

10,4 Ом

11,6 Ом

95,0 Ом

91,9 0м

98,2 Ом

110 Ом

104Ом

116 0м

950 Ом

919 0м

982 Ом

  • 6.8 Завершение поверки

Используя кабели измерительные, поставляемые в комплекте с прибором, произвести корректировку нуля согласно п. 2.4.4.

Им

Лист

№ докум.

Подл.

Дата

РАПМ.411218.006РЭ

Лист

  • 6.9 Оформление результатов поверки

Прибор, прошедший поверку с положительным результатом, признаётся годным и допускается к применению. В руководство по эксплуатации и (или) Свидетельство о поверке наносится знак поверки, производится запись о годности к применению и (или) выдается свидетельство о поверке по форме, установленной Приказом Минпромторга № 1815 от 02.07.2015 г.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.

Заместитель начальника отдела испытаний

ООО «ИЦРМ»                                  Ю.А. Винокурова

Лист

№ докум.

Подп.

Дата

Инв. № подл. I Подл, и дата I Взам.инв. Ns I Инв. № дубл. I Подп. и дата

РАПМ.411218.006РЭ

Лист

29

7 Свидетельство о приемке

ИФН-300   ИФН-300/1

ненужное зачеркнуть

№______________

регистрационный номер

соответствует техническим условиям РАПМ.411218.006ТУ и признан годным для эксплуатации.

Начальник ОТК

МП      _______________ _________________

личная подпись              расшифровка подписи

число, месяц, год

Инв. № подл. I Подл, и дата I Взам.инв. № I Инв. № дуби. I   Подл, и дата

8 Сведения о первичной поверке

Средство измерений

ИФН-300   ИФН-300/1       №________________________

ненужное зачеркнуть                      регистрационный номер

на основании результатов первичной поверки признано соответствующим установленным в описании типа метрологическим требованиям и пригодным к применению в сфере государственного регулирования обеспечения единства измерений.

Дата первичной поверки_______________________

число, месяц, гад

МК                Поверитель _____________________________

подпись представителя метрологической службы

Ияи.

Лист

№ докум.

Подл.

Дата

РАПМ.411218.006РЭ

Лист

9 Гарантии изготовителя

Предприятие-изготовитель гарантирует соответствие прибора требованиям технических условий РАПМ.411218.006ТУ при соблюдении правил эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации прибора 18 месяцев с даты изготовления или даты продажи (при наличии соответствующей отметки о продаже), но не более 24 месяцев с даты изготовления.

Гарантийный срок эксплуатации продлевается на период от подачи рекламации до устранения неисправностей.

Гарантийный срок эксплуатации не распространяется на аккумулятор.

Реквизиты предприятия-изготовителя:

426000, Россия, г. Ижевск, а/я 10047, ул. Пушкинская, 268, АО «НПФ «Радио-Сервис».

Тел. (3412)43-91-44. Факс. (3412) 43-92-63.

E-mail: office@radio-service.ru Интернет: www.radio-service.nj

i. № подл. I Подл, и дата I Взам.инв. № I Инв. № дубл. I Подп. и дата

Заполняется фирмой-продавцом: Дата продажи________________

Наименование продавца_______

Адрес продавца______________

Телефон продавца___________

Место для печати

РАПМ.411218.006РЭ

Лист

10 Сведения о движении прибора при эксплуатации

10.1 Сведения о движении прибора при эксплуатации приводят в таблице 10.

Таблица 10 - Сведения о движении прибора при эксплуатации

Дата установки

Где установлено

Дата снятия

Наработка

Причина снятия

Подпись лица, проводившего установку (снятие)

с начала эксплуатации

после последнего ремонта

10.2 Сведения о приеме и передаче прибора приводят в таблице 11. Таблица 11 - Сведения о приеме и передаче прибора

Инв. № подл. I Подп. и дата I Взам.инв. № I Инв. № дубл. I Подп. и дата

Дата

Состояние прибора

Основание (наименование, номер и дата документа)

Предприятие, должность и подпись

Примечание

сдавшего

принявшего

Им

Лист

№ докум.

Подп.

Дата

РАПМ.411218.006РЭ

Лист

Инв. № подл. I Подп. и дата I Взам.инв. № I Инв. № дубя. I Подл, и дата

Приложение А

(обязательное)

Калибровка прибора

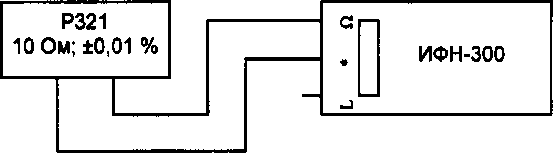

Калибровка прибора осуществляется с помощью эталонной меры сопротивления - катушки электрического сопротивления Р321 (10 Ом, кл. т. 0,01). Перед проведением калибровки следует выдержать катушку и калибруемый прибор при комнатной температуре не менее 2 часов.

Для проведения калибровки следует выполнить следующие действия: -удерживая нажатой кнопку «Rx/J», включить прибор кнопкой «©»;

-с помощью кнопок «МЕНЮ/Т» и «РЕЖИМ/А» следует выставить трехзначное число - индивидуальный для данного прибора пароль и нажать кнопку «Rx/J». Индивидуальный пароль высылается предприятием-изготовителем по запросу уполномоченной организации;

-подключить кабели измерительные к разъемам прибора «*» и «О». Свободные концы соединить друг с другом, обеспечив при этом хороший электрический контакт соединения;

-нажать кнопку «Rx/J». При этом на индикатор выводится ориентировочное суммарное сопротивление кабелей измерительных и внутренних цепей прибора. Если это сопротивление более 0,2 Ом, выводится сообщение «R проводов > 0,2 Ом», в таком случае следует сменить кабели;

-подключить концы кабелей измерительных к катушке электрического сопротивления электрической, как это показано на рисунке А.1;

-нажать кнопку «Rx/J», через 2 сек прибор перейдет к следующему этапу; -переключить кабели измерительные к разъемам прибора «L» и «О». Свободные концы соединить друг с другом. Нажать кнопку «Rx/J»;

-в случае успешного завершения процесса калибровки прибор индицирует сопротивление измерительного резистора, затем выключается.

Им

Лист

№ докум.

Подп.

Дата

РисунокА.1

РАПМ.411218.006РЭ

Лист

Приложение Б (обязательное)

Инструкция по аттестации испытательной индуктивности ИИ-1

(РЛПА.685442.003) и испытательной индуктивности ИИ-2 (РЛПА.685442.003-01)

Испытательные индуктивности (далее - ИИ) должны подвергаться периодической аттестации с периодичностью не реже одного раза в год.

Перед проведением аттестации ИИ ее следует выдержать не менее 2 часов в помещении, в котором будет проводиться аттестация.

Аттестация ИИ-1 осуществляется в следующей последовательности.

  • 1 Измерить частоту F сети переменного тока 220 В, от которой питается установка УЗОО, с помощью измерителя LPW-305-1.

  • 2 Измерить активное сопротивление R аттестуемой ИИ омметром Щ34.

  • 3  Собрать схему измерений полного сопротивления ИИ методом амперметра-вольтметра в соответствие с рисунком Б.1, подключив последовательно к УЗОО аттестуемую ИИ с вольтметром GDM-8246 в режиме амперметра. Параллельно ИИ подключить второй вольтметр GDM-8246 в режиме измерений напряжения переменного тока.

    . N® подл. I Подл, и дата I Взам.инв. № I Инв. № дубл. I Подп. и дата

    Рисунок Б.1

  • 4 Перевести установку УЗОО в режим выхода переменного тока и плавно выставить ток 0,1 ±0,02 А для ИИ-1 (РЛПА.685442.003) и 0,5±0,1 А для ИИ-2 (РЛПА.685442.003-01). Снять показания тока I в цепи и напряжения U на ИИ по показаниям вольтметров GDM-8246. Плавно убавить ток до нуля. Время измерений не должно превышать 10 секунд.

  • 5 Выполнить пункт 4 три раза. Вычислить среднее арифметическое значение тока Icp. в цепи и напряжения Ucp. на ИИ.

    Им

    Лист

    № докум.

    Подп.

    Дата

    РАПМ.411218.006РЭ

    Лист

  • 6 Рассчитать реактивное сопротивление ИИ по следующей формуле:

X = ((Ucp./lcp.)2 - R2)0'5 * 50 / F , где иср- среднее значение напряжения на ИИ, В;

1ср— среднее значение тока через ИИ, А;

R - активное сопротивление ИИ, Ом;

F - частота сети переменного тока, Гц.

  • 7 Измерить температуру окружающего воздуха вблизи ИИ термометром ТЛ-4.

  • 8 Занести в аттестат ИИ обозначение гнезд, к которым производилось подключение Х1-Х2 или Х1-ХЗ, активное R и реактивное X сопротивления, а также температуру окружающего воздуха, при которой производилась аттестация. Рекомендуемая форма аттестата - в приложении В.

Для аттестации ИИ-2 следует выполнить пункты 1-8, подключая приборы к гнёздам Х1-Х2 и Х1-ХЗ ИИ (см. рисунки Б.2 и Б.З).

Инв. № подл. | Подп. и дата | Взам.инв. № I Инв. № дубя. I Подл, и дата

Рисунок Б.2

Рисунок Б.З

Им.

Лист

№ докум.

Подп.

Дата

РАПМ.411218.006РЭ

Лист

Приложение В

(рекомендуемое)

Форма Аттестата испытательных индуктивностей

Форма аттестата испытательных индуктивностей ИИ-1 (РЛПА.685442.003) и ИИ-

2 (РЛПА.685442.003-01) имеет следующий вид:

Гнезда

Активное сопротивление, Ом

Реактивное сопротивление на частоте 50 Гц, Ом

Температура, °C

Подпись Дата

i. № подл. I Подл, и дата I Взам.инв. № I Инв. № дубл. I Подп. и дата

ев к

№м.

Лист

№ докум.

Подп.

Дата

РАПМ.411218.006РЭ

Лист

i. № подл. I Подл, и дата I Взам.инв. № I Инв. № дубя. I Подл, и дата

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в докум.

докум.

Входящий № сопроводительного документа и дата

Подпись

Дата

измененных

замененных

новых

аннулиро

ванных

РАПМ.411218.006РЭ

Лист

37

№м.

Лист

№ докум.

Подл.

Дата

Инв. Ns подл. I Подл, и дата I Взам.инв. № I Инв. № дубл. I Подл, и дата

РАПМ.411218.006РЭ

Лист

38

Изм.

Лист

№ докум.

Подл.

Дата

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
