Государственная система обеспечения единства измерений

Газоанализаторы стационарные ИГАС

МЕТОДИКА ПОВЕРКИ

МП-213/10-2020

г. Чехов, 2020 г.

1.   Общие положения

  • 1.1 Настоящая методика поверки распространяется на Газоанализаторы стационарные ИГ АС (далее по тексту - газоанализаторы) производства ООО «Левин Фотонике», Россия и устанавливает методику их первичной и периодической поверки.

2.   Перечень операций поверки средства измерений

  • 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице

1.

Таблица 1 - Перечень операций поверки средства измерений

Наименование этапа поверки

№ пункта документа по поверке

Обязательное проведение операции при поверке

первичной

периодической

1

Внешний осмотр

7

Да

Да

2

Подготовка и опробование средства измерений

8

Да

Да

3

Проверка программного обеспечения средства измерений

9

Да

Да

4

Определение метрологических характеристик средства измерений

10

Да

Да

5

Подтверждение соответствия средства измерений метрологическим требованиям

11

да

да

1.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

3.   Требования к условиям проведения поверки

  • 3.1 При проведении поверки соблюдают следующие нормальные условия:

температура окружающей среды, °C                            от +15 до +25

относительной влажности окружающей среды, %                от 30 до 80

атмосферное давление, кПа                                     от 84 до 106,7

мм рт. ст.                                  от 630 до 800

4.   Требования к специалистам, осуществляющим поверку

  • 4.1 К проведению поверки допускается персонал, изучивший эксплуатационную документацию на поверяемый газоанализатор и средства измерений, участвующих при проведении поверки.

5. Метрологические и технические требования к средствам поверки При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Сведения о средствах поверки

Номер пункта методики поверки

Наименование эталонного СИ или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

Метрологические характеристики СИ, требования к оборудованию

7-10

Измеритель влажности и температуры ИВТМ-7 М 5-Д (per. № 71394-18)

Диапазон измерения температуры от -45 до +60 °C, ПГ: ±0,5 °C от -45 до -20 °C включ.

±0,2 °C св. -20 до +60 °C включ.

10

Ротаметр с местными показаниями стеклянный РМС, РМС-А-0,063 ГУЗ-2, (per. № 67050-17)

Кл.точности 4

Номер пункта методики поверки

Наименование эталонного СИ или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

Метрологические характеристики СИ, требования к оборудованию

Генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 per. № 62151-15 (per. №62151-15)

Рабочий эталон 1-го разряда по Приказу        Федерального

агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664

Стандартные образцы состава газовых смесей ГСО в баллонах под давлением

Рабочие эталоны 1 -го и 2-го разряда по Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664.

Азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением

-

Секундомер электронный Интеграл С-01 (рег.№ 44154-16)

Диапазоны измерений

(от 0 до 59,99 с; от 0 до 9 ч. 59 мин. 59,99 с)

ПГ± (9.6х10'бхТх+0,01) с, Тх-значение измеренного интервала времени

Трубка фторопластовая по ТУ 6-05-2059-87*

-

Вентиль точной регулировки ВТР-1, АПИ4.463.008 или натекатель Н-12, диапазон рабочего давления (0-150) кгс/см2*

-

  • 1) Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А настоящей МП-213/10-2020;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

  • 2) все средства поверки, кроме отмеченных в таблице 2 знаком «*», должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта;

  • 3) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью

6. Требования (условия) по обеспечению безопасности проведения поверки

  • 6.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

  • 6.2 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 6.3 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать «Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением"», утвержденным Госгортехнадзором России от 25.03.2014 №116;

  • 6.4 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

  • 6.5 К поверке допускаются лица, изучившие руководство по эксплуатации.

7.   Внешний осмотр

  • 7.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

  • - соответствие комплектности перечню, указанному в руководстве по эксплуатации;

  • - соответствие маркировки требованиям эксплуатационной документации;

  • - газоанализатор не должен иметь видимых механических повреждений, влияющих на работоспособность.

  • 7.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

8.   Подготовка к поверке и опробование средства измерений

  • 8.1 Подготовка к поверке

    • 8.1.1 Выполнить мероприятия по обеспечению условий безопасности.

    • 8.1.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

    • 8.1.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

    • 8.1.4 Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

    • 8.1.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

  • 8.2 Опробование

  • 8.2.1. При опробовании проверяют общее функционирование газоанализатора, для чего на газоанализатор подается электрическое питание, после чего запускается процедура тестирования. По окончанию процедуры тестирования газоанализатор переходит в режим измерений.

  • 8.2.2. Газоанализатор считается прошедшим опробование, если во время тестирования отсутствуют сообщения об отказе и после окончания времени прогрева газоанализатор переходит в режим измерений (на дисплее отображается измерительная информация).

9.   Подтверждение соответствия программного обеспечения средства измерений

  • 9.1 Для проверки соответствия программного обеспечения (ПО) выполняют следующие операции:

  • - проводят визуализацию идентификационных данных ПО газоанализатора (номер версии встроенного ПО отображается в правом верхнем углу окна программы «IGASToolBox.exe»;

  • - сравнивают полученные данные с идентификационными данными, указанными в таблице 1.

  • 9.2 Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

LSF-224

Номер версии (идентификационный номер) ПО

2.24

10. Определение метрологических характеристик средства измерений

  • 10.1 Определение погрешности газоанализатора

Определение погрешности газоанализатора проводят в следующем порядке:

  • 1) Собирают схему проведения поверки, приведенную на рисунке Б.1 Приложения Б.

  • 2) Подают на вход газоанализатора ГС (таблица А.1 Приложения А, в соответствии с определяемым компонентом) в последовательности -№№ 1-2-3-2-1-3;

Расход ГС (0,5 ±0,1) дм3/мин, время подачи не менее утроенного номинального времени установления показаний по уровню 0,9 (Точном, Таблица В.1 и В.2, Приложения В)

  • 3) Фиксируют значение, отображаемое на дисплее газоанализатора;

  • 10.2 Определение вариации показаний газоанализатора

Определение вариации показаний допускается проводить одновременно с определением погрешности по п.п.10.1.

Фиксировать показывания газоанализатора при подаче ГС № 2.

  • 10.3 Определение времени установления показаний

Определение времени установления показаний проводят в следующем порядке:

Подать на вход газоанализатора ГС № 3, включить секундомер и зафиксироваьт показания через tl, равное Точном и t2, равное ЗТо,9ном

11. Подтверждение соответствия средства измерений метрологическим требованиям

  • 11.1 Рассчитать значение приведенной (yi, %) погрешности по формуле:

п =        ■ 100 %,                    (1)

Гв

где С, - установившиеся показания на дисплее газоанализатора в i-ой точке поверки, массовая концентрация, мг/м3;

- действительное значение содержания определяемого компонента, массовая кон-центрация, мг/м3;

Св - верхнее значение диапазона измерений, массовая концентрация, мг/м3.

Результат определения погрешности газоанализатора считают положительным, если полученные значения погрешности во всех точках поверки не превышает пределов, указанных в таблицах В.1 и В.2 Приложения В.

  • 11.2 Рассчитать значение вариации показаний газоанализатора vz, в долях от предела допускаемой основной приведенной погрешности по формуле:

рБ_рМ

Vv =      • 100 %,                      (2)

' СвТо

где С®, Cj - результат измерений массовой концентрации, при подходе к точке поверки 2 со стороны больших и меньших значений, мг/м3;

уо - предел допускаемой основной приведенной погрешности поверяемого газоанализатора.

Результат считается положительным, если полученные значения вариации не превышают 0,5 в долях от предела допускаемой основной погрешности.

  • 11.3 результат определения времени установления показаний считают положительными, если выполняется условие:

Ctl < 0,9 ■ Ct2,

(3)

где Cti, Ct2 - значение показаний газоанализатора через время tl и t2 после подачи ГС, а время установления показаний соответствует приведенным в таблицах В.1 и В.2 Приложения В.

12. Оформление результатов поверки

  • 7.1 Результаты поверки оформляются протоколом, составленным в произвольной форме, и содержащее результаты по каждому пункту раздела 6 настоящей методики поверки.

  • 7.2 При положительных результатах поверки газоанализатор признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на свидетельство о поверке и (или) паспорт в соответствии с действующим законодательством.

  • 7.3 При отрицательных результатах поверки газоанализатор признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается извещение о непригодности с указанием основных причин в соответствии с действующим за

конодательством .

В.В. Гуря

Разработчик:

Руководитель ЛОЕИ

ООО «ПРОММАШ ТЕСТ»

Стажер

А.Ф. Исангужин

Приложение А

(обязательное)

Технические характеристики ГС, используемых при поверке газоанализаторов

Таблица А.1 - Технические характеристики ГС, используемых при поверке газоанализаторов

Определяемый компонент

Диапазон измерений

Номинальное значение определяемого компонента в ПГС, пределы допускаемого отклонения

Номер ГС по реестру ГСО или Источник ГС

ПГС№1

ПГС №2

ПГС№3

Гексафторид серы (SF6)

от 0 до 6000 мг/м3

азот

-

-

о.ч. сорт 1-ый по

ГОСТ 9293-74

-

3000 ±10%

5400 ±10%

ГСО 10532-2014

от 0 до 12000 мг/м3

азот

-

-

о.ч. сорт 1-ый по

ГОСТ 9293-74

-

6000 ±10%

10800 ±10%

ГСО 10532-2014

Продукты распада гексафторид серы (по диоксид серы SO2)

от 0 до 300 мг/м3

азот

-

-

о.ч. сорт 1-ый по

ГОСТ 9293-74

-

150 ±10%

270 ±10%

ГСО 10538-2014

1,1,1,2-тет-рафторэтан (R-134a) [C2H2F4]

от 0 до 4240 мг/м3

азот

-

-

о.ч. сорт 1-ый по

ГОСТ 9293-74

-

2120 ±10%

3816 ±10%

ГСО 10549-2014

от 0 до 8480 мг/м3

азот

-

-

о.ч. сорт 1-ый по

ГОСТ 9293-74

-

4240 ±10%

7632 ±10%

ГСО 10549-2014

Пентафторэтан (R-125) [C2HF5]

от 0 до 4990 мг/м3

азот

-

-

о.ч. сорт 1-ый по

ГОСТ 9293-74

-

2495 ±10%

4491 ±10%

ГСО 10549-2014

от 0 до 9980 мг/м3

азот

-

-

о.ч. сорт 1-ый по

ГОСТ 9293-74

-

4990 ±10%

8982 ±10%

ГСО 10549-2014

Хлордифторме-тан (R-22) [CHCIF2]

от 0 до 3600 мг/м3

азот

-

-

о.ч. сорт 1-ый по

ГОСТ 9293-74

-

1800 ±10%

3240 ±10%

ГСО 10549-2014

от 0 до 7200 мг/м3

азот

-

-

о.ч. сорт 1 -ый по

ГОСТ 9293-74

-

3600 ±10%

6480 ±10%

ГСО 10549-2014

1,2,2-трихлорт-рифторэтан (R-113) [C2CI3F3]

от 0 до 7790 мг/м3

азот

-

-

о.ч. сорт 1-ый по

ГОСТ 9293-74

-

3895 ±10%

7011 ±10%

ГСО 10549-2014

от 0 до 15580 мг/м3

азот

-

-

о.ч. сорт 1-ый по

ГОСТ 9293-74

-

7790 ±10%

14022 ±10%

ГСО 10549-2014

Продолжение таблицы А. 1

Определяемый компонент

Диапазон измерений

Номинальное значение определяемого компонента в ПГС, пределы допускаемого отклонения

Номер ГС по реестру ГСО или Источник ГС

ПГС№1

ПГС №2

ПГС №3

Дихлордифтор-метан (R-12) [CCI2F2]

от 0 до 251 мг/м3

азот

-

-

о.ч. сорт 1-ый по

ГОСТ 9293-74

-

125,5 ±10

%

225,9 ±10%

ГСО 10549-2014

от 0 до 503 мг/м3

азот

-

-

о.ч. сорт 1-ый по

ГОСТ 9293-74

-

251,5 ±10

452,7 ±10%

ГСО 10549-2014

1,1,1,2,3,3,3-гептафторпро-пан (R-227ea) [C3HF7]

от 0 до 7070 мг/м3

азот

-

-

о.ч. сорт 1-ый по

ГОСТ 9293-74

-

3535 ±10%

6363 ±10%

ГСО 10549-2014

от 0 до 35350 мг/м3

азот

-

-

о.ч. сорт 1-ый по

ГОСТ 9293-74

-

17675 ±10

%

31815 ±10 %

ГСО 10549-2014

Фреон R407c

(Хладон)2)

от 0 до 3583 мг/м3

азот

-

-

о.ч. сорт 1-ый по

ГОСТ 9293-74

-

1791,5 ±10

3224,7 ±10

%

ГСО 10550-2014

от 0 до 7165 мг/м3

азот

-

-

о.ч. сорт 1-ый по

ГОСТ 9293-74

-

3582 ±10%

6448 ±10 %

ГСО 10550-2014

11 Азот о.ч. сорт 1-ый по ГОСТ 9293-74

2) Смесь хладонов (по массе): R32 (CH2F5) - 23%, R125 (C2HF5) - 25 %, R134a (C2H2F4) - 52%.

Приложение Б

(обязательное)

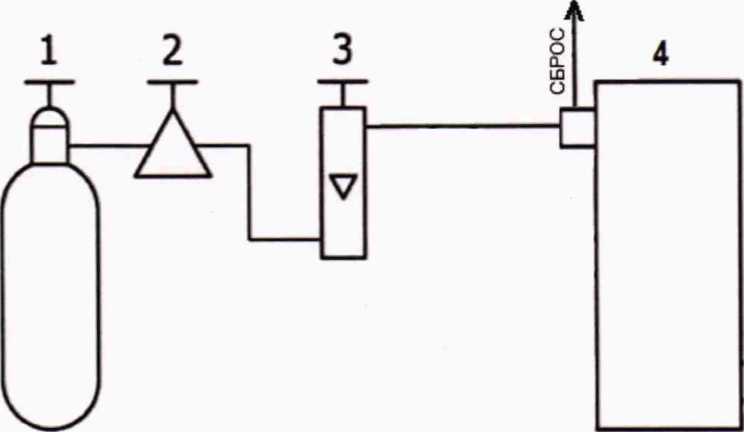

Схема подачи ГС, при поверке газоанализаторов
  • 1 - источник ГС (баллон, ГГС 03-03 и т.д.);

  • 2 - вентиль тонкой регулировки;

    • 3 - ротаметр (индикатор расхода);

    • 4 - газоанализатор;

Рисунок Б.1 - Схема подачи ГС, при поверке газоанализаторов

Приложение В

(обязательное)

Метрологические характеристики

Таблица В.1 - Основные метрологические характеристики газоанализаторов ИГАС модификации ИГАС IR

Определяемый компо

нент

Диапазон измерений массовой концентрации определяемого компонента

Пределы допускаемой основной приведенной0 погрешности, %

Гексафторид серы (SF6)

от 0 до 6000 мг/м3

±10

от 0 до 12000 мг/м3

1,1,1,2-тетрафторэтан (R-134a) [C2H2F4]

от 0 до 4240 мг/м3

от 0 до 8480 мг/м3

Пентафторэтан (R-125) [C2HF5]

от 0 до 4990 мг/м3

от 0 до 9980 мг/м3

Хлордифторметан

(R-22) [CHCIF2]

от 0 до 3600 мг/м3

от 0 до 7200 мг/м3

1,2,2-трихлортрифторэтан (R-113) [C2CI3F3]

от 0 до 7790 мг/м3

от 0 до 15580 мг/м3

Дихлордифторметан (R-12) [CCI2F2]

от 0 до 251 мг/м3

от 0 до 503 мг/м3

1,1,1,2,3,3,3 -гептафтор-пропан (R-227ea) [C3HF7]

от 0 до 7070 мг/м3

от 0 до 35350 мг/м3

Фреон R407c

(Хладон)2)

от 0 до 3583 мг/м3

от 0 до 7165 мг/м3

0 Приведенная погрешность нормирована к верхнему значению диапазона измерений;

2) Смесь хладонов (по массе): R32 (CH2F5) - 23%, R125 (C2HF5) - 25 %, R134a (C2H2F4) - 52%;

- время установления показаний То,9 не более 50 секунд.

Таблица В.2 - Основные метрологические характеристики газоанализаторов ИГАС модифи

кации ИГАС IR-2C

Определяемый компонент

Диапазон измерений массовой концентрации определяемого компонента

Пределы допускаемой основной приведенной0 погрешности, %

Гексафторид серы (SF6)

от 0 до 6000 мг/м3

±10

от 0 до 12000 мг/м3

Продукты распада гексафторид серы (по диоксид серы SO2)

от 0 до 300 мг/м3

0 Приведенная погрешность нормирована к верхнему значению диапазона измерений;

- время установления показаний То,9 не более 50 секунд

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
