Методика поверки «ГСИ. Газоанализаторы стационарные ЭРИС-ОПТИМА ПЛЮС модели ЭРИС-ОПТИМА ПЛЮС М» (МП-242-1580-2013)

Дирек юр ФГУП

им. Д.И. Менделеева"

Государственная система обеспечения единства измерений

Газоанализаторы стационарные ЭРИС-ОПТИМА ПЛЮС модели ЭРИС-ОПТИМЛ ПЛЮС М Методика поверки

МП-242-1580-2013

(с изменением № 1)

Руководитель научно-исследовательского о г. ic.ia

государственных 'пилонов

в области физико-химических измерений

г. Санкт-Петербург 2017 г.

Настоящая методика поверки распространяется на газоанализаторы стационарные ЭРИС-ОПТИМА ПЛЮС модели ЭРИС-ОПТИМА ПЛЮС М (кроме паров нефтепродуктов) (далее - газоанализаторы) и устанавливает методы их первичной поверки до ввода в эксплуатацию и периодической поверки в процессе эксплуатации.

Поверка газоанализаторов стационарных ЭРИС-ОПТИМА ПЛЮС НС-версии для контроля паров нефтепродуктов осуществляется в соответствии с документом МИ 3328-11 "Газоанализаторы и сигнализаторы паров нефтепродуктов. Методика поверки".

Настоящая методика поверки распространяется только на газоанализаторы, вводимые в эксплуатацию после даты утверждения приказа о внесении изменений в описание типа, влияющих на метрологические характеристики, и приказа о переоформлении свидетельства 52210 об утверждении типа¹).

(Измененная редакция, изм. № 1)

Интервал между поверками - два года.

Примечание - при использовании газоанализаторов в составе измерительных систем, прошедших испытания для целей утверждения типа средств измерений, поверка производится в соответствии с методикой поверки соответствующей системы, утвержденной в установленном порядке.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

При использовании настоящей методики поверки рекомендуется проверить даты соответствующих приказов на сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет по адресу http://gost.ru.

Примечания:

• 1) газоанализаторы, при периодической поверке которых используются коэффициенты пересчета и газовые смеси, содержащие поверочный компонент, подлежат поверке в объеме операций первичной поверки не реже чем один раз в пять лет для контроля стабильности поправочных коэффициентов и их корректировки (при необходимости);

• 2) после ремонта, связанного с заменой оптического модуля или его элементов и/или юстировки, газоанализаторы подлежат поверке в объеме операций первичной поверки;

• 3) *подтверждение соответствия программного обеспечения при периодической поверке про-

водится только при наличии ручного запросчика SHC-1.________________________________________

(Измененная редакция, изм. № 1)

• 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

• 2.1   При проведении поверки должны быть соблюдены требования безопасности, изложенные в руководстве по эксплуатации АПНС.421545.000 РЭ.

• 2.2   Требования техники безопасности:

• - для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75;

• - при эксплуатации ГС в баллонах под давлением согласно Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением", утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. № 116.

(Измененная редакция, изм. № 1)

• 2.3   Не допускается сбрасывать газовые смеси в атмосферу рабочих помещений.

• 2.4   Помещение должно быть оборудовано приточно-вытяжной вентиляцией.

3.1 При проведении поверки должны быть применены средства, указанные в таблице 2 и газовые смеси (ГС), указанные в таблицах 3 и 4.

Таблица 2 - Средства поверки

- Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в таблице 3, при выполнении следующих условий:

• - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

• - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

Таблица 3 - Технические характеристики ГС, используемых при первичной поверке газоанализаторов ЭРИС-ОПТИМА ПЛЮС модели ЭРИС-ОПТИМА ПЛЮС М

(Измененная редакция, изм. № 1)

Таблица 4 - Технические характеристики ГС, используемых при периодической поверке газо анализаторов

(Измененная редакция, изм. № 1)

• 4.1   При проведении поверки должны быть соблюдены следующие условия:

температура окружающего воздуха, °C                                            20 ± 5

относительная влажность окружающего воздуха, %                             от 30 до 80

атмосферное давление, кПа                                                  от 90 до 110

напряжение питания постоянным током, В                                       24 ± 1,2

• 5.1   Подготовить к работе эталонные средства измерений или вспомогательные средства поверки в соответствии с требованиями их эксплуатационной документации

• 5.2   Проверить комплектность поверяемого газоанализатора в соответствии с разделом 1.3 руководства по эксплуатации АПНС.421545.000 РЭ - при первичной поверке.

¹⁾ - значение коэффициентов пересчета на поверочный компонент пропан определено в процессе испытаний в целях утверждения типа (для ГС № 1 значение коэффициента равно 1,0).

• 5.3   Подготовить газоанализатор к работе в соответствии с разделом 2.1 руководства по эксплуатации АПНС.421545.000 РЭ.

• 5.4   Выдержать ГС в баллонах под давлением и поверяемые газоанализаторы в помещении, в котором будет проводиться поверка, в течение не менее 24 ч.

• 6.1   Внешний осмотр

При внешнем осмотре должно быть установлено:

отсутствие механических повреждений (царапин, вмятин и др.), влияющих на работоспособность составных частей газоанализатора;

наличие маркировки газоанализатора согласно требованиям раздела 1.5 руководства по эксплуатации АПНС.421545.000 РЭ;

Газоанализатор считается выдержавшим внешний осмотр удовлетворительно, если он соответствует перечисленным выше требованиям.

• 6.2   Опробование

При опробовании проводится общая проверка функционирования газоанализатора в следующем порядке:

• 1)    включить электрическое питание поверяемого газоанализатора, газоанализатор примерно в течение 1 мин будет проводить инициализацию и автотестирование, значение токового выходного сигнала менее 3 мА;

• 2)    через 1 мин после включения газоанализатор должен перейти в режим измерений;

• 3)    по окончании времени прогрева выходной сигнал газоанализатора в атмосферном воздухе должен быть равен (4±0,8) мА.

Результаты опробования считают положительными, если по окончанию времени прогрева отсутствует информация об отказах и газоанализатор переходит в режим измерений.

• 6.3   Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения проводится визуально при помощи ручного запросчика SHC-1.

Для проверки номера версии программного обеспечения газоанализатора необходимо:

• 1) подключить ручной запросчик SHC-1 к газоанализатору согласно указаниям п. 2.4 руководства по эксплуатации АПНС.421545.000 РЭ;

• 2) перейти в режим "Display”, нажать клавишу или "<J", на дисплее будет отображаться идентификационное название программного обеспечения и номер версии.

Результат проверки соответствия программного обеспечения считают положительным, если номер версии, отображающийся на дисплее SHC-1, соответствует указанному в Описании типа (приложение к Свидетельству от утверждении типа).

Определение метрологических характеристик газоанализатора

• 6.4.1 Определение основной погрешности газоанализатора при первичной поверке

Определение основной погрешности газоанализатора при первичной поверке проводить в следующем порядке:

• 1)    Собрать схему поверки, приведенную на рисунке 1.

• 2)    С помощью колпака подвода газа подать на вход ГС (таблица 3, в соответствии с исполнением поверяемого газоанализатора и определяемым компонентом) с расходом (0,5±0,1) дм³ / мин в последовательности №1-2-3-2-1-Зв течение не менее 60 с;

Примечание - для определяемого компонента децен-1 (С10Н20) первичная поверка проводится с использованием газовых смесей, содержащих поверочный компонент - пропан, в порядке, описанном в 6.4.2.

(Измененная редакция, изм. № 1)

• 3)    Зафиксировать установившиеся значения выходного сигнала газоанализатора:

• - по измерительному прибору, подключенному к аналоговому выходу газоанализатора;

• - по цифровому выходу газоанализатора с помощью ручного запросчика SHC-1.

• 4)    По значению выходного токового сигнала рассчитать значение довзрывоопасной концентрации определяемого компонента на входе газоанализатора по формуле

(1)

где h - установившееся значение выходного токового сигнала газоанализатора при подаче i-йГС, мА;

к - коэффициент функции преобразования, к = б, 25 % нкпр -мА"'.

• 5) Рассчитать результат измерений довзрывоопасной концентрации определяемого (поверочного) компонента при подаче ГС № 2 и 3 с поправкой на изменение атмосферного давления при поверке от значения (101,3±3,3) кПа, с, 9 % НКПР, по формуле



(2)

где л, - установившиеся показания поверяемого СИ при подаче i-ой ПГС, % НКПР;

Р - значение атмосферного давления при проведении поверки, кПа.

• 6) Действительное значение довзрывоопасной концентрации определяемого компонента в i-ой ГС , % НКПР, рассчитать по формуле

(3)

где Ч          - объемная доля определяемого компонента, указанная в паспорте i-й ГС, %;

- объемная доля определяемого компонента, соответствующая нижнему концентрационному пределу распространения пламени (НКПР), % (согласно ГОСТ Р 51330.19-99).

• 7) Значение основной абсолютной погрешности газоанализатора А^, % НКПР, рассчитать по формуле

(4)

где Q      - установившиеся показания газоанализатора при подаче i-й ГС, % НКПР;

-действительное значение довзрывоопасной концентрации определяемого компонента в i-й ГС, рассчитанное по данным паспорта ГС, % НКПР.

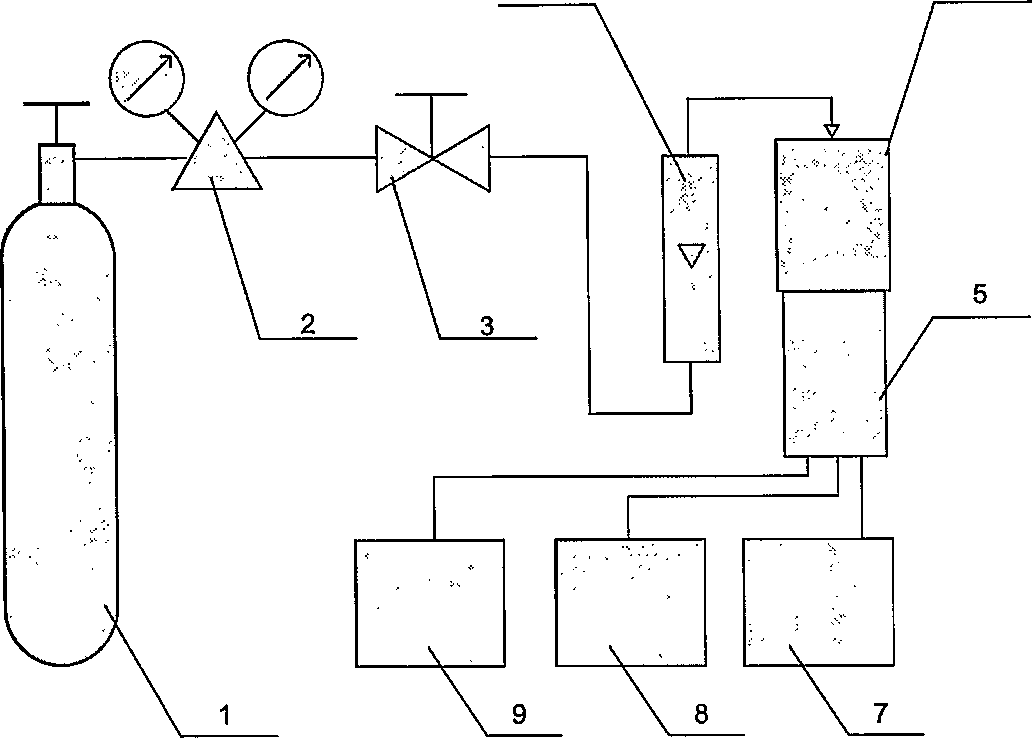

1 - источник ГС (баллон или генератор); 2 - редуктор; 3 - вентиль точной регулировки;

4 - индикатор расхода (ротаметр); 5 - газоанализатор;

6 - колпак подачи газа; 7 - блок питания; 8 - измерительный прибор (миллиамперметр);

9 - ручной запросчик SHC-1.

Рисунок 1 - Схема подачи ГС на газоанализатор при определении основной погрешности

• 8) значение основной относительной погрешности газоанализатора <^₅ %, рассчитать по формуле



(5)

• 9) для всех газоанализаторов (кроме исполнений с градуировками на метан, этан, пропан, этилен, бензол) на вход подать ГС, содержащие поверочный компонент (таблица 4, согласно исполнению газоанализатора и определяемому компоненту) в последовательности №№ 2-3.

Примечание - значения коэффициентов пересчета, указанные в таблице 4, для всех определяемых компонентов, кроме децена-1, приведены на основании данных ООО «ЭРИС», носят справочный характер и подлежат уточнению при проведении первичной поверки газоанализаторов. (Измененная редакция, изм. № 1)

• 10) При подаче каждой ГС, содержащей поверочный компонент, фиксировать установившиеся значения выходного сигнала газоанализатора:

• - по измерительному прибору, подключенному к аналоговому выходу газоанализатора;

• - по цифровому выходу газоанализатора с помощью ручного запросчика SHC-1.

Значения коэффициентов пересчета для ГС № 2 и 3, содержащих поверочный компонент, рассчитать по формуле

(6)

при подаче i-й ГС, содержащей поверочный компонент, % НКПР (по шкале определяемого компо

та в i-й ГС, содержащей поверочный компонент, % НКПР;

жащей определяемый компонент, % НКПР;

нента в i-ой ГС, % НКПР.

9) Повторить операции по п. 8) - 9) три раза, рассчитать среднее значение коэффициента пересчета для ГС № 2 и 3, содержащих поверочный компонент.

Результат определения основной погрешности газоанализатора считать положительным, если:

• - погрешность газоанализатора во всех точках поверки не превышает пределов допускаемой основной погрешности, указанных в таблице А.1 приложения А;

• - показания, полученные по цифровому и аналоговому выходам, различаются между собой не более чем на 0,2 в долях от пределов допускаемой основной погрешности.

• 6.4.2 Определение основной погрешности газоанализатора при периодической поверке

Определение основной погрешности газоанализатора при периодической поверке проводить в следующем порядке:

• 1) На вход газоанализатора подать ГС, содержащие поверочный компонент в последовательности №№ 1-2-3 (таблица 4) с расходом (0,5±0,1) дм³ / мин в течение не менее 60 с.

Примечание - периодическую поверку допускается проводить при подаче ГС, содержащих определяемый компонент в порядке, указанном в п. 6.3.1, но при подаче ГС в последовательности №№ 1-2-3.

• 2) При подаче каждой ГС, содержащей поверочный компонент, фикисровать установившиеся значения выходного сигнала газоанализатора по измерительному прибору, подключенному к аналоговому выходу;

• 3) Результат измерений довзрывоопасной концентрации поверочного компонента рассчитать по формулам (1) и (2).

• 4) Рассчитать значение основной абсолютной погрешности газоанализатора (кроме исполнений с градуировками на метан, этан, пропан, этилен, бензол) довзрывоопасная концентрация, % НКПР, по формуле

где Ч       -результат измерении довзрывоопаснои концентрации поверочного компонента

при подаче i-й ГС, содержащей поверочный компонент, % НКПР (по шкале определяемого компонента);

_ действительное значение довзрывоопасной концентрации поверочного компонента в i-й ГС, содержащей поверочный компонент, % НКПР;

К       - значение коэффициента пересчета для Гой точки поверки, указанное в свидетель

стве о первичной поверке.

• 3) Значения основной погрешности для газоанализаторов на метан, этан, пропан, этилен, бензол рассчитать по формулам (4) и (5).

• 6.4.3 Определение погрешности газоанализатора при первичной поверке (в условиях, соответствующих рабочим условиям эксплуатации)

Определение погрешности газоанализатора при первичной поверке (в условиях, соответствующих рабочим условиям эксплуатации) проводить в следующем порядке:

• 1)    Собрать схему, приведенную на рисунке 2.

• 2)    Установить в климатической камере значение температуры минус (58±2) °C, выдержать газоанализатор в течение 2 ч после установления в камере заданной температуры;

• 3)    С помощью колпака подвода газа подать на вход ГС, содержащие поверочный компонент (таблица 4, соответственно исполнению газоанализатора и определяемому компоненту) с расходом (0,5±0,1) дм³ / мин в последовательности № 1 - 3 в течение не менее 60 с;

• 4)    Зафиксировать установившиеся значения выходного сигнала газоанализатора:

• - по измерительному прибору, подключенному к аналоговому выходу газоанализатора;

• - по цифровому выходу газоанализатора с помощью ручного запросчика SHC-1.

• 5)    Рассчитать результат измерений довзрывоопасной концентрации поверочного компонента при подаче ГС №1 и 3 по формулам (1) и (2).

• 6)    Значение абсолютной погрешности газоанализатора в рабочих условиях эксплуатации А_руз % НКПР, рассчитать по формуле

(8)

где          - результат измерений довзрывоопасной концентрации поверочного компонента при

подаче i-й ГС, содержащей поверочный компонент, (по шкале определяемого компонента) при пониженной или повышенной температуре окружающей среды, % НКПР.

• 7)    значение относительной погрешности газоанализатора в рабочих условиях эксплуатации 5^, %, рассчитать по формуле

(9)

• 8)    установить значение температуры окружающей среды в климатической камере (63 ± 2) °C, выдержать газоанализатор в течение 2 ч. после установления в камере заданной температуры.

• 9)    повторить операции по п. 3) - 8)

Результат испытания считают положительным, если:

• - погрешность газоанализатора во всех точках поверки не превышает пределов допускаемой погрешности, указанных в таблице А.2 приложения А для соответствующей температуры окружающей среды;

• - показания, полученные по цифровому и аналоговому выходам, различаются между собой не более чем на 0,2 в долях от пределов допускаемой основной погрешности.

6

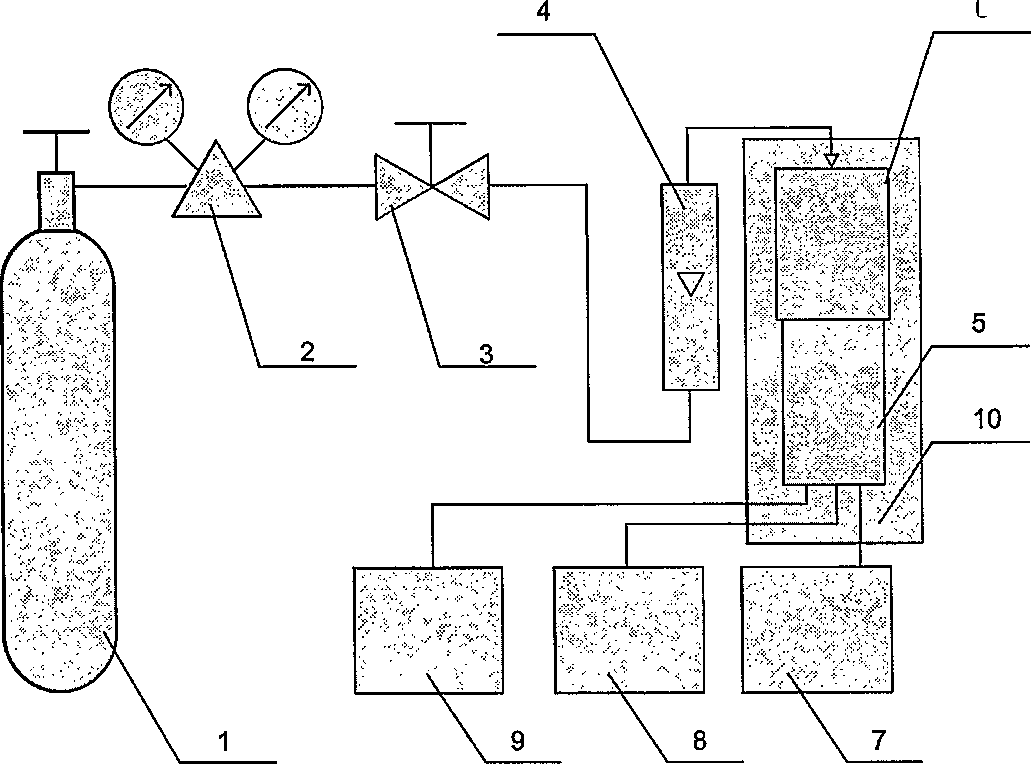

1 - источник ГС; 2 - редуктор; 3 - вентиль точной регулировки;

4 - индикатор расхода (ротаметр); 5 - газоанализатор;

6 - колпак подачи газа; 7 - блок питания; 8 - измерительный прибор (миллиамперметр);

9 - ручной запросчик SHC-1; 10-термокамера.

Примечание - длина отрезка газовой линии, расположенного внутри климатической камеры, должна быть не менее 2 м.

Рисунок 2 - Схема подачи ГС на газоанализатор при определении погрешности газоанализатора при первичной поверке (в условиях, соответствующих рабочим условиям эксплуатации)

• 6.4.4 Определение вариации выходного сигнала

Определение вариации выходного сигнала допускается проводить одновременно с определением основной погрешности по п. 6.4.1.

Значение абсолютной вариации выходного сигнала рассчитать по формуле:

= (10) где          -результат измерений довзрывоопасной концентрации определяемого компонента

при подходе к точке поверки 2 со стороны больших и меньших значений, % НКПР.

Значение относительной вариации выходного сигнала в долях от пределов допускаемой основной относительной погрешности рассчитать по формуле:

Результат испытания считать положительным, если вариация выходного сигнала газоанализатора не превышает пределов допускаемой вариации выходного сигнала газоанализатора:

• - абсолютной, для диапазона от 0 до 50 % НКПР, % НКПР                           2,5

• - относительной, для диапазона измерений св, 50 до 100 % НКПР, %                    5,0

• 6.4.5 Определение времени установления выходного сигнала

Определение времени установления выходного сигнала проводить в следующем порядке:

а) на вход газоанализатора подать ГС №3 (для всех определяемых компонентов, кроме децена-1 таблица 3, для децена-1 - таблица 4), зафиксировать установившееся значение выходного сигнала газоанализатора;

(Измененная редакция, изм. № 1)

б) вычислить значение, равное 0,1 установившегося выходного сигнала газоанализатора;

в) снять насадку с корпуса газоанализатора и включить секундомер

г) зафиксировать время достижения значения, рассчитанного в п. б).

Результат испытания считать положительным, если время установления показаний не превышает 10 с.

• 7.1   Газоанализатор признают годным к эксплуатации, если он удовлетворяет требованиям настоящего документа.

• 7.2   Положительные результаты поверки оформляются отметкой в паспорте или свидетельством о поверке установленной формы.

(Измененная редакция, изм. № 1)

• 7.3   На оборотной стороне свидетельства о поверке должны быть указаны следующие данные:

• - наименование нормативного документа, в соответствии с которым проведена поверка;

• - результаты внешнего осмотра;

• - результаты опробования;

• - результаты определения метрологических характеристик с указанием максимальных значений погрешности, полученных в ходе поверки;

• - значения коэффициентов пересчета для поверочного компонента (при первичной поверке);

• - основные средства поверки;

• - условия, при которых проведена поверка;

• - подпись поверителя.

• 7.4   При отрицательных результатах поверки выдают извещение о непригодности, с указанием причин непригодности, установленной формы.

(Измененная редакция, изм. № 1)

Приложение А

(обязательное) Метрологические характеристики газоанализаторов ЭРИС-ОПТИМА ПЛЮС модели эрис-оптима плюс м

Таблица АЛ - Диапазоны измерений довзрывоопасных концентраций определяемых компо' нентов и пределы допускаемой основной погрешности газоанализаторов

(Измененная редакция, изм. № 1)

Таблица А.2 - Пределы допускаемой погрешности газоанализаторов

(Измененная редакция, изм. № 1)

21
