Методика поверки «Теплосчётчики КМ-5» (МП 18361-10)

С. Евдокимов

1. ВВЕДЕНИЕ

• 1.1 Настоящая методика предназначена для проведения поверки теплосчетчиков КМ-5 (далее КМ-5), производства ООО «ТБН энергосервис» г. Москва и определяет методы и средства экспериментального определения показателей точности измерительных каналов КМ-5 и проверке их соответствия допускаемым пределам. Межповерочный интервал КМ-5 составляет четыре года.

• 1.2 КМ-5 представляют собой измерительные системы вида ИС-1 по ГОСТ Р 8.596. Поверке у КМ-5 подвергаются измерительные каналы (далее каналы) измеряемых величин (параметров), которые по ГОСТ Р 8.596 делятся на простые и сложные. Правильность функционирования сложных каналов КМ-5 определяется правильностью функционирования простых каналов и программного обеспечения, которое проходит сертификацию на соответствие требованиям ГОСТ Р 8.596 и ГОСТ Р 8.654 в полномочном органе Росстандарта.

• 1.3 Поверка КМ-5 состоит в:

• - экспериментальном определении погрешностей простых каналов с проверкой полученных значений на соответствие допускаемым пределам, установленным в описании типа средств измерений КМ-5;

• - проверке сертификата соответствия программного обеспечения КМ-5.

• 1.4 К простым каналам по ГОСТ Р 8.596 в КМ-5 относятся: каналы скорости: один для каждого преобразователя расхода ПРБ-1, или три для каждого преобразователя расхода ПРБ-3; каналы объемного расхода для каждого трубопровода, где установлены полнопроходные преобразователи расхода ПРЭ или объема ППС-1П-И2 (или покупные утвержденных типов); каналы давления и температуры, для каждого трубопровода, где установлены датчики этих параметров потока; канал времени наработки — один для каждого экземпляра КМ-5.

• 1.5 При поверке каналов объема для каждого трубопровода, где установлены преобразователи объема с импульсным выходным сигналом, следует учитывать следующее:

• 1.5.1 штатные для КМ-5 преобразователи объема ППС-1П-И2 поверяются только по объемному расходу вместе с штатными преобразователями расхода полнопроходных модификаций ПРЭ, поскольку объем при формировании импульса у ППС-1П-И2 вычисляется интегрированием объемного расхода по времени, и программное обеспечение КМ-5 сертифицировано;

• 1.5.2 применяемые в составе КМ-5 покупные преобразователи объема утвержденных типов, поверяются по своим методикам поверки.

• 1.5.3 элементы каналов объема, без преобразователей объема, поверяются путем подачи на импульсные входы электронных блоков ПРЭ, ПРБ-1, ПРБ-3 пакетов импульсов, имитирующих работу преобразователей объема, причем подача импульсов производится при наибольших частотах их следования, т.к. погрешность в этом случае будет наибольшей.

• 1.6 Каналы давления (при их наличии), температуры и разности температур в КМ-5 поверяются поэлементно и с учетом следующего:

• - датчики давления и температуры, а также их комплекты, являющиеся средствами измерений утвержденных типов, поверяются по своим утвержденным методикам.

• - элементы данных каналов без датчиков, поверяются путем подачи имитирующих работу датчиков электрических сигналов, имеющих эталонные значения.

• 1.7 Поверка каналов разности температур для двух трубопроводов (без комплекта датчиков) проводится одновременно с поверкой каналов температуры для этих трубопроводов.

• 1.8 Пары преобразователей расхода (объема), полнопроходных модификаций КМ-5, устанавливаемые на подающих и обратных трубопроводах водяных систем теплоснабжения, или на трубопроводах циркуляционного горячего водоснабжения, должны поверяться на проливной поверочной установке одновременно (при максимально подобных условиях).

2 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки выполняются операции, указанные в таблице 1. Таблица 1

Примечание — Поверка вычислительного устройства КМ-5 (вычислителя) производится по ГОСТ Р ЕН 1434-5 только при поставках КМ-5 на экспорт по требованию импортера

3 СРЕДСТВА ПОВЕРКИ

• 3.1 Средства измерений, применяемые при поверке должны иметь действующие свидетельства о поверке и/или поверительные клейма.

• 3.2 Перечень средств поверки приведен в таблице 2 Таблица 2

  Наименование средства поверки	Основные метрологические и технические характеристики
  Установка поверочная УП 150	Диапазон измерений от 0,003 до 150 м3 /ч Пределы допускаемой погрешности при сличении с эталонными расходомерами - счетчиками ± 0.25 %
  У становка поверочная «Поток - Т»	Диапазон измерений скоростей потока от 0,1 до 10 м/с. Относительная погрешность ± 0.2 %.
  Частотомер электронно-счетный вычислительный ЧЗ-64	В диапазоне измерений частот от 1 до 100 Гц относительная погрешность |б| < 5*10-
  Секундомер электронный СТЦ 2	Пределы допускаемой абсолютной погрешности Лт измерений интервалов времени Т: Лт = ± 15-10-6-Т+0,01 с
  Имитаторы термопреобразователей МЮ002-1	Класс точности 0,005
  Калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000	Диапазон измерений (воспроизведения): постоянного тока от 0 до 25 мА; Пределы допускаемой абсолютной погрешности ± 0,003 мА

  Наименование средства поверки	Основные метрологические и технические характеристики
  Мегомметр Е6-16	Диапазон измерения: от 1 до 500 МОм при 500В, основная относительная погрешность не более ± 1.5%
  Генератор импульсов Г5-69	5и < 0,1%; иимп<4,5 В; Тимп<5 мс; Ттах= 99 c

• 3.3 Допускается применение других средств поверки, имеющих требуемые показатели точности и действующие.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ ПОВЕРКИ

При проведении поверки должны выполняться следующие требования безопасности.

• 4.1 К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности.

• 4.2 Вся аппаратура, питающаяся от сети переменного тока, должна быть заземлена.

• 4.3 Все разъемные соединения линий электропитания и линий связи должны быть исправны.

• 4.4 При проведении поверки следует руководствоваться требованиями документа «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ КМ - 016 - 2001; РД 153 - 34.0 - 03.150 - 00.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 5.1 При проведении поверки должны быть соблюдены следующие условия

  • 5.1.1 Для окружающего воздуха:

• - температура от 18 до 25 °С;

• - давление от 84 до 106 кПа;

• - относительная влажность от 45 до 75 %.

• 5.1.2 Для сети электропитания:

• - напряжение от 187 до 242 В;

• - частота от 49 до 51 Гц.

• 5.2 Параметры внешних электрических и магнитных полей (кроме магнитного поля Земли), а также вибрация и тряска должны соответствовать допускаемым нормам, установленными в документе Теплосчетчики КМ-5. Технические условия. ТУ 4218- 010- 42968951-2007.

• 5.3 В качестве поверочной жидкости должна применяться вода с температурой от 15 до 30 °С, очищенная от механических магнитных и не магнитных примесей.

• 5.4 На поверочной расходомерной установке должны быть исключены следующие факторы, влияющие на достоверность измерений:

• - условия для образования в поверочной жидкости газовых пузырей;

• - наличие на входе в измерительный участок местных сопротивлений, создающих существенную асимметрию потока: группа колен в разных плоскостях, регулирующая расход поверочной жидкости арматура и т. д.

• 5.5 Если на расходомерной поверочной установке имеется подача жидкости в обратном (реверсном) направлении, то на измерительном участке должны выдерживаться прямолинейные участки длиной:

а) до входа в первый поверяемый датчика расхода — не менее трех DN;

б) после выхода из последнего поверяемого датчика расхода не менее::

• 1) одного DN, если нет их поверки при реверсном направлении движения жидкости;

• 2) трех DN, при необходимости поверки при реверсном режиме течения.

в) датчики расхода, находящиеся между первым и последним датчиками расхода (по направлению потока) допускается монтировать без прямолинейных участков, встык.

• 5.6 Если у расходомерной установки отсутствует реверсный режим подачи жидкости, то для поверки в реверсном режиме проточные части датчиков расхода необходимо развернуть на измерительном участке на 180 °.

• 5.7 «Перед проведением поверки каналов расхода с применением датчиков расхода (объема) полнопроходных модификаций необходимо осуществить:

- монтаж датчиков расхода на расходомерной установке с учетом требований п.п. 5.5 и 5.6;

- контроль того, чтобы проточные части датчиков расхода были полностью заполнены поверочной жидкостью, и в таком положении были выдержаны при отсутствии расхода жидкости не менее 15 минут;

- если предусмотрена также поверка и в реверсном режиме, то на расходомерной установке без реверсной подачи жидкости, датчики расхода после поверки при прямом направлении потока, разворачиваются на 180 °, снова заполняются неподвижной поверочной средой и в таком положении выдерживаются не менее 15 минут».

• 5.8 Перед проведением поверки каналов скорости погружаемая часть датчиков скорости должна находиться в неподвижной поверочной жидкости не менее 12 часов.

• 5.9 Периферийные устройства, входящие в комплект КМ-5: преобразователи интерфейса RS - 485/RS 232, автоматические преобразователи интерфейса АПИ-5 или АПИ -4, устройства переноса данных УПД и адаптеры периферии АП-5, приводят в рабочее состояние.

6 ПРОВЕДЕНИЕ ПОВЕРКИ

• 6.1 Внешний осмотр.

При проведении внешнего осмотра КМ-5 должно быть установлено:

- отсутствие дефектов у компонентов КМ-5, препятствующих проведению поверки;

- соответствие номеров и маркировки составных частей КМ-5, указанным в технической документации;

-отсутствие осадков на электродах и на покрытии проточных частей датчиков расхода или обтекаемых частей датчиков скорости.

• 6.2 Проверка сопротивления изоляции электродов датчиков расхода (скорости). Проверка заключается в измерении сопротивления изоляции цепей электродов относительно корпуса мегомметром при напряжении (500 ± 50) В. Датчик расхода (скорости) во время проверки должен быть отключен от электронного блока.

  • 6.2.1 При подготовке к проверке датчиков расхода полнопроходных модификаций производятся следующие операции:

- заглушается труба датчика расхода КМ-5 изоляционной заглушкой, не допускающей электрического контакта между средой, находящейся во внутренней полости трубы КМ-5, и металлическими деталями, соединенными с корпусом;

- датчик расхода устанавливается так, чтобы продольная ось его проточной части (трубы) заняла вертикальное положение;

- внутренняя полость трубы заполняется водопроводной водой таким образом, чтобы верхний уровень воды был примерно на 5 или 7 мм ниже края изолированной внутренней поверхности.

• 6.2.2 При подготовке к проверке датчиков скорости погружных модификаций чувствительный элемент датчика скорости погружается в сосуд с водопроводной водой таким образом, чтобы уровень воды был на 5— 7 мм выше уровня электродов;

• 6.2.3 После проведения подготовительных работ, один зажим мегомметра с обозначением «земля» соединяют с корпусом КМ-5, другой последовательно соединяется с каждым из электродов датчиков расхода (скорости), при этом определяется сопротивление изоляции электродов;

• 6.2.4 КМ-5 считаются выдержавшими проверку по данной позиции, если сопротивление изоляции электродов датчика расхода (скорости) относительно корпуса не менее 100 МОм. В противном случае КМ-5 бракуются.

6.3 Проверка сопротивления изоляции цепей питания КМ-5 проводится в следующей последовательности:

- измеряется сопротивление изоляции цепей питания КМ-5 относительно корпуса путем измерений мегомметром сопротивления между корпусом и соединенными вместе клеммами цепи питания;

- если сопротивление изоляции более 40 МОм, то считается, что КМ-5 выдержали проверку по данной позиции. В противном случае КМ-5 бракуются.

• 6.4 Подготовка к выполнению измерений.

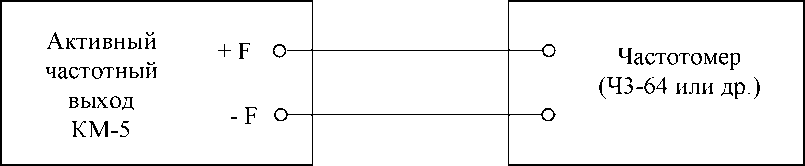

• 6.4.1 Производится подключение средств поверки, как показано в приложении А (рисунки А.1...А.5).

• 6.4.2 Для полнопроходных модификаций при подготовке к выполнению измерений выполняется операции п.п. 5.5, 5.6 и 5:7.

• 6.4.3 Для погружных модификаций выполняются следующие операции:

После выполнения п. 5.8 на датчики скорости надеваются специальные насадки, с которыми они подсоединяются к имитационной установке (Поток - Т, или аналогичной). Далее выполняются указания, приведенные в эксплуатационных документах этого средства поверки (эти указания последовательно всплывают на мониторе установки).

• 6.4.4 При включенном электропитании время прогрева компонентов КМ-5 не менее: для полнопроходных модификаций — 10 минут, для погружных — по МИ 3164.

• 6.4.5 При необходимости определения погрешностей каналов КМ-5 с токовым и (или) частотным выходом, необходимо:

• - к вычислительному устройству присоединить автономный блок АТЧВ;

• - к токовым и (частотным) выходам АТЧВ подключить средства поверки по приложению А, рисунки А.4 и А.5;

• 6.4.6 Периферийные устройства, входящие в комплект КМ-5: преобразователи интерфейса RS - 485/RS - 232, преобразователи интерфейса ПИ, автоматические преобразователи интерфейса АПИ-4, или АПИ-5, устройства переноса данных УПД и адаптеры периферии АП-5 приводят в рабочее состояние.

  • 6.5 Опробование.

    • 6.5.1 Для КМ-5 полнопроходных модификаций изменяют расход среды от нуля до максимального значения и обратно. Отображаемые на дисплее показания по объемному и массовому расходу должны изменяться пропорционально расходу; показания по объему и массе должны увеличиваться нарастающим итогом.

    • 6.5.2 Для датчиков скорости, входящих в состав преобразователей расхода ПРБ-1 и ПРБ-3, опробования проводится по МИ 3164 в соответствии с указаниями всплывающими на мониторе поверочной установки Поток-Т (или аналогичной).

    • 6.5.3 При изменении значений сопротивления на выходе магазинов сопротивления, показания значений температуры на дисплее должны изменяться пропорционально устанавливаемому сопротивлению.

    • 6.5.4 При изменении значений тока на выходе калибратора тока показания значений давления на дисплее должны изменяться соответственно значениям тока.

  • 6.6 Проведение измерений.

6.6.1 Разрешается доступ в вычислительное устройство КМ-5 к разделу меню ПОВЕРКА путем установки переключателя EP, расположенного внутри платформы подключения, в положение ON.

Примечание — К служебному меню при поверке доступ разрешается с помощью пломбируемого переключателя GR, расположенного на основной плате. После проведения поверки этот переключатель должен быть снова опломбирован.

• 6.6.2 Подробное описание режима ПОВЕРКА приведено в документе «Теплосчетчики КМ-5. Руководство по эксплуатации»

• 6.6.3 Для выбора пункта меню ПОВЕРКА, нажимают три раза клавишу "Ф" на лицевой панели вычислительного устройства КМ-5. При этом на дисплее отобразится надпись ПОВЕРКА.

• 6.6.4 Для каждого поверяемого канала КМ-5 с помощью средств поверки последовательно устанавливаются эталонные значения измеряемой величины для заданных точек поверки. В каждой точке поверки проводятся не менее трех единичных измерений (наблюдений).

• 6.6.5 Вход в меню ИЗМЕРЕНИЯ, осуществляется подачей команды «Ввод», для чего одновременно нажимаются клавиши "S" и "^". При этом на дисплее КМ-5 отображается надпись НАЧАЛО ИЗМЕРЕНИЙ.

• 6.6.6 Начало выполнения измерений, осуществляется однократным нажатием клавиши "Ф" или подачей на контакты "+SS" и "-SS" (Старт/стоп) сигнала СТАРТ - напряжения плюс 12 В (которое подается автоматически, например, с расходомерной установки). При этом на дисплее КМ-5 отображается надпись ИДУТ ИЗМЕРЕНИЯ .

• 6.6.7 Окончание единичного измерения осуществляется однократным нажатием клавиши "Ф" или снятием с контактов "+SS" и "-SS" (Старт/стоп) напряжение +12 В. При этом на дисплее КМ-5 отображается надпись КОНЕЦ ИЗМЕРЕНИЙ.

Наименьшее время единичного измерения выбирается:

• - для каналов давления температуры и разности температур (без датчиков ) - 20 с;

• - для каналов расхода - по времени наполнения при заданном расходе поверочной средой эталонной емкости;

• - для импульсных входов каналов объема с применением преобразователей объема по времени приема пакета из 1000 импульсов.

Примечание — Для всех модификаций КМ-5 (кроме КМ-5-6И) по требованию потребителей число импульсов в пакете может быть увеличено до 10000 с сохранением частоты их следования.

• 6.6.8 За время единичного измерения Tss = (Тстоп - ^тарт) КМ-5 измеряет и запоминает значения объема и массы измеряемой среды, прошедшей через преобразователь расхода, а также средние за время Тss значения объемного и массового расхода, температуры, и давления измеряемой среды.

• 6.6.9 Снятие с дисплея КМ-5 значений измеренных величин осуществляется последовательным нажатием клавиши "^": при этом на дисплее КМ-5 будут последовательно отображаться измеренные величины (рисунок 1.), где: Tss = (Тстоп - ^тарт) - время единичного измерения; Gv - средний за время Tss объемный расход; Gm - средний за время Tss массовый расход; V - объем, накопленный за время Tss; М - масса, накопленная за время Tss; t -средняя за время Tss температура измеряемой среды;Р - среднее за время Tss давление измеряемой среды в кг/см²; Gi- среднее за время Tss значение кода расхода (служебная информация)



Рисунок 1. Строка измеренных величин в меню ПОВЕРКА.

Примечание — В качестве основной единицы измерений давления в КМ-5 применяется техническая атмосфера, т.е. 1 кгс/см², поскольку данная единица наиболее удобна с практической точки зрения, в меню КМ-5 для краткости применяется обозначение «атм.»

• 6.6.10 Диапазоны объемных расходов, в которых проводится поверка каналов расхода КМ-5, должны выбираться исходя из следующего:

а) если в реальных условиях эксплуатации КМ-5 отношение верхнего предела измерений q p к нижнему пределу измерений q i, не превышает 250, то:

• 1) для КМ-5 с преобразователями расхода, имеющими условный проход не более DN 65 — диапазоны значений объемного расхода должны находиться в пределах: (от q i до 1,1 q i); (от 0,1 до 0,11 q p) и (от 0,9 до 1,0 q p);

• 2) для КМ-5 с преобразователями расхода, имеющими условный проход более DN 65, но менее DN 150 — диапазоны значений объемного расхода должны находиться в пределах: (от q i до 1,1 q i); (от 0,1 до 0,11 q p) и (от 0,45 до 0,50 q p);

• 3) для КМ-5 с преобразователями расхода, имеющими условный проход не менее DN 150 — диапазоны значений объемного расхода должны находиться в пределах: (от q i до 1,1 q i); (от 0,1 до 0,11 q p) и (от 0,22 до 0,25 q p)».

Примечания

• 1 Два вышеуказанных диапазона поверки каналов расхода КМ-5, соответствующие наименьшему и промежуточному значениям расхода, выбраны по ГОСТ Р ЕН 1434-5;

• 2 Третий из вышеуказанных диапазонов поверки каналов расхода КМ-5 установлен в соответствии с результатами испытаний при утверждении типа КМ-5, допускающими замену поверки при верхнем пределе измерений на поверку при меньшем значении расхода (с сохранением значения верхнего предела измерений), что принято в мировой практике для средств измерений объемного расхода электромагнитного вида, имеющих градуировочную характеристику, наиболее приближенную к линейной.

• 3 По ГОСТ Р ЕН 1434-1 отношения величин q p к q i, не превышает 250, для больших отношений q p к q i, число диапазонов поверочного расхода увеличивается.

б) если в реальных условиях эксплуатации КМ-5 отношение верхнего предела измерений q p к нижнему пределу измерений q i, превышает 250, то интервалы значений объемного расхода, в которых проводится поверка каналов расхода КМ-5 в процентах от верхнего предела измерений, должны находиться в следующих пределах:

• 1) для КМ-5 с преобразователями расхода, имеющими условный проход не более DN 65, диапазоны значений объемного расхода должны находиться в пределах: (от 0,1 до 0,2), (от 0,5 до 0,9), (от 5 до 10), (от 45 до 50), (от 90 до 100);

• 2) для КМ-5 с преобразователями расхода, имеющими условный проход более DN 65 и менее DN 150, диапазоны значений объемного расхода должны находиться в пределах: (от 0,1 до 0,2); (от 0,25 до 0,35); (от 0,5 до 0,9); (от 5 до 9); (от 40 до 50);

• 3) для КМ-5 с преобразователями расхода, имеющими условный проход не менее DN 150, диапазоны значений объемного расхода должны находиться в пределах: (от 0,1 до 0,2); (от 0,25 до 0,35); (от 0,5 до 0,9); (от 5 до 9); (от 15 до

в) в каждом из указанных диапазонов проводятся не менее двух единичных измерений (наблюдений)».

Примечания

• 1 При входе в меню ИЗМЕРЕНИЯ в КМ-5 автоматически производится переход в режим ОСТАНОВ. Для возобновления счета необходимо выбрать пункт меню — ВКЛ. СЧЕТА и подать команду “Ввод”.

• 2 Поточную поверку преобразователей расхода (объема) КМ-5 целесообразно проводить на проливных установках с автоматизацией операций измерений.

• 3 Поставку программного обеспечения, а также связующих компонентов для подключения к проливной установке преобразователей расхода (объема) КМ-5, предприятие-изготовитель осуществляет по отдельному договору.

• 6.6.11 Абсолютные погрешности Д _N каналов объема с преобразователями объема с импульсным выходом (без учета погрешности преобразователей объема) определяются с учетом следующего:

а) для всех модификаций КМ-5, кроме КМ-5-6И_на поверяемые импульсные входы: последовательно на каждый, или одновременно на все, подаются пакеты из 1000 импульсов (или по требованию потребителей из 10000 импульсов);

б) для модификации КМ-5-6И на поверяемые импульсные входы: последовательно на каждый, или одновременно на все, подаются пакеты из 1000 импульсов;

в) поверка импульсных входов должна проводиться последовательно при значениях частоты следования импульсов в пакете f, которая должна составлять:

• 1) f = 10 Гц и f = 5 Гц — для модификации КМ-5-6И;

• 2) f=100 Гц и f=50 Гц — для всех модификации КМ-5, кроме КМ-5-6И.

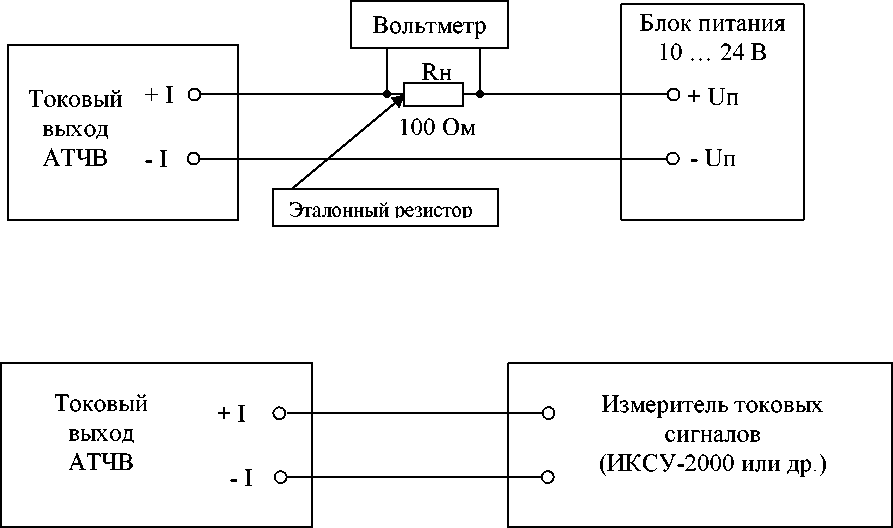

6.6.12. Поверка каналов КМ-5 при наличии блока АТЧВ преобразования измеренных значений величин (параметров) в стандартные выходные электрические сигналы: ток и/или частота проводится за время единичного измерения Tss не менее 20 в следующей последовательности.

а) пользуясь клавишами "Ф" и "^" входят в пункт меню ПОВЕРКА ВЫХОДОВ;

б) в режиме задания договорных констант последовательно устанавливают значения требуемых величин (параметров) 90 %, 20 % и 1 % от их наибольших значений. Для этого производят выполнение следующих операций:

• 1) подается команда «Ввод», при этом на дисплее КМ-5 появится сообщение ОЖИДАНИЕ;

• 2) выставляются требуемые значения величин (параметров);

• 3) подается команда “Старт” (нажатием клавиши «Ф»);

• 4) через время Tss подается команда «Стоп» (нажатием клавиши «Ф»). При этом на дисплее КМ-5 появляется сообщение СТОП;

• 5) на выходе АТЧВ измеряются средние за время Tss, значения величин 1вых, и (или) Febix;

• 6.6.13 За результат измерений в п. 6.6.12 принимается среднее за время Tss значение 1вых, или Febix. Количество единичных измерений (наблюдений) в каждой точке не менее 3. электрическая схема подключения средств поверки токовых и/или частотных выходов по приложению А.

• 6.6.14 Поверка геометрических величин, относящихся к методу «площадь-скорость» реализуемого преобразователями расхода ПРБ-1 и ПРБ-3 групп модификаций КМ-5-Б1 и КМ-5-Б3 проводится на месте эксплуатации в соответствии с требованиями МИ 3164-2008 «ГСИ Электромагнитные расходомеры и счетчики-расходомеры. Методика поверки с применением установки Поток-Т»

• 6.6.15 На территории Российской Федерации экспериментальное определение погрешностей каналов температуры и разности температур в двух трубопроводах без учета вклада погрешностей термометров и их комплектов, проводится в точках, указанных: в таблице 3. При этом вместо обоих датчиков температуры одновременно подсоединяются эталонные сопротивления R, значения которых определяются по ГОСТ 6651— 2009.

Таблица 3

• 6.6.16 При поставках КМ-5 на экспорт (в том числе в страны СНГ) по требованию страны импортера, экспериментальное определение погрешностей каналов температуры и разности температур без учета вклада погрешностей комплектов датчиков температуры, проводится в рамках поверки вычислительного устройства следующим образом:

а) поверка вычислительных устройств проводится при одном значении давления и расхода (объема) и трех значениях разности температур

б) к вычислительному устройству подсоединяются средства поверки, имитирующие работу датчиков расхода и разности температур в двух трубопроводах;

1) калибраторы тока, имитируют работу датчиков давления в точке, соответствующей избыточному давлению 0,8 МПа или 12 мА (допускается давление задавать константой);

2) работа датчиков расхода (скорости) воспроизводится на значении расхода, составляющем от 70 до 80 % от верхнего предела измерений, имитируется с помощью установки «Поток-Т» по МИ 3164, или аналогичной установки и соответствующего ей нормативного документа; если имитационная установка для датчиков расхода отсутствует, то применяется проливная установка;

• 3) для модификации КМ-5-6И работа преобразователей объема имитируется генератором пакетов импульсов, при этом подается один пакет из тысячи импульсов с частотой их следования 10 Гц.

• 4) эталонные сопротивления (магазины сопротивлений), имитирующие работу датчиков температуры определяются в точках по температуре, указанных в таблице 4, по действующим в стране-импортере нормативным документам.

• 5) значения тепловой энергии, полученные на дисплее вычислительного устройства, сличаются со значениями, полученными в контрольных расчетах по уравнению измерений, указанному в EN 1434-1;

• 6) значения погрешности полученных на дисплее вычислительного устройства значений тепловой энергии должны находиться в допускаемых пределах по EN 1434-1. Таблица 4

  Эталонные значения параметров
  Температура в подающем трубопроводе, °С	Температура в обратном трубопроводе, °С	Разность температур в трубопроводах, °С
  150	40	110
  60	40	20
  40+ A/min	40	At . min
  Примечание — Значение Atmin	определяется исходя из характеристик комплекта термопре-
  образователей из ряда значений: 1, 2, 3 °С (как правило, штатное значение Atmin = 3 °С)

• 6.6.17 Относительная погрешность каналов давления КМ-5 (без датчиков) определяется с учетом следующих обстоятельств.

- Если эталонные калибраторы могут воспроизводить непрерывно во всем диапазоне поверки эталонные токовые сигналы с высокой разрешающей способностью (меньшей, чем 0,3 от абсолютной погрешности поверяемого датчика давления), то поверка осуществляется в точках по давлению Р—Pmax, P=0.5-Pmax и -P= 0,1 МПа , где Pmax - верхний предел измерений датчика давления. Для этого собирается схема по приложению А, рисунок А.1. Значение воспроизводимого в точке поверки калибратором тока I, соответствующего давлению Р, определяется по формуле:

Где P_max — верхний, а P_min= 0 —нижний пределы измерений датчика давления в МПа, или в кгс/см²;

I_max и I _min — соответствующие им значения токовых сигналов датчика давления

(как правило, Imax=20 мА, Imin= 4 мА, ).

Примечание — Градуировочные характеристики преобразователей расхода, для которых: I_max=20 мА, I_min= 0 мА, и I_max=5 мА, I_min= 0 мА, в настоящее время выходят из употребления.

- если в качестве эталонного средства поверки применяются калибраторы, воспроизводящие значения тока со значительной дискретностью (1 мА и более), то поверка производится при воспроизведении эталонных значений тока I равных 20, 12 и 5 мА, а соответствующие им эталонные значения давлений Р определяются по формуле:

р=р . ₊ -  -^m   (р   -р . )

^min _{I - I} ^{max min} max min

• 6.6.18 Определение погрешности канала текущего времени КМ-5 проводится в следующей последовательности:

• - соединяются входы Старт/Стоп таймера поверяемого КМ-5 и эталонного секундомера (ЭС) и их показания таймера обнуляются;

• - подается сигнал «Старт» на входы таймера КМ-5 и ЭС, после чего они синхронно начнут отсчет времени;

• - не менее чем через 1800 с подается команда «Стоп», затем показания таймеров КМ-5 и ЭС считываются и сличаются.

• 6.6.19 У периферийных устройств, входящих в комплект КМ-5 (преобразователи интерфейса RS - 485/RS - 232, преобразователи интерфейса ПИ, автоматические преобразователи интерфейса АПИ-4, или АПИ-5, устройства переноса данных УПД и адаптеры периферии АП-5), проверяется способность передавать измерительную информацию без искажений. Для этого, используя специальную программу (входящую в состав программного обеспечения КМ-5 и аттестованную в полномочной организации Росстандарта), сличают известные массивы данных: поданные на входы периферийных устройств и полученные затем на выходе из них.

• 6.6.20 Проверку (первичную и периодическую) периферийных устройств по 6.6.19 допускается проводить в комплекте с любым экземпляром КМ-5.

• 6.6.21 Если периферийные устройства применяются в сфере распространения государственного регулирования обеспечения единства измерений, то по требованию пользователей в их паспортах ставится клеймо поверителя.

• 6.6.22 Выход из пункта меню ПОВЕРКА, осуществляется нажатием клавиши "Ф".

• 6.7 Определение значений погрешностей измерительных каналов КМ-5.

  • 6.7.1 Значение относительной погрешности единичного измерения 5 измерительных каналов КМ-5 определяется по формуле:

5 = х100%

у

эт

Где Л = X - Х_эт — значение абсолютной погрешности, Х - значение величины, измеренное с помощью КМ-5; Х_эт — значение измеряемой величины по эталонному средству измерений.

• 6.7.2 Распределение погрешностей каналов расхода (объема) полнопроходных модификаций полагаются прямоугольными и за погрешности каналов расхода (объема) принимаются наибольшие по абсолютной величине значения, полученные по п. 6.7.1. во всем диапазоне (поддиапазоне) измерений.

• 6.7.3 За погрешности каналов температуры и разности температур (без учета погрешностей датчиков) принимаются наибольшие по абсолютной величине значения абсолютных погрешностей этих каналов, полученных по п 6.7.1.

• 6.7.4 За погрешность канала давления (без учета погрешностей датчиков) принимается наибольшее по абсолютной величине значение относительной погрешности, полученное п. 6.7.1

• 6.7.5 За абсолютные погрешности каналов объема с преобразователями объема с импульсным выходом (без учета погрешности преобразователя объема) принимаются значения Л _N, определяемые как:

а) для всех модификаций КМ-5, кроме КМ-5-6И

• 1) при подаче пакета из 1000 импульсов

Л_N = N -1000;

• 2) при подаче пакета из 10000 импульсов

Л_N = N -10000;

б) для модификации КМ-5-6И

Л _N = N -1000,

где: N - измеренное количество импульсов по рассматриваемому импульсному входу, на который с эталонного средства измерений подан пакет импульсов».

• 6.7.6 Относительная погрешность 5_ТЧВ элемента канала измеряемой КМ-5 величины

(параметра) А1, вызванная применением блоков ТЧВ, или АТЧВ вычисляется по формуле:

эт

где Х - измеренное выходное значение тока или частоты, Х_эт - эталонное значение тока, или частоты, соответствующее значению величины (параметра) Аi и вычисляемое по

где X _max и X _min наибольшее и наименьшее значения выходного сигнала, соответст-

max     min

вующие наибольшему и наименьшему значениям рассматриваемой величины (параметра) ^Aimax ^{и A}imin ^.

Примечание — Значения величин X _max и X _min , A_imax и A_imin вводятся в вычисли-

тельное устройство КМ-5 в пункте меню ПАРАМЕТРЫ ПРИБОРА и расчет значения X _эт

проводится автоматически.

• 6.7.7 Погрешность канала времени наработки КМ-5 определяется по формуле:

5_Т = ^{Tkm5 Тэс} x100%,

^ТЭС

где Т_{КМ 5} - показания таймера поверяемого КМ-5,

Т_ЭС - показания эталонного секундомера.

• 6.7.8 КМ-5 считаются прошедшими поверку по настоящей методике , если все значения погрешностей измерительных каналов, полученных по п.п. 6.7.3 — 6.7.7, находятся в допускаемых пределах, указанных в Приложении Б.

• 6.7.9 Если в какой либо точке (интервале) поверки погрешность одного из единичных измерений (наблюдений) выходит за допускаемые пределы, то дополнительно проводятся не менее двух наблюдения (общее число наблюдений в точке (интервале) должно быть не менее четырех). Если выделяющийся результат является грубым промахом (проверяется по приложению В), то он отбрасывается и КМ-5 считаются прошедшими поверку в данной точке (интервале). В противном случае КМ-5 бракуются».

7 ОФОРМЛЕНИЕ РЕЗУЛЬТОВ ПОВЕРКИ

• 7.1 При проведении поверки результаты измерений заносятся в протоколы по установленным на предприятии образцам.

• 7.2 КМ-5 считается прошедшим поверку, если прошли поверку по настоящей методике, все каналы КМ-5, а также прошли поверку по своим методикам средства измерений утвержденных типов, входящих в состав КМ-5.

• 7.3 Если КМ-5 прошли поверку с положительным результатом, в паспортах КМ-5 делается соответствующая запись, заверенная подписью поверителя и поверительным клеймом, либо оформляется свидетельство о поверке по ПР 50.2.006-94.

• 7.4 В случае отрицательных результатов поверки каналов КМ-5 по настоящей методике они направляются в ремонт, после которого предъявляются на первичную поверку.

• 7.5 В случае отрицательных результатов поверки средств измерений утвержденных типов, входящих в состав КМ-5: не ремонтопригодные средства измерений заменяются другими, поверенными; ремонтопригодные средства измерений отправляются в ремонт, после которого предъявляются на первичную поверку, либо заменяются другими, поверенными.

Технический директор ООО «ТБН энергосервис»

ПРИЛОЖЕНИЕ А

(Обязательное)

СХЕМА ПОДКЛЮЧЕНИЯ СРЕДСТВ ПОВЕРКИ ИЗМЕРИТЕЛЬНЫХ КАНАЛОВ КМ-5

Схемы подключения средств поверки измерительных каналов (элементов каналов)

КМ-5 приведены на рисунках А1_А6

_П ^{Электронный}_о^блок_{ючения П}преобразователя рас-_.

хода (скорости)

-T1

+ UP

-P2

£

Источники тока

0...20 мА

8

7

Рисунок А.1— Схема подключения средств поверки каналов температуры и давления (без датчиков температуры и давления)

Приложение А (продолжение)

Электронный блок

Преобразователь расхода (скорости)

V V

~220В,

50 Гц

Рисунок А2 — Схема подключения при поверке преобразователей расхода (скорости)

Рисунок А3 — Схема подключения генератора пакетов импульсов при поверке импульсных входов каналов объема (без преобразователей объема)

ПРИЛОЖЕНИЕ А (продолжение)

Рисунок А.5 — Возможные схемы подключения средств поверки к стандартным токовым выходам каналов КМ-5.

Рисунок А.6 — Схема подключения эталонного частотомера при поверке стандартных частотных выходов каналов КМ-5.

ПРИЛОЖЕНИЕ Б (обязательное)

ПРЕДЕЛЫ ДОПУСКАЕМЫХ ПОГРЕШНОСТЕЙ ИЗМЕРИТЕЛЬНЫХ КАНАЛОВ КМ-5, ПОДЛЕЖАЩИХ ЭКСПЕРИМЕНТАЛЬНОЙ ПРОВЕРКЕ

Г.1 Пределы допускаемой абсолютной погрешности измерительных каналов темпера

туры в °С без учета погрешности термопреобразователей вычисляются по формулам:

для воды A_t = ± (0,25 + 0,00051),

для атмосферного воздуха:

At = ± (0,4 + 0,002 t),

где t - значение измеряемой температуры.

Г.2 Пределы допускаемой абсолютной погрешности канала разности температур, без

учета погрешности комплекта термопреобразователей определяются в °С по формуле: ± ( 0,5 + At min / At ) %, где At - значение измеряемой разности температур, °С, At_min выбирается из ряда 1, 2, 3 °С, в зависимости от характеристик применяемых в составе КМ-5 комплектов термопреобразователей. (штатное значение Atmin = 3 °С)/

Г.3 Пределы допускаемой относительной погрешности измерительных каналов, объемного расхода и объема погружных модификаций, приведены в таблице Г.1

Таблица Г.1

Г.4 Пределы допускаемой относительной погрешности измерительных каналов объемного расхода и объема 5_q для полнопроходных модификаций, в зависимости от класса штатного преобразователей расхода ПРЭ, по заказу могут нормироваться двумя способами:

Г.4.1 в зависимости от классов ПРЭ, установленных разработчиком, (таблица Г.2) Таблица Г.2

Г.4.2 При нормировке классов ПРЭ в соответствии с требованиями EN 1434-1 по формулам:

5q = ± (1 + 0,01 q_H/q) %, но не более ± 5 % - для класса 1;

5_q = ± (2 + 0,02 q_H/q) %, но не более ± 5 % - для класса 2;

5_q = ± (3 + 0,05 с|_н/с|) %, но не более ± 5 % - для класса 3,

где q - текущее значение расхода; q_н - верхний предел измерений расхода.

Г.5 Пределы допускаемой относительной погрешности каналов объема с применением преобразователей объема с импульсным выходом (без учета погрешности преобразователей объема) ± 1 импульс на 1000 импульсов.

Г.6 Погрешность программного обеспечения теплосчетчиков КМ-5 составляет 0,03 % (подтверждается Сертификатом соответствия программного обеспечения).

Г.7 Пределы допускаемой относительной погрешности канала текущего времени КМ-5 составляют ± 0,05 %.

Г.8 Пределы допускаемой относительной погрешности каналов КМ-5 с блоками преобразования измеренных значений величин (параметров) в стандартные выходные электрические сигналы (токовый, и/ или частотный) 5_В вычисляются как 5_В = ± (0,2 +|5k |), где ± 5k -пределы допускаемой погрешности измерительных каналов величин (параметров) без учета погрешностей стандартного выхода.

ПРИЛОЖЕНИЕ В

(справочное)

ИСКЛЮЧЕНИЕ ГРУБЫХ ПРОМАХОВ

Для исключения грубых промахов при проведении измерений величин (параметров) потока с помощью КМ-5 могут применяться статистические критерии, базирующиеся на оценке параметров для законов распределения результатов измерений и их погрешностей. Анализ показал, что наилучшие результаты по выявлению грубых промахов получаются с помощью вариационного критерия Диксона, приведенного, например, в монографии Цейтлин В.Г. Расходоизмерительная техника. -М.: Изд-во стандартов, 1977.-240 с.

Наиболее проблемным в КМ-5 является канал объемного расхода. На погрешность измерений расхода влияет множество трудно контролируемых факторов, в том числе появляющихся случайно и нечасто. Так наиболее сильно искажают результаты измерений случайные скачки напряжения тока в сети, которые полностью устранить практически невозможно. При выявлении грубых промахов канала расхода следует учитывать также, что воспроизводимые эталонной расходомерной установкой значения расхода в точке могут изменяться (обычно допускаемое изменение этих значений в точке принимается ± 5 %). Поэтому анализу должны подвергаться относительные погрешности единичных измерений (наблюдений) каналов расхода испытуемых КМ - 5.

Для проверки выделяющихся результатов измерений канала расхода по критерию Диксона на первом этапе абсолютные значения погрешностей результатов измерений должны быть расположены по возрастанию, т.е. 5₁,5₂,....5_n-1,5_n. Далее должно быть определено значение критерия Диксона по формуле

_К = ⁵n ^{5 Д}   S.-5,

Полученное значение критерия Диксона при заданном уровне значимости q, или дове-f рительной вероятности Рд = 1 - q. должно превосходить критическое значение Z _q , которое должно определяться из Таблицы В.1 в зависимости от количества измерений n для уровня значимости q=0,05, соответствующего доверительной вероятности Рд=0,95, применяемого в большинстве случаев для технических расчетов

Таблица В.1

Если полученное значение критерия Диксона не превосходит критического значения, то результат с погрешностью 5 _п должен быть отброшен, как грубый промах.

а^ель Генерального директора ЕСТ-МОСКВА» .С.Евдокимов

Теплосчетчики КМ-5

методика поверки (утвержденная ФБУ «Ростест-Москва» в мае 2010г.)

• 1 Пункт 5.7 «Перед проведением поверки каналов расхода с применением датчиков расхода (объема) полнопроходных модификаций необходимо:

• 1) монтаж на расходомерной установке с учетом требований п.п. 5.5 и 5.6;

• 2) их проточные части должны быть полностью заполнены поверочной жидкостью, и в таком положении они должны быть выдержаны при отсутствии расхода жидкости не менее 1 часа;

• 3) если предусмотрена также поверка и в реверсном режиме, то на расходомерной установке без реверсной подачи жидкости, датчики расхода после поверки при прямом направлении потока, разворачиваются на 180 °, снова заполняются неподвижной поверочной средой и в таком положении выдерживаются не менее 20 минут»,

изложить в следующее редакции:

«Перед проведением поверки каналов расхода с применением датчиков расхода (объема) полнопроходных модификаций необходимо:

• 1) монтаж на расходомерной установке с учетом требований п.п. 5.5 и 5.6;

• 2) их проточные части должны быть полностью заполнены поверочной жидкостью, и в таком положении они должны быть выдержаны при отсутствии расхода жидкости не менее 15 минут;

• 3) если предусмотрена также поверка и в реверсном режиме, то на расходомерной установке без реверсной подачи жидкости, датчики расхода после поверки при прямом направлении потока, разворачиваются на 180 °, снова заполняются неподвижной поверочной средой и в таком положении выдерживаются не менее 15 минут».

• 2 Пункт 5.8 «Перед проведением поверки каналов скорости погружаемая часть датчиков скорости должна находиться в неподвижной поверочной жидкости не менее 24 часов».,

изложить в следующее редакции:

«Перед проведением поверки каналоь скорости погружаемая часть датчиков скорости должна находиться в неподвижной г оверочной жидкости не менее 12 часов».

• 3 Пункт 6.6.7 «Окончание единичного измерения осуществляется однократным нажатием клавиши "Ф" или снятием с контактов "+SS" и "-SS" (Старт/стоп) напряжение +12 В. При этом на дисплее КМ-5 отображается надпись КОНЕЦ ИЗМЕРЕНИЙ.

Наименьшее время единичного измерения выбирается:

• •  для каналов давления температуры и разности температур (без датчиков ) - 20 с;

• •  для каналов расхода - по времени наполнения при заданном расходе поверочной средой эталонной емкости.

• •  для импульсных входов каналов объема по времени приема пакета из 1000 импульсов»,

изложить в следующее редакции:

«Окончание единичного измерения осуществляется однократным нажатием клавиши ”ф” или снятием с контактов ’’+SS^,‘ и "-SS" (Старт/стоп) напряжение +12 В. При этом на дисплее КМ-5 отображается надпись КОНЕЦ ИЗМЕРЕНИЙ.

Наименьшее время единичного измерения выбирается:

• - для каналов давления температуры и разности температур (без датчиков ) - 20 с;

• - для каналов расхода - по времени наполнения при заданном расходе поверочной средой эталонной емкости;

• - для импульсных входов каналов объема с применением преобразователей объема по времени приема пакета из 1 000 импульсов.

Примечание — Для всех модификаций КМ-5 (кроме КМ-5-6И) по требованию потребителей число импульсов в пакете может быть увеличено до 10000 с сохранением частоты их следования.

• 4 Пункт 6.6.10 «Точки, в которых проводится поверка каналов расхода КМ-5, в процентах от верхнего предела измерений, должны находиться в следующих диапазонах:

• 1) для преобразователей расхода классов Al, В1 и С1 — (от 0,09 до 0,11), (от 0,14 до 0,16), (от 0,6 до 0,8), (от 1,8 до 2,2), (от 5 до 7), (от 38 до 42), (от 90 до 100);

• 2) для преобразователей расхода классов С1 и D1 —- (от 0,23 до 0,26), (от 1,8 до 2,2), (от 5 до 7), (от38 до 42), (от 90 до 100);

• 3) для преобразователей расхода класса D2 — (от 0,6 до 0,7), (от 5 до 7), (от 38 до 42), (от 90 до 100).

• 4) В каждой из указанных точек проводятся не менее трех единичных измерений (наблюдений)»,

изложить в следующее редакции:

«Диапазоны объемных расходов, в которых проводится поверка каналов расхода КМ-5, должны выбираться исходя из следующего:

а) если в реальных условиях эксплуатации КМ-5 отношение верхнего предела измерений q_p к нижнему пределу измерений q _н не превышает 250, то:

• 1) для КМ-5 с преобразователями расхода, имеющими условный проход не более DN 65 — диапазоны значений объемного расхода должны находиться в пределах: (от q ; до 1,1 qO; (от 0,1 до 0,11 q_p) и (от 0,9 до 1,0 q_p);

• 2) для КМ-5 с преобразователями расхода, имеющими условный проход более DN 65, но менее DN 150 — диапазоны значений объемного расхода должны находи ться в пределах: (от qs до 1,1 qj); (от 0,1 до 0,11 q_p) и (от 0,45 до 0,50 q_p);

• 3) для КМ-5 с преобразователями расхода, имеющими условный проход нс менее DN 150 — диапазоны значений объемного расхода должны находиться в пределах: (от q ; до 1,1 q j); (от 0,1 до 0,11 q _р) и (от 0,22 до 0,25 q _р)».

Примечания

• 1 Два вышеуказанных диапазона поверки каналов расхода КМ-5, соответствующие наименьшему и промежуточному значениям расхода, выбраны по ГОСТ Р ЕН 1434-5;

• 2 Третий из вышеуказанных диапазонов поверки каналов расхода КМ-5 установлен в соответствии с результатами испытаний при утверждении типа КМ-5, допускающими замену поверки при верхнем пределе измерений на поверку при меньшем значении расхода (с сохранением значения верхнего предела измерений), что принято в мировой практике для средств измерений объемного расхода электромагнитного вида, имеющих градуировочную характеристику, наиболее приближенную к линейной.

• 3 По ГОСТ Р ЕН 1434-1 отношения величин q _р к q j, не превышает 250, для больших отношений q р к q j, число диапазонов поверочного расхода увеличивается.

б) если в реальных условиях эксплуатации КМ-5 отношение верхнего предела измерений q р к нижнему пределу измерений q превышает 250, то интервалы значений объемного расхода, в которых проводится поверка каналов расхода КМ-5 в процентах оз верхнего предела измерений, должны находиться в следующих пределах:

• 1) для КМ-5 с преобразователями расхода, имеющими условный проход не более DN 65, диапазоны значений объемного расхода должны находиться в пределах: (от 0,1 до 0,2), (от 0,5 до 0,9), (от 5 до 10), (от 45 до 50), (от 90 до 100);

• 2) для КМ-5 с преобразователями расхода, имеющими условный проход более DN 65 и менее DN 150, диапазоны значений объемного расхода должны находиться в пределах: (от 0,1 до 0,2); (от 0,25 до 0,35); (от 0,5 до 0,9); (от 5 до 9); (от 40 до 50);

• 3) для КМ-5 с преобразователями расхода, имеющими условный проход не менее DN 150, диапазоны значений объемного расхода должны находиться в пределах: (от 0,1 до 0,2); (от 0,25 до 0,35); (от 0,5 до 0,9); (от 5 до 9); (от 15 до 25)».

в) в каждой из указанных точек проводятся не менее двух единичных измерений (наблюдений)».

• 5 Пункт 6.6.11 «Абсолютные погрешности Дд, каналов объема с преобразователями объема с импульсным выходом (без учета погрешности преобразователей объема) определяются с учетом следующего:

• 1) на поверяемые импульсные входы: последовательно на каждый, или одновременно на все, подаются пакеты из 1000 импульсов;

• 2) поверка импульсных входов должна проводиться последовательно при двух значениях частоты следования импульсов в пакете, которые должны составлять:

f_} = 10Гц и /₂ =5 Гц для модификации КМ-5-6И; и f = 100 Гц и f₂ -50 Гц для всех остальных модификаций КМ-5»,

изложить в следующее редакции:

«Абсолютные погрешности Д^ каналов объема с преобразователями объема с импульсным выходом (без учета погрешности преобразователей объема) определяются с учетом следующего:

а) для всех модификаций КМ-5, кроме КМ-5-6И_на поверяемые импульсные входы: последовательно на каждый, или одновременно на все, подаются пакеты из 1000 импульсов (или по требованию потребителей из 10000 импульсов);

б) для модификации КМ-5-6И на поверяемые импульсные входы: последовательно на каждый, или одновременно на все, подаются пакеты из 1000 импульсов;

в) поверка импульсных входов должна проводиться последовательно при значениях частоты следования импульсов в пакете f, которая должна составлять:

• 1) Г"10ГциГ=5 Гц — для модификации КМ-5-6И;

• 2) Г= 100 Гц и f=50 Гц — для всех модификации КМ-5, кроме КМ-5-6И.

• 6 Часть 2 пункта 6.6.17 «Если в качестве эталонного средства поверки применяются калибраторы, воспроизводящие значения тока с значительной дискретностью (1 мА и даже более), то поверка производится при воспроизведении эталонных значений тока I равных 20, 12 и 4 мА, а соответствующие им эталонные значения давлений Р определяются по формуле:

1-1

Р=Р . ₊._._   .(р _р .

mm г       г \^л max ■* mm J

^L max "* min

изложить в следующее редакции:

«если в качестве эталонного средства поверки применяются калибраторы, воспроизводящие значения тока с значительной дискретностью (1 мА и более), то поверка производится при воспроизведении эталонных значений тока I равных 20, 12 и 5 мА, а соответствующие им эталонные значения давлений Р определяются по формуле:

• 7 Пункт 6.7.5 методики,

«За абсолютные погрешности Д_Л, каналов объема с преобразователями объема с

импульсным выходом (без учета погрешности преобразователя объема) принимается разность;

=ЛГ-1000,

где N - измеренное количество импульсов по рассматриваемому импульсному входу, на который подан с эталонного средства измерений пакет из 1000 импульсов»,

изложить в следующее редакции:

«За абсолютные погрешности каналов объема с преобразователями объема с импульсным выходом (без учета погрешности преобразователя объема) принимаются значения A_iV, определяемые как:

а) для всех модификаций КМ-5, кроме КМ-5-6И

• 1) при подаче пакета из 1000 импульсов

Д„ = N-1000;

• 2) при подаче пакета из 10000 импульсов

= N-10000;

б) для модификации КМ-5-6И

Д_Л? =N-1000,

где: N - измеренное количество импульсов по рассматриваемому импульсному входу, на который с эталонного средства измерений подан пакет импульсов».

« Если в какой либо точке поверки погрешность одного из единичных измерений (наблюдений) выходит за допускаемые пределы, то дополнительно проводятся не менее одного наблюдения (общее число наблюдений в точке должно быть не менее четырех). Если выделяющийся результат является грубым промахом (проверяется по приложению В), то он отбрасывается и КМ-5 считаются прошедшими поверку в данной точке. В противном случае КМ-5 бракуются»

изложить в следующей редакции

« Если в какой либо точке (интервале) поверки погрешность одного из единичных измерений (наблюдений) выходит за допускаемые пределы, то дополнительно проводятся не менее двух наблюдения (общее число наблюдений в точке (интервале) должно быть нс менее четырех). Если выделяющийся результат является грубым промахом (проверяется по приложению В), то он отбрасывается и КМ-5 считаются прошедшими поверку в данной точке (интервале). В противном случае КМ-5 бракуются».

Начальник лаборатории №449             _----->

М.Ю, Родин
