Методика поверки «379. Датчики тока CTR2» (CTR2 МП)

УТВЕРЖДАЮ

Первый заместитель генерального директора -

заместитель по научной работе «ВНИИФТРИ»

А.Н. Щипунов

МЕТОДИКА ПОВЕРКИ CTR2 МП р.п. Менделееве 2015 г.

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ............................................................................................4

• 6 ПОДГОТОВКА К ПОВЕРКЕ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Настоящая методика распространяется на датчики тока CTR2 (далее по тексту - датчик) и устанавливает объём, методы и средства первичной и периодических поверок.

Интервал между поверками -два года.

При проведении поверки необходимо руководствоваться эксплуатационной документацией на датчик (руководством по эксплуатации CTR2 РЭ, паспортом CTR2 ПС) и используемое при поверке оборудование.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.1.

Таблица 1.1 - Операции поверки

• 2.1 При проведении поверки должны применяться средства поверки, указанные в

  таблице 2.1.

Таблица 2,1 - Средства поверки

• 2.3 Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

• 3.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование и практический опыт работы в области радиотехнических измерений, и аттестованные на право проведения поверки в установленном порядке.

• 4.1 При проведении поверки следует соблюдать требования безопасности, устанавливаемые эксплуатационной документацией на поверяемый датчик и используемое при поверке оборудование.

• 5.1 Поверку проводить при условиях:

• - температура окружающего воздуха (20 ± 5)°С,

• - относительная влажность от 30 до 80 %,

• - атмосферное давление от 84 до 106 кПа,

• - напряжение сети питания (220 ± 22) В,

• - частота сети питания (50 ± 1) Гц.

• 6.1 Поверитель должен изучить эксплуатационные документы на поверяемый датчик и используемые средства поверки.

• 6.2 Перед проведением поверки используемое при поверке оборудование должно быть подготовлено к работе в соответствии с эксплуатационной документацией на него.

• 7.1 Внешний осмотр

  • 7.1.1 Перед распаковыванием датчика необходимо выдержать его в течение 4 ч в теплом сухом помещении при температуре окружающего воздуха от плюс 10 до плюс 35 °C.

  • 7.1.2 Распаковать датчик, произвести внешний осмотр и установить выполнение следующих требований:

• - соответствие комплектности и маркировки датчика п.п. 1.1.3 и 1.1.5 CTR2 РЭ;

• - отсутствие видимых механических повреждений (в том числе дефектов покрытий), при которых эксплуатация недопустима;

• 7.1.3 Результаты поверки считать положительными, если указанные в п.7.1.2 требования выполнены и надписи и обозначения маркировки датчика имеют четкое видимое изображение. В противном случае дальнейшие операции не выполняют, а датчик признают непригодным к применению.

• 7.2 Опробование

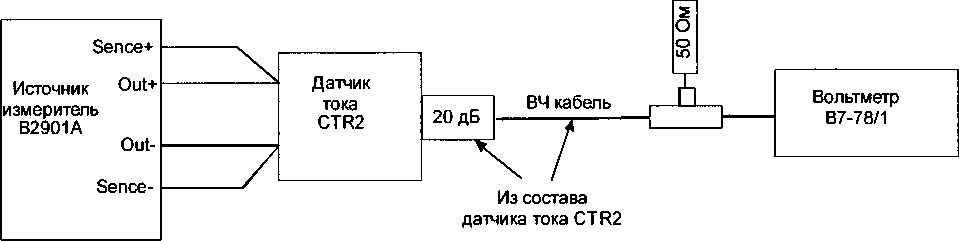

  • 7.2.1 Собрать схему измерений в соответствии с рисунком 7.1.



Рисунок 7.1

• 7.2.2 Установить на источнике - измерителе прецизионном В2901А значение силы выходного тока I = 1 А.

• 7.2.3 Результаты поверки считать положительными, если показания вольтметра составляют (200 ± 0,2) мВ.

• 7.3 Определение входного сопротивления, коэффициента преобразования и относительной погрешности коэффициента преобразования на постоянном токе

  • 7.3.1 Собрать схему измерений в соответствии с рисунком 7.1.

  • 7.3.2 Установить на источнике - измерителе прецизионном В2901А значение силы выходного тока 1= 1А.

  • 7.3.3 Записать показания U_BX, В источника - измерителя В2901А (канал измерения напряжения) и рассчитать значение входного сопротивления по формуле (1):

R=U^II                               (1)

• 7.3.4 Записать показания вольтметра В7-78/1 U, В и рассчитать значение коэффициента преобразования на постоянном токе по формуле (2):

К=пи                           (2)

• 7.3.5 Повторить 7.3.2...7.3.4 при установленных значениях выходного тока 2 и 0,5 А.

• 7.3.6 Результаты поверки считать положительными, если значение входного сопротивления составляет (2 ± 0,02) Ом, а значение коэффициента преобразования - (5 ± 0,05) А/В.

• 7.4 Определение диапазона частот и нелинейности амплитудно-частотной характеристики коэффициента преобразования

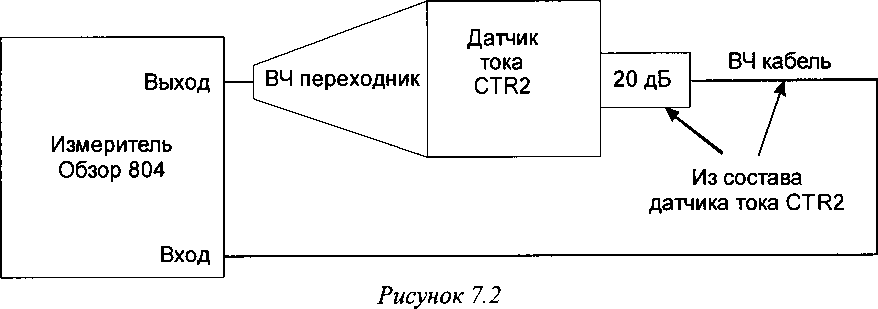

  • 7.4.1 Собрать схему измерений в соответствии с рисунком 7.2.



  • 7.4.2 Установить измеритель комплексных коэффициентов передачи и отражения «ОБЗОР-804» в режим измерений модуля коэффициента передачи в диапазоне частот от 0,3 до 4000 МГц.

Так как коэффициент передачи S21, измеренный по вышеупомянутой схеме, связан с коэффициентом преобразования по формуле:

'          S21 = 20 lg(2/(7?+50)) - 20 lg К,                              (3) то нелинейность коэффициента преобразования К, выраженная в дБ, равна нелинейности коэффициента передачи S?/.

• 7.4.3 Провести измерения амплитудно-частотной характеристики коэффициента передачи S21 на частотах в соответствии с таблицей 7.1.

• 7.4.4 Вычислить нелинейность амплитудно-частотной характеристики Д по формуле (4):

Д = &/ max " S21 min ,                                  (4)

где 5г/тах и SS/min - максимальное и минимальное значения коэффициента передачи из всех измеренных в диапазоне частот от 0,3 до 1000 МГц и из всех измеренных в диапазоне частот от 1,0 до 4,0 ГГц.

• 7.4.5 Результаты измерений и вычислений занести в таблицу 7.1.

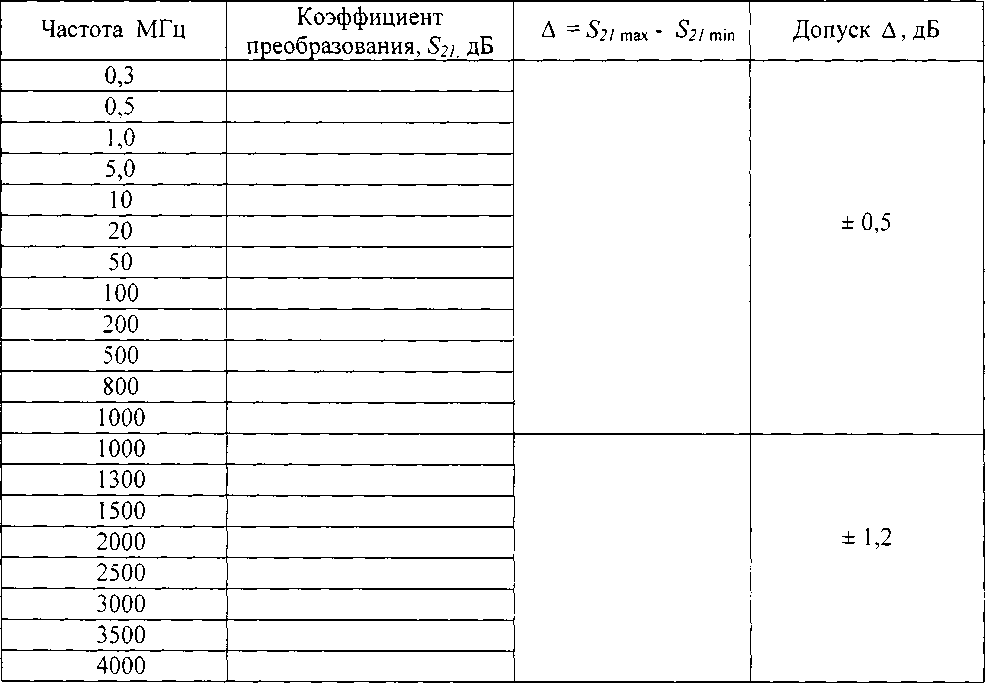

Таблица 7.1

• 7.4.6 Результаты поверки считать положительными, если нелинейность амплитудно-частотной характеристики коэффициента преобразования в частотном диапазоне от 0,3 до 1000 МГц находится в пределах ± 0,5 дБ и в частотном диапазоне от 1 ГГц до 4 ГГц находится в пределах ± 1,2 дБ.

• 8.1 На датчик, прошедший поверку с положительными результатами, оформляют свидетельство о поверке установленного образца.

• 8.2 При отрицательных результатах поверки по любому пункту таблицы 1.1 датчик к применению не допускается и на него оформляется извещение о непригодности установленного образца с указанием причины забракования.

Начальник лаборатории 140

ФГУП «ВНИИФТРИ»           ____________ А.Е. Ескин то нелинейность коэффициента преобразования К, выраженная в дБ, равна нелинейности коэффициента передачи S21.

• 7.4.3 Провести измерения амплитудно-частотной характеристики коэффициента передачи S21 на частотах в соответствии с таблицей 7.1.

• 7.4.4 Вычислить нелинейность амплитудно-частотной характеристики Д по формуле (4):

Л ~ $21 max ~ $21 min ,  ■                                 (4)

где $2imax и $2imin - максимальное и минимальное значения коэффициента передачи из всех измеренных в диапазоне частот от 0,3 до 1000 МГц и из всех измеренных в диапазоне частот от 1,0 до 4,0 ГГц.

• 7.4.5 Результаты измерений и вычислений занести в таблицу 7.1.

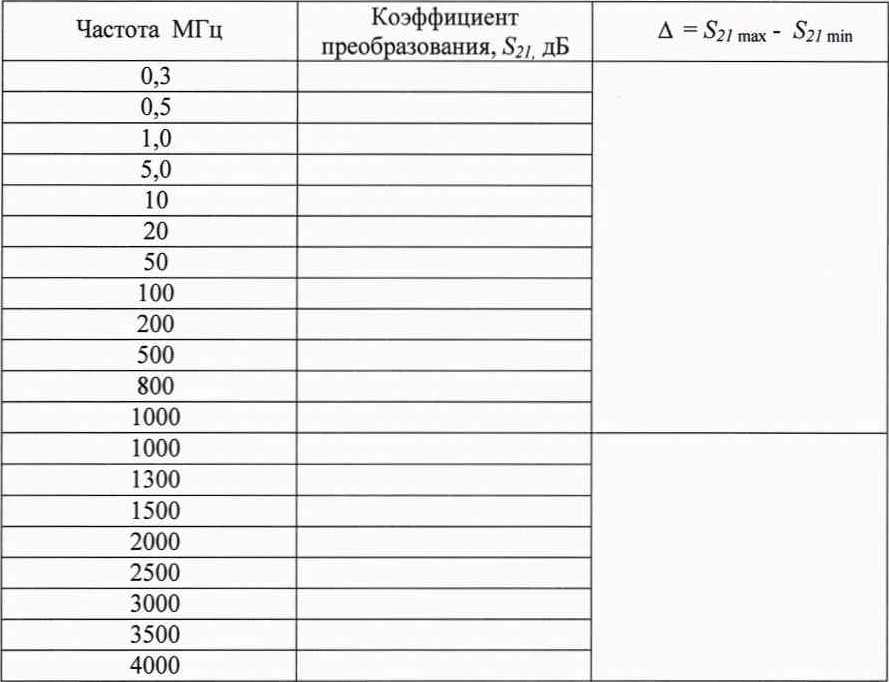

Таблица 7.1

• 7.4.6 Результаты поверки считать положительными, если нелинейность амплитудночастотной характеристики коэффициента преобразования в частотном диапазоне от 0,3 до 1000 МГц находится в пределах ± 0,5 дБ и в частотном диапазоне от 1 ГГц до 4 ГГц находится в пределах ± 1,2 дБ.

• 8.1 На датчик, прошедший поверку с положительными результатами, оформляют свидетельство о поверке установленного образца.

• 8.2 При отрицательных результатах поверки по любому пункту таблицы 1.1 датчик к применению не допускается и на него оформляется извещение о непригодности установленного образца с указанием причины забракования.

Начальник лаборатории 140

А.Е. Ескин

ФГУП «ВНИИФТРИ»

6
