Методика поверки « Измерители влажности и температуры микропроцессорные ИВИТ-М» (008-30007-2012 МП)

Директор

ООО НПК «РЭЛСИБ» Ландочкин И. Г.

25.12.2012 г.

Заместитель директора ФГУП «СНИИМ» Евграфов В. И.

25.12.2012 г.

ИЗМЕРИТЕЛИ ВЛАЖНОСТИ И ТЕМПЕРАТУРЫ МИКРОПРОЦЕССОРНЫЕ

ИВИТ-М

Методика поверки

008-30007-2012 МП

Новосибирск 2012

Настоящая методика поверки распространяется на измерители влажности и температуры микропроцессорные Ивит-М (далее - измерители). Методика устанавливает порядок и способы проведения первичной и периодической поверок измерителей при выпуске из производства, после ремонта и в процессе его эксплуатации.

Рекомендуемый межповерочный интервал - один год.

• 1 ОПЕРАЦИИ ПОВЕРКИ

  • 1.1 При проведении поверки измерителей выполняют операции, указанные в таблице 1.

Таблица 1

• 1.2 При получении отрицательных результатов при проведении той или иной операции поверка прекращается.

• 2 СЕДСТВА ПОВЕРКИ

  • 2.1 Для обеспечения поверки измерителей необходимо применять средства измерения и вспомогательное оборудование, указанные в таблице 2.

  • 2.2 Применяемые средства измерений должны быть поверенными в установленном порядке.

Таблица 2 - Средства поверки

Примечание - Допускается замена указанных измерителей и оборудования аналогичными, обеспечивающими требуемую точность измерения и режимы поверки

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, имеющие группу допуска по технике электробезопасности не ниже 3-й при проведении первичной и периодической поверки и аттестованные в соответствии с ПР 50.2.012-2002 «ГСИ. Порядок аттестации поверителей средств измерений», изучившие эксплуатационную документацию измерителей и средств поверки.

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.1 При проведении поверки соблюдают требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей», ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-79,

ГОСТ 12.2.091-94, ГОСТ Р 51350-99, «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» ПБ 03-576-03 и требования безопасности, указанные в технической документации на измерители, применяемые эталоны и вспомогательное оборудование.

• 4.2 Помещение поверочной лаборатории должно быть оснащено противопожарными средствами согласно ГОСТ 12.4.009-83.

• 5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

  • 5.1  Поверка измерителей должна проводится при следующих (нормальных) условиях:

• - температура окружающей среды (20±5) °С;

• - относительная влажность (30-80) %;

• - атмосферное давление от 86 до 106,7 кПа;

• - отсутствие вибрации, тряски, ударов, способных вызвать изменение характеристик измерителей.

• 5.2 Выдерживают измерители в нормальных условиях не менее 2 ч.

• 5.3 Подготавливают к работе применяемые средства поверки в соответствии с указаниями, приведенными в эксплуатационных документах.

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре измерителей проверяют:

• - маркировку измерителей;

• - отсутствие механических повреждений;

• - целостность пломб на корпусе.

• 6.1.2 Встряхиванием корпуса измерителей проверяют отсутствие внутри них посторонних предметов и (или) незакрепленных элементов конструкции.

• 6.1.3   Результаты внешнего осмотра считают положительными, если не выявлены следующие несоответствия или дефекты:

• -  отсутствие какого - либо предусмотренного документацией элемента конструкции;

• -  маркировка нарушена, отсутствует,   или не

соответствует данным РЭ;

• -   имеется загрязнение поверхности корпуса, нарушающее нормальное функционирование измерителей, в т.ч считывание показаний с цифрового индикатора измерителей;

• -  имеются механические повреждения корпуса электронного блока (трещины, сколы, вмятины и т.п.), органов управления, которые могут нарушить нормальное функционирование измерителей.

• 6.2 Опробование

  • 6.2.1 Подключают измерители Ивит-М к источнику питания.

Измерители модификации Ивит-М..Т подсоединяют по схеме, приведённой в Приложении Б рис.Б.1, измерители модификации Ивит-M.RS, Ивит-М.Е - по схеме, приведённой в Приложении Б рис.Б.3., рис.Б.4.

• 6.2.2 Задают напряжение источника питания равным 24 В.

• 6.2.3 Производят переключение режима отображения параметров на автоматический путем кратковременного нажатия на кнопку Кн2 (Приложение Б рис.Б.1).

• 6.2.4   Наблюдают отображение на индикаторе измерителей следующих параметров:

• - температуры в °С;

• - температуры точки росы в °С;

• • для измерителей модификации Ивит-М.Е:

• - относительной влажности в %;

• - температуры в °С;

• - текущего времени.

Дальнейшие операции поверки проводят только для измерителей модификаций Ивит-М.Е и Ивит-M.RS.

• 6.2.5 Измерители модификаций Ивит-М.Е и Ивит-M.RS подключают к ПК и источникам питания согласно схемам Приложения Б рис.Б.3 и рис.Б.4, не подключая к ПК цифровой выход Ethernet для модификации Ивит-М.Е.

  • 6.2.5.1 Копируют в файловую систему ПК исполняемый файл «config-ivit.exe» из комплекта дистрибутивного программного обеспечения измерителя влажности и температуры Ивит-М.

  • 6.2.5.2  Проверяют идентификационные признаки программного обеспечения «Ивит-М», для чего выполняют последующие операции:

• - копируют утилиту md5deep (исполняемый файл md5deep.exe) в каталог с программой config-ivit.exe;

• - в меню «Пуск» операционной системы (ОС) Microsoft Windows, выбирают пункт «Выполнить», вводят в текстовое поле команду «cmd», затем нажимают кнопку ОК;

• - в открывшемся окне командного интерпретатора ОС вводят команду cd «path», где вместо «path», указывают действительное расположение файла config-ivit.exe (полный путь к каталогу) в файловой системе ОС;

• - вводят команду «md5deep config-ivit.exe» и наблюдают на экране вычисленное значение хэш-функции MD5 для файла config-ivit.exe. Сличают полученное значение с контрольным значением f149f2f493a68659df1f6b3179ebb2b9.

• 6.2.5.3  Если полученное значение совпадает с контрольным, дальнейшие операции не проводят до получения файла ПО «Ивит-М» с верными идентификационными признаками.

• 6.2.5.4  Конфигурируют измерители, при помощи программного обеспечения «Ивит-М» выполняя следующие операции:

• - запускают файл config-ivit.exe наблюдают появление на экране окна программы в соответствии с рисунком 1;

• - выбирают «режим соединения конфигуратора» -«последовательный порт»;

• - нажимают на кнопку «выполнить поиск доступных сетевых портов»;

- нажимают кнопку «сканировать»;

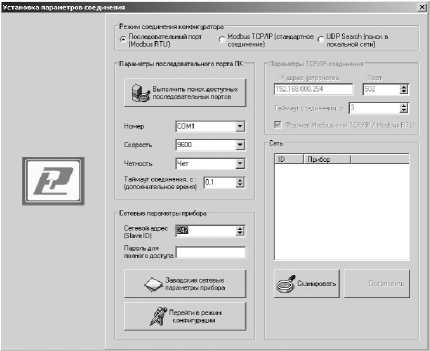

• - наблюдают появление другого окна в соответствии с рисунком 2 и задают модификацию измерителя;

• -   наблюдают появление окна в соответствии с рисунком 3.



Рисунок 1

Рисунок 2

П араметры прибора

Рисунок 3

• 6.2.5.5 Проверяют работоспособность интерфейса RS485, выполняя следующие действия:

• - помечают параметры для постоянного опроса -«Относительная влажность RH, %» и «Температура, град. С»;

• - в верхней строчке окна выбирают «Опрос» и нажимают «начать», после чего наблюдают появление значений температуры и относительной влажности;

• - для измерителя модификации Ивит-М.Е записывают в протокол испытаний параметры «настройки сети и почты

• 6.2.5.6 Проверяют работоспособность цифрового выхода Ethernet, выполняя следующие действия:

• -    создают локальную сеть для подключения измерителей к Ethernet, настраивая ее таким образом, чтобы параметры сети совпадали с параметрами, установленными в настройках сети и почты (сохраненными в протоколе испытаний, полученными при выполнении п.6.2.5.5);

• - подключают измерители модификации Ивит-М.Е к ПК в соответствии с Приложением Б и отключают измерители от интерфейса RS-485;

• - запускают исполняемый файл config-ivit.exe;

• -   используя сохраненные в протоколе испытаний данные настройки сети и почты п.6.2.5.5;

проводят настройки TCP/IP соединения в появившемся окне «Установка параметров соединения»;

• - нажимают кнопку «сканировать»;

• - задают модификацию измерителей в соответствии с рисунком 2;

• - наблюдают появление окна в соответствии с рисунком 3;

• - проводят действия в соответствии с п.6.2.5.5.

Результаты проверки считают удовлетворительными, если:

• для измерителей модификации Ивит-М.Т происходит на индикаторе отображение параметров:

• - относительной влажности в %;

• - температуры в °С;

• - температуры точки росы в °С;

• для измерителей модификации Ивит-М.Е происходит на индикаторе отображение параметров:

• - относительной влажности в %;

-температуры в °С;

• - текущего времени

и происходит непрерывное измерение температуры и влажности, наблюдаемое в окне программы «Ивит-М» для измерителей модификации Ивит-M.RS (информационный обмен по интерфейсу RS-485), Ивит-М.Е (информационный обмен по интерфейсу RS-485 и Ethernet).

• 6.3 Проверка погрешности измерения температуры

  • 6.3.1 Проверку погрешности измерения температуры проводят:

-для измерителей модификации Ивит-M.RS, Ивит-М.Т в пяти точках диапазона измерения температуры : минус 40, 0, плюс 30, плюс 50, плюс 100°С;

• - для измерителей модификации Ивит-М.Е в четырех точках диапазона измерения температуры : минус 40, 0, плюс 30, плюс 50 °С.

• 6.3.2 Подготавливают жидкостный термостат к работе, согласно руководству по эксплуатации.

• 6.3.3  Включают жидкостный термостат и задают значение температуры в термостате равное (минус 40±0,5) °С.

• 6.3.4    Подготавливают к работе прецизионный многоканальный измеритель температуры «Термоизмеритель ТМ-12» согласно его руководству по эксплуатации.

• 6.3.5  Помещают в рабочую среду жидкостного термостата выравнивающий дюралевый блок, рисунок которого приведен в Приложении В.

В гнезда выравнивающего блока, по центру и с краю, помещают датчики температуры, подключенные к прецизионному многоканальному измерителю температуры «Термоизмеритель ТМ-12».

• 6.3.6 С другого края выравнивающего блока помещают первичный преобразователь измерителя.

Проверку проводят, снимая показания с индикатора измерителей (при наличии) и каждого из имеющихся выходных каналов измерителей (сигнал постоянного тока, RS-485, Ethernet).

• 6.3.7 Выдерживают в течение времени, необходимого для установления теплового равновесия в выравнивающем блоке и измерителей. После чего трижды, с интервалом в 5 минут, фиксируют значения температуры, измеренные датчиками температуры и испытуемым прибором.

• 6.3.8  Действительное значение температуры по показаниям датчика температуры (Тд) и значения температуры по показаниям поверяемых измерителей (Ти) заносят в протокол по форме, приведенной в Приложении А.

• 6.3.9 Задают значения температуры в термостате (0± 0,5)°С, (30 ± 0,5)°С, (50 ± 0,5)°С, (100 ± 0,5)°С в порядке ее возрастания. Выполняют измерения температуры при воспроизводимых в термостате значениях температуры, повторяя п. 6.3.7^6.3.8.

• 6.3.10 Вычисляют средние значение температуры измеренной датчиком температуры (Тд) и поверяемых измерителей (Ти), а также погрешности измерения температуры поверяемых измерителей для каждой выполненной серии измерений при температурах (минус 40°С,0°С,30°С,50°С,100°С*)поформуле(1):

Д = Ти-Тд                 (1)

* - кроме измерителей модификации Ивит-М.Е.

• 6.3.11 Значения погрешности измерения температуры поверяемых измерителей заносят в протокол по форме, приведенной в Приложении А.

• 6.3.12 Результаты поверки считают удовлетворительными, если ни одно из полученных значений погрешности измерения температуры не превышает значений ±2,0 °С при заданных температурах минус 40 и плюс 100°С, ±1,5 °С при заданных температурах 0, плюс 30 и плюс 50 °С.

6.4 Проверка погрешности измерения относительной влажности

• 6.4.1  Проверку основной погрешности измерения относительной влажности, проводят в пяти точках диапазона измерения относительной влажности газа -10%, 25%, 50%, 75% ,90%.

• 6.4.2 Подготавливают генератор влажности газа типа «Родник-2» к работе, следуя указаниям, приведенным в паспорте 5К2.844.067 ПС.

• 6.4.3  Помещают в рабочую камеру генератора влажности газа первичный преобразователь измерителей.

Показания снимают с индикатора измерителей (при наличии) и каждого из имеющихся выходных каналов измерителей (сигнал постоянного тока, RS-485, Ethernet).

• 6.4.4 Устанавливают в рабочей камере генератора влажности газа значения температуры равное (плюс 20±2)°С и влажности равное (10±2)%.

• 6.4.5 Включают генератор влажности газа.

Выдерживают в течение времени, необходимого для установления заданной влажности в генераторе влажности газа и измерителей. После чего трижды, с интервалом в 2 минуты, фиксируют значения избыточного давления по манометру, расположенному в насытителе (Рн) и по второму U-образному или деформационному манометру, расположенному в рабочей камере генератора влажности газа (ДР) и показания относительной влажности по проверяемым измерителям (фи).

• 6.4.6   Рассчитывают относительную влажность парогазовой смеси по формуле (2):

  Ра+ДР

Фэ^^п ^100°%         (2)

РнР+а

где: Ра - атмосферное давление, мм.рт.ст, выраженное в (кгс/см²), берется из таблицы «Приложения 3» паспорта;

ДР - избыточное давление газа в рабочей камере, определяемое по приведенному графику в «Приложении 4» паспорта или по U-образному манометру или деформационному, (кгс/см²);

Рн - установленное избыточное давление в насытителе, (кгс/см²).

• 6.4.7   Рассчитывают предел абсолютной основной погрешности измерения относительной влажности по формуле (3):

6= фэ - фи                (3)

• 6.4.8 Повторяют п.6.4.5^6.4.7 при заданных значениях влажности в камере генератора влажности газа (25± 2) %, (50 ± 2)%, (75 ± 2)%, (90 ± 2)%, для измерителей исполнения 2 (95 ± 2)%, порядке ее возрастания.

• 6.4.9             Результаты поверки считают удовлетворительными, если для исполнения 1 ни одно из полученных значений погрешности измерения при относительной влажности равной 25, 50, 75, 90% не превышает значений ±2,5 % , при относительной влажности равной 10% не превышает ±3,0 %;

и для исполнения 2 ни одно из полученных значений погрешности измерения при относительной влажности равной 25, 50, 75 90% не превышает значений ±3,0 % , при 10% и 95% не превышает ±4,0 %

• 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 7.1 По результатам поверки оформляют протокол. Форма протокола приведена в «Приложение А».Протокол должен храниться не менее двух лет в организации, проводившей поверку.

  • 7.2 Положительные результаты поверки оформляют свидетельством о поверке по форме ПР 50.2.006-94.

  • 7.3 Отрицательные результаты поверки оформляют извещением о непригодности к применению по форме ПР 50.2.006-94 с указанием причины непригодности.

Приложение А

(справочное)

ПРОТОКОЛ № ______

поверки измерителей Ивит-М-_____ №_______г. в.________

Средства поверки: ____________________________________

Условия поверки:

Температура окружающей среды: _________________________

Относительная влажность: ______________________________

Атмосферное давление: ________________________________

• 1. Результат внешнего осмотра ___________________________

• 2. Результат опробования _______________________________

• 3. Результаты проверки погрешности измерения температуры.

  Поверяемые точки,°С		Измеренное значение температур ы измерителе й,°С	Измеренное значение температур ы ТС №1, °С (край)	Измеренное значение температур ы ТС №2, °С (центр), эталон	Погрешност ь измерения температур ы, At °С
  -40	RS-485
  	Ethernet
  0	RS-485
  	Ethernet
  +30	RS-485
  	Ethernet
  +50	RS-485
  	Ethernet
  +100	RS-485
  	Ethernet
  -40
  0
  +30
  +50

Продолжение приложения А

• 4. Результаты поверки погрешности измерения относительной влажности

  № изм.	Пов.точка, ф,%	Измер. приб ,фи,%	ДР, кгс/см2	Рн, кгс/см2	фэ,%	б,%
  	10
  	25
  	50
  	75
  	90
  	95

Годен / не годен

Дата поверки:

Подпись поверителя:

Приложение Б

Схема подключения измерителей влажности и температуры микропроцессорных Ивит-М.Т

При сопротивлении нагрузки Rh более 100 Ом (сопротивление линии связи) для определения значения напряжения питания цепи измерителей, необходимо учитывать падение напряжения на нагрузке Rh в соответствии с выражением:

0,02 Rh +18 < Un < 0,005Rh + 36,

где Rh - сопротивление нагрузки, Ом.

температуры микропроцессорных Ивит-M.RS

При наличии в измерителе функции двухпозиционного регулирования (Ивит-M.RS.P) необходимо использовать внешнее питание (вход БП).

При этом питание RS-485 необходимо отключить.

Приложение Б

Схема подключения измерителей влажности и температуры микропроцессорных Ивит-М.Е

Рисунок Б.3

Приложение В

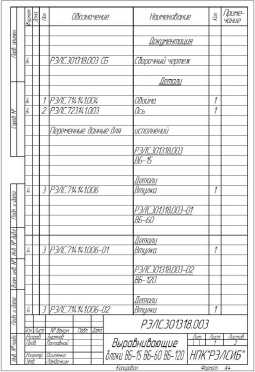

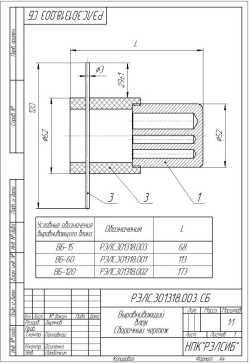

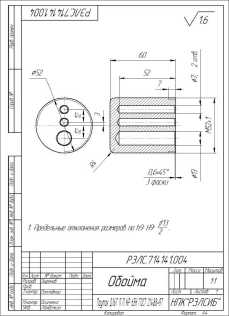

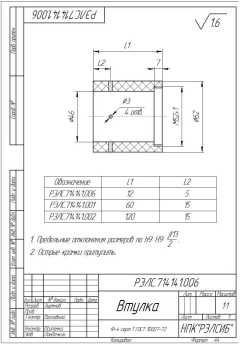

Выравнивающие блоки ВБ-15; ВБ-60 и ВБ-120 для проведения испытаний измерителей влажности и температуры микропроцессорных Ивит-М

Продолжение приложения В
