Методика поверки «Приборы цифровые электроизмерительные PA 194I, РА195I, PZ194U, PZ195U, PD194UI, PD194F» (МП-291/447-2011)

у I ВЕРЖДАЮ

Р\ ководтсль 1 ЦИ СИ Зам. I’ciiepa.'ii.Hoio директора

Х ФБУ «Рос1ес(-Моеква>>

_ А.С,.Р.вдокимов 2011 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

МЕТОДИКА ПОВЕРКИ МП-291/447-2011

Москва 2011

• 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ............................................................................

  3

  5

  5

  5

  5

  • 5

  • 6

  7

  1

1 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ................................................

• 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ....................................................................................

• 4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ...........................................................

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ.................................................................................................

  • 5.1 Внешний осмотр..........................................................................................................

  • 5.2 Опробование................................................................................................................

  • 5.3 Идентификация программного обеспечения............................................................

  • 5.4 Определение метрологических характеристик........................................................

    • 5.4.1 Определение абсолютной погрешности измерения частоты и приведенной

погрешности измерения силы переменного тока (для амперметров РА 1941)........

• 5.4.2 Определение абсолютной погрешности измерения частоты и приведенной

погрешности измерения напряжения переменного тока (для вольтметров PZ194U)........8

• 5.4.3 Определение абсолютной погрешности измерения частоты напряжения

переменного тока, приведенной погрешности измерения напряжения и силы переменного тока (для ампервольтметров PD194UI)...........................................

• 5.4.4 Определение абсолютной погрешности измерения частоты напряжения

переменного тока (для частотомеров PD194F)

• 5.4.5 Определение приведенной погрешности измерения силы постоянного тока (для

амперметров РА 1951)

• 5.4.6 Определение приведенной погрешности измерения напряжения постоянного тока

(для вольтметров PZ195U)

• 5.4.7 Проверка приведенной погрешности аналогового преобразования силы тока,

напряжения и частоты................................

• 6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А................................................

ПРИЛОЖЕНИЕ Б.................................................

ПРИЛОЖЕНИЕ В................................................

Настоящая методика поверки распространяется на приборы цифровые электроизмерительные РА1941, PA195I (далее - амперметры), PZ194U, PZ195U (далее - вольтметры), PD194U1 (далее - ампервольтметры), PD194F (далее - частотомеры), изготовленные по технической документации фирмы «JIANGSU SFERE ELECTRIC СО., LTD», КНР, и устанавливает методы и средства их первичной и периодической поверок.

Межповерочный интервал - 6 лет.

При проведении поверки проводят операции, указанные в таблице 1 и применяют средства поверки, указанные в таблице 2.

Таблица 1 - Опера

при несоответствии характеристик поверяемых приборов установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят.

Таблица 2 - Средства поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и метрологические и основные технические характеристики средства поверки.

5.4.1-5.4.7

5 4 7

I - значение воспроизводимой (измеряемой) силы тока; и - значение воспроизводимого (измеряемого) напряжения;

Допускается использовать другие средства для задания входных сигналов, если погрешность задания не превышает 1/5 предела погрешности прибора.

Все средства поверки должны быть исправны и поверены в установленном порядке.

К поверке приборов цифровых электроизмерительных РА 1941, PA195I, PZ194U, PZ195U, PDI94UI, PD194F допускают лиц, аттестованных на право поверки средств измерений электрических и магнитных величин.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы с электроустановками напряжением до 1000 В с группой допуска не ниже Ш.

Перед началом работы поверитель должен изучить инструкции по эксплуатации поверяемых приборов, рабочих эталонов и других технических средств, используемых при поверке, правила техники безопасности и строго их соблюдать

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правила эксплуатации электроустановок потребителей" и "Правила техники безопасности при эксплуатации электроустановок потребителей", утвержденные Главгосэнергонадзором.

Должны также быть обеспечены требования безопасности, указанные

0НИЫ.Х документах на средства поверки.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды, °C

  15-25;

  85 - 105;

  80.

• - атмосферное давление, кПа

• - относительная влажность воздуха, не более ,%

Требования к электропитанию:

• - однофазная сеть, В

• - частота, Гц

Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

При проведении внешнего осмотра должно быть установлено соответствие проверяемого прибора следующим требованиям:

- комплектности прибора в соответствии с паспортом на прибор, включая руководство по эксплуатации и методику поверки;

“ отсутствие механических повреждений корпуса, лицевой панели, органов управления, соединительных элементов, индикаторных устройств, нарушающих работу прибора или затрудняющих поверку;

- разъемы не должны иметь повреждений и должны быть чистыми.

Приборы, имеющие дефекты, дальнейшей поверке не подвергаются, бракуются и направляются в ремонт.

Включить питание поверяемого прибора (клеммы 1 и 2).

Проверить работоспособность индикатора и кнопок прибора (см. раздел «Измерения и настройка» в руководстве по эксплуатации): отображаемые на индикаторе прибора данные при нажатии соответствующих кнопок должны соответствовать руководству по эксплуатации.

Для ампервольтметра и для модификации 3-канального вольтметра с изменяемой схемой подключения (в зависимости от модификации прибора тип схемы подключения может или выбираться в меню прибора или быть фиксированным - см. раздел «Характеристики» в руководстве по эксплуатации) в меню прибора считать тип схемы подключения каналов измерения напряжения (3- или 4-проводная схема, см. раздел «Измерения и настройка» в руководстве по эксплуатации).

Выключить питание поверяемого прибора.

Для модификации 3-канального вольтметра с фиксированной схемой подключения (см. раздел «Характеристики» в руководстве по эксплуатации) определить тип схемы его подключения (3- или 4-проводная) по ярлыку на задней панели прибора.

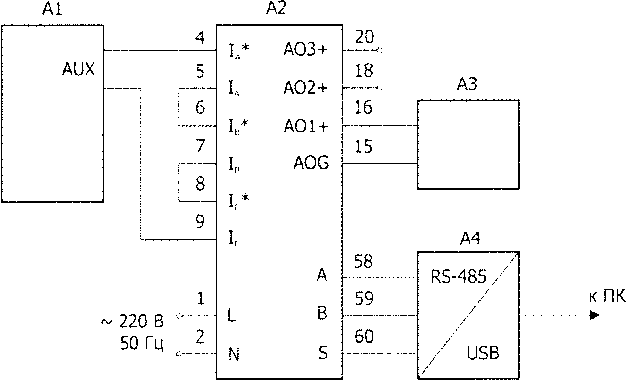

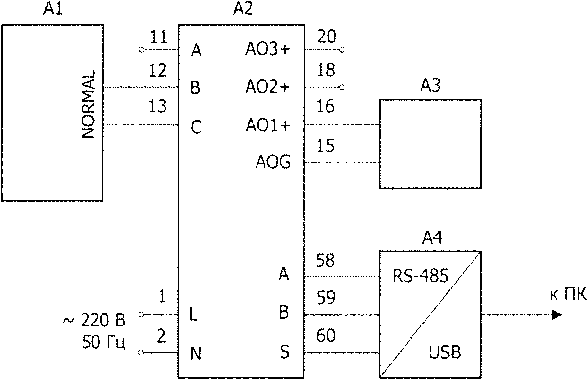

Выбрать в Приложении А для поверяемого прибора соответствующую схему (схемы) подключения.

Согласно выбранной схеме соединить при помощи измерительных проводов входные клеммы поверяемого прибора с выходными разъемами калибратора универсального Fluke 5520А (далее - калибратор) и подключить порт RS-485 прибора к компьютеру через преобразователь интерфейса.

Включить питание поверяемого прибора.

Считать в меню прибора значения уставок номинального показания (см. раздел «Измерения и настройка» в руководстве по эксплуатации): для амперметра (РА 1941, PA195I) - значение уставки номинального показания силы тока В, для вольтметра (PZ194U, PZ195U) -значение уставки номинального показания напряжения U|, для ампервольтметра (PZ194UI) -значения обеих уставок.

Подать на измерительные входы поверяемого прибора сигналы с номинальным значением силы тока и/или напряжения (номинальное значение напряжения и/или силы тока на входах прибора указано на ярлыке прибора и в его паспорте). Для приборов переменного тока частота сигнала на измерительном входе 50 Гц.

Считать результаты измерения на индикаторе прибора (см. раздел «Измерения и настройка» в руководстве по эксплуатации). Показания тока и/или напряжения на индикаторе прибора должны соответствовать значению уставок номинального показания силы тока и/или напряжения прибора. Показания частоты на индикаторе прибора переменного тока должны соответствовать частоте 50 Гц.

Настроить связь прибора с компьютером и считать значения измеряемых величин на экране компьютера (см. приложение «Просмотр регистров памяти прибора на компьютере» в руководстве по эксплуатации).

Результаты измерений, отображаемые на компьютере, должны соответствовать показаниям на цифровом индикаторе поверяемого прибора.

Включить питание поверяемого прибора (клеммы 1 и 2).

Отобразить номер версии ПО на индикаторе прибора (см. раздел «Измерения и настройка» в руководстве по эксплуатации).

Идентификацию ПО считать успешной, если отображаемый на индикаторе номер совпадает с номером, указанным в руководстве по эксплуатации (см. раздел «Характеристики» в руководстве по эксплуатации).

• 5.4 Определение метрологических характеристик

Определение абсолютной погрешности измерения частоты и приведенной погрешности измерения силы переменного тока проводят в следующей последовательности.

Входные клеммы поверяемого амперметра, предназначенные для измерения силы переменного тока, соединить при помощи измерительных проводов с выходными разъемами «лих» калибратора (см. Приложение А).

Включить питание поверяемого прибора и выдержать прибор в течение времени установления рабочего режима (5 мин).

Считать в меню прибора значение уставки номинального показания силы тока Б (см. раздел «Измерения и настройка» в руководстве по эксплуатации).

Рассчитать значение коэффициента преобразования по формуле:

К -

I

и

где Б, - номинальное значение измеряемой силы переменного тока (номинальное значение силы тока на входе прибора указано на ярлыке прибора и в его паспорте).

Поочередно установить на выходе калибратора значения сигнала для каждой проверяемой точки в соответствии с таблицей Б.1 Приложения Б.

Занести измеренные значения силы переменного тока и частоты в таблицу Б.1 Приложения Б (переход от просмотра силы тока к просмотру частоты выполняется при помощи левой кнопки на лицевой панели прибора).

Вычислить значения приведенной погрешности измерений силы переменного тока по формуле:

X,

где Хизм - значение по показаниям поверяемого прибора;

Хус,— значение, установленное на выходе калибратора;

Х„ - номинальное значение измеряемой величины;

К - значение коэффициента преобразования, рассчитанное по формуле (1).

Вычислить значения абсолютной погрешности измерения частоты по формуле:

где fycT - значение частоты, воспроизводимое калибратором;

fn3M значение частоты по показаниям поверяемого прибора.

Занести результаты расчета погрешностей в таблицу Б.1 Приложения Б.

Результаты поверки считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых значений, указанных в таблице Б.1 Приложения Б.

Определение абсолютной погрепшости измерения частоты и приведенной погрешности измерения напряжения переменного тока проводят в следующей последовательности.

Для 1-канального вольтметра; выполнить пункты е) - н) текущего подраздела.

Для модификации 3-канального вольтметра с фиксированной схемой подключения (в зависимости от модификации прибора тип схемы подключения может или выбираться в меню прибора или быть фиксированным - см. раздел «Характеристики» в руководстве по эксплуатации) определить схему его подключения (3- или 4-проводная) по ярлыку на задней панели прибора. Далее выполнить пункты е) - н) текущего подраздела.

Для модификации 3-канального вольтметра с изменяемой схемой подключения (см. раздел «Характеристики» в руководстве по эксплуатации):

а) Включить питание поверяемого прибора.

б) Считать в меню прибора уставку типа схемы подключения (3-фазная 3-проводная или 3-фазная 4-проводная, см. раздел «Измерения и настройка» в руководстве по эксплуатации).

в) Выключить питание поверяемого прибора.

г) Выбрать в Приложении А соответствующ)то схему подключения.

д) Входные клеммы поверяемого вольтметра, предназначенные для измерения напряжения переменного тока, соединить при помощи измерительных проводов с выходными разъемами «NORMAL» калибратора в соответствии с выбранной схемой (см. Приложение А).

е) Включить питание поверяемого прибора и выдержать прибор в течение времени установления рабочего режима (5 мин).

ж) Считать в меню прибора значение уставки номинального показания напряжения Uj (см. раздел «Измерения и настройка» в руководстве по эксплуатации).

з) Рассчитать значение коэффициента преобразования по формуле:

К =

где Uh - номинальное значение измеряемого напряжения переменного тока (номинальное значение напряжения на входе прибора указано на ярлыке прибора и в его паспорте).

и) Поочередно установить на выходе калибратора значения сигната для каадой проверяемой точки в соответствии с таблицей Б.2 Приложения Б.

к) Занести измеренные значения напряжения переменного тока и частоты в таблицу Б.2 Приложения Б (о просмотре результатов измерения читать в разделе «Измерения и настройка» руководства по эксплуатации; в случае модификации вольтметра с 3-проводной схемой подключения измерение частоты выполняется во время подачи напряжения на каналы измерения Uab и Uca)-

л) Вычислить значения приведенной погрешности измерений напряжения переменного тока по формуле (2).

м) Вычислить значения абсолютной погрешности измерения частоты по формуле (3).

н) Занести результаты расчета погрешностей в таблицу Б.2 Приложения Б,

Результаты поверки считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых значений, указанных в таблице Б.2 Приложения Б.

• 5.4.3 Определение абсолютной погрешности измерения частоты напряжения переменного тока, приведенной погрешности измерения напряжения и силы переменного тока (для ампервольтметров PD194UI)

Определение абсолютной погрешности измерения частоты напряжения переменного тока, приведенной погрешности измерения напряжения и силы переменного тока проводят в следующей последовательности.

Включить питание поверяемого прибора (выводы 1 и 2).

Считать в меню прибора уставку типа схемы подключения каналов измерения напряжения (3-фазная 3-проводная или 3-фазная 4-проводная, см. раздел «Измерения и настройка» в руководстве по эксплуатации).

Выключить питание поверяемого прибора.

Выбрать в Приложении А соответствующую схему подключения входов напряжения прибора.

Согласно Приложению А входные клеммы поверяемого прибора, предназначенные для измерения силы переменного тока, соединить при помощи измерительных проводов с выходными разъемами «AUX» калибратора, входные клеммы прибора, предназначенные для измерения напряжения переменного тока - с разъемами «NORMAL» калибратора.

Включить питание поверяемого прибора и выдержать прибор в течение времени установления рабочего режима (5 мин).

Считать в меню прибора значение уставки номинального показания силы тока Ij и уставки номинального показания напряжения U„ (см. раздел «Измерения и настройка» в руководстве по эксплуатации).

Рассчитать значение коэффициента преобразования тока по формуле (1) и коэффициента преобразования напряжения по формуле (4).

Поочередно установить на выходе калибратора значения напряжения для каждой проверяемой точки в соответствии с таблицей Б.З Приложения Б.

Занести измеренные значения напряжения и частоты в таблицу Б.З Приложения Б (о просмотре результатов измерения читать в разделе «Измерения и настройка» руководства по эксплуатации; для ампервольтметра с 3-проводной схемой подключения каналов напряжения измерение частоты выполняется во время подачи напряжения на каналы измерения Uab и Пса).

Поочередно установить на выходе калибратора значения силы тока для каждой проверяемой точки в соответствии с таблицей Б.4 Приложения Б (переключение прибора в режим отображения силы тока выполняется при помощи левой кнопки на передней панели прибора).

Занести измеренные значения силы тока в таблицу Б.4 Приложения Б.

Вычислить значения приведенной погрешности измерений напряжения переменного тока по формуле (2) с учетом коэффициента преобразования напряжения.

Вычислить значения абсолютной погрешности измерения частоты напряжения переменного тока по формуле (3).

Вычислить значения приведенной погрешности измерений силы переменного тока по формуле (2) с учетом коэффициента преобразования тока.

Занести результаты расчета погрешностей в таблицы Б.З и Б.4 Приложения Б.

Результаты поверки считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых значений, указанных в таблицах Б.З и Б.4 Приложения Б.

Определение абсолютной погрешности измерения частоты напряжения переменного тока проводят следующим образом.

Входные клеммы поверяемого частотомера, предназначенные для измерения частоты, соединить при помощи измерительных проводов с выходными разъемами «NORMAL» калибратора (см. Приложение А).

Включить питание поверяемого прибора и выдержать прибор в течение времени установления рабочего режима (5 мин).

Поочередно установить на выходе калибратора значения сигнала для каждой проверяемой точки в соответствии с таблицей Б.5 Приложения Б.

Занести измеренные значения частоты в таблицу Б.5 Приложения Б.

Вычислить значения абсолютной погрешности измерения частоты по формуле (3).

Занести результаты расчета погрешностей в таблицу Б.5 Приложения Б.

Результаты поверки считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых значений, указанных в таблице Б.5 Приложения Б.

Определение приведенной погрешности измерения силы постоянного тока проводят в следующей последовательности.

Для амперметров прямого включения:

а) Входные клеммы поверяемого прибора, предназначенные для измерения силы постоянного тока, соединить при помощи измерительных проводов с выходными разъемами «лих» калибратора (см. Приложение А).

б) Включить питание поверяемого прибора и выдержать прибор в течение времени установления рабочего режима (5 мин).

в) Считать в меню прибора значение уставки номинального показания силы тока Ij (см, раздел «Измерения и настройка» в руководстве по эксплуатации).

г) Рассчитать значение коэффициента преобразования по формуле (1).

д) Поочередно установить на выходе калибратора значения сигнала для каждой проверяемой точки в соответствии с таблицей Б.6 Приложения Б.

е) Занести измеренные значения силы постоянного тока в таблицу Б.6 Приложения Б.

ж) Вычислить значения приведенной погрешности измерений силы постоянного тока по формуле (2).

з) Занести результаты расчета погрешностей в таблицу Б.6 Приложения Б.

Для амперметров, подключаемых через шунт:

а) Входные клеммы поверяемого прибора соединить при помощи измерительных проводов с выходными разъемами «NORMAL» калибратора (см. Приложение А).

б) Включить питание поверяемого прибора и выдержать прибор в течение времени установления рабочего режима (5 мин).

в) Считать в меню прибора значение уставки номинального показания силы тока L (см. раздел «Измерения и настройка» в руководстве по эксплуатации).

г) Рассчитать значение коэффициента преобразования по формуле:

где Uu, - значение номинального напряжения шунта (есть номинальное значение напряжения на измерительном входе прибора, указано на ярлыке прибора и в его паспорте).

д) Поочередно установить на выходе калибратора значения сигнала для каждой проверяемой точки в соответствии с таблицей Б.7 Приложения Б.

е) Занести измеренные значения силы постоянного тока в таблицу Б.7 Приложения Б.

ж) Вычислить значения приведенной погрешности измерений силы постоянного тока по формуле (2).

з) Занести результаты расчета погрешностей в таблицу Б.7 Приложения Б.

Результаты поверки считать удовлетворительными, если полученные для амперметров прямого включения значения погрешностей не превышают допускаемых значений, указанных в таблице Б.6, а для амперметров, подключаемых через шунт, - допускаемых значений, указанных в таблице Б.7 Приложения Б.

• 5.4.6 Определение приведенной погрешности измерения напряжения постоянного тока

Определение приведенной погрешности измерения напряжения постоянного тока проводят в следующей последовательности.

Для вольтметров прямого включения:

а) Входные клеммы поверяемого прибора, предназначенные для измерения напряжения постоянного тока, соединить при помощи измерительных проводов с выходными разъемами «NORMAL» калибратора (см. Приложение А).

б) Включить питание поверяемого прибора и выдержать прибор в течение времени установления рабочего режима (5 мин).

в) Считать в меню прибора значение уставки номинального показания напряжения Uj (см. раздел «Измерения и настройка» в руководстве по эксплуатации).

г) Рассчитать значение коэффициента преобразования по формуле (4).

д) Поочередно установить на выходе калибратора значения сигнала для каждой проверяемой точки в соответствии с таблицей Б.8 Приложения Б.

е) Занести измеренные значения напряжения постоянного тока в таблицу Б.8 Приложения Б.

ж) Вычислить значения приведенной погрешности измерений напряжения постоянного тока по формуле (2).

з) Занести результаты расчета погрешностей в таблицу Б.8 Приложения Б.

Для вольтметров, подключаемых через добавочное сопротивление;

а) Входные клеммы поверяемого прибора соединить при помощи измерительных проводов с выходными разъемами «AUX» калибратора (см. Приложение А).

б) Включить питание поверяемого прибора и выдержать прибор в течение времени установления рабочего режима (5 мин).

в) Считать в меню прибора значение уставки номинального показания напряжения U] (см. раздел «Измерения и настройка» в руководстве по эксплуатации).

г) Рассчитать значение коэффициента преобразования по формуле.

о

где 1д - значение номинального силы тока добавочного сопротивления (есть номинальное значение силы тока на измерительном входе прибора, указано на ярльже прибора и в его паспорте).

д) Поочередно установить на выходе калибратора значения сигнала для каждой проверяемой точки в соответствии с таблицей Б.9 Приложения Б.

е) Занести измеренные значения напряжения постоянного тока в таблицу Б.9 Приложения Б.

ж) Вычислить значения приведенной погрешности измерений напряжения постоянного тока по формуле (2).

з) Занести результаты расчета погрешностей в таблицу Б.9 Приложения Б.

Результаты поверки считать удовлетворительными, если полученные для вольтметров прямого включения значения погрешностей не превышают допускаемых значений, указанных в таблице Б.8. а для вольтметров, подключаемых через добавочное сопротивление - до-пускаемьк значений, указанных в таблице Б.9 Приложения Б.

Проверку приведенной погрешности аналогового преобразования силы тока, напряжения и частоты проводят для амперметров, вольтметров, ампервольтметров и частотомеров, оснащенных аналоговыми выходами, следующим образом.

Входные клеммы поверяемого прибора соединить при помощи измерительных проводов с выходными разъемами калибратора, а выходные клеммы аналоговых выходов прибора - с клеммами мультиметра 34401А (далее - мультиметр) в соответствии со схемой для данного типа прибора, содержащейся в Приложении А.

Включить питание поверяемого прибора и выдержать прибор в течение времени установления рабочего режима (5 мин).

В меню прибора считать значения уставок DS, FS и Item (последний параметр имеется только в случае приборов с тремя каналами измерения силы тока и/или напряжения) и установить их нормальные значения (см. разделы «Аналоговые выходы» и «Измерения и настройка» в руководстве по эксплуатации).

Поочередно установить на выходе калибратора значения сигнала для каждой проверяемой точки в соответствии с таблицей Б. 10 или таблицей Б.11 Приложения Б.

Занести измеренные на каждом аналоговом выходе значения напряжения или силы постоянного тока в таблицу Б. 10 или таблицу Б.11 Приложения Б.

В меню прибора вернуть прежние значения уставок DS, FS и Item.

Результаты поверки считать удовлетворительными, если измеренные значения силы тока или напряжения на каждом аналоговом выходе не выходят за границы допустимых значений, указанных в таблице Б. 10 или таблице Б.11 Приложения Б.

Положительные результаты поверки приборов цифровых эдекгроизмерительных PA194I, PA195I, PZ194U, PZ195U, PD194UI, PD194F оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

При несоответствии результатов поверки требованиям любого из пунктов настоящей методики приборы цифровые электроизмерительные PA194I, PA195I, PZ194U, PZ195U, PD194UI, PD194F к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении приборов цифровых электроизмерительных РА 1941, PA195I, PZ194U, PZ195U, PD194U1, PD194F в ремонт или невозможности их дальнейшего использования.

Начальник лаборатории № 447 ГЦИ СИ ФБУ «Ростест-Москва»

ПРИЛОЖЕНИЕ А

Схемы подключения приборов при проведении поверки

Al - калибратор.

A2 - испытуемый прибор.

АЗ - мультиметр (в режиме миллиамперметра при измерении выходов тока, в режиме вольтметра при измерении выходов напряжения).

А4 - преобразователь интерфейса RS-485/USB.

Для приборов постоянного тока: клемма 4 - «+», клемма 5 - «-».

Рис А.1 - Схема подключения 1-канального амперметра постоянного или переменного тока, 1-канального вольтметра постоянного тока, предназначенного для работы с добавочным сопротивлением, с целью опробования интерфейса RS-485, определения погрешностей измерения силы тока, напряжения и частоты, проверки погрешности аналогового преобразования тока амперметром и напряжения вольтметром

А1 - калибратор.

А2 - испытуемый прибор.

АЗ - мультиметр (в режиме миллиамперметра при измерении выходов тока, в режиме вольтметра при измерении выходов напряжения).

А4 - преобразователь интерфейса RS-485/USB.

Для приборов постоянного тока: клемма 11 - «+», клемма 14 - «-».

Рис А.2 - Схема подключения 1-канального вольтметра постоянного или переменного тока, 1-канального амперметра постоянного тока, предназначенного для работы с шунтом, частотомера с целью опробования интерфейса RS-485, определения погрешностей измерения напряжения, силы тока и частоты, проверки погрешности аналогового преобразования напряжения вольтметром, тока амперметром и частоты частотомером

А1 - калибратор.

А2 - испытуемый прибор.

АЗ - мультиметр (в режиме миллиамперметра при измерении выходов тока, в режиме вольтметра при измерении выходов напряжения; измерения на аналоговых выходах выполняются поочередно).

А4 - преобразователь интерфейса RS-485/USB.

Рис А.З - Схема подключения 3-канального амперметра и ампервольтметра с целью опробования интерфейса RS-485, определения погрешностей измерения силы и частоты переменного тока, проверки погрешности аналогового преобразования силы переменного тока

Al

АЗ

А4

RS-485

А1 - калибратор.

А2 - испытуемый прибор.

АЗ - мультиметр (в режиме миллиамперметра при измерении выходов тока, в режиме вольтметра при измерении выходов напряжения; измерения на аналоговых выходах выполняются поочередно).

А4 - преобразователь интерфейса RS-485/USB,

Рис А.4 - Схема подключения 3-фазного 4-проводного вольтметра и 3-фазного 4-проводного ампервольтметра с целью опробования интерфейса RS-485, определения погрешностей измерения напряжения и частоты переменного тока, проверки погрешности аналогового преобразования напряжения переменного тока

а) Подача напряжений переменного тока на каналы измерения Пав и Uca:

б) Подача напряжения переменного тока на канал измерения Ubc;

А1 - калибратор.

А2 - испытуемый прибор.

АЗ - мультиметр (в режиме миллиамперметра при измерении выходов тока, в режиме вольтметра при измерении выходов напряжения; измерения на аналоговых выходах выполняются поочередно).

А4 - преобразователь интерфейса RS-485/USB.

Рис А.5 - Схемы подключения 3-фазного 3-проводного вольтметра PZ194U-DD4, PZ194U-ODY3, PZ194U-On4B(J,K) и 3-фазного 3-проводного ампервольтметра PD194UI-nD4 с целью опробования интерфейса RS-485, определения погрешности измерения напряжения и частоты напряжения переменного тока, проверки погрешности аналогового преобразования напряжения переменного тока

а) Подача напряжений переменного тока на каналы измерения Uab и Uca: Al                 А2

14

13

АЗ

А4

RS-485

USB

б) Подача напряжения переменного тока на канал измерения Ubc:

Al

АЗ

15

~ 220 В

50 Гц

АТ - калибратор.

А2 - испытуемый прибор,

АЗ - мультиметр (в режиме миллиамперметра при измерении выходов тока, в режиме вольтметра при измерении выходов напряжения; измерения на аналоговых выходах выполняются поочередно).

А4 - преобразователь интерфейса RS-485/USB.

Рис А.6 - Схемы подключения 3-фазного 3-проводного вольтметра PZ194U-nD4T и 3-фазного З-проводного ампервольтметра PDl94UI-nD4T с целью опробования интерфейса RS-485, определения погрешностей измерения напряжения и частоты напряжения переменного тока, проверки погрешности аналогового преобразования напряжения переменного тока

Таблица Б.2 -

Таблица Б.4 - Протокол поверки

I Примечания:

I

i !

!

I

!

1

!

!

1

Таблица Б.5 -

Таблица Б. 8 - Протокол поверки вот

Таблица Б.10 - Протокол поверки аналогового преобразования силы тока и/или напряжения для амперметров PA194I и РА1951, вольтметров PZ194U и PZ195U. ампервольтметров PD194U1, оснащенных аналоговыми выходами____________________________________

ПРИЛОЖЕНИЕ В

Структура условною обозначения модификаций приборов цифровых электроизмерительных

PA194I, PA195I, PZ194U, PZ195U, PD194UI, PD194F

РО19ПО - □□□□

Код дополнительных функций:

1 - один канал измерения;

• 3 - три канала измерения;

В - один аналоговый выход;

J - один порт RS-485 и два или три релейных выхода: К - один порт RS-485 и четыре дискретных входа;

Т - серия Т.

Код типа индикатора:

I - однострочный светодиодный индикатор;

• 4 - трехстрочный светодиодный индикатор;

• 5 - однострочный светодиодный индикатор (переключение

между тремя каналами измерения);

Y - жидкокристаллический индикатор.

Код модификации:

X - базовая модель, нет дополнительных входов и выходов;

К - один порт RS-485 два или три аналоговых выхода;

S - дополнительно один порт RS-485, до четырех дискретных входов и до трех релейных выходов.

Код размеров лицевой панели (ширина х высота), мм: 1 - 158x78;2 - 120x120;

3 -83x83; 4- 123x63;

5 -96x48; 9-96x96;

А-74x74; 0-48x48.

Код измеряемой величины:

1 - ток;

и - напряжение.

Код вида сигнала:

• 4 - переменный ток;

• 5 -- постоянный ток.

Код типа прибора: А - амперметр;

Z - вольтметр.

Рисунок В.1 - Структура условного обозначения модификаций амперметров РА 1941, PA195I и вольтметров PZ194U, PZ195U

PD194Ul-aDDa

Код дополнительных функций: Т - серия Т.

Код типа индикатора:

• 4 - трехстрочный светодиодный индикатор.

Код модификации:

К - один порт RS-485 два или три аналоговых выхода;

S - один порт RS-485, четыре дискретных входа и три релейных выхода.

Код размеров лицевой панели (ширина х высота), мм: 2-120x120;

9-96x96.

Рисунок В.2 - Структура условного обозначения модификаций ампервольтметров PD194UI

PD194F-nnDn

Код дополнительных функций:

1 - один канал измерения;

J - один порт RS-485 и два релейных выхода; Т - серия Т.

Код тина индикатора:

1 - однострочный светодиодный индикатор;

Y - жидкокристаллический индикатор.

Код модификации:

X - базовая модель, нет дополнительных входов и выходов;

К - дополнительно один порт RS-485 и один аналоговый выход;

S - дополнительно один порт RS-485, до четырех дискретных входов и два релейных выхода.

Код размеров лицевой панели (ширина х высота), мм: 1 - 158x78; 2- 120x120;

3 -83x83; 4- 123x63;

5 - 96x48; 9 - 96x96-

А-74x74.

Рисунок В.З - Структура условного обозначения модификаций частотомеров PD194F

30
