Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

СОГЛАСОВАНО

. Генерального директора ФГУП

им. Д.И. Менделеева»

А.Н. Пронин

«20» августа 2021 г.

Государственная система обеспечения единства измерений

Машины силовоспроизводящие СМНН

МЕТОДИКА ПОВЕРКИ

МП 2301-0328-2021

И.о. руководителя лаборатории

ФГУП «ВНИИМ им. Д.И. Менделеева» z

И.Ю. Шмигельский

Научный сотрудник

_ Е.С. Тихомирова

г. Санкт-Петербург 2021 г.

1 Общие положения

Настоящая методика поверки распространяется на машины силовоспроизводящие СМНН (далее - машины) производства ООО «ПетВес», г. Санкт-Петербург и устанавливает методику их первичной и периодической поверок.

Методика поверки должна обеспечивать прослеживаемость поверяемых машин к ГЭТ 32-2011.

Методы, обеспечивающие реализацию методики поверки: сличением поверяемой машины с эталоном с помощью компаратора.

Методикой поверки предусмотрена возможность проведения поверки на меньшем числе поддиапазонов измерений для машин СМНН-5-К, СМНН-5Р-К, СМНН-10-К, СМНН-ЮР-К.

При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году.

Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей ссылку.

  • 2 Перечень операций поверки средства измерений

Таблица 1 - Перечень операций поверки

Наименование операции

Номер пунк-та документа по поверке

Проведение операции при

первичной поверке

периодической поверке

Внешний осмотр

7

Да

Да

Подготовка к поверке и опробование

8

Да

Да

Проверка программного обеспечения

9

Да

Да

Определение метрологических характеристик

10

Да

Да

3 Требования к условиям проведения поверки
  • 3.1 Операции по всем пунктам настоящей методики проводить при следующих условиях испытаний:

  • - температура окружающего воздуха, °C...........................................от +18 до +26

  • - относительная влажность, %.............................................................от 40 до 80

4 Требования к специалистам, осуществляющим поверку
  • 4.1 Сотрудники, проводящие поверку, должны иметь высшее или среднее техническое образование и опыт работы в соответствующей области измерений, должны изучить правила работы с поверяемым средством измерений и обладать соответствующей квалификацией для работы со средствами поверки и вспомогательным оборудованием.

5 Метрологические и технические требования к средствам поверки

Таблица 2 - Перечень средств поверки

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, метрологические и основные технические характеристики средства поверки

7-9

-

10

ГПЭ единицы силы ГЭТ 32-2011 (5<510Л 9<1-10'5, ^<5-1 (Л ^<6-10'6) (Приказ Федерального агентства по техническому регулированию и метрологии от 05.05.2012 г. N 299); весы неавтоматического действия высокого класса точности по ГОСТ OIML R 76 с пределами допускаемой погрешности, обеспечивающей измерение массы грузов с точностью, не превышающей 1/3 пределов допускаемой относительной погрешности машины

Примечание: ТЭТ 32-2011 применяется при поверке машин, в соответствии с требованиями Государственной поверочной схемы для средств измерений силы.

6 Требования (условия) по обеспечению безопасности проведения поверки
  • 6.1 При проведении поверки соблюдают требования безопасности, указанные в эксплуатационной документации на поверяемые машины, а также на используемые средства поверки и вспомогательное оборудование.

7 Внешний осмотр средства измерений

При внешнем осмотре должно быть установлено соответствие машин следующим требованиям:

  • - соответствие внешнего вида описанию типа СИ;

  • - наличие знака утверждения типа в месте, указанном в описании типа;

  • - контроль соблюдения требований по защите машин от несанкционированного доступа, указанных в описании типа машин;

  • - отсутствие видимых повреждений машины;

  • - наличие и сохранность всех надписей маркировки.

Результаты внешнего осмотра признают положительными, если внешний вид соответствует Руководству по эксплуатации.

8 Подготовка к поверке и опробование средства измерений
  • 8.1 Перед проведением измерений проверяют правильность прохождения теста при включении.

9 Проверка программного обеспечения средства измерений
  • 9.1 Перед определением метрологических характеристик, при поверке, необходимо проверить идентификационные данные ПО.

Идентификация программы: номер версии программного обеспечения отображается на экране персонального компьютера в окне программы управления.

Номер версии программного обеспечения должен совпадать с указанным в таблице 3.

Таблица 3 - Идентификационные данные (признаки) программного обеспечения

Идентификационные данные (признаки)

Значения

Идентификационное наименование программного обеспечения

Программа управления машиной серии CMHH-PetVes

Номер версии (идентификационный номер) программного обеспечения*

Ver8.31R

Цифровой идентификатор программного обеспечения

-

* Номер версии программного обеспечения должен быть не ниже указанного

10 Определение метрологических характеристик средства измерений

Определение относительной погрешности измерений силы проводят только для режима сжатия.

  • 10.1 Определение относительной погрешности измерений силы в диапазоне от 1 до 10 Н.

Определение относительной погрешности измерений силы в диапазоне от 1 до 10 Н

проводится по результатам:

- определения значений условных масс грузов из состава машины методом прямого взвешивания и определения их действительных значений в Ньютонах по формуле (1):

| __ /^возд.

к

Fj = mj • ёмест.

/^мет. )

(1)

где Fj - действительное значение в Н j-ой груза;

mj - значение условной массы j-ой груза в кг, полученное по результатам взвешивания;

ёмест. - ускорение свободного падения на месте эксплуатации грузов;

рвозд. - плотность воздуха;

рмет. - плотность материала груза;

- определения относительной погрешности измерений силы машины в диапазоне значений от 1 до 10 Н по формуле (2):

+ U' )

J        °Fj

J ’

I F‘ J

•100%

(2)

где U^Fi - неопределённость результатов взвешивания в Н.

AFj - отклонение значений силы Fj в Н, полученные на испытуемой машине от номинальных значений силы рассчитанного по формуле (3)

AF, =Fj-Ft

(3)

  • 10.2 Определение относительной погрешности измерений силы в режиме сжатия в диапазоне свыше 10 Н проводят в два этапа:

  • - определяют метрологические характеристики динамометров-компараторов на ГЭТ 32-2011.

  • - определяют метрологические характеристики испытуемой машины методом прямых измерений с применением динамометров-компараторов.

10.2.1 Этап 1.

Устанавливают динамометр-компаратор в рабочий участок ГЭТ 32-2011. Для надежного выравнивания температур динамометр-компаратор включают в сеть электропитания и прогревают в течение 24 часов.

Проводят предварительное обжатие динамометра-компаратора силой равной его верхнему пределу нагружения Fmax-

Обжатие заключается в:

  • - выдержке динамометра-компаратора под максимальной нагрузкой в течение 20-30 минут;

  • - нагружении динамометра-компаратора равными ступенями от 0 до Fmax через 0,1 Fmax (т.е. 10 ступеней) с выдержкой на каждой ступени в течение 1-2 мин и последующим разгру-жении такими же ступенями до нуля;

- выдержке динамометра-компаратора без нагрузки 3-5 минут.

Показания вторичного измерительного преобразователя динамометра-компаратора при обжатии не записываются.

Производят контрольные измерения. Нагружают динамометр-компаратор равными ступенями нагружения от 0 до Fmax через 0,lFmax (т.е. 10 ступеней) с выдержкой на каждой ступени в течение 1-2 мин. Записывают показания динамометра-компаратора на каждой ступени нагружения I, (i = 1 до 10). При этом на каждой ступени нагружения добавляют дополнительную нагрузку близкую к значению 0,02% от FMax. Записывают показание динамометра-компаратора на каждой ступени нагружения с дополнительной нагрузкой Iz/„ (i = 1 до 10). Повторяют эти операции при разгружении динамометра-компаратора от Fmax до 0 через 0,1 Fmax. Дополнительная нагрузка добавляется с целью определения коэффициента чувствительности с, необходимого для перевода в единицы силы (Ньютоны) полученных в мВ/B отклонений машины от ГЭТ 32-2011.

Измерения проводят 6 раз (т.е. 6 рядов измерений j= 1 до 6) при повороте динамометра-компаратора вокруг оси приложения силы через 120°.

(5)

По измеренным значениям рассчитывают:

- среднее значение показаний динамометра-компаратора без дополнительных нагрузок по формуле (4)

л

ЕЛ

I =7=1

п                       (4)

где п - количество приложения силы (п=6),

разных положений динамометра-компаратора относительно оси

- дисперсию средних показаний динамометра-компаратора без дополнительных нагрузок по формуле (5)

- СКО результатов измерений по формуле (6)

(6)

Динамометры-компараторы должны охватывать весь диапазон силы, воспроизводимой машиной. Рабочий диапазон каждого динамометра-компаратора должен начинаться со значений не ниже, чем 10 % его максимальной возможности. Диапазон измерений каждого динамометра-компаратора выбирают из условия, что СКО результата измерений 5*, в каждой ступени нагружения не превышает 5-10’5 при 6 независимых измерениях.

- среднее значение показаний динамометра-компаратора с дополнительными нагрузка-

ми по формуле (7)

Ел»

п                         (7)

где n - количество разных положений динамометра-компаратора относительно оси приложения силы (п=6),

  • - дисперсию средних показаний динамометра-компаратора с дополнительными нагрузками по формуле (8)

"(""О»             (8)
  • - разницу между средними значениями показаний динамометра-компаратора без дополнительных нагрузок и показаний динамометра-компаратора с дополнительными нагрузками по формуле (9)

- коэффициент чувствительности для каждой ступени нагружения по формуле (10)

(Ю)

где т, - масса дополнительной нагрузки в кг;

g - значение ускорения свободного падения на месте эксплуатации ГЭТ (g=9,8193 м/с2),

- дисперсию коэффициента чувствительности Cj как производную с, (принимая w, и g константами) по формуле (11)

  • 10.2.2 Этап 2.

Устанавливают динамометр-компаратор в рабочий участок поверяемой машины. В случае необходимости, выдерживают динамометр-компаратор при постоянной температуре окружающей среды для надежного выравнивания температуры. Оборудование в соответствии с эксплуатационной документацией включают в сеть электропитания и прогревают.

Проводят предварительное обжатие динамометра-компаратора силой равной его верхнему пределу нагружения Fmax.

Обжатие заключается в:

  • - выдержке динамометра-компаратора под максимальной нагрузкой в течении 20-30 минут;

  • - нагружении динамометра-компаратора равными ступенями нагружения от 0 до Fmax через 0,1 Fmax (т.е. 10 ступеней) с выдержкой на каждой ступени в течение 1-2 мин и последующим разгружении такими же ступенями до нуля;

  • - выдержке динамометра-компаратора без нагрузки 3-5 минут.

Показания вторичного измерительного преобразователя динамометра-компаратора при обжатии не записываются.

Производят контрольные измерения. По показаниям поверяемой машины нагружают динамометр-компаратор равными ступенями нагружения от 0 до Fmax через 0,lFmax (т.е. 10 ступеней) с выдержкой на каждой ступени в течение 1-2 мин. Записывают показание динамометра-компаратора на каждой ступени нагружения X, (i = 1 до 10). Повторяют эти операции при разгужении динамометра-компаратора от Fmax до 0 через 0,1 Fmax.

Измерения проводят 6 раз (т.е. 6 рядов измерений j= 1 до 6) при повороте динамометра-компаратора вокруг оси приложения силы через 120°.

По измеренным значениям рассчитывают:

- среднее значение ', полученное по результатам 6-и измеренных значений X; (с 1 по 6 ряд) для каждой ступени нагружения по формуле (12)

п

п (12)

где п - количество разных положений динамометра-компаратора относительно оси

приложения силы,

- дисперсию средних показаний ' динамометра-компаратора по формуле (13)

(13)

- отклонение значений нагрузок в Н полученные на поверяемой машине от значений нагрузок в Н полученные на ГЭТ 32-2011 по формуле (14)

(14)

- дисперсию отклонений AF1 как сумму частных производных ' по формуле (15)

2

(15)

С I k / 1 i ]                                                ОС:

где 'v 7 - частная производная по ', с* Dy                     дТ

1 - частная производная по 1 ,

с2 D—

1    - частная производная по '.

- дисперсию воспроизведения эталонного значения нагрузки ГЭТ 32-2011, которая определяется по формуле (16)

(16)

где м>э - относительная стандартная неопределенность ГЭТ 32-2011 (и>э = 2,4Т0‘5);

Fj - эталонное значение нагрузки в Н;

v J - параметр равномерного распределения.

- суммарная стандартную неопределенность относительного отклонения Л значения нагрузок с учетом неопределенности ГЭТ 32-2011 как производную по формуле (17)

'                     (17)

- расширенную неопределенность относительного отклонения F< по формуле (18)

U. = ких

где к - коэффициент расширения, принимаемый равным 2 для вероятности 0,95

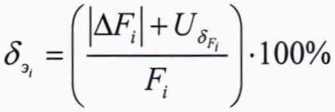

- относительную погрешность машины на каждой ступени нагружения по формуле

(19)

(19)

11 Подтверждение соответствия средства измерений метрологическим требованиям

Машина соответствует метрологическим требованиям, установленным в описании типа, если относительная погрешность при каждом измерении не превышает ±0,01/±0,02 %.

Машины соответствуют обязательным требованиям к рабочим эталонам единицы силы 1 разряда, установленным Государственной поверочной схемой для средств измерений силы и обязательным требованиям к рабочим эталонам единицы массы 4 разряда, установленным Гос-ударственной поверочной схемой для средств измерений массы, если относительная погрешность при каждой нагрузке не превышает ±0,01/±0,02 %.

12 Оформление результатов поверки
  • 12.1 Положительные результаты поверки подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявке заказчика, положительные результаты поверки можно дополнительно оформлять выдачей свидетельства о поверке.

  • 12.2 Отрицательные результаты поверки подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений.
