Руководство по эксплуатации «ДОЗИМЕТРЫ ГАММА И НЕЙТРОННОГО ИЗЛУЧЕНИЯ ИНДИВИДУАЛЬНЫЕ ДВС-02Д» (ФВКМ.412113.052РЭ)

КОПИЯ ДЛЯ УША

ОКИ 43 6210

НАУЧНО-ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ

Утверждён

ФВКМ.412113.052РЭ-ЛУ

Руководство по эксплуатации

ФВКМ.412113.052РЭ

Содержание

• 1 Описание и работа изделия

  • 1.1 Назначение изделия

  • 1.2 Технические характеристики

  • 1.3 Состав изделия

  • 1.4 Устройство и работа

  • 1.5 Маркировка и пломбирование

  • 1.6 Упаковка

• 2 Использование по назначению

  • 2.1 Эксплуатационные ограничения

  • 2.2 Подготовка изделия к использованию

  • 2.3 Использование изделия

    • 2.3.1 Выбор режима работы

    • 2.3.2 Описание работы дозиметра в комплексе с ПЭВМ

    • 2.3.3 Заряд аккумулятора

    • 2.3.4 Замена аккумулятора

• 3 Техническое обслуживание

  • 3.1 Общие указания

  • 3.2 Меры безопасности

  • 3.3 Порядок технического обслуживания изделия

• 4 Методика поверки

  • 4.1 Общие требования

  • 4.2 Операции и средства поверки

  • 4.3 Требования безопасности

  • 4.4 Условия поверки

  • 4.5 Проведение поверки

  • 4.6 Оформление результатов поверки

• 5 Текущий ремонт

• 6 Хранение

• 7 Транспортирование

• 8 Утилизация

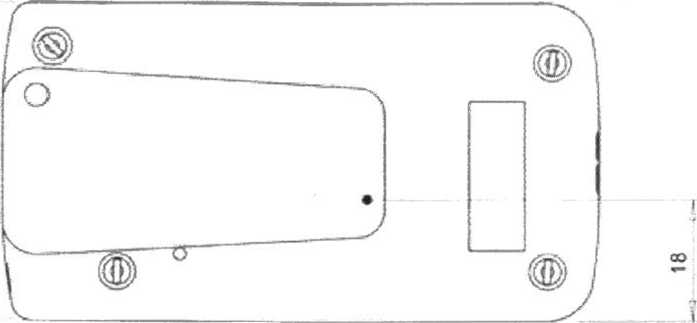

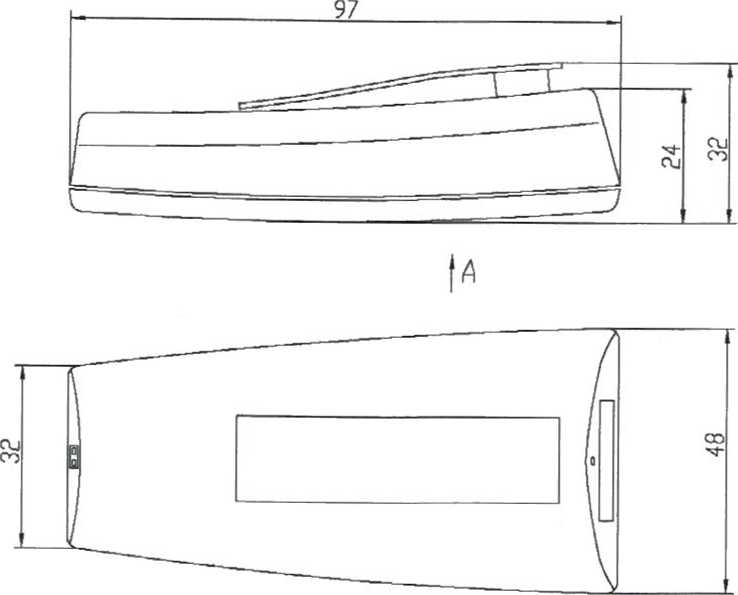

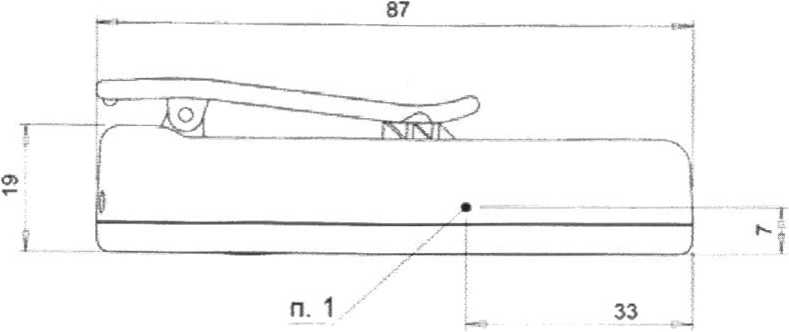

11риложение А Габаритныс размеры

Настоящее руководство по эксплуатации содержит сведения о конструкции, принципе действия, характеристиках изделия и указания, необходимые для правильной и безопасной эксплуатации изделия (использования по назначению, технического обслуживания, текущего ремонта, хранения и транспортирования), а также сведения по утилизации.

• 1 ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ

Дозиметры гамма и нейтронного излучения индивидуальные ДВС-02Д ФВКМ.412113.052 (далее - дозиметры) изготавливаются в соответствии с требованиями ТУ 4362-106-31867313-12.

Дозиметры предназначены для измерений индивидуального эквивалента дозы (далее -ИЭД) гамма-, нейтронного, а также смешанного гамма- нейтронного излучения (далее -смешанного излучения).

Дозиметры применяются для оперативного индивидуального контроля дозовых нагрузс. .< персонала на объектах атомной энергетики и промышленности, в медицинских, научных и других учреждениях при эксплуатации ускорителей и другой техники, генерирующей гамма и нейтронное излучение.

Дозиметры выпускаются в двух исполнениях ФВКМ.412113.052 - основное исполнение, ФВКМ.412113.052-01 - исполнение 01, отличающихся габаритными размерами и формой корпуса.

• 1.2.1 Диапазон энергий регистрируемого:

• - гамма излучения..................................................................................от 50 кэВ до 6 МэВ;

• - нейтронного излучения....................................................от 0,025 эВ до 20 МэВ.

• 1.2.2 Диапазон измерений ИЭД гамма излучения...........................от 1 мкЗв до 15 Зв

в диапазоне мощности индивидуального эквивалента дозы (МИЭД) гамма-излучения от 1 мкЗвч’¹ до 10 Звч’¹.

• 1.2.3 Диапазон измерений ИЭД нейтронного излучения...................от 20 мкЗв до 15 Зн

в диапазоне МИЭД нейтронного излучения от 1 мкЗв-ч'¹ до 2 Зв ч’¹.

Примечание - Измерение МИЭД как основной режим в дозиметре отсутствует в связи с трудностью измерения нейтронной составляющей при значениях МИЭД нейтронного излучения менее 100 мЗв ч¹. Измерение МИЭД ведется как служебный режим без вывода на жидкокристаллический индикатор (ЖКИ).

• 1.2.4 1 (ределы допускаемой основной относительной измерении ИЭД гамма- и нейтронного излучения.....................

где II_p - безразмерная величина, численно равная измеренному значению ИЭД смешанного излучения в мкЗв;

Н_|]п - безразмерная величина, численно равная измеренному значению ИЭД нейтронного

излучения в мкЗв.

• - относительно энергии 0,662 МэВ ('"' Ся)...................................................-*-35

• 1.2.6 Анизотропия дозиметров:

• - в телесном угле ±90° для нейтронного излучения Pu-Ве источника..............±50 %;

• - в телесном угле ±90° для гамма-излучения ^l37Cs (0,662 МэВ)........................±30 %.

• 1.2.7 время установления рабочего режима дозиметров...................не превышает 15 с.

• 1.2.8 Время непрерывной работы дозиметров в нормальных условиях эксплуатации при

естественном радиационном фоне...........................................................не менее 168 ч.

• 1.2.9 Нестабильность показаний дозиметров за 8 ч непрерывной работы относительно

среднего значения за этот промежугок времени.......................................................15 %.

• 1.2.10 Дозиметры обеспечивают звуковую и световую сигнализацию при:

• - достижении установленного порогового значения контролируемого параметра:

• 1) по ИЭД гамма и нейтронного излучения (предупредительный и аварийный порог),

• 2) по МИЭД гамма и нейтронного излучения (аварийный порог);

• - значении МИЭД гамма-излучения, превышающем 10 Звч'¹;

• - значении МИЭД нейтронного излучения, превышающем 2 Зв ч"¹;

• - значении ИЭД гамма и нейтронного излучения 15 Зв;

• - переключении режимов индикации;

• - снижении напряжения источника электропитания.

• 1.2.11 11ороги срабатывания сигнализации, устанавливаемые на предприятии-изготовителе:

• - предупредительный порог по ИЭД гамма и нейтронного излучения............... 15 мЗв;

• - аварийный порог по ИЭД гамма и нейтронного излучения...........................20 мЗв;

• - аварийный порог по МИЭД гамма и нейтронного излучения................... 100 мЗв-ч'¹.

Примечание - Пороги срабатывания сигнализации по ИЭД и МИЭД могут устанавливаться потребителем самостоятельно с применением ПЭВМ и устройства считывания УЗС-01С в любой точке диапазона измерения с точностью не более +1 %.

• 1.2.12 Погрешность превышения установленного порогового значения по МИЭД гамма и нейтронного излучения находится в пределах:

• - до 100 мЗв-ч'¹ .........................................................................не нормируется;

• - свыше 100 мЗв ч'¹ ...............................................................................±15 %.

• 1.2.13 Дозиметры в процессе работы обеспечивают автоматическую запись в архив значений ИЭД смешанного излучения и нейтронной составляющей ИЭД. Запись значений ИЭД производится через равный интервал времени, задаваемый пользователем. Максимальное число записей ИЭД смешанного излучения не менее 900, нейтронной составляющей ИЭД - не менее 290 записей.

Интервал времени между записями в архив устанавливается;

• - от 1 до 60 с................................................................................с шагом 1 с;

• - от 1 мин до 1 ч.........................................................................с шагом 1 мин.

Примечание - Считывание архива, установка параметров дозиметров, а также установка интервала времени записи в архив производится с использованием 11ЭВМ и устройства считывания УЗС-01С.

• 1.2.14 При разряде (отсутствии) источника электропигания информация, хранимая в памяти дозиметров, сохраняется не менее 5 лет.

• 1.2.15 Электропитание дозиметров осуществляется от никель-металлогидридного аккумулятора типоразмера ААА с номинальным напряжением 1,25 В и ёмкостью не менее 1100 мА-ч.

• 1.2.16 Рабочие условия эксплуатации:

• - диапазон температур....................................................от минус 20 до плюс 50 °C,

• - предельное значение относительной влажности..........................до 95 % при 1-35 °C

и более низких температурах без конденсации влаги;

• - атмосферное давление в диапазоне.........................................от 84,0 до 106,7 кПа;

• - содержание в воздухе коррозионно-акгивных агентов

соответствует типам атмосферы..............................................................................L И-

Пределы дополнительной погрешности дозиметра при отклонении температуры окружающего воздуха от нормальных условий до предельных рабочих значений.........±10 %.

• 1.2.17 Дозиметры прочны к воздействию ударов при свободном падении с высоты не более 750 мм.

• 1.2.18 Степень защиты, обеспечиваемая оболочками от проникновения твердых

предметов и воды, по ГОС Т 14254-96 ...................................................................IP65.

• 1.2.19 По влиянию на безопасность дозиметры относятся к элементам класса безопасности 4Н по ОГТБ-88/97.

• 1.2.20 Дозиметры соответствуют требованиям электромагнитной совместимости, установленным ГОСТ Р 50746-2000 для группы исполнения II. критерий качества функционирования А и удовлетворяют нормам индустриальных радиопомех по I 'ОСТ Р 51318.22-2006 для оборудования класса А.

• 1.2.21 Дозиметры выдерживают кратковремешюе. в течение 5 мин, облучение гамма-излучением МИЭД 100 Звч’¹ и нейтронным излучением МИЭД 20 Звч'¹. После воздействия излучения дозиметры сохраняют работоспособность и основную относительную погрешность измерений в пределах установленных в 1.2.4.

• 1.2.22 По степени защиты от поражения электрическим током дозиметры относятся к классу III по ГОСТ 12.2.007.0-75.

• 1.2.23 По противопожарным свойствам дозиметры соответствуют ГОСТ 12.1.004-91 с вероятностью возникновения пожара не более 10"⁶ в год.

• 1.2.24 Дозиметры стойки к воздействию дезактивирующего раствора: борная кислота (П3ВО3) - 16 г, тиосульфат натрия (ЫагЗгОзУН^О) - К) г, вода дистиллированная - 1 л.

• 1.2.25 Масса дозиметра, не более:

• - основное исполнение...........................................................................0,08 кг;

• - исполнение 01 ....................................................................................0,1 кг.

• 1.2.26 I абаритныс размеры дозиметра (с клипсой), не более:

• - основное исполнение.................................................................(87x47x28) мм;

• - исполнение 01 ........................................................................(97x48x32) мм.

• 1.3.1 Для зарядки аккумулятора в комплект поставки входит одиночное зарядное устройство ЗУ-1М или кассетное зарядное устройство КЗУ-28/КЗУ-56.

Тип зарядного устройства поставляется по заказу потребителя.

• 1.3.2 Для считывания информации в ПЭВМ и перепрограммирования дозиметров используется устройство считывания УЗС-01С. В комплект поставки не входит и поставляется по заказу потребителя.

• 1.4.1 Дозиметры представляют собой прямопоказывающий прибор в компактном брызго.защищенном корпусе из ударопрочной пластмассы.

Габаритные размеры дозиметров указаны в приложении А. Общий вид дозиметров представлен на рисунке 1.1.

В соответствии е обозначениями на рисунке:

• 1 - кнопка управления «РЕЖИМ» осуществляет переключение режимов индикации:

• 2 - кнопка подсветки ЖКИ ®

• 3  основные метрологические характеристики;

• 4 - перечень звуковых и световых сигналов, подаваемых дозиметром в процессе рабо ты (подсказка оператору);

• 5 - окно инфракрасного излучения канала связи с ПЭВМ, используется при работе с устройством считывания для установки порогов сигнализации по МИЭД и ИЭД, считывания результатов измерения, а также для программирования работы дозиметра;

• 6 - контактная группа заряда аккумулятора дозиметра.

• 7 - шильдик с обозначениями в соответствии с 1.5.1.

• 8 - источник звуковых сигналов - осуществляет подачу звуковых сигналов при переключении режимов индикации, превышении порогов сигнализации и диапазона измерений МИЭД и ИЭД, разряде источника питания;

• 9 - жидкокристаллический индикатор (ЖКИ);

10-красный светодиод - осуществляет дублирование звуковых сигналов при превышении порогов сигнализации, переключении режимов индикации;

11 - клипса для крепления в нагрудном кармане персонала.

а) - основное исполнение

б) - исполнение 01

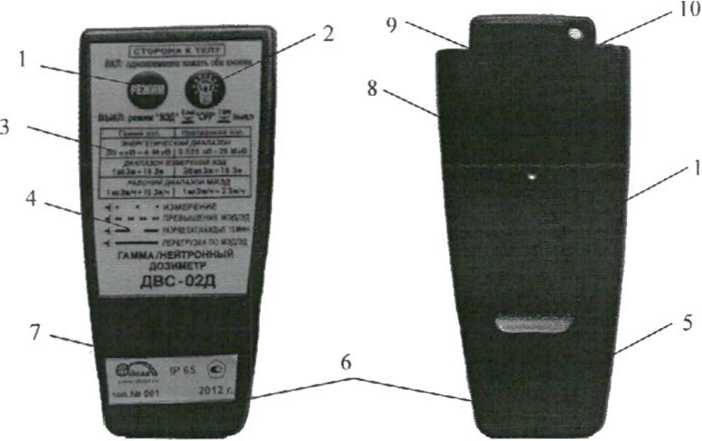

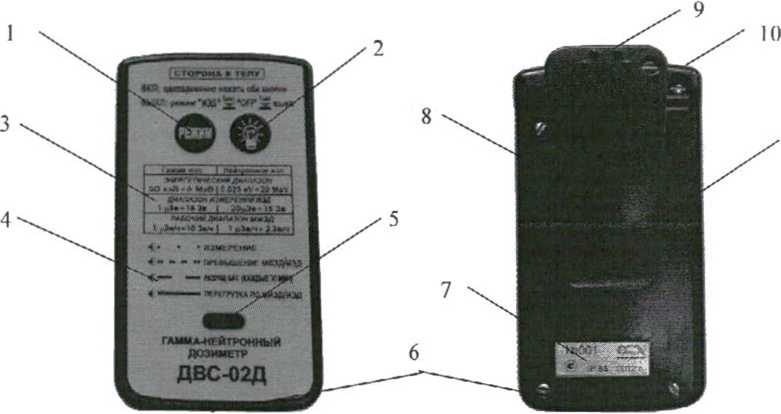

Рисунок 1.1- Общий вид дозиметра

• 1.4.2 Питание дозиметров осуществляется от аккумулятора.

Для зарядки аккумулятора используется одиночное устройство ЗУ-IM или кассетное -КЗУ-28/КЗУ-56.

• 1.4.3 Принцип работы дозиметров основан на измерении частоты импульсов, генерируемых в детекторах под воздействием регистрируемого гамма и нейтронного излучения.

В качестве детекторов ионизирующего излучения применяются четыре кремниевых полупроводниковых детектора.

Работа дозиметров управляется микропроцессором, выполняющим различные функции: преобразование последовательности поступающих импульсов в величины измеряемых ИЭД и МИЭД, самоконтроля, накопления и хранения данных измерений ИЭД и МИЭД, возможность обмена информацией с ПЭВМ, управление процессом заряда аккумулятора и т. д.

Результат измерения ИЭД индицируется на ‘ЖКИ с прямым представлением единиц измерения в двух основных режимах - значение ИЭД смешанного излучения и значение нейтронной составляющей ИЭД смешанного излучения в соответствии с 2.3.2.2.

Измерение МИЭД ведется как служебный режим, без вывода на ЖКИ, только для подачи звуковой сигнализации в случае, если МИЭД превысит установленный порог.

• 1.4.4 Дозиметры обеспечивают звуковую и световую сигнализацию о достижении установленных пороговых значений ИЭД и МИЭД;

• - при превышении предупредительного порога по ИЭД раздаются сдвоенные короткие по 100 мс каждый звуковые сигналы, при этом по истечении 10 с звуковой сигнал прекращается;

• - при превышении аварийного порога по ИЭД или МИЭД раздаются сдвоенные звуковые сигналы длительностью по 250 мс каждый;

• - при значении МИЭД гамма-излучения выше 10 Звч'¹ включается непрерывный звуковой и световой сигнал, сигнализирующий о превышении пределов рабочего диапазона МИЭД гамма излучения, при этом на ЖКИ высвечиваются буквы «OLA» (overload) и мигающий символ «Sv/h»;

• - при значении МИЭД нейтронного излучения выше 2 Зв ч'¹ включается непрерывный звуковой и световой сигнал, при этом на ЖКИ выводится символ «п», буквы «OLA» и мигающий символ «Sv/h»;

• - при превышении предела измерения ИЭД гамма и нейтронного излучения, равного 15 Зв, включается непрерывный звуковой и световой сигнал, сигнализирующий о превышении предела измерения ИЭД и начинает мигать единица измерения «Sv», измерение ИЭД при этом будет продолжаться с ненормирусмой погрешностью до тех пор, пока не разрядится аккумулятор, либо значение ИЭД не достигнет предела равного 40 Зв, обусловленного объемом памяти дозиметра;

• - при разряде аккумулятора ниже определенного уровня на ЖКИ появляется мигающий символ, предупреждающий о том, что через несколько часов работы дозиметр автоматически выключится из-за полного разряда аккумулятора, при этом каждые 30 мин раздается звуковой сигнал продолжительностью I с;

ВНИМАНИЕ! В ЭТОМ СЛУЧАЕ НЕОБХОДИМО ЗАРЯДИТЬ АККУМУЛЯТОР, ТАК КАК ЧЕРЕЗ НЕСКОЛЬКО ЧАСОВ ДОЗИМЕТР АВТОМАТИЧЕСКИ ВЫКЛЮЧИТСЯ, И ВКЛЮЧЕНИЕ БУДЕ Т ВОЗМОЖНО ТОЛЬКО ПОСЛЕ ЗАРЯДКИ АККУМУЛЯТОРА.

• - при работе дозиметров в условиях отрицательной температуры, близкой к предельной - минус 20 °C, символ разряда аккумулятора может появи ться на ЖКИ и при почти полностью заряженном аккумуляторе, в этом случае автоматическое выключение дозиметров произойдет не менее чем через 8 ч непрерывной работы;

• - при полном разряде аккумулятора дозиметры автоматически выключатся, сопровождая это световым сигналом выключения, при этом вся накопленная информация сохраняется в энергонезависимой памяти.

• 1.4.5 Дозиметры в процессе работы обеспечивают автоматическую запись в архив, для последующего считывания в ПЭВМ, значений ИЭД смешанного излучения и нейтронной составляющей ИЭД. Запись значений ИЭД происходит через равный интервал времени, задаваемый пользователем.

• 1.4.6 При работе дозиметров в системе дозиметрического контроля с применение?; ПЭВМ, передача данных осуществляется через встроенный в ПЭВМ порт инфракрасной связи, либо, при отсутствии встроенного порта, через УЗС-01С. построенном на инфракрасном двунаправленном канале связи.

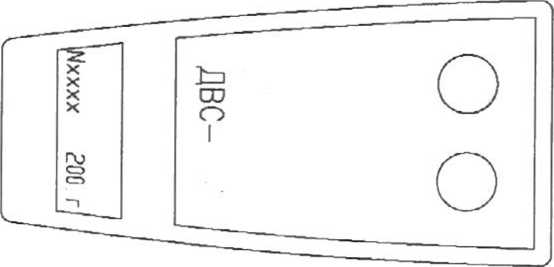

• 1.5.1 На корпус дозиметров нанесены следующие обозначения:

• - товарный знак или обозначение предприятия-изготовителя;

• - условное обозначение изделия;

• - порядковый номер изделия по системе нумерации предприятия-изготовителя;

• - знак утверждения типа средств измерений;

• - год изготовления;

• - степень защиты оболочек по ГОСТ 14254-96.

• 1.5.2 Место и способ нанесения маркировки, размер шрифта соответствуют конструкторской документации.

• 1.5.3 Дозимсзры опломбированы в соответствии с конструкторской документацией.

• 1.6.1 Упаковка дозиметров и ЗУ-IM (или КЗУ-28/КЗУ-56) производится в упаковочную коробку и обеспечивает защиту от проникновения атмосферных осадков и аэрозолей, брызг воды, пыли, песка, солнечной ультрафиолетовой радиации и ограничивает проникновение водяных паров и газов в соответствии с требованиями конструкторской документации.

• 1.6.2 Упаковка производится в закрытых вентилируемых помещениях с температурой окружающего воздуха от 4 15 до 4- 40 °C и относи тельной влажностью воздуха до 80% при 4-20 °C и содержании в воздухе коррозионно-активных ai сигов, не превышающих установленного для атмосферы типа 1 ГОСТ 15150-69.

• 2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИИ)

• 2.1.1 Дозиметры и ЗУ-1М сохраняют свою работоспособность в условиях, указанные в 1.2.16.

ВНИМАНИЕ! ЛИЦЕВАЯ СТОРОНА ДОЗИМЕТРА, СВОБОДНАЯ ОТ КЛИПСЫ, ДОЛЖНА БЫТЬ ОБРАЩЕНА К ТЕЛУ.

• 2.1.2 При эксплуатации не допускается:

использование дозиметра па электрических подстанциях среднего (6 - 35 кВ) и высокого (выше 35 кВ) напряжения;

расположение включённых мобильных радиотелефонных систем па расстоянии менее 5 см от дозиметра.

• 2.2.1 Распакуйте дозиметр, проверьте комплектность поставки и проведите внешний осмотр с целью определения отсутствия механических повреждений.

• 2.2.2 Дозиметр готов к работе при заряженном аккумуляторе, r противном случае необходимо провести зарядку аккумулятора в соответствии с 2.3.4.

• 2.3.1 Включение/выключение дозиметра

  • 2.3.1.1 Включение дозиметра

Для включения дозиметра необходимо одновременно нажать и удерживать в течение 5 с кнопки «РЕЖИМ» и       После включения питания дозиметр проходит цикл самоконтроля,

при этом тестируется вся электрическая схема, включая ЖКИ и детекторы.

При обнаружении неисправностей электрической схемы на ЖКИ высветится надпись «Е - код неисправности», после чего дозиметр автоматически выключится.

Если напряжение питания будет ниже уровня 1,1 В, то раздастся предупредительный звуковой сигнал длительностью 1 с, а па ЖКИ появится мигающий символ разряда аккумулятора.

В процессе самотестирования дозиметра подаются звуковые и световые (свечение красного светодиода) сигналы, а также полностью включаются все сегменты и спецсимволы ЖКИ, что позволяет пользователю самостоятельно оценить работоспособность ЖКИ, а также звукового и светового излучателей. По окончании тестирования на ЖКИ выводится значение остаточной емкости аккумулятора, после чего дозиметр переходит в режим измерения.

• 2.3.1.2 Выключение дозиметра

Для выклкэчения дозиметра необходимо перейти в режим индикации ИЭД смешанного излучения, нажать кнопку «РЕЖИМ» и удерживать её до появления на ЖКИ надписи «OFF», а затем нс позже 4 с повторно нажать и отпустить кнопку «РЕЖИМ». Дозиметр выключится с длинным звуковым сигналом.

Если кнопку «РЕЖИМ» не нажимать в течение 4 с после появления надписи «OFF», то дозиметр автоматически перейдет в режим индикации ИЭД.

Ток, потребляемый дозиметром в выключенном состоянии, нс превышает тока саморазряда аккумулятора.

• 2.3.2 Выбор режима индикации

  • 2.3.2.1 Переключение режимов индикации, а также выполнение других операций при работе с дозиметром осуществляется кратковременным нажатием кнопки «РЕЖИМ». Выполнение команды подтверждается звуковым сигналом. Мигание символа радиационной опасности указывает на то, что идет процесс измерения.

  • 2.3.2.2 В процессе измерений в дозиметре реализуется два основных режима обработки информации, результаты которых отображаются на ЖКИ:

• - значение ИЭД смешанного излучения, накопленного с момента последнего включения, при этом каждое очередное приращение нейтронной составляющей ИЭД, как вклад в ИЭД смешанного излучения, сопровождается появлением мигающего символа «п» и рассчитывается при наборе определенного числа импульсов, поступивших с нейтронных детекторов;

• - значение нейтронной составляющей ИЭД смешанного излучения, сопровождается немигающим символом «п» на ЖКИ.

Кроме того, при удержании кнопки «РЕЖИМ» в течение 3 с до второго звукового сигнала в режиме индикации нейтронной составляющей ИЭД смешанного излучения на ЖКИ поочередно на 5 с выводится:

• - оценочное значение ИЭД смешанного излучения - сопровождается мигающим символом «п», где приращение нейтронной составляющей ИЭД рассчитывается по каждому импульсу, поступившему с нейтронных детекторов, что позволяет измерять ИЭД смешанного излучения с меньшей дискретностью, но при этом погрешность измерения может выходить за пределы, указанные в 1.2.4;

• - усредненный по времени измерения коэффициент оценки средней энергии спектра нейтронного излучения,

• - аварийный порог звуковой сигнализации по ИЭД и порог звуковой сигнализации по МИЭД, индикация которых сопровождается немигающим символом радиационной опасности;

• - время набора ИЭД смешанного излучения - мигающий символ «/Ь» означает секунды, «ш» - минуты, немигающий символ «/Ь» - часы.

• 2.3.2.3 Режим оценочного значения ИЭД смешанного излучения введен и используется для оценки значения нейтронной составляющей ИЭД, полученной в нейтронных полях низкой интенсивноети, когда число импульсов от нейтронных детекторов, набранных за рабочий день, мало, что приводит к большой статистической неопределенности. По этой причине ИЭД, индицируемая на ЖКИ в основном режиме в конце рабочего дня, состоит только из ИЭД от гамма-излучения, а нейтронная составляющая считается равной нулю. Но, перейдя в режим оценки ИЭД пользователь может наблюдать на ЖКИ полное значение ИЭД, отображенное с учетом нейтронной составляющей ИЭД измеренной с непормируемой погрешностью из-за большой неопределенности числа импульсов ог нейтронных детекторов.

История накопления нейтронной составляющей ИЭД записывается в архив дозиметра и при необходимости передается на ПЭВМ.

Измерение МИЭД ведется как служебный режим, без вывода на ЖКИ, только для подачи сигнала звуковой сигнализации в случае, если МИЭД превысит установленный порог. 11ри превышении порога МИЭД наряду с сигналом звуковой и световой сигнализации на ЖКИ появляется мигающий символ «/Ь» (1 с - наличие знака, 2 с - отсутствие знака).

Примечание - Измерение МИЭД как основной режим в данном дозиметре отсутствует в связи с трудностью измерения МИЭД нейтронной составляющей при значениях МИЭД нейтронного излучения менее 100 мЗв ч¹.

Если наряду с превышением порога по МИЭД будет превышен один из порогов по ИЭД (аварийный или предупредительный), то звуковая сигнализация по МИЭД сменятся на звуковую сигнализацию, сопровождающую превышение установленного порога по ИЭД.

Звуковую сигнализацию можно прекратить нажатием на кнопку «РЕЖИМ», сели эго разрешено конфигурацией настройки параметров дозиметра.

Дозиметр в процессе работы обеспечивает автоматическую запись в архив для последующего считывания в ПЭВМ значений ИЭД смешанною излучения и нейтронной составляющей ИЭД. При этом запись значений ИЭД происходит через равный интервал времени, задаваемый пользователем.

• 2.3.2.4 Каждая очередная запись в архив значения нейтронной составляющей ИЭД происходит сразу после расчета очередного приращения нейтронной составляющей ИЭД. Каждая запись нейтронной составляющей ИЭД сопровождается коэффициентом оценки средней энергии спектра ней тронного излучения (чем больше коэффициент, тем выше средняя энергия спектра нейтронного излучения данного приращения нейтронной дозы) и значением времени, в секундах, прошедшим с момента включения дозиметра до момента соответствующей записи в архив.

Каждая последующая запись значения ИЭД в энергонезависимом архиве отличается от предыдущей на величину приращения ИЭД которое произошло за заданный интервал времени записи в архив. Если в течение интервала записи приращения ИЭД не было, то последующая запись всегда равна предыдущей записи. Нужно отметить, что каждая запись нейтронной составляющей ИЭД всегда отличается от предыдущей, так как запись происходит только тогда, когда число импульсов от нейтронных детекторов превысит установленное значение. При этом в момент времени записи в «нейтронный архив» очередного значения нейтронной составляющей ИЭД происходит изменение на соответствующую величину и ИЭД в «гамма-нейтронном» архиве.

• 2.3.3 Описание работы дозиметра в комплексе с ПЭВМ

• 23.3.1 Дозиметр имеет встроенный двунаправленный капал связи с ПЭВМ, среда передачи данных - инфракрасное излучение. Если ПЭВМ нс имеет встроенного порта инфракрасной связи, то для обеспечения связи с ПЭВМ применяется устройство считывания УЗС-01С.

• 233.2 УЗС-01С применяется для обеспечения двунаправленного обмена данными между 1 [ЭВМ и дозиметром, а также для зарядки аккумулятора.

ПЭВМ, СОМ пор г которого через кабель связи соединен с УЗС-01 С, постоянно посылает в него периодический сигнал запроса. УЗС-01 С преобразует электрический сигнал запроса в импульсы инфракрасного излучения. В случае, если в УЗС-01 С вставлен дозиметр, он принимает инфракрасный сигнал запроса и посылает в ответ инфракрасный сигнал о готовности к обмену данными.

УЗС-01 С преобразует инфракрасный сигнал ответа в электрический сигнал, который по кабелю связи передается в ПЭВМ. После того как контакт установлен, происходит обмен данными в соответствии с алгоритмами работы дозимезра и ПЭВМ. Включать дозимегр перед помещением в УЗС-01С необязательно, так как при помещении в УЗС-01С включение дозиметра происходит автоматически.

23.33 Для проведение сеанса связи:

• 1) поместить дозиметр в приёмное гнездо УЗС-01 С;

• 2) дозиметр включит красный сигнальный светодиод на индикаторной панели и отобразит па ЖКИ значение напряжения аккумулятора дозиметра, далее дозиметр будет вести себя так, как если бы он был помещен в УЗС-01 С в соответствии с 23.4, так как в УЗС-01 С наряду с функцией связи есть и функция заряда аккумулятора;

• 3) после помещения дозиметра в УЗС-01 С на мониторе ПЭВМ в информационном окне программы «Панель управления дозиметром ДВС-02Д» появится идентификационный номер программного обеспечения V3.5.6 Build и информация, переданная дозиметром.

• 2.3.4 Заряд аккумулятора

  • 2.3.4.1 При снижении напряжения аккумулятора раздастся предупредительный звуковой сигнал длительностью 1 с, повторяющийся через каждые 30 мин работы, а на ЖКИ появится символ разряда аккумулятора.

В этом случае необходимо зарядить аккумулятор, так как через несколько часов при полном разряде аккумулятора дозиметр автоматически выключится. Включение дозиметра будет возможно только после заряда аккумулятора.

• 23.4.2 Заряд аккумулятора производится с помощью зарядного устройства. По заказу потребителя может быть поставлено одиночное зарядное устройство, либо кассетное зарядное устройство.

2.3.43 Для заряда аккумулятора необходимо включить в сеть 220 В одиночного зарядного устройства или сетевой кабель кассетного зарядного устройства и вставить дозиметр в контактную колодку, на ЖКИ дозиметра отобразится напряжение аккумулятора в вольтах и засветится красный светодиод.

Процесс заряда происходит следующим образом. После подачи 3,3 В на зарядную контактную группу, расположенную на корпусе дозиметра, процессор прекращает измерение и подключает к клеммам батареи нагрузочный резистор, через который в течение 3 с течет разрядный ток. Через 3 с под нагрузкой измеряется напряжение аккумулятора.

Если измеренное напряжение к норме, то принудительный разряд прекращается и начинается неограниченный по времени заряд аккумулятора током приблизительно равным 25 мА, аккумулятор при этом считается работоспособным, и дозиметр может быть использован по назначению в любое время.

Если измеренное напряжение меньше нормы, то принудительный разряд продолжается до тех пор, пока напряжение аккумулятора нс понизится до 1,1 В. После чего начинается нормальный заряд в течение 5 часов, именно после этого аккумулятор становится полностью заряженным до его поминальной емкости. При помещении дозиметра в зарядное устройство существуют три варианта световой индикации заряда:

• - при принудительном разряде светодиод мигает с частотой 2 Гц,

• - при нормальном заряде светодиод мигает с частотой 1 Гц,

• - при постоянном заряде током 25 мА светодиод светится постоянно, что указывает на сю готовность к работе.

При помещении в зарядное устройство, аккумулятор будет считаться разряженным ;л пройдёт цикл полной зарядки до максимальной ёмкости только в том случае, если он разряжен более чем на три четверти от полной ёмкости.

Для запуска цикла полной зарядки вне зависимости от исходной емкости аккумулятора, необходимо после помещения дозиметра во включенное зарядное устройство нажать одновременно обе копки дозиметра «РЕЖИМ» и

При нажатии на кнопку «РЕЖИМ» па ЖКИ отобразится приблизительный ток заряда в амперах, при нажатии на кнопку на ЖКИ будет выведено время заряда в процентах от полного времени заряда, равного 5 часам.

• 2.3.5 Замена аккумулятора

Для замены используемого аккумулятора необходимо:

• - снять крышку дозиметра, предварительно отвернув отверткой четыре винта;

• - вынугь из батарейного отсека аккумулятор, подлежащий замене, и, соблюдая полярность, вставить новый аккумулятор;

• - закрыть крышку и, проверив наличие на винтах водозащитных шайб, завернуть винты.

11ри отсутствии возможности заряда аккумулятора, допускается, в виде исключения, использовать элемент питания ААА в качестве источника электропитания.

ВНИМАНИЕ! ПРИ ИСПОЛЬЗОВАНИИ ЭЛЕМЕНТА ПИТАНИЯ ЗАПРЕЩАЕТСЯ ПОМЕЩАТЬ ДОЗИМЕТР В ЛЮБОЕ ИЗ ЗАРЯДНЫХ ИЛИ СЧИТЫВАЮЩИХ УСТРОЙСТВ. НЕСОБЛЮДЕНИЕ ЭТОГО ТРЕБОВАНИЯ ПРИВЕДЕТ К ВЫХОДУ ДОЗИМЕ ТРА ИЗ С ТРОЯ.

• 3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• 3.1.1 Техническое обслуживание проводится с целью обеспечения правильной и длительной работы дозиметров.

• 3.1.2 Дополнительных требований к квалификации персонала и рабочим местам нс предъявляется.

Все работы, связанные с эксплуатацией дозиметров необходимо выполнять в соответствии с:

• - СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99/20Ю)»;

• - СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)»;

- РД 153-34.0-03.150-00 «Межотраслевые правила по охране труда (Правила безопасности) при эксплуатации электроустановок (ПОТ Р М-016-2001)».

• 3.3.1 Техническое обслуживание подразделяется на текущее техническое обслуживание и периодическое техническое обслуживание.

• 3.3.2 Текущее техническое обслуживание

  • 3.3.2.1 Текущее техническое обслуживание производится при регулярной эксплуатации и состоит в осмотре дозиметра для своевременного обнаружения и устранения факторов, которые могут повлиять па работоспособность и безопасность.

  • 3.3.2.2 Рекомендуются следующие основные виды и сроки проведения текущею технического обслуживания:

• - визуальный осмотр..................................................................... 1 раз в месяц;

• - внешняя чистка (дезактивация)......................................................... 1 раз в год.

• 3.3.2.3 Дезактивация проводится в соответствии с регламентом работ, действующем на предприятии, но не реже 1 раза в год в следующем порядке:

• - приготовить дезактивирующий раствор: борная кислота (Н3ВО3) - 16 г, тиосульфат натрия (Na^S^Oj-SFhO) - 10 г, вода дистиллированная - 1 л;

• - обработать наружные поверхности дозиметра ветошью, смоченной в дезактивирующем растворе;

• - обтереть поверхности ветошью, смоченной в дистиллированной воде;

• - просушить фильтровальной бумагой.

Сухая чистка проводится с любой периодичностью.

• 3.3.3 Периодическое техническое обслуживание

Периодическое техническое обслуживание заключается в периодической поверке дозиметров в соответствии с разделом 4.

• 4 МЕТОДИКА ПОВЕРКИ

• 4.1.1 Поверку дозиметров осуществляют юридические лица и индивидуальные предприниматели аккредитова1шые в установленном порядке в области обеспечения единства измерений. Требования к организации, порядку проведения поверки и форма представления результатов поверки определяются действующей нормативной базой.

• 4.1.2 Дозиметры, предназначенные для применения в сфере государственного регулирования обеспечения единства измерений, до ввода в эксплуатацию, а также после ремонта подлежат первичной поверке, в процессе эксплуатации - периодической поверке.

Интервал между поверками составляет один год.

• 4.1.3 Юридические лица и индивидуальные предприниматели, применяющие дозиметры в сфере государственного регулирования обеспечения единства измерений обязаны своевременно представлять эти средства измерений на поверку.

• 4.2.1 При проведении поверки должны выполняться операции, указанные в таблице 4.1.

Таблица 4.1 - Перечень операций при проведении поверки

• 4.2.2 При проведении поверки применяются основные и вспомогательные средства поверки, приведенные в таблице 4.2.

• 4.2.3 Средства поверки должны быть исправны, иметь техническую документацию и действующие свидетельства о поверке по ПР 50.2.006-94, а оборудование аттестаты по ГОСТ Р 8.568-97.

Таблица 4.2 - Перечень основных и вспомогательных средств поверки

• 4.3.1 При проведении поверки должны соблюдаться требования безопасности, действующие на предприятии, а также изложенные в 3.2 и документации на применяемые средства поверки и оборудование.

• 4.3.2 К проведению поверки допускаются лица, аттестованные в качестве поверителя, знающие требования эксплуатационной документации на дозиметры, средства измерений и оборудование.

• 4.4.1 Поверка должна быть проведена при соблюдении следующих условий:

• - температура окружающего воздуха.................................................+(20 ±5) °C;

• - относительная влажность воздуха...............................................от 30 до 80 %;

• - атмосферное давление.....................................................от 86,0 до 106,7 кПа;

• - внешний гамма-фон........................................................не более 0,15 мкЗвч'¹.

ФЕЗКМ.412113.052НЭ

14

• 4.5.1 Внешний осмотр

При внешнем осмотре должно быть установлено:

• - соответствие комплектности;

• - отсутствие дефектов, влияющих на работу дозиметра:

• - наличие и сохранность маркировки;

• - целостность корпуса дозиметра и кнопок управления.

Результат внешнего осмотра считают положительным, если: дозиметр поступил в поверку в комплекте с паспортом ФВКМ.412113.052ПС; состав дозиметра соответствует указанному в разделе 3 ФВКМ.412113.052ПС; отсутствуют дефекты, влияющие на работу дозиметра.

• 4.5.2 Опробование

  • 4.5.2.1 При опробовании необходимо выполнить операции в соответствии с 2.2, 2.3.

Результаты опробования считают положительными, если дозиметр допускает выполнение измерений произвольных значений ИЗД гамма и нейтронного излучения.

• 4.5.3 Определение основной относительной погрешности измерений ИЗД гамма и нейтронного излучения

  • 4.5.3.1 Определение основной относительной погрешности для гамма-излучения провести при значении МИЭД, лежащей в диапазоне от 0,1 до 10 мЗв ч’¹, когда работает детектор чувствительного поддиапазона, и от 1 до 1,2 Звч*¹, когда работает детектор грубого поддиапазона, для нейтронного излучения - от 0,1 до I мЗв ч '.

Время облучения выбирается таким образом, чтобы значение ИЗД при каждом измерении составило не менее 1 мЗв.

Примечания

• 1 Во избежание облучения оператора, проводящего измерения на поверочной установке, съем информации с дозиметра производить с применением штатной кинокамеры или другого оптического прибора (например, бинокля), исключающего нахождение оператора в поле излучения радиоактивного источника.

• 2 11оверка во всем диапазоне ИЭД нс проводится, гарантируется положительными результатами проверки при двух контрольных значепиях МИЭД в поле гамма-излучения и при одном значении МИЭД в поле нейтронного излучения.

• 4.5.3.2 Разместить фантом на поверочной установке так, чтобы одна из его граней была перпендикулярна направлению падения излучения.

• 4.5.3.3 Включить дозиметр в режиме индикации ИЭД смешанного излучения и установить дозиметр на поверхности фантома, обращенной к источнику излучения. При этом клипса корпуса дозиметра должна быть обращена в сторону источника излучения и центр детектора (его проекция отмечена углублением на корпусе в соответствии с приложением А) должен находиться на линии, проведенной от источника излучения к центру поверхности фантома.

• 4.5.3.4 Провести измерение ИЭД Н_р(10)_к при каждом условно истинном значении ИЭД Н»», по 4.5.3.1.

При заниженном/завьппенном значении измеренной ИЭД гамма-излучения необходимо уменыпить/увеличи гь пропорционально занижению/завышению значение коэффициента чувствительности соответствующих детекторов.

При занижеппом/завьппенном значении измеренной ИЭД нейтронного излучения необходимо уменьшить/увеличить пропорционально занижению/завышению значение коэффициента чувствительности нейтронного детектора.

При измерении ИЭД нейтронною излучения определить значение усредненного коэффициента оценки средней энергии спектра нейтронного излучения К по 2.3.2.2.

4.5.3.5 Определить основную относительную погрешность измерений   в процентах по

4.5.3.6 Результаты поверки считают положительными, если ни одно из полученных значений погрешности по абсолютной величине не превышает пределов, указанных в 1.2.4, а коэффициент оценки средней энергии спектра нейтронного излучения К находится в пределах 1,3<К<2,9.

• 4.6.1 Результаты поверки оформляют в виде протокола поверки (произвольной формы).

• 4.6.2 При положительных результатах поверки дозиметра в паспорте ставят оттиск клейма поверителя и/или оформляют свидетельство о поверке в соответствии с ПР 50.2.006-94.

• 4.6.3 При отрицательных результатах поверки оформляют извещение о непригодности установленной формы в соответствии Г1Р 50.2.006-94. результаты предыдущей поверки аннулируются (аннулируется свидетельство о поверке и гасится доверительное клеймо), в паспорте дозиметра делается соответствующая отметка.

• 5.1 Возможные неисправности дозиметра и способы их устранения указаны в таблице 5.1.

• 5.2 Дозиметр в случае выхода из строя подлежит ремонту или замене (в течение гарантийного срока) на предприятии-изготовителе.

  Таблица 5.1 - Возможные неисправности дозиметра и способы их устранения
  Неисправность	Возможная причина	Способ устранения
  При включении дозиметра нс активируется ЖКИ	Разряжен аккумулятор	Зарядить аккумулятор
  При включении дозиметра на ЖКИ появляются произвольные знаки, после чего дозиметр выключается	Вышел из строя аккумулятор	Заменить аккумулятор
  Отсутствует заряд или заряд нестабилен	Огсугствует контакт между контактной группой на корпусе дозимеэра и контактной колодкой зарядного устройства	Восстановить контакт

6 ХРАНЕНИЕ

• 6.1 Дозиметры до введения в эксплуатацию следует хранить в отапливаемом и вентилируемом складе:

• - в упаковке предприятия-изготовителя в условиях храпения 1(Л) по ГОСТ 15150-69 при температуре окружающего воздуха от 5 °C до 40 ^пС и относительной влажности воздуха до 80 % при 25 °C;

• - без упаковки в условиях атмосферы типа I по ГОС'Г 15150-69 при температуре окружающего воздуха от 10 °C до 35 °C и относительной влажности воздуха 80 % при 25 °C.

• 6.2 В помещении для хранения не должно быть пыли, парок кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.

Место хранения должно исключать попадание прямого солнечного снега на дозиметры.

• 7.1 Дозиметры в упаковке предприятия-изготовителя могут транспортироваться всеми видами транспорта на любые расстояния:

• - перевозка по железной дороге должна производиться в крытых чистых вагонах;

• - при перевозке воздушным транспортом ящики с дозиметрами должны быть размещены в герметичном отапливаемом отсеке;

• - при перевозке водным и морским транспортом ящики с дозиметрами должны быть размещены в трюме, в специальной герметичной упаковке, предусматривающей вариант защиты изделий ВЗ-1О по ГОСТ 9.014-78.

• 7.2 Размещение и крепление упаковок на транспортных средствах должны обеспечивать устойчивое положение при следовании в пути, отсутствие смещения и ударов друг о друга.

• 7.3 При погрузке и выгрузке должны соблюдаться требования надписей, указанных на транспортной таре.

• 7.4 Условия транспортирования:

  • - температура...............................................................от минус 50 до плюс 50 °C;

  • - влажность...........................................................................до 95 % при +35 °C;

- воздействие ударов со значением пикового ударного ускорения 98  м-с'²,

длительностью ударного импульса 16 мс (числом ударов 1000 ±10 для каждого направления при испытаниях).

• 8.1 По истечении полного срока службы дозиметров, перед отправкой па ремонт или для проведения поверки необходимо провести обследование на наличие радиоактивного загрязнения поверхностей. Критерии для принятия решения о дезактивации и дальнейшем использовании изложены в разделе 3 ОСПОРБ-99/20Ю.

• 8.2 Дезактивацию следует проводить растворами в соответствии с 1.2.29 в тех случаях,

когда уровень радиоактивного загрязнения поверхностей дозиметров может быть снижен до допустимых значений в соответствии с разделом 8  НРБ-99/2009 и разделом 3

ОСПОРБ-99/2010.

• 8.3 В соответствии с разделом 3 СПОРО-2002 допускается в качестве критерия дальнейшего использования дозиметров, загрязненных неизвестными радионуклидами, использовать мощность поглощённой дозы у поверхностей (0,1 м).

• 8.4 В случае превышения мощности дозы в 1 мкГр/ч (1 мкЗв/ч) над фоном после дезактивации или превышения допустимых значений уровня радиоактивного загрязнения поверхностей к дозиметрам предъявляются требования как к радиоактивным отходам (РАО).

РАО подлежат классификации и обращению (утилизации) в соответствии с разделом 3 CIIOPO-2002.

• 8.5 Непригодные для дальнейшей эксплуатации дозиметры, уровень радиоактивного загрязнения поверхностей которых не превышает допустимых значений, должны быть демонтированы, чтобы исключить возможность их дальнейшего использования, и направлены на специально выделенный участок в места захоронения промышленных отходов.

• 8.6 Исправные дозиметры с истекшим сроком службы после дезактивации подвергаются обследованию технического состояния. 11ри удовлетворительном техническом состоянии дозиметры подлежат поверке и определению сроков дальнейшей эксплуатации.

Приложение А (справочное)

где Н.1- проекция центра детектора.

Рисунок А.1 - I абаритныс размеры дозиметра основного исполнения

ФВКМ.412113.052РЭ

19
