Система автоматизированная коммерческого учета потребления/поставки воды АО «Мосводоканал» (АСКУПВ АО «Мосводоканал»), Методика поверки
л.р.г. Москва 2016 г.
СОДЕРЖАНИЕ
ОБЩИЕ ПОЛОЖЕНИЯ
-
8 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ. 8
Настоящая методика устанавливает требования к проведению первичной и периодической поверок системы автоматизированной коммерческого учета потребле-ния/поставки воды АО «Мосводоканал» (АСКУПВ АО «Мосводоканал») (далее -АСКУПВ).
Система автоматизированная коммерческого учета потребления/поставки воды АО «Мосводоканал» (АСКУПВ АО «Мосводоканал») предназначена для измерений давления, объема и расхода холодной и горячей воды , а также автоматического сбора, накопления, обработки, хранения, отображения и передачи полученной информации в системы верхнего уровня.
АСКУПВ выполняет следующие задачи:
-
— сбора и передачи данных с объектов телеметрии;
-
— обработки и подготовки данных для систем коммерческого учета потребления/поставки воды конечному потребителю;
-
— организации контроля потерь (несанкционированное использование и утечки);
-
— организации электронного инвентарного учета оборудования водомерного узла (далее - ВУ) и отдельных компонентов;
-
— интеграции различных систем в единое информационное пространство;
-
— организации потока данных в сторонние системы для последующей обработки и анализа информации.
АСКУПВ обеспечивает измерения, регистрацию и передачу данных на верхний уровень измерительной информации, производит анализ полученных данных (вычисление балансов), осуществляется отображение информации на АРМ пользователя с возможностью печати отчетов, предоставляет информацию о контроле линий связи с контроллерами телеметрии и счетчиками энергоресурсов, обеспечивает защиту информации о потреблении энергоресурсов от несанкционированного доступа.
АСКУПВ относится к проектно-компонуемым изделиям, виды и количество измерительных каналов (ИК) определяется конкретным проектом.
ИК системы состоят из следующих основных компонентов:
-
— первичных измерительных преобразователей (ПИП): датчиков давления, счетчиков холодного и горячего водоснабжения, теплосчетчиков;
-
— вторичной части измерительных каналов (ВИК), состоящей из контроллеров автономных модульных.
Поверку проводят расчетно-экспериментальным методом: условно делят канал на первичную (датчик/датчики) и вторичную (от «точки» подключения датчика/датчиков до места отображения информации о значении измеряемого физического параметра) части.
ПИП, используемые в АСКУПВ, внесены в Федеральный информационный фонд по обеспечению единства измерений и имеют методики поверки, по которым они могут быть поверены в установленном порядке.
Поверку вторичной («электрической») части ИК (далее - ВИК) проводят в рабочих условиях применения.
Результаты поверки АСКУПВ считаются положительными, если:
-
— первичные измерительные преобразователи имеют действующее свидетельство о поверке (либо отметку о поверке в паспорте);
-
— погрешность вторичной части ИК не превышает значений, рассчитанных для рабочих условий вторичной части АСКУПВ.
Интервал между поверками АСКУПВ - 2 года, датчиков, входящих в состав системы - в соответствии техническими документами на них.
Примечание - Далее в тексте используется термин «поверка», под которым подразумевается поверка или калибровка.
1 ОПЕРАЦИИ ПОВЕРКИПри проведении поверки выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки
|
Наименование операции |
Раздел методики поверки |
Обязательность проведения при | |
|
первичной поверке |
периодич. поверке | ||
|
1 Внешний осмотр |
7.1 |
Да |
Да |
|
2 Проверка документов |
7.2 |
Да |
Да |
|
3 Опробование |
7.3 |
Да |
Да |
|
3 Проверка погрешности ВИК |
7.4 |
Да |
Да |
|
4 Подтверждение соответствия программного обеспечения |
8 |
Да |
Да |
|
5 Оформление результатов поверки |
9 |
Да |
Да |
-
2.1 Поверка первичных измерительных преобразователей проводится по НД и технической документации на них.
-
2.2 Погрешность эталона не должна быть более 1/5 предела контролируемого значения погрешности. Допускается использовать эталоны, имеющие предел допускаемого значения погрешности не более 1/3 предела контролируемого значения погрешности, в этом случае должен быть введен контрольный допуск, равный 0,8 (см. МИ 187-86, МИ 188-86).
При проведении поверки ИК в рабочих условиях следует учитывать дополнительные погрешности. Погрешность эталонного средства измерений (далее - эталон) в рабочих условиях применения рассчитывается аналогично п.6.3. Используемые для проведения экспериментальной проверки погрешности ИК эталоны должны быть пригодны к эксплуатации в условиях проведения поверки.
-
2.3 Дискретность регулирования сигналов от источников тока и напряжения, подаваемых на входы ВИК, не должна превышать 0,3 номинальной ступени квантования испытываемого канала.
-
2.4 В таблице 2 приведены рекомендуемые эталоны.
Таблица 2 - Рекомендуемые эталоны
|
Наименование |
регистрационный № |
|
1 Калибратор многофункциональный MC5-R |
22237-08 |
|
2 Термогигрометр электронный «Center» мод. 310 |
22129-09 |
|
3 Барометр-анероид метеорологический БАММ-1 |
5738-76 |
Примечание - Допускается применение других эталонов с метрологическими характеристиками, не хуже чем у эталонов, перечисленных выше.
3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙК поверке ИК АСКУПВ допускают лиц, освоивших работу с АСКУПВ и используемыми эталонами, изучившими настоящую рекомендацию, аттестованных в соответствии с ПР 50.2.012-94 «ГСИ. Порядок аттестации поверителей средств измерений» и имеющих достаточную квалификацию для выбора методики проверки погрешности, выбора соответствующих эталонов.
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИПри проведении поверки ИК АСКУПВ соблюдают требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019.-2009, ГОСТ 12.2.007.0-75 и требования безопасности указанные в технической документации на АСКУПВ, на компоненты АСКУПВ, применяемые эталоны и вспомогательное оборудование.
Персонал, проводящий поверку, должен проходить инструктаж по технике безопасности на рабочем месте и иметь группу по технике электробезопасности не ниже 2-й.
5 УСЛОВИЯ ПОВЕРКИ-
5.1 Условия поверки определяются условиями работы средств измерений из состава ВИК АСКУПВ и являются необходимой информацией для расчета предела допускаемых значений погрешности каждого ВИК в условиях поверки.
Средства измерений, применяемые при поверке, должны быть поверены и иметь действующие доверительные клейма или свидетельства о поверке.
-
5.2 Рабочие условия применения компонентов АСКУПВ.
Для первичных измерительных преобразователей условия применения определяются их технической документацией.
Для модулей процессорных контроллеров автономных модульных КАМ200:
-
- температура окружающего воздуха: от минус 40 до плюс 50 °C;
-
- относительная влажность до 80 % при 25 °C без конденсации влаги
Для АРМ оператора:
-
- температура окружающего воздуха: плюс 10 до плюс 35 °C;
-
- относительная влажность от 30 до 80 %;
-
- атмосферное давление от 84,0 до 106,7 кПа;
-
- напряжение питания от сети переменного тока напряжением от 187 до 242 В;
-
- частота (50±1) Гц.
-
5.3 Обследование условий работы ВИК АСКУПВ и их измерительных компонентов.
При первичной (периодической) поверке проводится обследование климатических условий и сети питания в помещениях, где размещены измерительные компоненты ВИК АСКУПВ.
Оценивают предел допускаемых значений погрешности канала в этих условиях в соответствии с указаниями п.6.3.
-
5.4 Обследование условий работы ИК АСКУПВ и их измерительных компонентов согласно п.5.3 проводится непосредственно перед проведением экспериментальной проверки погрешности ИК. Стабильность окружающих условий на период поверки контролируется.
-
6.1 Перед началом поверки следует изучить руководство по эксплуатации АСКУПВ и входящих в состав ИК измерительных компонентов, эталонов и других технических средств, используемых при поверке, настоящую методику, правила техники безопасности и строго их соблюдать.
-
6.2 Перед экспериментальной проверкой погрешности ВИК все измерительные компоненты из состава ВИК, используемые эталоны и вспомогательные технические средства должны быть подготовлены к работе в соответствии с указаниями эксплуатационной документации на эти средства измерений.
-
6.3 Рассчитывают пределы допускаемой основной погрешности (доверительные границы) каждого ВИК по результатам обследования условий работы измерительных компонентов ВИК по п.5.3, для этого:
-
6.3.1 Приводят форму представления основных и дополнительных погрешностей измерительных компонентов к единому виду (приведенная, относительная, абсолютная, по входу или выходу ИК).
-
6.3.2 Для каждого измерительного компонента из состава ВИК рассчитывают пределы допускаемой погрешности в реальных условиях поверки (см. РД 50-453-84) путем учета основной и дополнительных погрешностей от влияющих факторов на момент поверки, оцененными в соответствии с п.5.3.
-
Пределы допускаемых значений погрешности АсМ измерительного компонента в реальных условиях поверки вычисляют по формуле:
АСМ = АО + ZA,-, (1)1=1...П
где До - пределы допускаемых значений основной погрешности измерительного компонента;
Д, - пределы допускаемой дополнительной погрешности измерительного компонента от i-ro влияющего фактора в реальных условиях поверки при общем числе п учитываемых влияющих факторов.
Для ИК, содержащих два измерительных компонента, рассчитывают пределы допускаемой основной погрешности ИК, по формулам:
^ик = ifcaT. + ^конп>.)- ик расхода, (2)
где 5дат. - пределы допускаемой основной относительной погрешности датчика, %;
£
контр _ пределы допускаемой основной относительной погрешности модуля контроллера, %;
/ик = ±(/i + У2) “ Для ИК давления, (3)
где - пределы допускаемой основной приведенной погрешности датчика, %;
у2 - пределы допускаемой основной приведенной погрешности модуля контроллера, %.
7 ПРОВЕДЕНИЕ ПОВЕРКИ-
7.1 Внешний осмотр
Проводят осмотр мест установки компонентов ИК АСКУПВ, проверяют отсутствие механических повреждений, обугливания изоляции. В случае использования датчиков, подвергавшихся поверке, проверяют наличие пломб, оттисков поверительных клейм и необходимых надписей на наружных панелях этих компонентов комплексов.
-
7.2 Проверка документации
Проверяют наличие следующих документов:
-
• перечня ИК, входящих в состав АСКУПВ, подлежащих поверке, с указанием заводских номеров комплектующих их измерительных компонентов;
-
• эксплуатационной документация на измерительные компоненты в составе ИК и, при наличии, на АСКУПВ в целом;
-
• протоколов предыдущей поверки;
-
• протоколов измерений фактических значений, и границ их изменения, температуры, влажности воздуха, напряжения питания в помещениях, в которых размещены измерительные компоненты каналов, параметры вибрации вблизи мест их установки, напряженности магнитного поля;
-
• технической документации и свидетельств о поверке эталонов, используемых при поверке ВИК;
-
• свидетельств о поверке первичных измерительных преобразователей (датчиков).
-
7.3 Опробование
В соответствии с указаниями эксплуатационной документации на АСКУПВ и ее компоненты, выполняют, наряду с общими тестовыми процедурами, тестовый контроль контроллеров из состава АСКУПВ и общего программного обеспечения АСКУПВ, в том числе.
-
7.4 Проверка погрешности ВИК
Проверка погрешности ВИК ИК давления.
-
7.4.1 Отсоединить линию связи от датчиков к контроллеру. Подключить калибратор ко входу вторичной части ИК в зависимости от ИК (Схема 1).
-
7.4.2 Подают сигнал на вход вторичной части ИК. Проводят поверку каждого ИК в пяти точках диапазона измерения (0 (10), 25, 50, 75, 90 (100) %).
-
7.4.3 Значения входных сигналов (Увх) и значения выходных сигналов (ТЧвых), отображенных на АРМ АСКУПВ, занести в протокол поверки по форме таблицы указанной в приложении А.
-
7.4.4 Вычисляют приведенную погрешность вторичной части ИК, выраженную в
%:
норм
(4)
где
NBbix - выходное значение сигнала;
No - значение измеряемой величины, установленное на эталоне;
NH0PM - нормирующее значение измеряемой величины (верхний предел диапазона измерений).
-
7.4.5 Погрешность вторичной части ИК не должна превышать значений, указанных в Таблице Б. 1. ________________________
Калибратор MC5-R
Контроллер КАМ200 модули процессорные КАМ200-10 или КАМ200-11, модуль измерения давления КАМ200-60
АРМ АСКУПВ

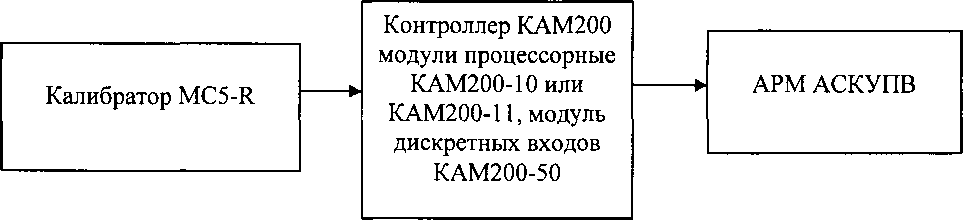

Схема 1
Проверка погрешности ВИК ИК объемного расхода воды, объема.
-
7.4.6 Для проверки погрешности ВИК расхода, реализующих преобразования импульсов в измеренные значения расхода необходимо:
-
- собрать схему устройства приема импульсных сигналов (Схема 2);
-
- провести сброс данных счетчиков в ПО контроллера КАМ200;
-
- установить (проверить соответствие) в ПО системы коэффициент пересчета импульсов (А) (передаточное число счетчиков);
-
- установить на задатчике импульсов пачку импульсов (N) с количеством не менее 3000;
- запустить задатчик импульсов, по окончании процедуры произвести считывание результатов счета на выходе контроллера КАМ200;
|
- определить формуле: |
относительную погрешность счета импульсов от счетчиков по 8,ж=^^А.100,% (5) А, |
где А - передаточное число счетчика, занесенное в ПО системы оператором при настройке
системы;
N - количество импульсов в пачке импульсов, подаваемой с задатчика на вход испытываемого ИК, и контролируемое частотомером;
Ai - показание расхода, полученное контроллером КАМ200.
-
7.4.8 Значения входных сигналов (Xi) и значения выходных сигналов (Ni), отображенных на АРМ, занести в протокол поверки по форме указанной в приложении А.
-
7.4.9 Результаты поверки считаются положительными, если для каждой проверяемой точки выполняется неравенство |5 | < | Зпр. |, где 5пр. - пределы допускаемой относительной погрешности ВИК расхода в фактических условиях поверки. Погрешность вторичной части ИК не должна превышать значений, указанных в Таблице Б.1.
Схема 2
8 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ-
8.1 Проводится проверка соответствия заявленных идентификационных данных программного обеспечения указанных в описании типа:
-
- идентификационное наименование программного обеспечения;
-
- номер версии (идентификационный номер) программного обеспечения.
-
8.2 Для подтверждения соответствия ПО АСКУПВ необходимо проверить наименование ПО и номер версии ПО в паспорте на АСКУПВ
ПО считается подтвержденным, если идентификационное наименование программного обеспечения и номер версии (идентификационный номер) программного обеспечения не противоречат приведенным в описании типа на АСКУПВ.
9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
9.1 При положительных результатах поверки оформляют свидетельство о поверке ИС согласно «Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» утвержденному приказом Минпромторга России № 1815 от 02 июля 2015г. К свидетельству прилагаются протоколы проверки погрешности вторичной части ИК. Знак поверки в виде наклейки наносят на свидетельство о поверке.
-
9.2 При отрицательных результатах поверки свидетельство о предыдущей поверке аннулируют и выдают извещение о непригодности согласно «Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» утвержденному приказом Минпромторга России № 1815 от 02 июля 2015г.
ПРИЛОЖЕНИЕ А (рекомендация)
Протокол поверки
Наименование канала__________________________________________________________
Входной сигнал (Xi):_________________________{вид сигнала, Xmin...Xmax, размерность}
Номера клемм для подключения:_______________________________________________
Диапазон измерения:___________________________________{ min...max; размерность }
Условия поверки:_______________________________________________________________
Таблица А.1
|
Входной сигнал (Xi), в % | |||||
|
% |
% |
% |
% |
% | |
|
No | |||||
|
Измеренные значения выходного сигнала Ni | |||||
|
Ni | |||||
|
Ni-No | |||||
|
у,% | |||||
No - значение измеряемой величины, установленное на эталоне;
ПРИЛОЖЕНИЕ Б
Таблица Б.1 Характеристики измерительных каналов АСКУПВ
|
Наименование ИК, адрес объекта |
Номер ввода |
Состав ИК |
Диапазон измерений ИК |
Qt, переходный расход |
Пределы допускаемой основной погрешности счетчика (датчика) |
Пределы допускаемой основной погрешности ИК | ||
|
Тип первичного измерительного преобразователя |
Тип промежуточного измерительного преобразователя |
Модуль сбора и передачи данных | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ЦТП», г. Москва, Таллинская ул., д. 5 к.З |
37010, 37010,001 |
Счетчик холодной воды турбинный MeiStream-100 зав. № 120022142 |
Модуль дискретных входов КАМ200-50 зав. № 50597 (5= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101085 |
от 0,3 до 240,0 м3/ч |
0,6 м3/ч |
5= ± 5 % ОТ Qmin до Qt 5= ±2% СВЫШе Qt ДО Qmax |
см. примечание 2 |
|
Счетчик холодной воды ВХ-100 зав. № 110189776 |
от 0,3 до 240,0 м3/ч |
0,6 м3/ч | ||||||
|
Преобразователь избыточного давления измерительный СДВ-И зав. № 84141 |
Модуль измерения давления КАМ200-60 зав. № 60393 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у=±0,7% от ДИ | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ЦТП», г. Москва, Таллинская ул., д. 19 |
37005, 37005,001 |
Счетчик холодной воды турбинный MeiStream-100 зав. № 120022139 |
Модуль дискретных выходов КАМ200-50 зав. № 50596 (5= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101084 |
от 0,3 до 240,0 м3/ч |
0,6 м3/ч |
6= ± 5 % ОТ Qmin ДО Qt 8= ± 2 % свыше Qt ДО Qmax |
см. примечание 2 |
|
Счетчик холодной воды турбинный ВХ-80 зав. № 110031011 |
от 0,5 до 200,0 м3/ч |
0,5 м3/ч | ||||||
|
Датчик давления МИДА-ДИ-15 зав. №14313400 |
Модуль измерения давления КАМ200-60 зав. № 60447 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7 % от ДИ | |||
|
«ИК-ЦТП», г. Москва, Кулакова ул., д. 21 |
33645, 33645,001 |
Счетчик холодной воды турбинный MeiStream-100 зав. № 120022120 |
Модуль дискретных входов КАМ200-50 зав. № 50595 (5= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101081 |
от 0,3 до 240,0 м3/ч |
0,6 м3/ч |
8= ± 5 % от Qmin дoQt 8= ± 2 % свыше Qt ДО Qmax |
см. примечание 2 |
|
Счетчик холодной воды турбинный СТВХ-65 зав. № 495347142 |
от 0,45 до 120,0 м3/ч |
1,2 м3/ч | ||||||
|
Датчик давления МИДА-ДИ-15 зав. № 14313421 |
Модуль измерения давления КАМ200-60 зав. № 60394 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7 % от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ЦТП», г. Москва, Строгинский бульв., д. 26 к.2 стр. 2 |
37007, 37007,001 |
Счетчик холодной воды турбинный ВХ-100 зав. № 110161234 |
Модуль дискретных входов КАМ200-50 зав. № 50599 (5= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101078 |
от 0,3 до 240,0 м3/ч |
0,6 м3/ч |
6= ± 5 % ОТ Qmin AoQt 5= ± 2 % свыше Qt ДО Qmax |
см. примечание 2 |
|
Счетчик холодной воды турбинный ВСХН-80 зав. № 110040170 |
от 0,5 до 200,0 м3/ч |
0,8 м3/ч | ||||||
|
Датчик давления МИДА-ДИ-15 зав. № 14313425 |
Модуль измерения давления КАМ200-60 зав. № 60392 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7 % от ДИ | |||
|
«ИК-ЦТП», г. Москва, Строгинский бульв., д. 14 к.2 стр. 2 |
36853, 36853,001 |
Счетчик холодной воды турбинный ВХ-100 зав. № 110161229 |
Модуль дискретных входов КАМ200-50 зав. № 50598 (5= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101079 |
от 0,3 до 240,0 м3/ч |
0,6 м3/ч |
5= ± 5 % от Qmin ДО Qt 5= ± 2 % свыше Qt ДО Qmax |
см. примечание 2 |
|
Счетчик холодной воды турбинный ВХ-80 зав. № 100072455 |
от 0,3 до 150,0 м3/ч |
0,5 м3/ч | ||||||
|
Датчик давления МИДА-ДИ-15 зав. № 14313419 |
Модуль измерения давления КАМ200-60 зав. № 60398 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7 % от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ЦТП», г. Москва, Таллинская ул., д. 9 |
36928, 36928,001 |
Счетчик холодной воды турбинный ВМХ-150 зав. № 080126740 |
Модуль дискретных входов КАМ200-50 зав. № 50596 (3= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101084 |
от 2,0 до 500,0 м3/ч |
4,0 м3/ч |
3= ± 5 % ОТ Qmin ДО Qt 8= ± 2 % свыше Qt ДО Qmax |
см. примечание 2 |
|
Счетчик холодной воды турбинный ВХ-100 зав. № 100053999 |
от 0,3 до 240,0 м3/ч |
0,6 м3/ч | ||||||
|
Датчик давления МИДА-ДИ-15 зав. №14313416 |
Модуль измерения давления КАМ200-60 зав. № 60447 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7 % от ДИ | |||
|
«ИК-ДОМ», г. Москва, Таллинская ул., д. 3 стр. .2 |
37010,008 |
Счетчик холодной воды крыльчатый MTK-I-40 зав. № 02.50022 |
Модуль дискретных входов КАМ200-50 зав. № 50644 (8= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101063 |
см. таб. 2 |
см. таб. Б.2 |
8= ± 5 % от Qmin ДО Qt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. № 14313423 |
Модуль измерения давления КАМ200-60 зав. № 60408 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ±0,7% от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Таллинская ул., д. 7 |
37010,009 |
Счетчик холодной воды крыльчатый ВСХд-40 зав. № 14505998 |
Модуль дискретных входов КАМ200-50 зав. № 50645 (8= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101067 |
от 0,20 до 20,0 м3/ч |
0,80 м3/ч |
8= ± 5 % ОТ Qmin AoQt 8= ± 3% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. № 14313397 |
Модуль измерения давления КАМ200-60 зав. № 60409 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ± 0,7% от ДИ | |||
|
«ИК-ДОМ», г. Москва, Кулакова ул., д. 25 к.З |
37010,010 |
Счетчик холодной воды крыльчатый ВСХНд-40 зав. № 34761733 |
Модуль дискретных входов КАМ200-50 зав. № 50641 (8= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. №101069 |
от 0,16 до 20,0 м3/ч |
0,26 м3/ч |
8= ± 5 % от Qmin ДО Qt 8= ± 3% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. № 14313411 |
Модуль измерения давления КАМ200-60 зав. № 60401 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ± 0,7% от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Строгинский бульв., д. 14 к.6 |
36853,006 |
Счетчик холодной воды крыльчатый MTK-I-40 зав. № 1310026604 |
Модуль дискретных входов КАМ200-50 зав. № 50647 (5= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101064 |
см. таб. 2 |
см. таб. Б.2 |
8= ± 5 % от Qmin до Qt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. № 14313407 |
Модуль измерения давления КАМ200-60 зав. № 60405 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ± 0,7% от ДИ | |||
|
«ИК-ДОМ», г. Москва, Строгинский бульв., д. 14 к.7 |
36853,010 |
Счетчик холодной воды крыльчатый ВСХНд-25 №34815580 |
Модуль дискретных входов КАМ200-50 зав. № 50643 (8= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101065 |
от 0,063 до 7,0 м3/ч |
0,1 м3/ч |
8= ± 5 % ОТ Qmin до Qt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Преобразователь избыточного давления измерительный СДВ-И зав. № 84144 |
Модуль измерения давления КАМ200-60 зав. № 60407 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ± 0,7 % от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Таллинская ул., д. 13 к. 1 |
36928,014 |
Счетчик холодной воды тахометрический Groen серии WRC(i)-25 зав. № 000142 |
Модуль дискретных входов КАМ200-50 зав. № 50648 (6= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. №101062 |
от 0,07 до 7,0 м3/ч |
0,28 м3/ч |
3= ± 5 % ОТ Qmin до Qt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. № 14313458 |
Модуль измерения давления КАМ200-60 зав. № 60403 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ± 0,7 % от ДИ | |||
|
«ИК-ДОМ»,г. Москва, Таллинская ул., д. 17 к. 1 |
37005,007 |
Счетчик холодной воды крыльчатый ВСХН-25 зав. №34815930 |
Модуль дискретных входов КАМ200-50 зав. № 50642 (3= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. №101068 |
от 0,063 до 7,0 м3/ч |
0,1 м3/ч |
8= ± 5 % от Qmin ДО Qt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. № 14313401 |
Модуль измерения давления КАМ200-60 зав. № 60448 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ± 0,7 % от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Таллинская ул., д. 3 к.1 |
37010,004 |
Счетчик холодной воды турбинный ВХ-65 зав. № 120078596 |
Модуль дискретных входов КАМ200-50 зав. № 50638 (8= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101046 |
от 0,24 до 70,0 м3/ч |
0,36 м3/ч |
8= ± 5 % от Qmin floQt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Преобразователь избыточного давления измерительный СДВ-И зав. № 84138 |
Модуль измерения давления КАМ200-60 зав. № 60543 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от |
у= ± 0,7 % от ДИ | |||
|
«ИК-ДОМ», г. Москва, Таллинская ул., д. 5 к.З |
37010,007 |
Счетчик холодной воды турбинный ВМХ-50 зав. № 090071707 |
Модуль дискретных входов КАМ200-50 зав. № 50636 (8= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101049 |
от 0,3 до 120,0 м3/ч |
0,9 м3/ч |
8= ± 5 % ОТ Qmin AoQt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Преобразователь избыточного давления измерительный СДВ-И зав. № 84145 |
Модуль измерения давления КАМ200-60 зав. № 60400 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7 % от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Таллинская ул., д. 5 к.4 |
37010,006 |
Счетчик холодной воды турбинный ВМХ-50 зав. №090071271 |
Модуль дискретных входов КАМ200-50 зав. № 50635 (8= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101052 |
от 0,3 до 120,0 м3/ч |
0,9 м3/ч |
8= ± 5 % ОТ Qmin ДО Qt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Теплосчетчик ВИС.Т зав. № 21577 |
- |
Температура измеряемой среды от 0 до +150 °C. Разность температур в подающем и обратном трубопроводах, от +1 до +149 °C. Абсолютное давление измеряемой среды от 0,01 до 2,5 МПа. Диапазон условных внутренних диаметров Ду первичных преобразователей расхода полнопроходного исполнения . от 2,5 до 800 мм. Средняя скорость потока теплоносителя от 1,0 до 10 м/с. |
- |
Измерения объемного расхода (см. таб. Б.З) |
см. примечание 2 | |||
|
Преобразователь избыточного давления измерительный СДВ-И зав. № 84146 |
Модуль измерения давления КАМ200-60 зав. № 60399 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7% от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Таллинская ул., д. 5 к.2 |
37010,005 |
Счетчик холодной воды турбинный ВМХ-50 зав. № 090015060 |
Модуль дискретных входов КАМ200-50 зав. № 50637 (5= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101048 |
от 0,3 до 120,0 м3/ч |
0,9 м3/ч |
5= ± 5 % ОТ Qmin aoQt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Теплосчетчик ВИС.Т зав. № 22937 |
- |
Температура измеряемой среды от 0 до +150 °C. Разность температур в подающем и обратном трубопроводах, от +1 до +149 °C. Абсолютное давление измеряемой среды от 0,01 до 2,5 МПа. Диапазон условных внутренних диаметров Ду первичных преобразователей расхода полнопроходного исполнения, от 2,5 до 800 мм. Средняя скорость потока теплоносителя от 1,0 до 10 м/с. |
- |
Измерения объемного расхода (см. таб. Б.З) |
см. примечание 2 | |||
|
Преобразователь избыточного давления измерительный СДВ-И зав. № 84140 |
Модуль измерения давления КАМ200-60 зав. № 60542 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7% от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Кулакова ул., д. 25 к.1 |
37010,002 |
Счетчик холодной воды турбинный ВХ-65 зав. № 120055841 |
Модуль дискретных входов КАМ200-50 зав. № 50626 (8= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101036 |
от 0,24 до 70,0 м3/ч |
0,36 м3/ч |
8= ± 5 % от Qmin floQt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Преобразователь избыточного давления измерительный СДВ-И зав. №84137 |
Модуль измерения давления КАМ200-60 зав. № 60667 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7 % от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Кулакова ул., д. 27 |
37010,003 |
Счетчик холодной воды турбинный ВМХ-50 зав. № 0900071440 |
Модуль дискретных входов КАМ200-50 зав. № 50573 (8= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101037 |
от 0,3 до 120,0 м3/ч |
0,9 м3/ч |
8= ± 5 % от Qmin ДО Qt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Теплосчетчик ВИС.Т зав. № 22307 |
- |
Температура измеряемой среды от 0 до +150 °C. Разность температур в подающем и обратном трубопроводах, от +1 до +149 °C. Абсолютное давление измеряемой среды от 0,01 до 2,5 МПа. Диапазон условных внутренних диаметров Ду первичных преобразователей расхода полнопроходного исполнения от 2,5 до 800 мм. Средняя скорость потока теплоносителя от 1,0 до 10 м/с. |
- |
Измерения объемного расхода (см. таб. Б.З) |
см. примечание 2 | |||
|
Датчик давления МИДА-ДИ-15 зав. № 14313471 |
Модуль измерения давления КАМ200-60 зав. № 60662 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7 % от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Таллинская ул., д. 17 к.З |
37005,004 |
Счетчик холодной воды турбинный ВХ-65 зав. № 120078495 |
Модуль дискретных входов КАМ200-50 зав. № 50630 (3= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. №101031 |
от 0,24 до 70,0 м3/ч |
0,36 м3/ч |
3= ± 5 % от Qmin до Qt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Теплосчетчик ВИС.Т зав. № 21617 |
- |
Температура измеряемой среды от 0 до +150 °C. Разность температур в подающем и обратном трубопроводах, от +1 до +149 °C. Абсолютное давление измеряемой среды от 0,01 до 2,5 МПа. Диапазон условных внутренних диаметров Ду первичных преобразователей расхода полнопроходного исполнения от 2,5 до 800 мм. Средняя скорость потока теплоносителя от 1,0 до 10 м/с. |
- |
Измерения объемного расхода (см. таб. Б.З) |
см. примечание 2 | |||
|
Датчик давления МИДА-ДИ-15 зав. № 14313465 |
Модуль измерения давления КАМ200-60 зав. № 60661 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7 % от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Таллинская ул., д. 17 к.2 |
37005,005 |
Счетчик холодной воды турбинный ВМХ-50 зав. №090011775 |
Модуль дискретных входов КАМ200-50 зав. № 50572 (5= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101019 |
от 0,3 до 120,0 м3/ч |
0,9 м3/ч |
3= ± 5 % ОТ Qmin до Qt 3= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Теплосчетчик ВИС.Т зав. № 22977 |
- |
Температура измеряемой среды от 0 до +150 °C. Разность температур в подающем и обратном трубопроводах, от +1 до +149 °C. Абсолютное давление измеряемой среды от 0,01 до 2,5 МПа. Диапазон условных внутренних диаметров Ду первичных преобразователей расхода полнопроходного исполнения от 2,5 до 800 мм. Средняя скорость потока теплоносителя от 1,0 до 10 м/с. |
- |
Измерения объемного расхода (см. таб. Б.З) |
см. примечание 2 | |||
|
Датчик давления МИДА-ДИ-15 зав. № 14313461 |
Модуль измерения давления КАМ200-60 зав. № 60386 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7 % от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Таллинская ул., д. 17 к.4 |
37005,002 |
Счетчик холодной воды турбинный ВМХ-50 зав. № 090041778 |
Модуль дискретных входов КАМ200-50 зав. № 50641 (5= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101005 |
от 0,3 до 120,0 м3/ч |
0,9 м3/ч |
5= ± 5 % ОТ Qmin до Qt 3= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Теплосчетчик SA-94/3 зав. № 23923 |
- |
Температура измеряемой среды от +20 до +150 °C. Разность температур в подающем и обратном трубопроводах от +5 до +140 °C. Абсолютное давление измеряемой среды от 0,4 до 4,0 МПа. Диапазон условных внутренних диаметров Ду перечных преобразователей расхода полнопроходного исполнения от 10 до 400 мм. Средняя скорость потока теплоносителя от 1,6 до 10 м/с. Значения верхнего предела измерения расхода теплоносителя в трубопроводе определяются используемыми измерительными преобразователями расхода и приведены в таблице Б.4. |
- |
Измерения объемного расхода (см. таб. Б.4) |
см. примечание 2 | |||
|
Датчик давления МИДА-ДИ-15 зав. № 14313412 |
Модуль измерения давления КАМ200-60 зав. № 60382 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7 % от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Таллинская ул., д. 19 к. 1 1 |
37005,003 |
Счетчик холодной воды турбинный ВХ-65 зав. № 110138166 |
Модуль дискретных входов КАМ200-50 зав. № 50577 (5= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101020 |
от 0,24 до 70,0 м3/ч |
0,36 м3/ч |
8= ± 5 % ОТ Qmin до Qt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. № 14313473 |
Модуль измерения давления КАМ200-60 зав. № 60388 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7 % от ДИ | |||
|
«ИК-ДОМ», г. Москва, Таллинская ул., д. 19 к.2 |
37005,006 |
Счетчик холодной воды крыльчатый MTK-I-40 зав. № 03.500687 |
Модуль дискретных входов КАМ200-50 зав. № 50625 (5= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. №101016 |
см. таб. Б.2 |
см. таб. Б.2 |
8= ± 5 % от Qmin floQt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. № 14313420 |
Модуль измерения давления КАМ200-60 зав. № 60663 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7% от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Строгинский бульв., д. 4 к.1 |
33645,004 |
Счетчик холодной воды турбинный ВХ-65 зав. № 100062356 |
Модуль дискретных входов КАМ200-50 зав. № 50580 (6= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101030 |
от 0,24 до 70,0 м3/ч |
0,36 м3/ч |
5= ± 5 % от Qmin до Qt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Теплосчетчик ВИС.Т зав. №21707 |
- |
Температура измеряемой среды от 0 до +150 °C. Разность температур в подающем и обратном трубопроводах, от +1 до +149 °C. Абсолютное давление измеряемой среды от 0,01 до 2,5 МПа. Диапазон условных внутренних диаметров Ду первичных преобразователей расхода полнопроходного исполнения от 2,5 до 800 мм. Средняя скорость потока теплоносителя от 1,0 до 10 м/с. |
- |
Измерения объемного расхода (см. таб. Б.З) |
см. примечание 2 | |||
|
Датчик давления МИДА-ДИ-15 зав. № 14313414 |
Модуль измерения давления КАМ200-60 зав. № 60669 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7 % от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Строгинский бульв., д. 4 к.2 |
33645,002 |
Счетчик холодной воды турбинный ВХ-50 зав. № 100072082 |
Модуль дискретных входов КАМ200-50 зав. № 50624 (8= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101015 |
от 0,2 до 50,0 м3/ч |
0,32 м3/ч |
8= ± 5 % ОТ Qmin ДО Qt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. № 14313463 |
Модуль измерения давления КАМ200-60 зав. № 60664 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7 % от ДИ | |||
|
«ИК-ДОМ», г. Москва, Кулакова ул., д. 21 |
33645,003 |
Счетчик холодной воды турбинный ВМХ-50 зав. № 070000423 |
Модуль дискретных входов КАМ200-50 зав. № 50579 (8= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101035 |
от 0,3 до 120,0 м3/ч |
0,9 м3/ч |
8= ± 5 % от Qmin ДО Qt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. № 14313466 |
Модуль измерения давления КАМ200-60 зав. № 60670 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ± 0,7 % от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Кулакова ул., д. 23 |
33645,005 |
Счетчик холодной воды крыльчатый СКБ-40 зав. № 35965-14 |
Модуль дискретных входов КАМ200-50 зав. № 50653 (5= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101002 |
от 0,2 до 20,0 м3/ч |
0,8 м3/ч |
3= ± 5 % от Qmin AoQt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. № 14313415 |
Модуль измерения давления КАМ200-60 зав. № 60413 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ± 0,7 % от ДИ | |||
|
«ИК-ДОМ», г. Москва, Кулакова ул., д. 25 к.2 |
33645,006 |
Счетчик холодной воды крыльчатый СКБи-40 зав. № 33325-14 |
Модуль дискретных входов КАМ200-50 зав. № 50655 (3= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101074 |
от 0,2 до 20,0 м3/ч |
0,4 м3/ч |
8= ± 5 % ОТ Qmin ДО Qt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. №14313424 |
Модуль измерения давления КАМ200-60 зав. № 60417 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ± 0,7% от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Строгинский бульв., д. 26 к.1 |
37007,003 |
Счетчик холодной воды турбинный ВХ-50 зав. № 100073381 |
Модуль дискретных входов КАМ200-50 зав. №50581 (5= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. №101034 |
от 0,2 до 50,0 м3/ч |
0,32 м3/ч |
8= ± 5 % от Qmin floQt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. № 14313417 |
Модуль измерения давления КАМ200-60 зав. № 60668 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ± 0,7% от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Строгинский бульв., д. 26 к.2 |
37007,004 |
Счетчик холодной воды турбинный ВХ-65 зав. № 110143737 |
Модуль дискретных входов КАМ200-50 зав. № 50657 (S= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. №101000 |
от 0,24 до 70,0 м3/ч |
0,36 м3/ч |
5= ± 5 % от Qmin floQt 5= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Теплосчетчик ВИС.Т зав. №21807 |
- |
Температура измеряемой среды от 0 до +150 °C. Разность температур в подающем и обратном трубопроводах, от +1 до +149 °C. Абсолютное давление измеряемой среды от 0,01 до 2,5 МПа. Диапазон условных внутренних диаметров Ду первичных преобразователей расхода полнопроходного исполнения от 2,5 до 800 мм. Средняя скорость потока теплоносителя от 1,0 до 10 м/с. |
- |
Измерения объемного расхода (см. таб. Б.З) |
см. примечание 2 | |||
|
Датчик давления МИДА-ДИ-15 зав. № 14313413 |
Модуль измерения давления КАМ200-60 зав. № 60411 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7% от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Строгинский бульв., д. 26 к.2 |
37007,005 |
Счетчик холодной воды турбинный ВМХ-65 зав. №090092110 |
Модуль дискретных входов КАМ200-50 зав. № 50652 (5= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. №101001 |
от 0,45 до 180,0 м3/ч |
1,0 м3/ч |
5= ± 5 % от Qmin floQt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Теплосчетчик ВИС.Т зав. № 21787 |
- |
Температура измеряемой среды от 0 до +150 °C. Разность температур в подающем и обратном трубопроводах, от +1 до +149 °C. Абсолютное давление измеряемой среды от 0,01 до 2,5 МПа. Диапазон условных внутренних диаметров Ду первичных преобразователей расхода полнопроходного исполнения от 2,5 до 800 мм. Средняя скорость потока теплоносителя от 1,0 до 10 м/с. |
- |
Измерения объемного расхода (см. таб. Б.З) |
см. примечание 2 | |||
|
Датчик давления МИДА-ДИ-15 зав. № 14313422 |
Модуль измерения давления КАМ200-60 зав. № 60412 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7 % от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Строгинский бульв., д. 26 к.З |
37007,002 |
Счетчик холодной воды турбинный ВХ-50 зав. № 100073346 |
Модуль дискретных входов КАМ200-50 зав. № 50631 (5= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 10132 |
от 0,2 до 50,0 м3/ч |
0,32 м3/ч |
8= ± 5 % ОТ Qmin ДОр! 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. №14313457 |
Модуль измерения давления КАМ200-60 зав. № 60665 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ± 0,7% от ДИ | |||
|
«ИК-ДОМ», г. Москва, Строгинский бульв., д. 10 к.З |
11268 |
Счетчик холодной воды крыльчатый ОСВУ-32 зав. № 044004807 |
Модуль дискретных входов КАМ200-50 зав. № 50658 (5= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. №101071 |
от 0,12 до 12,0 м3/ч |
0,48 м3/ч |
8= ± 5 % ОТ Qmin дор! 8= ± 3% свыше pt ДО Ртах |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. № 14313406 |
Модуль измерения давления КАМ200-60 зав. № 60419 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ± 0,7 % от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Строгинский бульв., д. 14 к. 1 |
36853,003 |
Счетчик холодной воды турбинный ВМХ-50 зав. № 090070927 |
Модуль дискретных входов КАМ200-50 зав. № 50656 (5= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101075 |
от 0,3 до 120,0 м3/ч |
0,9 м3/ч |
8= ± 5 % ОТ Qmin ДО Qt 5= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. № 14313454 |
Модуль измерения давления КАМ200-60 зав. № 60418 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ± 0,7 % от ДИ | |||
|
«ИК-ДОМ», г. Москва, Строгинский бульв., д. 14 к.2 |
36853,004 |
Счетчик холодной воды турбинный ВХ-50 зав. № 110030001 |
Модуль дискретных входов КАМ200-50 зав. № 50574 (5= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101007 |
от 0,2 до 50,0 м3/ч |
0,32м3/ч |
8= ± 5 % от Qmin ДО Qt 5= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. № 14313403 |
Модуль измерения давления КАМ200-60 зав. № 60383 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ± 0,7 % от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Строгинский бульв., д. 14 к.З |
36853,005 |
Счетчик холодной воды турбинный ВХ-65 зав. № 110030737 |
Модуль дискретных входов КАМ200-50 зав. № 50628 (8= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101017 |
от 0,24 до 70,0 м3/ч |
0,36м3/ч |
8= ± 5 % от Qmin 4oQt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Теплосчетчик ВИС.Т зав. № 23347 |
- |
Температура измеряемой среды от 0 до +150 °C. Разность температур в подающем и обратном трубопроводах, от +1 до +149 °C. Абсолютное давление измеряемой среды от 0,01 до 2,5 МПа. Диапазон условных внутренних диаметров Ду первичных преобразователей расхода полнопроходного исполнения от 2,5 до 800 мм. Средняя скорость потока теплоносителя от 1,0 до 10 м/с. |
Измерения объемного расхода (см. таб. Б.З) |
см. примечание 2 | ||||
|
Датчик давления МИДА-ДИ-15 зав. № 14313468 |
Модуль измерения давления КАМ200-60 зав. № 60389 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7 % от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Строгинский бульв., д. 14 к.4 |
36853,002 |
Счетчик холодной воды турбинный ВХ-50 зав. № 100071603 |
Модуль дискретных входов КАМ200-50 зав. № 50576 (8= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101033 |
от 0,2 до 50,0 м3/ч |
0,32м3/ч |
8= ± 5 % ОТ Qmin ДО Qt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Теплосчетчик SA-94/3 зав. № 24091 |
- |
Температура измеряемой среды от +20 до +150 °C. Разность температур в подающем и обратном трубопроводах от +5 до +140 °C. Абсолютное давление измеряемой среды от 0,4 до 4,0 МПа. Диапазон условных внутренних диаметров Ду первичных преобразователей расхода полнопроходного исполнения от 10 до 400 мм. Средняя скорость потока теплоносителя от 1,6 до 10 м/с. Значения верхнего предела измерения расхода теплоносителя в трубопроводе определяются используемыми измерительными преобразователями расхода и приведены в таблице Б.4. |
Измерения объемного расхода (см. таб. Б.4) |
см. примечание 2 | ||||
|
Датчик давления МИДА-ДИ-15 зав. № 14313462 |
Модуль измерения давления КАМ200-60 зав. № 60666 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7 % от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Строгинский бульв., д. 14 к.5 |
36853,007 |
Счетчик холодной воды крыльчатый ВСКМ-90 № 205369523 |
Модуль дискретных входов КАМ200-50 зав. № 50644 (8= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101013 |
0,4 -20 м3/ч |
1 м3/ч |
8= ± 5 % ОТ Qmin ДО Qt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. № 14313404 |
Модуль измерения давления КАМ200-60 зав. № 60408 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ± 0,7 % от ДИ | |||
|
К-ДОМ», г. Москва, Строгинский бульв., д. 26 к.4 |
13971 |
Счетчик холодной воды турбинный ВХ-50 зав. № 120043676 |
Модуль дискретных входов КАМ200-50 зав. № 50664 (8= ± 1 импульс на 1000 импульсов |
Модуль процессорный КАМ200-10 зав. №101072 |
от 0,2 до 50,0 м3/ч |
0,32м3/ч |
8= ± 5 % ОТ Qmin до Qt 8= ± 3% свыше Qt ДО Qmax |
см. примечание 2 |
|
Счетчик воды ОСВУ-32 Зав №484236038 |
от 0,12 до 12,0 м3/ч |
0,48 м3^ |
8= ± 5 % ОТ Qmin floQt 8= ± 3% свыше Qt ДО Qmax |
см. примечание 2 | ||||
|
Датчик давления МИДА-ДИ-15 зав. № 14313472 |
Модуль измерения давления КАМ200-60 зав. № 60415 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ± 0,7 % от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Таллинская ул., д. 9 к.З |
36928,004 |
Счетчик холодной воды турбинный ВХ-50 зав. № 110039635 |
Модуль дискретных входов КАМ200-50 зав. № 50639 (8= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101047 |
от 0,2 до 50,0 м3/ч |
0,32м3/ч |
8= ± 5 % от Qmin ДО Qt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Преобразователь избыточного давления измерительный СДВ-И зав. № 84139 |
Модуль измерения давления КАМ200-60 зав. № 60541 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ± 0,7 % от ДИ | |||
|
«ИК-ДОМ», г. Москва, Таллинская ул., д. 9 к.2 |
36928,007 |
Счетчик холодной воды турбинный ВХ-50 зав. № 120055495 |
Модуль дискретных входов КАМ200-50 зав. № 50622 (8= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101004 |
от 0,2 до 50,0 м3/ч |
0,32 м3/ч |
8= ± 5 % от Qmjn ДО Qt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. № 14313402 |
Модуль измерения давления КАМ200-60 зав. № 60381 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ± 0,7% от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Таллинская ул., д. 9 к.4 |
36928,008 |
Счетчик холодной воды турбинный ВМХ-50 зав. № 090071732 |
Модуль дискретных входов КАМ200-50 зав. № 50629 (8= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101006 |
от 0,3 до 120,0 м3/ч |
0,9 м3/ч |
8= ± 5 % ОТ Qmin floQt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Теплосчетчик ВИС.Т зав. №21597 |
- |
Температура измеряемой среды от 0 до +150 °C. Разность температур в подающем и обратном трубопроводах, от +1 до +149 °C. Абсолютное давление измеряемой среды от 0,01 до 2,5 МПа. Диапазон условных внутренних диаметров Ду первичных преобразователей расхода полнопроходного исполнения от 2,5 до 800 мм. Средняя скорость потока теплоносителя от 1,0 до 10 м/с. |
- |
Измерения объемного расхода (см. таб. Б.З) |
см. примечание 2 | |||
|
Датчик давления МИДА-ДИ-15 зав. № 14313464 |
Модуль измерения давления КАМ200-60 зав. № 60384 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7% от ДИ | |||
|
«ИК-ДОМ», г. Москва, Таллинская ул., д. 11 |
36928,006 |
Счетчик холодной воды турбинный ВХ-65 зав. № 100143738 |
Модуль дискретных входов КАМ200-50 зав. № 50654 (8= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101003 |
от 0,24 до 70,0 м3/ч |
0,36 м3/ч |
8= ± 5 % ОТ Qmin floQt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. № 14313459 |
Модуль измерения давления КАМ200-60 зав. № 60414 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ± 0,7% от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Таллинская ул., д. 11 к.2 |
36928,009 |
Счетчик холодной воды крыльчатый СКБи-40 зав. №33372-14 |
Модуль дискретных входов КАМ200-50 зав. № 50660 (5= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. №101077 |
от 0,2 до 20,0 м3/ч |
0,4 м3/ч |
5= ± 5 % ОТ Qmin ДО Qt 3= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. № 14313455 |
Модуль измерения давления КАМ200-60 зав. № 60416 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7 % от ДИ | |||
|
«ИК-ДОМ», г. Москва, Таллинская ул., д. 13 к.2 |
36928,002 |
Счетчик холодной воды турбинный ВХ-50 зав. № 120067317 |
Модуль дискретных входов КАМ200-50 зав. № 50578 (8= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101018 |
от 0,2 до 50,0 м3/ч |
0,32 м3/ч |
8= ± 5 % от Qmin ДО Qt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. № 14312054 |
Модуль измерения давления КАМ200-60 зав. № 60387 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ± 0,7 % от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-ДОМ», г. Москва, Таллинская ул., д. 13 к.З |
36928,005 |
Счетчик холодной воды комбинированный MeiTwin-50 зав. № 120032216 |
Модуль дискретных входов КАМ200-50 зав. № 50625 (5= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. №101016 |
от 0,05 до 90,0 м3/ч |
0,2 м3/ч |
8= ± 5 % ОТ Qmin ДО Qt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. № 14313467 |
Модуль измерения давления КАМ200-60 зав. № 60663 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
± 0,7 % от ДИ | |||
|
«ИК-ДОМ», г. Москва, Таллинская ул., д. 13 к.4 |
36928,003 |
Счетчик холодной воды турбинный ВМХ-50 зав. №090015142 |
Модуль дискретных входов КАМ200-50 зав. № 50627 (8= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101027 |
от 0,3 до 120,0 м3/ч |
0,9 м3/ч |
8= ± 5 % ОТ Qmin floQt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Датчик давления МИДА-ДИ-15 зав. № 14313405 |
Модуль измерения давления КАМ200-60 зав. № 60385 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ± 0,7 % от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-Колодец,» г. Москва, Кулакова ул., (возле д. 27), между колодцами 78701 и 78702 |
78102 |
Счетчик холодной воды турбинный ВМХ-200 зав. № 12-037243 |
Модуль дискретных входов КАМ200-50 зав. № 50593 (3= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101061 |
от 4,0 до 1000 м3/ч |
6,0 м3/ч |
8= ± 5 % от Qmin до Qt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Преобразователь гидростатического давления измерительный СДВ-Г зав. № 84687 |
Модуль измерения давления КАМ200-60 зав. № 60449 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7 % от ДИ | |||
|
«ИК-Колодец» г. Москва, Таллинская ул., (возле д. 3 к.1), между колодцами 78237 и 78238 |
78238 |
Счетчик холодной воды турбинный ВМХ-200 зав. № 12-037236 |
Модуль дискретных входов КАМ200-50 зав. № 50594 (8= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101083 |
от 4,0 до 1000 м3/ч |
6,0 м3/ч |
8= ± 5 % от Qmin floQt 8= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Преобразователь гидростатического давления измерительный СДВ-Г зав. № 84685 |
Модуль измерения давления КАМ200-60 зав. № 60594 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % от ДИ |
у= ± 0,7 % от ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
«ИК-Колодец», г. Москва, Кулакова ул., (возле д. 21 ид. 23), между колодцами 78053 и 78703 |
78703 |
Счетчик холодной воды турбинный ВМХ-200 зав. № 12-066025 |
Модуль дискретных входов КАМ200-50 зав. № 50592 (5= ± 1 импульс на 1000 импульсов) |
Модуль процессорный КАМ200-10 зав. № 101082 |
от 4,0 до 1000 м3/ч |
6,0 м3/ч |
5= ± 5 % от Qmin до Qt 5= ± 2% свыше Qt ДО Qmax |
см. примечание 2 |
|
Преобразователь гидростатического давления измерительный СДВ-Г зав. № 84686 |
Модуль измерения давления КАМ200-60 зав. № 60406 (у= ± 0,2 % от ДИ) |
от 0 до 1,0 МПа |
- |
у= ± 0,5 % ОТ ДИ |
у= ± 0,7 % от ДИ |
Примечания
1 ВИК - вторичная (электрическая) часть ИК,
5 - относительная погрешность, %, у - приведенная погрешность, %, ДИ - диапазон измерений.
2 Л
ИК объемного расхода , объема воды
= + х max Q min )
"1 дат Qi
где 8am - пределы допускаемой основной относительной погрешности первичного измерительного преобразователя (датчика) %;
Qmax ~ максимальное значение диапазона измерений объемного расхода (объема) воды, м3/ч;
Qmin _ минимальное значение диапазона измерений объемного расхода (объема) воды, м3/ч;
увик _ пределы допускаемой основной приведенной погрешности ВИК, %;
Qi - измеренное значение объема, м3/ч.
3 Для расчёта погрешности ИК в рабочих условий применения:
-
- приводят форму представления основных и дополнительных погрешностей измерительных компонентов к единому виду (приведенная, относительная, абсолютная, к входу или выходу ИК);
-
- для каждого измерительного компонента из состава ИК рассчитывают пределы допускаемой погрешности в фактических условиях путем учета основной и дополнительных погрешностей от влияющих факторов на момент расчёта.
Пределы допускаемой погрешности Дси измерительного компонента в фактических условиях применения вычисляют по формуле:
д„=длЕд,> (»1=1. ..п
где До - пределы допускаемой основной погрешности измерительного компонента;
Д, - пределы допускаемой дополнительной погрешности измерительного компонента от i-ro влияющего фактора в фактических условиях применения при общем числе п учитываемых влияющих факторов.
Пределы допускаемой погрешности ИК в фактических условиях применения вычисляют по формуле:
Айк Aral + Ас«2 ’ ^)
где Дик - пределы допускаемой погрешности ИК;
Д - пределы допускаемой погрешности первичного измерительного преобразователя, рассчитывается по формуле 1;
А™ 2 " пРеДелы допускаемой погрешности ВИК, рассчитываются по формуле 1.
Таблица Б.2 - Метрологические характеристики счетчиков воды М (исполнение МТК).
|
Диаметр условного прохода трубы, мм |
40 | |
|
Метрологический класс |
В | |
|
Номинальный расход Qn, м3/ч |
10 |
15 |
|
Максимальный расход Qmax, м3/ч |
20 |
30 |
|
Переходный расход Qt, л3/ч |
800 |
2250 |
|
Минимальный расход Qmin, л3/ч |
200 |
450 |
Таблица Б.З - Пределы допускаемой относительной погрешности каналов объемного расхода и объема 5, % для теплосчетчиков ВИС.Т
|
Поддиапазон, % верхнего предела измерения расхода | ||||
|
0,4-1,0 |
1-4 |
4-10 |
10-100 | |
|
Допускаемая относительная погрешность измерения, % |
±1,85 |
±1,10 |
±0,75 |
±0,60 |
Таблица Б.4 - Пределы допускаемой относительной погрешности измерения объемного расхода (объема) для теплосчетчиков SA-94/3 теплоносителя (воды) в зависимости от первичных средств измерений.
|
Счетчики жидкости |
Пределы допускаемой относительной погрешности измерения объемного расхода (объема) теплоносителя (воды), % |
|
ИК с использованием ПРЭ |
±2,0 |
|
VA-2305M |
±1,0 |
|
VA-2304 |
±2,0 |
|
VA-2301 | |
|
VA-2302 | |
|
вст |
±5,0 |
|
ЕТ | |
|
МТ | |
|
W | |
|
ВМГ |
Примечание - ПРЭ - преобразователь расхода электромагнитный.
Приложение ВЛист регистрации изменений ИК АСКУПВ
Таблица В.1
|
Наименование объекта |
Заменяемый компонент |
Заменяющий компонент | ||
|
Тип |
№ регистрационный |
Зав. номер | ||
46
