Государственная система обеспечения единства измерений

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)

УТВЕРЖДАЮ Главный метролог АО «ПриСТ»

A^/S<A.H. Новиков ня 2019 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Вольтметры универсальные GDM-79060, GDM-79061

МЕТОДИКА ПОВЕРКИ ПР-18-2019МП г. Москва 2019 г.

ВВЕДЕНИЕ

Настоящая методика устанавливает методы и средства первичной и периодических поверок вольтметров универсальных GDM-79060, GDM-79061, изготовленных Good Will Instrument Со., Ltd., Тайвань.

Вольтметры универсальные GDM-79060,   GDM-79061 (далее вольтметры)

предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, частоты и периода сигнала, электрической емкости и температуры.

Интервал между поверками 1 год.

Периодическая поверка вольтметров в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца вольтметров, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке генераторов.

1 ОПЕРАЦИИ ПОВЕРКИ Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

Да

Да

2 Опробование

7.2

Да

Да

3 Проверка идентификационных данных программного обеспечения

7.3

Да

Да

4 Определение абсолютной погрешности измерений напряжения постоянного тока

7.4

Да

Да

5 Определение абсолютной погрешности измерений напряжения переменного тока

7.5

Да

Да

6 Определение абсолютной погрешности измерений силы постоянного тока

7.6

Да

Да

7 Определение абсолютной погрешности измерений силы переменного тока

7.7

Да

Да

8 Определение абсолютной погрешности измерений электрического сопротивления постоянному току

7.8

Да

Да

9 Определение абсолютной погрешности измерений частоты

7.9

Да

Да

10 Определение абсолютной погрешности измерений электрической емкости

7.10

Да

Да

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.

  • 2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

  • 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке. Эталоны единиц величин, используемые при поверке СИ, должны быть аттестованы.

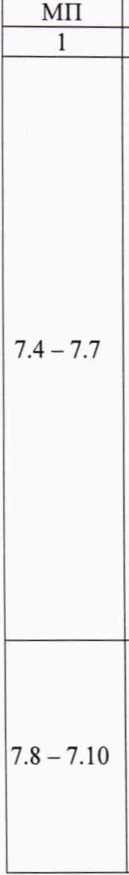

Таблица 2 - Средства поверки

Номер пункта

МП

Тип средства поверки

1

2

7.4 - 7.7

Калибратор многофункциональный Fluke 5720А с усилителем 5725А. Диапазон воспроизведения напряжения постоянного тока от 0 до 1100 В, 2 разряд согласно ГОСТ 8.027-2001.

Диапазон воспроизведения силы постоянного тока от 0 до 11 А, 1 разряд согласно Государственной поверочной схеме для средств измерений силы постоянного электрического тока в диапазоне от Г 10‘16 до 100 А, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. №2091.

Диапазон воспроизведения напряжения переменного тока от 0 до 1100 В, диапазон частот: от 10 Гц до 1 МГц до 220 В, от 40 Гц до 100 кГц св. 220 до 750 В, 2 разряд согласно Государственной поверочной схеме для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот Г10'1 до 2-109 Гц, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 29.05.2018 г. № 1053.

Диапазон воспроизведения силы переменного тока от 0 до 11 А, диапазон частот: от 10 Гц до 10 кГц до 220 мА, от 20 Гц до 10 кГц св. 220 мА до 2,2 А, от 40 Гц до 10 кГц св. 2,2 до И А, 2 разряд согласно Государственной поверочной схеме для средств измерений силы переменного электрического тока от Г10‘8 до 100 А в диапазоне частот Г10'1 - 1 • 106 Гц, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 14.05.2015 г. № 575.

7.8-7.10

Калибратор многофункциональный Fluke 5522А.

Диапазон воспроизведения частоты от 0,01 Гц до 2 МГц, пределы основной абсолютной погрешности ±2,5 • 10’6 • Fk.

Диапазон воспроизведения электрического сопротивления постоянному току от 0 до 1100 МОм, пределы основной абсолютной погрешности от ±(4 10’5 R+0,001) Ом до ±(1.5- 10'2 R+0,5) МОм. Диапазон воспроизведения электрической емкости от 0,22 нФ до НО мФ, пределы основной абсолютной погрешности от ±(5 10'3 С + 0,01) нФ до ±(1,110-2С±0,1)мФ.

Таблица 3 - Вспомогательные средства поверки

Измеряемая величина

Диапазон измерений

Класс точности, погрешность

Тип средства поверки

Температура

от 0 до +50 °C.

±0,25 °C

Цифровой термометр-гигрометр

Fluke 1620А

Давление

от 30 до 120 кПа

±300 Па

Манометр абсолютного давления Testo 511

Влажность

от 10 до 100 %

±2%

Цифровой термометр-гигрометр

Fluke 1620А

Напряжение питающей

сети

от 50 до 480 В

±0,2 %

Прибор измерительный универсальный параметров электриче-ской сети DMG 800

Частота питающей сети

от 45 до 66 Гц

±1 %

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2014.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

  • 4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C................................................23±5;

  • - относительная влажность, %.................................................................до 80;

  • - атмосферное давление, кПа....................................................................от 84 до 106;

  • - напряжение сети, В...............................................................220±22;

  • - частота сети, Гц...................................................................5О±О,5

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1   Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.27.0-75;

  • -  проверить наличие действующих свидетельств поверки на основные и вспомогательные средства поверки.

  • 6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации и выдержаны во включенном состоянии не менее 30 минут.

  • 6.3  Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

  • 6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого генератора следующим требованиям:

  • - не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;

  • - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый генератор бракуется и подлежит ремонту.

7.2 Опробование

Опробование вольтметров проводить путем проверки их на функционирование в соответствии с руководством по эксплуатации.

Результат опробования считать положительным, если на дисплее отсутствуют сообщения об ошибках, вольтметр функционирует согласно руководству по эксплуатации.

При отрицательном результате опробования вольтметр бракуется и направляется в ремонт.

7.3 Проверка идентификационных данных программного обеспечения (ПО)

Проверка идентификационных данных программного обеспечения вольтметров осуществляется путем вывода на дисплей информации о версии программного обеспечения.

Для вывода системной информации - нажать клавишу Menu, на экране отобразится меню настройки системы - System. Далее, нажать NEXT или вращать кнопку-регулятор влево для перемещения курсора в поле Security&Info — на закладку Systeminfo (Системная информация). Далее - нажать кнопку F5 (Enter) или кнопку-регулятор до щелчка. На экране отобразится информация о системе. Номер версии ПО отображается в стоках Master Firmware (основная прошивка) и Slave Firmware (вспомогательная прошивка).

Результат считается положительным, если версия программного обеспечения соответствует данным, приведенным в таблице 4.

Таблица 4 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Master Firmware, Slave Firmware

Номер версии (идентификационный номер ПО)

V0.10 и выше

7.4 Определение абсолютной погрешности измерений напряжения постоянного тока

Определение абсолютной погрешности измерений напряжения постоянного тока проводят при помощи калибратора многофункционального Fluke 5720А (далее калибратор Fluke 5720А) методом прямых измерений в следующей последовательности:

  • 7.4.1 На вольтметре установить согласно РЭ: режим измерений напряжения постоянного тока, скорость измерений 5 измерений/с, включить функцию Auto-Zero.

  • 7.4.2 Подключить вольтметр к калибратору в соответствии с РЭ калибратора и вольтметра.

  • 7.4.3 На калибраторе установить поочередно значения постоянного выходного напряжения, равные 10 %, 50 % и 100 % от верхнего предела диапазона. Также устанавливают значение постоянного выходного напряжения равное 100 % отрицательной полярности.

  • 7.4.4 Операции по пункту 7.4.3 провести для всех диапазонов измерений.

  • 7.4.5 Определить абсолютную погрешность измерений напряжения по формуле (1):

Д=Х-Хэ,                                   (1)

где X - значение по показаниям поверяемого вольтметра,

Хэ - значение, задаваемое калибратором.

Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 5.

Таблица 5 - Метрологические характеристики вольтметров в режиме измерений напряжения постоянного тока

Модификация

Верхний предел диапазона измерений, В

Значение единицы младшего разряда, В

Пределы допускаемой основной абсолютной погрешности, В

1

2

3

4

GDM-79060

0,1

110'7

±(9 10'5Ux+6,5 10'6)

1

110-6

±(8 10'5Ux+110'5)

10

110-5

±(7,510’5-Ux+510'5)

100

110-4

±(8,510-5Ux+610-4)

1000

110’3

±(8,5-10'5Ux+110'2)

Продолжение таблицы 5

1

2

3

4

GDM-79061

0,1

110-7

±(510-5Ux+3,510’6)

1

110’6

±(4,810-5Ux+710-6)

10

110'5

±(3,5-10's-Ux+510'5)

100

110-4

афЮ-’их+бЮ-4)

1000

110’3

±(510’5Ux+110'2)

Примечания

Ux - измеряемое значение напряжения постоянного тока, В.

7.5 Определение абсолютной погрешности измерений напряжения переменного тока

Определение абсолютной погрешности измерений напряжения переменного тока проводят при помощи калибратора Fluke 5720А методом прямых измерений в следующей последовательности:

  • 7.5.1 На вольтметре установить согласно РЭ: режим измерений напряжения переменного тока, скорость измерений 1 измерение/с.

  • 7.5.2 Подключить вольтметр к калибратору в соответствии с РЭ калибратора и вольтметра.

  • 7.5.3 На калибраторе установить поочередно значения переменного выходного напряжения и частоту сигнала в соответствии с таблицей 6.

  • 7.5.4 Определить абсолютную погрешность измерений напряжения по формуле (1).

Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 6.

Таблица 6 - Поверяемые точки в режиме измерений напряжения переменного тока

Верхний предел диапазона измерений

Поверяемая точка (действительное значение, задаваемое с калибратора)

Пределы допускаемой основной абсолютной погрешности

частота сигнала

значение напряжения

для модификации GDM-79060

для модификации

GDM-79061

1

2

3

4

5

100 мВ

10 Гц

10 мВ

±0.075 мВ

±0,075 мВ

100 мВ

±0,420 мВ

±0,390 мВ

100 Гц

10 мВ

±0.049 мВ

±0,046 мВ

100 мВ

±0,130 мВ

±0,100 мВ

1 кГц

10 мВ

±0.049 мВ

±0,046 мВ

100 мВ

±0,130 мВ

±0,100 мВ

10 кГц

10 мВ

±0,049 мВ

±0,046 мВ

100 мВ

±0,130 мВ

±0,100 мВ

21 кГц

10 мВ

±0,065 мВ

±0,062 мВ

100 мВ

±0,200 мВ

±0,170 мВ

40 кГц

10 мВ

±0,065 мВ

±0,062 мВ

100 мВ

±0,200 мВ

±0,170 мВ

51 кГц

10 мВ

±0,143 мВ

±0,140 мВ

100 мВ

±0,710 мВ

±0,680 мВ

90 кГц

10 мВ

±0,143 мВ

±0,140 мВ

100 мВ

±0,710 мВ

±0,680 мВ

101 кГц

10 мВ

±0,900 мВ

±0,900 мВ

100 мВ

±4,500 мВ

±4,500 мВ

290 кГц

10 мВ

±0,900 мВ

±0,900 мВ

100 мВ

±4,500 мВ

±4,500 мВ

Продолжение таблицы 6

2

3

4

5

10 Гц

0,1 в

±0,00068 В

±0,00065 В

1 в

±0,00410 В

±0,00380 В

100 Гц

0,1 в

±0,00049 В

±0,00046 В

1 в

±0,00130 в

±0,00100 В

1 кГц

0,1 в

±0,00049 В

±0,00046 В

1 в

±0,00130 в

±0,00100 В

10 кГц

0,1 в

±0,00049 В

±0,00046 В

1 в

±0,00130 в

±0,00100 В

21 кГц

0,1 в

±0,00065 В

±0,00062 В

1 в

±0,00200 В

±0,00170 В

40 кГц

0,1 в

±0,00065 В

±0,00062 В

1 в

±0,00200 В

±0,00170 В

51 кГц

0,1 в

±0,00143 В

±0,00140 В

1 в

±0,00710 В

±0,00680 В

90 кГц

0,1 в

±0,00143 В

±0,00140 В

1 в

±0,00710 В

±0,00680 В

101 кГц

0,1 в

±0,00900 В

±0,00900 В

1 в

±0,04500 В

±0,04500 В

290 кГц

0,1 в

±0,00900 В

±0,00900 В

1 в

±0,04500 В

±0,04500 В

10 Гц

1 в

±0,0068 В

±0,0065 В

10В

±0,0410 В

±0,0380 В

100 Гц

1 в

±0,0049 В

±0,0046 В

10В

±0,0130 В

±0,0100 В

1 кГц

1 в

±0,0049 В

±0,0046 В

10В

±0,0130 В

±0,0100 В

10 кГц

1 в

±0,0049 В

±0,0046 В

10В

±0,0130 В

±0,0100 В

21 кГц

1 в

±0,0065 В

±0,0062 В

10В

±0,0200 В

±0,0170 В

40 кГц

1 в

±0,0065 В

±0,0062 В

10В

±0,0200 В

±0,0170 В

51 кГц

1 в

±0,0143 В

±0,0140 В

10В

±0,0710 В

±0,0680 В

90 кГц

1 в

±0,0143 В

±0,0140 В

10В

±0,0710 В

±0,0680 В

101 кГц

1 в

±0,0900 В

±0,0900 В

10В

±0,4500 В

±0,4500 В

290 кГц

1 в

±0,0900 В

±0,0900 В

10В

±0,4500 В

±0,4500 В

Продолжение таблицы 6

1

2

3

4

5

100 В

10 Гц

10В

±0,068 В

±0,065 В

100 В

±0,410 В

±0,380 В

100 Гц

10В

±0,049 В

±0,046 В

100 В

±0,130 В

±0,100 В

1 кГц

10В

±0,049 В

±0,046 В

100 В

±0,130 В

±0,100 В

10 кГц

10В

±0,049 В

±0,046 В

100 В

±0,130 В

±0,100 В

21 кГц

10В

±0,065 В

±0,062 В

100 В

±0,200 В

±0,170 В

40 кГц

10В

±0,065 В

±0,062 В

100 В

±0,200 В

±0,170 В

51 кГц

10В

±0,143 В

±0,140 В

100 В

±0,710 В

±0,680 В

90 кГц

10В

±0,143 В

±0,140 В

100 В

±0,710 В

±0,680 В

101 кГц

10В

±0,900 В

±0,900 В

100 В

±4,500 В

±4,500 В

290 кГц

10В

±0,900 В

±0,900 В

220 кГц

100 В

±4,500 В

±4,500 В

750 В

10 Гц

100 В

±0,605 В

±0,575 В

40 Гц

750 В

±0,975 В

±0,750 В

100 Гц

100 В

±0,390 В

±0,360 В

750 В

±0,975 В

±0,750 В

1 кГц

100 В

±0,390 В

±0,360 В

750 В

±0,975 В

±0,750 В

10 кГц

100 В

±0,390 В

±0,360 В

750 В

±0,975 В

±0,750 В

21 кГц

100 В

±0,525 В

±0,495 В

750 В

±1,500 В

±1,275 В

40 кГц

100 В

±0,525 В

±0,495 В

750 В

±1,500 В

±1,275 В

51 кГц

100 В

±1,230 В

±1,200 В

750 В

±5,325 В

±5,100 В

90 кГц

100 В

±1,230 В

±1,200 В

750 В

±5,325 В

±5,100 В

101 кГц

100 В

±7,750 В

±7,750 В

750 В

±33,750 В

±33,750 В

220 кГц

100 В

±7,750 В

±7,750 В

7.6 Определение абсолютной погрешности измерений силы постоянного тока

Определение абсолютной погрешности измерений силы постоянного тока проводят при помощи калибратора Fluke 5720А с усилителем 5725А методом прямых измерений в следующей последовательности:

  • 7.6.1 На вольтметре установить согласно РЭ: режим измерений силы постоянного тока, скорость измерений 5 измерений/с.

  • 7.6.2 Подключить вольтметр к калибратору в соответствии с РЭ калибратора и вольтметра.

  • 7.6.3 На калибраторе установить поочередно значения силы постоянного тока, равные 10 %, 50 % и 100 % от верхнего предела диапазона измерений.

  • 7.6.4 Определить абсолютную погрешность измерений силы постоянного тока по формуле (1).

  • 7.6.5 Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 7.

Таблица 7 - Метрологические характеристики вольтметров в режиме измерений силы постоянного тока

Модификация

Верхний предел диапазона измерений, А

Значение единицы младшего разряда, А

Пределы допускаемой основной абсолютной погрешности, А

GDM-79060

1КГ*

110’10

±(5 10‘41х+2,5 10'8)

110’3

110’9

±(5 10“*1х+6 10’7)

1-Ю"2

110’8

±(5io-4ix+2io-6)

0,1

110-7

±(5 1 О’4 1х+5 10’6)

1

110-6

±(1 10’31х+110-*)

3

110’6

±(210'31х+610"’)

GDM-79061

110-4

1 1О10

±(5 10'41х+2,5 10'8)

110’3

110-9

±(5 10’41х+6 10’7)

110’2

I Ю’8

±(5 10'41х+2 10‘6)

0,1

110'7

±(510-41х+510-4)

1

1 10-6

±(110-31х+110’4)

3

110’6

±(2 10'31х+6 10"4)

10"!

110’5

±(1,510-31х+110-3)

Примечания

1х - измеряемое значение силы постоянного тока. А;

[1] - время непрерывного проведения измерений постоянного тока более 7 А - не более 30 с, время перерыва между измерениями - не менее 30 секунд. При измерении силы тока св. 5 А дополнительная абсолютная погрешность составляет ±2 мА на каждый 1 А св. 5 А.

7.7 Определение абсолютной погрешности измерений силы переменного тока

Определение абсолютной погрешности измерений силы переменного тока проводят при помощи калибратора Fluke 5720А с усилителем 5725А методом прямых измерений в следующей последовательности:

  • 7.7.1 На вольтметре установить согласно РЭ: режим измерений силы переменного тока, скорость измерений 1 измерение/с.

  • 7.7.2 Подключить вольтметр к калибратору в соответствии с РЭ калибратора и вольтметра.

  • 7.7.3 На калибраторе установить поочередно значения силы переменного тока и частоту сигнала в соответствии с таблицей 8. Предел 10 А поверятся только для модификации GDM-79061. Время непрерывного проведения измерений переменного тока более 7 А - не более 30 с, время перерыва между измерениями - не менее 30 секунд.

  • 7.7.4 Определить абсолютную погрешность измерений силы переменного тока по формуле (1).

Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 8.

Таблица 8 - Поверяемые точки в режиме измерений силы переменного тока

Верхний предел диапазона измерений

Поверяемая точка (действительное значение, задаваемое с калибратора)

Пределы допускаемой основной абсолютной погрешности

частота сигнала

значение силы тока

для модификации GDM-79060

для

модификации GDM-79061

1

2

3

4

5

100 мкА

10 Гц

10 мкА

±0,078 мкА

±0,075 мкА

100 мкА

±0,420 мкА

±0,390 мкА

100 Гц

10 мкА

±0,053 мкА

±0,050 мкА

100 мкА

±0,170 мкА

±0,140 мкА

1 кГц

10 мкА

±0,053 мкА

±0,050 мкА

100 мкА

±0,170 мкА

±0,140 мкА

6 кГц

10 мкА

±0,060 мкА

±0,058 мкА

100 мкА

±0,240 мкА

±0,220 мкА

10 кГц

10 мкА

±0,060 мкА

±0,058 мкА

100 мкА

±0,240 мкА

±0,220 мкА

1 мА

10 Гц

0,1 мА

±0,00073 мА

±0,00070 мА

1 мА

±0,00370 мА

±0,00340 мА

100 Гц

0,1 мА

±0,00053 мА

±0,00050 мА

1 мА

±0,00170 мА

±0,00140 мА

1 кГц

0,1 мА

±0,00053 мА

±0,00050 мА

1 мА

±0,00170 мА

±0,00140 мА

6 кГц

0,1 мА

±0,00058 мА

±0,00055 мА

1 мА

±0,00220 мА

±0,00190 мА

10 кГц

0,1 мА

±0,00058 мА

±0,00055 мА

1 мА

±0,00220 мА

±0,00190 мА

10 мА

10 Гц

1 мА

±0,0078 мА

±0,0075 мА

10 мА

±0,0420 мА

±0,0390 мА

100 Гц

1 мА

±0,0053 мА

±0,0050 мА

10 мА

±0,0170 мА

±0,0140 мА

1 кГц

1 мА

±0,0053 мА

±0,0050 мА

10 мА

±0,0170 мА

±0,0140 мА

6 кГц

1 мА

±0,0060 мА

±0,0058 мА

10 мА

±0,0240 мА

±0,0220 мА

10 кГц

1 мА

±0,0060 мА

±0,0058 мА

10 мА

±0,0240 мА

±0,0220 мА

100 мА

10 Гц

10 мА

±0,073 мА

±0,070 мА

100 мА

±0,370 мА

±0,340 мА

100 Гц

10 мА

±0,053 мА

±0,050 мА

100 мА

±0,170 мА

±0,140 мА

1 кГц

10 мА

±0,053 мА

±0,050 мА

100 мА

±0,170 мА

±0,140 мА

6 кГц

10 мА

±0,058 мА

±0,055 мА

100 мА

±0,220 мА

±0,190 мА

10 кГц

10 мА

±0,0580 мА

±0,055 мА

100 мА

±0,220 мА

±0,190 мА

Продолжение таблицы 8

1

2

3

4

5

1 А

10 Гц

0,1 А

±0,00073 А

±0,00070 А

1 А

±0,00370 А

±0,00340 А

100 Гц

0,1 А

±0,00053 А

±0,00050 А

1 А

±0,00170 А

±0,00140 А

1 кГц

0,1 А

±0,00053 А

±0,00050 А

1 А

±0,00170 А

±0,00140 А

6 кГц

0,1 А

±0,00058 А

±0,00055 А

1 А

±0,00220 А

±0,00190 А

10 кГц

0,1 А

±0,00058 А

±0,00055 А

1 А

±0,00220 А

±0,00190 А

ЗА

10 Гц

0,2 А

±0,00196 А

±0,00190 А

40 Гц

ЗА

±0,00810 А

±0,00810 А

100 Гц

0,3 А

±0,00189 А

±0,00189 А

ЗА

±0,00810 А

±0,00810 А

1 кГц

0,3 А

±0,00189 А

±0,00189 А

ЗА

±0,00810 А

±0,00810 А

6 кГц

0,3 А

±0,00189 А

±0,00189 А

ЗА

±0,00810 А

±0,00810 А

10 кГц

0,3 А

±0,00189 А

±0,00189 А

ЗА

±0,00810 А

±0,00810 А

10 А

20 Гц

1 А

-

±0,0055 А

40 Гц

10 А

-

±0,0290 А

100 Гц

1 А

±0,0055 А

10 А

±0,0290 А

1 кГц

1 А

±0,0055 А

10 А

±0,0290 А

6 кГц

1 А

±0,0075 А

10 А

±0,0490 А

10 кГц

1 А

±0,0075 А

10 А

±0,0490 А

7.8 Определение абсолютной погрешности измерений сопротивления постоянному току

Определение абсолютной погрешности измерений электрического сопротивления постоянному току проводят при помощи калибратора многофункционального Fluke 5522А (далее калибратор Fluke 5522А) по двухпроводной и четырехпроводной схемам измерения в следующей последовательности:

  • 7.8.1 На вольтметре установить режим измерений сопротивления по четырехпроводной измерительной схеме согласно РЭ.

  • 7.8.2 Подключить вольтметр к калибратору по четырехпроводной схеме измерения в соответствии с РЭ калибратора и вольтметра.

  • 7.8.3 На калибраторе установить поочередно значения сопротивления в соответствии с таблицей 9.

  • 7.8.4 Провести измерение сопротивления вольтметром по четырехпроводной схеме до 100 кОм. Для измерений сопротивления более 100 кОм использовать измерительную схему, приведенную на рисунке 1, при этом перевести калибратор в режим воспроизведения сопротивления по двухпроводной схеме

Калибратор

Вольтметр

и и и и ь и

L_C_LJ ООО со иии i_i_e иоо сь Л L_(_(_ UOU CL f LLC etsi ОС Io.

Рисунок 1

  • 7.8.5 Определить абсолютную погрешность измерения сопротивления по формуле (1).

  • 7.8.6 Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 9.

  • 7.8.7 Вместо калибратора FLUKE 5522А допускается использование калибратора FLUKE 5720А, при этом, для расчета погрешности измерения - использовать действительные значения сопротивления, задаваемые калибратором.

    Таблица 9 -

    Поверяемые точки в

    эежиме измерений сопротивления постоянному току

    Верхний предел измерений

    Поверяемая точка (значение, задаваемое с калибратора)

    Пределы допускаемой основн для модификации GDM-79060

    ой абсолютной погрешности для модификации GDM-79061

    1

    3

    4

    5

    100 Ом

    19Ом

    ±0,00966 Ом

    ±0,0059 Ом

    100 Ом

    ±0,0210 Ом

    ±0,0140 Ом

    1 кОм

    100 Ом

    ±0,024 Ом

    ±0,02 Ом

    1000 Ом

    ±0,15 Ом

    ±0,11 Ом

    10 кОм

    1000 Ом

    ±0,24 Ом

    ±0,20 Ом

    10 кОм

    ±0,0015 кОм

    ±0,0011 кОм

    100 кОм

    10 кОм

    ±0,0024 кОм

    ±0,002 кОм

    100 кОм

    ±0,015 кОм

    ±0,011 кОм

    1 МОм

    100 кОм

    ±0,024 кОм

    ±0,020 кОм

    1000 кОм

    ±0,150 кОм

    ± 0,110 кОм

    10 МОм

    1000 кОм

    ±0,500 кОм

    ±0,500 кОм

    10 МОм

    ±0,0041 МОм

    ±0,0041 МОм

    100 МОм

    10 МОм

    ±0,0810 МОм

    ±0,0810 МОм

    100 МОм

    ±0,8010 МОм

    ±0,8010 МОм

7.9 Определение абсолютной погрешности измерений частоты

Определение абсолютной погрешности измерений частоты проводят при помощи калибратора Fluke 5522А в следующей последовательности:

  • 4.9.1 На вольтметре установить согласно РЭ: режим измерений частоты, время счета 1 с.

  • 4.9.2 Подключить вольтметр к калибратору в соответствии с РЭ калибратора и вольтметра.

  • 4.9.3 На калибраторе установить уровень напряжения 300 мВ и задать поочередно значения частоты, равные: 4 Гц, 9 Гц, 30 Гц, 50 Гц, 1 кГц, 10 кГц, 100 кГц и 1 МГц. Для частот до 1 кГц установить форму сигнала - меандр, для частот от 1 кГц установить синусоидальную форму сигнала. Провести измерение частоты сигнала вольтметром.

  • 4.9.4 Определить абсолютную погрешность измерений частоты по формуле (1).

  • 4.9.5 Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 10.

Таблица 10 - Метрологические характеристики вольтметров в режиме измерений частоты

Диапазоны измерений частоты, Гц

Пределы допускаемой основной абсолютной погрешности, Гц

от 3 до 5

±(110-3Fx)

св. 5 до 10

±(510^Fx)

св. 10 до 40

—^Ho^-Fx)

св. 40 до 106

±(6 10’5Fx)

Примечание

Fx - измеряемое значение частоты, Гц

7.10 Определение абсолютной погрешности измерений электрической емкости

Определение абсолютной погрешности измерений электрической емкости вольтметров проводят при помощи калибратора Fluke 5522А в следующей последовательности:

  • 7.10.1  На вольтметре установить режим измерения электрической емкости согласно РЭ.

  • 7.10.2 Подключить измерительные провода к гнездам на панели вольтметра. Перед началом поверки провести компенсацию емкости измерительных проводов, выполнив процедуру калибровки «Cable Open Cal» согласно руководству по эксплуатации вольтметра.

  • 7.10.3 Подключить вольтметр к калибратору в соответствии с РЭ калибратора и вольтметра.

  • 7.10.4 На калибраторе установить поочередно значения выходной емкости равные 50 % и 100 % от верхнего предела диапазона измерений.

  • 7.10.5 Операции по пункту 7.10.4 провести для всех диапазонов измерений.

  • 7.10.6 Определить абсолютную погрешность измерения емкости по формуле (1).

  • 7.10.7 Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 11.

Таблица 11 - Метрологические характеристики вольтметров в режиме измерений электрической

ёмкости

Верхний предел диапазона измерений, мкФ

Значение единицы младшего разряда, мкФ

Пределы допускаемой основной абсолютной погрешности, мкФ

110'3

110'6

±(210‘2Сх+210'5)

110’2

110'5

±(210-2Сх+1104)

0,1

110-*

±(210'гСх+410~*)

1

110’3

±(2 10'2Сх+410'3)

10

11О'2

±(210'2Сх+410'2)

100

0,1

±(2 10'2Сх+0,4)

Примечание

Сх - измеряемое значение емкости, мкФ

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При положительных результатах поверки вольтметров оформляется свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

  • 8.2 При отрицательных результатах поверки приборы не допускаются к дальнейшему применению. На вольтметр выдается извещение о непригодности.

    С.А. Корнеев

Начальник отдела испытаний и сертификации

13

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
