Методика поверки «Контроллеры микропроцессорные серии БЭ2000» (ЭКРА.650132.251 МП)

УТВЕРЖДАЮ

Контроллеры микропроцессорные серии БЭ2000

Методика поверки

ЭКРА.650132.251 МП

г. Москва

2019 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки распространяется на контроллеры микропроцессорные серии БЭ2000, изготавливаемые ООО НПП «ЭКРА», (далее по тексту -контроллеры) и устанавливает методику их первичной и периодической поверок.

• 1.2 Контроллеры микропроцессорные серии БЭ2000 (далее - контроллеры) предназначены для измерений среднеквадратических значений фазных напряжений переменного тока, среднеквадратических значений фазной силы переменного тока, активной, реактивной и полной электрических мощностей, суммарных для трех фаз и для каждой фазы в отдельности, коэффициентов фазной электрической мощности, частоты переменного тока, а также силы постоянного тока.

• 1.3 На первичную поверку следует предъявлять контроллеры до ввода в эксплуатацию и после ремонта.

• 1.4 На периодическую поверку следует предъявлять контроллеры в процессе эксплуатации и/или хранения.

• 1.5 Допускается проведение поверки меньшего числа измеряемых величин в соответствии с заявлением владельца СИ, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 1.6 Интервал между поверками в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации, но не реже одного раза в 5 лет.

• 1.7 Метрологические характеристики контроллеров приведены в таблицах 1 - 2.

Таблица 1 - Метрологические характеристики контроллеров с платами ввода ИП001 и ИП005

Таблица 2 - Метрологические характеристики контроллеров с платами ввода ТИ020

2 ОПЕРАЦИИ ПОВЕРКИ

• 2.1 При проведении поверки выполняют операции, указанные в таблице 3.

Таблица 3 - Операции поверки

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки контроллер бракуют и его поверку прекращают.

• 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 4.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке.

• 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.

Таблица 4 - Средства поверки

• 4.1 К проведению поверки допускаются лица, изучившие настоящую методику, эксплуатационную документацию на контроллеры и средства поверки.

• 4.2 К проведению поверки допускаются лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованного на право поверки, непосредственно осуществляющие поверку средств измерений.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на контроллеры и применяемые средства поверки.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (25 ± 10) °C;

• - относительная влажность воздуха до 80 %;

• - атмосферное давление от 84,0 до 106,7 кПа.

• 6.2 Для контроля температуры окружающей среды и относительной влажности воздуха использовать термогигрометр электронный «CENTER» модель 313.

Для контроля атмосферного давления использовать барометр-анероид метеорологический БАММ-1.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать контроллер в условиях окружающей среды, указанных в п. 6.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации.

• 8.1 Внешний осмотр

При проведении внешнего осмотра контроллера проверить соответствие контроллера следующим требованиям:

• - комплектность и маркировка должны соответствовать эксплуатационным документам;

• - все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях;

• - не должно быть механических повреждений корпуса, лицевой панели, дисплея, органов управления;

• - не должно быть незакрепленных или отсоединенных частей контроллера;

• - внутри корпуса не должно быть посторонних предметов;

• - все надписи на панелях должны быть четкими и ясными;

• - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

Результат внешнего осмотра считается положительным, если соблюдены вышеупомянутые требования.

• 8.2 Опробование

Опробование проводить при помощи ПК в следующей последовательности:

• 1) подготовить контроллер в соответствии с руководством по эксплуатации (далее -РЭ);

• 2) подать на контроллер питание в соответствии с РЭ. При подаче напряжения питания происходит включение контроллера, а также индикация параметров согласно РЭ;

• 3) проверить работоспособность контроллеров, произведя проверку обмена данными с ПК при помощи программного обеспечения (далее - ПО), поставляемого в комплекте с поверяемым контроллером.

Результаты считаются положительными, если при подаче питания происходит включение контроллера, индикация параметров согласно РЭ, а также обмен данными с ПК.

• 8.3 Подтверждение соответствия программного обеспечения

Подтверждение соответствия ПО при помощи ПК проводить в следующей последовательности:

• 1) выполнить операции 1) - 2) п.8.2;

• 2) подключить контроллер к ПК в соответствии с РЭ;

• 3) включить контроллер;

• 4) запустить ПО «ПО автоматизации программирования модулей», выбрать во вкладке тип платы;

• 5) перейти во вкладку «Информация о прошивке», выставить адрес платы, нажать кнопку «Считать с устройства»;

• 6) в окне отобразятся наименование и версия программного обеспечения;

• 7) сравнить наименование и версию программного обеспечения, отображаемые в ПО «ПО автоматизации программирования модулей» с данными, представленными в описании типа;

• 8) выполнить операции 4) - 7) п. 8.3 для каждой установленной платы контроллера.

Результаты проверки считаются положительными, если отображаемые в ПО «ПО автоматизации программирования модулей» наименование и версия ПО для каждой платы соответствуют данным, представленным в описании типа.

• 8.4 Определение метрологических характеристик

  • 8.4.1 Определение основной приведенной (к номинальному значению) погрешности измерений среднеквадратических значений фазных напряжений переменного тока, среднеквадратических значений фазной силы переменного тока, активной, реактивной и полной электрических мощностей, суммарных для трех фаз и для каждой фазы в отдельности, коэффициентов фазной электрической мощности и абсолютной погрешности частоты переменного тока проводить для плат ввода ИП001 и ИП005 при помощи установки поверочной и ПК в следующей последовательности:

• 1) собрать схему по рис. 1;

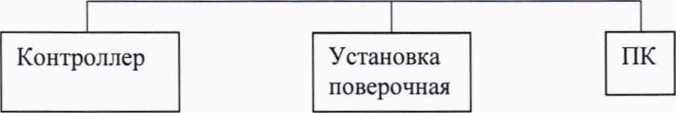

Рисунок 1 - Схема проверки параметров переменного тока

• 2) подготовить к работе и включить установку поверочную, контроллер и ПК согласно их эксплуатационной документации;

• 3) при помощи установки поверочной подать на измерительные входы контроллера испытательный сигнал №1 с характеристиками, приведенными в таблице 5;

Таблица 5

• 4) считать с ПК согласно РЭ измеренные среднеквадратические значения фазных напряжений переменного тока, среднеквадратических значений фазной силы переменного тока, активной, реактивной и полной электрических мощностей, суммарных для трех фаз и для каждой фазы в отдельности, коэффициентов фазной электрической мощности, частоты переменного тока;

• 5) рассчитать значения приведенной (к номинальному значению) погрешности измерений среднеквадратических значений фазных напряжений переменного тока, среднеквадратических значений фазной силы переменного тока, активной, реактивной и полной электрических мощностей, суммарных для трех фаз и для каждой фазы в отдельности, коэффициентов фазной электрической мощности, уХ, %, по формуле 1 и абсолютной погрешности частоты переменного тока, А/, Гц, по формуле 2.

_гХ=^Хюм~^Хэ -100%,                    (1)

где Хрвм - значение величины, измеренное поверяемым контроллером, В (А, В А, Вт, Вар); Х_э - значение величины, измеренное эталонным средством измерений, В (А, В А, Вт, Вар);

X_н - номинальное значение измеряемой величины, В (А, В А, Вт, Вар).

~ /изм ~ /э»                                   (2)

где /_изм - значение частоты переменного тока, измеренное поверяемым контроллером, Гц; /_э - значение частоты переменного тока, измеренное эталонным средством измерений, Гц.

• 6) повторить п.п. 3)-5) для остальных испытательных сигналов, представленных в таблице 5.

Результат проверки считается положительным, если полученные значения погрешностей не превышают пределов, представленных в таблице 1.

• 8.6.2 Определение основной приведенной (к верхнему значению диапазона измерений силы постоянного тока) погрешности измерений силы постоянного тока для плат ввода ТИ020 проводить в следующей последовательности:

• 1) собрать схему по рис. 1;

• 2) подготовить к работе и включить установку поверочную, контроллер и ПК согласно их эксплуатационной документации;

• 3) при помощи установки поверочной подать на измерительные входы контроллера пять испытательных сигналов силы постоянного тока, равномерно расположенных внутри диапазона измерений, включая крайние точки, в соответствии с таблицей 6;

Таблица 6

• 4) считать с ПК измеренные значения силы постоянного тока;

• 5) рассчитать значение основной приведенной (к верхнему значению диапазона измерений силы постоянного тока) погрешности измерений силы постоянного тока по формуле

  (3):	I    -I
  г! = / пост	_ пост.изм    пост.эт |QQ0/q                                             /о\ I                   0’ пост.макс

где 1_{пост изл}, - значение силы постоянного тока, измеренное контроллером, мА;

1_{пост эт} ~ значение силы постоянного тока, измеренное эталонным средством измерений, мА;

/_яоаи макс ~ ^верхнее значение диапазона измерений силы постоянного тока, мА.

Результаты проверки считать положительными, если полученные значения погрешностей не превышают пределов, представленных в таблице 1.

• 9.1 Оформление результатов поверки производится в соответствии с требованиями Приказа Минпромторга России от 02.07.2015 г. № 1815.

• 9.2 При положительном результате поверки делают соответствующую запись в паспорте теплосчетчика и (или) выдается свидетельство о поверке и наносится знак поверки на свидетельство о поверке и (или) в паспорт, и (или) на корпус контроллеров в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

• 9.3 При отрицательных результатах поверки терминал не допускается к дальнейшему применению, выдается извещение о непригодности.
