Методика поверки «ГСИ ТЕСТЕРЫ ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ BENNING ST» (ИЦРМ-МП-052-20)
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ТЕСТЕРЫ ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ BENNING STМетодика поверки
ИЦРМ-МП-052-20 г. Москва
2020
ВВЕДЕНИЕНастоящая методика предусматривает методы и средства проведения первичной и периодической поверок тестеров электрического оборудования BENNING ST, изготавливаемых компанией «Benning Elektrotechnik und Elektronik GmbH & Co. KG», Германия.
Тестеры электрического оборудования BENNING ST (далее по тексту - тестеры или приборы) предназначены для измерений напряжения переменного тока; электрического сопротивления постоянному току; сопротивления изоляции; силы переменного тока (тока утечки); параметров устройств защитного отключения (УЗО).
Интервал между поверками (межповерочный интервал) - 2 года.
Периодическая поверка средств измерений в случае их использования для измерений меньшего числа величин, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления их владельца, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке средства измерений.
1 ОПЕРАЦИИ ПОВЕРКИ-
1.1 При поверке выполняются операции, указанные в таблице 1.
-
1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.
Таблица 1 - Операции поверки
Наименование операции |
Пункт методики поверки |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
1. Внешний осмотр |
7.2 |
Да |
Да |
2. Опробование |
7.3 |
Да |
Да |
3. Определение основной абсолютной погрешности измерений напряжения переменного тока |
7.4 |
Да |
Да |
4. Определение основной абсолютной погрешности измерений электрического сопротивления постоянному току (измерительный ток 200 мА) |
7.5 |
да |
Да |
5. Определение основной абсолютной погрешности измерений сопротивления изоляции |
7.6 |
Да |
Да |
6. Определение основной абсолютной погрешности измерений силы переменного тока (тока утечки) |
7.7 |
Да |
Да |
7. Определение основной абсолютной погрешности измерений времени отключения УЗО |
7.8 |
Да |
Да |
-
2.1 При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.
-
2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.
2.3. Все средства поверки должны быть исправны, поверены и иметь сведения (отметки в формулярах или паспортах) о поверке.
Таблица 2 - Основные средства поверки
Номер пункта методики поверки |
Тип средства поверки |
7.2-7.3 |
Визуально |
7.4 |
Калибраторы универсальные 9100, 9100Е (регистрационный номер в Федеральном информационном фонде № 25985-09). Конкретно использовать калибратор универсальный 9100 |
7.5 |
Магазин сопротивления Р4831 (регистрационный номер в Федеральном информационном фонде № 6332-77) |
7.6 |
Калибраторы электрического сопротивления КС-100К0Т5, КС-100К1Т5, КС-100К5Т (регистрационный номер в Федеральном информационном фонде № 38140-08). Конкретно использовать калибратор электрического сопротивления КС-100К5Т |
7.7 |
Магазин электрического сопротивления Р4834 (регистрационный номер в Федеральном информационном фонде № 11326-90) Магазины сопротивления Р40101, Р40102, Р40103, Р40104 (регистрационный номер в Федеральном информационном фонде № 10547-86). Конкретно использовать магазин сопротивления Р40101 |
7.8 |
Калибратор времени отключения УЗО ERS-2 (регистрационный номер в Федеральном информационном фонде № 68961-17) |
Таблица 3 - Вспомогательные средства поверки
Измеряемая величина |
Диапазон измерений |
Класс точности, погрешность |
Тип средства поверки |
Температура окружающего воздуха |
от 0 до 55 °C |
±0,3 °C |
Термометр ртутный стеклянный лабораторный ТЛ-4 |
Относительная влажность воздуха |
от 10 до 100 % |
±(2-6) % |
Психрометр аспирационный М-34-М |
Атмосферное давление |
от 80 до 106 кПа |
±0,2 кПа |
Барометр-анероид метеорологический БАММ-1 |
К проведению поверки допускаются поверители из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИК проведению поверки допускаются лица, прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ и имеющие квалификационную группу по технике безопасности не ниже III.
Все средства измерений, участвующие в поверке должны быть надежно заземлены.
5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИПри проведении поверки должны соблюдаться следующие условия:
-
• температура окружающего воздуха от +18 до +28 °C;
-
• относительная влажность от 30 до 80 %;
-
• атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.
Перед поверкой должны быть выполнены следующие подготовительные работы:
-
1. Проверены документы, подтверждающие электрическую безопасность.
-
2. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.
-
3. Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.
7.1 Метрологические характеристики, подлежащие определению.
Определению подлежат погрешности измерений, перечисленные в таблицах 4-14.
Таблица 4 - Метрологические характеристики тестеров BENNING ST 710 в режиме измерений напряжения переменного тока
Диапазон измерений, В |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)), В |
Пределы допускаемой основной абсолютной погрешности измерений, В |
от 50 до 270 |
50 |
1 |
±0,05-Uk |
Примечание - U - конечное значение диапазона измерений напряжения переменного тока, В |
Таблица 5 - Метрологические характеристики тестеров BENNING ST 710 в режиме измерений электрического сопротивления постоянному току (режим измерений сопротивления защитного проводника Rpe, испытательный ток 200 мА)
Диапазон измерений, Ом |
Разрешение (единица младшего разряда (е.м.р.)), Ом |
Пределы допускаемой основной абсолютной погрешности измерений, Ом |
от 0,05 до 19,99 |
0,01 |
±(0,05-R+2 е.м.р.) |
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом |
Таблица 6 - Метрологические характеристики тестеров BENNING ST 710 в режиме измерений сопротивления изоляции (Riso)
Диапазоны измерений, МОм |
Разрешение (единица младшего разряда (е.м.р.)), МОм |
Пределы допускаемой основной абсолютной погрешности измерений, МОм |
Испытательное напряжение постоянного тока 500 В | ||
от 0,10 до 0,49 |
0,01 |
±(0,l-R+2 е.м.р.) |
от 0,50 до 19,99 |
0,01 |
±(0,05-R±2 е.м.р.) |
Примечания R - измеренное значение сопротивления изоляции, МОм; ” - испытательное напряжение постоянного тока без нагрузки от 500 до 600 В |
Таблица 7 - Метрологические характеристики тестеров BENNING ST 710 в режиме измерений силы переменного тока (режим измерений тока защитного проводника и тока прикосновения (1еа)- Альтернативный метод измерений тока утечки)
Диапазон измерений, мА |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)), мА |
Пределы допускаемой основной абсолютной погрешности измерений, мА |
от 0,1 Одо 19,99 |
50 |
0,01 |
±(0,05’1+2 е.м.р.) |
Примечание -1 - измеренное значение силы переменного тока, мА |
Таблица 8 - Метрологические характеристики тестеров BENNING ST 725 в режиме измерений напряжения переменного тока
Диапазон измерений, В |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)), В |
Пределы допускаемой основной абсолютной погрешности измерений, В |
от 50 до 270 |
50 |
1 |
±(0,05-U+2 е.м.р.) |
Примечание - U - измеренное значение напряжения переменного тока, В |
Таблица 9 - Метрологические характеристики тестеров BENNING ST 725 в режиме измерений электрического сопротивления постоянному току (режим измерений сопротивления защитного проводника Rpe, испытательный ток 200 мА)
Диапазон измерений, Ом |
Разрешение (единица младшего разряда (е.м.р.)), Ом |
Пределы допускаемой основной абсолютной погрешности измерений, Ом |
от 0,05 до 19,99 |
0,01 |
±(0,05-R+2 е.м.р.) |
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом |
Таблица 10 - Метрологические характеристики тестеров BENNING ST 725 в режиме измерений сопротивления изоляции (Riso)
Диапазоны измерений, МОм |
Разрешение (единица младшего разряда (е.м.р.)), МОм |
Пределы допускаемой основной абсолютной погрешности измерений, МОм |
Испытательное напряжение постоянного тока 250 В 1}, 500 В 2) | ||
от 0,10 до 19,99 |
0,01 |
±(0,05-R+2 е.м.р.) |
Примечания R - измеренное значение сопротивления изоляции, МОм; - испытательное напряжение постоянного тока без нагрузки от 250 до 300 В; 2) - испытательное напряжение постоянного тока без нагрузки от 500 до 600 В |
Таблица 11 - Метрологические характеристики тестеров BENNING ST 725 в режиме измерений силы переменного тока (режим измерений тока защитного проводника и тока прикосновения (IpE (Era.))- Альтернативный метод измерений тока утечки)
Диапазон измерений, мА |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)), мА |
Пределы допускаемой основной абсолютной погрешности измерений, мА |
от 0,25 до 19,99 |
50 |
0,01 |
±(0,05-1+2 е.м.р.) |
Примечание -1 - измеренное значение силы переменного тока, мА |
Таблица 12 - Метрологические характеристики тестеров BENNING ST 725 в режиме измерений силы переменного тока (режим измерений тока защитного проводника и тока прикосновения (IpE(Diff.))‘ Дифференциальный метод измерений тока утечки)
Диапазон измерений, мА |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)), мА |
Пределы допускаемой основной абсолютной погрешности измерений, мА |
от 0,25 до 19,99 |
50 |
0,01 |
±(0,05-1+2 е.м.р.) |
Примечание -1 - измеренное значение силы переменного тока, мА |
Таблица 13 - Метрологические характеристики тестеров BENNING ST 725 в режиме измерений силы переменного тока (режим измерений тока прикосновения Двщи.)) Прямой метод измерений тока утечки)
Диапазон измерений, мА |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)), мА |
Пределы допускаемой основной абсолютной погрешности измерений, мА |
от 0,10 до 1,99 |
50 |
0,01 |
±(0,05-1+2 е.м.р.) |
Примечание -1 - измеренное значение силы переменного тока, мА |
Таблица 14 - Метрологические характеристики тестеров BENNING ST 725 в режиме измерений времени отключения УЗО (Тд)
Диапазон измерений, мс |
Разрешение (единица младшего разряда (е.м.р.)), мс |
Пределы допускаемой основной абсолютной погрешности измерений, мс |
от 10 до 500 |
1 |
±(0,05-Т+2 е.м.р.) |
Примечание - Т - измеренное значение времени отключения УЗО, мс |
-
7.2 Внешний осмотр
Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:
-
1. Комплектность прибора должна соответствовать руководству по эксплуатации;
-
2. Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях;
-
3. Не должно быть механических повреждений корпуса, лицевой панели, органов управления. Все надписи должны быть четкими и ясными;
-
4. Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.
При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.
-
7.3 Опробование
Проверить работоспособность жидкокристаллического индикатора и функциональных клавиш. Режимы, отображаемые на индикаторе, при переключении режимов измерений и нажатии соответствующих клавиш, должны соответствовать требованиям руководства по эксплуатации.
При неверном функционировании прибор бракуется и подлежит ремонту.
-
7.4 Определение основной абсолютной погрешности измерений напряжения переменного тока
Определение основной абсолютной погрешности измерений напряжения переменного тока проводить с помощью калибратора универсального 9100.
Определение погрешности проводить при напряжении 50; НО; 170; 230; 270 В частотой 50 Гц.
Определение погрешности проводить в следующем порядке:
-
1. Перевести поверяемый прибор в режим измерений напряжения переменного тока.
-
2. Подключить к измерительным входам прибора калибратор в соответствии с рисунком 1. Использовать штатные кабели из комплекта прибора.
-
3. Перевести калибратор в режим воспроизведения напряжения переменного тока.
-
4. Запустить процесс измерений и снять показания поверяемого прибора.
-
5. Провести измерения по п.п. 2-4 для остальных значений напряжения.
-
6. Результаты поверки прибора считаются удовлетворительными, если:
- во всех поверяемых точках абсолютная погрешность, определенная по формуле:
AU = Ux-U0 (1)
где: Ux - показания поверяемого прибора, В;
Uo - показания калибратора, В;
не превышает значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.

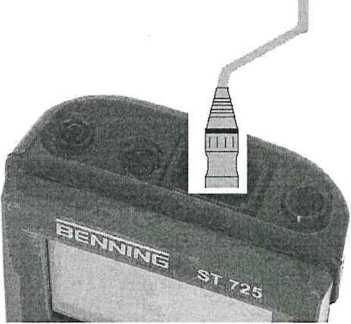

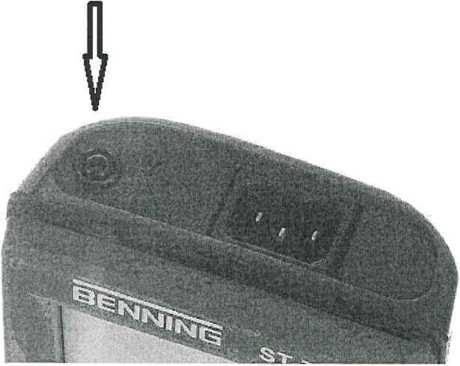

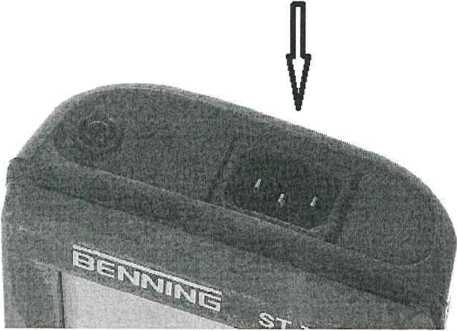

К калибратору напряжения
К калибратору напряжения
А) - Место подключения для модификации BENNING ST 710

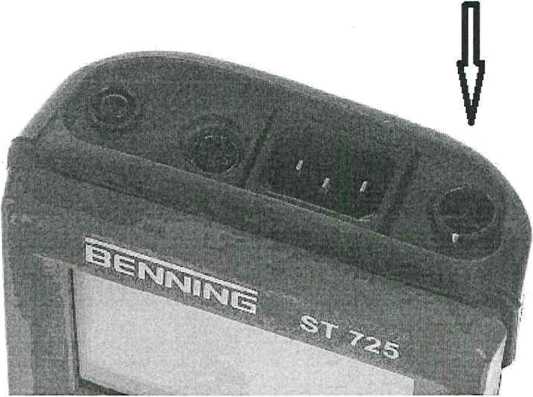

Б) - Место подключения для модификации BENNING ST 725
Рисунок 1
-
7.5 Определение основной абсолютной погрешности измерений электрического сопротивления постоянному току (испытательный ток 200 мА)
Определение основной абсолютной погрешности измерений электрического сопротивления постоянному току проводить с помощью магазина сопротивления Р4831.
Определение погрешности проводить в точках 0,05; 0,1; 0,3; 1; 9; 19,9 Ом. Определение погрешности проводить в следующем порядке:
-
1. Перевести поверяемый прибор в режим измерений электрического сопротивления постоянному току при испытательном токе 200 мА (режим измерений сопротивления защитного проводника).
-
2. Подключить к измерительным входам прибора магазин сопротивлений в соответствии с рисунком 2. Использовать штатные кабели из комплекта прибора.
-
3. Установить на магазине сопротивлений значение сопротивления 0,05 Ом.
-
4. Запустить процесс измерений и снять показания поверяемого прибора.
-
5. Провести измерения по п.п. 2-3 для остальных значений сопротивления.
-
6. Результаты поверки прибора считаются удовлетворительными, если:
- во всех поверяемых точках абсолютная погрешность, определенная по формуле:
AR — Rx — Ro
(2)
где: Rx - показания поверяемого прибора, Ом;
Ro - показания магазина сопротивления, Ом;
не превышает значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.

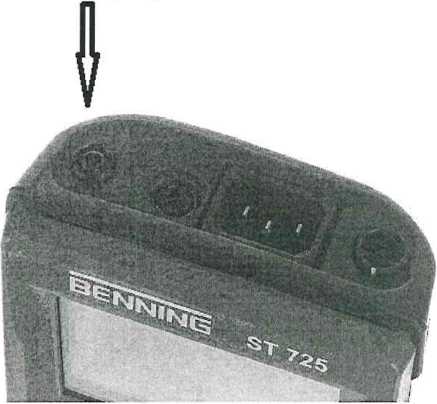

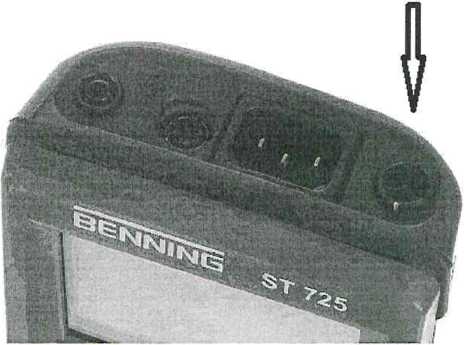

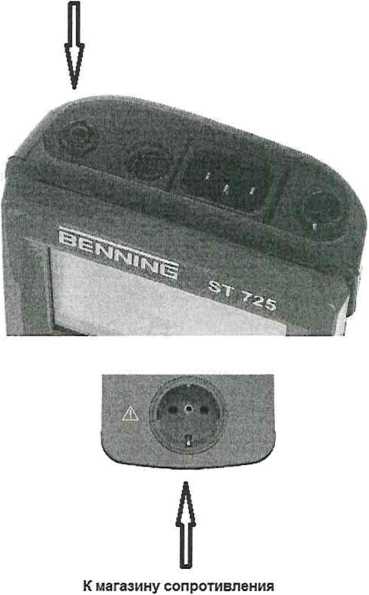

К магазину сопротивления
К магазину сопротивления
К магазину сопротивления
А) - Место подключения для модификации Б) - Место подключения для модификации
BENNING ST 710 BENNING ST 725
Рисунок 2
-

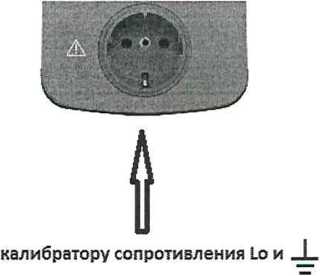

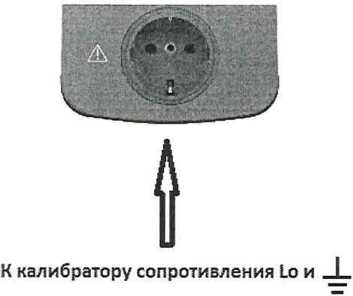

7.6 Определение основной абсолютной погрешности измерений сопротивления изоляции
Определение основной абсолютной погрешности измерений сопротивления изоляции проводить с помощью калибратора электрического сопротивления КС-100К5Т.
Определение погрешности проводить в точках, представленных в таблице 15.
Определение погрешности проводить в следующем порядке:
-
1. Перевести поверяемый прибор в режим измерений сопротивления изоляции при начальном значении выходного напряжения (250 или 500 В).
-
2. Подключить к измерительным входам прибора калибратор в соответствии с рисунком 3. Использовать штатные кабели из комплекта прибора.
-
3. Запустить процесс измерений и снять показания поверяемого прибора.
-
4. Провести измерения по п.п. 2-3 для остальных выходных напряжений прибора и остальных значений сопротивления согласно таблицы 15.
-
5. Результаты поверки прибора считаются удовлетворительными, если:
- во всех поверяемых точках абсолютная погрешность, определенная по формуле:
AR — Rx - Ro
(3)
где: Rx - показания поверяемого прибора, Ом;
Ro - показания калибратора, Ом;
не превышает значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
Таблица 15
Выходное напряжение, В |
Значение сопротивления калибратора, МОм |
250 |
0,1; 0,25; 0,5; 1; 10; 19,9 |
500 |
0,1; 0,25; 0,5; 1, 10; 19,9 |
Рисунок 3
-
7.7 Определение основной абсолютной погрешности измерений силы переменного тока (тока утечки)
Определение основной абсолютной погрешности измерений силы переменного тока (тока утечки) проводить с помощью магазина электрического сопротивления Р4834 и магазина сопротивления Р40101 (или их последовательного соединения).
Определение погрешности проводить в точках, представленных в таблицах 16, 17.
ВНИМАНИЕ! Во время измерений ни одна часть объекта измерений не должна быть подключена к потенциалу земли. Прибор необходимо положить на изолированную поверхность. В противном случае токи утечки на землю могут повлиять на результат измерений.
-
7.7.1 Определение погрешности для токов утечки 1еа и Ipe (&з.) проводить в следующем порядке:
-
1. Перевести поверяемый прибор в режим измерений силы переменного тока (тока утечки).
-

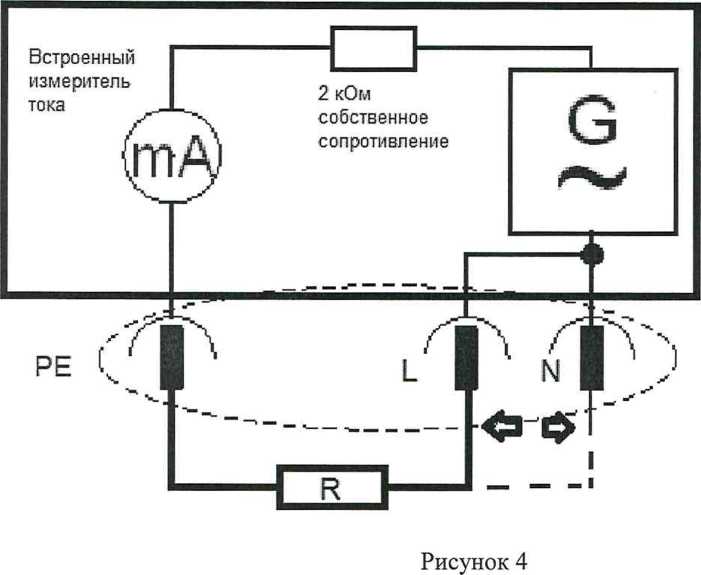

2. Подключить к измерительным входам прибора магазин с сопротивлением 2300000 (918000) Ом в соответствии с рисунком 4. Использовать штатные кабели из комплекта прибора.
-
3. Запустить процесс измерений и снять показания поверяемого прибора.
-
4. Провести измерения по п.п. 2-3 для остальных значений силы тока и сопротивления согласно таблиц 16 или 17.
-
5. Результаты поверки прибора считаются удовлетворительными, если:
- во всех поверяемых точках абсолютная погрешность, определенная по формуле:
Д1 = lx - 1о (4)
где: 1х - показания поверяемого прибора, мА;
1о - номинальное значение силы тока, мА;
не превышает значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
Таблица 16 - Поверяемые точки для модификации BENNING ST 710. Частота 50 Гц
Поверяемая точка (номинальное значение силы тока), мА |
Сопротивление магазина сопротивления, Ом |
Альтернативный метод измерений тока утечки (1еа) | |
0,1 |
2300000 |
3,5 |
63715 |
15,0 |
13333 |
19,9 |
9558 |
Таблица 17 - Поверяемые точки для модификации BENNING ST 725. Частота 50 Гц
Поверяемая точка (номинальное значение силы тока), мА |
Сопротивление магазина сопротивления, Ом |
Альтернативный метод измерений тока утечки (Ipg <Ers.>) | |
0,25 |
918000 |
3,5 |
63715 |
15,0 |
13333 |
19,9 |
9558 |
Поверяемая точка (номинальное значение силы тока), мА |
Сопротивление магазина сопротивления, Ом |
Дифференциальный метод измерений тока утечки ((Тресоитл) | |
0,25 |
920000 |
3,5 |
65715 |
15,0 |
15333 |
19,9 |
11558 |
Прямой метод измерений тока утечки (IecDir.)) | |
0,1 |
2300000 |
0,5 |
460000 |
1,0 |
230000 |
1,9 |
121053 |
-
7.7.2 Определение погрешности для тока утечки (IpE(Diff.) проводить в следующем порядке:
-
1. Перевести поверяемый прибор в режим измерений силы переменного тока (тока утечки).
-
2. Подключить к измерительным входам прибора магазин с сопротивлением 920000 Ом в соответствии с рисунком 5. Использовать штатные кабели из комплекта прибора.
Р4834

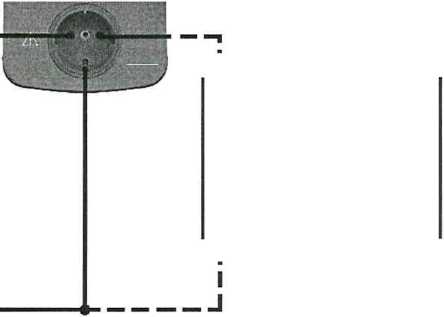

Рисунок 5
К калибратору сопротивления Hi
К калибратору сопротивления Hi
А) - Место подключения для модификации BENNING ST 710
Б) - Место подключения для модификации BENNING ST 725
-
3. Запустить процесс измерений и снять показания поверяемого прибора.
-
4. Провести измерения по п.п. 2 - 3 для остальных значений силы тока и сопротивления согласно таблицы 17.
-
5. Результаты поверки прибора считаются удовлетворительными, если:
- во всех поверяемых точках абсолютная погрешность, определенная по формуле:
Д1 = 1х-1о (5)
где: 1х - показания поверяемого прибора, мА;
10 - номинальное значение силы тока, мА;
не превышает значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
-
7.7.3 Определение погрешности для тока утечки lB(Dir.) проводить в следующем порядке:
-
1. Перевести поверяемый прибор в режим измерений силы переменного тока (тока утечки).
-

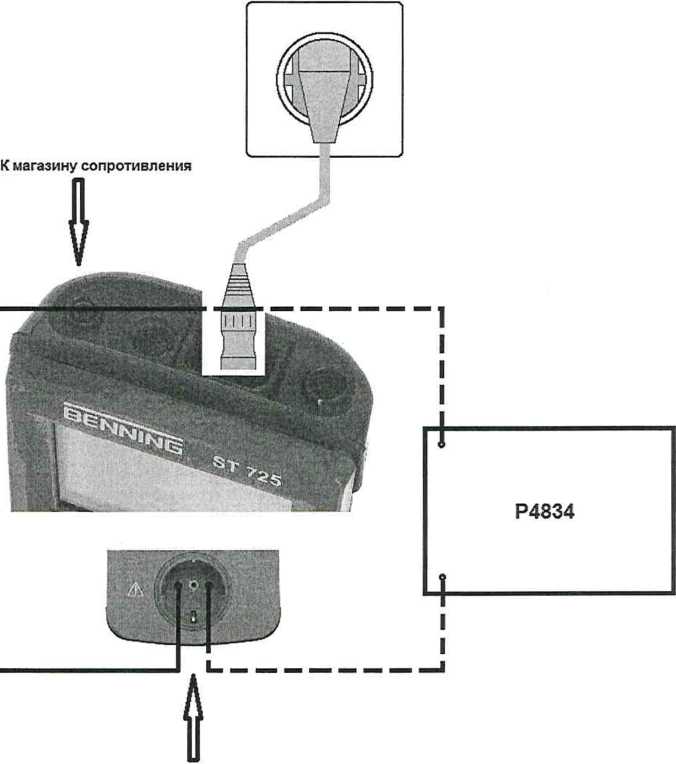

2. Подключить к измерительным входам прибора магазин с сопротивлением 2300000 Ом в соответствии с рисунком 6. Использовать штатные кабели из комплекта прибора.
1
Р4834
1
К магазину сопротивления
Рисунок 6
-
3. Запустить процесс измерений и снять показания поверяемого прибора.
-
4. Провести измерения по п.п. 2-3 для остальных значений силы тока и сопротивления согласно таблицы 17.
-
5. Результаты поверки прибора считаются удовлетворительными, если:
- во всех поверяемых точках абсолютная погрешность, определенная по формуле:
AI = Ix-Io
(6)
где: lx - показания поверяемого прибора, мА;
1о - номинальное значение силы тока, мА;
не превышает значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
-
7.8 Определение основной абсолютной погрешности измерений времени отключения УЗО
Определение основной абсолютной погрешности измерений времени отключения УЗО проводить с помощью калибратора времени отключения УЗО ERS-2.
Определение погрешности проводить в точках 10, 180, 490 мс.
Определение погрешности проводить в следующем порядке:
-
1. Перевести поверяемый прибор в режим измерений времени отключения УЗО.
-
2. Подключить к измерительным входам прибора калибратор в соответствии с рисунком 7. Использовать штатные кабели из комплекта прибора.
-
3. Запустить процесс измерений и снять показания поверяемого прибора.
-
4. Результаты поверки прибора считаются удовлетворительными, если:
- во всех поверяемых точках абсолютная погрешность, определенная по формуле:
ДТ = Тх-То (7)
где: Тх - показания поверяемого прибора, мс;
То - показания калибратора, мс;
не превышает значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
К калибратору времени отключения
Рисунок 7
Оформление результатов поверки производится в соответствии с требованиями действующего законодательства.
При положительных результатах поверки знак поверки наносится на свидетельство о поверке.
При отрицательных результатах поверки прибор не допускается к дальнейшему применению, знак предыдущей поверки гасится и выдается извещение о непригодности.
Л.А. Филимонова
Ведущий инженер отдела испытаний ООО «ИЦРМ»
14
