Методика поверки «ГСИ. РАСХОДОМЕРЫ ПЕРЕМЕННОГО ПЕРЕПАДА ДАВЛЕНИЯ FM» (МП МЦКЛ.0213)
УТВЕРЖДАЮ
![Методика поверки. ГСИ. РАСХОДОМЕРЫ ПЕРЕМЕННОГО ПЕРЕПАДА ДАВЛЕНИЯ FM. ОЕИ Аналитика](mp_html/121493763663a8b77492ca0_files/121493763663a8b77492ca0-1.jpg)
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ ИНСТРУКЦИЯ
РАСХОДОМЕРЫ ПЕРЕМЕННОГО ПЕРЕПАДА ДАВЛЕНИЯ FM
МЦКЛ.0213.МП МЕТОДИКА ПОВЕРКИг. Москва
2016 г.
Настоящая инструкция распространяется на расходомеры переменного перепада давления FM (далее - расходомеры), серийно изготавливаемые фирмой «Eletta Flow АВ», Швеция и устанавливает методику их первичной и периодической поверки.
Расходомеры предназначены для измерений объемного расхода жидкости.
Первичную и периодическую поверку проводят органы Государственной метрологической службы или метрологические службы юридических лиц, аккредитованные на право поверки в соответствии с действующим законодательством.
На поверку вместе с расходомерами должна предоставляться эксплуатационная документация (Руководство по эксплуатации, Паспорт).
Интервал между поверками - четыре года.
1 Операции поверки-
1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.
Таблица 1
Наименование операций |
Номер пункта документа по поверке |
Проведение операций при | |
первичной поверке |
периодической поверке | ||
1 Внешний осмотр |
7.1 |
4- |
4- |
2 Проверка соответствия ПО |
7.2 |
+ |
4- |
3 Проверка герметичности |
7.3 |
4- |
4- |
4 Опробование |
7.4 |
4- |
4- |
5 Определение метрологических характеристик |
7.5 |
4- |
4- |
6 Оформление результатов поверки |
8 |
4- |
4- |
-
2.1 При проведении поверки применяют следующие средства:
-
- рабочий эталон 2-го разряда по ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости», установка поверочная УП-65, регистрационный № 27362-04, диапазон измерений объемного расхода от 0,012 до 30 м3/ч, пределы допускаемой относительной погрешности измерений объемного расхода ± 0,2 %.
-
- рабочий эталон 2-го разряда по ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости», установка поверочная «Поток ПУ-200», регистрационный № 33732-08, диапазон измерений объемного расхода от 0,03 до 200 м3/ч, пределы допускаемой относительной погрешности измерений объемного расхода ± 0,3 %;
-
- измеритель влажности и температуры ИВТМ-7, регистрационный № 15500-12, диапазон измерений температуры от 5 до 25 °C, пределы допускаемой абсолютной погрешности ± 0,2 °C, диапазон измерений относительной влажности от 0 до 99 %, пределы допускаемой абсолютной погрешности ± 2 %, диапазон измерений атмосферного давления от 840 до 1060 гПа, пределы допускаемой абсолютной погрешности ± 3 гПа;
-
2.2 Допускается применение других средств измерений, не приведенных в перечне, но обеспечивающих определение (контроль) метрологических характеристик расходомеров с требуемой точностью.
-
2.3 Все средства измерений (рабочие эталоны) должны быть поверены и иметь действующие свидетельства о поверке или оттиск поверительного клейма.
-
3.1 К проведению измерений и обработке результатов допускаются лица, аттестованные в качестве поверителей по ПР 50.2.012-94 и изучившие настоящую методику поверки.
-
4.1 При проведении поверки соблюдают требования безопасности, изложенные в эксплуатационной документации на расходомеры.
-
4.2 При проведении поверки соблюдают требования безопасности в соответствии со следующими документами:
-
- правилами безопасности труда, действующими на объекте;
-
- правилами технической эксплуатации электроустановок (ПТЭ);
-
- правилами устройства электроустановок (ПУЭ).
-
4.3 Надписи и условные знаки, выполненные для обеспечения безопасной эксплуатации средств поверки должны быть четкими.
-
4.4 Доступ к средствам измерений и обслуживаемым при поверке элементам оборудования должен быть свободным. При необходимости должны быть предусмотрены лестницы и площадки или переходы с ограничениями, соответствующие требованиям безопасности.
-
4.5 Рабочее давление применяемых средств поверки, указанное в эксплуатационной документации, должно соответствовать условиям поверки.
-
4.6 К выполнению экспериментальных работ при проведении поверки допускаются лица, имеющие квалификационную группу по технике безопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей», изучившие эксплуатационную документацию и настоящий документ.
-
4.7 При появлении течи рабочей среды и в других ситуациях, нарушающих нормальный ход поверочных работ, поверку прекращают. В дальнейшем обслуживающий персонал руководствуется эксплуатационными документами на средства поверки.
-
4.8 Управление поверочной установкой и другими средствами поверки проводят лица, прошедшие обучение, проверку знаний и допущенные к их обслуживанию.
-
5.1 При проведении поверки должны быть соблюдены следующие условия:
-
- температура окружающей и измеряемой среды, °C 20 ± 5;
-
- относительная влажность воздуха, % от 30 до 80;
-
- атмосферное давление, кПа от 84 до 106,7.
-
- напряжение питания постоянного тока, В:
-
- для модификации D от 22 до 26;
-
- для модификации М от 8 до 28;
-
- частота, Гц 50 ±1.
-
-
5.2 Отсутствие внешних электрических и магнитных полей, кроме геомагнитного поля.
-
5.3 Отсутствие механической вибрации, тряски и ударов, влияющих на работу расходомеров.
-
5.4 Рабочая среда - вода.
-
6.1 При подготовке к поверке расходомера выполняют следующие операции.
-
6.2 Подготавливают к работе поверочную установку и средства измерений согласно их эксплуатационной документации.
-
6.3 Подготавливают расходомер в соответствии с его руководством по эксплуатации «Расходомеры переменного перепада давления FM. Руководство по эксплуатации» (далее - РЭ).
-
6.4 Собирают схему поверки расходомера в соответствии с эксплуатационной документацией на поверочную установку и расходомер.
-
6.5 Заполняют систему поверочной средой и проверяют герметичность системы в соответствии с эксплуатационной документацией на поверочную установку.
-
7.1 Внешний осмотр
При внешнем осмотре расходомера проверить:
-
- наличие свидетельства о предыдущей поверке или соответствующей отметки в паспорте на расходомер, находящийся в эксплуатации;
-
- соответствие внешнего вида расходомера требованиям эксплуатационной документации, комплектность;
-
- отсутствие механических повреждений;
-
- наличие маркировки на корпусе расходомера и соответствие сведений, указанных на них, информации, указанной в паспорте;
-
- наличие пломб для защиты расходомера от несанкционированного доступа в местах, указанных в руководстве по эксплуатации.
-
7.2 Проверка соответствия программного обеспечения (ПО) расходомеров.
Расходомеры, кроме модификации S, имеют встроенное ПО, которое устанавливается (прошивается) в интегрированной памяти БП при изготовлении.
В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа. Защита ПО от несанкционированного доступа к настройкам и данным измерений обеспечивается с помощью механического опечатывания.
ПО предназначено для сбора, преобразования, обработки, отображения (для модификации D) на индикаторном устройстве и передачи результатов измерений во внешние измерительные системы.
Нормирование метрологических характеристик расходомеров проведено с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.
Таблица 2
Идентификационные данные (признаки) |
Значение | |
ДЛЯ МОДИС |
эикации | |
М |
D | |
Идентификационное наименование ПО |
Class: 5.20 |
D-METER |
Номер версии (идентификационный номер) ПО |
13.хх |
2.хх |
Цифровой идентификатор ПО |
* |
* |
где х принимает значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс |
-
7.2.1 Проверку соответствия ПО, производить в следующем порядке:
-
- для модификаций D:
-
- необходимо открыть крышку расходомера и открутить опломбированную пластину;
-
- нажать кнопку «М» для входа в меню;
-
- с помощью кнопок «+» или «-» зайти во вкладку «info»;
-
- провести проверку соответствия идентификационных данных ПО, указанных в расходомере, с указанными в паспорте.
-
- для модификации М:
-
- необходимо запустить внешнее ПО на персональном компьютере (ПК), которое поставляется Дистрибьютором фирмы «Eletta Flow АВ» в странах Таможенного союза метрологическим службам, аккредитованным на право поверки, по их запросу с предоставлением данных об их аккредитации на право поверки;
-
- подключить расходомер к ПК с помощью специализированного интерфейсного кабеля;
-
- провести проверку соответствия идентификационных данных ПО, указанных во внешнем ПО расходомера, с указанными в паспорте.
-
7.2.2 Результаты проверки считаются положительными, если идентификационные данные установленного ПО соответствуют указанным в таблице 2 и паспорте.
-
7.3 Проверка герметичности
-
7.3.1 Расходомеры и соединительные элементы должны быть герметичными. Для проверки герметичности расходомер устанавливают на испытательном оборудовании и подключают ручную помпу и манометр.
-
7.3.2 С помощью помпы по манометру задают максимальное избыточное давление и выдерживают в течение пяти минут.
-
7.3.3 Результаты испытания считаются положительными, если избыточное давление не понижается в течение пяти минут.
-
-
7.4 Опробование
-
7.4.1 Опробование расходомера выполнять путем проверки изменения показаний объемного расхода жидкости на шкале, индикаторном устройстве или выходного сигнала (далее -показания) расходомера, при изменении объемного расхода на поверочной установке. При отсутствии потока по трубопроводу расходомер не должен показывать изменений показаний. При подаче потока жидкости показания должны пропорционально измениться.
-
7.4.2 При постоянном расходе показания расходомера должны быть устойчивыми.
-
7.4.3 Опробование расходомера проводить на поверочной установке подачей жидкости в течение пяти минут. Для выхода расходомера на рабочий режим провести его наработку на Qmax в течение не менее пяти минут. Далее установить поочередно расход Qmin + 0,5-QH и Qmin. Наблюдать за изменением показаний расходомера и за отсутствием посторонних шумов. Проверку на каждом объемном расходе жидкости проводить не менее трех минут.
-
-
7.5 Определение метрологических характеристик
-
7.5.1 Определение погрешности измерений объемного расхода жидкости
-
7.5.1.1 Определение приведенной погрешности измерений объемного расхода жидкости расходомера производить на поверочной установке в соответствии с порядком действий, указанным в ее руководстве по эксплуатации.
-
7.5.1.2 Определить приведенную погрешность измерений объемного расхода жидкости,
-
-
прошедшего через расходомер, при следующих значениях расхода: Qmin;
Qmin+ 0,5 *QH; Qmax от заданного диапазона измерений.
-
7.5.1.3 Значения приведенной погрешности измерения объемного расхода жидкости вычислить по формуле
где QH - объемный расход жидкости по показаниям расходомера, дм3/мин (л/мин);
Q3 - объемный расход жидкости по показаниям поверочной установки, дм3/мин (л/мин);
Qh “ разность максимального Qmax и минимального Qmin объемного расхода жидкости заданного диапазона измерений, дм3/мин (л/мин), рассчитываемая по формуле
Qh ~ Qmax — Qmin (2)
-
7.5.2 Результаты вычислений оформить протоколом произвольной формы.
-
7.5.3 Результаты поверки положительные, если все полученные значения приведенной погрешности измерений объемного расхода жидкости по п. 7.5.1.2, не превышают значений, указанных в эксплуатационных документах на расходомеры.
-
8.1 При положительных результатах поверки в соответствии с установленным порядком оформляется свидетельство о поверке, на которое наносится знак поверки и производится пломбирование узлов расходомеров с нанесением знака поверки на пломбы (наклейки), как приведено на рисунке 1.
-
8.2 При отрицательных результатах поверки расходомер к применению не допускается и в соответствии с установленным порядком выписывается извещение о непригодности к применению, с указанием причин непригодности.
![Методика поверки. ГСИ. РАСХОДОМЕРЫ ПЕРЕМЕННОГО ПЕРЕПАДА ДАВЛЕНИЯ FM. ОЕИ Аналитика](mp_html/121493763663a8b77492ca0_files/121493763663a8b77492ca0-2.jpg)

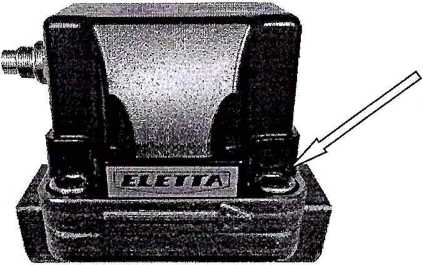

Место пломбировки для нанесения знака поверки
![Методика поверки. ГСИ. РАСХОДОМЕРЫ ПЕРЕМЕННОГО ПЕРЕПАДА ДАВЛЕНИЯ FM. ОЕИ Аналитика](mp_html/121493763663a8b77492ca0_files/121493763663a8b77492ca0-3.jpg)
![Методика поверки. ГСИ. РАСХОДОМЕРЫ ПЕРЕМЕННОГО ПЕРЕПАДА ДАВЛЕНИЯ FM. ОЕИ Аналитика](mp_html/121493763663a8b77492ca0_files/121493763663a8b77492ca0-4.jpg)
Место пломбировки для нанесения знака поверки
![Методика поверки. ГСИ. РАСХОДОМЕРЫ ПЕРЕМЕННОГО ПЕРЕПАДА ДАВЛЕНИЯ FM. ОЕИ Аналитика](mp_html/121493763663a8b77492ca0_files/121493763663a8b77492ca0-5.jpg)

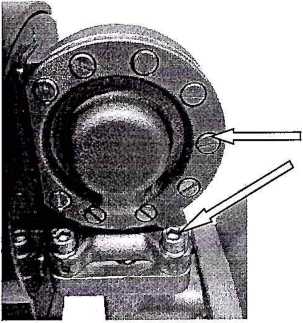

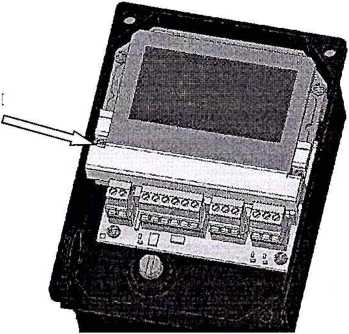

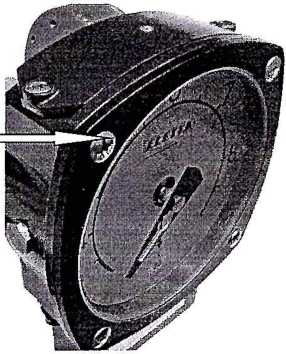

Рисунок 1 - Схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
