Методика поверки «ГСИ. Газоанализаторы стационарные фотоионизированные RAEGuard 2 PID» (МП-242-2109-2017)
Федеральное государственное унитарное нредприя i не
«Всероссийский научно-исследовательский институт метролог ни имени Д.И. Менделеева» ФГУ П «ВНИИМ нм. Д.И. Менделеева»
УТВЕРЖДАЮ
ФГУП
оголинский
20171.
Государственная система обеспечения единства измерений Газоанализаторы стационарные фотоионизационные RAEGuard 2 P1D. Методика поверки
МП-242-2109-2017
Замести гель руководителя научно-исследовательского отдела ^государственных эталонов в области физикб^иутческих измерений ФГУП^1Д1ИМд4 Д.И. Менделеева" /ЧТ '--'У А.В. Колобова
,,07"апреля 2017 г.
И
У Рйзработал ельхТабораюрии X Т.Б. Соколов
г. Санкт-Петербург 2017 г.
Настоящая методика поверки распространяется на газоанализаторы стационарные фо-тоионизационные RAEGuard 2 PID, выпускаемые фирмой «Honeywell Analytics Ltd», Великобритания и устанавливает методы их первичной поверки до ввода в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.
Интервал между поверками - один год.
1 Операции поверки-
1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.
Таблица 1 - Операции поверки
|
Наименование операции |
Номер пункта методики поверки |
Обязательность проведения | |
|
при первичной поверке |
при периодической поверке | ||
|
1 Внешний осмотр |
6.1 |
да |
да |
|
2 Опробование |
6.2 |
да |
да |
|
3 Подтверждение соответствия программного обеспечения |
6.3 |
да |
да |
|
4 Определение метрологических характеристик |
6.4 | ||
|
4.1 Определение основной погрешности газоанализатора при первичной поверке |
6.4.1 |
да |
нет |
|
4.2 Определение основной погрешности газоанализатора при периодической поверке |
6.4.2 |
нет |
да |
|
4.3 Определение вариации выходного сигнала |
6.4.3 |
да |
нет |
-
1.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.
-
2.1 При проведении поверки применяют средства, указанные в таблице 2.
Таблица 2 - Средства поверки
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики |
|
6 |
Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений от 0 до 55 °C, цена деления 0,1 °C, погрешность ± 0,2 °C |
|
Секундомер механический СОПпр, ТУ 25-1894.003-90, класс точности 2 | |
|
Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления oi 610 до 790 мм рт.ст., погрешность ±0,8 мм рт.ст. | |
|
Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001)-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40°С | |
|
6.4 |
Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4 |
|
Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм * | |
|
Редуктор баллонный кислородный одноступенчатый БКО-50-4 по ТУ 3645-026-00220531-95 * | |
|
Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6><1,5 мм * |
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики |
|
6.4 |
Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм * |
|
Поверочный нулевой газ (ПНГ) - воздух марки А, Б, в баллонах под давлением по ТУ 6-21-5-85 | |
|
Рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, модификаций ГГС-Р, ГГС-Т или ГГС-К в комплекте источниками микропотока по ИБЯЛ.418319.013 ТУ или ГС по ТУ 6-16-2956-92 | |
|
Источники микропотоков по ИБЯЛ.418319.013 ТУ (характеристики приведены в Приложении А) ‘ | |
|
Стандартные образцы газовых смесей в баллонах под давлением по ТУ 6-16-2956-92 (характеристики приведены в Приложении А) | |
|
Вольтметр универсальный В7-40М, диапазон измерений напряжения постоянного тока от 0 до 1000 В, диапазон из-мерений силы постоянного тока от 0 до 10 А | |
|
Тройник стеклянный, диаметр условного прохода 5 мм* |
22 Все средства измерений, кроме отмеченных знаком «*» в таблице 2, должны иметь действующие свидетельства о поверке, стандартные образцы состава в баллонах под давлением -действующие паспорта.
-
2.3 Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью Ч
-
3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией. Не допускается сбрасывать ГС в атмосферу рабочих помещений.
-
3.2 Содержание вредных компонентов в воздухе рабочей зоны должно соответствовать требованиям ГОСТ 12.1.005-88.
-
3.3 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.
-
3.4 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).
-
4.1 При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающей среды, °C 20 ± 5;
-
- диапазон относительной влажности окружающей среды, % от 30 до 80;
-
- атмосферное давление, кПа 101.3 ± 4.0.
мм рт.ст. 760 + 30;
-
- механические воздействия, внешние электрические и магнитные поля (кроме поля Земли), влияющие на метрологические характеристики, должны быть исключены.
'Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методики поверки, при выполнении следующих условий:
-
- номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;
-
- отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.
-
5.1 Выполнить мероприятия по обеспечению условий безопасности.
-
5.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.
-
5.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.
-
5.4 Выдержать газоанализатор и средства поверки при температуре поверки в течение не менее 4 ч.
-
5.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.
-
6.1 Внешний осмотр
-
6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:
-
-
- соответствие комплектности (при первичной поверке) требованиям руководства по эксплуатации;
-
- соответствие маркировки требованиям руководства по эксплуатации;
-
- газоанализатор не должен иметь повреждений, влияющих на работоспособность.
-
6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.
-
6.2 Опробование
-
6.2.1 При опробовании проверяют общее функционирование газоанализатора, для чего включают газоанализатор, после чего на дисплее появляется таймер обратного отсчета и запускается режим тестирования.
-
По окончанию времени прогрева, при условии отсутствия ошибок на дисплее газоанализатора светится светодиодный индикатор «ОК» и газоанализатор переходит в режим измерений.
-
6.2.2 Результат опробования считают положительным, если:
-
- органы управления газоанализатора функционируют;
-
- во время тестирования отсутствуют сообщения об отказах;
-
- после окончания времени прогрева газоанализатор переходит в режим измерений (на дисплее отображается измерительная информация).
-
6.3 Подтверждение соответствия программного обеспечения
Для проверки соответствия ПО выполняют следующие операции:
-
- проводят визуализацию идентификационных данных ПО газоанализатора (номер версии встроенного ПО отображается при включении газоанализатора);
-
- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).
Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).
-
6.4 Определение метрологических характеристик
-
6.4.1 Определение основной погрешности газоанализатора при первичной поверке
-
6.4.1.1 Определение основной погрешности газоанализатора при первичной поверке проводят по схеме Рисунка Б. 1 Приложения Б в следующем порядке:
-
-
-

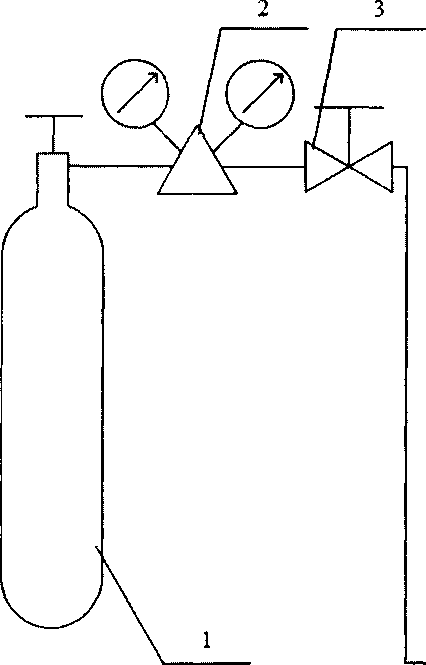

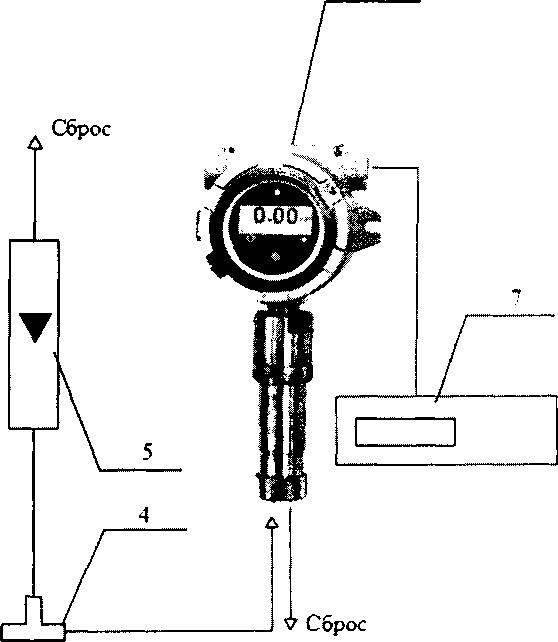

1) Подают на вход газоанализатора ГС (таблицы А.1 или А.З Приложение А, соответственно поверяемому диапазону измерений и определяемому компоненту) в последовательности:
-
- №№ 1-2-3-4-3-1-4 (для определяемых компонентов и диапазонов измерений, для которых в таблицах А.1 или А.З Приложения А указаны 4 точки поверки),
-
- №№ 1-2-3-2-1-3 (для определяемых компонентов и диапазонов измерений, для которых в таблицах А.1 или А.З Приложения А указаны 3 точки поверки);
Время подачи каждой ГС не менее утроенного времени установления показаний. Время подачи контролируют с помощью секундомера.
Расход ГС устанавливают вентилем точной регулировки так, чтобы расход газа через ротаметр 5 был на уровне (0,1 - 0,3) дм3/мин (для исключения возможности разбавления ГС атмосферным воздухом через линию сброса).
-
2) Фиксируют установившиеся показания газоанализатора при подаче каждой ГС по показаниям жидкокристаллического дисплея и показаниям вольтметра универсального, подключенного к аналоговому выходу газоанализатора;
-
3) рассчитывают значение содержания определяемого компонента в Гой ГС по значению выходного токового сигнала по формуле
16
(1)
где lj - установившееся значение выходного токового сигнала газоанализатора при подаче Гой ГС, мА;
Св - верхний предел диапазона показаний определяемого компонента, объемная до
ля, млн'1 или массовая концентрация, мг/м3.
-
4) Значение основной приведенной погрешности газоанализатора %, рассчитываю! ио формуле
(2)
где Ci - установившиеся показания дисплея газоанализатора при подаче Гй ГС, объемная доля определяемого компонента, млн'1 или массовая концентрация, мг/м3;
- действительное значение содержания определяемого компонента в Гой ГС, объем
ная доля определяемого компонента, млн'1 или массовая концентрация, мг/м3;
Св, Сн - значения содержания определяемого компонента, соответствующее верхне
му и нижнему пределам диапазона измерений, в котором нормированы пределы допускаемой основной приведенной погрешности, объемная доля определяемого компонента, млн'1 или массовая концентрация определяемого компонента, мг/м3.
Для газоанализаторов, отградуированных по парам дизельного топлива, бензина неэтилированного, топлива для реактивных двигателей, керосина, сольвента или уайт-спирита, расчет действительного значения определяемого компонента С,д, мг/м3, следует проводить по формуле
(3)
где к.
- коэффициент пересчета на поверочный компонент для Гой ГС (z - 2, 3), указанный в таблице А.4 Приложения А для соответствующего определяемого компонента;
С,Д"С4Н8 _ действительнОе значение массовой концентрации поверочного компонента
(изобутилена) в подаваемой ГС, мг/м3;
Значение основной относительной погрешности газоанализатора, 8t, %, для диапазонов измерений, в которых нормированы пределы допускаемой основной относительной погрешности, находят по формуле
С -С
8, ■ 100,
(4)
-
5) Для газоанализаторов за исключением газоанализаторов, отградуированных по изобутилену и парам дизельного топлива, бензина неэтилированного, топлива для реактивных двигателей, керосина, сольвента или уайт-спирита подают на вход ГС, содержащие поверочный компонент (таблица А.2 Приложения А) в последовательности:
-
- №№ 1—2 — 3—4 — 3 — 1—4 (для определяемых компонентов и диапазонов измерений, для которых в таблице А.2 Приложения А указаны 4 точки поверки),
-
- №№ 1-2-3-2-1-3 (для определяемых компонентов и диапазонов измерений, для которых в таблице А.2 Приложения А указаны 3 точки поверки);
Примечание - В случае, если показания газоанализатора по шкале определяемого компонента при подаче ГС №№ 2, 3, 4 таблицы А.2, содержащих поверочный компонент, отличаются более чем на 10 % отн.от значений, указанных в скобках в таблице А.2, то следует применять ГС с номинальным значением объемной доли поверочного компонента, отличным от указанного в таблице А.2 для соответствующей точки поверки, но обеспечивающие указанные выше показания по шкале определяемого компонента. Для упрощения процесса подбора требуемого значения содержания поверочного компонента рекомендуется использовать динамический генератор-разбавитель газовых смесей, например ГГС.
-
6) При подаче каждой ГС, содержащей поверочный компонент, фиксируют показания газоанализатора по показаниям жидкокристаллического дисплея и показаниям вольтметра универсального, подключенного к аналоговому выходу газоанализатора.
-
7) Рассчитывают значения поправочных коэффициентов для поверочного компонента в точках поверки 2, 3 и 4 согласно формуле
(пов.) гд(опр.)
jz — Li , _i______
(5)
гд(пов.) г(опр.) >
где с(пов) . результат измерений объемной доли поверочного компонента при подаче i-й ГС, содержащей поверочный компонент, млн'1 (по шкале определяемого компонента);
^д(пов.) _ действительное значение объемной доли поверочного компонента в i-й ГС, содержащей поверочный компонент, млн’1;
£(°пр-) _ ре3уЛЬтат измерений объемной доли при подаче Гой ГС, содержащей опреде
ляемый компонент, млн'1;
^,д(опр.) _ дейСтВИтельное значение объемной доли определяемого компонента в i-ой ГС,
млн'1.
-
6.4.1.2 Результат определения основной погрешности считают положительным, если основная погрешность газоанализатора в каждой точке поверки не превышает значений, указанных в Приложении В для соответствующего определяемого компонента.
-
6.4.2 Определение основной погрешности газоанализатора при периодической поверке
-
6.4.2.1 Определение основной погрешности газоанализатора при периодической поверке проводят по схеме Рисунка Б.1 Приложения Б в следующем порядке:
-
-
1) На вход газоанализатора подают ГС, содержащие поверочный компонент в последовательности:
-
- №№ 1 - 2 - 3 - 4 (для определяемых компонентов и диапазонов измерений, для которых в таблицах А.2 или А. 3 Приложения А указаны 4 точки поверки), приведенные в таблицах:
-
- №№ 1-2-3 (для определяемых компонентов и диапазонов измерений, для которых в таблицах А.2 или А. 3 Приложения А указаны 3 точки поверки), приведенные в таблицах:
Примечание - периодическую поверку допускается проводить при подаче ГС, содержащих определяемый компонент, в порядке, указанном в п. 6.4.1 перечисление 1) - 4), но при подаче ГС в последовательности №№ 1 - 2 - 3 - 4 или №№ 1 - 2 - 3.
-
2) Рассчитывают значение основной погрешности газоанализаторов по формулам (2) и (4). Расчет действительного значения определяемого компонента С,д, следует проводить по формуле (3). Поправочный коэффициент для газоанализаторов, отградуированных по парам дизельного топлива, бензина неэтилированного, топлива для реактивных двигателей, керосина, сольвента или уайт-спирита указан в таблице А.4 Приложения А. Поправочный коэффициент для газоанализаторов, отградуированных по прочим определяемым компонентам (за исключением изобутилена) определяется при первичной поверке и должен быть указан в свидетельстве о поверке.
-
6.4.2.2 Результат определения основной погрешности считают положительным, если основная погрешность газоанализатора в каждой точке поверки не превышает значений, указанных в Приложении В для соответствующего определяемого компонента.
6.4.3 Определение вариации выходного сигнала газоанализатора
Определение вариации выходного сигнала газоанализатора допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС № 2 (при поверке измерительных каналов газоанализаторов, для которых в таблицах А.1 и А.З Приложения А указаны 3 точки поверки) или № 3 (при поверке измерительных каналов газоанализаторов, для которых в таблицах А.1 и А.З Приложении А указаны 4 точки поверки).
Вариацию выходного сигнала, vy, в долях от пределов допускаемой основной приведенной погрешности рассчитывают по формуле
СБ
•100,
(6)
где Cj, C2W - результат измерений содержания определяемого компонента при подходе к точке поверки 2 со стороны больших и меньших значений, мг/м3;
У;, % - пределы допускаемой основной приведенной погрешности поверяемого газоанализатора, %.
Вариацию показаний, t>5, в долях от пределов допускаемой основной относительной погрешности, для диапазонов измерений, для которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле
100,
(7)
где <50 - пределы допускаемой основной относительной погрешности для поверяемого из
мерительного канала газоанализатора, %.
Результат считают положительным, если вариация показаний газоанализатора не превышает 0,5 в долях от пределов допускаемой основной погрешности.
7 Оформление результатов поверки-
7.1 При проведении поверки оформляют протокол результатов поверки произвольной формы.
-
7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению. Если газоанализатор по результатам поверки признан пригодным к применению, то на него или эксплуатационную документацию наносится оттиск поверительного клейма или выдается свидетельство о поверке по форме приказа Министерства промышленности и торговли Российской Федерации № 1815 от 02 июля 2015 г.
-
7.3 Если газоанализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, свидетельство о поверке аннулируется, выписывается извещение о непригодности установленной формы.
Приложение А
(обязательное)
Характеристики ГС, используемых при проведении поверки газоанализаторов
Таблица А.1 - Газоанализаторы стационарные фотоионизационные RAEGuard 2 PID модели FGM-2001, FGM-2002, FGM-2004
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн’1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн’1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
1,2- диме-тилбензол (o-CsHio), ортоксилол |
От 0 до 100 |
ПНГ - воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
30 млн’1 ± 10 % отн. |
50 млн’1 ± 10 % отн. |
90 млн'1 ± 10 % отн. |
±5 % отн. |
ГСО 10529-2014 | |||
|
От 0 до 1000 |
ПНГ - воздух |
Марка А по ТУ 6-21-5-85 | |||||
|
30 млн’1 ± 10 % отн. |
500 млн’ 1 ± 10 % отн. |
900 млн’ 1 ± 10 % отн. |
±5 % отн. |
ГСО 10529-2014 | |||
|
1,3- бутадиен (дивинил) (С4Н6) |
От 0 до 100 |
ПНГ -воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
50 млн’1 ± 20 % отн. |
90 млн’1 ± 20 % отн. |
±5 % отн. |
ГСО 10539-2014 | ||||
|
От 0 до 250 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | |||||
|
50 млн’1 ± 20 % отн. |
±5 % отн. |
ГСО 10539-2014 | |||||
|
125 млн’ 1 ± 15 % отн. |
215 млн’ 1 ± 15 % отн. |
±3,5 % отн. |
ГСО 10539-2014 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн'1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн'1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС №3 |
ГС №4 | ||||
|
1,3- диме-тилбензол (m-CsHio), метаксилол |
От Одо 100 |
пнг -воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
30 млн'1 ± 10 % отн. |
50 млн'1 ± 10 % отн. |
90 млн'1 ± 10 % отн. |
±5 % отн. |
ГСО 10529-2014 | |||
|
От 0 до 1000 |
ПНГ -воздух |
Марка А по ТУ 6-21-5-85 | |||||
|
30 млн'1 ± 10 % отн. |
500 млн' 1 ± 10 % отн. |
900 млн' 1 ± 10 % отн. |
±5 % отн. |
ГСО 10529-2014 | |||
|
1,4- диме-тилбензол (р-СвНю), параксилол |
От 0 до 100 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
30 млн'1 ± 10 % отн. |
50 млн'1 ± 10 % отн. |
90 млн'1 ± 10 % отн. |
ГСО 10529-2014 | ||||
|
От 0 до 1000 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | |||||
|
30 млн'1 ± 10 % отн. |
500 млн' 1 ± 10 % отн. |
900 млн' 1 ± 10 % отн. |
±5 % отн. |
ГСО 10529-2014 | |||
|
1-бутанол (С4Н9ОН) |
От 0 до 50 |
ПНГ -воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
9 млн'1 ± 20 % отн. |
±4 % отн. |
ГСО 10534-2014 | |||||
|
25 млн'1 ± 10 % отн. |
45 млн'1 ± 10 % отн. |
±2,5 % отн. |
ГСО 10534-2014 | ||||
|
1 -пропанол (С3Н7ОН) |
От 0 до 100 |
ПНГ -воздух |
Марка А по ГУ 6- 21-5-85 | ||||
|
10 млн'1 ± 10 % отн. |
50 млн'1 ± 10 % отн. |
90 млн’1 ± 10 % отн. |
±5 % отн. |
ГСО 10535-2014 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн'1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн'1 |
Пределы допускаемой погрешности |
ГОСТ, ГУ. номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
2-бутанон (С4Н8О), МЕК |
От Одо 1000 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
100 млн' 1 ± 10 % отн. |
500 млн' 1 ± 10 % отн. |
900 млн' 1 ± 10 % отн. |
±5 % отн. |
ГСО 10535-2014 | |||
|
2- метилпро-пен (i-C4Hs), изобутилен |
От 0 до 100 млн'1 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
10 млн'1 ± 20 % отн. |
±5 % отн. |
ГСО 10539-2014 | |||||
|
50 млн'1 ± 15 % отн. |
90 млн'1 ± 15 % отн. |
±3,5 % отн. |
ГСО 10539-2014 | ||||
|
От 0 до 1000 млн'1 |
ПНГ - воздух |
Марка Б по ТУ 6- 21-5-85 | |||||
|
100 млн' 1 ± 15 % отн. |
500 млн'1 ± 15 % отн. |
900 млн'1 ± 15 % отн. |
±3,5 % отн. |
ГСО 10539-2014 | |||
|
2-метокси- 2- метилпро-пан (tert- С5Н12О), МТВЕ |
От 0 до 100 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
20 млн'1 ± 15 % отн. |
50 млн'1 ± 15 % отн. |
90 млн'1 ± 15 % отн. |
±5 % отн. |
ГСО 10535-2014 | |||
|
2-пропанол (КС3Н7ОН), IPA |
От 0 до 100 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
10 млн'1 ± 10 % отн. |
50 млн’1 ± 10 % отн. |
90 млн'1 ± 10 % отн. |
±5 % отн. |
ГСО 10534-2014 | |||
|
2-пропанон (СзНбО), ацетон |
От 0 до 1000 |
ПНГ - воздух |
Марка Б ' по ГУ 6-21-5-85 | ||||
|
300 млн' 1 ± 10 % отн. |
500 млн' 1 ± 10 % отн. |
900 млн' 1 ± 10 % отн. |
±5 % отн. |
ГСО 10535-2014 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн'1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн'1 |
Пределы допускаемой погрешности |
ГОСТ. ТУ. номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
N.N- диметилаце-тамид (C4H9NO), DMA |
от 0 до 5 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
0,8 млн'1 ± 10 % отн. |
±7 % отн. |
ГГС с ИМ- ВРЗ-12-М- А2 | |||||
|
2,5 млн'1 ± 10 % отн. |
4,5 млн'1 ± 10 % отн. |
±5 % отн. |
ГГС с ИМ- ВРЗ-12-М- А2 | ||||
|
Арсин (AsH3) |
от 0 до 1,0 |
ПНГ -воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
0,1 млн'1 ± 30 % отн. |
±7,5 % отн. |
ГСО 10545-2014 | |||||
|
0,5 млн'1 ± 30 % отн. |
0,9 млн'1 ± 30 % отн. |
±5 % отн. |
ГСО 10546-2014 | ||||
|
Бензол (СбН6) |
от 0 до 100 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
4 млн'1 ± 20 % отн. |
±4 % отн. |
ГСО 10528-2014 | |||||
|
50 млн'1 ± 10 % отн. |
90 млн'1 ± 10 % отн. |
±5 % отн. |
ГСО 10529-2014 | ||||
|
от 0 до 200 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | |||||
|
4 млн'1 ± 20 % отн. |
±4 % отн. |
ГСО 10528-2014 | |||||
|
100 млн' 1 ± 10 % отн. |
180 млн' 1 ± 10 % отн. |
±5 % отн. |
ГСО 10529-2014 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн’1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн’1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС №3 |
ГС №4 | ||||
|
Бутилацетат (С6Н12О2) |
от 0 до 100 |
ПНГ - воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
50 млн’1 ± 10 % отн. |
100 млн’ 1 ± 10 % отн. |
±5 % отн. |
ГСО 10535-2014 | ||||
|
от 0 до 250 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | |||||
|
50 млн’1 ± 10 % отн. |
125 млн’ 1 ± 10 % отн. |
240 млн’ 1 ± 10 % отн. |
±5 % отн. |
ГСО 10535-2014 | |||
|
Винилацетат (С4Н6О2) |
от 0 до 50 |
ПНГ - воздух |
Марка А ■ по ГУ 6- 21-5-85 | ||||
|
8 млн’1 ± 20 % отн. |
±4 % отн. |
ГСО 10534-2014 | |||||
|
25 млн’1 ± 10 % отн. |
45 млн’1 ± 10 % отн. |
±5 % отн. |
ГСО 10534-2014 | ||||
|
Винилхлорид (C2H3C1), хлорэтен |
от 0 до 10 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
1 млн’1 ± 20 % отн. |
5 млн’1 ± 20 % отн. |
9 млн’1 ± 20 % отн. |
±4 % отн. |
ГСО 10549-2014 i | |||
|
Диметиламин (C2H7N) |
от 0 до 5 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
0,5 млн'1 ± 30 % отн. |
±5 % отн. |
ГСО 10534-2014 | |||||
|
2,5 млн’1 ± 20 % отн. |
4,5 млн'1 ± 20 % отн. |
±4 % отн. |
ГСО 10534-2014 | ||||
|
Диметилдисульфид (C2H6S2), DMDS |
от 0 до 100 |
ПНГ - воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
20 млн’1 ± 10 % отн. |
50 млн’1 ± 10 % отн. |
90 млн’1 ± 10 % отн. |
±5 % отн. |
ГСО 10538-2014 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн’1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн’1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС №3 |
ГС №4 | ||||
|
Диметил-формамид (C3H7NO), DMF |
от 0 до 15 |
ИНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
3 млн’1 ± 20 % отн. |
7,5 млн'1 ± 20 % отн. |
13 млн'1 ± 20 % отн. |
±4 % отн. |
ГСО 10534-2014 | |||
|
Диэтиламин (C4H11N) |
от 0 до 50 |
ПНГ -воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
25 млн'1 ± 10 % отн. |
45 млн'1 ± 10 % отн. |
±5 % отн. |
ГГС с ГСО 10657-2015 100 млн'1, разб. ПНГ-воздух | |||
|
Метилацетат (СзНбОг) |
от 0 до 100 |
ПНГ - воздух |
Марка А по ГУ 6- 21-5-85 | ||||
|
30 млн'1 ± 10 % отн. |
50 млн’1 ± 10 % отн. |
90 млн'1 ± 10 % отн. |
±5 % отн. |
ГСО 10535-2014 | |||
|
от 0 до 200 |
ПНГ -воздух |
Марка А по ТУ 6- 21-5-85 | |||||
|
30 млн'1 ± 10 % отн. |
100 млн' 1 ± 10 % отн. |
180 млн' 1 ± 10 % отн. |
±5 % отн. |
ГСО 10535-2014 | |||
|
Метилбен- ЗОЛ (С7Н8), толуол |
от 0 до 100 |
ПНГ - воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
30 млн’1 ± 10 % отн. |
50 млн'1 ± 10 % отн. |
90 млн’1 ± 10 % отн. |
±5 % отн. |
ГСО 10529-2014 | |||
|
от 0 до 200 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | |||||
|
30 млн'1 ± 10 % отн. |
100 млн' 1 ± 10 % отн. |
180 млн' 1 ± 10 % отн. |
±5 % отн. |
ГСО 10529-2014 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн’1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн’1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Метантиол (CH3SH), метилмер-каптан |
от 0 до 10 |
пнг - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
0,4 млн’1 ± 30 % отн. |
±7,5 % отн. |
ГСО 10536-2014 | |||||
|
5 млн’1 ± 20 % отн. |
8 млн’1 ± 20 % отн. |
±4 % отн. |
ГСО 10537-2014 | ||||
|
Монометиламин (CHSN) |
от 0 до 10 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
0,8 млн’1 ± 30 % отн. |
±5 % отн. |
ГСО 10534-2014 | |||||
|
5 млн’1 ± 20 % отн. |
8 млн'1 ± 20 % отн. |
±4 % отн. |
ГСО 10534-2014 ' | ||||
|
Моноэтано-ламин (C2H7NO), МЕА |
от 0 до 1,0 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
0,2 млн'1 ± 20 % отн. |
±7,5 % отн. |
ГСО 10533-2014 | |||||
|
0,5 млн’1 ± 30 % отн. |
0,8 млн’1 ± 30 % отн. |
±5 % отн. |
ГСО 10534-2014 | ||||
|
Нафталин (СыН8) |
от 0 до 15 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
3 млн'1 ± 10 % отн. |
7,5 млн’1 ± 10 % отн. |
14 млн’1 ± 10 % отн.ы |
±7 % отн. |
ПС с ИМ97-О- А2 | |||
|
н-гексан (СбН14) |
от 0 до 1000 |
ПНГ - воздух |
Марка Б по ТУ 6- 21-5-85 | ||||
|
250 млн’ 1 ± 15 % отн. |
500 млн’ 1 ± 15 % отн. |
900 млн' 1 ± 15 % отн. |
±5 % отн. |
ГСО 10541-2014 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн'1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн'1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС №3 |
ГС №4 | ||||
|
Тет-рафторэти-лен (C2F4), TFE |
от 0 до 50 |
ПНГ - воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
7 млн'1 ± 10 % отн. |
25 млн'1 ± 10 % отн. |
45 млн'1 ± 10 % отн. |
±5 % отн. |
ГГС с ГСО 10656-2015 100 млн’1, разб. ПНГ-воздух | |||
|
Тетрахлорэтилен (C2CI4), РСЕ |
от 0 до 10 |
ПНГ - воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
1 млн'1 ± 20 % отн. |
5 млн'1 ± 20 % отн. |
8 млн'1 ± 20 % отн. |
±4 % отн. |
ГСО 10549-2014 | |||
|
Триметиламин (C3H9N) |
от 0 до 10 |
ПНГ -воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
2 млн'1 ± 20 % отн. |
5 млн'1 ± 20 % отн. |
9 млн'1 ± 20 % отн. |
±4 % отн. |
ГСО 10534-2014 ' | |||
|
Трихлорэтилен (C2HCI3), ТСЕ |
от 0 до 50 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
5 млн'1 ± 20 % отн. |
±4 % отн. |
ГСО 10549-2014 | |||||
|
25 млн'1 ± 10 % отн. |
45 млн'1 ± 10 % отн. |
±5 % отн. |
ГСО 10550-2014 | ||||
|
Уксусная кислота (СНзСООН) |
от 0 до 10 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
2 млн'1 ± 10 % отн. |
5 млн'1 ± 10 % отн. |
|
±5 % отн. |
ГГС с ИМ 105-М- ; Б | |||
|
Фенилэти-лен (СвНя), стирол |
от 0 до 30 |
ПНГ -воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
6 млн'1 ± 20 % отн. |
±10 % отн. |
ГСО 10539-2014 | |||||
|
15 млн'1 ± 20 % отн. |
25 млн’1 ± 20 % отн. |
±7,5 % отн. |
ГСО 10539-2014 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн'1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн'1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС №3 |
ГС №4 | ||||
|
Фенол (СбНзОН) |
от 0 до 5 |
ИНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
0,2 млн’1 ± 10 % отн. |
±7 % отн. |
ГГС с ИМ89-М- А2 | |||||
|
2,5 млн'1 ± 10 % отн. |
4,5 млн'1 ± 10 % отн. |
±5 % отн. |
ГГС с ИМ89-М- А2 | ||||
|
Фосфин (РНз) |
от 0 до 1 |
ПНГ - воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
0,1 млн'1 ± 20 % отн. |
0,5 млн'1 ± 20 % отн. |
±7,5 % отн. |
ГСО 10545-2014 | ||||
|
0,9 млн'1 ± 30 % отн. |
±5 % отн. |
ГСО 10546-2014 | |||||
|
Циклогексан (СбН12) |
от 0 до 100 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
20 млн'1 ± 30 % отн. |
±7.5 % отн. |
ГСО 10539-2014 | |||||
|
50 млн'1 ± 20 % отн. |
90 млн'1 ± 20 % отн. |
±5 % отн. |
ГСО 10539-2014 | ||||
|
Циклогексанон (СбНюО) |
от 0 до 50 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
7 млн'1 ± 20 % отн. |
±8 % отн. |
ГСО 10535-2014 | |||||
|
25 млн'1 ± 10 % отн. |
45 млн'1 ± 10 % отн. |
±5 % отн. |
ГСО 10535-2014 | ||||
|
Этанол (С2Н5ОН) |
от 0 до 1000 |
ПНГ - воздух |
Марка Б по ГУ 6-21-5-85 | ||||
|
500 млн' 1 ± 10 % отн. |
900 млн' 1 ± 10 % отн. |
±5 % отн. |
ГСО 10535-2014 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн'1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн'1 |
Пределы допускаемой погрешности |
ГОСТ. ТУ. номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Этилацетат (С4Н8О2) |
от 0 до 100 |
ПНГ - воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
50 млн'1 ± 10 % отн. |
90 млн'1 ± 10 % отн. |
±5 % отн. |
ГСО 10535-2014 | ||||
|
от 0 до 300 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | |||||
|
50 млн'1 ± 10 % отн. |
150 млн' 1 ± 10 % отн. |
290 млн' 1 ± 10 % отн. |
±5 % отн. |
ГСО 10535-2014 | |||
|
Этилбензол (С8Ню) |
от 0 до 100 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
30 млн'1 ± 10 % отн. |
50 млн'1 ± 10 % отн. |
90 млн'1 ± 10 % отн. |
±5 % отн. |
ГСО 10529-2014 | |||
|
от 0 до 200 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | |||||
|
30 млн'1 ± 10 % отн. |
100 млн'1 ± 10 % отн. |
180 млн'1 ± 10 % отн. |
±5 % отн. |
ГСО 10529-2014 | |||
|
Этилена окись (С2Н4О) |
от 0 до 10 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
1,5 млн'1 ± 20 % отн. |
5 млн'1 ± 20% |
9 млн'1 ± 20% |
±8 % отн. |
ГСО 10535-2014 | |||
|
Этантиол (C2H5SH), этилмеркап-тан |
от 0 до 5 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
0,4 млн'1 ± 30 % отн. |
±5 % отн. |
ГСО 10537-2014 | |||||
|
2,5 млн'1 ± 20 % отн. |
4,5 млн'1 ± 20 % отн. |
±4 % отн. |
ГСО 10537-2014 1 ____ .J | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента, млн"1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн"1 |
Пределы допускаемой погрешности |
ГОСТ. ТУ. номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
Примечания:
-
1) Для ряда определяемых компонентов после обозначения химической формулы определяемого компонента в скобках через запятую перечислены наименования/обозначения компонента по другим номенклатурам.
-
2) Изготовители и поставщики стандартных образцов газовых смесей в баллонах под давлением должны быть прослеживаемы к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011.
-
3) ГГС - генератор газовых смесей ГГС, исполнений ГГС-Р, ГГС-Т или ГГС-К, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15.
Газ-разбавитель для ГГС ПНГ-воздух марки А, Б по ТУ 6-21-5-85 (в соответствии с маркой ПНГ, указанной в качестве ГС № 1).
Таблица А.2 - Газоанализаторы стационарные фотоионизационные RAEGuard 2 PID модели FGM-2001, FGM-2002, FGM-2004 - перечень эквивалентных газовых смесей состава изобутилен - воздух
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн'1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн'1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ. номер по госреесгру 3) | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
1,2- диме-тилбензол (o-CsHio), ортоксилол |
От 0 до 100 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
65 млн'1 ± 20 % отн. (ортоксилол 30 млн'1) |
±5 % отн. |
ГСО 10539-2014 | |||||
|
110 млн'1 ± 15 % отн. (ортоксилол 50 млн'1) |
200 млн'1 ± 15 % отн. (ортоксилол 90 млн'1) |
±3,5 % отн. |
ГСО 10539-2014 | ||||
|
1,2- диме-тилбензол (о-СвНю), ортоксилол |
От 0 до 1000 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
65 млн'1 ± 20 % отн. (ортоксилол 30 млн'1) |
±5 % отн. |
ГСО 4 10539-2014 | |||||
|
1100 млн'1 ± 7 % отн. (ортоксилол 500 млн'1) |
2000 млн'1 ± 7 % отн. (ортоксилол 900 млн'1) |
±2,5 % отн. |
ГСО 10539-2014 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн'1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн"1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
1,3- бутадиен (дивинил) (С4Н6) |
От 0 до 100 |
ПНГ - воздух |
Марка Л по ТУ 6- 21-5-85 | ||||
|
85 млн"1 ± 20 % отн. (дивинил 50 млн"1) |
±5 % отн. |
ГСО 10539-2014 | |||||
|
150 млн"1 ± 15 % отн. (дивинил 90 млн"1) |
±3,5 % отн. |
ГСО 10539-2014 | |||||
|
От 0 до 250 |
ПНГ -воздух |
Марка А по ТУ 6- 21-5-85 | |||||
|
85 млн'1 ± 20 % отн. (дивинил 50 млн"1) |
±5 % отн. |
ГСО 10539-2014 | |||||
|
210 млн"1 ± 15 % отн. (дивинил 125 млн"1) |
360 млн"1 ± 15 % отн. (дивинил 215 млн"1) |
±3,5 % отн. |
ГСО 10539-2014 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-делаемого компонента, млн'1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн'1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
1,3- диме-тилбензол (т-СвНю), метаксилол |
От 0 до 100 |
ИНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
70 млн'1 ± 20 % отн. (метаксилол 30 млн'1) |
±5 % отн. |
ГСО 10539-2014 | |||||
|
110 млн' 1 ± 15 % отн. (метаксилол 50 млн'1) |
205 млн' 1 ± 15 % отн. (метаксилол 90 млн'1) |
±3,5 % отн. |
ГСО 10539-2014 | ||||
|
От 0 до 1000 |
ИНГ - воздух |
Марка А по ТУ 6- 21-5-85 | |||||
|
70 млн'1 ± 20 % отн. (метаксилол 30 млн'1) |
±5 % отн. |
ГСО 10539-2014 | |||||
|
1100 млн'1 ± 7 % отн. (метаксилол 500 млн’ ’) |
2050 млн'1 ± 7 % отн. (метаксилол 900 млн' ’) |
±2,5 % отн. |
ГСО 10539-2014 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента, млн'1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн'1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
1,4- диме-тилбензол (p-CsHio), параксилол |
От 0 до 100 |
ПНГ - воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
75 млн'1 ± 20 % отн. (параксилол 30 млн'1) |
±5 % отн. |
ГСО 10539-2014 | |||||
|
130 млн' 1 ± 15 % отн. (параксилол 50 млн'1) |
230 млн' 1 ± 15 % отн. (параксилол 90 млн'1) |
±3,5 % отн. |
ГСО 10539-2014 | ||||
|
От 0 до 1000 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | |||||
|
75 млн'1 ± 20 % отн. (параксилол 30 млн'1) |
±5 % отн. |
гсо : 10539-2014 | |||||
|
1300 млн'1 ± 7 % отн. (параксилол 500 млн' *) |
2300 млн'1 ± 7 % отн. (параксилол 900 млн' ‘) |
±2,5 % отн. |
ГСО 10539-2014 | ||||
|
1 -бутанол (С4Н9ОН) |
От 0 до 50 |
ПНГ - воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
2 млн'1 ± 50 % отн. (1- бутанол 9 млн'1) |
5 млн'1 ± 50 % отн. (1- бутанол 25 млн'1) |
10 млн'1 ± 50 % отн. (1- бутанол 45 млн'1) |
±10 % отн. |
ГСО 10539-2014 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн’1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн’1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
1-пропанол (С3Н7ОН) |
От 0 до 100 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
2 млн’1 ± 50 % отн. Cl-пропанол 10 млн’1) |
9 млн’1 ± 50 % отн. Cl-пропанол 50 млн'1) |
±10% отн. |
ГСО 10539-2014 | ||||
|
16 млн’1 ± 30 % отн. Cl-пропанол 90 млн’1) |
±7,5 % отн. |
ГСО 10539-2014 | |||||
|
2-бутанон (С4Н8О), МЕК |
От 0 до 1000 |
ПНГ - воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
100 млн’ 1 ± 20 % отн. (2-бутанон 100 млн’1) |
±5 % отн. |
ГСО 10539-2014 1 | |||||
|
500 млн’1 ± 15 % отн. (2-бутанон 500 млн'1) |
900 млн’1 ± 15 % отн. (2-бутанон 900 млн’1) |
±3,5 % отн. |
ГСО 10539-2014 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн’1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн’1 |
Пределы допускаемой погрешности |
ГОСТ. ТУ. | ||||
|
номер госреес 3) |
по ТРУ | |||||||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | |||||
|
2-метокси- |
От 0 до 100 |
ПНГ - |
Марка |
А | ||||
|
2- |
воздух |
по ТУ |
6- | |||||
|
метилпро-пан (tert- С5Н12О), МТВЕ |
21-5-85 | |||||||
|
22 млн’1 |
±7,5 % отн. |
ГСО | ||||||
|
± 30 % |
10539-2014 | |||||||
|
отн. | ||||||||
|
(МТВЕ 20 млн'1) |
1 | |||||||
|
55 млн’1 |
100 млн’ |
±5 % отн. |
ГСО | |||||
|
± 20 % |
1 ± 20 % |
10539-2014 | ||||||
|
отн. |
отн. | |||||||
|
(МТВЕ |
(МТВЕ | |||||||
|
50 млн’1) |
90 млн’1) | |||||||
|
2-пропанол |
От 0 до 100 |
ПНГ - |
Марка |
А | ||||
|
(i-C3H7OH), |
воздух |
по ТУ |
6- | |||||
|
IPA |
21-5-85 | |||||||
|
2 млн’1 ± |
±10 % отн. |
ГСО | ||||||
|
50 % |
10539-2014 | |||||||
|
отн. | ||||||||
|
(2- | ||||||||
|
пропанол 10 |
! | |||||||
|
млн’1) |
i | |||||||
|
11 млн’1 |
20 млн’1 |
±7,5 % отн. |
ГСО | |||||
|
± 30 % |
± 30 % |
10539-2014 | ||||||
|
отн. |
отн. | |||||||
|
(2- |
(2- | |||||||
|
пропа- |
пропа- | |||||||
|
нол 50 |
нол 90 | |||||||
|
млн’1) |
млн’1) | |||||||
|
2-пропанон |
От 0 до |
ПНГ - |
- |
Марка |
Б | |||
|
(СзНбО), |
1000 |
воздух |
по ТУ |
6- | ||||
|
ацетон |
21-5-85 | |||||||
|
330 |
560 |
1000 |
±3,5 % отн. |
ГСО | ||||
|
млн’1 ± |
млн’1 ± |
млн’1 ± |
10539-2014 | |||||
|
15 % |
15 % |
15 % | ||||||
|
отн. |
отн. |
отн. | ||||||
|
(2- |
(2- |
(2- | ||||||
|
пропа- |
пропа- |
пропа- | ||||||
|
нон 300 |
нон 500 |
нон 900 | ||||||
|
млн’1) |
млн’1) |
млн’1) | ||||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн'1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн'1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС №3 |
ГС №4 | ||||
|
N,N-диметилаце-тамид (C4H9NO), DMA |
от 0 до 5 |
пнг - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
1,0 млн'1 ± 50 % отн. (DMA 0,8 млн' ’) |
3,1 млн’1 ± 50 % отн. (DMA 2,5 млн' ’) |
5,7 млн'1 ± 50 % отн. (DMA 4,5 млн' ') |
±10 % отн. |
ГСО 10539-2014 | |||
|
Арсин (AsH3) |
от 0 до 1,0 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
0,05 млн'1 ± 20 % отн. (Арсин 0,1 млн'1) |
0,26 млн'1 ± 20 % отн. (Арсин 0,5 млн'1) |
0,47 млн'1 ± 20 % отн. (Арсин 0,9 млн'1) |
±10 % отн. |
ГГС с ГСО 10539-2014 | |||
|
Бензол (С6Нб) |
от 0 до 100 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
8,5 млн'1 ± 50 % отн. (Бензол 4 млн'1) |
±10 % отн. |
ГСО 10539-2014 | |||||
|
105 млн'1 ± 15 % отн. (Бензол 50 млн'1) |
190 млн'1 ± 15 % отн. (Бензол 90 млн'1) |
±3,5 % отн. |
ГСО 10539-2014 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн'1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн'1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Бензол (СбНб) |
от 0 до 200 |
ПНГ -воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
8,5 млн'1 ± 50 % отн. (Бензол 4 млн'1) |
±10 % отн. |
ГСО 10539-2014 | |||||
|
210 млн' 1 ± 15 % отн. (Бензол 100 млн' ') |
380 млн' 1 ± 15 % отн. (Бензол 180 млн' *) |
±3,5 % отн. |
ГСО 10539-2014 | ||||
|
Бутилацетат (С6Н12О2) |
от 0 до 100 |
ПНГ -воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
20 млн'1 ± 30 % отн. (Бутилацетат 50 млн'1) |
40 млн'1 ± 30 % отн. (Бутилацетат 100 млн'1) |
±7,5 % отн. |
ГСО 10539-2014 | ||||
|
от 0 до 250 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | |||||
|
20 млн'1 ± 30 % отн. (Бутилацетат 50 млн'1) |
50 млн'1 ± 30 % отн. (Бутилацетат 125 млн' *) |
±7,5 % отн. |
ГСО 10539-2014 | ||||
|
90 млн'1 ± 20 % отн. (Бутилацетат 240 млн' ’) |
±5 % отн. |
ГСО 10539-2014 | |||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн'1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн'1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС №3 |
ГС №4 | ||||
|
Винилацетат (СдНбОг) |
от 0 до 50 |
ПНГ - воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
7 млн'1 ± 50 % отн. (Винилацетат 8 млн'1) |
±10 % отн. |
ГСО 10539-2014 | |||||
|
20 млн'1 ± 30 % отн. (Винилацетат 25 млн'1) |
40 млн'1 ± 30 % отн. (Винилацетат 45 млн'1) |
±7,5 % отн. |
ГСО 10539-2014 | ||||
|
Винилхлорид (C2H3CI), хлорэтен |
от 0 до 10 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
0,8 млн'1 ± 20 % отн. (Винилхлорид 1 млн'1) |
±10 % отн. |
ГГС с ГСО 10539-2014 | |||||
|
4,2 млн'1 ± 50 % отн. (Винилхлорид 5 млн'1) |
7,5 млн'1 ± 50 % отн. (Винилхлорид 9 млн'1) |
±10 % отн. |
ГСО 10539-2014 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн’1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн'1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС №3 |
ГС №4 | ||||
|
Диметиламин (C2H7N) |
от 0 до 5 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
0,3 млн’1 ± 20 % отн. (Диметилами 0,5 млн’ !) |
±10 % отн. |
ГГС с ГСО 10539-2014 | |||||
|
1,7 млн’1 ± 50 % отн. (Диметилами 2,5 млн’1) |
3 млн’1 ± 50 % отн. (Диметилами 4,5 млн’1) |
±10 % отн. |
ГСО 10539-2014 | ||||
|
Диметилдисульфид (C2H6S2), DMDS |
от 0 до 100 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
100 млн’1 ± 20 % отн. (DMDS 20 млн’1) |
±5 % отн. |
ГСО 10539-2014 | |||||
|
250 млн’1 ± 15 % отн. (DMDS 50 млн'1) |
450 млн’1 ± 15 % отн. (DMDS 90 млн’1) |
±3,5 % отн. |
ГСО 10539-2014 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн'1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн'1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Диметил-формамид (C3H7NO), DMF |
от 0 до 15 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
4,3 млн'1 ± 50 % отн. (DMF 3 млн'1) |
±10 % отн. |
ГСО 10539-2014 | |||||
|
11 млн'1 ± 30 % отн. (DMF 7,5 млн' !) |
19 млн'1 ± 30 % отн. (DMF 13 млн'1) |
±7,5 % отн. |
ГСО 10539-2014 | ||||
|
Диэтиламин (C4H11N) |
от 0 до 50 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
9 млн'1 ± 50 % отн. (Диэтиламин 9 млн'1) |
±10 % отн. |
ГСО 10539-2014 | |||||
|
25 млн'1 ± 30 % отн. (Диэтиламин 25 млн'1) |
45 млн'1 ± 30 % отн. (Диэтиламин 45 млн'1) |
±7,5 % отн. |
ГСО 10539-2014 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн'1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн'1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Метилацетат (С3Н6О2) |
от 0 до 100 |
пнг - воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
4,5 млн'1 ± 50 % отн. (Метилацетат 30 млн'1) |
8 млн'1 ± 50 % отн. (Метилацетат 50 млн'1) |
±10 % отн. |
ГСО 10539-2014 1 | ||||
|
14 млн'1 ± 30 % отн. (Метилацетат 90 млн'1) |
±7,5 % отн. |
ГСО 10539-2014 | |||||
|
от 0 до 200 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | |||||
|
4,5 млн'1 ± 50 % отн. (Метилацетат 30 млн'1) |
±10 % отн. |
ГСО 10539-2014 1 ГСО 10539-2014 | |||||
|
15 млн'1 ± 30 % отн. (Метилацетат 100 млн'1) |
27 млн'1 ± 30 % отн. (Метилацетат 180 млн'1) |
±7,5 % отн. | |||||
|
Метилбен-ЗОЛ (С7Н8), толуол |
от 0 до 100 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
65 млн'1 ± 20 % отн. (толуол 30 млн'1) |
±5 % отн. |
ГСО 10539-2014 | |||||
|
110 млн'1 ± 10 % отн. (толуол 50 млн'1) |
200 млн'1 ± 10 % отн. (толуол 90 млн'1) |
±3,5 % отн. |
ГСО 10539-2014 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн’1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн’1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ. номер но госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Метилбен- ЗОЛ (С7Н8), толуол |
от 0 до 200 |
ИНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
65 млн’1 ± 20 % отн. (толуол 30 млн’1) |
±3,5 % отн. |
ГСО 10539-2014 | |||||
|
220 млн’1 ± 10 % отн. (толуол 100 млн’1) |
400 млн'1 ± 10 % отн. (толуол 180 млн’1) |
±3,5 % отн. |
ГСО 10539-2014 | ||||
|
Метантиол (CH3SH), метилмер-каптан |
от 0 до 10 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
0,75 млн’1 ± 20 % отн. (Метантиол ,0,4 млн’1) |
±10 % отн. |
ГГС с ГСО 10539-2014 | |||||
|
9,5 млн’1 ± 50 % отн. (Метантиол 5 млн’1) |
±10 % отн. |
ГСО 10539-2014 | |||||
|
15 млн’1 ± 30 % отн. (Метантиол 8 млн’1) |
±7,5% отн. |
ГСО 10539-2014 | |||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн'1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн'1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС №3 |
ГС №4 | ||||
|
Монометиламин (CH5N) |
от 0 до 10 |
пнг - воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
0,65 млн'1 ± 20 % отн. (Монометиламин 0,8 млн' ') |
±10 % отн. |
ГГС с ГСО 10539-2014 Тео ; 10539-2014 | |||||
|
4,2 млн'1 ± 50 % отн. (Моно-метиламин 5 млн'1) |
6,7 млн'1 ± 50 % отн. (Монометиламин 8 млн'1) |
±10 % отн. | |||||
|
Моноэтано-ламин (C2H7NO), МЕА |
от 0 до 1,0 |
ПНГ -воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
0,13 млн'1 ± 20 % отн. (МЕА 0,2 млн'1) |
0,31 млн'1 ± 20 % отн. (МЕА 0,5 млн'1) |
0,5 млн'1 ± 20 % отн. (МЕА 0,8 млн'1) |
±10 % отн. |
ГГС с ГСО 10539-2014 | |||
|
Нафталин (СюН8) |
от 0 до 15 |
ПНГ - воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
7,1 млн'1 ± 50 % отн. (Нафталин 3 млн'1) |
±10 % отн. |
ГСО 10539-2014 | |||||
|
18 млн'1 ± 30 % отн. (Нафталин 7,5 млн'1) |
33 млн'1 ± 30 % отн. (Нафталин 14 млн'1) |
±7,5 % отн. |
ГСО 10539-2014 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента, млн’1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн’1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
н-гексан (СбНм) |
от 0 до 1000 |
пнг - воздух |
Марка Б по ТУ 6- 21-5-85 | ||||
|
60 млн’1 ± 20 % отн. (н-гексан 250 млн’1) |
±5 % отн. |
ГСО 10539-2014 | |||||
|
115 млн’1 ± 15 % отн. (н-гексан 500 млн’1) |
210 млн’1 ± 15 % отн. (Н-гексан 900 млн'1) |
±3,5 % отн. |
ГСО 10539-2014 i | ||||
|
Тет-рафторэти-лен (C2F4), TFE |
от 0 до 50 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
0,5 млн’1 ± 20 % отн. (TFE 7 млн'1) |
±10 % отн. |
ГГС с ГСО 10539-2014 | |||||
|
1,7 млн’1 ± 50 % отн. (TFE 25 млн’1) |
3 млн’1 ± 50 % отн. (TFE 45 млн’1) |
±10 % отн. |
ГСО 10539-2014 | ||||
|
Тетрахлорэтилен (C2CI4), РСЕ |
от 0 до 10 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
1,7 млн’1 ± 50 % отн. (РСЕ 1 млн’1) |
8,8 млн’1 ± 50 % отн. (РСЕ 5 млн'1) |
±10 % отн. |
ГСО 10539-2014 | ||||
|
14 млн’1 ± 30 % отн. (РСЕ 8 млн’1) |
±7,5 % отн. |
ГСО 10539-2014 | |||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн'1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн'1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Триметиламин (C3H9N) |
от 0 до 10 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
2,2 млн'1 ± 50 % отн. (Триметиламин 2 млн'1) |
5,6 млн'1 ± 50 % отн. (Триметиламин 5 млн'1) |
10 млн'1 ± 50 % отн. (Триметиламин 9 млн'1) |
±10 % отн. |
ГСО 10539-2014 | |||
|
Трихлорэтилен (C2HCI3), ТСЕ |
от 0 до 50 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
9,3 млн'1 ± 50 % отн. (ТСЕ 5 млн'1) |
±10 % отн. |
ГСО 10539-2014 | |||||
|
46 млн'1 ± 30 % отн. (ТСЕ 25 млн'1) |
±7,5 % отн. |
ГСО 10539-2014 | |||||
|
83 млн’1 ± 20 % отн. (ТСЕ 45 млн'1) |
±5 % отн. |
ГСО 10539-2014 | |||||
|
Уксусная кислота (СНзСООН) |
от 0 до 10 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
0,1 млн'1 ± 20 % отн. (Уксусная кислота 2 млн'1) |
0,23 млн'1 ± 20 % отн. (Уксусная кислота 5 млн'1) |
0,41 млн'1 ± 20 % отн. (Уксусная кислота 9 млн'1) |
±10 % отн. |
ГГС с ГСО 10539-2014 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн’1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн’1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Фенилэти-лен (СвНв), стирол |
от 0 до 30 |
ПНГ - воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
14 млн’1 ± 30 % отн. (стирол 6 млн’1) |
35 млн’1 ± 30 % отн. (стирол 15 млн'1) |
±7,5 % отн. |
ГСО 10539-2014 | ||||
|
60 млн’1 ± 20 % отн. (стирол 25 млн’1) |
±5 % отн. |
ГСО 10539-2014 | |||||
|
Фенол (С6Н5ОН) |
от 0 до 5 |
ПНГ - воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
0,2 млн’1 ± 20 % отн. (фенол 0,2 млн' |
±10 % отн. |
ГГС с ГСО 10539-2014 ( | |||||
|
2,5 млн’1 ± 50 % отн. (фенол 2,5 млн’ *) |
4,5 млн’1 ± 50 % отн. (фенол 4,5 млн’ *) |
±10 % отн. |
ГСО 10539-2014 | ||||
|
Фосфин (РНз) |
от 0 до 1 |
ПНГ -воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
0,03 млн’1 ± 20 % отн. (Фосфин 0,1 млн’ ■) |
0,13 млн’1 ± 20 % отн. (Фосфин 0,5 млн' ') |
0,23 млн’1 ± 30 % отн. (Фосфин 0,9 млн’ ') |
±10 % отн. |
ГГС с ГСО 10539-2014 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн'1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн'1 |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Циклогексан (СбН12) |
от 0 до 100 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
14 млн'1 ± 30 % отн. (Циклогексан 20 млн'1) |
36 млн'1 ± 30 % отн. (Циклогексан 50 млн'1) |
±7,5 % отн. |
ГСО 10539-2014 | ||||
|
65 млн'1 ± 20 % отн. (Циклогексан 90 млн'1) |
±5 % отн. |
ГСО 10539-2014 | |||||
|
Циклогексанон (СеНюО) |
от 0 до 50 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
10 млн'1 ± 50 % отн. (Циклогексанон 7 млн'1) |
±10 % отн. |
ГСО 10539-2014 | |||||
|
28 млн'1 ± 30 % отн. (Циклогексанон 25 млн'1) |
50 млн'1 ± 30 % отн. (Циклогексанон 45 млн'1) |
±7,5 % отн. |
ГСО 10539-2014 | ||||
|
Этанол (С2Н5ОН) |
от 0 до 1000 |
ПНГ - воздух |
Марка Б по ТУ 6- 21-5-85 | ||||
|
50 млн'1 ± 30 % отн. (этанол 500 млн'1) |
±7,5 % отн. |
ГСО 10539-2014 | |||||
|
90 млн'1 ± 20 % отн. (этанол 900 млн'1) |
±5 % отн. |
ГСО 10539-2014 | |||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн'1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн* |
Пределы допускаемой погрешности |
ГОСТ, ТУ, номер по госреестру 3) | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Этилацетат (С4Н8О2) |
от 0 до 100 |
ПНГ - воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
13 млн'1 ± 30 % отн. (Этила-цетат 50 млн'1) |
24 млн'1 ± 30 % отн. (Этилацетат 90 млн'1) |
±7,5 % отн. |
ГСО 10539-2014 | ||||
|
от 0 до 300 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | |||||
|
13 млн'1 ± 30 % отн. (Этилацетат 50 млн'1) |
40 млн'1 ± 30 % отн. (Этилацетат 150 млн'1) |
±7,5 % отн. |
ГСО 10539-2014 | ||||
|
75 млн'1 ± 20 % отн. (Этилацетат 290 млн'1) |
±5 % отн. |
ГСО 10539-2014 ! | |||||
|
Этилбензол (С8Ню) |
от 0 до 100 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
45 млн'1 ± 30 % отн. (Этилбе нзол 30 млн'1) |
±7,5 % отн. |
ГСО 10539-2014 | |||||
|
75 млн’1 ± 20 % отн. (Этилбе нзол 50 млн'1) |
±5 % отн. |
ГСО 10539-2014 - • .....ч | |||||
|
140 млн'1 ± 15 % отн. (Этилбе нзол 90 млн'1) |
±3,5 % отн. |
ГСО 10539-2014 | |||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн'1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн'1 |
Пределы допускаемой погрешности |
ГОСТ. ТУ. номер по госреесгру 3) | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Этилбензол (С8Ню) |
от 0 до 200 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
45 млн'1 ± 30 % отн. (Этилбе нзол 30 млн'1) |
±7,5 % отн. |
ГСО 10539-2014 | |||||
|
150 млн'1 ± 15 % отн. (Этилбе нзол 100 млн'1) |
275 млн'1 ± 15 % отн. (Этилбе нзол 100 млн'1) |
±3,5 % отн. |
ГСО 10539-2014 | ||||
|
Этилена окись (С2Н4О) |
от 0 до 10 |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
0,11 млн'1 ± 20 % отн. (Этиле на окись 1,5 млн' ') |
0,39 млн’1 ± 20% (Этилена окись 5 млн'1) |
0,7 млн'1 ± 20 % (Этилена окись 9 млн'1) |
± 10 % отн. |
ГГС с ГСО 10539-2014 I | |||
|
Этантиол (C2H5SH), этилмеркап-тан |
от 0 до 5 |
ПНГ - воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
0,7 млн'1 ± 30 % отн. (Этантиол 0,4 млн'1) |
±10 % отн. |
ГГС с ГСО 10539-2014 | |||||
|
4,5 млн'1 ± 50 % отн. (Этантиол 2,5 млн'1) |
8 млн'1 ± 50 % отн. (Этантиол 4,5 млн'1) |
±10 % отн. |
ГСО 10539-2014 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента, млн’1 |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения, млн’1 | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||
Пределы допускаемой погрешности
ГОСТ, ТУ, номер по госреесгру [
з) :
Примечания:
-
1) Для ряда определяемых компонентов после обозначения химической формулы определяемого компонента в скобках через запятую перечислены наименования/обозначения компонента по другим номенклатурам.
-
2) Изготовители и поставщики стандартных образцов газовых смесей в баллонах под давлением должны быть прослеживаемы к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ТЭТ 154-2011.
-
3) ГГС - генератор газовых смесей ГГС, исполнений ГГС-Р или ГГС-К, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15.
Газ-разбавитель для ГГС ПНГ-воздух марки А, Б по ТУ 6-21-5-85 (в соответствии с маркой ПНГ, указанной в качестве ГС № 1).
Таблица А.3 - Газоанализаторы стационарные фотоионизационные RAEGuard 2 P1D модели EGM-2002 определяемые компоненты - пары нефтепродуктов в воздухе
|
Определяемый компонент |
Диапазон измерений содержания опре-деляемого компонента |
Номинальное значение объемной доли определяемого компонента (массовой концентрации) в ГС и пределы допускаемого отклонения |
Пределы допускаемого отклонения |
Пределы допускаемой основной погрешности |
ГОСТ, ТУ, номер по реестру | ||
|
ГС№1 |
ГС №2 |
ГС№3 | |||||
|
Пары дизельного топлива |
от 0 до 1 000 мг/м3 |
ПНГ-воздух |
марка Б по ТУ 6- 21-5- 82 1 СО 10539- 2014 | ||||
|
0,0079 % (i-C4H8183 мг/м3) (ДТ 300 мг/м3) |
0,0120% (i-C4H8 530 мг/м3) (ДТ 870 мг/м3) |
± 15 % отн. |
± 3,5 % отн. | ||||
|
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Номинальное значение объемной доли определяемого компонента (массовой концентрации) в ГС и пределы допускаемого отклонения |
Пределы допускаемого отклонения |
Пределы допускаемой основной погрешности |
ГОСТ, ТУ, номер по реестру | ||
|
ГС№1 |
ГС №2 |
ГС №3 | |||||
|
Пары бензина неэтилированного |
от 0 до 1 000 мг/м3 |
ПНГ-воздух |
марка Б по ТУ 6- 21-5- 82 | ||||
|
0,0086 % (i-C4H8 67 мг/м3) (бензин 100 мг/м3) |
±15% отн. |
±5% отн. |
ГСО 10539-2014 | ||||
|
0,0189% (i-C4H8 440 мг/м3) (бензин 870 мг/м3) |
±20 % отн. |
±5% отн. |
ГСО 10539- ' 2014 i | ||||
|
Пары топлива для реактивных двигателей |
от 0 до 1 000 мг/м3 |
ПНГ-воздух |
марка Б по ТУ 6- 21-5- 82 | ||||
|
0,0074 % (i-C4H8172 мг/м3) (топливо 300 мг/м3) |
0,0189% (i-C4H8 441 мг/м3) (топливо 870 мг/м3) |
± 15% отн. |
± 3,5 % отн. |
ГСО 10539-2014 | |||
|
Пары керосина |
от 0 до 1 000 мг/м3 |
ПНГ- воздух |
марка Б по ГУ 6- 21-5- 82 | ||||
|
0,0077 % (i-C4H8179 мг/м3) (керосин 300 мг/м3) |
0,0204 % (i-C4H8 475 мг/м3) (керосин 870 мг/м3) |
± 15% отн. |
± 3,5 % отн. |
ГСО 10539-2014 | |||
|
Определяе- |
Диапазон измерений содержания определяемого компонента |
Номинальное значение объемной доли определяемого компонента (массовой концентрации) в ГС и пределы допускаемого отклонения |
Пределы допускаемого отклонения |
Пределы допускаемой основной погрешности |
ГОСТ, ТУ, номер по реестру | |||
|
мый нент |
компо- | |||||||
|
ГС№1 |
ГС №2 |
ГС №3 | ||||||
|
Пары вента |
соль- |
от 0 до 1 000 мг/м3 |
ПНГ-воздух |
марка Б по ТУ 6- 21-5- 82 | ||||
|
0,0118% (i-C4H8 275 мг/м3) (сольвент 300 мг/м3) |
± 15% отн. |
± 3,5 % отн. |
ГСО 10539-2014 | |||||
|
0,0339 % (i-C4H8 790 мг/м3) (сольвент 870 мг/м3) |
±7% отн. |
±5% отн. |
ГСО 10540-2014 | |||||
|
Пары уайт-спирита |
от 0 до 1 000 мг/м3 |
ПНГ-воздух |
марка Б по ТУ 6- 21-5- 82 | |||||
|
0,0041 % (i-C4H8 95 мг/м3) (уайт-спирит 300 мг/м3) |
0,0132% (i-C4H8 307 мг/м3) (уайт-спирит 870мг/м3) |
± 15% отн. |
±3,5 % отн. |
ГСО 10539-2014 | ||||
Примечания
-
1 Изготовители и поставщики стандартных образцов газовых смесей в баллонах под давлением должны быть прослеживаемы к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011.
-
2 "X" в формуле расчета пределов допускаемой основной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС.
-
3 Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в таблице, при выполнении следующих условий:
- номинальное значение и пределы допускаемого отклонения содержания определяемого компонен-та в ГС должны соответствовать указанному для соответствующей ГС;
Таблица А.4 - Значения коэффициентов пересчета на поверочный компонент для газоанализаторов стационарных фотоионизационных RAEGuard 2 PID модели FGM-2002 определяемые компоненты - пары нефтепродуктов в воздухе
|
Определяемый компонент |
Значения коэффициентов пересчета на поверочный компонент | |
|
кд |
кз | |
|
Пары дизельного топлива |
1,64 |
1,64 |
|
Пары бензина неэтилированного |
1,5 |
1,98 |
|
Пары топлива для реактивных двигателей |
1,74 |
1,97 |
|
Пары керосина |
1,68 |
1,83 |
|
Пары сольвента |
1,09 |
1,1 |
|
Пары уайт-спирита |
3,15 |
2,83 |
|
Примечания
| ||
Приложение Б
(рекомендуемое)
Схема подачи ГС при проведении поверки
1 - баллон с ГС; 2 - редуктор баллонный; 3 - вентиль точной регулировки трассовый; 4 - тройник;
5 - ротаметр (индикатор расхода); 6 - газоанализатор; 7 - вольтметр универсальный.
Примечания:
-
1) Источник питания постоянного тока на схеме не показан.
-
2) Подача ГС от генератора ГГС осуществляется аналогично, при этом поз. 1 - 3 не используются, выход генератора подключается непосредственно на вход тройника 4.
Рисунок Б. 1 - Схема подачи ГС на газоанализаторы при проведении поверки
Приложение В
(рекомендуемое)
Метрологические характеристики газоанализаторов стационарных фотоионизационных RAEGuard 2 PID
Таблица В. 1 - Основные метрологические характеристики газоанализаторов стационарных фотоионизационных RAEGuard 2 PID модели FGM-2001, FGM-2002, FGM-2004 при контроле одиночных компонентов в воздухе
|
Определяемый компонент |
ПДК р.з., млн’1 (мг/м3) 2) |
Модель газоанализатора |
Диапазон измерений, млн'1 |
Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, млн'1 |
Пределы допускаемой основной погрешности % | |
|
приведенной |
относи гель-ной | |||||
|
1,2-диметилбензол (о-СвНю), ортоксилол |
34(150) |
FGM- 2001 |
От 0 до 100 |
от 0 до 30 включ. св. 30 до 100 |
±15 |
±15 |
|
FGM- 2002 |
От 0 до 1000 |
от 0 до 30 включ. св. 30 до 1000 |
±15 |
±15 | ||
|
1,3-бутадиен (дивинил) (СдНб) |
44(100) |
FGM- 2001 |
От 0 до 100 |
от 0 до 50 включ. св. 50 до 100 |
±15 |
±15 |
|
FGM- 2002 |
От 0 до 250 |
от 0 до 50 включ. св. 50 до 250 |
±15 |
±15 | ||
|
1,3-диметилбензол (m-CsHio), метаксилол |
34 (150) |
FGM- 2001 |
От 0 до 100 |
от 0 до 30 включ. св. 30 до 100 |
±15 |
±15 |
|
FGM- 2002 |
От 0 до 1000 |
от 0 до 30 включ. св. 30 до 1000 |
±15 |
±15 | ||
|
1,4-диметилбензол (p-CsHio), параксилол |
34(150) |
FGM- 2001 |
От 0 до 100 |
от 0 до 30 включ. св. 30 до 100 |
±15 |
±15 |
|
FGM- 2002 |
От 0 до 1000 |
от 0 до 30 включ. св. 30 до 1000 |
±15 |
±15 | ||
|
1 -бутанол (С4Н9ОН) |
9(30) |
FGM-2001, FGM- 2002 |
От 0 до 50 |
от 0 до 9 включ. св. 9 до 50 |
±15 |
±15 |
|
Определяемый компонент |
ПДКр.з., млн’1 (мг/м3)21 |
Модель газоанализатора |
Диапазон измерений, млн’1 |
Участок диапазона измерений,в котором нормированы пределы допускаемой основной погрешности, млн’1 |
Пределы допускаемой основной погрешности % | |
|
приведенной |
относительной | |||||
|
1 -пропанол (С3Н7ОН) |
12 (30) |
FGM- 2001, FGM- 2002 |
От 0 до 100 |
от 0 до 10 включ. св. 10 до 100 |
±15 |
±15 |
|
2-бутанон (СдНвО), МЕК |
133 (400) |
FGM- 2002 |
От 0 до 1000 |
от 0 до 100 включ. св. 100 до 1000 |
±15 |
±15 |
|
2-метилпропен (i- С4Н8), изобутилен |
42 (100) |
FGM- 2001 |
От 0 до 100 |
от 0 до 50 включ. св. 50 до 100 |
±15 |
±15 |
|
FGM- 2002, FGM- 2004 |
От 0 до 1000 |
от 0 до 60 включ. св. 60 до 1000 |
±15 |
±15 | ||
|
2-метокси-2-метилпропан (tert-С5Н12О), МТВЕ |
27 (100) |
FGM- 2001, FGM- 2002 |
От 0 до 100 |
от 0 до 20 включ. св. 20 до 100 |
±15 |
±15 |
|
2-пропанол (i- С3Н7ОН), IP А |
20 (50) |
FGM- 2001, FGM- 2002 |
От 0 до 100 |
от 0 до 10 включ. св. 10 до 100 |
±15 |
±15 |
|
2-пропанон (СзНбО), ацетон |
331 (800) |
FGM- 2002 |
От 0 до 1000 |
от 0 до 300 включ. св. 300 до 1000 |
±15 |
±15 |
|
N,N-диметилацетамид (C4H9NO), DMA |
0,8 (3,0) |
FGM- 2001 |
от 0 до 5 |
от 0 до 0,8 включ. св. 0,8 до 5,0 |
±20 |
±20 |
|
Арсин (АбНз) 3) |
0,03 (0,1) |
FGM- 2001 |
от 0 до 1 |
от 0 до 0,1 включ. св. 0,1 до 1,0 |
±20 |
±20 |
|
Определяемый компонент |
ПДК р.з., млн’1 (мг/м3) 2) |
Модель газоанализатора |
Диапазон измерений, млн'1 |
Участок диапазона измерений,в котором нормированы пределы допускаемой основной погрешности, млн’1 |
Пределы допускаемой основной погрешности 1). % | |
|
приведенной |
относительной | |||||
|
Бензол (СбНб) |
4(15) |
FGM- 2001 |
от 0 до 100 |
от 0 до 4 включ. св. 4 до 100 |
±15 |
±15 |
|
FGM- 2002 |
от 0 до 200 |
от 0 до 4 включ. св. 4 до 200 |
±15 |
±15 | ||
|
Бутилацетат (СбН12О2) |
41 (200) |
FGM- 2001 |
от 0 до 100 |
от 0 до 50 включ. св. 50 до 100 |
±15 |
±15 |
|
FGM- 2002 |
от 0 до 250 |
от 0 до 50 включ. св. 50 до 250 |
±15 |
±15 | ||
|
Винилацетат (С4Н6О2) |
8(30) |
FGM- 2001 |
от 0 до 50 |
от 0 до 8 включ. св. 8 до 50 |
±15 |
±15 |
|
Винилхлорид (С2НзС1), хлорэтен |
1(5) |
FGM- 2001 |
от 0 до 10 |
от 0 до 1 включ. св. 1 до 10 |
±15 |
±15 |
|
Диметиламин (C2H7N) |
0,5 (1,0) |
FGM- 2001 |
от 0 до 5 |
от 0 до 0,5 включ. св. 0,5 до 5 |
±15 |
±15 |
|
Диметилдисульфид (C2H6S2), DMDS |
12 (50) |
FGM- 2001 |
от 0 до 100 |
от 0 до 10 включ. св. 10 до 100 |
±15 |
±15 |
|
Диметилсульфид (C2H6S), DMS |
19(50) |
FGM- 2001 |
от 0 до 100 |
от 0 до 20 включ. св. 20 до 100 |
±15 |
±15 |
|
Диметилформамид (C3H7NO), DMF |
3(Ю) |
FGM- 2001 |
от 0 до 15 |
от 0 до 3 включ. св. 3 до 15 |
±15 |
±15 |
|
Диэтиламин (C4H11N) |
9(30) |
FGM- 2001 |
от 0 до 50 |
от 0 до 9 включ. св. 9 до 50 |
±15 |
±15 |
|
Метилацетат (СзНбО2) |
32 (100) |
FGM- 2001 |
от 0 до 100 |
от 0 до 30 включ. св. 30 до 100 |
±15 |
±15 |
|
FGM- 2002 |
от 0 до 200 |
от 0 до 30 включ. св. 30 до 200 |
±15 |
1: 1 5 : | ||
|
Определяемый компонент |
ПДК р.з., млн'1 (мг/м3)2) |
Модель газоанализатора |
Диапазон измерений, млн'1 |
Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, млн'1 |
Пределы допускаемой основной погрешности % | |
|
приведенной |
относительной | |||||
|
Метил бензол (С7Н8), толуол |
39(150) |
FGM-2001 |
от Одо 100 |
от 0 до 30 включ. св. 30 до 100 |
±15 |
±15 |
|
FGM-2002 |
от 0 до 200 |
от 0 до 30 включ. св. 30 до 200 |
±15 |
±15 | ||
|
Метантиол (CH3SH), метил-меркаптан |
0,4 (0,8) |
FGM-2001 |
от 0 до 10 |
от 0 до 0,4 включ. св. 0,4 до 10 |
±15 |
±15 |
|
Монометиламин (CH5N) |
0,8 (1,0) |
FGM-2001 |
от 0 до 10 |
от 0 до 0,8 включ. св. 0,8 до 10 |
±15 |
±15 |
|
Моноэтаноламин (C2H7NO), меа |
0,2 (0,5) |
FGM-2001 |
от 0 до 1,0 |
от 0 до 0,2 включ. св. 0,2 до 1,0 |
±15 |
±15 |
|
Нафталин (СюН8) |
3(20) |
FGM-2001 FGM- 2002 |
от 0 до 15 |
от 0 до 3 включ. св. 3 до 15 |
±15 |
±15 |
|
н-гексан (СбНи) |
251 (900) |
FGM-2002 |
от 0 до 1000 |
от 0 до 250 включ. св. 250 до 1000 |
±15 |
±15 |
|
Тетрафторэтилен (C2F4),TFE |
7(30) |
FGM-2001 |
от 0 до 50 |
от 0 до 7 включ. св. 7 до 50 |
±15 |
±15 |
|
Тетрахлорэтилен (СгСЦ), РСЕ |
1,5(10) |
FGM-2001 |
от 0 до 10 |
от 0 до 1 включ. св. 1 до 10 |
±15 |
±15 |
|
Триметиламин (C3H9N) |
2(5) |
FGM-2001 |
от 0 до 10 |
от 0 до 2 включ. св. 2 до 10 |
±15 |
±15 |
|
Трихлорэтилен (С2НС13), ТСЕ |
5(30) |
FGM-2001 |
от 0 до 50 |
от 0 до 5 включ. св. 5 до 50 |
±15 |
±15 |
|
Уксусная кислота (СНзСООН) |
2(5) |
FGM-2001 |
от 0 до 10 |
от 0 до 2 включ. св. 2 до 10 |
±15 |
±15 |
|
Фенилэтилен (С8Н8), стирол |
6(30) |
FGM-2001 |
от 0 до 30 |
от 0 до 6 включ. св. 6 до 30 |
±20 |
±20 |
|
Определяемый компонент |
ПДКр.з., млн’1 (мг/м3) 2) |
Модель газоанализатора |
Диапазон измерений, млн’1 |
Участок диапазона измерений,в котором нормированы пределы допускаемой основной погрешности, млн’1 |
Пределы допускаемой основной погрешности % | |
|
приведенной |
относительной | |||||
|
Фенол (СбНзОН) |
0,26(1,0) |
FGM- 2001 |
от 0 до 5 |
от 0 до 0,2 включ. св. 0,2 до 5 |
±15 |
±15 |
|
Фосфин (РНз) |
0,07 (0,1) |
FGM- 2001 |
от 0 до 1 |
от 0 до 0,1 включ. св. 0,1 до 1 |
±20 |
±20 |
|
Циклогексан (СбН12) |
22 (80) |
FGM- 2001 |
от 0 до 100 |
от 0 до 20 включ. св. 20 до 100 |
±15 |
±15 |
|
Циклогексанон (СбНюО) |
7(30) |
FGM- 2001 |
от 0 до 50 |
от 0 до 7 включ. св. 7 до 50 |
±20 |
±20 |
|
Этанол (С2Н5ОН) |
1045 (2000) |
FGM- 2002 |
от 0 до 1000 |
от 0 до 1000 включ. |
±15 |
- |
|
Этилацетат (С4Н8О2) |
54 (200) |
FGM- 2001 |
от 0 до 100 |
от 0 до 50 включ. св. 50 до 100 |
±15 |
±15 |
|
FGM- 2002 |
от 0 до 300 |
от 0 до 50 включ. св. 50 до 300 |
±15 |
±15 | ||
|
Этилбензол (CsHio) |
34(150) |
FGM- 2001 |
от 0 до 100 |
от 0 до 30 включ. св. 30 до 100 |
±15 |
±15 |
|
FGM- 2002 |
от 0 до 200 |
от 0 до 30 включ. св. 30 до 200 |
±15 |
±15 | ||
|
Этилена окись (С2Н4О) |
1,5 (3) |
FGM- 2001 |
от 0 до 10 |
от 0 до 1,5 включ. св. 1,5 до 10 |
±20 |
±20 |
|
Этантиол (C2H5SH), этилмеркаптан |
0,4 (1,0) |
FGM- 2001 |
от 0 до 5 |
от 0 до 0,4 включ. св. 0,4 до 5 |
±20 |
±20 |
Примечания:
’’ Пределы допускаемой основной погрешности нормированы только для сред, содержащих один определяемый компонент. При наличии в анализируемой среде нескольких компонентов, к которым имеется чувствительность фотоионизационного детектора, газоанализаторы могут быть использованы только для оценки общей загазованности и контроля аварийных ситуаций.
-
2) Пересчет значений содержания определяемого компонента, выраженных в единицах массовой концентрации, мг/м3, в единицы объемной доли, млн’1, выполнен для нормальных условий: температура 20 °C, атмосферное давление 101,3 кПа.
-
3) Не предназначены для контроля ПДК в воздухе рабочей зоны, только аварийные ситуации
Таблица В.2 - Основные метрологические характеристики газоанализаторов стационарных фотоионизационных RAEGuard 2 PID модели FGM-2002 при контроле паров нефтепродуктов в воздухе
|
Определяемый компонент |
ПДКр.з., мг/м3 |
Диапазон измерений, мг/м3 |
Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, мг/м3 |
Пределы допускаемой основной погрешности % | |
|
приведенной |
относительной | ||||
|
Пары бензина неэтилированного |
100 |
от 0 до 1000 |
От 0 до 100 Св. 100 до 1000 |
±25 |
±25 |
|
Пары дизельного топлива |
300 |
от 0 до 1000 |
От 0 до 300 Св. 300 до 1000 |
±25 |
±25 |
|
Пары топлива для реактивных двигателей |
300 |
от 0 до 1000 |
От 0 до 300 Св. 300 до 1000 |
±25 |
±25 |
|
Пары керосина |
300 |
от 0 до 1000 |
От 0 до 300 Св. 300 до 1000 |
±25 |
±25 |
|
Пары сольвента |
300 |
от 0 до 1000 |
От 0 до 300 Св. 300 до 1500 |
±25 |
±25 |
|
Пары уайт-спирита |
300 |
от 0 до 1000 |
От 0 до 300 Св. 300 до 1000 |
±25 |
±25 |
Примечание - диапазон показаний массовой концентрации для всех определяемых компонентов от О до 5000 мг/м3. Цена единицы младшего разряда (ЕМР) индикации определяемого компонента, массовая концентрация, 0,1 ... 1 мг/м3
50
