Методика поверки «ТЕХНИЧЕСКИЕ ДАННЫЕ» (Г.Р. 7512-79)

—----------ленацагор тактовых импульсов;

ПП — печатная плата;

ПУ — печатный узел;

ПФ — предварительный формирователь; ПХ — переходная характеристика;

'10 — техническое описание и инструкция по эксплуатации; УПТ — усилитель постоянного тока;

ФД — формирователь длительности;

ФЗИ — формирователь задержанных импульсов; ФИЗ —- формирователь импульсов запуска.

• 1. 6. В тексте используются следующие условные обозначения элементов, например:

У1— Д9, где У1 — устройство, Д9 — элемент, входящий в данное устройство;

БП1-У1-Т1, где Т1 — элемент, входящий в выпрямитель блока питания;

МС2.3 — часть микросхемы, выполненной разнесенным способом.

делах не менее 3 дБ.

Погрешность установки амплитуды в рабочих услов нях в"^ калиброванной точке (20 В) не превышает ±10%.

7 .р . U

• 2. 1.5. Ступенчатое ослабление амплитуды импульса обеспечивается от 0 до 60 дБ ступенями с помощью фиксированных аттенюаторов на 2, 3,6, Юш 20 дД, входящих в комплект прибора.

2. 1. 6. Выброс длительностью не более 2т,j, на вершине импульса и неравномерность вершины иа участке до 4 нс, считая с момента, соответствующего уровню 0,1 амплитуды, не более 3% амплитуды.

2. 1.7. Неравномерность вершины импульса на участке от 4 до 10 нс не более 1,5% амплитуды, а неравномерность и на-v клон вершины иа участке от 10 нс до 90% ее длительности не более 1% амплитуды.

2. 1.8. Период повторения импульсов (Т) при внутреннем запуске регулируется плавно-ступенчато (4 поддиапазона) от 0,01 до 100мс и устанавливается в пределах, мс:

0,0.1—0,1;

0,1—1,0; •

1,0—10,0;

10,0—100,0.

Погрешность установки периода повторения в рабочих условиях в одной калиброванной точке каждого поддиапазона (0,01; 0,1; 1,0; 10,0 мс) не превышает ±0,1 Т.

2. 1.9. Прибор выдает синхроимпульсы положительной полярности со следующими параметрами:

• — длительность импульса, фиксированная в пределах 0,1—0,3 мкс;

• — амплитуда-на нагрузке 50 0ж±10% должна регулироваться от 0,5 до не менее 1,5 В;

• — длительность фронта не более 10 нс;

• — выброс на вершине, неравномерность вершины и неравномерность в паузе не превышают 10% амплитуды синхроимпульса.

2. I. 10. Временной сдвиг (задержка) D основного импульса относительно синхроимпульса регулируется плавно-ступенчато от 0,03 до I мкс и устанавливается в пределах, мкс:

min — фиксированное значение задержки 0±0,02, 0,03—0,1    1

0,1—0,3

0,3—1,0     )

Погрешность установки задержки в рабочих условиях в ' одн7д(иТ:алиброванной точке каждого поддиапазона (0,03; 0,1

2. 1. 11. Начальная задержка не превышает 0,2мкс, а паразитная модуляция начальной задержки не превышает 0,2 нс.

2. 1. 12. Прибор запускается:

• — импульсами обеих полярностей амплитудой от 0,5 до ЗВ. с длительностью фронта не более 30нс и частотой повторения до 100 кГц-,

• — механическим однократным пускателем (кнопкой).

2. 1. 13. Сопротивление входа ВЗ 50± 10 Ом.

2. 1. 14. Электрическая изоляция цепи соединительного шнура питания-относительно корпуса выдерживает без пробоя испытательное напряжение 1500 В, частотой 50 Гц.

Сопротивление изоляции цепи соединительного шнура питания относительно корпуса прибора не менее 100 МОм-, при повышенной влажности не менее ЗМОж; при повышенной температуре не менее 5 МОм.

2. 1. 15. Прибор обеспечивает свои технические характеристики после времени самопрогрева, равного 15 мин.

2. 1. 16. Прибор обеспечивает нормальную работу при питании его от сети переменного тока напряжением 220±22 В, частотой 50±0,5 Гц, содержанием гармоник до 5% и 115± I OQ

±5,75 В, частотой 400 Вц, содержанием гармоник до 5%.

2. 1. 17. Мощность, потребляемая . прибором от сети при номинальном напряжении, не более 45 В-А.

2. I. 18. Прибор допускает непрерывную работу в рабочих условиях в течение 16 ч. при сохранении своих технических характеристик.

2. 1. 19. Напряжение индустриальных радиопомех не более:

80 дБ на частотах от 0,15 до 0,5/ИГщ

74 дБ на частотах от 0,5 до 2,5 МГц-,

66 дБ на-частотах от 2,5 до 30 MTq.

Напряженность поля радиопомех не более:

60 дБ на частотах от 0,15 до 0,5 МГц-,

54 дБ на частотах от 0,5 до 2,5 МГц-,

46 дБ на частотах от 2,5 до 300 МГц.

2. 2. Надежность

2. 2. 1. Наработка на отказ прибора не менее 3000 ч.

2. 2. 2. Средний срок службы прибора 10 лет.

2. 2. 3. Средний ресурс 5000 ч.

2. 2. 4. Срок хранения в отапливаемом помещении — 10 лет, в неотапливаемом — 5 лет.

2. 3. Конструктивные параметры

2. 3. 1. Габаритные размеры прибора не превышают 360X184X238 мм. ,

2. 3. 2. Габаритные размеры укладочного ящика ЗИП не превышают 250Х 175X255 мм.

2. 3. 3. Габаритные размеры транспортной тары не превышают 715x360x450 мм.

2. 3. 4. Масса прибора не более 7 кг.

2. 3. 5. Масса прибора в транспортной таре не более 30 кг.

• 3. СОСТАВ ПРИБОРА

Состав комплекта прибора указан в табл. 1. Принадлежности прибора представлены на рис. 2.

_г                                                     Таблица 1

• — снимите контактодержатель, удерживающий ПУ сверху, отвернув два винта;

• — отверните два винта (для ПУ выходных формирователей ВФ1 и ВФ2 — три винта), крепящие ремонтируемый ПУ к передней панели прибора, осторожно вдвиньте его внутрь прибора;

• — извлеките ПУ вверх, рассоединив разъемы ленточных жгутов;

• — произведите замену элементов на ПУ.

Сборку производите в обратном порядке.

• 10. 2. 3. Замена элементов на ПУ выпрямителя 32 и стабилизатора 33 блока питания производится следующим образом:

• — отверните два винта, крепящие ПУ, и извлеките его из направляющих;

• — произведите замену элементов на ПУ.

Сборку производите в обратном порядке.

• 10. 2. 4. Замена трансформатора Тр1 31 или транзисторов на задней стенке прибора производится следующим образом:

• — отсоедините от розетки блока питания внутри прибора вилку жгута;

• — отверните стопорный винт, крепящий муфту тяги со штоком сетевой кнопки;

• — отверните винт, крепящий защитный экран к блоку питания;

• — отверните четыре винта, крепящие заднюю стенку прибора 37, и осторожно извлеките блок питания.

При замене трансформатора:

• — отпаяйте выводы трансформатора;        ;

• — отверните четыре винта, крепящие трансформатор, произведите его замену.

Сборку производите в обратном порядке.

При замене транзистора:

• — отверните три винта, крепящие защитную крышку со стороны ПУ;

• — отверните два винта, крепящие ПУ выпрямителя 32, и извлеките его из направляющих;

—■ отпаяйте выводы и произведите замену транзистора.

Сборку производите в обратном порядке.

Все резьбовые соединения должны быть законтрены краской.

• 10. 2. 5. Установка прибора на амортизатор ГВ4.458.000 производится (см. приложение 7, рис. 1) следующим образом:

• — извлеките из транспортной тары амортизатор и прикрепите его к рабочему столу;

• — отверните по два винта крепления угольников, предназначенных для соединения прибора с амортизатором;

• — установите прибор ножками- в направляющие скобы амортизатора;

• — установите угольники крепления прибора и заверните по два винта.

• 10. 3. Методы настройки после ремонта

• 10. 3. 1. После ремонта необходимо проверить основные характеристики прибора, приведенные в разделе 2, и при необходимости произвести регулирование.

11..ПОВЕРКА ПРИБОРА

• 11. 1. Введение

Настоящий раздел устанавливает методы и средства периодической поверки прибора и соответствует ГОСТ 8.006-76 «Генераторы импульсов измерительные. Методы и средства поверки».

Порядок поверки прибора определяет ГОСТ 8.002-71.

Периодичность поверки в соответствии с этим государственным стандартом устанавливается:

• — для приборов, подлежащих государственной поверке, — органами государственной метрологической службы;

• — для приборов, подлежащих ведомственной поверке, — органами ведомственной метрологической службы.

Рекомендуемая предприятием-изготовителем периодичность поверки — один раз в год.

• 11. 2. Операции и средства поверки

При проведении поверки производите операции и применяйте средства поверки, указанные в табл. 5.

Основные технические характеристики средств поверки указаны в табл. 6.

• 11. 3. Условия поверки и подготовка к ней

' 11. 3.1. При проведении поверки должны соблюдаться следующие условия:

• — температура окружающей среды 293±5К (20±5°С);

• — атмосферное давление 100±4к/7а (750±30 мм рт. ст.);

• — напряжение источника питания 220±4,4 В, частотой 50±0,5Tq или 115±2,5 В частотой 400± 12 Гц.

Примечание. Допускается проведение поверки в условиях реально существующих в-лаборатории, цехе и отличающихся от нормальных, если они не выходят за пределы рабочих условий на приборы и контрольноизмерительную аппаратуру, применяемую при поверке.

Продолжение табл. 5

табл. 5 образцовых и вспомогательных средств поверки разрешается при-

ППкТ            trtf D О LCl t f 1 ПО T.-Oi/O плигтп Л-     ~ —. .......... ^Г

точностью⁷¹"^{115 а1|алог1|чнь1е} измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой

Примечания. 1. Вместо указанных в

2. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах пли паспоо тах) о государственной пли ведомственной поверке.                                                 . и з н            р

3. Операции по пп. 11.4.3, 11.4.4,  11.4.6—11.4.11 должны производиться только при выпуске прибора из ре

монта.

Таблица 6

• 11. 3. 2. В помещении, в котором производится поверка, не должно быть источников сильных электрических и магнитных полей, которые могут повлиять на результаты измерений, а также механических вибраций и сотрясений.

• 11. 3. 3. Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в разделе 8:

• — установив прибор на рабочее место, обеспечьте естественную Вентиляцию в вертикальном направлении и свободный доступ к прибору при подсоединении к сети питания;

'— соедините проводом зажимы «±» средств поверки и прибора;

• — проверьте включение присоединительных устройств.

• 11. 4. Проведение поверки

11. 4. 1. При проведении внешнего осмотра проверьте комплектность на соответствие разделу 3 и требованиям раздела 6.      '           '

11. 4. 2. Опробование работы прибора производится путем проверки работы прибора при включении «Л» и «fLP» каналов формирования основных импульсов, четкости работы переключателей, плавности органов регулирования и надежности фиксации ручек регулирования в калиброванных точках.

Опробование работы прибора производите путем проверки наличия выходных импульсов на экране осциллографа С1-70 (см. рис. 15).

Проводите измерения в следующем порядке:

• — установите органы управления прибора в следующие положения:

ЗАПУСК — ВНУТР;

ПЕРИОД ms — «0,1 — 1»;

ДЛИТЕЛЬНОСТЬ ns — «0,3—1»;

ЗАДЕРЖКА p-s — «0,1-0,3»;

ПОЛЯРНОСТЬ — «Л».

• — убедитесь в наличии обеих полярностей основного импульса, поочередно переключая кабель с разъема «Л» на «Л», соответственно’ включая кнопки «J L» или «(ТП» в группе ПОЛЯРНОСТЬ;

• — убедитесь в наличии плавно-ступенчатого регулирования длительности импульсов и периода повторения путем поочередного включения поддиапазонов группы ПЕРИОД ms и ДЛИТЕЛЬНОСТЬ ps и поворотом ручек регулирования ПЛАВНО в этих же группах.

Убедитесь в наличии ступенчатого регулирования амплитуды импульсов путем поочередного подсоединения фиксированных аттенюаторов.

Результаты считаются удовлетворительными, если на экране осциллографа С1-70 наблюдаются импульсы соответствующей полярности и обеспечивается плавно-ступенчатое регулирование периода, длительности и амплитуды импульсов.

11. 4. 3. Определение длительности импульсов, погрешности ее установки производите измерителем временных интервалов И2-24 (измерителем И2-24).

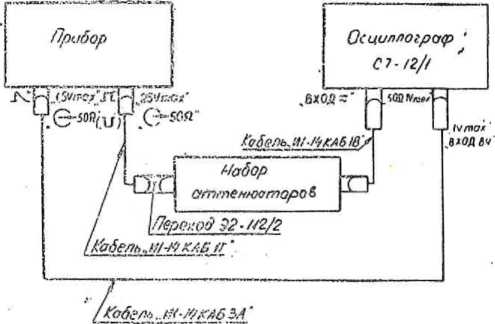

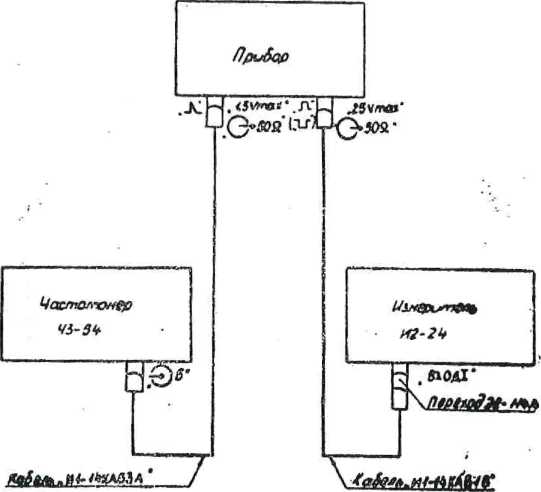

Схема соединения приборов для определения длительности основных импульсов и скважности приведена на рис. 18.

Рис. 18. Схема соединения приборов для определения длительности основных импульсов и скважности

Проводите измерения в каждом поддиапазоне в крайних и калиброванной точках плавного регулирования группы ДЛИТЕЛЬНОСТЬ P-s. Измерения проводите в следующем порядке:

— установите органы управления прибора в следующие положения:

ЗАПУСК - ВНУТР;

ПЕРИОД ms — «0,1 — 1»;

ДЛИТЕЛЬНОСТЬ p-s — нажать кнопку поддиапазона, в котором будут проводиться измерения;

ЗАДЕРЖКА Р-s — «0,1—0,3»;

ПОЛЯРНОСТЬ — «,Т_П»;

установите ручку ПЛАВНО группы ДЛИТЕЛЬНОСТЬ ns в крайнее левое, калиброванное и крайнее правое положения каждого поддиапазона группы ДЛИТЕЛЬНОСТЬ ns и снимите показания;

• — нажмите кнопку «_П_» переключателя группы ПОЛЯРНОСТЬ, подключите вход измерителя И2-24 к выходу «_П_ О 25 V max 50 й» прибора и повторите предыдущую операцию.

Проверку режима ограничения минимально допустимой скважности производите измерителем И2-24 и частотомером 43-54.

Измерение проведите при периоде повторения импульсов 0,01 и 0,1 мс в следующем порядке:

• — органы управления прибора установите в следующие положения:

ЗАПУСК — «ВНУТР»;

ПЕРИОД ms — «0,01—0,1»,

ДЛИТЕЛЬНОСТЬ ns — «0,3—1»;

ЗАДЕРЖКА ns — «0,1—0,3»;

ПОЛЯРНОСТЬ — «_Г1» или «ДЕ»;

• — ручки регулирования ПЛАВНО группы ПЕРИОД ms установите в калиброванное положение, а группы ДЛИТЕЛЬНОСТЬ ns — в крайнее правое положение и снимите показания;

• — нажмите кнопки группы ПЕРИОД ms — «0,1 — 1», а группы ДЛИТЕЛЬНОСТЬ ns — «3—10», установите органы регулирования ПЛАВНО в оговоренные выше положения и снимите показания;

• — скважность рассчитайте путем деления показаний периода повторения импульсов на длительность импульсов.

Результаты считаются удовлетворительными, если измеренные значения длительности импульсов соответствуют значениям, приведенным в табл. 7 и рассветные значения минимальной скважности равны 30±5, при этом должен работать индикатор ПЕРЕГРУЗКА. .<  .

Таблица 7

11. 4. 4. Определение периода повторения импульсов погрешности его установки в калиброванных точках производите частотомером 43-54.

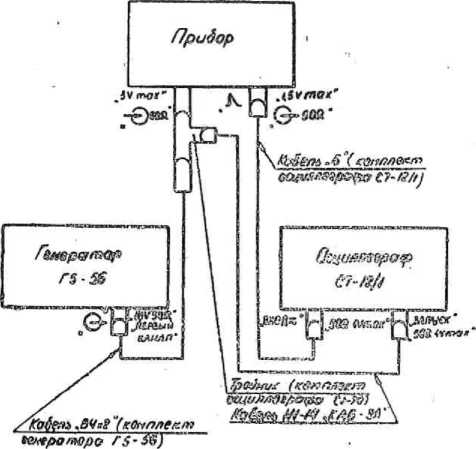

Схема соединения приборов для определения периода повторения импульсов приведена на рис. 19.

Проводите измерения в следующем порядке:

• — установите органы управления прибора в следующие положения:

!         ЗАПУСК — ВНУТР;

ПЕРИОД ms — кнопка поверяемого поддиапазона нажата;

ДЛИТЕЛЬНОСТЬ ps — произвольное;

.. ЗАДЕРЖКА ps — произвольное;

ПОЛЯРНОСТЬ — кнопки не нажаты;

• — установите ручкой регулирования амплитуды синхроимпульса прибора режим оптимальной работы частотомера

)          43-54;

• — проведите измерения периода повторения в крайних и калиброванной точках плавного регулирования группы ПЕРИОД m's каждого поддиапазона.

Результаты считаются удовлетворительными, если измеренные значения периода повторения импульсов соответствуют табл. 8.

11. 4. 5. Определение задержки основного импульса относительно синхроимпульса, погрешность установки задержки в калиброванных точках производите измерителем временных интервалов И2-24.

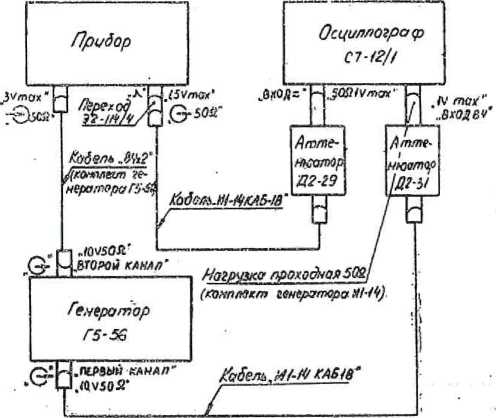

Схема соединения приборов для определения задержки основного импульса относительно синхроимпульса приведена на рис. 20.

Рис. 20. Схема соединения приборов для определения задержки основного импульса относительно синхроимпульса

Проводите измерения в крайних положениях ручки .1 * ,415-НО группы ЗАДЕРЖКА ms и калиброванной точке каждого поддиапазона в следующем порядке:

• — установите органы управления прибора в следующие положения:

ЗАПУСК — ВНУТР;

ПЕРИОД ms — «0,01—0,1»;

ДЛИТЕЛЬНОСТЬ ms — «0,1 —0,3»;

ЗАДЕРЖКА Ms — кнопка проверяемого поддиапазона па жата;

ПОЛЯРНОСТЬ — «1Д»;

• — установите аттенюатор Д2-32;

• — установите ручку регулирования ПЛАВНО групщ,-ЗАДЕРЖКА ms в крайнее левое, калиброванное и кранног правое положения каждого поддиапазона и произведите я. морения временного интервала между основным импульсом и синхроимпульсом;

• произведите аналогичные измерения для основного импульса положительной полярности (нажата кнопка «_П_» группы ПОЛЯРНОСТЬ н подсоединен вход измерителя И2-24 к выходному гнезду «_Г1     25 V max 50 Q» прибора).

Результаты считаются удовлетворительными, если измеренные значения задержки соответствуют табл. 9.

Таблица 9,

Задержка в положении «min» должна быть фиксированной и равной 0±0,02лжс.

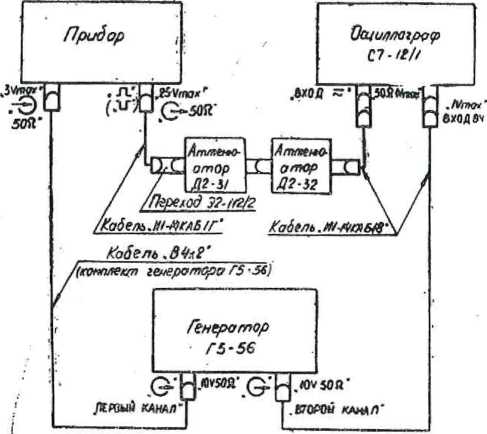

Определение величины паразитной модуляции задержки в диапазоне до 300 нс между синхроимпульсом и основным импульсом производите осциллографом С7-12/1. Схема соединения приборов для определения паразитной модуляции задержки основного импульса относительно синхроимпульса приведена на рис. 21.

Рис. 21. Схема соединения приборов для определения паразитной модуляции задержки основного импульса относительно синхроимпульса, определения длительности фронта и времени нарастания между уровнями 0,1 н 0,97 амплитуды

Измерения проводите в калиброванной точке каждого поддиапазона ЗАДЕРЖКИ в следующем порядке:

• — органы управления прибора установите в следующие поло?кения:

ЗАПУСК — ВНУТР;

ПЕРИОД ms — «0,1 — 1»;

ДЛИТЕЛЬНОСТЬ ns — «0,1—0,3»;

ЗАДЕРЖКА p-s — нажата кнопка проверяемого поддиапазона;

ПОЛЯРНОСТЬ — « Л!» или «гЦ1»;

• — установите аттенюаторы Д2-31 и Д2-32;

—■ выведите изображение фронта импульса на середину экрана с помощью внутренней задержки осциллографа С7-12/1 и ручки ПЛАВНО группы ЗАДЕРЖКА цэ прибора;

• — величину паразитной модуляции задержки определите как половину размытости фронта импульса по осн X при оптимальной синхронизации осциллографа, соответствующей минимальной размытости фронта импульса на экране.

Результаты считаются удовлетворительными, если паразитная модуляция величины задержки в диапазоне до 300нс не более (0,0001 D+0,1) нс.

11. 4. 6. Определение параметров синхроимпульса (длительность импульса, длительность фронта, амплитуды, выбросов и неравномерностей вершины и в паузе) производите осциллографом С7-12/1.

Схема соединения приборов для .определения параметров синхроимпульсов приведена на рис. 22.

Рис. 22. Схема соединения приборов для определения пара метров синхроимпульсов

Проводите измерения в следующем порядке:

• — установите органы управления прибора в следующие положения:

ЗАПУСК — ВНЕШН;

ПЕРИОД — кнопки не нажаты;

ДЛИТЕЛЬНОСТЬ — «0,1—0,3»;

ЗАДЕРЖКА — «0,03—0,1»;

ПОЛЯРНОСТЬ — «_Г1» или «Д..Г»;

• — установите фиксированное значение амплитуды основных импульсов канала II генератора Г5-56 в пределах от 1 до 3 В;

• — установите период повторения импульсов генератора Г5-56 10 мкс;

• — установите фиксированное значение длительности основных импульсов канала И генератора Г5-56 от ОД до 1 мкс;

• — установите ручкой «— 0 +» группы ЗАПУСК прибора режим оптимальной синхронизации;

• — установите органами управления группы ЗАДЕРЖКА генератора Г5-56 изображение на экране осциллографа С7-12/1 синхроимпульс прибора;

• — поверните ручку регулирования ПЛАВНО группы СИНХРОИМПУЛЬС в крайнее правое положение;

• — измерьте длительность синхроимпульса и длительность фронта синхроимпульса;

—■ измерьте величину максимальной ’ амплитуды и диапазон плавного регулирования амплитуды синхроимпульса;

• — измерьте выброс на вершине синхроимпульса, неравномерность вершины и неравномерность в паузе.

Результаты считаются удовлетворительными, если длительность синхроимпульса от 0,1 до 0,3 мкс, длительность фронта не более 10 нс, амплитуда синхроимпульса регулируется от 0,5 до не менее 1,5 В, выброс на вершине, неравномерность вершины и неравномерность в паузе не превышают 10% амплитуды синхроимпульса.

11. 4. 7. Проверка работы прибора в режиме ВЗ производится с использованием генератора Г5-56 и осциллографа С1-70.

Схема соединения приборов для проверки работы генератора в режиме ВЗ приведена на рис. 23.

Производите проверку работы прибора в следующем порядке:

• — установите органы управления прибора в следующие положения:

ЗАПУСК - ВНЕШН;

ПЕРИОД ms — кнопки не нажаты;

ЗАДЕРЖКА ms — «0,1—0,3»;

ДЛИТЕЛЬНОСТЬ ns — «0,1—0,3»;

ПОЛЯРНОСТЬ — «1Т»;

• — установите следующие параметры запускающих iiMiiy.ni. сов с генератора Г5-56;

полярность — «J L»;

амплитуда — 0,5—ЗВ (на входе прибора);

длительность — 0,1 — 1 «дс;

период повторения — не менее 10 ждс;

• — изменяя амплитуду пусковых импульсов в оговоренных пределах и их полярность и устанавливая ручкой «— 0 i „ прибора режим оптимальной синхронизации, убедитесь по экрану осциллографа С1-70 в нормальном функционировании прибора (период повторения импульсов должен соответствовать периоду пусковых импульсов).



  Рис. 23. Схема соединения приборов для проверки рябин,: прибора в режиме ВЗ

  &

  Результаты считаются удовлетворительными, если прибор запускается импульсами обеих полярностей с амплитудой от 0,5 до 3 В и периодом повторения не менее 10 мкс.

  Date of print 11-05-2021-09/38/51

11. 4. 8. Определение величины начальной задержки производите генератором Г5-56 и измерителем 112-24.

Измеритель

№-2<f

,/0 Г 50Г

лооел^ , 6'(еомплелт осциллозродю CT-/2f

Рис. 24. Схема соединения приборов для определения величины начальной задержки

Результаты считаются удовлетворительными, если величина начальной задержки синхроимпульса относительно внешнего пускового импульса не превышает 0,2 мкс.

11. 4. 9. Определение паразитной модуляции Начальной задержки производите осциллографом С7-12/1 и генератором Г5-56.

Схема соединения приборов для определения паразитной модуляции начальной задержки приведены на рис. 25.

Рис. 25. Схема соединения приборов для определения паразитной модуляции начальной задержка

Проводите измерения в следующем порядке:

• — установите органы управления прибора в следующие положения:

ЗАПУСК - ВНЕШН;

ПЕРИОД ms — произвольное;

ДЛИТЕЛЬНОСТЬ ns — «0,1—0,3»;

ЗАДЕРЖКА P-s — «mtn»;

ПОЛЯРНОСТЬ — произвольное;

• — установите следующие параметры запускающих нм пульсов канала I генератора Г5-56:

полярность импульсов — «’1..Г» пли «Л»;

амплитуда — 1,0-—6 S;

длительность — 0,1—0,2 лг/сс;

период повторения — 10 мкс\

■ установите ручкой «— 0 +» группы ЗАПУСК прибора 11 ем' и м о п тп м а л ьной си н х рои изаци и;

— проведите измерения паразитной модуляции начальной задержки.

Паразитную модуляцию начальной задержки определяйте :ак половину размытости фронта синхроимпульса по осн X при оптимальной синхронизации осциллографа С7-12/1, соответствующем минимальной размытости фронта импульса на экране.

Результаты считаются удовлетворительными, если паразитная модуляция задержки основного импульса относительно запускающего импульса не превышает 0,2 нс.

JI. 4. 10. Проверку работы прибора в режиме однократного пуска производите осциллографом С1-70. Схема соединения приборов для проверки режима однократного пуска приведена на рис. 26.

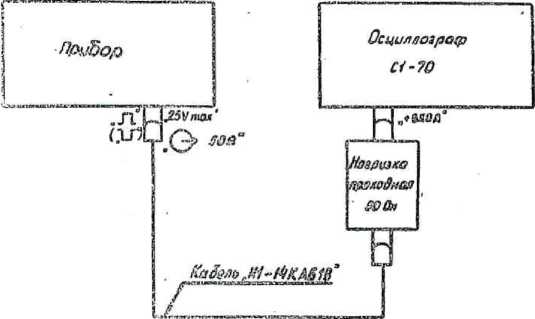

Рис. 26. Схема соединения приборов для проверки режима однократного пуска

Проводите измерения в следующем порядке:

• - ■ установите органы управления прибора в следующие положения:

ЗАПУСК — кнопки не нажаты;

ПЕРИОД ms ■— произвольное;

ДЛИТЕЛЬНОСТЬ us — «3—10», ручка ПЛАВНО в крайнем правом положении;

ЗАДЕРЖКА мз — «0,1—0,3»;

ПОЛЯРНОСТЬ — «Л.»;

• — нажмите несколько, раз кнопку «.     » группы ЗА

ПУСК. убедитесь в наличии импульса на экране осциллографа С1-70.

Результаты считаются удовлетворительными, если при каждом нажатии кнопки «     » группы ЗАПУСК, на экране

осциллографа С1-70 фиксируется импульс.

11.4. 11. Определение сопротивления входа ВЗ производите с помощью осциллографа С1-70 и генератора Г5-56.

Схема соединения приборов для определения сопротивления входа ВЗ приведена на рис. 27.

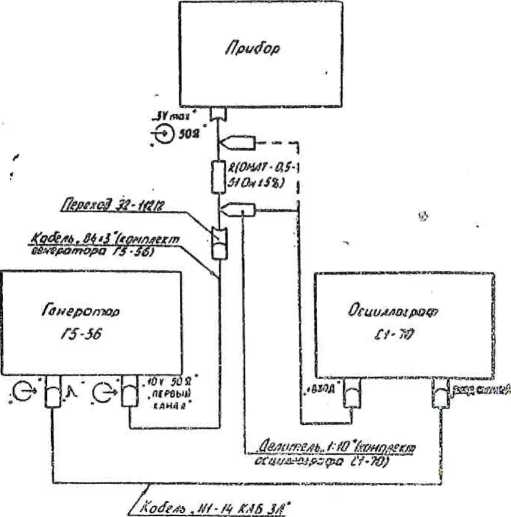

’ Рис. 27. Схема соединения приборов для определения сопротивления входа 133

Проводите измерения в следующем порядке:

• — установите органы управления прибора и следующие положения:

ЗАПУСК — ВНЕШ;

ПЕРИОД ms — произвольное;

ДЛИТЕЛЬНОСТЬ ns — произвольное;

ЗАДЕРЖКА ns — произвольное;

ПОЛЯРНОСТЬ — произвольное;

• — между выходом кабеля цепи запуска и входом прибора подключите резистор ОМЛТ-0,5-51 Ол/±5%;

• — установите следующие параметры импульсов прибора Г5-56;

  Date of print 11-05-2021-09/38/52

полярность — «Л» или «fLP-»; амплитуду — не более 3 В;

длительность — в диапазоне 0,1—0,3 мкс-, период повторения — не менее 0,01 мс.

Измерьте осциллографом С1-70 амплитуду импульса до и после резистора.

Сопротивление входа внешнего запуска R_BX рассчитайте по формуле (3):

где U\ — амплитуда импульса до резистора;

U2 — амплитуда импульса после резистора.

Результаты считаются удовлетворительными, если сопротивление входа внешнего запуска составляет 50± 10 Ом.

11. 4. 12. Определение длительности фронта, времени нарастания между уровнями 0,1 и 0,97 амплитуды импульса проводите осциллографом С7-12/1 в калиброванной точке ПЛАВНО группы АМПЛИТУДА V.

Определение длительности среза импульса проводите осциллографом C7-I2/1 совместно с генератором Г5-56.

Схема соединения приборов для определения длительности фронта основных импульсов и паразитной модуляции задержки приведена на рис. 21.

Схема соединения приборов для определения длительности среза основных импульсов приведена на рис. 28.

Проводите измерение в следующем порядке: .

• — органы управления прибора установите в следующие положения:

ЗАПУСК — ВНУТР;

ПЕРИОД ms — нажата кнопка «0,1 — 1»;

ДЛИТЕЛЬНОСТЬ Ms — «0,1—0,3»;

ЗАДЕРЖКА ms — «0,03—0,1»;

ПОЛЯРНОСТЬ — «Л»;

• — установите набор аттенюаторов Д2-31 и Д2-32;

• — ручку ПЛАВНО группы АМПЛИТУДА V установите в калиброванной точке 20 К;

• — установите коэффициент отклонения осциллографа С7-12/1 в положение 100 mV/деление;

• — установите коэффициент развертки в положение 0,2/is/деление;

—■ ручкой плавного регулирования коэффициента отклонения установите изображение’импульса на экране осциллографа C7-I2/1 равным 8 делениям шкалы;

• — проведите измерения фронта импульса между уровнями 0,1 и 0,9 амплитуды;

Рис. 28. Схема соединения приборов для определения длительности среза основных импульсов

• — проведите измерение времени нарастания импульса между уровнями 0,1 и 0,97 амплитуды;

• — повторите измерения при наборе аттенюаторов Д2-26, Д2-27, Д2-29 и Д2-32.

При измерении времени нарастания между уровнями 0,1 и 0,97 амплитуды установите на экране осциллографа С7-12/1 сначала изображение импульса равным 5 делениям, затем уменьшите коэффициент отклонения по вертикали в 10 раз (в этом случае одно деление' составляет 2% амплитуды), и произведите измерение времени нарастания между уровнями 0,Г и 0,97 амплитуды.

Измените полярность выходного импульса и проведите аналогичные измерения для импульса отрицательной полярности.

Измерение длительности среза выходного импульса проведите в следующем порядке:

• — органы управления прибора установите в следующие положения;

ЗАПУСК — ВНЕШН;

ПЕРИОД tns — произвольное;

ЗАДЕРЖКА ns — «min»-,

ДЛИТЕЛЬНОСТЬ — «0,3—1»;

ПОЛЯРНОСТЬ — «_П»;

• — установите аттенюаторы Д2-31 и Д2-32;

• — осциллограф С7-12/1 и генератор Г5-56 подключите согласно рис. 28;

• — установите коэффициент развертки осциллографа С7-11 не более 5 нс/деление.

Регулируя временной сдвиг между импульсами канала I и II генератора Г5-56 получите изображение длительности среза импульса в центре экрана. Проведите'- измерения длительности среза импульса между уровнями 0,1 и Q,9 амплитуды.

Измените полярность выходного импульса и проведите измерение длительности среза импульса отрицательной полярности.

Результаты считаются удовлетворительными, если при двух наборах аттенюаторов длительность фронта не превышает I нс, время нарастания между уровнями 0,1 и 0,97 амплитуды не превышает 2 нс и длительность среза не превышает 10 нс.

• II. 4. 13. Определение выброса на вершине и неравномерности вершины импульса на участке длительностью до I мкс проводите путем измерения соответствующих параметров компенсационным методом с использованием осциллографа С7-12/1, компенсационных головок, входящих в комплект прибора, источника Б5-29 и вольтметра В7-18.

Схема соединения приборов для определения выброса на вершине и неравномерности вершины на участке вершины длительностью до 1 мкс и амплитуды основного импульса приведена на рис. 29.

Измерения параметров формы вершины импульсов обеих полярностей проводите при амплитуде 20 В -(калиброванная точка) и двух крайних положениях регулятора АМПЛИТУДА V ПЛАВНО.

Проводите измерения в следующем порядке:

• — установите органы управления прибора в следующие положения:

ЗАПУСК — ВНУТР;

ПЕРИОД ms — «0,1—I» ПЛАВНО в крайнем левом положении;

— ЗАДЕРЖКА ns — «0,1—0,3» или «0,3—1» (в зависимости от коэффициента развертки 07—11);

ДЛИТЕЛЬНОСТЬ hs — нажата кнопка поддиапазона (кроме поддиапазона 3—Юлке), в котором проводятся измерения;

ПОЛЯРНОСТЬ — «ТЕ» или «П_р»;

На источнике Б5-29 установите напряжение 15 В.

Полярность напряжения должна соответствовать полярности измеряемого импульса.

(И

Коэффициент отклонения осциллографа С7-12/1 установите 50л«В/деление. Уменьшением напряжения источника Б5-29 получите на экране осциллографа С7-12/1 изображение, аналогичное изображению рис. 30, кривая 1.

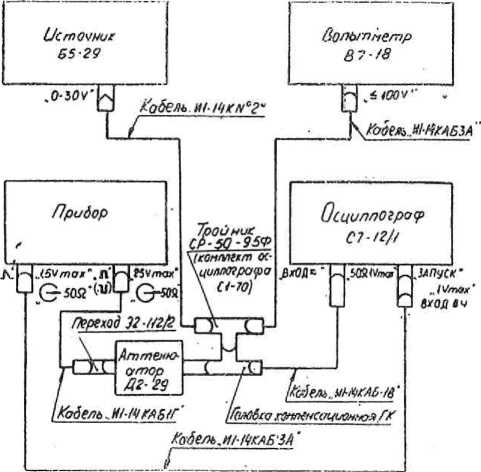

Рис. 29. Схема соединения приборов для определения выброса на вершине импульса, неравномерности вершины на участке длительностью до I мкс п амплитуды основных импульсов

1—осциллограмма при измерении выброса на вершине и неравномерности начальной части вершины импульса; 2 — осциллограмма при измерении амплитуды импульса (напряжение компенсации Ео);  3 — ос

циллограмма запертого состояния компенсационной головки

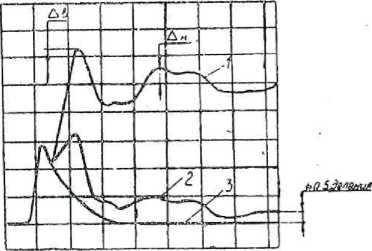

Рис. 30. Осциллограммы формы начальной части вершины импульса положительной полярности при измерении по схеме рис. 29'

Путем перемножения линейного значения на коэффициент отклонения по оси Y измеряются абсолютные значения выброса и неравномерности вершины импульса относительно амплитуды импульса. Амплитуда импульса соответствует напряжению компенсации Ео, измеряемому вольтметром В7-18 в момент отпирания компенсационной головки (см. рис. 30, кривая 2) плюс падение напряжения на диоде компенсационной головки, равное 0,5 В.

Выброс и неравномерность вершины импульса рассчитывайте по формуле (4):

(4)

где Si — выброс (или неравномерность) в процентах;

Ai — линейная величина параметра на экране осциллографа С7-11, деление;

S — коэффициент отклонения по оси Y, с учетом коэффициента передачи компенсационной головки, 5/деление;

Ео — напряжение компенсации, В (см. рис. 30);

0,5 — падение напряжения на диоде, В.

Определение коэффициента отклонения по оси «Y» с учетом коэффициента передачи компенсационной головки произведите путем определения разности показаний вольтметра В7-18 при перемещении изображения вершины импульса с помощью напряжения компенсации на одно деление.

Измерения неравномерности и наклона вершины импульса на участке вершины длительностью от 1 мкс до точки 90% длительности вершины проводите по схеме соединения приборов, изображенной на рис. 31, с использованием осциллографа С1-70. Методика измерения неравномерности и наклона вершины импульса аналогична приведенной выше. Измерение проводите в калиброванной точке плавного регулирования амплитуды выходных импульсов («20 V»).

Результаты считаются удовлетворительными, если выброс на вершине импульса и неравномерность вершины на участке вершины до 4 нс не более 3% амплитуды, неравномерность вершины импульса на участке от 4 до 10 нс не более 1,5% амплитуды, неравномерность и наклон вершины на участке от 10 нс до 90% длительности не более 1% амплитуды.

• 11. 4. 14. Определение максимальной амплитуды импульса положительной и отрицательной полярности, пределов плавного регулирования и погрешности установки в калиброванной точке «20 V» (см. рис. 29) проводите по методике, изложенной в п. 11. 4. 12.

Установите органы управления прибора в следующие положения:

ЗАПУСК — ВНУТР;

ПЕРИОД ms — «0,1 — 1»;

ДЛИТЕЛЬНОСТЬ ns — «0,1—0,3»;

ЗАДЕРЖКА M-s — «0,1—0,3»;

ПОЛЯРНОСТЬ — «_П_» или «п_п»;

Проводите измерения амплитуды импульса в крайних положениях ручки ПЛАВНО группы АМПЛИТУДА Кив калиброванной точке «20 У». Амплитуду импульса определите по формуле (5):

^имп=2 (Ео+0,5) В,                  (5)

где Ео — напряжение компенсации;

0,5 — падение напряжения на диоде компенсационной головки, В.

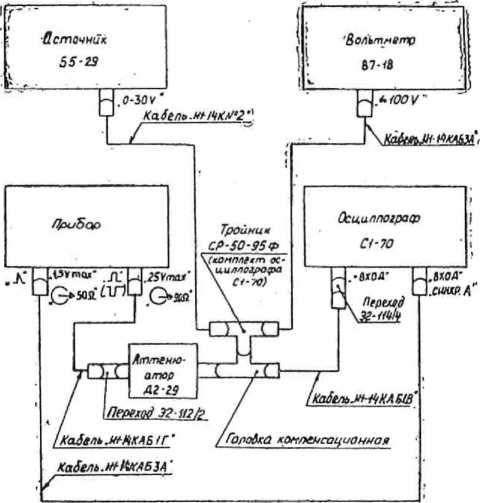

Рис. 31. Схема соединения приборов для определения неравномерности и наклона вершины импульса на участке вершины от 1 мкс до 90% длительности

Результаты измерений считаются удовлетворительными, если максимальная амплитуда импульса не менее 20 В и обеспечивается плавное регулирование в пределах не менее 3 дБ (1,41- раза).

Погрешность установки амплитуды импульса в калиброванной точке не превышает ±10%.

• 11. 5. Оформление результатов поверки

11. 5. 1. Положительные результаты поверки оформите записью в формуляре, заверенной подписью поверителя и оттиском поверительного клейма.

• 11. 5. 2. Для приборов, имеющих отрицательные результаты поверки, должен быть запрещен выпуск в обращение с обязательным погашением поверительного клейма и указанием в документах по оформлению результатов поверки о непригодности прибора.

• 12. ПРАВИЛА ХРАНЕНИЯ

• 12. 1. Срок хранения прибора в отапливаемом хранилище с температурой воздуха от 278 до 313 К (от 5 до 40°С) и относительной влажностью воздуха не более 80% при температуре 298 К (25°С) 10 лет.

Срок хранения в неотапливаемом хранилище с температурой воздуха от 223 до 313 К (от минус 50 до плюс 40°С) и относительной влажностью воздуха не более 98% при температуре 298 К (25°С) 5 лет.

При хранении прибора в неотапливаемом хранилище расконсервацию производите перед, началом применения прибора.

В хранилище не должно быть пыли, паров кислот, щелочей и газов, вызывающих коррозию.

Недопустимо хранение неупакованных приборов, установленных друг на друга.

• 12. 2. Прибор, прибывший к потребителю и предназначенный для эксплуатации ранее 12 месяцев со дня поступления, расконсервируйте, сделайте об этом отметку в разделе 5 формуляра и храпите на стеллаже в отапливаемом хранилище.

Допускается хранение прибора в упаковке.

• 12. 3. Прибор, прибывший для длительного хранения (продолжительностью более 12 месяцев), храните освобожденным от транспортной тары, в законсервированном состоянии.

Не реже одного раза в год необходимо произвести переконсервацию, заменив антикоррозионную бумагу. Комплект ЗИП прибора можно хранить законсервированным до момента применения.

• 12. 4. Если прибор, уже находившийся в-эксплуатации, длительное время не будет эксплуатироваться в рабочих условиях, рекомендуется произвести его консервацию.

Производите консервацию в специально оборудованном помещении при температуре воздуха 293±5 К (20±5°С) и относительной влажности не более 70%.

Температура прибора должна совпадать с температурой помещения или быть несколько выше.

Протрите наружные поверхности прибора, ЗИП, укладочного ящика хлопчатобумажными салфетками, смоченными одним из органических растворителей (бензин авиационный ■ ГОСТ 1012-72, бензин-растворитель резины промышленный ГОСТ 443-76, бензин-растворитель, применяемый в лакокрасочной промышленности ГОСТ 3134-52, трихлорэтилен ГОСТ 9976-70, фреон-113, синтанол ДС-10, монозтаноламин технический ОСТ4 Г0.054.083), затем — сухой хлопчатобумажной салфеткой.

Привяжите к ручкам прибора мешочки с силикагелем.

Оберните укладочный ящик слоем антикоррозионной (ин-гибитированной) бумаги, заклейте швы; затем оберните в один слой парафинированной и оберточной бумаги, сложенной вместе, с наложением ее концов не менее 50 мм и обвяжите шпагатом.

Сделайте отметку о консервации в разделе 5 формуляра.

Соблюдайте следующие правила безопасности при работе с антикоррозионной бумагой:

• — не используйте бумагу для заворачивания продуктов или предметов личного обихода;

• — уберите или сожгите остатки бумаги;

• — вымойте тщательно руки мылом.

• 13. ТРАНСПОРТИРОВАНИЕ

• 13. 1. Тара, упаковка, маркирование упаковки

• 13. 1. 1. Прибор упакован следующим образом: прибор помещен в упаковочную коробку с амортизирующими прокладками.

ЗИП, брошюры технического описания и формуляра помещены в укладочный ящик, снабженный переносной ручкой и замками, позволяющими закрывать и пломбировать его.

На правой боковой стенке и крышке ящика нанесена надпись о принадлежности ЗИП (условное обозначение прибора). На крышке ящика также нанесен заводской номер.

• 13. 1. 2. Прибор в коробке и укладочный ящик с ЗИП помещены в транспортный ящик. Пространство между дном, стенками и крышкой транспортного ящика и наружными стенками коробки и укладочного ящика заполнено до уплотнения амортизирующим материалом.

Транспортный ящик опломбирован двумя пломбами, на его стенки нанесена маркировка.

• 13. 1. 3. Маркирование транспортного ящика заключается в следующем. В центре боковой стенки нанесены:

—• получатель;

• — место назначения.

  Date of print 11 -05-2021 -09/38/52
