КОРРЕКТОРЫ СПГ761 (мод. 761.1, 761.2) Методика поверки

РАЖГ.421412.026 ПМ2

РАЗРАБОТАНА: ЗАО НПФ ЛОГИКА (г. Санкт-Петербург)

СОГЛАСОВАНА: ФГУП ГЦИ СИ ВНИИМС (г.Москва)

Лист утверждения РАЖГ.421412.026 ПМ2 - ЛУ

Содержание

Введение

Приложение 1 Функции преобразования и вычислительные формулы

Приложение 2 Поверочная база данных

Введение

Настоящая методика распространяется на корректоры СПГ761 (мод. 761.1, 761.2; далее -приборы), изготавливаемые по техническим условиям ТУ 4217-057-23041473-2007.

Поверке подвергается каждый прибор при выпуске из производства, при эксплуатации и после ремонта. При эксплуатации поверку проводят с периодичностью один раз в четыре года.

К поверке допускаются приборы без установленной крышки монтажного отсека.

В случае необходимости проверки приборов при значениях входных сигналов, отличных от установленных в настоящей методике, следует определить новые расчетные значения контролируемых параметров по функциям преобразования входных сигналов и вычислительным формулам, приведенным в приложении 1.

Настоящая методика ориентирована на автоматизированную поверку; поверитель должен обладать навыками работы на персональном компьютере.

1 Операции поверки

При поверке выполняют операции, перечень и последовательность проведения которых приведены в таблице 1.1 (знаком "+" отмечены позиции, по которым испытания проводят, знаком "-" - позиции, по которым испытания не проводят).

  • 2 Условия поверки

Испытания проводят при любых значениях факторов:

  • - температура окружающего воздуха - от 18 до 28 °С;

  • - относительная влажность - от 30 до 80 %;

  • - напряжение питания - 220 В ± 30 %.

  • 3 Средства поверки

При поверке используются следующие средства измерений и оборудование:

Таблица 1.1 - Операции поверки

Наименование

Пункт методики

При выпуске из производства и после ремонта

При эксплуатац ии

Внешний осмотр

5.1

+

+

Испытание электрической прочности изоляции

5.2

+

-

Измерение электрического сопротивления изоляции

5.3

+

+

Опробование

5.4

+

+

Проверка соответствия погрешности допускаемым пределам

5.5

+

+

  • - стенд СКС6 (РАЖГ.441461.021)...................................................1 шт.;

  • - коннектор К164 (РАЖГ.685611.212, в комплекте СКС6),.............3 шт.

  • - коннектор К196 (РАЖГ.685611.245 ПС)......................................1 шт.;

  • - коннектор К200 (РАЖГ.685611.249 ПС). . ’’’’ ’’’’’ ’’’’’ ’’’’’ ’’’’ ’’’’’ ’’’’’ ’’’’1 шт.;

  • - коннектор К201 (РАЖГ.685611.250 ПС).......................................1 шт.;

  • - коннектор К255 (РАЖГ.685611.304 ПС).......................................1 шт.;

  • - коннектор К258 (РАЖГ.685611.307 ПС).......................................1 шт.;

  • - заглушка Ф44 (РАЖГ.685611.128 ПС)..........................................1 шт.;

  • - заглушка Ф45 (РАЖГ.685611.129 ПС)..........................................1 шт.;

  • - заглушка Ф56 (РАЖГ.685611.140 ПС)..........................................1 шт.;

  • - заглушка Ф67 (РАЖГ.685611.151 ПС)..........................................4 шт.;

  • - компьютер (Win 98/XP, два свободных СОМ-порта)....................1 шт.;

  • - адаптер АПС70 (РАЖГ.426477.031).............................................1 шт.;

  • - программа ТЕХНОЛОГ1 (РАЖГ.00198-12),..................................1 шт.;

  • - мегаомметр М100/12 (0-500 МОм, 100 В, КТ 5,0).........................1 шт.;

  • - установка для испытания электрической прочности

изоляции УПУ-10М1 (0-1,5 кВ; мощность на стороне высокого напряжения 0,1 кВА)...................................................1 шт.

4 Безопасность

При проведении поверки следует соблюдать "Правила технической эксплуатации электроустановок потребителей", "Правила техники безопасности при эксплуатации электроустановок потребителей" и требования, установленные ГОСТ 12.2.007.0-75.

5 Поверка

5.1 Внешний осмотр

При внешнем осмотре проверяют:

  • - наличие паспорта;

  • - сохранность пломб изготовителя или его официального представителя;

  • - сохранность (читаемость) маркировки, нанесенной на лицевой панели и внутри монтажного отсека.

5.2 Испытание электрической прочности изоляции

Испытание проводят на установке мощностью не менее 0,1 кВА на стороне высокого напряжения, удовлетворяющей требованиям ГОСТ 12997-84.

Соединяют между собой все контакты разъемов испытуемых цепей согласно таблице 5.1. Допускается применять технологические заглушки, в которых выполнены все указанные соединения.

Прикладывают испытательное напряжение поочередно к цепям согласно таблице 5.2. Напряжение следует повышать плавно, начиная с нуля, в течение времени не более 30 с. Изоляцию выдерживают под испытательным напряжением 1 мин, затем напряжение снижают до нуля. Во время проверки не должно наблюдаться пробоя или перекрытия изоляции. Появление коронного разряда или шума при испытании не является признаком неудовлетворительных результатов.

Таблица 5.1 - Состав испытуемых цепей

Наименование цепи

Обозначение разъема

Применяемая заглушка

Силовая

Х1

Ф56

RS232C

Х2

Ф44

RS485/1

Х3

Ф67

RS485/2

Х4

Ф67

Входная

Х7-Х22

Ф45

Сигнализация (вход)

Х5

Ф67

Сигнализация (выход)

Х6

Ф67

Таблица 5.2 - Режимы испытания электрической прочности изоляции

Испытуемые цепи

Испытательное напряжение [В]

Силовая - RS485/1, RS232C, RS485/2, входные, сигнализация (вход), сигнализация (выход)

1500

RS485/1 - RS232C, RS485/2, входная, сигнализация (вход), сигнализация (выход)

500

RS232C - RS485/2, входная, сигнализация (вход), сигнализация (выход)

500

RS485/2 - входная, сигнализация (вход), сигнализация (выход)

500

Входная - сигнализация (вход), сигнализация (выход)

500

  • 1 Содержится на компакт-диске, поставляемом с каждым прибором

  • 2 Допускается использовать иное оборудование с характеристиками не хуже указанных

Испытуемые цепи

Испытательное напряжение [В]

Сигнализация (вход) - сигнализация (выход)

500

5.3 Измерение электрического сопротивления изоляции

Выполняют те же, что в 5.2 соединения контактов разъемов испытуемых цепей.

Подключают мегаомметр поочередно между каждой парой цепей. Отсчет показаний проводят по истечении 1 мин после приложения напряжения к испытуемым цепям или меньшего времени при установившихся показаниях. Показания мегаомметра должны составлять не менее 200 МОм.

5.4 Опробование

5.4.1 Эту и последующие проверки проводят по схеме, приведенной на рисунке 5.1, если не указано иное. Проверки осуществляются под управлением программы ТЕХНОЛОГ, в виде последовательности тестов, в процессе прохождения которых на мониторе компьютера отображаются ход выполнения операций, указания и сообщения для оператора.

Запускают на компьютере программу ТЕХНОЛОГ, и в ее настройках устанавливают профиль "СПГ761.1/2-поверка". Затем выбирают в панели инструментов программы команду "Выполнить выбранные тесты" (кнопка ^), в результате чего начинается выполнение тестов. Если очередной тест закончен успешно, следующий запускается автоматически; при отрицательном результате очередного теста проверки по оставшимся не проводятся.

Для выполнения проверок в прибор должны быть введены настроечные параметры (поверочная база данных), которые автоматически, при запуске тестов, загружаются из его энергонезависимой памяти. Перечень используемых настроечных параметров приведен в приложении 2.

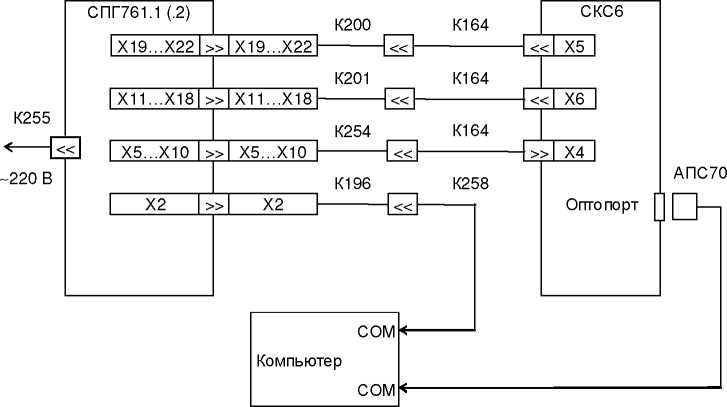

Рисунок 5.1 - Схема проверки

  • 5.4.2 При опробовании осуществляется проверка защиты данных от изменений, которая выполняется в тесте "Защита".

В ходе теста осуществляется попытка изменения параметра 008 при каждом положении переключателя защиты данных. Переключатель устанавливают вручную в верхнее или нижнее положение, руководствуясь указаниями на мониторе.

5.5 Проверка соответствия погрешности допускаемым пределам
  • 5.5.1  Проверка соответствия допускаемым пределам погрешности измерения времени выполняется в тесте "Измерение времени".

В ходе теста контролируется значение периода выходного сигнала таймера на контакте Х2:4, которое должно лежать в диапазоне 2999,750...3000,250 мс (расчетное значение - 3000,000 мс).

  • 5.5.2 Проверка соответствия допускаемым пределам погрешности измерений входных сигналов осуществляется в тестах "Прямые измерения (срез 1)", "Прямые измерения (срез 3)" и "Прямые измерения (срез 5)".

На стенде устанавливаются поочередно наборы значений сигналов согласно таблицам 5.3-5.5, и для каждого набора, не ранее чем через десять секунд после установки, контролируются измеренные значения параметров, перечисленных в этих таблицах, на соответствие допускаемым значениям, указанным там же.

Таблица 5.3 - Тест "Прямые измерения (срез 1)"

Значение сигналов на стенде

Параметр

Расчетное значение

Диапазон допускаемых показаний

Тт1, Тт4, Тт7, Тт10 [°С]

-51,52

-51,62 ..

-51,42

R=79,7 Ом

Тт2, Тт5, Тт8, Тт11 [°С]

-50,75

-50,85 ..

-50,65

10=0,025 мА

Тнв [°С]

-47,13

-47,23 ..

-47,03

11=0,025 мА

АРт1, АРт7 [кПа]

0,5

0,4 ..

0,6

12=0,025 мА

Рт1-Рт12 [МПа]

0,005

0,004 ..

0,006

13=0,025 мА

Фит1-Фит12 [%]

0,5

0,4 ..

0,6

F0=0,610351 Гц

Qot2, Qot83/ч]

5

4 ..

6

F1=0,610351 Гц

0от37Оот57Оот9Г0отТ1[м3/чП

0,61035

0,61005 ..

0,61066

gT4, gT6, gT10, gT12 [кг/ч]

0,61035

0,61005 ..

0,61066

Таблица 5.4 - Тест "Прямые измерения (срез 3)"

Значение сигналов на стенде

Параметр

Расчетное значение

Диапазон допускаемых показаний

Тт1, Тт4, Тт7, Тт10 [°С]

26,72

26,62 ..

26,82

Тт2, Тт5, Тт8, Тт11 [°С]

26,31

26,21 ..

26,41

Тт3, Тт6, Тт9, Тт12 [°С]

24,30

24,20 ..

24,40

R=110,4 Ом

I0=5 мА

I1=5 мА

I2=5 мА

I3=5 мА

Тнв [°С]

24,30

24,20 ..

24,40

АРт1, АРт7 [кПа]

100

99,9 ..

100,1

Рт1-Рт12 [МПа]

1

0,999 ..

1,001

Фит1-Фит12 [%]

100

99,9 ..

100,1

рт1, рт7 [кг/м3]

0,67187

0,66690 ..

0,67685

F0=19,53125 Гц

рт2-рт6, рт8-рт12 [кг/м3]

0,61250

0,61240 ..

0,61260

F1=19,53125 Гц

hrr2, hrr5, hn^, hrr11 [МДж/м3]

21,875

21,860 ..

21,890

Рб [МПа]

0,01000

0,00992 ..

0,01008

Qot2, Qot83/ч]

1000

999 ..

1001

Qот3, Qот5, Qот9, Qот11 [м3/ч]

19,531

19,521 ..

19,541

gT4, gT6, gT10, gT12 [кг/ч]

19,531

19,521 ..

19,541

Таблица 5.5 - Тест "Прямые измерения (срез 5)"

Значение сигналов на стенде

Параметр

Расчетное

значение

Диапазон допускаемых показаний

R=141,2 Ом

I0=20 мА

I1=20 мА

I2=20 мА

I3=20 мА

F0=312,5 Гц

F1=312,5 Гц

Тт1, Тт4, Тт7, Тт10 [°С]

107,11

107,00 ... 107,21

Тт2, Тт5, Тт8, Тт11 [°С]

105,44

105,34 ... 105,54

Тт3, Тт6, Тт9, Тт12 [°С]

96,26

96,16 ... 96,36

Тнв [°С]

96,26

96,16 ... 96,36

рт1, рт7 [кг/м3]

10

9,995 ... 10,005

рт2-рт6, рт8, рт11 [кг/м3]

0,8

0,7999 ... 0,8001

hrr2, hrr5, hn^, hrr11 [МДж/м3]

50

49,985 ... 50,015

Рб [МПа]

0,16

0,15992 ... 0,16008

Qот3, Qот5, Qот9, Qот11 [м3/ч]

312,50

312,34 ... 312,66

gr4, gr6, gr10, gr12 [кг/ч]

312,50

312,34 ... 312,66

  • 5.5.3 Проверка соответствия допускаемым пределам погрешности вычислений выполняется в тесте "Вычисления".

На стенде устанавливаются значения R=673,3 Ом, {I0, I1}=10 мА, {I2, I3}=0,025 мА, {F0, F1}=

1250 Гц.

В корректоре выполняется команда СБРОС, вводится время пуска 021=09-53-00 и выполняется команда ПУСК. Далее постоянно контролируется значение параметра 021, и после того как 021>10-00-10, контролируются значения суточных архивных параметров, перечисленных в таблице 5.6, на соответствие допускаемым значениям, указанным там же.

Таблица 5.6 - Тест "Вычисления"

Параметр

Расчетное значение

Диапазон допускаемых показаний

Qt1, Qt7

13405,1

13402,4 .

. 13407,8

Qt2, Qt8

9008,12

9006,32 .

. 9009,92

Qt3, Qt9

3648,49

3647,76 .

. 3649,22

Qt4, Qt10

3/ч]

588,322

588,204 .

. 588,434

Qt5, Qt11

3648,48

3647,75 .

. 3649,21

Qt6, Qt12

588,322

588,204 .

. 588,434

Qa 1, Qa2, Qa3

26061,7

26056,5 .

. 26066,9

Qп4, Qn5, Qn6

4825,13

4824,16 .

. 4826,09

Gt1, Gt7

10289,2

10287,1 .

. 10291,2

Gt2, Gt8

6124,62

6123,40 .

. 6125,85

Gt3, Gt9

2480,61

2480,11 .

. 2481,10

Gt4, Gt 10

[кг/ч]

400,000

399,920 .

. 400,080

Gt5, Gt11

2480,61

2480,11 .

. 2481,10

Gt6, Gt12

400,000

399,920 .

. 400,080

Gnl, Gn2, Gn3

18894,4

18890,6 .

. 18898,2

Gn4, Gn5, Gn6

3280,61

3279,95 .

. 3281,27

Vt1, Vt7

1340,51

1340,24 .

. 1340,78

Vt2, Vt8

900,812

900,632 .

. 900,992

Vt3,Vt9,

364,849

364,776 .

. 364,922

Vt4, Vt10

3]

58,8322

58,8204 .

. 58,8434

Vt5,Vt11

364,848

364,775 .

. 364,921

Vt6, Vt12

58,8322

58,8204 .

. 58,8434

Vnl, Vn2, Vn3

2606,17

2605,65 .

. 2606,69

Vn4, Vn5, Vn6

482,513

482,416 .

. 482,609

Mt1, Mt7

1028,92

1028,71 .

. 1029,12

Mt2, Mt8

612,462

612,340 .

. 612,585

Mt3, Mt9

248,061

248,011 .

. 248,110

Mt4, Mt 10

[кг]

40,0000

39,9920 .

. 40,0080

Mt5, Mt11

248,061

248,011 .

. 248,110

Mt6, Mt 12

40,0000

39,9920 .

. 40,0080

Mnl, Mn2, Mn3

1889,44

1889,06 .

. 1889,82

Mn4, Mn5, Mn6

328,061

327,995 .

. 328,127

5.6 Оформление результатов

Результаты поверки оформляются записью в паспорте прибора с указанием результата и даты проведения. Запись удостоверяется подписью поверителя и, при положительных результатах поверки, оттиском клейма поверителя в паспорте и на пломбе, расположенной на задней стенке прибора.

Приложение 1

Функции преобразования и вычислительные формулы

П1.1 Номинальная функция преобразования сигналов сопротивления, сответствующих температуре, выражается характеристиками термопреобразователей Pt100, Pt50, 100П, 50П, 100М и 50 М.

П1.2 Номинальная функция преобразования сигналов тока, сответствующих температуре, выражается формулой

T = Thh + Kt-{(Tbh - Thh)-(Jt - Jhh)/(Jbh - Jhh) - Tcm}                 (П1.1)

где

Т - температура, °С ;

ТВН - верхний предел диапазона измерений температуры, °С;

ТНН - нижний предел диапазона измерений температуры, °С;

JT - входной сигнал, соответствующий температуре, мА;

JBH - верхний предел диапазона изменений входного сигнала, мА;

JHH - нижний предел диапазона изменений входного сигнала, мА;

ТСМ - поправка на смещение нуля характеристики преобразования, °С;

КТ - поправка на крутизну характеристики преобразования.

П1.3 Номинальная функция преобразования сигналов тока, соответствующих объемному расходу, выражается формулой

Qo = Kq-(Qbh-(Jq - Jhh)/(Jbh - Jhh) - Qcm)                       (П1.2)

где

Qо - объемный расход при рабочих условиях, м3/ч;

Qbh - верхний предел диапазона измерений объемного расхода, м3/ч;

JQ - входной сигнал, соответствующий объемному расходу, мА;

JBH - верхний предел диапазона изменений входного сигнала, мА;

JHH - нижний предел диапазона изменений входного сигнала, мА;

Qcm - поправка на смещение нуля характеристики преобразования, м3/ч;

KQ - поправка на крутизну характеристики преобразования.

П1.4 Номинальная функция преобразования сигналов тока, соответствующих массовому расходу, выражается формулой

g = Kg-(gBH'(Jg - Jhh)/(Jbh - Jhh) - gcM)                          (П1.3)

где

g - массовый расход, т/ч;

gBH - верхний предел диапазона измерений массового расхода, т/ч;

Jg - входной сигнал, соответствующий массовому расходу, мА;

JBH - верхний предел диапазона изменений входного сигнала, мА;

JHH - нижний предел диапазона изменений входного сигнала, мА;

gCM - поправка на смещение нуля характеристики преобразования, т/ч;

Kg - поправка на крутизну характеристики преобразования.

П1.5 Номинальная функция преобразования сигналов частоты, соответствующих объемному расходу, выражается формулами

Qo = Kq-(Qbh-(Fq - Fhh)/(Fbh - Fhh) - Qcm)                     (П1.4)

Qo = Knp<KT<Ke<FQ   - для расходомеров ИРВИС-К-300       (П1.5)

где

Qо - объемный расход рабочих условиях, м3/ч;

Qbh - верхний предел диапазона измерений объемного расхода, м3/ч;

FQ - входной сигнал, соответствующий объемному расходу, Гц;

FBH - верхний предел диапазона изменений входного сигнала, Гц;

FHH - нижний предел диапазона изменений входного сигнала, Гц;

QCM - поправка на смещение нуля характеристики преобразования, м3/ч;

KQ - поправка на крутизну характеристики преобразования;

КПР - коэффициекнт, м^с/ч; вычисляется по индивидуальным градуировочным характеристикам расходомера ИРВИС-К-300;

Ке - коэффициент расширения газа; вычисляется по ФР.1.29.2003.00885;

КТ - поправка на температурное расширение материала расходомера.

П1.6 Номинальная функция преобразования сигналов частоты, соответствующих массовому расходу, выражается формулой

g = Kg-(gBH-(Fg - Fhh)/(Fbh - Fhh) - gcM)                        (П1.6)

где

g - массовый расход, т/ч;

gBH - верхний предел диапазона измерений массового расхода, т/ч;

Fg - входной сигнал, соответствующий массовому расходу, Гц;

FBH - верхний предел диапазона изменений входного сигнала, Гц;

FHH - нижний предел диапазона изменений входного сигнала, Гц; gCM - поправка на смещение нуля характеристики преобразования, т/ч;

Kg - поправка на крутизну характеристики преобразования.

П1.7 Номинальная функция преобразования числоимпульсных сигналов, соответствующих объему, выражается формулой

V = q^n                                         (П1.7)

где

  • V - объем, м3;

qИ - цена импульса, м3;

n - количество импульсов, поступившее на вход прибора.

П1.8 Номинальная функция преобразования числоимпульсных сигналов, соответствующих массе, выражается формулой

M = gn-n                                            (П1.8)

где

М - масса, т;

gИ - цена импульса, т;

n - количество импульсов, поступившее на вход прибора.

П1.9 Номинальная функция преобразования сигналов тока, соответствующих перепаду давления, выражается формулой

ДР = Kap-(APbh-(IJap - JhhI(y ^HJap - Jhh)/(Jвн - Jhh)y - APcm)            (П1.9)

где

ДР - перепад давления, кПа (кгс/м2);

ДРВН - верхний предел диапазона измерений перепада давления, кПа (кгс/м2);

- входной сигнал, соответствующий перепаду давления, мА;

JBH - верхний предел диапазона изменений входного сигнала, мА;

JHH - нижний предел диапазона изменений входного сигнала, мА;

  • Y - показатель степени; у=1 при линейной характеристике

преобразователя перепада давления, у=2 - при квадратичной;

ДРСМ - поправка на смещение нуля характеристики преобразования, кПа (кгс/м2);

КДР - поправка на крутизну характеристики преобразования.

П1.10 Номинальная функция преобразования сигналов тока, соответствующих давлению (абсолютному, избыточному, барометрическому), выражается формулой

P = Kp-(Pbh-(Jp - Jhh)/(Jbh - Jhh) - Pcm) + Pct                    (П1.10)

где

P - давление, МПа (кгс/см2);

РВН - верхний предел диапазона измерений давления, МПа (кгс/см2);

JP - входной сигнал, соответствующий давлению, мА;

JBH - верхний предел диапазона изменений входного сигнала, мА;

JHH - нижний предел диапазона изменений входного сигнала, мА;

РСТ - поправка на высоту водяного столба в импульсной трубке, МПа (кгс/см2);

РСМ - поправка на смещение нуля характеристики преобразования, МПа (кгс/см2);

KP - поправка на крутизну характеристики преобразования.

П1.11 Номинальная функция преобразования сигналов тока, соответствующих плотности, выражается формулой

Р = Рнн + (Рвн - РннШр - Jhh)/(Jвн - Jhh)                   (П1.11)

где

Р - плотность, кг/м3;

Р Вн - верхний предел диапазона измерений плотности, кг/м3;

Р нн - нижний предел диапазона измерений плотности, кг/м3;

JBH - верхний предел диапазона изменения входного сигнала, мА;

Jhh - нижний предел диапазона изменения входного сигнала, мА;

Jp - входной сигнал, соответствующий плотности, мА.

П1.12 номинальная функция преобразования сигналов тока, соответствующих удельной теплоте сгорания, выражается формулой

h = hHH + (hBH - hn.|.. - Jhh)/(Jвн - Jhh)                      (П1.12)

где

h - удельная теплота сгорания, МДж/м3;

hBH - верхний предел диапазона измерений удельной теплоты сгорания, МДж/м3;

hHH - нижний предел диапазона измерений удельной теплоты сгорания, МДж/м3;

JBH - верхний предел диапазона изменения входного сигнала, мА;

JHH - нижний предел диапазона изменения входного сигнала, мА;

Jh - входной сигнал, соответствующий удельной теплоте сгорания, мА.

П1.13 номинальная функция преобразования сигналов тока, соответствующих относительной влажности, выражается формулой

ф =фНН + (фВН - фНИ)С^ - JHH)/(Jвн - JhH                    (П1.13)

где

Ф - относительная влажность газа, %;

фВН - верхний предел диапазона измерений относительной влажности, %;

фНН - нижний предел диапазона измерений относительной влажности, %;

JBH - верхний предел диапазона изменения входного сигнала, мА;

JHH - нижний предел диапазона изменения входного сигнала, мА;

J9 - входной сигнал, соответствующий относительной влажности газа, мА.

П1.14 вычисление массового расхода влажного газа при рабочих условиях при применении метода переменного перепада давления выполняется по формулам:

GBrM = 3,6<’^£/Пт12/4%|гК|г(0,002^АР'РР|;Г)1/2 - для сужающих устройств            (П1.14)

GBrM = рРВГ1/2^рВд-1/2^{1 + 0,000189-(Т - 20)}-к-АР   - для сужающих устройств Gilflo   (П1.15)

GBrM = 3,6гА^/пЧ')1/4<(),()()2^ЛР'Р|,|;Г)|/2 - для напорных устройств                     (П1.16)

£ = 1 - ВвЛР/(Р;;к 1000) - для напорных устройств Annubar                       (П1.17)

d = d20-{1 + Рд- - 20)}                                                                  (П1.18)

рРВГ = рРСГ + фрП.МАХ                                                                (П1.19)

Ррсг = 2893,1655-рС-{Ра - фтап,МАх)}/{(Т + 273,15)-К}                                    (П1.20)

где

G|;|-\i - массовый расход при рабочих условиях, кг/ч;

Е - коэффициент скорости входа; вычисляется по ГОСТ 8.586.1-2005... |ОСТ 8.586.5-2005;

С - коэффициент истечения; вычисляется по ГОСТ 8.586.1-2005...ГОСТ 8.586.5-2005;

£ - коэффициент расширения; в зависимости от типа сужающего устройства вычисляется по ГОСТ 8.586.1-2005...ГОСТ 8.586.5-2005, ,д 50-411-83 или по (П1.17);

d - диаметр отверстия сужающего устройства при рабочей температуре, мм;

ЛР - перепад давления на сужающем устройстве, кПа;

рРВГ - плотность влажного газа при рабочих условиях, кг/м3; измеряется либо вычисляется по (П1.19);

рРСГ - плотность при рабочих условиях сухой части влажного газа, кг/м3; рС - плотность сухого газа газа при стандартных условиях , кг/м3;

рВд - плотность воды при стандартных условиях , кг/м3;

ф - относительная влажность, в долях единицы;

РВп.Мах - максимальное давление водяного пара, содержащегося в газе, МПа;2 рВП \АХ - максимальная плотность водяного пара, кг/м3;2

вТ - коэффициент температурного расширения материала измерительного участка трубопровода, 1/°С;

Ра - абсолютное давление газа, МПа;

Т - температура газа, °С;

d20 - диаметр отверстия сужающего устройства при 20 °С, мм;

D - внутренний диаметр трубопровода, мм;

вд - коэффициент температурного расширения материала сужающего устройства, 1/°С;

Кш - коэффициент шероховатости трубопровода;

Кп - коэффициент притупления входной кромки диафрагмы; для других СУ К=1;

к - показатель адиабаты, вычисляется по ГОСТ 30319.1-96;

К - коэффициент сжимаемости; вычисляется по уравнению ВНИЦ СМВ, уравнению GERG-91мод. или методу NX-19 мод.;

А - коэффициент расхода для напорных устройств;

ВН - коэффициент, зависящий от конструкции датчика;

k - коэффициент расхода по воде; задается в виде таблицы к=1(ЛР).

П1.15 Вычисление массового расхода влажного газа при применении датчиков объемного расхода выполняется по формуле

GBrM = А-{1 + рг-(Т - 20)Г<) •р.-.                      (П1.21)

где

GBrM - массовый расход влажного газа, кг/ч;

А - поправочный коэффициент расхода; А=(0,8...1,2);

вТ - коэффициент температурного расширения материала измерительного участка трубопровода, 1/°С;

Т - температура газа, °С;

QО - объемный расход при рабочих условиях, м3/ч;

pPBF - плотность влажного газа при рабочих условиях, кг/м3.

П1.16 Вычисление массового расхода сухой части газа выполняется по формуле

GcrM = Gbfm(1 - Ф • Рвпмах/P pbf )                        (П1.22)

где

Gcfm - массовый расход сухой части газа, кг/ч;

Gbfm - массовый расход влажного газа при рабочих условиях, кг/ч; рВПМАХ - максимальная плотность водяного пара, кг/м3;

рРВГ - плотность влажного газа при рабочих условиях, кг/м3.

Ф - относительная влажность, в долях единицы.

П1.17 Вычисление объемного расхода при рабочих и стандартных условиях выполняется по формулам:

Qo = k-GcFM/ppcr + (1 - k)-GBFM/PPBF                  (П1.23)

Q = k-GoFM/Po + (1 - k)-GBFM/PcBF                     (П1.24)

где

Qo - объемный расход при рабочих условиях, м3/ч;

Q - объемный расход при стандартных условиях, м3/ч;

GCFM - массовый расход сухой части газа, кг/ч;

GBFM - массовый расход влажного газа при рабочих условиях, кг/ч;

pPCF - плотность сухой части газа при рабочих условиях, кг/м3;

P pBF - плотность влажного газа при рабочих условиях, кг/м3.

pCBF - плотность влажного газа при стандартных условиях, кг/м3; pCBF=pPBF

при Т=Тс и Р=Рс по (П1.19);

рС - плотность сухого газа газа при стандартных условиях , кг/м3;

k - коэффициент; при k=1 вычисляется объемный расход сухой части

влажного газа, при k=0 - объемный расход влажного газа.

П1.18 Вычисление объема при стандартных условиях выполняется по формулам:

  • - при использовании преобразователей перепада давления и преобразователей расхода с выходным сигналом частоты и тока

V = jQ-dt                                            (П1.25)

Ч

  • - при использовании преобразователей объемного расхода с числоимпульсным выходным сигналом

n(t2)       ф                                                          n(tz)

V = kqИ j (1-ф'Рвп МАХ)P'■ dn(t) + (1-k)qИ j dn(t)    (П1.26)

n(t1)          PPBF         Pc                              n(t1) PCBF

- при использовании преобразователей массового расхода с числоимпульсным выходным сигналом

n(t2)

V = k gj (1-

n(t1)

Ф Рвпмах ) ,_L ■ dn(t) + (1-k) g И j 1

pc                            n(t1) P CBF

PPBF

dn(t)

(П1.27)

где

V - объем сухого или влажного газа при стандартных условиях, м3;

Q - объемный расход при стандартных условиях, м3/ч; рС - плотность сухого газа газа при стандартных условиях , кг/м3;

рСВГ - плотность влажного газа при стандартных условиях, кг/м3; рСВГРВГ при Т=Тс и Р=Рс по (П1.19);

рВП мАХ - максимальная плотность водяного пара, кг/м3;

рРВГ - плотность влажного газа при рабочих условиях, кг/м3.

ф - относительная влажность газа, в долях единицы;

qИ - цена импульса входного сигнала, м3;

дИ - цена импульса входного сигнала, т;

k - коэффициент; при k=1 вычисляется объемный расход сухой части влажного газа, при k=0 - объемный расход влажного газа;

t1, t2 - время начала и окончания интервала вычислений, ч;

n - количество импульсов входного сигнала.

П1.19 Вычисление массы выполняется по формулам:

- при использовании преобразователей перепада давления и преобразователей расхода с

выходным сигналом частоты и тока

- при использовании

сигналом

- при использовании

сигналом

t2

M = J{k'G вгм + (1 - k) G сгм } dt t1

преобразователей объемного расхода с числоимпульсным

n(t2)

M = q. J {k(1   'p-       ) Ррвг

n(tj)                ррвг

+ (1 -k) Ррвг }dn(t)

преобразователей массового расхода с числоимпульсным

n(t2)

M = ди J {k(1-

n(t1)

ф' Рвпмах ) + (1 - k)} dn(t) ррвг

(П1.28)

выходным

(П1.29)

выходным

(П1.30)

где

М - масса, кг;

GcrM - массовый расход сухой части газа, кг/ч

GBrM - массовый расход влажного газа при рабочих условиях, кг/ч; рВП мАХ - максимальная плотность водяного пара, кг/м3;

рРВГ - плотность влажного газа при рабочих условиях, кг/м3.

ф - относительная влажность газа, в долях единицы;

ци - цена импульса входного сигнала, м3;

ди - цена импульса входного сигнала, т;

k - коэффициент; при k=1 вычисляется объемный расход сухой части влажного газа, при k=0 - объемный расход влажного газа;

t1, t2 - время начала и окончания интервала вычислений, ч;

n - количество импульсов входного сигнала.

П1.20 вычисление средних значений удельной теплоты сгорания, температуры, перепада давления и расхода при рабочих условиях выполняется по формулам:

давления,

h ГС =

t2

J h Г Q dt

_t1______________________

t2

J Q-Л

t1

(П1.31)

t2

J X-+ (1-г) О- Yotc )}- dt

Хср =-*             -                                      (П1.32)

Г (t2 -ti) + (1-r)Jo(Y- Yotc)dt

t1 где

hrc - средняя удельная теплота сгорания, МДж/м3;

hr - удельная теплота сгорания, МДж/м3;

Q - объемный расход при стандартных условиях, м3/ч;

X - осредняемый параметр;

ХСР - среднее значение параметра Х;

Y - объемный расход при рабочих условиях или перепад давления; Yotc - уставка на "отсечку самохода", соответствующая параметру Y; o(Y-Yotc) - единичная функция; o(Y-Yotc)=1 при Y>Yotc, o(Y-Yotc)=0 при y<yotc;

t1, t2 - время начала и окончания интервала вычислений, ч;

r - константа; r={0; 1}; при r=1 осреднение параметра X ведется независимо от значения параметра Y, при r=0 осреднение параметра X ведется только на тех интервалах времени, когда Y >Yotc

П1.21 Вычисление сверхлимитного объема газа и объема газа, потребленного сверх среднесуточной нормы, выполняется по формулам:

t2

Vi = J (Q - Q л ) a(Q - Q л ) dt t

24

24

J Q dt - Vch     - при

J Q dt >Vch

0

0

VC =

24

0              - при

k

J Q dt< Vch

0

где

Vi - сверхлимитный объем, м3;

(П1.33)

(П1.34)

Vc - объем сверх среднесуточной нормы, м3;

Q - объемный расход при стандартных условиях, м3/ч; VCH - среднесуточная норма, м3;

QЛ - лимит расхода по потребителю, м3/ч;

o(Q-Qi) - единичная функция; o(Q-Q^=1 при Q>Q;i, o(Q-Q^=0 при Q<Qi t1, t2 - время начала и окончания интервала вычислений, ч.

Приложение 2

Поверочная база данных

Параметр и значение

Параметр и значение

Параметр и значение

Параметр и значение

003=1050100022

034к04н00=040

114т02н00=-3,15

100т05=5

004=1050002022

034к04н01=312,5

114т02н01=03302

101 т05н00=2

031 н00=111111111111

034к04н06=312,5

115т02н00=10

101 т05н01=1

031 н01=111111

034к04н07=0

115т02н01=0

102т05н00=12

012=1

037н00=760

120т02=5000

102т05н01=100

020=01-01-07

037н01=03208

124т02=00

102т05н02=0

021=01-00-00

040н00=20

125т02н05=0,8858

105т05н00=0

024=10

040н01=03304

125т02н06=0,0668

105т05н01=03204

027н00=1

100т01=1

125т02н08=0,6799

106т05н00=32

027н01=6

101 т01 н00=1

100т03=3

106т05н01=03207

030н00=00

101 т01 н01=0

101 т03н00=2

107т05н00=0,6799

030н01=0,00001

102т01 н00=2

101 т03н01=0

107т05н01=03205

030н02=0,00001

102т01 н01=100

102т03н00=12

109т05н00=400

030н03=0,00001

102т01 н02=0,00001

102т03н01=100

109т05н01=03403

032к01 н00=010

102т01 н03=0

102т03н02=0

113т05н00=0,9

032к01 н01=100

103т01 н00=74

105т03н00=0

113т05н01=03203

032к01 н05=1

103т01 н01=0

105т03н01=03204

114т05н00=16.85

032к02н00=060

103т01 н02=1,003857

106т03н00=32

114т05н01=03302

032к02н01=1000

105т01 н00=0

106т03н01=03207

115т05н00=10

032к02н05=10

105т01 н01=03204

107т03н00=0,6779

115т05н01=0

032к03н00=040

106т01 н01=1

107т03н01=03205

120т05=5000

032к03н01=1

107т01 н00=7,53912

109т03н00=400

124т05=00

032к04н00=120

107т01 н01=03206

109т03н01=03401

125т05н05=0,8858

032к04н01=100

110т01н00=60

113т03н00=0,9

125т05н06=0,0668

032к04н02=0,0

110т01н01=03201

113т03н01=03203

125т05н08=0,6799

032к05н00=102

110т01н02=0

114т03н00=16,85

100т06=6

032к05н01=0,8

110т01н03=0

114т03н01=03303

101 т06н00=0

032к05н02=0,6

113т01н00=1.081

115т03н00=10

101 т06н01=0

032к06н00=112

113т01н01=03203

115т03н01=0

102т06н00=12

032к06н01=10,0

114т01н00=50

120т03=5000

102т06н01=100

032к06н02=0,05

114т01н01=03301

124т03=00

102т06н02=0

032к07н00=092

115т01н00=10

125т03н05=0,8858

105т06н00=0

032к07н01=50

115т01н01=5

125т03н06=0,0668

105т06н01=03204

032к07н02=20

115т01н02=0

125т03н08=0,6799

106т06н00=32

032к08н00=032

115т01н03=0

100т04=4

106т06н01=03207

032к08н01=0,16

120т01=5000

101 т04н00=0

107т06н00=0,6799

033к01 н00=023

124т01=00

101 т04н01=1

107т06н01=03205

033к01 н01=110

125т01 н00=89,27

102т04н00=12

109т06н00=400

033к01 н02=-60

125т01 н01=2,26

102т04н01=100

109т06н01=03404

033к02н00=043

125т01 н02=1,07

102т04н02=0

113т06н00=3,997

033к02н01=110

125т01 н03=0

105т04н00=0

113т06н01=03203

033к02н02=-60

125т01 н04=0,01

105т04н01=03204

114т06н00=16,85

033к03н00=063

125т01 н05=0,04

106т04н00=32

114т06н01=03303

033к03н01=110

125т01 н06=4,3

106т04н01=03207

115т06н00=10

033к03н02=-60

125т01 н07=3,05

107т04н00=0,6799

115т06н01=0

033к04н00=063

100т02=2

107т04н01=03205

120т06=5000

033к04н01=110

101 т02н00=0

109т04н00=400

124т06=00

033к04н02=-60

101 т02н01=0

109т04н01=03402

125т06н05=0,8858

034к01 н00=030

102т02н00=12

113т04н00=1

125т06н06=0,0668

034к01 н01=312,5

102т02н01=100

113т04н01=03203

125т06н08=0,6799

034к01 н06=312,5

102т02н02=0

114т04н00=-3,15

014н00=01-07

034к01 н07=0

105т02н00=0

114т04н01=03301

014н00=02-08

034к02н00=020

105т02н01=03204

115т04н00=10

014н00=03-09

034к02н01=312,5

106т02н01=2

115т04н01=0

014н00=04-10

034к02н08=0,000277778

107т02н00=0,6799

120т04=5000

014н00=05-11

034к02н09=0000,0000

107т02н01=03205

124т04=00

014н00=06-12

034к03н00=010

109т02н00=400

125т04н05=0,8858

301 п1=111000000000

034к03н01=312,5

109т02н01=03202

125т04н06=0,0668

301 п2=000000111000

034к03н08=0,000277778

113т02н00=2.001

125т04н08=0,6799

301 п3=100000011000

034к03н09=0000,0000

113т02н01=03203

301 п4=000111000000

301 п5=000000000111

301п6=000100000011

1

принимают равным давлению перегретого пара, а рВП МАХ - плотности перегретого пара; если температура газа не больше температуры насыщения водяного пара, то ,ВП МАХ принимают равным давлению насыщенного параа рВП МАХ - плотности насыщенного пара.

2

Если температура газа больше температуры насыщения водяного пара при рабочем давлении ,, то ,ВП МАХ

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
