УТВЕРЖДАЮ __            Руководитель

ГЦИ СИ ФГУП "ВМЙЙМ им. Д.ИлМенделеева" xczf «Г' ХФ.?\

Н.И. Ханов

Учтенный рабочий экземпляр

Государственная система обеспечения единства измерений

Системы газоаналитические шахтные многофункциональные "Михон ПГ'

Методика поверки

МП-242-1213-2011

СОГЛАСОВАНО Руководитель научно-исследовательского отдела государственных эталонов в области физико-химических измерений ГЦИ СИ ФГУП "ВНИГк\^ГД^. Менделеева" Л.А. Конопелько _____2011 г. Разработал Т.Б. Соколов 2011 г.

Санкт-Петербург 2011 г.

Руководитель сектора

Настоящая методика поверки распространяется на системы газоаналитические шахтные многофункциональные "Микон IH" (далее - системы), а именно на измерительные каналы (далее -ИК):

  • - объемной доли метана (датчики ДМС 01. ДМС 03, ИДИ-Ю);

  • - довзрывоопасных концентраций метановодородной смеси (ДМС ОЗЭ);

  • - объемной доли оксида углерода (СДТГ 01, СДОУ 01, ДОУ И);

  • - объемной доли водорода (СДТГ 02, СДТГ 03);

  • - объемной доли оксида азота (СДТГ 05);

  • - объемной доли диоксида азота (СДТГ 06);

  • - кислорода (СДТГ 11);

  • - объемной доли диоксида углерода (ИДИ-20);

  • - скорости воздушного потока (СДСВ 01);

  • - массовой концентрации пыли (ИЗСТ-01);

в воздухе рабочей зоны,

  • - давления газовых смесей и жидкостей (СДД 01);

  • - зазора (ИВД-2);

  • - среднего квадратического значения (далее - СКЗ) виброскорости (ИВД-3);

  • - температуры (ДТМ).

В системе могут быть ИК со следующими структурами:

  • 1) датчик ДМС 01, ДМС 03, ИДИ, СДОУ 01, СДТГ, ДОУИ, СДСВ 01, ИЗСТ-01, СДД 01 с аналоговым выходом (0,4-2,0) В - ПВУ, СУ или КУШ-УМН - НУППИ FED/P или СПИН ОООМО-ПИ01.21 - ПЭВМ;

  • 2) датчик СДОУ 01, СДТГ, ДОУИ. ДМС 01, ДМС 03, ДМС ОЗЭ, СДСВ 01, СДД 01, ИДИ, ИЗСТ 01 с аналоговым выходом (0,4-2,0)В и ДТМ (MicroLAN) - КУШ-УМН - устройства СПИН -ЦЭВМ;

  • 3) датчик ДМС 03, СДСВ 01, ИДИ и ИВД-Х с цифровым выходом (RS-485/ModbusRTU) -устройства СПИН - ЦЭВМ;

  • 4) датчик СДОУ 01, СДТГ, ДОУИ, ДМС 01, ДМС 03, ДМС ОЗЭ, СДСВ 01, СДД 01, ИДИ, ИЗСТ 01 с аналоговым выходом (0,4-2,0)В и ДТМ (MicroLAN) - КУШ-ПЛК -устройства СПИН -ЦЭВМ;

  • 5) датчик ДМС 03, СДСВ 01, ИДИ и ИВД-Х с цифровым выходом (RS-485/ModbusRTU) -КУШ-ПЛК - устройства СПИН - ЦЭВМ.

В линия.х передачи цифровых кодированных сигналов стандарта RS-485 могут использоваться повторители и барьеры искробезопасности ПБИ-485 и другие. Цифровые кодированные сигналы могут передаваться через различные системы передачи информации, в том числе осуществляющие преобразование интерфейсов и протоколов.

В состав Системы входит прикладное программное обеспечение (ПО) "IngortechSCAD.A".

Настоящая методика устанавливает методику первичной поверки систем при выпуске из производства и после ремонта, периодической поверки в процессе эксплуатации и внеочередной поверки после монтажа на новом горно-технологическом объекте.

Межповерочный интервал - один год.

Примечания:

  • 1) при монтаже системы на новом горно-технологическом объекте (шахте, руднике) следует проводить внеочередную поверку системы в цело.м (под новым горно-технологическим объектом подразумевается новое шахтное поле, не связанное с существующим полем горными выработками).

  • 2) в течение межповерочного интервала системы допускается замена вышедши.х из строя ПИП ИК без проведения внеочередной поверки системы. При этом следует соблюдать следующие условия:

  • - если срок действия свидетельства о поверке устанавливаемого ПИП заканчивается ранее окончания срока действия свидетельства о поверке системы в целом, то, по окончанию срока дей-

ствия свидетельства о поверке устанавливаемого ПИП, должна быть проведена его внеочередная замена на ПИП с действующим свидетельством о поверке;

  • - после замены ПИП необходимо проведение калибровки ИК, в котором он был заменен, силами ведомственной службы, аккредитованной на право проведения калибровки;

  • - свидетельство о калибровке ИК должно быть подщито к свидетельству о поверке системы.

  • 3) в случае добавления новых ИК в существующую систему необходимо проведение поверки только вновь добавленных ИК в соответствии с утвержденной методикой поверки в объеме операций, предусмотренны.ч для периодической поверки. Также, при подключении ПИП к существующему контроллеру с образование.м новых ИК поверке подлежат все ИК. в состав которых входит данный контроллер. При этом состав системы и ее нормированные метрологические характеристики должны соответствовать Описанию типа (приложение к сертификату/свидетельству об утверждении типа, действующему на момент выпуска системы из производства) и контрольному экземпляру Руководства по эксплуатации (представленному в ГЦИ СИ при проведении испытаний в целя.х утверждения типа).

1 Операции поверки

I.l При проведении поверки выполняют операции, указанные в таблице I. Таблица 1

Наименование операции

Номер пункта методики поверки

Обязательность проведения операции при

первичной поверке

периодической и внеочередной поверке, поверке после ремонта в условия.х эксплуатации

I Внещний осмотр

6.1

Да

Да

2 Проверка электрической прочности изоляции трансформаторны.х блоков БТ-1, Б'Г-3 и БТ-6

6.2

Да

Нет

3 Проверка электрического сопротивления изоляции элементов ИК системы

6.3

Да

Нет

4 Опробование

6.4

Да

Да

5 Подтверждение соответствия программного обеспечения

6.5

Да

Да

6 Определение метрологически.х характеристик системы

6.6

Да

Да

6.1 Измерительный кана-з объемной доли метана и довзрывоопасной концентрации горючих газов

- определение основной абсолютной погрещно-сти системы по ИК с датчиками ДМС 01-(0-5), ДМС 03. ИДИ-10 в диапазоне измерений объемной доли метана (0-2,5) %, с датчиками ДМС 01(0-100), ИДИ-10 в диапазоне измерений объемной доли метана (0-100) % и с датчиком ДМС 03 в диапазоне измерений объемной доли метана (5-100)%

6.6.1.1

Да

Да

- определение основной абсолютной погрешности системы по ИК с датчиком ДМС ОЗЭ в диапазоне измерений довзрывоопасной концентрации метановоздушной смеси (0-57) % НКПР

6.6.1.2

Да

Да

- определение вариации показаний по ИК метана и довзрывоопасной концентрации горючи.х газов

6.6.1.3

Да

Нет

Наименование операции

Номер пункта методики поверки

Обязательность проведения операции при

первичной поверке

периодической и внеочередной поверке, поверке после ремонта в условиях эксплуатации

в газовой смеси

- определение времени установления показаний и времени срабатывания сигнализации

6.6.1.4

Да

Да

- определение абсолютной погрешности срабатывания сигнализации

6.6.1.5

Да

Нет

6.2 Измерительные каналы объемной токсичных газов, водорода и кислорода

- определение основной абсолютной погрешности

6.6.2.1

Да

Да

- определение вариации показаний

6.6.2.2

Да

Нет

- определение времени установления показаний

6.5.2.3

Да

Нет

6.3 Измерительный канал скорости воздушного потока

- определение основной погрешности системы по ИК скорости воздушного потока с датчиками с аналоговым выходным сигналом

6.6.3.1

Да

Да

- определение основной погрешности системы по ИК скорости воздушного потока с датчиками с цифровым выходным сигналом

6.6.3.2

Да

Да

6.4 Измерительный канал массовой концентрации пыли

- определение основной погрешности системы по ИК массовой концентрации пыли

6.6.4

Да

Да

6.5 Измерительный канал абсолютного давления газа, разности давлений газа, абсолютного давления жидкости

- определение основной погрешности системы по ИК абсолютного давления газа, разности давлений газа, абсолютного давления жидкости

6.6.5

Да

Да

6.6 Измерительный канал зазора и СКЗ виброскорости

- определение основной погрешности системы по ИК зазора и СКЗ виброскорости

6.6.6

Да

Да

6.7 Измерительный канал температуры

- определение основной погрешности системы по ИК температуры

6.6.7

Да

Да

Примечание - объем операций по поверке зависит от перечня ИК поверяемой системы

1.2 Если при проведении той или иной операции поверки получен отрицательный результат, поверка прекращается.

2 Средства поверки

2.1 При проведении поверки применяют средства, указанные в таблице 2. Таблица 2

Номер пункта НТД по поверке

Наименование, тип, марка эталонного средства измерений или вспомогательного средства поверки

ГОСТ, ТУ или основные технические и (или) метрологические характеристики (MX)

6

Термометр лабораторный ТЛ-4

ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений (0-55)’ С, цена деления 0,1 ’С, по-

Номер пункта НТД по поверке

Наименование, тип. марка эталонного средства измерений или вспомогательного средства поверки

ГОСТ, ТУ или основные технические и (или) метрологические характеристики (MX)

грешность ± 0,2 °C

6

Барометр-анероид контрольный

БАММ-1

ТУ 25-11.1513-79, диапазон измеряемого атмо-, сферного давления от 84 до 107 кПа, погрешность ± 0,2 кПа

6

Психрометр аспирационный М-34-М

ТУ 52.07-(ГРПИ.405 132.001)-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40°С

6

Секундомер СОПпр 2а-3

ГОСТ 5072-72

6

Вольтметр цифровой В7-34А

ТУ 2.710.010, диапазон измерения напряжения постоянного тока (10"^-2x 1 О'*) В

6.2

Универсальная пробойноиспытательная установка УПУ-10

АЭ2.771.001 ТУ, переменное напряжение отО до 3 кВ

6.3

Мегомметр ЭС0210

ГУ 25-04-2131-78. напряжение на разомкнутых зажимах 100 В

6.6

Государственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС) в баллона.х под давлением

ТУ 6-16-2956-92, технические характеристики

ГСО-ПГС приведены в Приложении А

6.6

Поверочные газовые смеси - эталонные материалы ВНИИМ

МИ 2590-2008, технические характеристики

ГСО-ПГС приведены в Приложении А

6.6

Рабочий эталон 1-го разряда генератор газовых смесей ГГС

ШДЕК.418813.900 ТУ в комплекте с ГСО-ПГС в баллонах под давлением по ТУ 6-16-2956-92. Пределы допускаемой относительной погрешности от ± 7 % до ± 5 % (номера ГСО-ПГС указаны в таблице 3)

6.6

Источник тес тового электрического сигнала (датчик ДМС 01, ДМС 03. ИДИ-10) - из комплекта ЗИП Системы

Диапазон выходного напряжения (0,4-2,0) В

6.6

Калибратор напряжения и тока искробезопасный КНТИ-40.00.00

ТУ 314879-004-17282729-05. Диапазон задавае-мы.х значений напряжения постоянного тока (10-5000) мВ, основная абсолютная погрешность ±1 мВ. Диапазон задаваемых значений постоянного тока (0,01-25) мА, основная абсолютная погрешность ±0,01 мА.

6.6.3

Установка аэродинамическая АТ-ДСВ

АТДС.402139.007ТУ, диапазон воспроизведений скорости воздушного потока (0,2-25,0) м/с, пределы допускаемой абсолютной погрешности при воспроизведении скорости воздушного потока на диапазоне (0.2<V<0,6 м/с) ± 0,05м/с и на диапазоне (0,6<V<25,0 м/с) ± (0,04+0,0 IxV) м/с

6.6.4

Анализатор пыли "ДАСТ-1-Э”

ШДЕК 416143.002, диапазон измерения массовой концентрации аэрозоля (0,1-1500) мг/м\ пределы допускаемой погрешности ± 10%

6.6.4

Статическая камера

ШДЕК 418.313.010

6.6.4

Генератор аэрозоля на основе NaCl

ШДЕК 418.313.011         .

6.6.4

Генератор аэрозоля шнековый

ШДЕК418.313.012

6.6.4

Фильтр высокоэффективный для очистки воздуха

Хд 5.886.093

6.6.4

Вентилятор ATLAS COPCO LE/L. Г-

Производительность не менее 1500 м^/час

Номер пункта НТД по поверке

Наименование, тип. марка эталонного средства измерений или вспомогательного средства поверки

ГОСТ, ТУ или основные технические и (или) метрологические характеристики (MX)

22

6.6.4

ГСО массовой доли инертной пыли в диспергированном угольном порошке (комплект МДПИ)

Номинальное значение массовой доли инертной пыли в диспергированном порошке (0-100) %, пределы допускаемой относительной погрешно-с ги ± 3 %

Номер по Госреестру 8868-2007

6.6

Ротаметр РМ-А-0,063Г УЗ

ТУ 25-02.070213-82

6.6

Вентиль точной регулировки

АНИ 4.463.008

6.6

Трубка поливинилхлоридная (ПВХ) 6x1,5 мм

ТУ 64-2-286-79

6.6.1.1,

6.6.3.2

Адаптер RS485-RS232 типа 1-7520

Преобразование интерфейса RS485 в RS232

6.6.1.1,

6.6.3.2

ПЭВМ IBM PC

WINDOWS 2000 NT, ХР, Vista.

Порт - СО.М или переходник USB-COM.

Программы ConfigIVD2, Lectus OPC/DDE Mod-bus сервер.

6.6.5

Манометр цифровой ДМ5002А

Диапазоны измерений: от минус 0,1 до 0,15 МПа; от 0 до 2,5 МПа: от 0 до 10 МПа. Пределы допускаемой приведенной погрешност ±0,25 %.

6.6.5

ИГТ.201000.001.00 Устройство для создания и поддержания давления

Диапазон от минус 0,1 до 15 МПа

6.6.6

Виброустановка по МИ2770-90

Относительная погрешность на базовой частоте не хуже 2%. СКЗ виброперемещения не менее 200 мкм

6.6.6

ПЕ5.887.002 Микрометр Micromaster

Обеспечивает установку датчика и перемещение .микрометром образца материала на величину зазора между торцом датчика и образцом от 0,4 до 6 мм включительно. Цена деления микрометра 1 мкм.

6.6.7

Термостат переливной прецизионный ТПП-1.2

Диапазон от минус 60 до 100 °C, стабильность

±0,0 ГС , градиент температур в рабочем пространстве ±0,01 °C

6.6.7

Термостат жидкостный Т-2

Диапазон от 80 до 230 °C, стабильность ±0,ГС , градиент температур в рабочем пространстве ±0,2°С

6.6.7

Платиновый термометр сопротивления

ПТСВ-1-2

Диапазон от минус 50 до 480 °C, доверительная погрешность б=±(0,025...0,03)°С

6.6.7

ТЛ-4 термометр лабораторный нормальный

№ 1 или № 2, диапазон от минус 30 до 20 °C или от 0 до 50 °C, цена деления 0,1 °C, ТУ 25-2021.003-88

Примечания.

  • 1 Все средства поверки должны иметь действующие свидетельства о поверке. Допускается использование других средств поверки, метрологические характеристики которых не хуже указанных.

  • 2 При проведении поверки системы в условиях эксплуатации для поверочны.х газовых смесей должны использоваться баллоны объемом 2 д.\? по ГОСТ 949-73 и ТУ 3-304-74 (согласно письму Госгортехнадзора России № 04-35/195 от 16.03.2000 г.)

3 Требовании безопасности

  • 3.1 При проведении поверки системы в условия.х эксплуатации следует руководствоваться указаниями "Правил безопасности в утольны.х ша.хта.х" ПБ 05-618-03.

3.’2 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током при питании составных частей системы от сети переменного тока согласно классу 1 ГОСТ 12.2.007.0-75.

  • 3.3 При работе с чистыми газами и газовыми смесями в баллона.х под давлением необходи

мо соблюдать "Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением" ПБ 10-115-96.     '                               '

  • 3.4 В процессе поверки должна быть исключена воз.можиость образования взрывоопасных метановоздущны.х и опасных токсичных смесей.

4 Условия поверки

  • 4.1 При проведении поверки следует соблюдать следующие условия;

    20 ±5;

    101.3 ± 10.1;

    30-80;

    ± 5.0;

  • -     температура окружающей среды. “С

  • -     атмосферное давление. кПа

  • -     относительная влажность воздуха. %

  • -     отклонение напряжения питания от номинального значения, не более, %

  • -     отсутствие механических воздействий.

  • 4.2 Первичная поверка системы проводится в лабораторны.х условиях; периодическая поверка. внеочередная поверка после монтажа на новом горно-технологическом объекте (щахте, руднике) и поверка после ремонта проводится в условиях эксплуатации.

  • 4.3 В поверке при выпуске системы из производсзва и при вводе в действие методики поверки принимают участие два специалиста; один из специалистов находится у наземного вычислительного комплекса (ЦЭВМ, автоматизированного рабочего места оператора), второй у датчика поверяемого ИК. Координация действий специалистов осуществляется с помощью средств радио, телефонной или голосовой связи. Специалист, находящийся у датчика поверяемого ИК, осуществляет подачу ГСО-ПГС и фиксирует показания на жидкокристаллическом дисплее (ЖКД) датчика. Специалист, находящийся у дисплея ЦЭВМ наземного вычислительного комплекса, регистрирует показания ЦЭВМ и осуществляет общий контроль на ходом поверки.

  • 4.4 В проведении периодической поверки, внеочередной поверки после монтажа на новом горно-зехнологическо.м объекге и поверки после ремонта в условиях эксплуатации принимает участие один, два и, при необходимости, более специалистов. Координация действий специалистов осуществляется с помощью средств радио, телефонной связи. Перед начало.м поверки согласовывается порядок обхода датчиков поверяемых ИК с определением обозначений датчиков по проектной документации, проводится контроль соответствия программной настройки ИК Описанию типа и метрологически значимого ПО (на дисплее ЦЭВМ показания датчиков ИК должны отображаться как результаты измерения в соответствии с эксплуатационной документацией - РЭ), осуществляется синхронизация часов специалистов, участвующих в поверке, и ЦЭВМ наземного комплекса системы (сервера, рабочие места инженера-оператора и диспетчера) с точностью до секунды. Для всех ИК испытания проводятся в следующем порядке;

  • -  специалист № 1, находящийся у датчика поверяемого ИК, в течение не менее 3 мин осуществляет подачу ПГС и фиксирует показания ЖКД датчика и время считывания показаний. Для создания отметки времени о Hanajie испытаний ИК перед подачей ПГС специалист № 1 может временно разорвать линию связи (вынуть вилку из соответствующего клеммного разъема на время не менее 1 мин. после этого необходимо выдержать датчик во включенном состоянии не менее 5 мин);

  • -   специалисз .N'9 1 сообщает специалисту № 2, находящемуся у ЦЭВМ, время, в которое были зафиксированы показания для датчика поверяемого ИК. Специалист № 2 вызывает на дисплей ЦЭВМ показания датчика поверяемого ИК для указанного времени и фиксирует их. В качестве отметки времени, указывающей на начало поверки ИК. может использоваться сигнал об исчезновении связи с датчиком, который формируется специалистом № 1 при разрыве линии связи. Также специалист № 2 осуществляет общий контроль процесса поверки по телефонной или радиосвязи.

Поверка ИК может проводиться одним человеком, при этом считывание показаний с дисплея ПЭВМ осуществляется после возвращения специалиста на поверхность путем вызова архивных данных для моментов времени, в которые были зафиксированы показания для датчиков испытываемых ИК. Также несколько специалистов могут проводить одновременные испытания нескольких ИК.

  • 4.5 При поверке ИК необходимо обеспечить выполнение следующих требований:

  • -  часы на ЦЭВМ наземного комплекса и часы специалистов должны быть синхронизированы с точностью до секунды:

  • -   показания считываются с ЖКД датчика в течение не менее 5 мин после подачи ПГС, время считывания показания с ЖКД датчика фиксируется по часам с точностью до секунды;

  • -  показания на дисплее ЦЭВМ по проверяемому ИК считываются для зафиксированного времени считывания показания с ЖКД датчика;

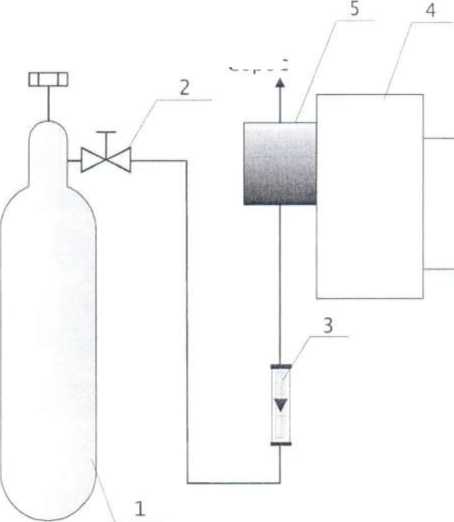

  • -  ПГС на датчики ИК системы следует подавать с использованием устройства для поверки (калибровочного адаптера), входяпзего в комплект ЗИП датчиков метана, горючи.х и токсичных газов, при этом вентилем тонкой регулировки расход ПГС. если не указано иное, должен быть установлен в диапазоне (0,4-0,5) дм'7мин;

  • -   подключение элементов ИК друг к другу, к источникам питания, к используемым средствам измерений и калибраторам следует осуществлять в соответствии с и.х эксплуатационной и технической документацией.

5 Подготовка к поверке

5.1 При подготовке к поверке выполняют операции, указанные в таблице 3. Таблица 3

Этап

Содержание операций

При первичной поверке при выпуске из производства

При поверке в условиях эксплуатации

1

Ознакомление с Руководством по эксплуатации системы газоаналитической шахтной многофункциональной "Микон 111" ИГТ.071000.100.ООРЭ и подготовка системы к работе в соответствии с ИГТ.071000.100.ООРЭ

2

Проверка наличия паспортов и сроков годности ПГС и ГСО

3

Выдержка баллонов с ПГС в помещении, в котором поводят поверку, в течение не менее 24 ч

4

Подготовка к работе эталонных и вспомогательных средства поверки в соответствии с требованиями их эксплуатационной документации

5

-

Предварительное определение последовательности поверки ИК

6

Синхронизация с точностью до секунды показаний часов на ЦЭВМ (сервера, рабочие места диспетчера и инженера-оператора АГК), на рабочих местах диспетчера и инженера-оператора А ГК и у все.х специалистов (операторов, диспетчеров, слесарей и др.), участвующих в поверке системы

6 Проведение поверки

6.1 Внешний осмотр

  • 6.1.1 Внешний осмотр системы проводят в порядке, указанном в таблице 4. Таблица 4

Содержание

Отсутствие внешних повреждений корпусов датчиков, контроллеров и модулей удаленного ввода-вывода (КУШ), устройств сигнализируюши.х (СУ), подземных вычислительных устройств (ПВУ), источников питания (ИП), блоков трансформаторных (БТ),

Этап

Содержание

блоков автоматического ввода резерва (БАВР), блоков промежуточного реле (БПР), устройств системы передачи информации (СПИН), наземного устройства приема и передачи информации (НУППИ). повторителей-барьеров искробезопасности (ПБИ), ящиков монтажных (ЯСУ), ЦЭВМ, влияющих на работоспособность системы

2

Отсутствие повреждений линий связи (информационных кана^зов и линий питания):

а) наличие канала связи с датчиком, в составе которого входят датчик, контроллер (КУШ, СУ. ПВУ). устройства связи (СПИН, НУППИ. ПБИ) и ЦЭВМ;

б) наличие исправны.х линий питания датчика, контроллера, СПИН, НУППИ, ЦЭВМ

3

Надежность присоединения кабелей (определяется визуально - просмотр ввода кабеля в кабельные сальники, факт использования паспортны.х способов крепления кабелей и мануально - кабель не должен вытягиваться из кабельны.х сальников усилием руки)

4

Исправность органов управления

5

Соответствие маркировки устройств, входящих в состав системы, требованиям нормативной документации на систему

6

Четкость надписей на лицевых панелях датчиков, контроллеров. ИП, БТ, БАВР, БПР, устройств связи, ЯСУ, ЦЭВМ

6.2 Проверка электрической прочности изоляции трансформаторных блоков БТ-1, БТ-3 II Б Г-6

  • 6.2.1 Проверку электрической прочности изоляции проводить в лабораторных условиях па пробойной установке мощностью не более 0.5 кВА. Блок трансформаторный отключить от сети питания.

  • 6.2.2 Испытательное переменное напряжение (1500 В для БТ-1 и БТ-3, 3000 В для БТ-6) при испытании блоков трансформаторных прикладывать между соединенными вместе контактами цепи питания и корпусом трансформаторного блока.

  • 6.2.3 Подачу испытательного напряжения начинать от нуля или величины рабочего напряжения. Поднимать напряжение плавно или ступенями, не превышающими 10 % испытательного напряжения, за время от 5 до 20 с.

  • 6.2.4 Испытуемую цепь выдерживать под испытательным напряжением в течение 1 мин. после чего напряжение плавно или ступенями, снизить до нуля или близкого к рабочему, за время от 5 до 20 с.

  • 6.2.5 Трансформаторные блоки БТ считаются выдержавшими испытание, если в процессе испытаний не наблюдалось признаков пробоя или поверхностного перекрытия изоляции.

6.3 Проверка электрического соиротивлеиил изоляции элементов ИК системы

  • 6.3.1 Проверка проводится в лабораторны.х условиях мегомметром М4100/3 для каждого устройства подземной части системы в отдельности (КУШ. СУ, ПВУ, ИП, БТ, СПИН, БАВР, БПР, датчиков, ПБИ, ЯСУ).

Электрическое питание устройств должно быть отключено. К КУШ, ПВУ, СУ, СПИН должны быть подключены все датчики.

  • 6.3.2 Проверка электрического сопрогивления изоляции КУШ, СУ, ПВУ, ПБИ, СПИН проводится с помощью мегаомметра, который подключается к замкнутым между собой контактам цепи питания и корпусом КУШ, СУ. ПВУ, ПБИ, СПИН.

  • 6.3.3 Для проверки электрического сопротивления изоляции ИП мегаомметр подключается к замкнутым между собой контактам цепи питания и корпусом ИП.

  • 6.3.4 Для проверки электрического сопротивления изоляции БПР мегаомметр подключается к замкнутым между собой контактам цепи питания и корпусом БПР.

  • 6.3.5 Для проверки электрического сопротивления изоляции входа питания БАВР мегаомметр подключается к замкнутым между собой контактам цепи питания и корпусом БАВР.

Для проверки электрического сопротивления изоляции входа рабочего источника напряжения БАВР мегаомметр подключается к замкнутым между собой контактам цепи входа рабочего источника напряжения и корпусом БАВР.

Для проверки электрического сопротивления изоляции входа резервного источника напряжения БАВР мегаомметр подключается к замкнутым между собой контактам цепи входа резервного источника напряжения и корпусом БАВР.

  • 6.3.6 Для проверки электрического сопротивления изоляции трансформаторных блоков БТ мегаомметр подюзючается к замкнутым между собой контактам цепи питания и корпусом трансформаторного блока.

  • 6.3.7 Через 1 мин после приложения испытательного напряжения по шкале мегомметра фиксируется величина сопротивления изоляции.

  • 6.3.8 Систему считают выдержавшей испытания, если измеренное значение сопротивления изоляции каждого устройства не менее 40 МОм.

6.4 Опробование

  • 6.4.1 Работоспособность системы в ходе опробования проверяют в соответствии с Руководством по оборудованию и эксплуатации ИГГ.071000.100.ООРЭ.

  • 6.4.2 При опробовании системы в условиях эксплуатации дополнительно проводят следующие операции;

  • 1) проверяют правильность расположения датчиков в выработке и правильность установки порогов срабатывания (в соответствии с проектной документацией).

  • 2) производят проверку исполнительиы.х цепей автоматической газовой защиты (АГЗ) только для те.х ПК. для которых проектной документацией предусмотрена АГЗ. Проверка испол-нительны.х цепей АГЗ осуществляется дистанционно: для этого с помощью экранных кнопок ЦЭВМ оператором подается команда, имитирующая в технологической программе контроллера срабатывание или отказ датчика метана и других контролируемых параметров по заданному пороговому уровню. Срабатывание АГЗ подтверждается информацией о состоянии (включе-но/выключено) порогового и исполнительного устройства соответствующего датчика или контроллера (отображается на экране датчика или контроллера), и отключаемого (защищаемого) шахтного электрооборудования (отображается на дисплее ЦЭВМ).

  • 6.4.3 Результаты опробования считают положительными, если:

  • -  на ЖКД датчиков ИК и дисплеях ЦЭВМ (сервер или рабочие места инженера-оператора и горного диспетчера) отсутствуют сообщения об отказах (при нарушении линий связи между аналоговыми и дискретными датчиками на ЦЭВМ отображается информация "ОТКАЗ", "ERROR"; при нарушении линий связи между контроллером и ЦЭВМ - "НЕТ СВЯЗИ", "NO LINK", "NO CARRIER"; при выходе сигналов за верхнюю границу диапазона допустимых значений (2.0 В) - "сигнал выше диапазона". ">2.0В"; при выходе сигналов за нижнюю границу диапазона допустимЫ.Х значений (0,4 В) - "сигнал ниже диапазона". "<0,4В" и т.д.. при отказа.х датчиков па пи.х не светится светодиодный индикатор (СДИ) "ВКЛ.". на ЖКД датчиков отображается отрицательные значения или сообщение, начинающееся с символа "Е", например, "Е1", "Е2", ..., "ERROR", или "HI". На ЖКД датчиков, контроллеров и дисплее ЦЭВМ может отображаться другая информация об отказах в соответствии с руководствами по эксплуатации и руководствами пользователя на ПО);

  • -  на ЖКД датчиков ИК индицируется текущая информация об измеряемых параметрах:

  • -  на дисплея.х ЦЭВМ для всех поверяемых ИК (сервер или рабочие места инженера-оператора и горного диспетчера) индицируется текущая информация об измеряемых параметрах, которая визуально отличается от другой информации (например, результатов контроля и сигналов управления), результаты измерения выводится на зеленом фоне или другим способом в соответствии с эксплуатационной документацией и проектными решениями по АГК, означающем, что устройства, входящие в состав ИК. функционируют нормально;

  • -  расположение датчиков системы в шахте и установленные пороги срабатывания для ИК соответствуют действующему проекзу по АГК;

  • -  при проверке исполнительиы.х цепей АГЗ происходит отключение шахтного электрооборудования или формируется запрет на его включение, контролируемый по состоянию релей-ны.х выходов контроллера.

  • 6.5 Подтверждение соответствия программного обеспечения

  • 6.5.1 Подтверждение соответствия программного обеспечения проводится в следующем порядке:

  • 1) на работающе.м сервере системы запустить утилиту «ValSrvInfo.exe», входящую в состав ПО «IngoriechSCADA». и записать:

  • - идентификационные данные для ПО связи «ValSrv.exe» в виде:

«версия X.Y.VV.RRR от DD.MM.YYYY»,

где X.Y.VV.RRR - идентификационный номер ПО,

DD.MM.YYYY -дата генерации ПО

  • - контрольные суммы исполняемого кода для метрологически значимых частей ПО: «RTSertificate.dat» и «т protocol.dll» в виде:

«ХХХХХХХХ-CCCCCCCC-YYYYMMDDhliminss»,

где ХХХХХХХХ-служебная информация разработчика, СССССССС - контрольная сумма CRC32, YYYYMMDDhhmiTiss - дата генерации ПО;

  • 2) на работающем сервере системы в программе сервера данных «rtVarSrv.exe» через пункт меню «О программе ...» открыть закладку «Информация» в справочно.м окне и записать идентификационные данные для «rtVarSrv.exe» в виде:

«AppVersion= «X.Y.YYMMDD-РР»,

где X.Y.YYMMDD-PP - идентификационный номер ПО;

  • 3) повторить действия по пункту 2) для ПО связи «ilOPCCIient.exe». Если ПО связи «rtOPCClient.exe» не запущено на работающем сервере, то запустить его, записать идентификационные данные, остановить «rtOPCClient.exe»;

  • 4) на работающе.м автоматизированном рабоче.м месте оператора повторить действия по пункту 2) для ПО оператора «rtRTS.exe» и ПО конфигурирования «rtConfig.exe»;

  • 5) на работающем сервере системы (или на другом компьютере, на котором запущено ПО ОРС-сервера связи с ModbLis-устройствами «Lectiis Modbus OPC/DDE сервер») через пункт меню «Помощь : О програ.мме» открыть справочное окно и записать идентификационные данные для «Sei vOPC.exe» в виде:

«Версия V.V

Сборка: NN otDD.MM.YY»,

где V.V - идентификационный номер ПО,

NN - номер сборки, DD.MM.YY - дата генерации ПО.

Если ПО связи «ServOPC.exe» не запущено, то запустить его, записать идентификационные данные, остановить «ServOPC.exe»;

  • 6) на работающем сервере системы (или на друго.м компьютере, на котором запущено ПО ОРС-сервера связи с CoDeSys-устройствами) запустить утилиту «Versionlnfo.exe» из комплекта «CoDeSys» и записать идентификационные данные для «CoDeSysOPC.exe» в виде:

«X.Y.Z.W» или «X.Y.Z-W».

где X.Y - идентификационный номер ПО,

Z и W - номер модификации;

  • 7) с помощью свободно распространяемой утилиты «rhash.exe» или аналогичной, не входящей в состав в состав ПО «IngortechSCADA», осуществигь независимый от ПО разработчика расчет контрольных сумм исполняемы.х кодов для мегрологически значимых частей ПО («RTSertificate.dat» и «П1 jjrotocol.dll») и записать соответствующие коды.

  • 6.5.2 Результат подтверждения соответствия программного обеспечения считают положительным, если:

  • - идентификационные данные для «ValSrv.exe», «rtVarSrv.exe», «rtRTS.exe», «rtConfig.exe», «ServOPC.exe» и «CoDeSysOPC.exe», полученные в п.6.5.1, и приведенные в Описании типа, совпадают;

- контрольные суммы исполняемого кода для метрологически значимых частей ПО: «RTSertitlcate.dat» и «m protocol.dll», полученные c помощью утилиты «ValSrvlnfo.exe», входящей в состав ПО «IngortechSCADA», и утилиты стороннего разработчика (например, «rhash.exe»), не входящей в состав ПО «IngortechSCADA», совпадают;

  • - контрольные суммы исполняемого кода для метрологически значимых частей ПО; «RTSertificate.dat» и «m_protocol.dll», полученные с помощью утилиты «ValSrvlnfo.exe», и приведенные в Описании типа, совпадают.

6.6 Определение метрологических характеристик измерительных каналов системы

  • 6.6.1 Измерительный канал объемной доли метана и довзрывоопасной концентрации горючих газов в газовой смеси

  • 6.6.1.1 Определение основной погрещности по ИК объемной доли метана с датчиками ДМС 01-(0-5), ДМС 03, ИДИ-10 в диапазоне измерений объемной доли метана (0-2,5) %, с датчиками ДМС 01-(0-100) и ИДИ-10 в диапазоне измерений объемной доли метана (0-100)% и с датчиком ДМС 03 в диапазоне измерений объемной доли метана (5-100) %

Для определения основной погрещности системы по ИК объемной доли метана с датчиками ДМС 01-(0-5), ДМС 03. ИДИ-10 в диапазоне измерений объемной доли метана (0-2,5) %, с датчиками ДМС 01-(0-100) и ИДИ-10 в диапазоне измерений объемной доли метана (0-100) % и с датчиком ДМС 03 в диапазоне измерений объемной доли метана (5-100) % следует собрать схему в соответствии с рисунком, приведенным в Приложении Б.

При выпуске системы из производства определение основной погрешности по ИК объемной доли метана следует проводить в следующем порядке:

  • -   подготовить датчик поверяемого ИК к проведению измерений в соответствии с эксплуатационной документацией (РЭ);

  • -  подать на датчик поверяемого ИК ГСО-ПГС в последовательности №№ 1-2-3-4-3-2-1-4 (Приложение А. таблица А.1).

Примечание - здесь и далее способ подачи и требуемый расход ГСО-ПГС в соответствии с указанными в РЭ датчика поверяемого ИК.

  • -  через время не менее 3 мин после подачи каждой ПГС зафиксировать показания ЖКД датчика и на дисплее ЦЭВМ (рабочие места инженера-оператора и горного диспетчера).

При проведении периодической поверки, внеочередной поверки после монтажа на новом горно-технологическом объекте и поверки после ремонта в условиях эксплуатации основную погрешность следует определять в следующем порядке;

  • -  подготовить датчик поверяемого ИК к проведению измерений в соответствии с РЭ;

  • -  подать на датчик поверяемого ИК ГСО-ПГС в последовательности №.N2 1-4 (Приложение А, таблица А.1);

  • -  череч время не менее 3 мин после подачи каждой 1’СО-ПГС зафиксировать показания ЖКД датчика и время фиксации показаний с точное! ью до секунды;

  • -  на дисплей ЦЭВМ вызывать показания датчика поверяемого ИК для моментов времени. в которые производились считывание показаний с ЖКД датчика и зафиксировать соответствующие показания с дисплея ЦЭВМ.

Значение основной абсолютной погрешности для диапазонов, в которых нормированы пределы допускаемой основной абсолютной погрешности, в каждой точке поверки следует рассчитывать по формулам:

(1) (2)

где               - показания на ЖКД датчика, дисплее ЦЭВМ соответственно, при подаче /-й

.                                              I

ГСО-ПГС, объемная доля метана, %:

С™’'   - паспортное значение объемной доли метана в /-Й ГСО-ПГС, %.

Значение основной относительной погрешности для диапазонов, в которых нормированы пределы допускаемой основной относительной погрешности, в каждой точке поверки следует рассчитывать по формулам:

(3)

рЦЭНМ

(4)

Результат определения основной погрешности системы считают положительным, если значения основной погрешности в каждой точке поверки не превышают пределов, указанных в таблице Б.1 Приложения Б.

  • 6.6.1.2 Определение основной абсолютной погрешности системы по ИК с датчиком ДМС ОЗЭ в диапазоне измерений довзрывоопасной концентрации метано-водородной смеси (057) % НКПР

Для определения основной абсолютной погрешности системы по ИК с датчиком ДМС ОЗЭ в диапазоне измерений довзрывоопасной концентрации метано-водородной смеси (0-57) % НКПР, следует собрать схему в соответствии с рисунком, приведенным в Приложении Б.

При выпуске системы из производства определение основной абсолютной погрешности следует проводить в следующем порядке:

  • -  подготовить датчик поверяемого ИК к проведению измерений в соответствии с РЭ;

  • -   подать на датчик поверяемого ИК ГСО-ПГС в последовательности №№ 1-2-3-4-3-2-1-4 {Приложение А, таблица А.1);

  • -  через время не менее 3 мин после подачи каждой ПГС зафиксировать показания ЖКД датчика и на дисплее ЦЭВМ (рабочие места инженера-оператора и горного диспетчера).

При проведении периодической поверки, внеочередной поверки после монтажа на новом горно-технологическом объекте и поверки после ремонта в условиях эксплуатации основную абсолютную погрешность определять в следующем порядке:

  • -   подготовить датчик к проведению измерений в соответствии с РЭ;

  • -  подать на датчик поверяемого ИК ПГС в последовательности №№ 1-4 (Приложение А, таблица А.1):

  • -  через время не менее 3 мин после подачи каждой ПГС зафиксировать показания ЖКД датчика и время фиксации показаний с точностью до секунды;

  • -  на дисплей ЦЭВМ вызывать показания датчика поверяемого ИК для моментов времени. в которые производились считывание показаний с ЖКД датчика и зафиксировать соответствующие показания с дисплея ЦЭВМ.

При проведении периодической поверки, внеочередной поверки после монтажа на новом горно-технологическом объекте и поверки после ремонта в условия.х эксплуатации основную абсолютную погрешность определять в следующем порядке:

  • -   подготовить датчик поверяемого ИК к проведению измерений в соответствии с РЭ;

  • -  подать на датчик поверяемого ИК ГСО-ПГС в последовательности №№ 1 - 4 (Приложение А. таблица А. 1);

  • -  через время не менее 3 мин после подачи каждой ГСО-ПГС зафиксировать показания ЖКД датчика и время фиксации показаний с точностью до секунды;

  • -   на дисплей ЦЭВМ вызывать показания датчика поверяемого ИК для моментов времени. в которые производились считывание показаний с ЖКД датчика и зафиксировать соответствующие показания с дисплея ЦЭВМ.

Значение основной абсолютной погрешности в каждой точке поверки следует рассчитывать по формулам:

(5)

/ * {

дГ//,(//А77Р) _ ^Ч1ЭИ.У(ИкЛР)

(6)

I                                             I                                                   i

где                           -показания на ЖКД датчика, дисплее ПЭВМ соответственно,

при подаче /-Й ПГС, довзрывоопасная концентрация метана, % ПКПР;

(//AW)   _ довзрывоопасная концентрация метана, рассчитанная по значению объемной

доли метана, указанному в паспорте /-й ПГС, % ПКПР.

Пересчет содержания метана, выраженного в объемных долях, %, в единицы довзрывоопасной концентрации, % ПКПР, проводят по формуле:

f-mx'

(7)

'-I                  ^.//AZ//- ' ‘     ’

где

i

QHKni*

  • - паспортное значение объемной доли метана в /-й ГСО-ПГС, %;

  • - нижний концентрационный предел распространения пламени для метана, ^нкпр _ 4 д о/д (об.д.) в соответствии с ГОСТ Р 52136-2003.

Результат определения основной погрешности системы считают положительным, если значения основной погрешности в каждой точке поверки не превышают пределов, указанны.х в таблице Б.1 Приложения Б.

  • 6.6.1.3 Определение вариации показаний по ИК объемной доли метана и довзрывоопасной концентрации горючих газов в газовой смеси

Определение вариации показаний по ИК объемной доли метана допускается производить одновременно с определением основной погрешности по пп. 6.5.1.1, 6.5,1.2.

Значение вариации показаний в доля.х от пределов основной абсолютной погрешности рассчитывают по формуле:

(8)

где C/’,C^* -результат измерения концентрации метана в точке поверки 3 при подходе со стороны больших и меньших значений, объемная доля метана. %;

Ao

- пределы допускаемой основной абсолютной погрешности, объемная доля метана, %.

Значение вариации показаний в долях от пределов основной относительной погрешности рассчитывают по формуле:

-100.

(9)

где           - пределы допускаемой основной относительной погрешности, %.

Результат определения вариации показаний считают положительным, если значение вариации показаний не превышает 0.5 в долях от пределов допускаемой основной погрешности, указанны.х в таблице Б.1 Приложения Б.

  • 6.6.1.4 Определение времени установления показаний и времени срабатывания сигнализации

Определение времени установления показаний и времени срабатывания сигнализации проводить в следующем порядке:

проверить срабатывание сигнализации (отключение электрооборудования); определить время задержки срабатывания сигнализации (отключения электрооборудования);

определить время установления показаний первичного измерительного преобразователя (датчика) ИК по уровням 0.63 и 0.9.

Проверку срабатывания сигнализации (отключения электрооборудования) проводить в следующем порядке;

-• подготовить датчик и ПГС №1;

подать на вход датчика ПГС № 1 (допускается использовать чистый атмосферный воздух), дождаться установления показаний;

подать на вход датчика ПГС № 4 и наблюдать за срабатыванием сигнализации (отключением электрооборудования);

Определение времени задержки срабатывания сигнализации (отключения электрооборудования) проводить в следующем порядке;

при реализации порогового устройства в контроллера.х (встроенное программное обеспечение контроллеров должно обеспечивать cигнaJ^изaцию и/или отключение электрооборудования при обрыве линии связи с датчиком) включить секундомер и в момент очередного прохождения секундной стрелки секундомера нулевой отметки разорвать линию связи с датчиком. В момент срабатывания сигнализации (отключение электрооборудования) остановить секундомер и зафиксировать показания , с. отсчитывая время с момента прохождения нулевой отметки;

Примечание — разрыв линии связи осуществляется посредством отключения разъема выходного сигнала датчика.

при реализации порогового устройства в датчике запустить секундомер, в момент очередного прохождения секундной стрелки секундомера нулевой отметки разорвать линию связи датчика с цепью управления сигнализирующим устройством (отключаемым электрооборудованием). В момент срабатывания сигнализации (отключение электрооборудования) остановить секундомер и зафиксировать показания Т^^,, с, отсчитывая время с момента прохождения нулевой отметки.

Определение времени установления показаний первичного измерительного преобразователя (датчика) по уровням 0,63 и 0.9 проводят в следующем порядке:

подготовить датчик и ПГС № I и № 4;

подать на вход датчика ПГС № 4, дождаться установления показаний, рассчитать значения, равные 0.63 и 0.9 установившегося значения;

подать на вход датчика ПГС № I (допускается использовать чистый атмосферный воздух), дождаться установления показаний, отсоединить газовую линию от датчика;

продувать газовую линию ПГС № 4 в течение не менее 3 мин (при общей ее длине не более 2 м), предотвращая попадание ПГС № 4 на датчик;

запустить секундомер и в момент очередного прохождения секундной стрелки секундомера нулевой отметки подключить продуваемую газовую линию к датчику испытываемого ИК;

в момент отображения на ЖКД датчика показаний, равных 0.63 установившегося значения, зафиксировать время установления показаний по уровню 0,63 - с, отсчитывая время с момента прохождения нулевой отметки;

в момент отображения на ЖКД датчика показаний, равных 0,9 установившегося значения. остановить секундомер и зафиксировать время установления показаний по уровню 0,9 Т^д, с, отсчитывая его с момента прохождения нулевой отметки.

Рассчитать значение времени срабатывания сигнализации с, по формуле:

(IO)

Результат определения времени установления показаний и времени срабатывания сигнализации считают положительным, если:

при подаче на датчик ПГС № 4 осуществляегся сигнализация (или отключение электрооборудования);

время срабатывания сигнализации не превышает 15 с;

- время установления показаний не превышает значений, указанных в таблице Б.1 Приложения Б.

  • 6.6.1.5 Определение абсолютной погрешности срабатывания сигнализации

Определение погрешности срабатывания сигнализации проводить следующим образом:

  • -   подготовить датчик и ПГС № 1 и № 4;

  • -  подать на вход датчика ПГС № I (допускается использовать чистый атмосферный воздух), дождаться установления показаний;

  • -   подать ПГС № 4 на датчик с расходом в 2 раза меньшим верхней границы диапазона расходов, указанного в РЭ соответствующего датчика;

  • -  зафиксировать показания на ЖКД датчика в момент срабатывания сигнализации и/или отключения электрооборудования;

  • -  значение абсолютной погрешности срабатывания сигнализации рассчитать по формуле:

    (11)

ч

где с"

-установленное значение порога срабатывания сигнализации, объемная доля метана. %, или довзрывоопасная концентрация, % НКПР;

- показания ЖКД в момент срабатывания сигнализации и/или отключения электрооборудования, объемная доля метана, %, или довзрывоопасная концентрация, % НКПР.

Результат определения погрешности срабатывания сигнализации считают положительным, если значение погрешности срабатывания сигнализации не превышает:

  • - для измерительных каналов с датчиками ДМСОЗЭ. % НКПР                     ± 0,3

  • - для измерительных каналов с остальными датчиками, % (об.д.)                     ± 0,1

  • 6.6.2 Измерительные каналы объемной доли токсичны.х газов, водорода и кислорода

  • 6.6.2.1 Определение основной абсолютной погрешности системы по ИК токсичных газов, водорода и кислорода

Для определения основной абсолютной погрешности системы по ИК объемной доли оксида (с использованием датчиков СДТГ 01, СДОУ 01, ДОУИ) и диоксида углерода (ИДИ-20), водорода (СДТГ 02, СДТГ 03), оксида и диоксида азота (СДТГ 05 и СДТГ 06) и кислорода (СДТГ 11) и следует собрать схему в соответствии с рисунком, приведенным в Приложении Б.

При выпуске системы из производства определение основной абсолютной погрешности системы по ИК объемной доли оксида и диоксида углерода, водорода, оксида и диоксида азота и кислорода следуют проводить в следующем порядке:

  • -  поочередно подать на датчик поверяемого ИК соответствующую ГСО-ПГС в последовательности №№ 1-2-3-2-1-3 (Приложение А. таблица А.2, соответственно определяемому компоненту и диапазону измерений);

  • -  через время не менее 3 мин после подачи каждой ПГС зафиксировать показания ЖКД датчика и на дисплее ПЭВМ (рабочие места инженера-оператора и горного диспетчера).

При проведении периодической поверки, внеочередной поверки после монтажа на новом горно-технологическом объекте и поверки после ремонта в условиях эксплуатации основную абсолютную погрешность допускается определять при подаче соответствующих ГСО-ПГС № 1 и № 3 (таблица А. 1).

Значение основной абсолютной погрешности в каждой точке поверки рассчитать по формулам:

Д       -С“"'.

(12)

(13)

I              I                       )

»                 I                               i

где               - показания на ЖКД датчика, дисплее ЦЭВМ соответственно, при подаче /-й

ГСО-ПГС, объемная доля определяемого компонента, % или млн"’;

- паспортное значение объемной доли определяемого компонента в /-й ГСО-ПГС, % или млн"'.

Результат определения основной погрешности системы считают положительным, если значения основной погрешности в каждой точке поверки не превышают пределов, указанных в таблице Б.2 Приложения В.

  • 6.6.2.2 Определение вариации показаний по ИК токсичных газов, водорода и кислорода

Определение вариации показаний по ИК токсичны.х газов, водорода и кислорода с использованием датчиков СДТГ, СДОУ 01, ДОУИ и ИДИ-20 допускается производить одновременно с определением основной погрешности по п. 6.5.2.1.

Значение вариации показаний в долях от пределов основной абсолютной погрешности рассчитать по формуле:

(14)

где C’j’.Cj' - результат измерения объемной доли определяемого компонента в точке поверки № 2 при подходе со стороны больших и меньших значений, % или млн'';

A,.

- пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, % или млн '.

Результат определения вариации показаний считают положительным, если значение вариации показаний не превышает 0,5 в долях от пределов допускаемой основной погрешности, указанных в таблице Б.2 Приложения В.

  • 6.6.2.3 Определение времени установления показаний ИК токсичных газов, водорода и кислорода

Определение времени установления показаний допускается проводить одновременно с определением основной погрешности по п. 6.5.2.1 в следующем порядке:

  • 1) подать на вход датчика поверяемого ИК ГСО-ПГС № 3, зафиксировать установившиеся показания на дисплее датчика;

  • 2) рассчитать значение, равное 0.9 от установившегося показания, полученного на предыдущем шаге;

  • 3) подать на вход датчика ГСО-ПГС № I (допускается использовать чистый атмосферный воздух), дождаться установления показаний:

  • 4) продувать газовую линию ПГС № 4 в течение не менее 3 мин (при общей ее длине не более 2 м). предотвращая попадание ПГС № 4 на датчик;

  • 5) запустить секундомер и в момент очередного прохождения секундной стрелки секундомера нулевой отметки подключить продуваемую газовую линию к датчику испытываемого ИК;

  • 6) в момент отображения на ЖКД датчика показаний равных или больших 0,9 от установившегося значения, остановить секундомер и зафиксировать время установления показаний, отсчитывая его с момента прохождения нулевой отметки.

Результат определения времени установления показаний считают положительным, если оно не превышает пределов, указанных в таблице Б.2 Приложения Б.

  • 6.6.3 Измерительный канал скорости воздушного потока

  • 6.6.3.1 Определение основной погрешности системы по ИК скорости воздушного потока с датчиками СДСВ 01 с аналоговым выходным сигналом

Поверку ИК скорости воздушного потока с датчиками с аналоговым выходным сигналом проводя! поэлементно в следующем порядке:

  • 1) проверить наличие действующего свидетельства о поверке на датчик скорости воздушного потока, используемый в ИК: если свидетельство о поверке отсутствует, провести демонтаж датчика и его поверку:

  • 2) определить основную погрешность датчика скорости воздушного потока на основании результатов последней поверки;

  • 3) определить погрешность канала передачи и отображения данных;

  • 4) рассчитать-значение основной абсолютной погрешности ИК.

Определение погрешности передачи и канала отображения данны.х в ИК скорости воздушного потока для датчиков с аналоговым выходным сигналом проводят с помощью тестового электрического сигнала (0,4-2,0) В. В качестве источника тестового электрического сигнала следует применять поверенный датчик метана ДМС01. ДМС 03, ИДИ-10 из комплекта ЗИП системы или калибратор напряжений и тока искробезопасный КН1'И-40.00.00, подключаемые на место отключенного (демонтированного) датчика скорости воздушного потока поверяемого ИК. в следующем порядке:

а) при использовании в качестве источника тестового сигнала датчика метана ДМС 01, ДМС 03. ИДИ-10:

  • -   подключить датчик метана к аналоговому входу контроллера поверяемого ИК в месте установки датчика скорости воздушного потока;

  • -   подготовить датчик к проведению измерений в соответствии с РЭ;

  • -  подать на датчик метана последовательно ПГС № 1 и ПГС № 3 (таблица А.1);

  • -  через 3 мин после подачи каждой ПГС зафиксировать показания ЖКД датчика метана и время снятия показаний;

  • -   на дисплей ЦЭВМ вызвать и зафиксировать результаты измерения для момента времени, соответствующего моменту снятия показаний с ЖКД датчика метана;

  • -   вычислить значения скорости воздушного потока, м/с, для диапазона измерений скорости воздушного потока (0,1-30) м/с. соответствующие тестовым электрическим сигналам по следующим формулам:

для источника тестового сигнала - датчика метана с диапазоном измерений объемной доли метана (0-5)%:

где 77,      - показания датчика метана при подаче /-ой ПГС, объемная доля метана, %.

для источника тестового сигнала - датчика метана с диапазоном измерений объемной доли метана (0-2,5) %:

= 11,96x77,+0,1

(16)

- значение абсолютной погрешности линии передачи и отображения данных рассчитать по формуле:

аЦЭНМ _ 1/ЦЭЯМ

(17)

где

ИК;

_ показания на дисплее ЦЭВМ в момент проведения измерений, м/с.

б) при использовании в качестве источника тестового сигнала калибратора КНТИ-40.00.00

- подключить калибратор КНТИ-40.00.00 к аналоговому входу контроллера поверяемого

  • -   последовательно установить на калибраторе значения напряжений (0,40+0,05) и (2,00-0,05) В:

  • -  зафиксирова'1 ь установившиеся показания на ЖКД КНТИ;

  • -   пересчитать показания ЖКД КНТИ, В, в значения скорости воздушного потока, м/с, по формуле;

(18)

где и- показания ЖКД КНТИ в /-й точке проверки, В.

- значение абсолютной погрешности линии передачи и отображения данных рассчитать по формуле:

(19)

где           _ показания на дисплее ЦЭВМ в i-й точке проверки, м/с.

Значение основной абсолютной погрешности ИК скорости воздушного потока с датчиками с аналоговым

выходным сигналом рассчитать по формуле:

(20)

  • - максимальное значение абсолютной погрешности датчика поверяемого ИК скоросзи воздушного потока, м/с;

  • - максимальное значение абсолютной погрешности линии передачи и отображения данных поверяемого ИК скорости воздушного потока, м/с.

Результат определения основной абсолютной погрешности системы по ИК скорости воздушного потока считают положительным, если она не превышает пределов, указанных в таблице Б.З Приложения Б.

  • 6.6.3.2 Определение основной погрешности системы по ИК скорости воздушного потока с датчиками СДСВ 01 с цифровым выходным сигналом

Поверку ИК скорости воздушного потока с датчиками с цифровым выходным сигналом проводят поэлементно в следующем порядке:

  • 1) проверить наличие действующе10 свидетельства о поверке на датчик скорости воздушного потока, используемый в ИК. если свидетельство о поверке отсутствует провести демонтаж датчика и его поверку;

  • 2) определить основную погрешность датчика скорости воздушного потока на основании результатов последней поверки;

  • 3) определить погрешность канала передачи и отображения данных;

  • 4) рассчитать значение основной абсолютной погрешности ИК.

Определение основной погрешности канала передачи и преобразования данных и отображения результатов измерения проводится следующим образом:

  • -   произвести монтаж поверенного датчика скорости воздушного потока в ИК;

  • -   подготовить датчик к проведению измерений в соответствии с РЭ;

  • -  закрыть чувствительную головку датчику способом, препятствующим движению воздуха через измерительную систему;

  • -  через 3 мин зафиксировать показания на ЖКД датчика и время снятия показаний;

  • -   на дисплей ЦЭВМ вызвать и зафиксировать результаты измерения       для момента

времени, соответствующего моменту' снятия показаний с ЖКД датчика:

  • -  значение абсолютной погрешности канала передачи и преобразования данных и отображения результатов измерения рассчитать по формуле:

А К _         _ 1/jI

(21)

Значение основной абсолютной погрешности ИК скорости воздушного потока рассчитать по формуле:

(22)

где Л/,

- абсолютная погрешность датчика поверяемого ИК скорости воздушного потока, м/с.

Результат определения основной абсолютной погрешности системы по ИК скорости воздушного потока считают положительным, если она не превышает пределов, указанных в таблице Б.З Приложения Б.

  • 6.6.4 Измерительный канал массовой концентрации пыли

Определение основной погрешности системы по ИК массовой концентрации пыли с измерителем ИЗСТ-01 проводиться поэлементно в следующем порядке:

  • 1) проверить наличие действующего свидетельства о поверке на датчик массовой концентрации пыли, используемый в ИК, если свидетельство о поверке отсутствует провести демонтаж датчика и его поверку;

  • 2) определить основную погрешность датчика массовой концентрации пыли на основании результатов последней поверки;

  • 3) определить погрешность остальной части ИК (линии передачи и отображения данных);

  • 4) рассчитать значение основной абсолютной погрешности ИК.

Определение основной относительной погрешности канала передачи и преобразования данных и отображения результатов измерения для ИК массовой концентрации пыли проводят с помощью тестового электрического сигнала в диапазоне (0,4-2,0) В. В качестве источника тестового электрического сигнала следует применять поверенный датчик метана ДМС01, ДМС 03, ИДИ-10 из комплекта ЗИП системы или калибратор напряжений и тока искробезопасный КНТИ-40.00.00, подключаемые на место отключенного (демонтированного) измерителя ИЗСТ-01 поверяемого И К. в следующем порядке:

а) при использовании в качестве источника тестового сигнала датчика метана ДМС 01, ДМС 03, ИДИ-10:

  • -   подключить датчик метана к аналоговому входу контроллера поверяемого ИК:

  • -   включить питание датчика метана, дать ему прогреться в течение 10 мин;

  • -   подать на датчик метана ПГС № 3;

  • -   через 3 мин после подачи каждой ПГС зафиксировать показания ЖКД датчика метана и время снятия показаний;

  • -   на дисплей ЦЭВМ вызвать результаты измерения для момента времени, соответствующего моменту снятия показаний с ЖКД датчика, и зафиксировать их;

  • -   определить значение запыленности, мг/м’. соотвегствующее зестовому электрическому сигналу по формуле:

A-X/7,.

(23)

где П, к

  • - показания ЖКД датчика метана (тестовый сигнал), объемная доля метана, %:

  • - коэффициент пропорциональности: к = 300 для источника тестового сигнала -датчика метана с диапазоном измерений объемной доли метана (0-5) %; к = 600 для источника тестового сигнала - датчика метана с диапазоном измерений объемной доли мезана (0-2,5) %.

значение абсолютной погрешности канала передачи и преобразования данных и отображения результатов измерения для ИК запыленности рассчитать по формуле:

дХ

(24)

где             . показания на дисплее ЦЭВМ, мг/м’;

- значение относительной погрешности канала передачи и преобразования данны.х и отображения результатов измерения для ИК запыленности рассчитать по формуле:

-Q

(25)

6) при использовании калибратора КИТИ-40.00.00 определение основной погрешности ИК запыленности проводизся в следующем порядке:                                          .

ИК:

- подключить калибратор КИТИ-40.00.00 к аналоговому в.ходу контроллера поверяемого

- последовательно установить на калибраторе значения напряжений (0,40+0,05) В и (2,00-0.05) В;

  • -  зафиксировать установившиеся показания на ЖКД КНТИ;

  • -   пересчитать показания ЖКД КНТИ. В, в значения массовой концентрации пыли, мг/м^, по формуле:

2/"»' =937.5х(Ц -0.4),

(26)

где Ц       - показания ЖКД КНТИ в i-й точке проверки. В;

- значение абсолютной погрешности канала передачи и преобразования данных и отображения результатов измерения для ИК массовой концентрации пыли рассчитать по формуле:

л U'JHM , ^ЦЗНМ

(27)

где             . показания на дисплее ЦЭВМ, мг/м^;

- значение относительной по1решности канала передачи и преобразования данных и отображения результатов измерения для ИК массовой концентрации пыли рассчитать по формуле:

,уЦЭН.\1 _ ,-,кнти

(28)

--100.

Значение основной приведенной погрешности ИК массовой концентрации пыли в диапазоне измерений массовой концентрации пыли от 0 до 100 мг/м^ рассчитать по формуле:

=7(д7э^ + (а„)\/|оо.

(29)

где

Д lkJr»4

зоне

  • - максимальное значение основной абсолютной погрешности датчика ИЗСТ-01, полученное в ходе поверки, мг/м^;

  • - максимальное значение основной абсолютной погрешности канала передачи и отображения данных, полученное в ходе поверки, мг/м^.

Значение основной относительной погрешности ИК массовой концентрации пыли в диапа-из.мерений массовой концентрации пыли св. 100 до 1500 мг/м^ рассчитать по формуле:

4=М"" )’+(#;>’.

(30)

где

^1)атч

CfWH4

^1!

  • - максимальное значение основной относительной погрешности датчика ИЗСТ-01, полученное в ходе поверки, %;

  • - максимальное значение основной относительной погрешности канала передачи и отображения данных, полученное в ходе поверки. %.

Результат определения основной абсолютной погрешности системы по ИК массовой концентрации пыли считают положительным, если она не превышает пределов, указанных в таблице Б.4 Пр иложения Б.

  • 6.6.5 Определение основной погрешности системы по ИК абсолютного давления газа, разности давлений газа, абсолютного давления жидкости

Определение основной погрешности системы по ИК абсолютного давления газа, разности давлений газа, абсолютного давления жидкости с датчиками СДД 01 проводят поэлементно в следующем порядке:

  • 1) проверить наличие действующего свидетельства о поверке на датчик давления, используемый в ИК. если свидетельство о поверке отсутствует провести демонтаж датчика и его поверку;

  • 2) определить основную погрешность датчика давления на основании результатов последней поверки;

  • 3) определить погрешность остальной части ИК (канала передачи информации и канала отображения результатов измерения);

  • 4) рассчитать значение основной абсолютной погрешности ИК.

Определение погрешности канала передачи информации и отображения результатов измерения в ИК давления для датчиков с аналоговым выходным сигналом проводят с помощью тестового электрического сигнала (0.4-2,0) В. В качестве источника тестового электрического сигнала следует применять поверенный датчик метана ДМС01, ДМС 03, ИДИ-10 из комплекта ЗИП системы или калибратор напряжений и тока искробезопасный КНТИ-40.00.00, подключаемые на место отключенного (демонтированного) датчика давления поверяемого ИК. в следующем порядке:

а) при использовании в качестве источника тестового сигнала датчика метана ДМС 01, ДМС 03. ИДИ-10:

  • -   подключить датчик метана к аналоговому входу контроллера поверяемого ИК в месте установки датчика давления;

  • -  подготовить датчик к проведению измерений в соответствии с РЭ;

  • -  подать на датчик метана последовательно ПГС № 1 и ПГС № 3 (таблица А.1);

  • -  через 3 мин после подачи каждой ПГС зафиксировать показания ЖКД датчика метана и время снятия показаний;

  • -   на дисплей ЦЭВМ вызвать и зафиксировать результаты измерения для момента времени. соответствующего моменту снятия показаний с ЖКД датчика метана;

  • -  вычислить значения давления по формуле при использовании в качестве источника тестового электрического сигнала поверенных датчиков метана ДМС01, ДМС 03, ИДИ-10 из комплекта ЗИП системы:

    (31)

X П, + f/,

или при использовании в качестве источника тестового электрического сигнала поверенного калибратора напряжений и тока искробезопасного КПТИ-4().00.00 - по формуле:

(32)

где k^,d^

П, и,

  • - коэффициенты, указанные в таблице 5 для /-го ИК давления;

  • - показания датчика метана при подаче /-ой ПГС, обьемная доля метана, %;

  • - показания ЖКД КИТИ в /-й точке проверки, В.

Таблица 5

Измерительный канал давления

к.

dj

Датчик метана с диапазоном (0-2,5)%

Датчик метана с диапазоном (0-5)%

кнти

с диапазоном (0,4-2,0) В

ДДГ (0-5,89) кПа

2,356 кПа! %

1,178 кПа/%

3,68125 кПа / В

0 кПа

ДДГ (0-40) кПа

16кПа/%

8 кПа/%

25 кПа/В

0 кПа

ДДГ (0-100) кПа

40 кПа! %

20 кПа/%

62,5 кПа / В

0 кПа

ДДГ (0-500) к11а

200 кПа! %

100 кПа/%

312,5 кПа / В

0 кПа

ДДГ (0-1000) кПа

400 кПа / %

200 кПа / %

625 кПа / В

0 кПа

АДГ (53,2-114,4) кПа

43,632 кПа / %

21.813 кПа/%

38,25 кПа / В

53,2 кПа

АДГ (60-2500) кПа

976 кПа / %

488 кПа / %

1525 кПа/В

60 кПа

АДЖ (0-0,6) МПа

0.24 МПа! %

0,12 МПа/%

0,375 МПа / %

0 МПа

АДЖ (0-1) МПа

0,4 МПа/%

0,2 МПа/%

0.625 МПа/%

0 МПа

АДЖ (0-2.5) МПа

1 МПа/%

0.5 МПа / %

1,5625 МПа/%

0 Ml 1а

АДЖ (0-6) МПа

2,4 МПа ! %

1.2 МПа/,%

3,75 МПа / %

0 МПа

АДЖ (0-10) МПа

4 МПа/%

2 МПа/%

6,25 МПа / %

0 МПа

Примечание - ДДГ - дифференциальное давление газа: АДГ - абсолютное давление газа, АДЖ - абсолюз ное давление жидкости.

Значение приведенной погрешности канала передачи и отображения данных для /-го ИК давления при использовании датчиков метана и калибратора рассчитать по формулам:

рИЭНМ р/члч

'2—X 100 ;

рЦЭНМ рКНТИ

--хЮО,

P.,-Ph

(34)

где

рЮНМ

I

  • - показания на дисплее ЦЭВМ в i-й точке проверки, кПа (мПа, в зависимости от поверяемого диапазона измерений);

  • - верхняя и нижняя границы диапазона измерений давления, кПа (или МПа, в зависимости от поверяемого диапазона измерений).

Значение основной приведенной погрешности ИК давления рассчитать по формуле

(35)

где

  • - максимальное значение основной приведенной погрешности датчика давления, полученное в ходе поверки;

  • - максимальное значение основной приведенной погрешности канала передачи и отображения данных, полученное в ходе поверки, %.

Результат определения основной приведенной погрешности системы по ИК давления считают положительным, если она не превышает пределов, указанных в таблице Б.5 приложения Б.

  • 6.6,6 Измерительный канал зазора между торцом чувствительной части датчика и поверх-носгью контролируемого объекта и средних квадратических значений (СКЗ) виброскорости

Определение основной погрешности системы но ИК зазора между торцо.м чувствительной части датчика и поверхностью контролируемого объекта и СКЗ виброскорости.

Поверку ИК зазора с датчиками ИВД-2 и СКЗ виброскорости с датчиками ИВД-3 с цифровым выходным сигналом проводят поэлементно в следующем порядке:

  • 1) проверить наличие действующего свидетельства о поверке на датчик зазора или СКЗ виброскорости, используемый в ИК, если свидетельство о поверке отсутствует провести демонтаж датчика и его поверку:

  • 2) определить основную погрешность датчика зазора или СКЗ виброскорости на основании результатов последней поверки;

  • 3) определить погрешность канала передачи и отображения данных;                  •

  • 4) рассчитать значение основной абсолютной погрешности ИК.

Определение основной погрешности канала передачи и преобразования данных и отображения результатов измерения проводится следующим образом:

  • -  произвести монтаж поверенного датчика зазора или СКЗ виброскорости в ИК без подключения к контролируемому механизму;

  • -   подготовить датчик к проведению измерений в соответствии с РЭ;

  • -   изолировать датчик от воздействия со стороны контролируемого механизма: для датчика зазора обеспечить расстояние от торца чувствительного элемента до контролируемой поверхности не менее 20 мм. при этом на выходе датчика будет сформировано значение, соответствующее максимуму диапазона измерения (5"“'= 6 мм); для датчика СКЗ виброскорости - поместить его на поверхность, которая не подвержена вибрации, при этом на выходе датчика будет сформировано значение, соответствующее минимуму диапазона измерения (/"""= О мм/с);

  • -   через 3 мин зафиксировать время снятия проведения измерений;

  • -  на дисплей ЦЭВМ вызвать и зафиксировать результаты измерения      для СКЗ виб-

-rirVIM                                                                            -

роскорости и Z для зазора для моментов времени проведения измерении;

  • -  значение относительной погрешности канала передачи и преобразования данных и отображения результатов измерения рассчитать по формулам:

    л'Л’

    ' хЮО,

    imn

    (36)

    --------хЮО.

    Qitiax

    (37)

где         и                      дисплее ЦЭВМ по каналам измерения зазора и СКЗ

виброскорости в мо.мент проведения измерений соответственно, м/с.

Значение основной относительной погрешности ИК зазора СКЗ виброскорости соответственно рассчитать по формулам:

(38) (39)

где S',’',""".       -максимальное значение основной относительной погрешности датчика

виброскорости и зазора соответственно, полученное в ходе поверки, %;

~ максимальное значение основной огносительной погрешности канала передачи и отображения данных виброскорости и зазора соответственно, полученное в ходе поверки, %.

Результат определения основной относизельной погрешности системы по ИК зазора и С КЗ виброскоросзи считают положительным, если они не превышают пределов, приведенных в таблицах Б.6 и Б.7 Приложения Б,

  • 6.6,7 Измерительный канал температуры

Определение основной погрешности системы по ИК температуры с датчиками ДТ.М проводят поэлементно в следующем порядке:

  • 1) проверить наличие действующего свидетельства о поверке на датчик температуры, используемый в ИК, если свидетельство о поверке отсутствует провести демонтаж датчика и его поверку;

  • 2) определить основную погрешность датчика температуры на основании результатов последней поверки;

  • 3) определить погрешность остальной части ИК (канала передачи информации и канала отображения результатов измерения);

  • 4) рассчитать значение основной абсолютной погрешности ИК.

Определение погрешности канала передачи информации и отображения результатов измерения в ИК температуры для датчиков ДТМ.

В качестве источника тестового цифрового сигнала следует применять датчик температуры ДТМ, с которого получать результат измерения температуры, контролируемой эталонным термометром:

  • -   подключнз ь датчик температуры к входу MicroLAN контроллера поверяемого ИК:

  • -   поместить ДТМ в сосуд с водой, температуру которой контролировать эталонным термометром:

  • -  через 10 минут после помещения ДТМ в сосуд с водой засечь время измерений и зафиксировать показания эталонного термометра Т'^

  • -   на дисплей ЦЭВМ вызвать и засриксировать результаты измерения       для момента

времени, соответствующего моменту снятия показаний с эталонного термометра;

  • -  оценку абсолютной погрешносзи канала передачи и отображения данных находят по формуле:

    ^ЦЭНМ

(40)

//?M/

где 7’      . показания на дисплее ЦЭВМ в момент проведения измерений, °C.

Т ‘‘    - показания эталонного термометра в момент проведения измерений, °C.

Оценку основной абсолютной погрешности ИК скорости воздушного потока с датчиками с аналоговым выходным сигналом находят по формуле;

А,. = 7(а7""‘')^ +(aV.^"''')^ ,

(41)

где А')""''   - максимальное значение абсолютной погрещности датчика поверяемого ИК

температуры. “С:

- максимальное значение абсолютной погрешности линии передачи и отображения данны.х поверяемого И К температуры, “С.

Результат определения основной абсолютной погрешности Аппаратуры по ИК температуры считают положительным, если она не превышает пределов, указанны.\ в таблице Б.8 Приложения Б.

7 Оформление [)е1у;1ыатов поверки

  • 7.1 При проведении поверки оформляют протокол результатов поверки, форма которого приведена в Приложении Г.

  • 7.2 Системы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению, делают соответствующую отметку в паспорте (при первичной поверке) и/или выдают свидетельство о поверке (при периодической поверке) согласно ПР 50.2.006-94.

  • 7.3 При отрицательны.х результатах системы не допускают к применению и направляют в ремонт. В паспорте делают отметку о непригодности и выдают извещение установленной формы согласно ПР 50.2.006-94 или аннулируют свидетельство о поверке.

Приложение А (обязательное)

Технические характеристики ГСО-ПГС, используемых при поверке

Таблица А.1 - Гехнические >

X газов

;тики ПГС для поверки ИК

Первичный измерительный преобразователь

Диапазон измерений

Номер

ПГС

Номинальное значение объемной доли метана в ПГС и пределы допускаемого отклонения. %

Пределы допускаемой относительной погрешности, ± Ао %

Номер ГСО-ПГС по Гос-реестру, ГОСТ, ТУ

ДМС01-(0-5)

0-2.5 % (об.д.)

1

воздух

-

ТУ 6-21-5-82

г

1,0±0,06

-0,6-Х±2,3

4272-88

3

1.5±0,06

-0,6-Х+2,3

4272-88

4

2,3±0,06

-0,6-Х+2,3

4272-88

ДМС01-(0-

100)

0-100 %(об.д.)

1

воздух

-

ТУ 6-21-5-82

1

5,0 ±0,5

0,8

3885-87

1>

50 ± 2.5

-0,02-Х+2,53

3894-87

4

92 ± 4,6

-0,02-Х+2.53

3894-87

дм с 03

0-2.5 % (об.д.)

1

воздух

-

ТУ 6-21-5-82

2

1,0±0,06

-0,6Х±2,3

4272-88

3

1.5±0,06

-0,6-Х±2,3

4272-88

4

2,3±0,06

-0,6-Х+2,3

4272-88

5-100% (об.д.)

1

10± 1,5

0,7

3890-87

2

3

40 ± 2,0

-0.02-Х±2.53

3894-87

60 ±3

-0,02-Х±2,53

3894-87

4

90 ± 4.5

-0.02-Х±2,53

3894-87

дмс озэ

0-57 % НКПР

1

воздух

ТУ 6-21-5-82

2

1.0±0,06

-0,6-Х+2,3

4272-88

3

1.5±0,06

-0.6-Х+2.3

4272-88

4

2,3±0,06

-0,6-Х+2,3

4272-88

иди-10

0-2.5 % (об.д.)

1

ПНГ - возду.х

-

ТУ 6-21-5-82

2

1.0 ± 0.15

-0,9-Х+5.,2

3907-87

3

1.5±0,15

-0.9-Х±5,2

3907-87

4

2.0 ±0,15

-0,9-Х±5,2

3907-87

0-100 %(об.д.)

1

ПНГ - воздух

-

ТУ 6-21-5-82

2

5,0 ± 0.5

0,8

3885-87

3

50 ±2,5

-0,02-Х±2,53

3894-87

4

92 ± 4.6

-0,02-Х+2,53

3894-87

Таблица A.2 - Технические характеристики ПГС для поверки ИК токсичных газов, водоро-

да и

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

11оминальное значение объемной доли определяемого компонента ПГС. пределы допускаемого отклонения

Пределы допускаемой относительной погрешности. ± Ао %

Номер ПГС по реестру ГСО или источник ПГС

ПГС № 1

ПГС № 2

ПГС № 3

Оксид углерода (СО)

0-50 млн''

ПНГ-воздух

Марка А по

ТУ 6-21-5

82

25 ± 2 млн'

1

-0,ГХ+5.3

3843-87

46 ±4 млн"'

2

3844-87

Водород (Hl)

0-50 млн"'

ПНГ-гелий

Марка А по

ТУ 51-940

80

25 ± 2,5 лн''

7

ГГС-03-03 в комплекте с ГСО-ПГС водород -азот 0,1 % (об.д.), номер по реестру 91682008

45 ±5 млн''

7

Водород (Н?)

0-0.5 %

ПНГ-воздух

Марка В по

ТУ 6-21-582

0.21 ± 0.02

%

-10Х+6

4266-88

0.5 ± 0,04

%

-2.2Х+4.8

3943-87

Оксид азота (NO)

0-10 млн '

ПНГ-воздух

Марка А по

ТУ 6-21-5

82

5 мл и'' ± 20%

9 млн''

± 20%

10

8374-2003

Диоксид азота (NO.)

0-10 млн''

ПНГ-воздух

Марка А по

ТУ 6-21-582

5 млн''

± 20%

9 млн''

± 20%

10

8370-2003

Кислород (О:)

0-25 %

ПН1 -

азот

О.Ч., сорт 2 по ГОСТ 9293-74

12 ±5%

отн.

23,5 ± 5 % отн.

-0,02Х + 2.2

3728-87

Таблица А.З — технические

ПГС для

ИК диоксида

Диапазон измерений объемной доли диоксида углерода, %

Номер ПГС

Номинальное значение объемной доли диоксида углерода в ПГС, пределы допускаемого отклонения,%

Пределы допускаемой относительной погрешности, ± До %

Номер ГСО по реестру или номер ТУ

0-2

1

ПНГ-возду,\

-

Марка А по ТУ 621-5-82         .

2

1,0 ± 0.1

-1,2-Х+4,4

3792-87

3

1,8 ±0,2

-0,8-Х±3,5

3794-87

Примечания:

I) изготовители и поставщики ГСО-ПГС:

-ООО "Мониторинг", г. Санкт-Петербург, Московский пр,, 19. тел. 315-11-45, факс 327-97-

76:

- ФГУП "Clio "Лпалитприбор"", Россия, г. Смоленск, ул. Бабушкина, 3, тел. (4812) 51-32-39;

  • - ОАО "Линде Газ Рус" - 143907, Россия, Московская обл., г. Балашиха, ул. Белякова, Га; тел: (495) 5211565, 5214883^, 5213013; факс: 5212768;

-ЗАО "Лентехгаз", 193148, г. Санкт-Петербург, Б. Смоленский пр., 11;

  • - ООО "ПГС - Сервис", 624250, Свердловская обл.. г. Заречный, ул. Мира, 35.

и другие предприятия-производители ГСО-ПГС, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-01.

  • 2) поверочный нулевой газ (ИНГ) гелий - гелий марки А в баллоне под давлением по

ТУ 51-940-80;         ’

  • 3) поверочный нулевой газ (ПНГ) воздух в баллоне под давлением ТУ 6-21-5-82

  • 4) ГГС-ОЗ-03 - генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ;

Приложение Б

(обязательное) Метрологические характеристики измерительных каналов системы Таблица Б. 1 Метрологические характеристики системы по ИК метана

Первичный измерительный преобразователь

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

То.9, С, не более

ДМС01-(0-5)

от 0 до 100 %

(об.д.)

от 0 до 2,5 % (об.д.)

±0,2 % (об.д.)

20

ДМС01-(0-100)

от 0 до 100 % (об.д.)

от 0 до 60 % (об.д.) св. 60 до 100 % (об.д.)

±5,0 % (об.д.)

±15 % (об.д.)

20

ДМС 03

от 0 до 100 %

(об.д.)

от 0 до 2.5 % (об.д.) св. 5 до 100 % (об.д.)

±0,1 % (об.д.)

±3 % (об.д.)

10

дмс озэ

от 0 до 100 %

НКПР

от Одо 57% НКПР

±5 % НКПР *

30

иди-10

от 0 до 100 % (об.д.)

от 0 до 2,5 % (об.д.)

=0,2 % (об.д.)

30

от 0 до 5 % (об.д.) св. 5 до 100 % (об.д.)

=0,5 % (об.д.) = 10 % отн.

30

Примечание - * - поверочным компонентом я вляе те я м е та н.

Таблица Б.2 - Метрологические характеристики системы по ИК токсичных газов, водорода и диоксида углерода__

Первичный измерительный преобразователь

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности, объемная доля определяемого компонента

То 9, с, не более

СДТГ01,

СДОУ 01

Оксид углерода (СО)

от 0 до 200 млн-1

от 0 до 50 млн-1

±(2+0,1хСвх) млн''

120

ДОУИ

Оксид углерода (СО)

от 0 до 200 млн-1

от 0 до 50

млн-1 от 0 до 200 млн-1

±(3+0,1хСвх) млн''

120

СДТГ 02

Водород (Н2)

от 0 до 999 млн-1

от 0 до 50

млн-1

±(2+0,15хСвх) млн''

120

СДТГ 03

Водород (Н2)

от 0 до 1,0 % (об.д.)

от 0 до 0,5

(об.д,)

±0,1 % (об.д.)

120

СДТТ 05

Оксид азота (NO)

от 0 до 100 млн-1

от 0 до 10 млн-1

±(0,5+0,1хСвх) млн''

120

СДТГ 06

Диоксид азота (N02)

от 0 до 100 млп-1

от 0 до 10 млн-1

±(0,2+0,05хСвх) млн''

120

СДТГ11

Кислород (02)

от 0 до 25%

(об.д.)

от 0 до 25%

(об.д.)

±(0,5+0,1хСвх)%

(об.д.)

120

ИДИ-20

Диоксид углерода (СО2)

от 0 до 2 % (об.д.)

от 0 до 2 % (об.д.)

±0,2 % (об.д.)

30

Примечание -   - объемная доля определяемого компонента на входе датчика, млн или %.

то

Таблица Б

ка

.3 - Метрологические характеристики системы по

ИК скорости воздушного

по-

П( м< пр

рвичный из-рительный еобразователь

Диапазон показаний, м/с

Диапазон измерений, м/с

Пределы допускаемой основной погрешности, м/с

То.9ном5

С, не более

с;

1СВ01

от МИНУС 60 до плюс 60

от 0.1 до 0.6

4-0 1

20

от 0,6 до 30

±(0,09-(-0,02хТ)

Примечание - И-

-скорость воздушного потока, м/с

Таблица Б.4 - Метрологические характеристики системы по ИК массовой концентрации пыли

Первичный измерительный преобразователь

Диапазон показаний, мг/м’

Диапазон измерений, мг/м^

Пределы допускаемой основной погрешности

ИЗСТ-01

от 0 до 1500

от 0 до 100 от 100 до 1500

± 20 % прив.

± 20 % отн.

Примечание - метрологические характеристики по ИК массовой концентрации пыли нормированы по тестовому аэрозолю.

Таблица Б.5 -

системы по И К давления

гические

Первичный измерительный преобразователь

Диапазоны измерений

Пределы допускаемой основной погрешности

СДД01

а) разности давлений

(встроенны.м тензомодулем), кПа от 0 до 5,89; от 0 до 40; от 0 до 100; от 0 до 500; от 0 до 1000;

б) абсолютного давления:

  • - встроенным

тензомодулем, кПа       от 53.2 до 1 14,4; от 60 до 2500;

  • - внешни.м

тензопреобразователем. МПа       от 0 до 0,6; от 0 до 1;

от 0 до 2,5; от 0 до 6; от 0 до 10

± 2% прив.

Примечание - абсолютное давление воды измеряется только датчико.м с внешни.м тензопреоб-разователем.

Таблица Б.6 -

догические >

ки системы по ИК

Первичный измерительный преобразователь

Диапазон измерений зазора (осевого сдвига), мм

Пределы допускаемой основной погрешности

ИВД-2

от 0.4 до 6,0

± 3 % отн.

гические характеристики системы по ИК СКЗ виброскорости

Таблица Б.7 -

Первичный измерительный преобразователь

Диапазон измерений СКЗ виброскорости, мм/с

Пределы допускаемой основной погрешности

И В Д-З

от 0,8 до 70

± 6 % отн.

И К тем!

Первичный измеригельный

Диапазон измерений СКЗ виброско-

Пределы допускаемой

преобразователь

рости, °C

основной погрешности

ДТМ

от минус 50 до 125

± 1 °C

Приложение В

(рекомендуемое)

Схема поверки Схема подачи ГСО-ПГС из баллонов под давлением на датчики ИК системы

Сброс

Дисплей

I____________________________________________________________________________

7

б

/’

V

к устройствам наземной части Системы

  • 1 - баллон с ПГС;

  • 2 - вентиль тонкой регулировки;

  • 3 - ротаметр;

  • 4 - датчик

  • 5 - насадка;

  • 6 - контроллер (КУШ, СУ, ПВУ), устройства связи (СПИН, НУППИ, ПБИ)

  • 7 - блок питания

Рисунок в. I - Схема подачи ГСО-ПГС из баллонов под давлением на датчики ИК системы

Приложение Г

(рекомендуемое)

ПРОТОКОЛ от "____"_________20_ г.

Поверки Системы газоаналитической шахтной многофункциональной "Микон 1П" Заводской №___________________________Дата выпуска______________________________

Объект:________________________________________________________________________________

(наименование горно-технологического объекта, на котором смонтирована Система)

Конфигурация Системы:

Количество датчиков (заводские номера):

1) объемной доли метана:

ДМС о 1:____________________________________________________________

ЛМС 03 :

ИДИ-10:

2)

оксида углерода

СЛТГ01:

СЛОУ 01:

ЛОУИ:

3)

водорода (низкая концентрация) СДТГ 02:

4)

водорода (высокая концентоация) СЛТГ 03:

5)

оксида азота СЛТГ 05:

6)

диоксида азота СДТГ 06:

7)

кислорода СДТГ 11:

8)

горючих газов ДМС ОЗЭ:

9)

скорости воздушного потока СЛСВ 01:

10)

диоксида углерода ИЛИ-20:

11)

измерителя запыленности ИЗСТ-01

12)

датчик давления СЛЛ 01

13)

датчик зазора И ВЛ-2

14)

датчик виброскорости ИВЛ-3

15)

датчик температуры ДТМ

Количество (заводские номера) КУШ:

Количество (заводские номера) СУ:

Количество (заводские номера) ПВУ:

Количество (заводские номера) НУППИ:

Количество (заводские номера) устройств СПИН;

Позиционное обозначение, места установки и значения установленных порогов срабатывания датчиков метана:______________________________________________________________________________

Дата поверки____________________________________________________________________________

Поверка произведена сличением с данными поверочных газовых смесей, приготовленных и аттестованных______________________________________________________________________________

(когда II какой opraiiiriauiicfi)

Паспорта газовых смесей (номера)

Условия поверки: температура окружающей среды_____________

_°С _% кПа

относительная влажность окружающей среды атмос(})ерное давление______________________

РЕЗУЛЫ Л ! Ы ПОВЕРКИ

I Результаты внешнего осмотра__________________________

Сопротивление изоляции электрических цепей

Результаты опробования

Проверка правильности расположения датчиков в выработке и правильности установки порогов срабатывания_________________________________________________________

3.2 Дистанционная проверка исполнительных цепей АГЗ

4 Результаты определения погрешности.

4.1 Измерительный канал объемной доли метана

Диапазон измерения объемной доли метана. %

Номер ПГС

Измеренное значение объемной доли метана, %

По показаниям ЖКД датчика

По показаниям на дисплее 1ДЭВМ

Номер измерительного канала (тип. зав.№ датчика):

0-2,5

ПГС№1

ПГС №2

ительный канал объемной доли оксида \т.г

Диапазон измерения объемной доли оксида углерода, млн’’

Номер ПГС

Измеренное значение объемной доли оксида углерода, млн*’

По показаниям ЖКД датчика

По показаниям на дисплее ПЭВМ       •

Номер измерительного канала (тип, зав.№ датчика):

0-50

ПГС№1

ПГС №2

ПГС №3

4.3

ительный канал объемной доли

Диапазон измерения объемной доли водорода, млн'

Номер ПГС

Измеренное значение объемной доли водорода, млн*'

По показаниям ЖКД датчика

По показаниям на дисплее ЦЭВМ

Номер измерительного канала (тип, зав.№ датчика):

0-50

ПГС№1

ПГС №2

ПГС №3

4.4

й канал объемной доли

(высокая К'

Диапазон измерения объемной доли водорода, %

Номер ПГС

Измеренное значение объемной доли водорода. %

По показания.м ЖКД датчика

По показаниям на дисплее .

ЦЭВМ

Номер измерительного канала (тип, зав.№ датчика):

0-5000

Г1ГС№1

ПГС №2

ПГС №3

4.5

‘льный канал объемной доли оксида азота

Диапазон измерения объемной доли оксида азота, млн"'

Номер ПГС

Измеренное значение объемной доли оксида азота, млн*'

По показаниям ЖКД датчика

По показаниям на дисплее ЦЭВМ

Номер измерительного канала (тип, зав.№ датчика):

0-10

ПГС№1

ПГС №2

ПГС №3

4.6

ительный канал объемной доли диоксида азота

Диапазон измерения объемной доли диоксида азота, млн*'

Номер ПГС

Измеренное значение объемной доли диоксида азота, млн*'

По показаниям ЖКД датчика

По показаниям на дисплее ЦЭВМ

Номер измерительного канала (тип, зав.№ датчика):

0-10

ПГС №1

ПГС №2

ПГС №3

4.7

пельный канал объемной доли кие,

Диапазон измерения объемной доли кислорода, %

Номер ПГС

Измеренное значение объемной доли кислорода, %    '

По показаниям ЖКД датчика

По показаниям на дисплее ПЭВМ

Номер измерительного канала (тип, зав.№ датчика):

0-25

ПГС №1

ПГС №2

ПГС №3

ительный канал объемной доли

IX газов

Диапазон измерения объемной доли горючих газов, % НКНР

Номер ПГС для метана

Измеренное значение объемной доли горючих газов, % НКПР

По показаниям ЖКД датчика

По показаниям на дисплее ПЭВМ

Номер измерительного канала (тип. зав.№ датчика):

0-50

ПГС №1

ПГС №2

ПГС №3

4.10 Измерительный канал скорости воздушного потока

4.10.1 Определение основной погрешности датчиков скорости воздушного потока

Поверка датчиков измерительных каналов скорости воздушного потока проведена в соответствии с документом :______________________________________________________________________

Гип датчика скорости воздушного потока

Зав. № датчика скорости воздушного потока

Номер свидетельства о поверке датчика

Срок действия свидетельства О поверке

4.10.2 Определение основной погрешности линии передачи и отображения данных измерительного канала скорости воздушного потока

Содержание метана в используемой ПГС.

Заводской номер датчика метана_______

4.8

ительный канал объемной доли диоксида

Диапазон измерения объемной доли диоксида углерода, %

11омер ПГС

Измеренное значение объемной доли диоксида углерода, %

По показаниям ЖКД датчика

По показаниям на дисплее ПЭВМ

Номер измерительного канала (тип, зав.№ датчика):

0-2

ПГС№1

ПГС №2

ПГС №3

, объемная доля, %.

Номер свидетельства о поверке датчика ДМС 01 (ДМС 03, ИДИ-10), используемого в качестве источника тестового сигна^за__•

Номер измерительного канала скорости воздушного потока (№ датчика) ■

Показания

Источника тестового электрического сигнала

Расчетное значение скорости воздушного потока, м/с

ПЭВМ, м/с

4.11 Измерительный канал запыленности

4.11.1 Определение основной погрешности измерителей запыленности

Поверка измерителей запыленности проведена в соответствии с документом :

воздушного потока)

>' датчиков

наименование

Тип измерителя запыленности

Зав. № измерителя запыленности

Помер свидетельства о поверке измерителя запыленности

Срок действия свидетельства О поверке

4.11.2 Определение основной погрешности линии передачи и отображения данных измерительного канала запыленности

Содержание метана в используемой ПГС

Заводской номер датчика метана_______

Номер свидетельства о поверке датчика ДМС 01 (ДМС 03, ИДИ-10), используемого в качестве источника тестового сигнала.

Номер измерительного канала запыленности (№ датчика)

Показания                           .

Источника тестового электрического сигнала

Расчетное значение запыленности, мг/м^

ПЭВМ, Мг/м’

4.12 Измерительный канал давления

4.12.1 Определение основной погрешности датчиков давления

Поверка датчиков измерительных каналов давления проведена в соответствии с документом :

КУ датчиков давления)

I. II

Тип датчика давления

Зав. № датчика давления

Номер свидетельства о поверке датчика

Срок действия свидетельства О поверке

4.12.2 Определение основной погрешности липни передачи и отображения данных измерительного канала давления

Содержание метана в используемой ПГС

Заводской номер датчика метана_______

Номер свидетельства о поверке датчика ДМС 01 (ДМС 03, ИДИ-10), используемого в качестве источника тестового сигнала                                     .

Номер измерительного канала давления (№ датчика)

Показания

Источника тестового электрического сигнала

Расчетное значение давления, кПа (мПа)

ПЭВМ, кПа (мПа)

4.13 Измерительный канал зазора

4.13.1 Определение основной погрешности датчиков зазора

Поверка датчиков измерительны.х каналов зазора проведена в соответствии с документом:

(наименование

I. II

ку датчиков

Тип датчика зазора

Зав. № датчика зазора

Номер свидетельства о поверке зазора

Срок действия свидетельства О поверке

4.13.2 Определение основной погрешности линии передачи и отображения данных измерительного канала зазора

Номер измерительного канала зазора

(№ датчика)

Показания

Источника тестового электрического сигнала

Расчетное значение зазора, мм

ПЭВМ, мм

4.14 Измерительный канал СКЗ виброскорости

4.14.1 Определение основной погрешности датчиков СКЗ виброскорости

Поверка датчиков измерительны.х каналов СКЗ виброскорости проведена в соответствии с до-

кументо.м :_____________________________________________________________________________________

к- датчиков С КЗ

(наименование

Тип датчика

СКЗ виброскорости

Зав. № датчика СКЗ виброскорости

Номер свидетельства о поверке датчика СКЗ виброскорости

Срок действия свидетельства О поверке

4.14.2 Определение основной погрешности линии передачи и отображения данных измерительного канала СКЗ виброскорости

Номер измерительного канала СКЗ • виброскорости (№ датчика)

Показания

Источника тестового электрического сигнала

Расчетное значение СКЗ виброскорости, мм/с

ПЭВМ, мм/с

4.15 Измерительный канал температуры

4.15.1 Определение основной погрешности датчиков температуры

Поверка датчиков измерительны.х каналов температуры проведена в соответствии с документом :________________________________________________________________________________________________

в________________________________________________________________________________________________________________

(наименование

датчиков

Тип датчика температу'ры

Зав. № датчика температуры

Номер свидетельства о поверке датчика температуры

Срок действия свидетельства О поверке

4.15.2 Определение основной погрешности линии передачи и отображения данных измерительного канала температуры

Номер измерительного канала температуры (№ датчика)

Показания

Эталонного термометра, °C

ПЭВМ, °C

5 Заключение по протоколу

Поверитель:

ПГС №3

ПГС №4

, объемная доля, %.

объемная доля, %.

Приложение Д

(рекомендуемое) Порядок проведения поэлементной поверки ИК токсичных газов, водорода, кислорода и диоксида углерода с датчиками СДТГ. СДОУ 01, ДОУИ, ИДИ-20

Поэлементную поверку системы по ИК токсичных газов, водорода, кислорода и диоксида углерода с датчиками СДТГ, СДОУ 01, ДОУИ, ИДИ-20 проводить в следующем порядке:

  • 1) проверить наличие действующего свидетельства о поверке на датчик скорости воздушного потока, используемый в ИК. если свидетельство о поверке отсутствует провести демонтаж датчика и его поверку;

  • 2) определить основную погрешность датчика скорости воздушного потока на основании результатов последней поверки;

  • 3) определить погрешность остальной части ИК (канала передачи и отображения данных);

  • 4) рассчитать значение основной абсолютной погрешности ИК.

Определение погрешности линии передачи и отображения данных ИК проводят с помощью тестового электрического сигнала (0,4-2,0) В. В качестве источника тестового электрического сигнала следует применять поверенный датчик метана ДМС 01, ДМС 03, ИДИ-10 из комплекта ЗИП системы или калибратор напряжений и тока искробезопасный КНТИ-40,00.00, подключаемые на место отключенного (демонтированного) датчика поверяемого ИК, в следующем порядке:

а) при использовании в качестве источника тестового сигнала датчика метана ДМС 01, ДМС 03, ИДИ-10:

  • -   подключить датчик метана к аналоговому входу контроллера поверяемого ИК в месте установки датчика токсичных газов, водорода, кислорода и диоксида углерода;

  • -   подготовить датчик к проведению измерений в соответствии с РЭ;

  • -   подать на датчик метана последовательно ПГС № 1 и ПГС № 3 (таблица А.1);

  • -  через 3 мин после подачи каждой ПГС зафиксировать показания ЖКД датчика метана и время снятия показаний;

  • -  на дисплей ЦЭВМ вызвать и зафиксировать результаты измерения для момента времени, соответствующего моменту- снятия показаний с ЖКД датчика метана;

  • -  определить значения объемной доли определяе.мого компонента, соответствующие тестовым электрическим сигналам отдатчиков ДМС 01, ДМС" 03. ИДИ-10 по формуле:

= к

где П, к

- показания датчика метана при подаче /-ой ПГС, объемная доля метана, %;

- коэффициент пропорциональности, см. таблицу Д.1.

Таблица Д. 1

11ервичный измерительный преобразователь поверяемого ИК

Значение коэффициента пропорциональности к при использовании в качестве источника тестового сигнала:

датчик метана с диапазоном измерений объемной доли метана (0-5)%

датчик метана с диапазоном измерений объемной доли метана (0-2,5) %

калибратор КНТИ-

40.00.00 с диапазоном (0,4-2) В

СДТГ 01 (02). СДОУ 01,

ДОУИ (0-50 млн')

10 млн’' / %

20 млн’' / %

31,25 млн' / В

ДОУИ (0-200 млн ')

40 млн’' ! %

80 млн’' 1 %

125 млн’'! В         •

СДТГ 03

0.1 %/%

0,2 % / %

0,3125%/В

СДТГ 05 (06)

2 млн’' / %

4 млн’' ! %

72,5 млн’' / В

СДТГ 11

5 % ! %

10%/%

15,625 % / В

ИДИ-20

0,4 % ! %

0,8 % 1 %

1,25%/В

определить абсолютную погрешность линии передачи и отображения данных по фор-

^ЦЭНМ

^1 '

(Д.2)

где

pUJiiM

И К;

- показания дисплея ЦЭВМ по соответствующему ИК, объемная доля определяемого компонента, % или млн"'.

б) при использовании в качестве источника тестового сигнала калибратора КНТИ-40.00.00:

- подключить калибратор КНТИ-40.00.00 к аналоговому входу контроллера поверяемого

  • -   последовательно установить на калибраторе значения напряжений (0,40+0,05) В и (2,00-0,05) В;

  • -  зафиксировать установившиеся показания на ЖКД КНТИ;

  • -  пересчитать показания ЖКД КНТИ. В, в объемную долю определяемого компонента по

формуле:

=^.(Ц-0.4),

(Д.3)

где

  • - показания ЖКД КНТИ в /-й точке проверки. В;

  • - коэффициент пропорциональности в соответствии с таблицей Д.1, рассчитать абсолютную погрешность канала передачи информации по формуле:

где

^цэнм _ роказания ЦЭВМ в /-й точке проверки.

Рассчитать основную погрешность системы по измерительным каналам токсичны.х газов, водорода и диоксида углерода с датчиками СДТГ, ИДИ-20 по формуле:

(Д.5)

где Л

  • - максимальное значение абсолютной погрешности датчика поверяемого ИК. полученное в ходе поверки датчика, объемная доля определяемого компонента, % или млн';

  • - максимальное значение абсолютной погрешности канала передачи информации поверяемого ИК, полученное в ходе поверки, объемная доля определяемого компонента, % или млн"’.

40

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
