СИСТЕМА АВТОМАТИЗИРОВАННАЯ ИЗМЕРИТЕЛЬНАЯ ТЕСТ-1201-01

Руководство по эксплуатации

ФТКС.411713.179РЭ

СИСТЕМА АВТОМАТИЗИРОВАННАЯ ИЗМЕРИТЕЛЬНАЯ ТЕСТ-1201-01

Руководство по эксплуатации

ФТКС.411713.179РЭ

Подп. и дата
4 ю « и К
Взам. инв. N
Подп. и дата
к ч о к Z « и К

Настоящий документ предназначен для руководства при эксплуатации изделия Система автоматизированная измерительная ТЕСТ-1201-01 ФТКС.411713.179 (далее - изделие), являющегося модификацией №1 изделия ТЕСТ-1201 ФТКС.411713.115.

Руководство по эксплуатации является обязательным руководящим документом для лиц, эксплуатирующих изделие.

При изучении и эксплуатации изделия следует дополнительно руководствоваться документами, перечисленными в документе ФТКС.411713.179ВЭ Система автоматизированная измерительная ТЕСТ-1201-01 Ведомость эксплуатационных документов.

• 1 Назначение

  • 1.1 Изделие предназначено для выдачи на объект контроля (далее -ОК) управляющих воздействий, приема и обработки параметров контроля и имеет возможность отображения и документирования результатов обработки и протоколирования выдачи управляющих воздействий и действий оператора.

  • 1.2 Изделие предназначено для использования в составе автоматизированной системы контроля при проведении электрических испытаний ОК.



    Изм.	Лист	N докум.	Подп.	Дата

    ФТКС.411713.179РЭ

    Лист

• 2 Технические данные



  • 2.1 Общие сведения об изделии

    • 2.1.1 Изделие представляет собой комплект аппаратно-программных средств на базе устройств стандарта магистрали VXI-bus, который является составной частью, на основе которой создается автоматизированная система контроля.

    • 2.1.2 Изделие обеспечивает:

• - подключение стойки СЭ80 посредством сетевого кабеля длиной не менее 10 м с евровилкой к распределительному щиту (РЩ);

• - информационную взаимосвязь между составными частями изделия;

• - программное управление работой функциональных модулей VXI;

• - проверку функциональных модулей VXI и источника питания постоянного тока в составе изделия программой проверки модулей.

• 2.1.3 Масса СЭ80 не более 350 кг.

• 2.1.4 Потребляемая изделием по сети питания мощность не более 700 ВА.

• 2.1.5 Электрическое сопротивление защитного заземления изделия СЭ80 не более 0,1 Ом.

Электрическая прочность изоляции цепей сетевого питания изделия относительно корпуса должна быть не менее 1500 В.

Сопротивление изоляции цепей сетевого питания изделия относительно корпуса должно быть не менее 20 МОм.

• 2.1.6 Время подготовки изделия к работе не более 30 минут, в том числе:

• 1) включение изделия и загрузка операционной среды не более

10 минут;

• 2) прогрев аппаратуры, загрузка исполняемой программы не более 20 мин.

• 2.1.7 Изделие обеспечивает непрерывный режим работы в течение 100 часов с последующим перерывом не менее двух часов.

• 2.1.8 Питание изделия осуществляется от однофазной сети переменного тока напряжением (220 ± 22) В и частотой (50 ± 1) Гц.

• 2.1.9 Электробезопасность изделия соответствует классу I по ГОСТ 12.2.007.0-75.

  						Лист
  					ФТКС.411713.179РЭ	6
  Изм.	Лист	N докум.	Подп.	Дата

• 2.2 Основные функции, реализуемые изделием



  • 2.2.1 При инициализации программы менеджера ресурсов («Resource Manager» или «RESMAN») происходит автоматическое определение конфигурации - количества крейтов, наименования модулей, мезонинов и мест их установки в крейтах.

  • 2.2.2 Изделие своими аппаратными средствами обеспечивает выполнение следующих функций:

• -  подача электропитания на АРН;

• -  формирование и выдача на АРН управляющих воздействий;

• -  контроль параметров низкочастотных сигналов;

• -  обеспечение информационной связи по интерфейсным каналам;

• -  отображение и документирование результатов контроля;

• -  протоколирование выдачи управляющих воздействий и действий оператора.

• 2.2.3 Модули и мезонины, установленные в БЭ153, реализуют следующие функции:

• -  реализация обмена с ОК через мультиплексный канал обмена (МКО) по ГОСТ Р 52070-2003.

Функция реализуется покупным устройством адаптер TH6-PCI фирмы «Элкус»;

• -  электропитание ОК и формирование команд управления от общего источника питания.

Параметры электропитания ОК:

• -  напряжение питания 25   28 В;

• -  ток потребления не более 2 А;

• -  пусковой ток не более 4,5 А. Параметры команд управления:

• -  тип команды - импульсная;

• -  количество команд - не более 8-ми;

• -  длительность команд должна быть программируемой в диапазоне от 0,04 до 0,15 с;

• -  команды выдаются последовательно напряжением от 22 до 31 В;

• -  ток нагрузки 0,01 до 0,1 А.

Функция реализуется покупной сконфигурированной модульной системой питания N6712A фирмы «Keysight»;

• -  контроль состояния 64 сигнальных датчиков (дискретных сигналов) с групповой гальванической развязкой.

Функция реализуется двумя мезонинами МДС32 ФТКС.468266.009 (см. ФТКС.468266.009РЭ МДС32 Руководство по эксплуатации; ФТКС.75009-01 32 01 Драйвер мезонина МДС32 Руководство системного программиста);

• -  измерение напряжения постоянного тока, поступающего по 16 каналам в диапазоне от минус 10 до 10 В.

  						Лист
  					ФТКС.411713.179РЭ	7
  Изм.	Лист	N докум.	Подп.	Дата

Функция реализуется двумя мезонинами Измеритель мгновенных значений напряжения МН8И-10В ФТКС.468266.023-01

(см. ФТКС.468266.023РЭ Измеритель мгновенных значений напряжения МН8И-50В Руководство по эксплуатации, ФТКС.75023-01 32 01 МН8И Руководство системного программиста);

- измерение напряжения постоянного тока, поступающего по 16 каналам в диапазоне от минус 50 до 50 В.

Функция реализуется двумя мезонинами Измеритель мгновенных значений напряжения МН8И-50В ФТКС.468266.023-01

(см. ФТКС.468266.023РЭ Измеритель мгновенных значений напряжения МН8И-50В Руководство по эксплуатации, ФТКС.75023-01 32 01 МН8И Руководство системного программиста);

- измерение напряжения постоянного тока, поступающего по 6 каналам в диапазоне от минус 150 до 150 В.

Функция реализуется мезонином Измеритель мгновенных значений напряжения МН6И-150В ФТКС.468266.035 (см. ФТКС.468266.035РЭ Измеритель мгновенных значений напряжения МН6И-150В Руководство по эксплуатации, ФТКС.75023-01 32 01 МН8И Руководство системного программиста);

- формирование по 24 каналам импульсных команд в виде замыкания пары контактов реле («сухой» контакт).

Функция реализуется мезонином МФСК-24Э ФТКС.468266.040 (см. ФТКС.468266.040РЭ МФСК-24Э Руководство по эксплуатации;

ФТКС.75010-01 32 01 Драйвер мезонина МФСК-24 Руководство системного программиста).

функций ФТКС.52060-01 обеспечивает модулей, мезонинов и источника питания в состав изделия в режиме «ОК подключен»

2.2.5 Система проверки проверку работоспособности изделия, в режиме «ОК отключен».

• 2.3.2 Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в диапазоне от минус 50 до 50 В измерителем мгновенных значений напряжения МН8И-50В равны ± 50 мВ.

• 2.3.3 Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в диапазоне от минус 150 до 150 В измерителем мгновенных значений напряжения МН6И-150В равны ± 100 мВ.

  к

  ч о С

  ч ю

  « и К

  « и S

  S ч м m

  к

  ч о С

  к ч о к Z

  « и К

  Изм.	Лист	N докум.	Подп.	Дата

  ФТКС.411713.179РЭ

  Лист



• 3 Состав

3.1 В состав изделия входят:

- стойка для размещения оборудования			-	1	шт.;
- крейт VXI-С 6 slots			-	1	шт.;
- комплект функциональных модулей			-	1	компл.;
- управляющая ЭВМ промышленного исполн	ения		-	1	шт.;
- комплект внешних устройств ЭВМ (мони	тор	22”,
клавиатура, манипулятор типа «мышь»)			-	1	шт.;
- устройство обмена по каналу МКО			-	2	шт.;
- 16 портовый преобразователь USB в RS	-232	/422/485	-	1	шт.;
- коммутационная панель КП 1201-01 ФТК	С.68	7287.154	-	1	шт.;
- источник бесперебойного питания для	стой	ки	-	1	шт.;
- источник питания			-	1	шт.;
- комплект кабелей			-	1	шт.;
- комплект эксплуатационно-технической	док	ументации	на

поставляемое изделие;

- программное обеспечение (операционная система, программные панели функциональных модулей, тестовое ПО);

- одиночный ЗИП (ЗИП-О).

Подробно комплектность изделия указана в формуляре ФТКС.411713.179ФО.

• 3.2 Структурная схема изделия приведена в ФТКС.411713.179Е1.

• 3.3 Схема деления на составные части приведена в ФТКС.411713.179Э4.

• 3.4 В состав комплекта ЗИП одиночного входят запасные модули, служащие для восстановления изделия, а также кабели и устройства, необходимые для работы, поверки и проверки составных частей изделия.

Подробно состав комплекта ЗИП-О приведен в ведомости ФТКС.411713.179ЗИ.

Порядок эксплуатации ЗИП-О приведен в приложении А.

• 3.5 Для задания режимов работы изделия и параметров режимов при эксплуатации изделия разрешается использовать программное обеспечение, разработанное пользователем.

  						Лист
  					ФТКС.411713.179РЭ	10
  Изм.	Лист	N докум.	Подп.	Дата

• 4 Устройство и работа



  • 4.1 Конструкция

    • 4.1.1 Крейт и функциональные модули изделия выполнены в конструктиве «евромеханика» с учетом требований стандарта IEEE Std 1155-1992.

    • 4.1.2 Конструкция изделия имеет четыре основных уровня иерархии:

- мезонин;

- модуль;

- крейт;

- стойка.

• 4.1.3 Мезонин представляет собой функционально законченное электронное устройство, устанавливаемое на модуль носитель мезонинов, снабженное передней панелью и соединителем для связи с модулем носителем мезонинов и через него с магистралью крейта. Мезонин крепится к модулю носителю мезонинов механическим разборным соединением.

• 4.1.4 Модуль представляет собой функционально законченное электронное устройство, снабженное передней панелью, экраном и соединителями для связи с магистралью крейта. Модуль устанавливается в крейт по направляющим и крепится к крейту механическим разборным соединением.

• 4.1.5 Крейт представляет собой защищенную кожухом несущую конструкцию, снабженную соединителями для подвода информационных и энергетических каналов.

Крейт предназначен для размещения модулей и взаимодействия их друг с другом.

В крейте размещена кросс-плата, реализующая магистраль VXIbus, удовлетворяющая требованиям стандарта IEEE Std 1155-1992.

В крейте размещены также источники вторичного питания, питающиеся от сети (220 ± 22) В переменного тока частотой (50 ± 1) Гц и

удовлетворяющие требованиям стандарта IEEE Std 1155-1992.

В крейте имеются электровентиляторы для создания воздушного потока (принудительная приточная вентиляция), обтекающего установленные в крейт модули в направлении снизу вверх.

Крейт INTE006 FC VXI 3.0 Mainframe ФТКС.469133.005 устанавливается в стойку и крепится к стойке разборным соединением.

• 4.1.6 Стойка предназначена для установки крейтов, приборов и устройств, предназначенных для установки в 19” стойку, подвода цепей сетевого питания и заземления.

На задней части стойки (снизу) расположена распределительная панель питания (панель питания), на которой размещены шесть евророзеток «220В» для подключения кабелей потребителей электрической энергии, автомат защиты сети от перегрузки и вилка (обозначение «Вход 220В») для подключения кабеля первичного питания.

На лицевой части стойки под БЭ153 установлена коммутационная электрическое соединение модулей опоры, облегчающие ее перемещение

• 4.2 Структура

  номенклатуры установленных в него

  В состав изделия входит один

  • 4.2.1 Крейт, в зависимости от модулей, образует блок электронный БЭ153. тип БЭ153.

  • 4.2.2 Стойка, БЭ153 и покупное оборудование, установленное в нее, образуют стойку электронную СЭ80.

  • 4.2.3 Управление работой СЭ80 осуществляет функциональная ПЭВМ, которая выполнена с возможностью связи по магистрали USB через USB CONTROLLER, установленный в БЭ153, с установленными в БЭ153 функциональными модулями.

    к

    ч о С

    ч ю

    « и К

    4.2.4 Взаимные соединения составных частей изделия приведены на схемах:

    - ФТКС.411713.179Э4 Система автоматизированная измерительная ТЕСТ-1201-01 Схема электрическая соединений;

    СЭ80 Схема электрическая соединений;

    БЭ153 Схема электрическая соединений.

    ФТКС.411187.089Э4

    ФТКС.411259.167Э4

    « и S

    S ч м m

    4.2.5 имеет имя

    При обращении

    «крейт» и логический номер.

    программного обеспечения изделия к БЭ153 он

    При обращении программного обеспечения изделия к модулю модуля) модуль имеет координаты вида: «логический адрес

    к

    ч о С

    4.2.6 (драйверу крейта/номер слота» (сокращенно: «крейт/слот»).

    При обращении программного обеспечения изделия к мезонину (драйверу мезонина) мезонин имеет координаты вида: «логический адрес крейта/номер слота/номер позиции в носителе мезонинов» (сокращенно: «крейт/слот/позиция»).

    Координаты модулей и мезонинов изделия приведены в приложении Б.

    к ч о к Z

    « и К

    Изм.	Лист	N докум.	Подп.	Дата

    ФТКС.411713.179РЭ

    Лист

    12

• 4.3 Работа изделия

  • 4.3.1 Порядок выполнения изделием реализуемых им функций и задаваемые при этом значения параметров определяются прикладными программами, управляющими работой изделия.

Прикладные программы разрабатываются пользователем.

• 4.3.2 Прикладные программы исполняются ПЭВМ, входящей в состав изделия.

• 4.3.3 ПО изделия работает в операционной системе Windows (32-bit).

• 4.3.4 Каждый из модулей изделия со своим драйвером образует «инструмент», реализующий определенный для этого инструмента набор функций.

• 4.3.5 Для реализации некоторой функции изделия необходимо открыть сеанс управления инструментом, участвующим в реализации этой функции, сообщить драйверу инструмента необходимые данные, требуемую последовательность допустимых для драйвера функций и передать ему управление.

• 4.3.6 Для инструмента не рекомендуется открывать одновременно более одного сеанса управления.



  						Лист
  					ФТКС.411713.179РЭ	13
  Изм.	Лист	N докум.	Подп.	Дата

• 5 Устройство и работа составных частей

  • 5.1 Устройство и работа покупных составных частей изделия изложены в поставляемых с ними эксплуатационных документах.

  • 5.2 Работа модулей и мезонинов, входящих в состав изделия, описана в руководствах по эксплуатации:

- ФТКС.468260.016РЭ USB CONTROLLER Руководство по эксплуатации;

- ФТКС.468266.009РЭ МДС32 Руководство по эксплуатации;

- ФТКС.468266.023РЭ Измеритель мгновенных значений напряжения МН8И-50В Руководство по эксплуатации;

- ФТКС.468266.035РЭ Измеритель мгновенных значений напряжения МН6И-150В Руководство по эксплуатации;

- ФТКС.468266.040РЭ МФСК-24Э Руководство по эксплуатации;

- ФТКС.468269.011РЭ НМ-М Руководство по эксплуатации.

• 5.3 Функции, допустимые для драйверов модулей и мезонинов, описаны в документах:

- ФТКС.75009-01 32 01 Драйвер мезонина МДС32 Руководство системного программиста;

• - ФТКС.75010-01 32 01 Драйвер мезонина МФСК-24 Руководство системного программиста;

• - ФТКС.75023-01 32 01 МН8И Руководство системного программиста;

• - ФТКС.76902-01 32 01 Драйвер НМ Руководство системного программиста.

  в документах:

  01 Управляющая панель

  01 Управляющая панель

  01 Управляющая панель

  01 Управляющая панель

• 5.4 Порядок работы с модулями и мезонинами через управляющие программные панели описан

• - ФТКС.65009-01 34 Руководство оператора;

• - ФТКС.65010-01 34 Руководство оператора;

• - ФТКС.65023-01 34

Руководство оператора;

• - ФТКС.66902-01 34 Руководство оператора.

  мезонина МДС32 мезонина МФСК-24 инструмента МН8И инструмента НМ

  						Лист
  					ФТКС.411713.179РЭ	14
  Изм.	Лист	N докум.	Подп.	Дата

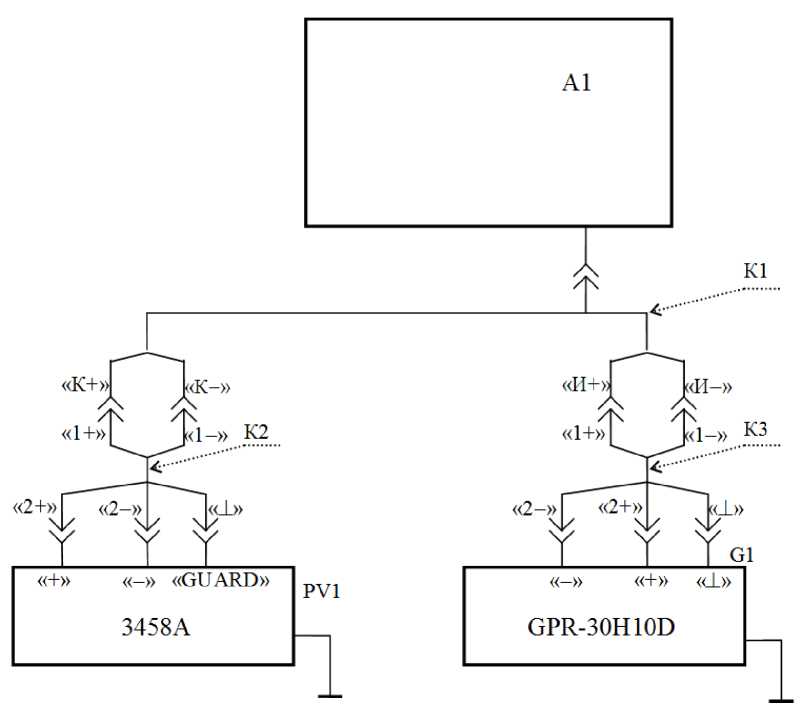

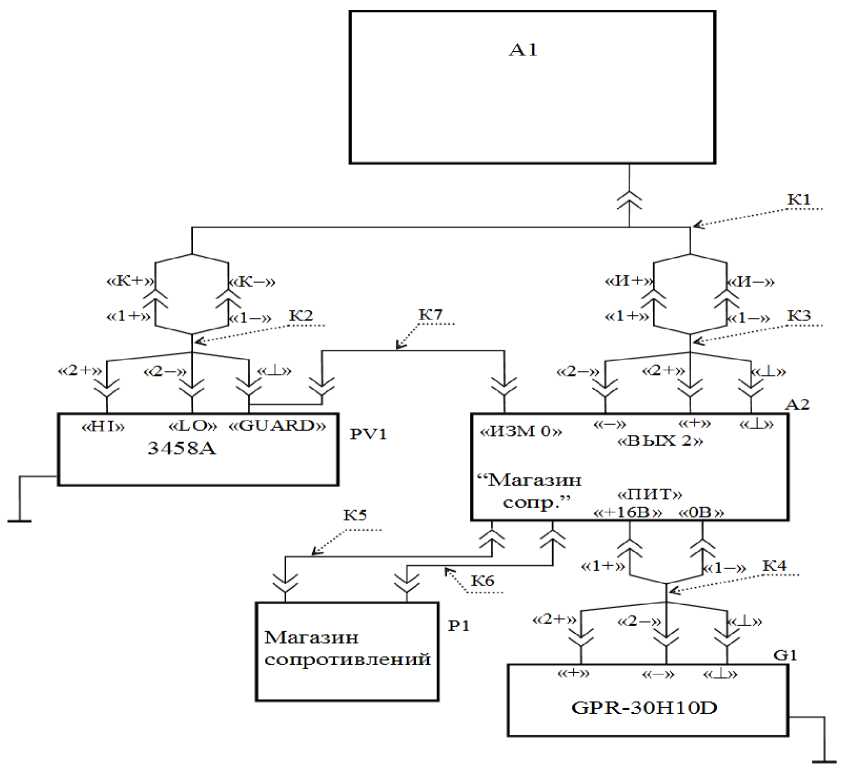

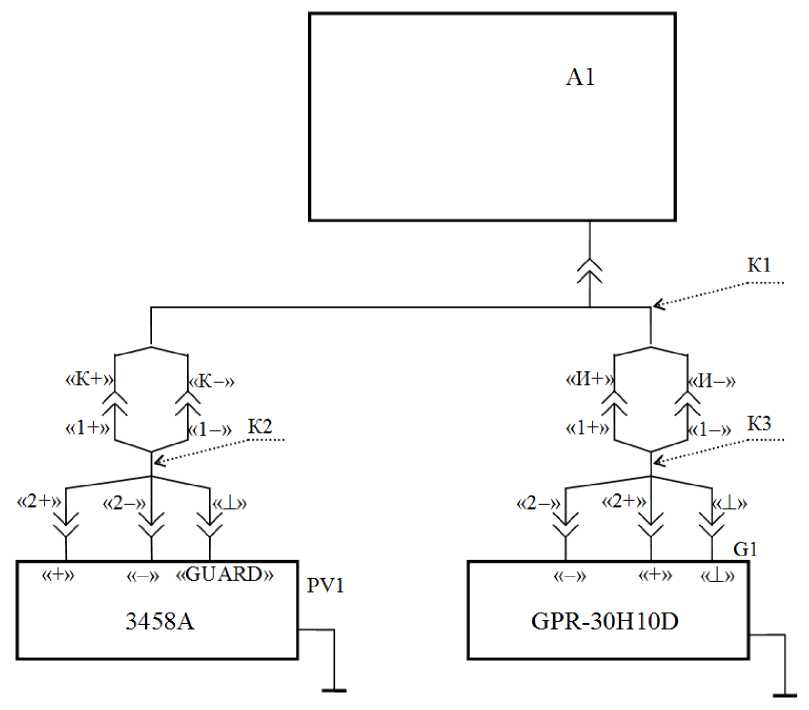

• 6.2 Принадлежности, используемые при калибровке и поверке модулей и мезонинов, входящих в состав изделия, приведены в таблице 6.2.

Таблица 6.2

Наименование принадлежности	Обозначение принадлежности	Кол., шт.	Примечание
Кабель ШШВ	ФТКС.685621.038	3
Кабель Т-1201-01_МН6И-150В	ФТКС.685623.221	1
Кабель Т-1201-01_МН8И-50В	ФТКС.685625.220	1
Кабель Т-1201-01_МН	ФТКС.685626.385	1
ИОН	ФТКС.687420.028	1
Кабель ШШ	UNC4.853.185	2
Кабель НШ	UNC4.853.410	1

						Лист
					ФТКС.411713.179РЭ	16
Изм.	Лист	N докум.	Подп.	Дата

• 7 Маркировка

  • 7.1 Маркировка изделия и его составных частей выполнена:

• 1) в виде шильдиков:

- на СЭ80;

• - сзади в левом верхнем углу рамы стойки (шильдики видны при снятой задней крышке стойки), а также на лицевой части наверху в левом верхнем углу рамы стойки (шильдики видны при снятой передней крышке стойки);

• - на БЭ153;

• - на лицевой панели крейта и на задней стенке крейта;

• 2) в виде этикеток на кабелях;

• 3) в виде гравировки:

• - на модулях (под ручкой в верхней части лицевой панели или на верхней ручке);

• - на КП 1201-01 на лицевой панели сверху;

• 7.2 Модули, входящие в состав изделия, за исключением модулей НМ-М с установленными на них мезонинами, опломбированы этикетками с клеймом ОТК и ВП МО, закрепленными клеем на экране модуля поверх головок винтов крепления экрана и сверху закрытых прозрачной липкой лентой, обеспечивающей контроль целостности этикеток с клеймом.



  Изм.	Лист	N докум.	Подп.	Дата

  ФТКС.411713.179РЭ

  Лист

  17

• 8 Тара и упаковка

  • 8.1 Конструкция тары

    • 8.1.1 Транспортная тара изделия конструктивно выполнена в виде односекционных деревянных ящиков.

    • 8.1.2 Эксплуатационная документация на изделие укладывается в ящик с номером 1/N, где N - общее число поставляемых ящиков.

    • 8.1.3 БЭ153 устанавливается на два опорных бруска, расположенных на дне ящика. При этом его ручки должны быть обращены в сторону опорного бруска, расположенного на дне ящика вдоль его короткой стороны.

    • 8.1.4 Ящик с ЗИП-О и кабелями заполняется коробками и упаковками в соответствии с описью и схемой укладки.

    • 8.1.5 Источник питания транспортируется в ящике, уложенный в заводскую коробку.

    • 8.1.6 Источник бесперебойного питания транспортируется в ящике, уложенный в заводскую коробку.

    • 8.1.7 Фиксация упаковок в ящиках, кроме стойки, производится двумя прижимными брусками, которые закрепляются шурупами с наружной стороны ящиков.

    • 8.1.8 Сторона прижимных брусков, обращенных к упаковке, оклеена амортизирующим материалом.

    • 8.1.9 Фиксация стойки осуществляется с помощью брусков, расположенных (по отношению к стойке) на передней и задней стенках ящика.

      						Лист
      					ФТКС.411713.179РЭ	18
      Изм.	Лист	N докум.	Подп.	Дата

  • 8.2 Расконсервация изделия

    • 8.2.1 Вскройте транспортную тару и извлеките упакованные составные части изделия. Проверьте извлеченные из ящиков составные части изделия на соответствие описям и ведомости упаковки.

    • 8.2.2 Вскройте упаковку. При вскрытии полиэтиленовых мешков отрежьте минимально необходимую для вскрытия полоску со швом, обеспечив возможность повторного использования упаковки.

    • 8.2.3 Разверните и удалите обертку с БЭ153 и стойки.

    • 8.2.4 Снимите с распакованных составных частей изделия мешочки с линасилем.

    • 8.2.5 Обеспечьте сохранность деталей и составных частей упаковки на случай повторной консервации.

  • 8.3 Консервация изделия



    • 8.3.1 Консервация изделия должна производиться в специально оборудованном помещении при температуре воздуха не ниже плюс 15 ^оС и не выше плюс 35 ^оС и при относительной влажности не более 70 %.

    • 8.3.2 Изделие, поступившее на консервацию, должно быть сухим, очищенным от жировых и других загрязнений и пыли.

    • 8.3.3 Подготовьте мешочки с предварительно высушенным (при температуре плюс 150 - 200 ^оС не менее 4 часов) линасилем ИФХАН-100 ТУ-02-7-194-85.

    • 8.3.4 Подготовьте к упаковке все кабели, для чего сверните их в скрутки и свяжите шпагатом, а соединители оберните оберточной бумагой и закрепите обертки шпагатом.

    • 8.3.5 Подвяжите мешочки с линасилем к ручкам БЭ153 (по одному мешочку к каждой ручке), стойке (четыре мешочка), равномерно расположив их по объему.

    • 8.3.6 Установите на все соединители, расположенные на лицевых панелях модулей БЭ153 соответствующие типам соединителей заглушки.

    • 8.3.7 Винты и набор крепежа снятых составных частей установить на свои штатные места в стойке.

      						Лист
      					ФТКС.411713.179РЭ	19
      Изм.	Лист	N докум.	Подп.	Дата

    • 8.3.8 Оберните в оберточную бумагу БЭ153 и стойку, уложите их в полиэтиленовые мешки. Мешки заварите.

    • 8.3.9 Уложите упакованный БЭ153 в транспортную тару согласно описи на крышке ящика.

    • 8.3.10 Заполните свободные пространства между укладкой БЭ153 и препятствующими

      стенками ящика прокладками из гофрированного картона, перемещению упаковки относительно тарного ящика.

8.3.11 Установите стопорные бруски амортизирующей сторону укладки БЭ153 и прикрепите шурупами к стенкам

8.3.12 Уложите в полиэтиленовые мешки составные предварительно обернув их оберточной бумагой. Мешки

• 9 Меры безопасности при эксплуатации



  • 9.1 К проведению работ с изделием допускаются лица, имеющие практические навыки эксплуатации радиоэлектронной аппаратуры и ЭВМ, знающие необходимые правила техники безопасности, соответствующие квалификационной группе не ниже III.

  • 9.2 Перед подключением изделия к сети питания необходимо заземлить стойку СЭ80 в соответствии документами:

• - ФТКС.411187.089МЧ СЭ80 Монтажный чертеж;

• - ФТКС.411187.089Э4 СЭ80 Схема электрическая соединений;

• - ФТКС.411713.179МЧ Система автоматизированная измерительная ТЕСТ-1201-01 Монтажный чертеж;

• - ФТКС.411713.179Э4 Система автоматизированная измерительная ТЕСТ-1201-01 Схема электрическая соединений.

• 9.3 Для электрического соединения составных частей изделия, изделия и контролируемого объекта, изделия и питающей сети, необходимо использовать только предназначенные для соответствующих соединений кабели.

• 9.4 В подключенных к питающей сети составных частей изделия запрещается:

• - отсоединять составные части изделия от шины заземления;

• - извлекать из крейта установленные в нем модули;

• - извлекать и заменять вставки плавкие;

• - отсоединять от изделия и подсоединять к изделию кабели питания;

• - касаться контактов соединителей коммутационной панели и контактов соединителей модулей и мезонинов изделия.

• 9.5 Лица, выполняющие работы по подключению и отключению кабелей, установке и изъятию крейтов и модулей изделия, должны соблюдать требования по защите от статического электричества согласно

ОСТ 11073.062, группа жесткости II.

• 10 Порядок установки



  • 10.1 Состав персонала

    • 10.1.1 Установка, сборка и разборка изделия должны производиться не менее чем двумя специалистами, один из которых имеет квалификацию инженера.

  • 10.2 Требования к месту установки

    • 10.2.1 Изделие должно эксплуатироваться в сухом отапливаемом помещении, удовлетворяющем нормам СНиП-512-79 и обеспечивающем следующие климатические условия:

• - температура окружающей среды - от 10 до 40 °С;

• - относительная влажность воздуха при температуре 25 °С от 45 до 80 %;

• - атмосферное давление - от 86,0 до 106,0 кПа.

• 10.2.2 Запрещается установка и эксплуатация изделия в помещениях с химически активной средой и с токопроводящей пылью.

• 10.2.3 Проложенные по полу кабели изделия должны быть защищены от повреждения.

• 10.2.4 Питание изделия должно производиться от промышленной сети напряжением (220 ± 10) В переменного тока частотой (50 ± 1) Гц.

• 10.2.5 В климатических зонах с частыми грозами промышленная электросеть должна быть оборудована защитой от перенапряжения. К цепям электропитания, предназначенным для питания изделия, не должно подключаться оборудование с высокими токами потребления, а также устройства, создающие высокочастотные и пусковые импульсные помехи.

• 10.2.6 Место для установки изделия должно быть оборудовано:

• - шиной (контуром) заземления;

• - распределительным электрощитом с евророзеткой для подключения сетевого кабеля посредством евровилки.

• 10.2.7 Шины (контуры), используемые для заземления составных частей изделия, должны быть отделены от шин (контуров) промышленного заземления и должны использоваться только для заземления средств измерений.

  						Лист
  					ФТКС.411713.179РЭ	22
  Изм.	Лист	N докум.	Подп.	Дата

• 10.2.8 Для обеспечения погрешностей измерений и формирования электрических величин не выше предельных значений, установленных в документах на изделие и его составные части, должны выполняться следующие условия:

• 1) место размещения изделия и его составных частей по степени интенсивности электромагнитных помех должно соответствовать классу не более третьего по ГОСТ Р 51317.2.5-2000;

  служащий для передачи измеряемых или формируемых составных частей к должен быть заключен в экран, соединенный с шиной (контуром) заземления) с обеих сторон

• 2) каждый кабель,

электрических величин от изделия и его контролируемому объекту заземленным корпусом (с кабеля;

• 3) каждую пару цепей выполнять в виде свитой заземленным корпусом (с кабеля.

ВНИМАНИЕ: в розетках, предназначенных для питания любой составной части изделия, контакты, имеющие маркировку «заземление», запрещается соединять с «нулевой» (нейтральной) линией сети питания.

Контакты, имеющие маркировку «заземление» должны быть соединены с шиной (контуром) заземления.

10.3 Порядок установки

• 10.3.3 Проверьте комплектность изделия на соответствие документу ФТКС.411713.179ФО.

  к

  ч о С

• 10.3.4 Извлеките модули из крейта, отвинтив крепящие их винты, и проверьте целостность пломб модулей и соответствие оттисков клейм ОТК и ВП МО указанным в разделе «СВИДЕТЕЛЬСТВО О ПРИЕМКЕ» и в листе «ЗАКЛЮЧЕНИЕ ПРЕДСТАВИТЕЛЬСТВА ЗАКАЗЧИКА» паспортов модулей. Установите и закрепите в крейте модули.

  к ч о к Z

  « и К

  Изм.	Лист	N докум.	Подп.	Дата

  ФТКС.411713.179РЭ

  Лист



• 10.3.5 Подготовьте кабели, входящие в состав изделия, вынув их из коробок и пакетов и освободив соединители кабелей от бумаги.



• 10.3.6 СЭ80 поставляется с установленным в нее оборудованием и аксессуарами.

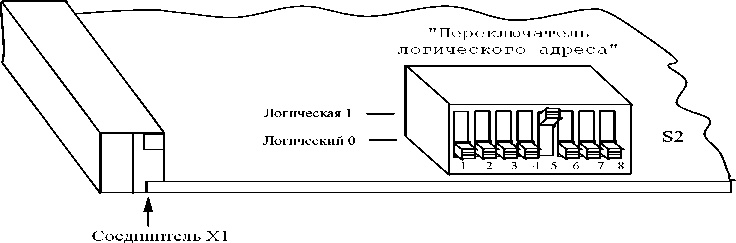

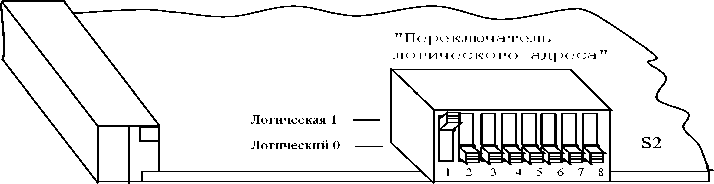

• 10.3.7 БЭ153 из состава СЭ80, поставляется с установленными в него модулями.

В случае самостоятельной установки пользователем модулей в крейт необходимо пользоваться документом ФТКС.411259.167Э4 БЭ153 Схема электрическая соединений.

• 10.3.8 Выполните заземление корпусов (каркасов) составных частей изделия, имеющих клеммы (болты) заземления. Величина электрического сопротивления провода заземления на один метр длины не должна превышать 0,002 Ом.

ВНИМАНИЕ: запрещается соединять корпусные клеммы и клеммы заземления составных частей изделия с «нулевой» (нейтральной) линией сети питания.

Корпусные клеммы и клеммы заземления должны быть соединены с шиной (контуром) заземления.

• 10.3.9 Проверьте визуально наличие цепи электрической связи корпуса (каркаса) составных частей изделия, в том числе СЭ80 с основной шиной (контуром) заземления, проведенной в помещении, где установлено изделие.

• 10.3.10 Соедините между собой кабелями составные части изделия, руководствуясь документами:

• - ФТКС.411187.089МЧ СЭ80 Монтажный чертеж;

• - ФТКС.411187.089Э4 СЭ80 Схема электрическая соединений;

• - ФТКС.411713.179МЧ Система автоматизированная измерительная ТЕСТ-1201-01 Монтажный чертеж;

• - ФТКС.411713.179Э4 Система автоматизированная измерительная ТЕСТ-1201-01 Схема электрическая соединений.

При подсоединении кабелей к ИБП и ИП руководствуйтесь эксплуатационными документами на ИБП и ИП.

• 11 Подготовка к работе



  • 11.1 Перед началом работы с изделием изучите документы, перечисленные во введении к настоящему руководству по эксплуатации.

  • 11.2 Проверьте правильность соединения между собой составных частей изделия, руководствуясь документами:

• - ФТКС.411187.089МЧ СЭ80 Монтажный чертеж;

• - ФТКС.411187.089Э4 СЭ80 Схема электрическая соединений;

• - ФТКС.411713.179МЧ Система автоматизированная измерительная ТЕСТ-1201-01 Монтажный чертеж;

• - ФТКС.411713.179Э4 Система автоматизированная измерительная ТЕСТ-1201-01 Схема электрическая соединений.

• 11.3 Установите кнопки и переключатели включения питания всех устройств изделия в отключенное (отжатое) положение.

• 11.4 Включите изделие, руководствуясь указаниями приложения В.

ВНИМАНИЕ: между моментом выключения любой составной части изделия и моментом ее очередного включения, а также между моментом включения любой составной части изделия и моментом ее выключения, должна быть выдержана пауза не менее 10 секунд.

• 11.5 Если программное обеспечение (ПО) изделия раннее не было инсталлировано, установите его в следующей последовательности:

ПО Informtest VISA;

драйверы модулей;

LabWindows/CVI RTE; тестовое ПО Informtest СПФ.

Порядок установки программ приведен в приложении Г.

• 11.6 При замене драйверов модулей и мезонинов или программы проверки модулей на новые версии первый запуск программы Setup.exe приводит к удалению предыдущих версий (сообщение «Uninstall» программы Setup.exe). Повторный запуск программы Setup.exe устанавливает новые версии ПО.

• 11.7 При поставке новых версий драйверов модулей и мезонинов холдинга «Информтест» установочный диск применим для всех ранее поставленных холдингом «Информтест» изделий.

• 11.8 Если программное обеспечение ИБП ранее не было инсталлировано, установите его в соответствии с эксплуатационной документацией на них.

  						Лист
  					ФТКС.411713.179РЭ	25
  Изм.	Лист	N докум.	Подп.	Дата

• 12 Порядок работы



  • 12.1 Состав обслуживающего персонала

    • 12.1.1 Для эксплуатации изделия необходим один специалист, имеющий квалификацию инженера, обладающий навыками работы на ЭВМ и исполнения прикладных программ в операционной среде Windows (32 bit).

  • 12.2 Общие положения

    • 12.2.1 Порядок работы с изделием (порядок задания рабочих режимов, исполнения алгоритмов контроля электронных объектов, документирования результатов контроля) определяется прикладным ПО.

    • 12.2.2 При разработке прикладного ПО необходимо руководствоваться документами, перечисленными в разделе 5.

    • 12.2.3 Если в изделии используются модули VXI, не входящие в состав изделия, при разработке прикладного ПО необходимо руководствоваться документами, поставляемыми с этими модулями VXI.

    • 12.2.4 Прикладная программа должна начинаться открытием сеансов связи со всеми используемыми программой инструментами, а заканчиваться закрытием всех открытых сеансов.

Открытие второго сеанса с инструментом при незакрытом первом сеансе с этим же инструментом может привести к непредсказуемому поведению модуля (мезонина).

• 12.2.5 Под действиями, производимыми с модулями и мезонинами, подразумеваются вызовы функций их драйверов с указанием сеанса для соответствующего адреса (крейт, слот) модуля и (крейт, слот, позиция) мезонина.

• 12.2.6 После открытия сеансов связи с инструментами необходимо выполнить калибровку модулей и мезонинов, имеющих функцию калибровки, в соответствии с руководством системного программиста на драйвер.

• 12.2.7 Драйвер, в общем случае, содержит мелкие функции, соответствующие отдельным действиям, и крупные функции, соответствующие заданной последовательности действий.

При выполнении последовательности большого числа однотипных действий, например, последовательности измерений в одном режиме и диапазоне, рекомендуется пользоваться мелкими функциями драйвера:

• - для установки параметров режима до начала действий;

• - для выполнения последовательности действий без изменения параметров;

  						Лист
  					ФТКС.411713.179РЭ	27
  Изм.	Лист	N докум.	Подп.	Дата

10) выключить изделие согласно указаниям приложения В.

• 12.4 Реализация функций

• 12.4.1 Реализация функций модулей и мезонинов, входящих в состав изделия, должна осуществляться в соответствии с документами:

• - ФТКС.468260.016РЭ USB CONTROLLER Руководство по эксплуатации;

• - ФТКС.468266.009РЭ МДС32 Руководство по эксплуатации;

• - ФТКС.468266.023РЭ Измеритель мгновенных значений напряжения МН8И-50В Руководство по эксплуатации;

• - ФТКС.468266.035РЭ Измеритель мгновенных значений напряжения МН6И-150В Руководство по эксплуатации;

• - ФТКС.468266.040РЭ МФСК-24Э Руководство по эксплуатации;

• - ФТКС.468269.011РЭ НМ-М Руководство по эксплуатации;

• - ФТКС.75009-01 32 01 Драйвер мезонина МДС32 Руководство системного программиста;

• - ФТКС.75010-01 32 01 Драйвер мезонина МФСК-24 Руководство системного программиста;

• - ФТКС.75023-01 32 01 МН8И Руководство системного программиста;

• - ФТКС.76902-01 32 01 Драйвер НМ Руководство системного программиста.

• 12.4.2 Реализация функций покупных модулей и других покупных составных частей изделия должна осуществляться в соответствии с документами, поставленными с покупными модулями и другими покупными составными частями.

  						Лист
  					ФТКС.411713.179РЭ	29
  Изм.	Лист	N докум.	Подп.	Дата

• 13 Поверка

Настоящая методика распространяется на изделие ФТКС.411713.179 и устанавливает порядок проведения первичной и периодической поверок.

• 13.1 Общие требования



  • 13.1.1 Поверка изделия должна проводиться предприятием, имеющим метрологическую службу, аккредитованную в установленном порядке на проведение данных работ.

  • 13.1.2 Поверка изделия должна производиться не реже одного раза в год, перед началом эксплуатации, а также после хранения, продолжавшегося более 6 месяцев.

  • 13.1.3 При поверке должны использоваться поверенные в установленном порядке средства измерения и контроля, имеющие действующие свидетельства о поверке.

Перед началом поверки необходимо проверить изделие в режиме «ОК отключен» программы проверки модулей, (см. ФТКС.52060-01 34 01 Система автоматизированная измерительная ТЕСТ-1201-01 Система проверки функций Руководство оператора).

Выявленные неисправности устранить, руководствуясь разделом 14.

• 13.1.4 Изделие подвергать поверке только при положительном результате выполнения проверки всех модулей.

• 13.1.5 При отрицательных результатах поверки модулей и мезонинов МН8И-10В, МН8И-50В и МН6И-150В необходимо выполнить их внешнюю калибровку в соответствии с руководством по эксплуатации на соответствующий модуль (мезонин), а затем повторить поверку.

• 13.1.6 При выполнении поверки рекомендуется вести протоколы в виде файлов согласно РЭ на соответствующий модуль или мезонин. Все вводимые в ЭВМ значения величин должны быть представлены в основных единицах международной системы единиц физических величин СИ в формате с плавающей точкой.

При вводе нецелых чисел разделителем целой и дробной частей числа является символ «.» (точка).

Разделителем мантиссы и порядка является буква «Е» или буква «е» латинского или русского шрифтов.

• 13.1.7 При включении и выключении изделия руководствоваться указаниями приложения В.

  						Лист
  					ФТКС.411713.179РЭ	30
  Изм.	Лист	N докум.	Подп.	Дата

Продолжение таблицы 13.1

Наименование операции	Номер пункта документа по поверке	Проведение операции при
		первичной поверке или после ремонта	периодической поверке
4.3 Определение диапазона и абсолютной погрешности измерений напряжения постоянного тока в диапазоне от минус 150 до 150 В измерителем мгновенных значений напряжения МН6И-150В	13.6.4.3	+	+
5 Проверка номера версии и контрольной суммы исполняемого кода (цифрового идентификатора ПО)	13.6.5	+	+

• 13.3 Средства поверки

• 13.3.1 При проведении поверки должны применяться средства поверки, указанные в таблице 13.2.



  Таблица 13.2

  № пункта методики поверки	Наименование и тип основного или вспомогательного средства поверки, метрологические и основные технические характеристики средства поверки
  13.6.3	Установка для проверки параметров электрической безопасности GPT-79804: Испытательное напряжение не менее 1500 В; диапазоны измерения: сопротивления изоляции до 30 МОм, сопротивления заземления до 0,2 Ом при испытательном токе 25 А
  13.6.4.1, 13.6.4.2, 13.6.4.3,	Мультиметр цифровой Agilent 3458A: Диапазон измерения напряжения постоянного тока от минус 10 до плюс 10 В; пределы абсолютной погрешности измерения, В: ± (0,5x10-6xd + 0,05 х 10-6 хЕ); Диапазон измерения напряжения постоянного тока от минус 50 до плюс 50 В; пределы абсолютной погрешности измерения, В: ± (2,5x10-6D + 0,3x10-6E); Диапазон измерения напряжения постоянного тока от минус 150 до плюс 150 В; пределы абсолютной погрешности измерения, В: ± (2,5x10-6D + 0,1x10-6E); Где D - значение предела измерений, E - измеренное значение

  						Лист
  					ФТКС.411713.179РЭ	32
  Изм.	Лист	N докум.	Подп.	Дата

Продолжение таблицы 13.2

№ пункта методики поверки	Наименование и тип основного или вспомогательного средства поверки, метрологические и основные технические характеристики средства поверки
Вспомогательные средства измерений
13.6.4.1	Магазин электрического сопротивления Р4834: Диапазон от 1 Ом до 1 кОм, относительная погрешность не более 0,02
13.6.4.1, 13.6.4.2,	Источник питания постоянного тока GPR-30H10D: Выходное напряжение 0 - 300 В, пределы абсолютной погрешности измерения выходного напряжения, В: ± (0, 005хиуст + 0,2); где иуст значение выходного напряжения по встроенному индикатору
13.6.4.1, 13.6.4.2,	Термогигрометр ИВА-6Н-Д: Диапазон измерений от 0 до 50 оС, цена деления 0,5 %, диапазон измерений от 30 до 110 кПа, пределы абсолютной погрешности измерения ± 2,5 кПа, диапазон измерений относительной влажности от 10 до 98 %, пределы абсолютной погрешности измерения ± 3,0 %
Примечания 1 Вместо указанных в таблице средств поверки разрешается применять другие типы средств поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерения с требуемой точностью. 2 Применяемые средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

						Лист
					ФТКС.411713.179РЭ	33
Изм.	Лист	N докум.	Подп.	Дата

• 13.4 Требования безопасности

• 13.4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации на изделие и в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

• 13.4.2 При включении и выключении изделия руководствуйтесь приложением В.

• 13.5 Условия поверки и подготовка к ней



• 13.5.1 При проведении поверки должны быть условия:

температура окружающего воздуха,°С относительная влажность воздуха, % атмосферное давление, кПа (мм рт. ст.) напряжение питающей сети, В частота питающей сети, Гц

• 13.5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

выдержать изделие в условиях, указанных в п. 13.5.1 в течение не менее 8 ч;

выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

выполнить операции, оговоренные в разделе 11 «Подготовка к работе»;

собрать схему поверки в соответствии с проводимой операцией.

• 13.6 Порядок проведения поверки



• 13.6.1 Внешний осмотр

• 13.6.1.1 При внешнем осмотре проверить наличие товарного знака фирмы-изготовителя, заводского номера изделия и состояние покрытий.

• 13.6.2 Опробование

• 13.6.2.1 Опробование изделия выполняется согласно пп. 12.3.1, 12.3.2.

Результаты опробования считать положительными, если при проверке изделия не было сообщений о неисправностях.

• 13.6.3 Определение электрического сопротивления защитного заземления, сопротивления изоляции цепей сетевого питания относительно корпуса, проверка электрической прочности изоляции цепей сетевого питания

• 13.6.3.1 Определение электрического сопротивления защитного заземления выполнить в следующем порядке:

• 1) подготовить установку для проверки параметров электрической безопасности GPT-79804 (далее - пробойная установка), установить режим измерений электрического сопротивления заземления, испытательный ток установить равным 25 А;

• 2) измерить пробойной установкой сопротивление цепи между клеммой заземления корпуса крейта БЭ153 и винтом крепления любого модуля НМ-М из состава БЭ153 к крейту.

Результаты проверки считать положительными, если измеренное значения сопротивления заземления не превышает 0,1 Ом.

• 13.6.3.2 Проверку электрической прочности изоляции цепей сетевого питания изделия выполнить в следующем порядке:

• 1) подготовить пробойную установку;

• 2) выключить все составные части изделия, если они не были выключены;

• 3) отсоединить кабель сетевого питания БЭ153 от сети питания и от БЭ153;

• 4) общий (соединенный с корпусом) выход пробойной установки соединить с контактом цепи защитного заземления кабеля;

• 5) высоковольтный выход пробойной установки соединить с первым контактом вилки, соединяемым с сетью питания;

• 6) в соответствии с эксплуатационными документами на пробойную установку установить следующий режим проверки электрической прочности изоляции:

- испытательное напряжение 1500 В переменного тока;

• -  время нарастания испытательного напряжения до установившегося значения 10 с;

• -  время выдержки в установившемся состоянии 1 мин;

• -  минимальный ток измерения 0 мА;

• -  максимальный ток измерения 10 мА.

• 7) подать испытательное напряжение на проверяемую цепь, выдержать в течение одной минуты, зарегистрировать результат;

• 8) высоковольтный выход пробойной установки отсоединить от первого контакта вилки и соединить его со вторым контактом вилки, соединяемым с сетью питания;

• 9) повторить действие 7);

  от контактов вилки

• 10) отсоединить выходы пробойной установки кабеля сетевого питания;

  БЭ153, а затем к сети

• 11) подсоединить кабель сетевого питания к питания.

  если при проведении

Результаты проверки считать положительными, проверки не произошло пробоя электрической изоляции.

• 13.6.4 Определение метрологических характеристик изделия



• 13.6.4.1 Определение диапазона и пределов абсолютной погрешности измерения напряжения постоянного тока в диапазоне от минус 10 до 10 В измерителем мгновенных значений напряжения МН8И-10В выполнить в следующем порядке:

1) подготовить приборы:

• -  мультиметр цифровой Agilent 3458A (далее - мультиметр) -

1 шт.;

• -  источник питания постоянного тока GPR-30H10D (далее - источник питания) - 1 шт.;

• -  магазин электрического сопротивления Р4834 (далее - магазин электрического сопротивления) - 1 шт.;

и принадлежности из комплекта ЗИП-О изделия:

• -  ИОН ФТКС.687420.028 - 1 шт.;

• -  кабель ШШВ ФТКС.685621.038 - 3 шт.;

• -  кабель ШШ UNC4.853.185 - 2 шт.;

• -  кабель НШ UNC4.853.410 - 1 шт.;

• -  кабель Т-1201-01_МН ФТКС.685626.385 - 1 шт.

• 2) подключить соединитель «Х1» кабеля Т-1201-01_МН к разъему «Каналы 1-8» коммутационной панели КП 1201-01;

• 3) собрать рабочее место в соответствии с рисунком Е.1 Приложения Е;

• 4) включить изделие руководствуясь указаниями приложения В, выждать не менее 20 минут;

• 5) включить мультиметр, установить его в режим измерений напряжения постоянного тока с автоматическим выбором диапазона измерений. Выдержать мультиметр во включенном состоянии не менее 20 мин. Провести автокалибровку мультиметра в части измерения напряжения постоянного тока;

• 6) запустить на исполнение программу «ТЕСТ-1201-01. Программа поверки» (см. ФТКС.52060-01 34 01 Система автоматизированная измерительная ТЕСТ-1201-01 Система проверки функций Руководство оператора);

• 7) в открывшемся окне «Поиск инструментов» после появления списка инструментов нажать кнопку «ОК»;

• 8) в поле перечня инструментов выбрать первый проверяемый модуль «МН8И-10В», нажать кнопку «Проверка»;

• 9) в открывшейся панели «Выбор файла протокола» указать маршрут размещения файла протокола. В поле «Имя файла» ввести желаемое имя файла протокола. Нажать кнопку «ОК».

Примечание - если не указан каталог размещения файла протокола, то место размещения файла DOCUMENTS\INFORMTEST\ТЕСТ-1201-01.СПФ\ППВ;

• 10) выполнять действия, предписанные в правом верхнем поле окна программы, нажимая кнопку «Далее>>», а так же выполнять действия, указываемые в диалоговых окнах;

• 11) установить ручки регулировки выходного напряжения источника питания в крайнее левое положение, а ручки регулировки выходного тока источника питания в среднее положение;

• 12) включить мультиметр, установить его в режим измерения постоянного напряжения с автоматическим выбором диапазона;

• 13) включить источник питания, выставить на источнике питания значение напряжения (16,0 ± 0,5) В;

• 14) включить ИОН, выдержать его во включенном состоянии не менее 10 мин., установить тумблер «Питание» в положение «Вкл», тумблер «Rnep» - в положение «ВНЕШН»; тумблер «АТ» - в положение «10В»;

• 15) установить на входах мезонина плавным вращением регуляторов магазина электрического сопротивления, с одновременным наблюдением за показаниями мультиметра, первое значение проверочного напряжения в соответствии с таблицей 13.3. После задания требуемого напряжения выждать завершение переходных процессов в течение не менее 1 мин.;



  Таблица 13.3

  № проверки	Проверяемое напряжение, В	Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В
  1	10	± 0,02
  2	7,5
  3	5
  4	2,5
  5	1
  6	0,05
  7	минус 1
  8	минус 2,5
  9	минус 5
  10	минус 7,5
  11	минус 10



• 16) наблюдать показания мультиметра. Измеренное мультиметром значение напряжения с точностью не менее пяти значащих цифр ввести в окно «Измеренное напряжение, В» на программной панели и нажать кнопку «Далее>>», в окне протокола наблюдать результат.

Вычислить абсолютную погрешность измерений напряжения постоянного тока AU, мВ, по формуле:

AU = Ux - Un,                                                      (1)

где Ux - измеренное значение напряжения постоянного тока,

Un - воспроизводимое значения напряжения постоянного тока.

• 17) повторить действия 15), 16) для значений 7,5; 5; 2,5; 1; 0,05 В (см. таблицу 13.3);

  						Лист
  					ФТКС.411713.179РЭ	38
  Изм.	Лист	N докум.	Подп.	Дата

измерительная ТЕСТ-1201-01 Система проверки функций Руководство оператора);

• 8) в открывшемся окне «Поиск инструментов» после появления списка инструментов нажать кнопку «ОК»;

• 9) в поле перечня инструментов выбрать первый проверяемый модуль «МН8И-50В», нажать кнопку «Проверка»;

• 10) в открывшейся панели «Выбор файла протокола» указать маршрут размещения файла протокола. В поле «Имя файла» ввести желаемое имя файла протокола. Нажать кнопку «ОК».

Примечание - если не указан каталог размещения файла протокола, то место размещения файла DOCUMENTS\INFORMTEST\TECT-1201-01.СПФ\ППВ;

• 11) выполнять действия, предписанные в правом верхнем поле окна программы, нажимая кнопку «Далее>>», а так же выполнять действия, указываемые в диалоговых окнах;

• 12) установить ручки регулировки выходного напряжения источника питания в крайнее левое положение, а ручки регулировки выходного тока источника питания в среднее положение;

• 13) включить мультиметр, установить его в режим измерения постоянного напряжения с автоматическим выбором диапазона;

• 14) установить на входах мезонина плавным вращением регуляторов источника питания, с одновременным наблюдением за показаниями мультиметра, первое значение проверочного напряжения в соответствии с таблицей 13.4. После задания требуемого напряжения выждать завершение переходных процессов в течение не менее 1 мин.;




  Таблица 13.4

  № проверки	Проверяемое напряжение, В	Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В
  1	50	± 0, 05
  2	40
  3	30
  4	20
  5	10
  6	0,1
  7	минус 10
  8	минус 20
  9	минус 30
  10	минус 40
  11	минус 50

• 15) наблюдать показания мультиметра. Измеренное мультиметром значение напряжения с точностью не менее пяти значащих цифр ввести в окно «Измеренное напряжение, В» на программной панели и нажать кнопку «Далее>>», в окне протокола наблюдать результат. Вычислить абсолютную погрешность измерений напряжения постоянного тока AU, мВ, по формуле (1);

  						Лист
  					ФТКС.411713.179РЭ	40
  Изм.	Лист	N докум.	Подп.	Дата

• 8) в поле перечня инструментов выбрать проверяемый модуль «МН6И-150B», нажать кнопку «Проверка»;

• 9) в открывшейся панели «Выбор файла протокола» указать маршрут размещения файла протокола. В поле «Имя файла» ввести желаемое имя файла протокола. Нажать кнопку «ОК».

Примечание - если не указан каталог размещения файла протокола, то место размещения файла DOCUMENTS\INFORMTEST\TECT-1201-01.СПФ\ППВ;

• 10) выполнять действия, предписанные в правом верхнем поле окна программы, нажимая кнопку «Далее>>», а так же выполнять действия, указываемые в диалоговых окнах;

• 11) установить ручки регулировки выходного напряжения источника питания в крайнее левое положение, а ручки регулировки выходного тока источника питания в среднее положение;

• 12) включить мультиметр, установить его в режим измерения постоянного напряжения с автоматическим выбором диапазона;

• 13) установить на входах мезонина плавным вращением регуляторов источника питания, с одновременным наблюдением за показаниями мультиметра, первое значение проверочного напряжения в соответствии с таблицей 13.5. После задания требуемого напряжения выждать завершение переходных процессов в течение не менее 1 мин.;



  Таблица 13.5

  № проверки	Проверяемое напряжение, В	Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В
  1	150	± 0,1
  2	120
  3	90
  4	60
  5	30
  6	0,5
  7	минус 30
  8	минус 60
  9	минус 90
  10	минус 120
  11	минус 150




• 14) наблюдать показания мультиметра. Измеренное мультиметром значение напряжения с точностью не менее пяти значащих цифр ввести в окно «Измеренное напряжение, В» на программной панели и нажать кнопку «Далее>>», в окне протокола наблюдать результат. Вычислить абсолютную погрешность измерений напряжения постоянного тока AU, мВ, по формуле (1);

• 15) повторить действия 13), 14) для значений 120; 90; 60; 30; 0,5 В (см. таблицу 13.5);

• 16) изменить полярность подачи проверочных напряжений. Для этого необходимо штепсель «2+» кабеля К3 подключить к гнезду «-» источника

  						Лист
  					ФТКС.411713.179РЭ	42
  Изм.	Лист	N докум.	Подп.	Дата

13.8 Оформление результатов поверки

• 13.8.1 Для каждой измеряемой величины, погрешность которой определяется, составляется протокол, в котором указываются:

• 1) результат измерения величины;

• 2) значение погрешности измерений, рассчитанной в результате обработки результатов измерений;

• 3) предел допускаемой погрешности для каждого измеренного значения измеряемой величины;

• 4) результат сравнения значения погрешности измерений, рассчитанного в результате обработки результатов измерений, с пределом допускаемой погрешности.

• 13.8.2 Результаты поверки оформляются в соответствии с ПР 50.2.006-94. При положительных результатах поверки на изделие выдаётся свидетельство установленной формы. В случае отрицательных результатов поверки применение изделия запрещается, на него выдаётся извещение о непригодности к применению с указанием причин.

Примечание - При неполадках покупных устройств руководствоваться документами на покупные устройства.

• 14.2 Если не удалось восстановить изделие, срочно свяжитесь с представителями предприятия-изготовителя и сообщите им всю имеющуюся информацию:

• 1) о порядке ваших действий при работе с изделием;

• 2) о всех сообщениях программного обеспечения о подозреваемых неисправностях;

• 3) о внешних признаках (результатах измерения, результатах взаимодействия изделия с внешними объектами и приборами), позволяющими судить о состоянии изделия;

• 4) о действиях по восстановлению изделия, для анализа имеющейся информации и установления истинных причин появления сообщений о неисправности.

  к

  ч о С

  ч ю

  « и К

  « и S

  S ч м m

  к

  ч о С

  к ч о к Z

  « и К

  Изм.	Лист	N докум.	Подп.	Дата

  ФТКС.411713.179РЭ

  Лист



15 Техническое обслуживание

• 15.1 Виды и периодичность технического обслуживания

• 15.1.1 Техническое обслуживание изделия включает следующие виды:

• -  ежедневное техническое обслуживание (ЕТО);

• -  периодическое техническое обслуживание (ТО-1);

• -  ежегодное техническое обслуживание (ТО-2).

• 15.1.2 ЕТО проводится при подготовке изделия к использованию и назначению.

• 15.1.3 ТО-1 рекомендуется проводить один раз в месяц, а также перед постановкой изделия на кратковременное хранение. Допускается увеличивать периодичность проведения ТО-1, но не реже, чем один раз в три месяца.

• 15.1.4 ТО-2 проводится один раз в год, независимо от интенсивности эксплуатации изделия, а также перед постановкой изделия на длительное хранение.

• 15.2 Порядок технического обслуживания

• 15.2.1 Порядок технического обслуживания соответствует порядку записи операций в таблице 15.1.

• 15.2.2 Операция технического обслуживания выполняется в соответствии с ее технологической картой.

• 15.2.3 При техническом обслуживании изделия обязательным является выполнение всех действий, изложенных в технологических картах операций.

• 15.2.4 Техническое обслуживание покупных составных частей изделия выполнять в соответствии с эксплуатационными документами на них.

• 15.2.5 Все неисправности, выявленные в процессе технического обслуживания, должны быть устранены. При этом должна быть сделана запись в соответствующем разделе формуляра изделия

ФТКС.411713.179ФО.

• 15.2.6 О проведении и результатах ТО-2 должна быть сделана запись в соответствующем разделе формуляра изделия ФТКС.411713.179ФО.

  						Лист
  					ФТКС.411713.179РЭ	47
  Изм.	Лист	N докум.	Подп.	Дата

Таблица 15.1

Наименование операции технического обслуживания	Номер технологической карты	Виды технического обслуживания
		ЕТО	ТО-1	ТО-2
1 Проверка состояния и чистка наружных поверхностей изделия	1	+	+	+
2 Проверка работоспособности изделия	2	+	-	-
3 Проверка работоспособности и выходных цепей изделия	3	-	+	+
4 Проверка комплектности и состояния ЗИП-О	4	-	-	+
5 Детальный осмотр и чистка изделия	5	-	-	+
6 Проверка эксплуатационных документов	6	-	-	+

• 15.3 Технологические карты операций технического обслуживания

15.3.1 Технологическая карта 1

Проверка состояния и чистка наружных поверхностей изделия Средства измерения: нет.

Инструмент: нет.

Расходные материалы:

• -  ветошь обтирочная 627 ГОСТ 5364-79 - 1,0 кг;

• -  кисть флейцевая КФ251 - 2 шт.

Действия:

• 1) отключить изделие от сети согласно указаниям приложения В;

• 2) произвести внешний осмотр изделия, убедиться в отсутствии деформаций кожухов и корпусов составных частей изделия, целостности -органов управления и индикации;

• 3) удалить пыль с наружных поверхностей всех составных частей изделия сухой ветошью (кистью).

  						Лист
  					ФТКС.411713.179РЭ	48
  Изм.	Лист	N докум.	Подп.	Дата

• 15.3.2 Технологическая карта 2

Проверка работоспособности изделия в режиме «ОК подключен» Средства измерений: нет.

Инструмент: нет.

Расходные материалы: нет.

Действия:

• 1) включить изделие согласно указаниям приложения В;

• 2) убедиться в положительном результате самотестирования VXI и правильности загрузки операционной среды;

• 3) выдержать изделие во включенном состоянии 10 минут;

• 4) выполнить проверку изделия в режиме «ОК подключен» программы проверки модулей (см. ФТКС.52060-01 34 01 Система проверки функций Руководство оператора и п.12.3.1 данного РЭ);

• 5) отключить изделие от сети согласно указаниям приложения В.

При положительном результате проверки изделие готово к работе. Если обнаружена неисправность изделия, устранить ее, руководствуясь указаниями раздела 14, и убедиться в ее отсутствии, вторично выполнив необходимую проверку.

• 15.3.3 Технологическая карта 3

Проверка работоспособности изделия в режиме «ОК отключен» Средства измерений: нет.

Инструмент: нет.

Расходные материалы: нет.

Действия:

• 1) включить изделие согласно указаниям приложения В;

• 2) убедиться в положительном результате самотестирования и правильности загрузки операционной среды;

• 3) выдержать изделие во включенном состоянии 10 минут;

• 4) выполнить проверку изделия в режиме «ОК отключен» программы проверки модулей, (см. ФТКС.52060-01 34 01 Система проверки функций Руководство оператора и п.12.3.2 данного РЭ);

• 5) отключить изделие от сети согласно указаниям приложения В. При положительном результате проверки изделие готово к работе.

Если обнаружена неисправность изделия, устранить ее, руководствуясь указаниями раздела 14, и убедиться в ее отсутствии, вторично выполнив необходимую проверку.

• 15.3.4 Технологическая карта 4



Проверка комплектности и состояния ЗИП-О

Средства измерения: нет. Инструмент: нет.

Расходные материалы: нет.

Действия:

• 1) проверить наличие принадлежностей ЗИП-О изделия по ведомости ФТКС.411713.179ЗИ. Недостающие принадлежности добавить до полного комплекта ЗИП-О;

• 2) произвести осмотр модулей и мезонинов, убедиться в целостности креплений, покрытий и контактов соединителей, а также в целостности пломбировки модулей и соответствии оттисков клейм ОТК и ВП МО указанным в разделе «СВИДЕТЕЛЬСТВО О ПРИЕМКЕ», в листе «ЗАКЛЮЧЕНИЕ ПРЕДСТАВИТЕЛЬСТВА ЗАКАЗЧИКА» и учетом записей в разделе «ОСОБЫЕ ОТМЕТКИ» паспортов модулей;

• 3) проверить внешний вид принадлежностей и сохранность упаковки ЗИП-О изделия.

• 15.3.5 Технологическая карта 5

Детальный осмотр и чистка изделия

Средства измерения: нет.

Инструмент:

• -  отвертка с набором сменных насадок.

Расходные материалы:

• -  бязь отбеленная арт. 224 ГОСТ 11680-76 - 2,0 м;

• -  спирт этиловый ГОСТ Р 51625-2000 - 4,5 л.

При разборке разборных механических соединений (креплений) позаботиться о сохранности крепежа и деталей.

Действия:

• 1) выключить изделие согласно указаниям приложения В;

• 2) отсоединить вилки всех сетевых кабелей изделия от сети;

• 3) отсоединить все отсоединяемые кабели от всех составных частей изделия.

Проверку и чистку составных частей изделия производить следующим образом:

• 1) отвинтить винты, крепящие модули к БЭ153 в СЭ80;

• 2) извлечь модули из крейта и аккуратно сложить их на заранее подготовленном столе;

  						Лист
  					ФТКС.411713.179РЭ	50
  Изм.	Лист	N докум.	Подп.	Дата

• 15.3.6 Технологическая карта 6

Проверка эксплуатационных документов

Средства измерения: нет.

Инструмент: нет.

Расходные материалы: нет.

Действия:

1) проверить наличие эксплуатационных документов изделия по ведомости ФТКС.411713.179ВЭ, а также их состояние;

2) проверить своевременность внесения необходимых записей в формуляры изделия ФТКС.411713.179ФО.

16 Хранение

• 16.1 Составные части изделия должны храниться в складских условиях, в ящиках и коробках в которых изделие поставляется изготовителем.

Складские условия:

• —  температура воздуха от 5 до 40 °C;

• —  относительная влажность воздуха не более 80 % при температуре 20 °C;

• —  воздух не должен содержать пыли, паров кислот, щелочей и других агрессивных примесей.

• 16.2 Если изделие расконсервировано, то при подготовке его к хранению должно быть выполнено техническое обслуживание изделия в объеме ТО-2 в соответствии с разделом 15, а также выполнена консервация изделия в соответствии с подразделом 8.3.

• 16.3 При хранении в складских условиях изделие допускает хранение в течение всего срока гарантии при условии выполнения его переконсервации после каждых двух лет хранения согласно требованиям настоящего руководства по эксплуатации.

• 16.4 При перерыве в эксплуатации изделия, установленного на рабочем месте, необходимо отсоединить от сети питания и от составных частей изделия кабели сетевые, обеспечив сохранность всех отсоединенных кабелей на время перерыва в эксплуатации изделия.

• 16.5 В течение всего перерыва в эксплуатации изделия необходимо выполнять все виды технического обслуживания изделия в соответствии с их периодичностью, кроме операций, описанных в технологических картах 2 (Проверка работоспособности изделия), 3 (Проверка работоспособности и выходных цепей изделия) и 4 (Проверка комплектности и состояния ЗИП-О).

  						Лист
  					ФТКС.411713.179РЭ	53
  Изм.	Лист	N докум.	Подп.	Дата

17 Транспортирование

• 17.1 Изделие, упакованное в ящики, может транспортироваться следующими видами транспорта с соблюдением требований манипуляционных знаков, нанесенных на ящики:

• -  железнодорожным в закрытых вагонах на любые расстояния со скоростями, допустимыми на железнодорожном транспорте;

• -  воздушным и водным в закрытых герметичных отсеках на любые расстояния без ограничения скорости;

• -  автомобильным в закрытых фургонах:

• 1) по дорогам 1-3 категории - на расстояние до 2000 км со скоростью до 60 км/час;

• 2) по дорогам 4,5 категории - на расстояние до 1000 км со скоростью до 20 км/час.

• 17.2 При транспортировании ящики с изделием должны быть надежно закреплены креплениями, исключающими их перемещение относительно транспортного средства при воздействии механических нагрузок.

• 17.3 Допускается транспортирование изделия в ящиках при температуре окружающей среды от минус 50 до 50 °C и относительной влажности до 98 % при температуре 25 °C.

Давление окружающего воздуха должно соответствовать нормам, принятым для данного вида транспорта.

Приложение А

(обязательное)

Порядок эксплуатации ЗИП-О

А.1 При замене неисправной составной части изделия аналогичной из состава ЗИП-О сделать запись о выполненной замене в разделе «Особые отметки» формуляра изделия ФТКС.411713.179ФО или в специальном журнале учета движения составных частей ЗИП-О.

А.2 После возврата из ремонта составных частей изделия должна быть выполнена проверка:

• -  для модулей VXI в режиме «ОК отключен» (см. ФТКС.52060-01 34 01 Система автоматизированная измерительная ТЕСТ-1201-01 Система проверки функций Руководство оператора);

• -  для ИБП, ИП, модуля вентиляторного, MOXA UPort 1650/16 и промышленного компьютера должна быть выполнена проверка работоспособности в соответствии с их эксплуатационными документами.

А.3 Для составных частей изделия Система автоматизированная измерительная ТЕСТ-1201-01, являющихся средствами измерений, рекомендуется провести дополнительные проверки их метрологических характеристик в объеме поверки.

А.4 В случае заведения специального журнала для учета движения составных частей ЗИП-О в местах эксплуатации, в журнале должна отражаться следующая информация:

• -  в исходном состоянии в журнал должны быть внесены данные о фактически поставленных составных частях ЗИП-О в соответствии с ведомостью ЗИП-О ФТКС.411713.179ЗИ;

• -  в журнал должна вноситься информация о составных частях ЗИП-О, переданных для восстановления работоспособности изделия, а также о неисправных составных частях, которые были заменены;

• -  в журнал должна вноситься информация о составных частях, вернувшихся из ремонта.

  						Лист
  					ФТКС.411713.179РЭ	55
  Изм.	Лист	N докум.	Подп.	Дата

Приложение Б (обязательное) Логические номера крейта и координаты модулей и мезонинов изделия

Б.1 Номер крейта изделия приведён в таблице Б.1.

Таблица Б.1 - Номер крейта

Логический номер крейта	Наименование по КД	Местоположение
1	БЭ153	СЭ80, место 1

Б.2 Логические адреса и координаты модулей изделия приведены в таблице Б.2.

Б.3 Логический адрес модуля USB CONTROLLER не конфигурируется. Логический адрес прочих модулей в изделии соответствует их порядковому номеру (отсчёт начинается в направлении от слота ноль).

Б.4 Логический адрес устанавливается постоянным (статическим) с помощью переключателя (статическая конфигурация).

Б.5 Статический логический адрес модуля определяется двоичным кодом, устанавливаемым движками переключателя (см. рисунок Б.1).

Младший разряд адреса определяется положением первого движка переключателя, а старший разряд адреса - положением восьмого движка переключателя.

Положение движка переключателя «Вверх» соответствует логической единице в разряде адреса, а положение движка переключателя «Вниз» соответствует логическому нулю в разряде адреса.

Б.6 Номера крейтов устанавливаются при помощи переключателей номера интерфейса «INTF» на лицевых панелях модулей USB CONTROLLER. При этом нумерация интерфейсов начинается с нуля, т.е. в крейте 1 переключатели должны быть установлены в положение «0», в крейте 2 - в положение «1» и.т.д.

						Лист
					ФТКС.411713.179РЭ	57
Изм.	Лист	N докум.	Подп.	Дата

Приложение В (обязательное) Порядок включения и выключения изделия

ВНИМАНИЕ: между моментом выключения любой составной части изделия и моментом ее очередного включения, а также между моментом включения любой составной части изделия и моментом ее выключения должна быть выдержана пауза не менее 10 секунд.

В.1 Включение изделия выполнять в следующем порядке:

• 1) На источнике бесперебойного питания (ИБП) Eaton 9SX 5000i RT3U (внизу СЭ80) нажать кнопку (I) и держать её несколько секунд до возникновения на индикаторе ИБП надписи «Self Diagnostic in Progress». Дождаться окончания диагностики и появление на индикаторе ИБП надписи «Load Protected».

• 2) Включить переключатель на панели питания СЭ80.

• 3) Включить модуль вентиляторный.

• 4) Включить ПЭВМ и монитор убедиться в отсутствии ошибок самотестирования ПЭВМ и загрузки операционной системы.

• 5) Включить питание крейта БЭ153.

• 6) Включить источник питания Keysight N6712A и проконтролировать свечение индикатора АС источника на его лицевой панели.

• 7) Включить MOXA UPort 1650/16 и проконтролировать свечение индикатора на его лицевой панели.

• 8) На промышленном компьютере запустить на исполнение программу Resource Manager (RESMAN). После завершения операций программы Resource Manager (появления сообщения «Resource manager operations completed») на программной панели нажать кнопку «Close».

В.2 Выключение изделия выполнять в следующем порядке:

• 1) Прекратить исполнение всех программ, запущенных ранее на исполнение в ПЭВМ.

• 2) Выключить крейт изделия, для чего переключатель, расположенный на лицевой панели крейта, установить в положение «0».

• 3) Выйти из операционной системы, убедиться, что произошло выключение питания управляющей ПЭВМ, и погас экран дисплея, выключить монитор.

• 4) Если источник питания Keysight N6712A не выключен, то выключить источник и проконтролировать гашение индикатора АС источника.

• 5) Если MOXA UPort 1650/16 не выключен, то выключить источник и проконтролировать гашение индикатора АС источника.

• 6) Выключить переключатель на панели питания СЭ80.

• 7) Выключить модуль вентиляторный.

• 8) На источнике бесперебойного питания (ИБП) Eaton 9SX 5000i (внизу СЭ80) нажать кнопку (I) и держать её несколько секунд до возникновения на индикаторе ИБП надписи «Load On Protected».

  						Лист
  					ФТКС.411713.179РЭ	58
  Изм.	Лист	N докум.	Подп.	Дата

Приложение Г

(рекомендуемое)

Порядок установки программ

Г.1 Порядок установки программ является типовым для операционных сред семейства Windows.

Г.2 Установку программ необходимо выполнять в следующей последовательности:

1) вставить компакт-диск (CD) с устанавливаемым ПО в DVD-RW, подключенный и установленный в ПЭВМ;

2) программа установки на исполнение запускается автоматически, если операционная среда Windows не сконфигурирована для автозапуска компакт-дисков, необходимо запустить на исполнение программу «setup.exe» с установочного диска;

• 3) выполнить все указания программы установки, которые выводятся на экран монитора. Для установки программы с параметрами по умолчанию (рекомендуется именно этот вариант) достаточно на каждый запрос программы установки в окне программной панели нажимать клавишу «Next».

Г.3 По завершению установки в меню «Пуск»\«Программы» активизируется программная группа, соответствующая установленной программе.

Примечание - Более подробную информацию по порядку установки программного обеспечения см. ФТКС.52060-01 34 01 Система автоматизированная измерительная ТЕСТ-1201-01 Система проверки функций Руководство оператора Приложение А.

Приложение Д (обязательное) Порядок запуска программ на исполнение

Д.1 После каждого включения крейта, перед запуском программы проверки, необходимо запустить на исполнение программу - менеджер ресурсов VXI.

Д.2 Для запуска программы - менеджера ресурсов VXI («Resource Manager») в среде Windows необходимо в меню «Пуск» (путь: Программы/Informtest/VISA/resman) выбрать ярлык запускаемой программы.

Д.3 Запуск на исполнение любой программы из меню «Пуск»: В меню «Пуск» необходимо выбрать подменю «Выполнить». В появившемся окне необходимо нажать кнопку «Обзор». В окне «Обзор» необходимо выбрать диск и папку местонахождения файла запускаемой программы и, отметив файл запуска, нажать кнопку «Открыть». При этом сведения о размещении исполняемого файла перемещаются в командную строку окна «Запуск программы». Затем необходимо нажать на кнопку «ОК», программный файл запустится на исполнение.

Д.4 Запуск на исполнение любой программы из программы «Проводник»:

Из меню «Пуск», в подменю «Программы», выбрать программу «Проводник». В раскрывшемся окне необходимо выбрать диск и папку местонахождения файла запускаемой программы. Установить указатель манипулятора «Мышь» (в дальнейшем - «мышь») на файл программы и дважды нажать на левую кнопку мыши.

Д.5 Упростить запуск программ можно поместив ярлыки к ним на «рабочем столе» экрана. Для этого необходимо обратиться к справочной системе Windows.

Для запуска программы на исполнение достаточно установить указатель мыши на ярлык программы и дважды нажать левую кнопку «мыши».

Д.6 В случае использования программ проверки модулей, после запуска программ необходимо выбрать инструменты (модули, мезонины) для проверки, для чего:

• -  на панели «Выбор инструмента» установить указатель «мыши» на название инструмента и отметить его (нажать левую кнопку «мыши»);

• -  нажать кнопку «Выбрать».

  						Лист
  					ФТКС.411713.179РЭ	60
  Изм.	Лист	N докум.	Подп.	Дата

Приложение Е (обязательное) Схема рабочего места

КП 1201-01 ФТКС.687287.154

ИОН ФТКС.687420.028

Источник питания постоянного тока GPR-30H10D

Магазин электрического сопротивления Р4834

Мультиметр 3458A

Кабель Т-1201-01_МН ФТКС.685626.385

Кабель ШШВ ФТКС.685621.038-01

Кабель ШШ UNC4.853.185

Кабель НШ UNC4.853.410

Рисунок Е.1 - Схема рабочего места для определения диапазонов и пределов абсолютной погрешности измерения напряжения постоянного тока измерителем мгновенных значений напряжения МН8И-10В

						Лист
					ФТКС.411713.179РЭ	61
Изм.	Лист	N докум.	Подп.	Дата

Рисунок Е.2 - Схема рабочего места для определения диапазонов и пределов абсолютной погрешности измерения напряжения постоянного тока измерителем мгновенных значений напряжения МН8И-50В

						Лист
					ФТКС.411713.179РЭ	62
Изм.	Лист	N докум.	Подп.	Дата

Рисунок Е.3- Схема рабочего места для определения диапазонов и пределов абсолютной погрешности измерения напряжения постоянного тока измерителем мгновенных значений напряжения МН6И-150В

						Лист
					ФТКС.411713.179РЭ	63
Изм.	Лист	N докум.	Подп.	Дата

Приложение Ж (рекомендуемое) Обозначения, принятые в протоколах проверки

- эталонное значение величины, подаваемое на входы измерительных каналов (W = U);

среднее измеренное значение;

Приложение И

(обязательное) Порядок замены неисправного модуля и неисправного автомата защиты исправными

И.1 Порядок замены неисправного модуля исправным модулем:

• -  выключить питание крейта;

• -  отсоединить от лицевой панели модуля все кабели;

• -  извлечь модуль из крейта;

• -  извлечь упаковку с исправным модулем;

• -  освободить модуль от упаковки;

• -  проверить целостность пломбировки модулей, а также целостность и состояние контактов всех соединителей. Убедиться в отсутствии внешних повреждений на модуле, а также в наличии штатного крепежа во втулках на лицевой панели;

• -  установить модуль в крейт (при необходимости руководствуясь документом ФТКС.411259.167Э4 БЭ153 Схема электрическая соединений);

• -  восстановить подключение кабелей к лицевой панели модуля, руководствуясь документом ФТКС.411187.089Э4 СЭ80 Схема электрическая соединений.

  Примечание

  модуля в

Порядок извлечения модуля из крейта и установки крейт указаны в пункте И.2.

И.2.2 Порядок установки модуля в крейт:

- установить модуль в верхние и нижние направляющие соответствующего слота крейта следя за тем, чтобы наименование модуля при его установке в крейт находилось в верхней части лицевой панели;

• -  плавно продвинуть модуль вглубь крейта до касания модуля с кросспанелью затем с небольшим усилием окончательно задвинуть модуль до соприкосновения лицевой панели модуля со стяжками крейта;

• - закрепить модуль в крейте, для чего закрутить невыпадающие винты, расположенные в верхней и нижней части лицевой панели модуля.

И.2.3 Порядок извлечения крейта из стойки:

ВНИМАНИЕ: Извлечение крейта из стойки производится двумя сотрудниками из обслуживающего персонала.

• -  отсоединить со стороны задней стенки крейта кабель питания и провод заземления крейта;

  для чего открутить восемь винтов

• -  отсоединить крейт от стойки, расположенных на лицевой стороне крейта и соединяющих его со стойкой.

• -  извлечь крейт из стойки;

• -  на время изъятия крейта из стойки винты крепления установить на их штатные места в стойке.

И.2.4 Порядок установки крейта в стойку:

ВНИМАНИЕ: установка крейта в стойку производится двумя сотрудниками из обслуживающего персонала.

Приложение К (обязательное) Перечень сокращений и обозначений

БЭ - блок электронный;

ЕТО - ежедневное техническое обслуживание;

ИБП - источник бесперебойного питания;

ИП - источник питания;

ОК - объект контроля;

ПО - программное обеспечение;

ПЭВМ - персональная ЭВМ;

СЭ - стойка электронная;

ТО-1 - ежемесячное техническое обслуживание;

ТО-2 - ежегодное техническое обслуживание; ЭВМ - электронная вычислительная машина.

Приложение Л (обязательное) Алгоритм проверки модулей и мезонинов

Л.1 Алгоритмы проверок модулей, используемые программой ППМ в режиме «ОК отключен», позволяют полностью удостовериться в исправности модулей, либо выявить конкретный неисправный модуль. Описание алгоритмов приведено в качестве справочной информации для помощи в интерпретации результатов проверок.

Л.2 Проверка модуля МДС32 №1

Л.2.1 Используемые модули - отсутствуют.

Л.2.2 Используемые соединители - СК-1 ФТКС.685623.220,

СК-2 ФТКС.685621.415, СК-3 ФТКС.685621.416, СК-4 ФТКС.685621.417, СК-5 ФТКС.685621.418.

Л.2.3 Проверяемые параметры:

• 1) целостность входных цепей;

• 2) регистрация состояний входов МДС32;

• 3) отсутствие ложной регистрации и взаимовлияния входов МДС32.

Л.2.4 Алгоритм проверки:

• 1) Включаются входные реле каналов 1-31 МДС32 при отсутствии подключения соединителей контрольных. Измеряется обрыв (отсутствие сигнала).

• 2) Сообщение оператору:

Соединитель контрольный СК-1 ФТКС.685623.220 подключить к разъему «ХА220(ТМ) Каналы 1-32» коммутационной панели КП 1201-01 ФТКС.687287.154.

• 3) Включаются входные реле каналов 1-17 МДС32. Измеряется

закоротка (наличие сигнала).

• 4) Сообщение оператору:

Соединитель контрольный СК-2 ФТКС.685621.415 подключить к разъему «ХА208 (МШУ) Каналы 1-4» коммутационной панели КП 1201-01 ФТКС.687287.154.

• 5) Включается входное реле канала 18 МДС32. Измеряется закоротка (наличие сигнала).

• 6) Сообщение оператору:

Соединитель контрольный СК-1 ФТКС.685623.220 подключить к разъему «ХА203 (КУ) 1-6» коммутационной панели КП 1201-01 ФТКС.687287.154.

• 7) Включается входное реле канала 19 МДС32. Измеряется закоротка (наличие сигнала).

• 8) Сообщение оператору:

Соединитель контрольный СК-3 ФТКС.685621.416 подключить к разъему «ХА201-БТ» коммутационной панели КП 1201-01 ФТКС.687287.154.

Л.4.4 Алгоритм проверки:

• 1) Сообщение оператору:

Подключить разъем «Х1» кабеля Т-1201-01_МФСК-24Э ФТКС.685626.386 к разъему «ХА203 (КУ) 1-6» коммутационной панели КП 1201-01 ФТКС.687287.154.

Л.5 Проверка модулей МН8И-10В №1, МН8И-10В №2, МН8И-50В №1, МН8И-50В №2, МН6И-150В

Л.5.1 Используемый прибор - источник питания Keysight N6712A.

Л.5.2 Используемый кабель - T-1201-01 МН ФТКС.685626.385.

Л.5.3 Проверяемые параметры:

• 1) целостность выходных цепей;

• 2) измерение напряжения постоянного ток на измерительных каналах.

Л.5.4 Алгоритм проверки:

• 1) Сообщение оператору:

Подключить разъем «Х1» кабеля T-1201-01 МН ФТКС.685626.385 к разъему «Каналы 1-9» коммутационной панели КП 1201-01 ФТКС.687287.154.

Подключить разъем «Х2» кабеля T-1201-01 МН ФТКС.685626.385 к разъему «Каналы 9-16» коммутационной панели КП 1201-01 ФТКС.687287.154.

Подключить разъем «Х3» кабеля T-1201-01 МН ФТКС.685626.385 к разъему «ХА208 (МШУ) Каналы 1-4» коммутационной панели КП 1201-01 ФТКС.687287.154.

Подключить разъем «Х4» кабеля T-1201-01 МН ФТКС.685626.385 к разъему «Каналы 5-16» коммутационной панели КП 1201-01 ФТКС.687287.154.

Подключить разъем «Х5» кабеля T-1201-01 МН ФТКС.685626.385 к разъему «Каналы 1-6» коммутационной панели КП 1201-01 ФТКС.687287.154.

Подключить разъем «ИП1» кабеля T-1201-01 МН ФТКС.685626.385 к разъему «ИП1» коммутационной панели КП 1201-01 ФТКС.687287.154.

• 2) Источник питания Keysight N6712A формирует напряжение 5В.

• 3) Мезонины МН8И-10В №1, МН8И-10В №2, МН8И-50В №1, МН8И-50В №2 и МН6И-150В измеряют напряжение (5±1) В.

Л.6 Проверка плат TH6-PCI производства фирмы «Элкус»

Л.6.1 Используемый модуль - отсутствует.

Л.6.2 Используемый кабель - TH6-PC ФТКС.685623.222.

Л.6.3 Проверяемые параметры:

1) целостность выходных цепей.

Л.6.4 Алгоритм проверки.

• 1) Сообщение оператору:

Подключить разъем «ХА201-БТ» кабеля TH6-PC ФТКС.685623.222 к разъему «ХА201-БТ» коммутационной панели КП 1201-01 ФТКС.687287.154.

Подключить разъем <<K3(R)» кабеля TH6-PC ФТКС.685623.222 к разъему <<K3(R)» коммутационной панели КП 1201-01 ФТКС.687287.154.

• 2) Плата TH6-PCI №1 работает в режиме контроллера, плата TH6-PCI №2 работает в режиме монитора.

  						Лист
  					ФТКС.411713.179РЭ	73
  Изм.	Лист	N докум.	Подп.	Дата
