Методика поверки «гси.Резервуары стальные вертикальные цилиндрические РВСС-2000» (МП 199-13)

УТВЕРЖДАЮ

Директор

«Томский ЦСМ», к.т.н.

М.М. Чухланцева М      2013 г.

Государственная система обеспечения единства измерений

Резервуары стальные вертикальные цилиндрические РВСС-2000

МЕТОДИКА ПОВЕРКИ

МП 199-13

2013

Содержание

• 1 Общие положения

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

  • 6.1 Проверка документации

  • 6.2 Подготовка к измерениям

• 7 Проведение поверки

  • 7.1 Внешний осмотр

  • 7.2 Измерения базовой высоты резервуара

  • 7.3 Измерения радиальных отклонений образующих резервуара от вертикали

  • 7.4 Измерения высоты «мертвой» полости резервуара

  • 7.5 Измерения высоты поясов, толщины стенок и слоя краски, высоты нахлеста поясов

резервуара

• 7.6 Измерения геометрических параметров внутренних деталей и оборудования

резервуара

• 7.7 Определение общей вместимости резервуаров, вместимости «мертвой» полости и

расчет погрешности определения общей вместимости резервуаров

• 8 Обработка и оформление результатов поверки

Приложение А Рекомендуемая форма протокола результатов измерений при проведении поверки

Приложение Б Рекомендуемая форма журнала обработки результатов измерений при проведении поверки

Приложение В Рекомендуемая форма градуировочной таблицы

• 1.1 Настоящая методика устанавливает порядок выполнения измерений геометрических параметров и определения интервальных вместимостей резервуаров стальных вертикальных цилиндрических РВСС-2000 (далее - резервуары) геометрическим методом с применением геодезических приборов - тахеометров электронных (далее - тахеометры) и устанавливает методы и средства их первичной и периодической поверки.

• 1.2 Настоящая методика распространяется на резервуары номинальной вместимостью 2000 м¹ и предусматривает компьютерную обработку результатов измерений при определении интервальных вместимостей резервуара и составлении градуировочной таблицы.

• 1.3  Настоящая методика разработана в соответствии с рекомендациями ФР.1.27.2010.08875 МВУ040/03-2010 «Рекомендации. Метрология. Резервуары стационарные измерительные вертикальные. Методика выполнения измерений геометрическим методом с применением геодезических приборов».

• 1.4 Первичную поверку резервуаров выполняют перед вводом в эксплуатацию и после ремонта.

• 1.5 Периодическую поверку резервуаров выполняют в процессе эксплуатации через установленный интервал между поверками.

• 1.6 Периодичность поверки (интервал между поверками) резервуаров - 5 лет.

При проведении поверки резервуаров выполняют операции, приведенные в таблице 1.

Таблица 1

Таблица 2

• - женщины - костюмы по ГОСТ 27574, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010 и очки защитные по ГОСТ Р 12.4.230.1

• 4.2  Содержание вредных паров и газов в воздухе вблизи и изнутри резервуара на высоте до 2000 мм не должно превышать санитарных норм, установленных ГОСТ 12.1.005.

• 4.3 Для освещения в темное время суток или, при необходимости, в дневное время суток при проведении измерений изнутри резервуара применяют светильники во взрывозащищенном исполнении.

• 4.4 Перед проведением поверки проверяют исправность лестниц и перил резервуаров, наличие заземления резервуаров.

• 4.5 На резервуарах, не имеющих ограждений в виде перил по всей окружности крыши, работы проводят с предохранительным поясом, прикрепленным к надежно установленным элементам металлических конструкций крыши резервуара.

• 4.6 Базовую высоту резервуара измеряют через измерительный люк. Избыточное давление в газовом пространстве резервуара должно быть равно нулю. После измерения крышку измерительного люка необходимо плотно закрыть.

• 4.7 В процессе измерений параметров резервуара обеспечивают двух- или трехкратный обмен воздуха внутри резервуара. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

• 4.8 К выполнению поверки резервуаров допускаются лица, не имеющие медицинских противопоказаний к работе на опасных производственных объектах, изучившие настоящую методику поверки, эксплуатационную документацию на резервуары и применяемые средства испытаний, а также прошедшие инструктаж по технике безопасности в соответствии с требованиями ГОСТ 12.0.004.

• 5.1 Испытания резервуаров проводят при соблюдении следующих условий:

• - температура воздуха окружающей среды,°C             от минус 15 до 35;

• - относительная влажность воздуха окружающей среды, %,

не более                                                           98;

• - атмосферное давление, кПа                            от 80 до 106;

• - отсутствие воздействия атмосферных осадков.

• 5.2 Измерения параметров резервуаров во время грозы категорически запрещены.

• 6.1 Проверка документации

На поверку представляют следующие документы:

• - паспорта на резервуары;

• - настоящая методика поверки.

• 6.2 Подготовка к измерениям

• - тахеометр подготавливают к работе в соответствии с его эксплуатационной документацией;

• - измеряемыми при помощи тахеометра величинами, в соответствии с настоящей методикой, являются: горизонтальные углы, вертикальные углы, наклонные расстояния от тахеометра до марки-отражателя или до отражающей пленки или до любой точки на поверхности резервуара (в режиме «измерений без отражателя», далее -безотражательном режиме);

• - измерения выполняются между точками геодезической сети и с точек геодезической сети на точки на внешней или внутренней поверхности стенок резервуара;

• - при измерениях снаружи резервуара, в зависимости от окружающей резервуар обстановки, выбирают схему геодезической сети в виде замкнутого шестиугольника, приведенную на рисунке 1. Кратчайшее расстояние от точек геодезической сети до образующей резервуара должно находиться в пределах от одной до четырех высот резервуара. Рекомендуется, чтобы стороны геодезической сети были приблизительно одинаковой длины, а расстояния от точек геодезической сети до стенки резервуара были приблизительно равны;

- при измерениях внутри резервуара геодезическая сеть представляет собой четыре отражающих пленки или бумажных марки, наклеенные на стенки резервуара на высоте 0,75 высоты первого пояса. Схема геодезической сети приведена на рисунке 2;

^т*                        ^т»                                                                       \ I

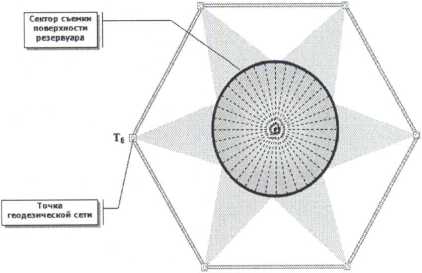

Рисунок 1 - Схема геодезической сети при выполнении измерений снаружи резервуара

Рисунок 2 - Схема геодезической сети при выполнении измерений внутри резервуара

• - при измерениях снаружи резервуара рекомендуется точки геодезической сети закрепить на земле геодезическими знаками: временными - металлический штырь с керном, деревянный колышек с гвоздем, металлический костыль с керном или постоянными геодезическими знаками. При использовании не менее трех геодезических штативов с трегерами точки геодезической сети не закрепляют;

• - при помощи рулетки на высоте 0,75 высоты первого пояса разбивают вертикальные сечения, отмечают мелом или краской, и подписывают их номера;

• - для автоматического ввода поправок в измеренные значения расстояний в процессе проведения измерений каждые четыре часа измеряют температуру воздуха окружающей среды при помощи термогигрометра. Атмосферное давление контролируют при помощи данных сайта http://www.gismeteo.ru. Результаты измерений температуры и значения атмосферного давления заносят в таблицу по форме таблицы А. 1.

• 7.1   Внешний осмотр

  • 7.1.1 При внешнем осмотре резервуаров проверяют:

• - соответствие конструкции и внутренних деталей резервуаров проектной и технической документации;

• - наличие необходимой арматуры и оборудования;

• - состояние отмостки резервуаров (отсутствие трещин и целостность);

• - отсутствие коррозионных повреждений, царапин, трещин, прожогов, оплавлений, расслоений, закатов на стенке, днище, настиле и несущих элементах кровли резервуаров;

• - отсутствие деформаций, вмятин, выпучин поверхности стенки резервуаров, препятствующих проведению измерений.

• 7.1.2 По внешнему виду сварные швы днища, стенки и стационарной крыши резервуара должны удовлетворять следующим требованиям:

• - по форме и размерам швы должны соответствовать проектной документации;

• - швы должны иметь гладкую или равномерно чешуйчатую поверхность;

• - металл шва должен иметь плавное сопряжение с основным металлом;

• - швы не должны иметь недопустимых внешних дефектов.

• 7.1.3 К недопустимым внешним дефектам сварных соединений конструкции резервуара относятся трещины любых видов и размеров, несплавления, наплывы, грубая чешуйчатость, наружные поры и цепочки пор, прожоги и свищи.

Резервуары, забракованные при проверке внешнего вида и комплектности, к дальнейшим испытаниям в целях поверки не допускаются.

• 7.2 Измерения базовой высоты резервуара

  • 7.2.1 Определение базовой высоты резервуаров выполняют с использованием рулетки металлической с грузом.

  • 7.2.2 Базовую высоту резервуара измеряют не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм.

Результаты измерений базовой высоты заносят в протокол поверки в таблицу по форме таблицы А.2.

Результаты проверки положительные, если базовая высота резервуаров соответствует значениям, приведенным в описании типа на резервуары.

• 7.3 Измерения радиальных отклонений образующих резервуара от вертикали

  • 7.3.1  В соответствии с эксплуатационной документацией на тахеометр проводят тахеометрическую съемку для построения геодезической сети. В память тахеометра заносят результаты измерений горизонтальных углов, расстояний, горизонтальные координаты и абсолютную высоту точек хода полигонометрии. Измерения выполняют на всех точках геодезической сети. С последней точки геодезической сети в обязательном порядке выполняют измерения на первую точку.

  • 7.3.2  Горизонтальные координаты и абсолютные высоты точек геодезической сети, вычисленные программным обеспечением тахеометра, записывают в память тахеометра. Абсолютные высоты точек геодезической сети, вычисленные программным обеспечением тахеометра, записывают в память тахеометра.

  • 7.3.3  Измерения для определения горизонтальных координат и абсолютной высоты точек, расположенных на внешней поверхности стенки резервуара

Перед измерениями снаружи на точки, находящиеся на стенке резервуара, тахеометр центрируют над точкой геодезической сети и измеряют его высоту (до горизонтальной оси). Имя точки стояния, высоту прибора над ней и имя точки, на которую был наведен тахеометр, вводят в память тахеометра (горизонтальные координаты и абсолютная высота точек геодезической сети должны быть предварительно введены в память тахеометра).

Зрительную трубу тахеометра наводят на риску, отмечающую соответствующее вертикальное сечение на поверхности резервуара на уровне 0,75 высоты первого пояса. В тахеометр вводят код точки на поверхности резервуара, номер сечения. Тахеометр переключают в безотражательный режим. Вращая зрительную трубу тахеометра вокруг горизонтальной оси выполняют наведение, начиная с 0,75 высоты первого пояса, на нижнюю, среднюю и верхнюю точки каждого пояса резервуара со второго до предпоследнего. Для верхнего пояса наведение осуществляют только на точки, расположенные внизу и в середине пояса. После наведения на каждую точку измеряют горизонтальное направление, вертикальный угол и расстояние. Вычисляют горизонтальные координаты и абсолютную высоту точки, на которую выполнялись измерения, с использованием программного обеспечения тахеометра. Результаты вычислений заносят в память тахеометра.

Измерения выполняют с одной точки установки тахеометра и завершают измерениями на точки геодезической сети. По результатам измерений вычисляют координаты тахеометра, которые не должны отличаться от первоначальных более чем на 6 мм.

• 7.3.4  После измерений данные с тахеометра переносят на персональный компьютер и проводят обработку результатов измерений по 7.3.1 - 7.3.3 с использованием программного Резервуары стальные вертикальные цилиндрические РВСС-2000_Методика поверки

обеспечения «VGS_VER_2». Результаты определения радиальных отклонений образующих резервуара от вертикали заносят в протокол поверки в таблицу по форме таблицы А.З.

• 7.4 Измерения высоты «мертвой» полости резервуара

  • 7.4.1  Определение высоты «мертвой» полости выполняют методом тригонометрического нивелирования.

  • 7.4.2  Измеряют тахеометром вертикальный угол и расстояние на марку-отражатель, установленный на уровне низа приемо-раздаточного патрубка вплотную к стенке резервуара. Допускается выполнять измерения наверху приемо-раздаточного патрубка в безотражательном режиме тахеометра, наводя тахеометр непосредственно на место, где патрубок вварен в стенку резервуара. Измерения проводят не менее двух раз, изменив высоту тахеометра или место его установки.

  • 7.4.3  Измеряют рулеткой измерительной металлической длину окружности наружного диаметра трубы приемо-раздаточного патрубка, а также толщину стенки трубы толщиномером. Допускается измерения выполнять через люк резервуара, если есть прямая видимость через люк с точки сети или с произвольной точки на приемо-раздаточный патрубок.

  • 7.4.4 Абсолютную высоту «мертвой» полости Н _мп, мм, вычисляют по формуле:

H^=H_e-h‘_e+h‘„+S,-d,

5

где   Н_б - базовая высота резервуара, мм;

hg - превышение между горизонтальной осью тахеометра и точкой измерений базовой высоты, мм;

h„- превышение между горизонтальной осью тахеометра и верхом приемораздаточного патрубка, мм;

8_п - толщина стенки приемо-раздаточного патрубка, мм;

d_n-внешний диаметр приемо-раздаточного патрубка, мм.

• 7.4.5 Результаты измерений абсолютной высоты «мертвой» полости заносят в протокол поверки в таблицу по форме таблицы А.4.

• 7.5 Измерения высоты поясов, толщины стенок и слоя краски, высоты нахлеста поясов резервуара

  • 7.5.1  Определение высоты поясов резервуара выполняют методом тригонометрического нивелирования с использованием тахеометра. Устанавливают тахеометр на точке геодезической сети напротив первого вертикального сечения. Тахеометр приводят в рабочее положение согласно эксплуатационной документации и измеряют высоту (до горизонтальной оси). Вычисляют абсолютную высоту горизонта тахеометра.

  • 7.5.2  Зрительную трубу тахеометра последовательно наводят на точки, расположенные на границах поясов резервуара по первому вертикальному сечению, измеряют вертикальный угол, наклонное расстояние и одновременно, используя программное обеспечение тахеометра, вычисляют абсолютную высоту поясов резервуара.

  • 7.5.3  Толщину стенок поясов резервуара измеряют толщиномером. Измерения выполняют не менее двух раз для каждого пояса резервуара. Расхождение между результатами двух измерений должно находиться в пределах ±0,2 мм.

  • 7.5.4 Толщину слоя краски поясов резервуаров определяют измерением толщины скола краски при помощи штангенциркуля.

  • 7.5.5  Высоту нахлёста поясов резервуара измеряют при помощи штангенциркуля. Измерения выполняют для каждого пояса.

  • 7.5.6 Результаты измерений заносят в протокол поверки в таблицу по форме таблицы А.5.

• 7.6   Измерения геометрических параметров внутренних деталей и оборудования резервуара

  • 7.6.1 Определение геометрических параметров внутренних деталей и оборудования резервуара выполняют с использованием рулетки измерительной металлической.

  • 7.6.2 Измеряют диаметр поперечного сечения цилиндрической детали или ширину и высоту прямоугольного поперечного сечения. Значения длины записывают со знаком минус, если деталь наружная, увеличивающая объем резервуара, и со знаком плюс, если внутренняя, уменьшающая объем резервуара.

  • 7.6.3 Абсолютную высоту нижней и верхней границы детали определяют тахеометром методом тригонометрического нивелирования, последовательно измеряя вертикальные углы (зенитные расстояния) и расстояния вниз и вверх от каждой детали. Измерение расстояний выполняют в безотражательном режиме тахеометра или на марку-отражатель, установленный в соответствующих точках. В случае невозможности выполнения измерений изнутри резервуара допускается значения абсолютной высоты и параметров внутренних деталей и оборудования определять по проектной и технической документации на резервуар.

  • 7.6.4 Результаты измерений заносят в протокол поверки в таблицу по форме таблицы А.6.

• 7.7 Определение общей вместимости резервуаров, вместимости «мертвой» полости и расчет погрешности определения общей вместимости резервуаров

  • 7.7.1  Для обработки принимают результаты измерений по 7.3.1 - 7.3.3.

  • 7.7.2  Данные по результатам измерений с тахеометра переносят на персональный компьютер.

  • 7.7.3  Проводят определение общей вместимости резервуара с использованием программного обеспечения «VGS_VER_2»:

• - интервальные вместимости резервуара вычисляют для уровня наполнения 10 мм суммированием интервальных вместимостей, отвечающим разнице абсолютной высоты 1 мм.

• - общую вместимость резервуара V, м³, вычисляют по формуле:





где ДИ_Ш — вместимость z-ro недеформированного от гидростатического давления пояса резервуара, м³;

ДИ,₍. - поправка к вместимости резервуара за счет гидростатического давления жидкости, м³;

V_ed - объем внутренних деталей, находящихся в резервуаре, м³.

- вместимость «мертвой» полости резервуара, V_Mn м³, для всех отрицательных и положительных значений абсолютной высоты (z < 0) до абсолютной высоты «мертвой» полости Н_мп вычисляют по формуле: где V_o - вместимость неконтролируемого остатка для всех отрицательных значений до абсолютной высоты (вместимость резервуара ниже абсолютной высоты точки касания днища грузом рулетки равной нулю), м³;

/<0

ДР' - z-ая интервальная вместимость резервуара (для уровня 1 мм), соответствующая абсолютной высоте (уровню) наполнения резервуара Я,, м³.

Резервуары стальные вертикальные цилиндрические РВСС-2000_Методика поверки

• 7.7.4  По результатам измерений вместимости резервуаров при помощи программного обеспечения «VGS VER 2» формируют журнал обработки результатов измерений и строят градуировочную таблицу.

• 7.7.5  Определение пределов допускаемой относительной погрешности общей вместимости резервуара проводят расчетным методом при помощи программного обеспечения «VGS_VER_2» на основании данных градуировочной таблицы. Результаты расчета пределов допускаемой относительной погрешности общей вместимости резервуара приводят на титульном листе градуировочной таблицы.

Относительная погрешность определения общей вместимости резервуара не должна превышать ±0,2%.

• 8.1   Обработку и оформление результатов измерений при определении параметров геодезической сети и резервуара выполняют на компьютере при помощи программного обеспечения «VGSVER2».

• 8.2   Составление градуировочных таблиц выполняют на компьютере при помощи программного обеспечения «VGS_VER_2».

• 8.3   По результатам измерений оформляют:

• - протокол измерений при проведении поверки резервуара по форме, приведенной в приложении А;

• - журнал обработки результатов измерений при помощи программного обеспечения «VGS_VER_2» по форме, приведенной в приложении Б;

• - градуировочную таблицу по форме, приведенной в приложении В.

• 8.4   При положительных результатах поверки резервуаров (первичной и периодической) оформляется свидетельство о поверке в соответствии с ПР 50.2.006. Знак поверки наносится на каждый лист градуировочной таблицы.

• 8.5   Отрицательные результаты поверки оформляются в соответствии с ПР 50.2.006. Резервуары, прошедшие поверку с отрицательными результатами, не допускается к использованию.

Приложение А

Рекомендуемая форма протокола результатов измерений при проведении поверки (обязательное)

Лист_ Всего листов

Протокол

результатов измерений при проведении поверки

резервуара вертикального стального цилиндрического РВСС-2000 зав. № _

• 1 Общие данные

назначение: осуществление торговли и товарообменных операций

организация - владелец: ООО «Томскнефтепереработка»

место установки резервуара:

тип резервуара: РВСС-2000

номинальная вместимость, м³ 2000

всего листов в протоколе измерений:

в журнале обработки:

в градуировочной таблице:

Измерения выполняли_______________________________________________________

Место проведения измерений___________________________________________________

Назначение резервуара__________________________________________________________

Параметры резервуара: число поясов_______, число вертикальных сечений_____

• 2 Результаты измерений

  • 2.1 Внешний осмотр и опробование______________________________________________

2.2 Условия измерений

Таблица А.1

2.3 Измерения базовой высоты резервуара

Таблица А.2

2.4 Измерения радиальных отклонений образующих резервуара от вертикали Таблица А.З - Радиальные отклонения образующих резервуара от вертикали, мм

• 2.4 Измерения при определении абсолютной высоты «мертвой» полости Таблица А.4

  Определяемый параметр	Обозначение параметра	Номер измерений		Среднее арифметическое значение
  		1	2
  Превышение между горизонтальной осью тахеометра и точкой измерений базовой высоты, мм
  Толщина стенки приемо-раздаточного патрубка, мм
  Внутренний диаметр приемо-раздаточного патрубка, мм	dn
  Превышение между горизонтальной осью тахеометра и верхом приемо-раздаточного патрубка, мм	hBn
  Абсолютная высота «мертвой» полости, мм	нмп

• 2.5 Определение высоты поясов, толщины стенок и слоя краски, высоты нахлеста поясов резервуара

Таблица А.5

• 2.6 Определение геометрических параметров внутренних деталей и оборудования резервуара Таблица А. 6

  Форма	Высота, мм	Длина, мм	Диаметр, ширина, мм	Угол наклона оси, 0	Объем, м3	Абсолютная высота детали, мм
  						нижней границы	верхней границы

Выводы:

• — резервуар вертикальный стальной цилиндрический РВСС 2000 зав. №

по результатам поверки пригоден (не пригоден) к применению;

• — на основании положительных результатов первичной и периодической поверки

выдано свидетельство о поверке №______от

• — на основании отрицательных результатов поверки выдано извещение о

непригодности

№________от

Подписи лиц, проводивших поверку:

Приложение к протоколу поверки результатов измерений резервуара зав № Лист_ Всего листов Журнал

обработки результатов измерений при проведении поверки

резервуара вертикального стального цилиндрического РВСС-2000 зав. №____

Организация ООО «Томскнефтепереработка»

1 Методика поверки и компьютерная программа обработки результатов измерений

Таблица Б. 1

2 Параметры резервуара

»            Продолжение таблицы Б.2

3 Вычисление поправки к вместимости пояса резервуара за счет гидростатического давления жидкости

Таблица Б.З

Приложение В

Рекомендуемая форма градуировочной таблицы

(обязательное)

Название организации, утверждающей градуировочную таблицу

СОГЛАСОВАНО

(должность руководителя подразделения и наименование организации проводящей поверку) (должность руководителя и наименование организации проводящей поверку)

(подпись) (расшифровка подписи) «_____»_______________20__г.

Резервуар вертикальный стальной цилиндрический РВСС-2000 зав. №_____

назначение: осуществление торговли и товарообменных операций организация-владелец: ООО «Томскнефтепереработка» место установки резервуара:

тип резервуара: РВСС-2000

номинальная вместимость: 2000 м³

пределы допускаемой относительной погрешности определения

вместимости резервуара, %: ±_____

базовая высота резервуара, мм:______

предельная абсолютная высота наполнения, мм:______

вместимость на предельную абсолютную высоту наполнения, м³:______

Уровень жидкости ниже Н _мп =___мм для государственных учетных и торговых операций с

нефтью и нефтепродуктами, взаимных расчетов между поставщиком и потребителем не используется вместимость «мертвой» полости, м³:______

дата проведения поверки:

срок очередной поверки: всего листов в градуировочной таблице:

Расчет градуировочной таблицы выполнен пакетом прикладных программ «VGS» (рабочий программный модуль VER_2, версия 7.3) разработанным ГП «Укрметртестстандарт».

Свидетельство о государственной метрологической аттестации № 23-2010 от 16.04.2011 г.

Регистрационный № документа______________

Резервуар №

Организация

Таблица В.1

Поверитель ___________________

(подпись и знак поверки)

Резервуары стальные вертикальные цилиндрические РВСС-2000_Методика поверки

¹

Средства поверки

• 3.1 При проведении поверки должны использоваться средства измерений и оборудование, указанные в таблице 2.

• 3.2 Средства поверки должны иметь действующие свидетельства о поверке и (или) знак поверки.

²

Требования безопасности

³

• 4.1 Лица, проводящие поверку должны использовать следующую спецодежду:

⁴

- мужчины - костюмы по ГОСТ 27575, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010 и очки защитные по ГОСТ Р 12.4.230.1; Резервуары стальные вертикальные цилиндрические РВСС-2000_Методика поверки
