УТВЕРЖДАЮ

Директор

Менделеева”'

2016 г.

Государственная система обеспечения единства измерений

Газоанализаторы АГ 0011

МЕТОДИКА ПОВЕРКИ МП-242-1990-2016

Л.10.&Ч&97-

СОГЛАСОВАНО Руководитель научно-исследовательского отдела государственных эталонов в области физико-химических измерений ФГУП "ВНИИМ им. Д.И. Менделеева"

.А. Конопелько "03" марта 2016 г.

Санкт-Петербург 2016 г.

Инженер

А.Л. Матвеев

Настоящая методика поверки распространяется на газоанализаторы АГ 0011, выпускаемые фирмой OU FRANSERMAX / ПО «ФРАНСЕРМАХ», Эстония, и устанавливает методы их первичной поверки до ввода в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

1 Операции поверки
  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

первичной поверке *

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3 Подтверждение соответствия программного обеспечения

6.3

да

да

4 Определение метрологических характеристик

6.4

4.1 Определение основной погрешности

6.4.1

да

да

4.2 Определение вариации выходного сигнала

6.4.2

да

нет

4.3 Определение времени установления выходного сигнала

6.4.3

да

да

  • 1.2 Если при проведении одной из операций получен отрицательный результат, дальнейшая поверка прекращается.

2 Средства поверки
  • 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6

Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 2849890, диапазон измерений от 0 до 55 °C, цена деления 0,1 °C, пределы допускаемой абсолютной погрешности ± 0,2 °C

Секундомер механический СОПпр, ТУ 25-1894.003-90, класс точности 2

Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от

610 до 790 мм рт.ст., пределы допускаемой абсолютной погрешности ±0,8 мм рт.ст.

Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001)-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40°С

6.4

Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, класс точности 4

Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм

Вольтметр цифровой универсальный В7-65, ТУ РБ 14559587.038, диапазон измерения силы постоянного тока до 2 А; силы переменного тока до 2 А; сопротивления постоянному току 2 ГОм; постоянного напряжения до 1000 В; переменного напряжения до 700 В

Редуктор баллонный кислородный одноступенчатый БКО-50-4

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6.4

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6x1,5 мм

Поверочный нулевой газ (ПНГ) - воздух марки Б, в баллонах под давлением по ТУ 6-21-5-85

Азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллонах под давлением

Аргон газообразный высший сорт по ГОСТ 10157-79 в баллоне под давлением

Стандартные образцы газовых смесей в баллонах под давлением по ТУ 6-16-2956-92 и ТУ 2114-014-20810646-2014 (характеристики приведены в Приложении А)1

Примечания:

  • 1 Все эталонные средства измерений, входящие в состав средств поверки, должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением -действующие паспорта.

  • 2 Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

3 Требования безопасности

  • 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

  • 3.2 Содержание вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.3 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 3.4 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением", утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. № 116.

  • 3.5 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

  • 3.6 К поверке допускаются лица, изучившие эксплуатационную документацию на газоанализаторы и прошедшие необходимый инструктаж.

4 Условия поверки

температура окружающей среды, °C                                     20 ± 5

относительная влажность окружающей среды, %                     от 30 до 80

атмосферное давление, кПа                                       от 90,6 до 104,8

5 Подготовка к поверке
  • 5.1 Выполнить мероприятия по обеспечению условий безопасности.

  • 5.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

  • 5.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

  • 5.4 Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

  • 5.5 Подготовить поверяемый газоанализатор и средства поверки к работе в соответствии с эксплуатационной документацией.

6 Проведение поверки
  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

  • - соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации

  • - соответствие маркировки требованиям эксплуатационной документации;

  • - газоанализатор не должен иметь повреждений, влияющих на работоспособность.

  • 6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

  • 6.2 Опробование

    • 6.2.1 При опробовании проверяют общее функционирование газоанализатора. На газоанализатор подается электрическое питание, при этом запускается процедура тестирования.

По окончанию процедуры тестирования газоанализатор переходит в режим измерений:

  • - на токовом выходе газоанализатора имеется унифицированный аналоговый токовый сигнал (0-5 мА, 0-20 мА или 4-20 мА);

  • - на дисплее газоанализатора отображается измерительная информация.

  • 6.2.2 Результат опробования считают положительным, если:

  • - во время тестирования отсутствуют сообщения об отказах,

  • - после окончания времени прогрева газоанализатор переходит в режим измерений,

  • - органы управления газоанализатора функционируют.

  • 6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

  • - проводят визуализацию идентификационных данных ПО газоанализатора (номер версии встроенного ПО отображается в левом нижнем углу программы AG Comm, после подключения к газоанализатору по интерфейсу RS485);

  • - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

  • 6.4 Определение метрологических характеристик

    • 6.4.1 Определение основной погрешности

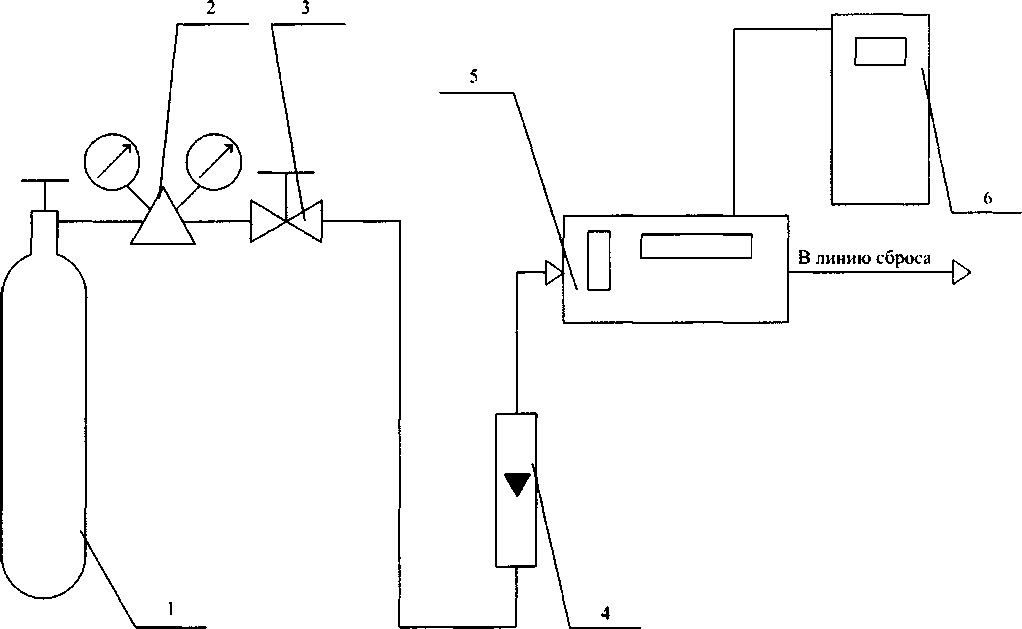

  • 6.4.1 Определение основной погрешности проводят по схеме рисунка Б.1 Приложения Б в следующем порядке:

  • 1) Собирают схему, приведенную на рисунке Б.1.

  • 2) На вход газоанализатора подают ГС (таблица А.1 -Приложения А, соответственно определяемому компоненту) в последовательности:

  • - №№ 1-2-3-2-1-3 - при первичной поверке;

  • - №№ 1-2-3-1-3 - при периодической поверке;

Время подачи каждой ГС - не менее утроенного предела допускаемого времени установления выходного сигнала по уровню 90 %.

  • 3) Фиксируют установившиеся значения выходного сигнала газоанализатора:

  • - по показаниям дисплея газоанализатора;

- по показаниям измерительного прибора, подключенного к аналоговому выходу.

4) Рассчитывают значение содержания определяемого компонента в i-ой ГС по значению

выходного токового сигнала по формулам:

- для аналогового выходного сигнала 4-20 мА

(1)

- для аналогового выходного сигнала 0-20 мА

„ (Св-Сн) .

1_ 20 ”

(2)

- для аналогового выходного сигнала 0-5 мА

рв-Сн) j

5 *1,

(3)

где I]      - установившееся значение выходного токового сигнала газоанализатора при пода

че i-ой ГС, мА;

Св, Сн, - верхний и нижний пределы диапазона показаний объемной доли кислорода, %.

5) Значение основной приведенной погрешности газоанализатора уг, %, рассчитывают по формуле

Ki =

Cj-Cj

(Св-Сн)

• 100

(4)

где Q       - результат измерений содержания определяемого компонента на входе газоана

лизатора объемная доля кислорода, %;

С4      - действительное значение содержания определяемого компонента в i-ой ГС, объ

емная доля кислорода, %.

6) Результат определения основной погрешности газоанализатора считают положительным, если основная погрешность газоанализатора во всех точках поверки не превышает пределов, указанных в таблице В.1 приложения В.

  • 6.4.2 Определение вариации выходного сигнала

Определение вариации выходного сигнала допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС № 2.

Вариацию выходного сигнала, , в долях от пределов допускаемой основной приведенной погрешности рассчитывают по формуле

(5)

где Cf,        - результат измерений объемной доли кислорода при подходе к точке поверки

2 со стороны больших и меньших значений, %;

Yi, % - пределы допускаемой основной приведенной погрешности поверяемого газоанализатора, %.

Результат считают положительным, если вариация выходного сигнала газоанализатора не превышает 0,5.

  • 6.4.3 Определение времени установления выходного сигнала

Определение времени установления выходного сигнала допускается проводить одновременно с определением основной погрешности по п.6.4.1 при подаче ГС №1 и ГС № 3 в следующем порядке:

  • 1) подать на газоанализатор ГС № 3, зафиксировать установившееся значение показаний газоанализатора;

  • 2) рассчитать значения, равные 0,9 от показаний, полученных в п. 1);

Примечание - для газоанализаторов с нижней границей диапазона измерений отличной от «0» расчет проводить по формуле

(6)

  • 3) подать на газоанализатор ГС № 1, дождаться установления показаний газоанализатора, затем, не подавая ГС на газоанализатор, продуть газовую линию ГС № 3 в течение не менее 3 мин, подать ГС на газоанализатор и включить секундомер. Зафиксировать время достижения значений показаний газоанализатора, рассчитанных на предыдущем шаге.

Результаты определения времени установления выходного сигнала считают удовлетворительными, если время установления выходного сигнала не превышает 25 с.

7 Оформление результатов поверки
  • 7.1 При проведении поверки оформляют протокол результатов поверки (рекомендуемая форма протокола поверки приведена в Приложении Г).

  • 7.2 Газоанализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к эксплуатации.

  • 7.3 Положительные результаты поверки оформляют свидетельством о поверке установленной формы согласно действующему законодательству Российской Федерации.

  • 7.4 Знак поверки наносится на лицевую сторону свидетельства о поверке.

  • 7.5 На оборотной стороне свидетельства о поверке должны быть указаны следующие данные:

  • - наименование нормативного документа, в соответствии с которым проведена поверка;

  • - результаты внешнего осмотра;

  • - результаты опробования;

  • - результаты определения метрологических характеристик с указанием максимальных значений погрешности, полученных в ходе поверки, с указанием заводских номеров измерительных преобразователей;

  • - значения поправочных коэффициентов (при первичной поверке);

  • - основные средства поверки;

  • - условия, при которых проведена поверка;

  • - подпись поверителя.

  • 7.6 При отрицательных результатах поверки эксплуатацию газоанализаторов запрещают и выдают извещение о непригодности установленной формы согласно действующему законодательству Российской Федерации с указанием причин непригодности.

Приложение А

(обязательное)

Технические характеристики ГС, используемых при поверке газоанализаторов

Таблица А.1 - Технические характеристики ГС для поверки газоанализаторов

Диапазон измерений объемной до-ли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения

Пределы допускаемой погрешности

Номер ГС по реестру ГСО или источник ГС

ГС № 1

ГС №2

ГС № 3

Кислород в азоте / кислород в воздухе

От 0 до 1 %

азот

-

О.ч., сорт 1-й по

ГОСТ 9293-74

0,5 % об.д. ± 10 % отн.

± (-2,5Х+2,75) % отн.

ГСО 10253-2013 (кислород - азот)

0,95 % об.д. ± 5 % отн.

± (-0,046Х+1,523) % отн.

ГСО 10253-2013 (кислород - азот)

От 0 до 2 %

азот

-

О.ч., сорт 1-й по

ГОСТ 9293-74

1,0 % об.д- ± 5 % отн.

1,9 % об.д. ± 5 % отн.

± (-0,046Х+1,523) % отн.

ГСО 10253-2013 (кислород - азот)

От 0 до 5 %

азот

-

О.ч., сорт 1-й по

ГОСТ 9293-74

2,5 % об.д. ± 5 % отн.

± (-0,046Х+1,523) % отн.

ГСО 10253-2013 (кислород - азот)

4,75% об.д. ± 5 % отн.

± 1 % отн.

ГСО 10534-2014 (кислород - азот)

От 0 до 10 %

азот

-

О.ч., сорт 1-й по

ГОСТ 9293-74

5 % об.д. ± 5 % отн.

± (-0,046Х+1,523) % отн.

ГСО 10253-2013 (кислород - азот)

9,5 % об.д. ± 5 % отн.

± 1 % отн.

ГСО 10534-2014 (кислород - азот)

Диапазон измерений объемной до-ли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения

Пределы допускаемой погрешности

Номер ГС по реестру ГСО или источник ГС

ГС № 1

ГС №2

ГС № 3

От 0 до 21 %

азот

-

О.ч., сорт 1-й по

ГОСТ 9293-74

10,5 % об.д. ± 5 % отн.

± (-0,046Х+1,523) % отн.

ГСО 10253-2013 (кислород - азот)

19,4 % об.д. ± 3 % отн.

± 0,6 % отн.

ГСО 10534-2014 (кислород - азот)

От 0 до 30 %

азот

-

О.ч., сорт 1-й по

ГОСТ 9293-74

15 % об.д- ± 5 % отн.

± (-0,046Х+1,523) % отн.

ГСО 10253-2013 (кислород - азот)

28,5 % об.д. ± 5 % отн.

± (-0,008Х+0,76)  %

отн.

ГСО 10253-2013 (кислород - азот)

От 0 до 50 %

азот

-

О.ч., сорт 1-й по

ГОСТ 9293-74

25 % об.д. ± 5 % отн.

47,6 % об.д. ± 5 % отн.

± (-0,008Х+0,76) % отн.

ГСО 10253-2013 (кислород - азот)

От 0 до 80 %

азот

-

О.ч., сорт 1-й по

ГОСТ 9293-74

40 % об.д. ± 5 % отн.

± (-0,008Х+0,76) % отн.

ГСО 10253-2013 (кислород - азот)

78 % об.д. ±1,5 % отн.

± (-0,0037Х+0,459) % отн.

ГСО 10253-2013 (кислород - азот)

Диапазон измерений объемной до-ли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения

Пределы допускаемой погрешности

Номер ГС по реестру ГСО или источник ГС

ГС № 1

ГС №2

ГС № 3

От 0 до 100 %

азот

-

О.ч., сорт 1-й по

ГОСТ 9293-74

50 % об.д. ± 5 % отн.

± (-0,008X4-0,76) % отн.

ГСО 10253-2013 (кислород - азот)

98 % об.д. ± 0,5 % отн.

± 0,10 % отн.

ГСО 10253-2013 (кислород - азот)

От 80 до 100 %

81,6 % об.д. ± 2 % отн.

± 0,15 % отн.

ГСО 10534-2014 (кислород - азот)

90 % об.д. ± 1,5 % отн.

± (-0,0037Х+0,459) % отн.

ГСО 10253-2013 (кислород - азот)

98 % об.д. ± 0,5 % отн.

± 0,10 % отн.

ГСО 10253-2013 (кислород - азот)

От 50 до 100 %

52,5 % об.д- ± 5 % отн.

± (-0,008X4-0,76) % отн.

ГСО 10253-2013 (кислород - азот)

75 % об.д. ± 1,5 % отн.

(-0.0037Х+0.459)   %

отн.

ГСО 10253-2013 (кислород - азот)

98 % об.д. ± 0,5 % отн.

± 0,10 % отн.

ГСО 10253-2013 (кислород - азот)

От 15 до 30%

15,75 % об.д. ±

5 % отн.

± (-0,046X4-1,523) % отн.

ГСО 10253-2013 (кислород - азот)

22,5 % об.д. ± 5 % отн.

± (-0,008X4-0,76) % отн.

ГСО 10253-2013 (кислород - азот)

29,1 % об.д. ± 3 % отн.

± 0,4 % отн.

ГСО 10534-2014 (кислород - азот)

Диапазон измерений объемной до-ли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения

Пределы допускаемой погрешности

Номер ГС по реестру ГСО или источник ГС

ГС № 1

ГС №2

ГС № 3

От 90 до 100 %

90,5 % об.д. ±

0,5 % отн.

95 % об.д. ± 0,5 % отн.

±0,1 % отн.

ГСО 10534-2014 (кислород - азот)

99,5 % об.д. ± 0,05 % отн.

± 0,02 % отн.

ГСО 10534-2014 (кислород - азот)

От 95 до 100 % (пределы допуска-емой    основной

приведенной погрешности ± 2,5 %)

95,5 % об.д. ±

0,5 % отн.

97,5 % об.д. ± 0,5 % отн.

± 0,04 % отн.

ГСО 10533-2014 (кислород - азот)

99,9 % об.д. ± 0,05 % отн.

± 0,02 % отн.

ГСО 10534-2014 (кислород - азот)

От 95 до 100 % (пределы допускаемой    основной

приведенной погрешности ± 4,0 %)

95,5 % об.д. ±

0,5 % отн.

97,5 % об.д. ± 0,5 % отн.

± 0,1 % отн.

ГСО 10534-2014 (кислород - азот)

99,9 % об.д. ± 0,05 % отн.

± 0,02 % отн.

ГСО 10534-2014 (кислород - азот)

Кислород в аргоне

От 50 до 100 %

52,5 % об.д. ±

5 % отн.

± (-0,008Х±0,76) % отн.

ГСО 10253-2013 (кислород - аргон)

75 % об.д. ± 1,5 % отн.

(-0.0037Х+0.459)   %

отн.

ГСО 10253-2013 (кислород - аргон)

98 % об.д. ± 0,5 % отн.

± 0,10 % отн.

ГСО 10253-2013 (кислород - аргон)

Диапазон измерений объемной до-ли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения

Пределы допускаемой погрешности

Номер ГС по реестру ГСО или источник ГС

ГС № 1

ГС №2

ГС № 3

От 80 до 100 %

81,6 % об.д. ±

2 % отн.

± 0,15 % отн.

ГСО 10534-2014 (кислород - аргон)

90 % об.д. ± 1,5 % отн.

± (-0,0037Х+0,459) % отн.

ГСО 10253-2013 (кислород - азот)

98 % об.д. ± 0,5 % отн.

± 0,10 % отн.

ГСО 10253-2013 (кислород - аргон)

От 0 до 10 %

аргон

-

Высший сорт по

ГОСТ 10157-79

5 % об.д. ± 5 % отн.

9,5 % об.д. ± 5 % отн.

± (-0,046Х+1,523) % отн.

ГСО 10253-2013 (кислород - азот)

От 90 до 100 %

90,5 % об.д. ±

0,5 % отн.

95 % об.д. ± 0,5 % отн.

± 0,1 % отн.

ГСО 10534-2014 (кислород - аргон)

99,5 % об.д. ± 0,05 % отн.

± 0,02 % отн.

ГСО 10534-2014 (кислород - аргон)

От 0 до 5 %

аргон

-

Высший   сорт   по

ГОСТ 10157-79

2,5 % об.д. ± 5 % отн.

4,75% об.д. ± 5 % отн.

± (-0,046Х+1,523) % отн.

ГСО 10253-2013 (кислород - аргон)

От 95 до 100 %

95,5 % об.д. ±

0,5 % отн.

97,5 % об.д. ± 0,5 % отн.

±0,1 % отн.

ГСО 10534-2014 (кислород - аргон)

99,9 % об.д. ± 0,05 % отн.

± 0,02 % отн.

ГСО 10534-2014 (кислород - аргон)

Примечания:

  • - изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;

  • - стандартные образцы состава газовые смеси, выпускаемые по ТУ 6-16-2956-92 и ТУ 2114-014-20810646-2014 в баллонах под давлением.

  • - "X" в формуле расчета пределов допускаемой относительной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС.

Приложение Б

(обязательное)

Схема подачи ГС на газоанализаторы АГ 0011

  • 1 -баллон с ГС;

  • 2 - редуктор с вентилем точной регулировки;

  • 3 - вентиль точной регулировки;

  • 4 - индикатор расхода (ротаметр);

  • 5 - поверяемый газоанализатор;

  • 6 - измерительный прибор (вольтметр циф ровой).

Рисунок Б.1 - Рекомендуемая схема подачи ГС из баллонов под давлением на вход газоанализатора

Приложение В

(обязательное) Метрологические характеристики газоанализаторов

Таблица В.1 - Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов и состав анализируемой среды

Диапазон измерений объемной доли кислорода, %

Пределы допускаемой основной приведенной погрешности *, %

Состав анализируемой среды

От 0 до 1

±5,0

Кислород - азот

От 0 до 2

±4,0

Кислород - азот + один из компонентов: Водород (Нг) - не более 1,2 % об.д.;

Метан (СН4) - не более 1,2 % об.д.;

Диоксид углерода (СОг) - не более 15 % об.д.

От 0 до 5

От 0 до 10

От 0 до 21

От 0 до 30

От 0 до 50

От 0 до 80

От 0 до 100

±2,0

От 80 до 100

От 50 до 100

От 15 до 30

±2,0

Кислород - азот

От 90 до 100

От 95 до 100

±2,5

От 95 до 100

±4,0

От 50 до 100

От 80 до 100

±2,0

Кислород - аргон

От 0 до 10

От 90 до 100

±2,5

От 0 до 5

±4,0

От 95 до 100

От 0 до 21

±2,0

Воздух рабочей зоны

От 0 до 30

От 0 до 50

Примечания:

  • - * погрешность приведена к разности между верхней и нижней границам диапазонов измерений;

  • - цена единицы наименьшего разряда индикатора в диапазоне от 0 до 99,99 % об.д. -0,01 % об. д., свыше 99,99 об.д. - 0,1 % об.д.

Приложение Г

(рекомендуемое)

Форма протокола поверки ПРОТОКОЛ ПОВЕРКИ №__________________от______________

(тип СИ)

  • 1) Заводской номер СИ__

  • 2) Принадлежит______________________________________________________________________

  • 3) Наименование изготовителя____________________________________________________________

  • 4) Дата выпуска_________________________________________________________________________

  • 5) Наименование нормативного документа по поверке______________________________________

  • 6) Наименование, обозначение, заводские номера применяемых средств поверки/ номера паспортов ГС______________________________________________________________________________

  • 7) Вид поверки (первичная, периодическая)

(нужное подчеркнуть)

  • 8) Условия поверки:

  • - температура окружающей среды___________________________________________________

  • - относительная влажность окружающей среды__________________________________________

  • - атмосферное давление______________________________________________________________

  • 9) Результаты проведения поверки

Внешний осмотр________________________________________________________________

Опробование_____________________________________________________________________

Подтверждение соответствия программного обеспечения___________________________________

Определение метрологических характеристик

Определение основной погрешности газоанализаторов

Номер ГС (точка поверки)

Состав ГС

Действительное значение объемной доли кислорода в Гой ГС, %

Измеренное значение объемной доли кислорода при подаче i-ой ГС, %

Значение приведенной погрешности, полученное при поверке, %

Определение времени установления выходного сигнала_____________________________________

Определение вариации показаний_______________________________________________________

Вывод: ______________________________________________________________________________

Заключение______________________________, зав. №___________________________________—

(тип СИ)

соответствует предъявляемым требованиям и признано годным (не годным) для эксплуатации.

ФИО и подпись поверителя_________________________________________________________

Выдано свидетельство о поверке_____________________от _

(Выдано извещение о непригодности_____________________от__)

14

1

Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в Приложении А, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из Приложения А;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
