Методика поверки «ГСИ. Установки для измерений параметров валов IBB Premion» (МП №203-36-2020)

ФГУП «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

ФГУП «вниимс»

о^в¹ЕН н  ~

производст

УТВЕРЖДАЮ ;ститель директора ^нной метрологии йург«вниимс»

А&СдЛТВ. Иванникова $$$>31» июля 2020 г.

Государственная система обеспечения единства измерений

МОСКВА

2020

Настоящая методика поверки распространяется на установки для измерений параметров валов IBB Premion (далее по тексту - установки), изготавливаемые фирмой IBB TECHNOLOGY GmbH, Германия, и устанавливает средства и методы первичной и периодической поверок.

Интервал между поверками - 1 год.

При проведении поверки должны выполняться операции и применяться средства поверки,

указанные в таблице 1. Таблица 1.

Примечание: Допускается применять другие, вновь разработанные или находящиеся в эксплуатации средства поверки, удовлетворяющие по точности требованиям настоящей методики и прошедшие поверку в органах метрологической службы.

2.1. Поверку следует проводить в нормальных условиях применения установок, см таблицу 2. Таблица 2 - Условия поверки.

А также должны отсутствовать вибрации, тряска, удары, дополнительные электрические и магнитные поля, являющиеся источником погрешности выполняемых измерений.

• 2.2. Установки, другие средства измерений и меры для поверки выдерживают не менее 4 часов при постоянной температуре, соответствующей нормальным условиям работы установок.

• 3.1. При проведении поверки установки, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации на установки и поверочное оборудование, правилам по технике безопасности, действующим на месте проведения поверки.

• 4.1. Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - Проверить наличие действующих свидетельств о поверке на средства поверки;

• - Установки и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией.

Поверяемая установка и средства поверки необходимо подготовить к работе в соответствии с технической документацией на них.

Проверка по п. 5.1 (далее нумерация согласно таблице 1) внешнего вида установок осуществляется визуально. При внешнем осмотре проверяют соответствие внешнего вида установки эксплуатационной документации, комплектность и маркировку.

Проверяют отсутствие механических повреждений установки, влияющих на ее работоспособность и ухудшающих ее внешний вид, а также целостность кабелей передачи данных и электрического питания.

Перед опробованием установки должны быть проведены подготовительные работы согласно эксплуатационной документации, в том числе её включение.

При опробовании проверяется работоспособность в соответствии с требованиями её технической документации.

Установка считается поверенной в части внешнего осмотра и опробования, если установлено полное соответствие конструктивного исполнения, комплектности, маркировки, отсутствуют механические повреждения системы, кабелей передачи данных и электрического питания, а также установлено что она функционирует в соответствии с технической документацией.

Идентификацию программного обеспечения (ПО) проводят по следующей методике:

• - произвести запуск ПО;

• - проверить идентификационное наименование программного обеспечения и его версию; Установки считаются поверенными в части программного обеспечения, если их ПО

соответствует данным в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения.

• 5.3. Определение метрологических характеристик установок

Определение погрешности при измерении длин установки проводится путем сравнения величины перемещения контактного датчика установки с данными перемещения от интерферометра.

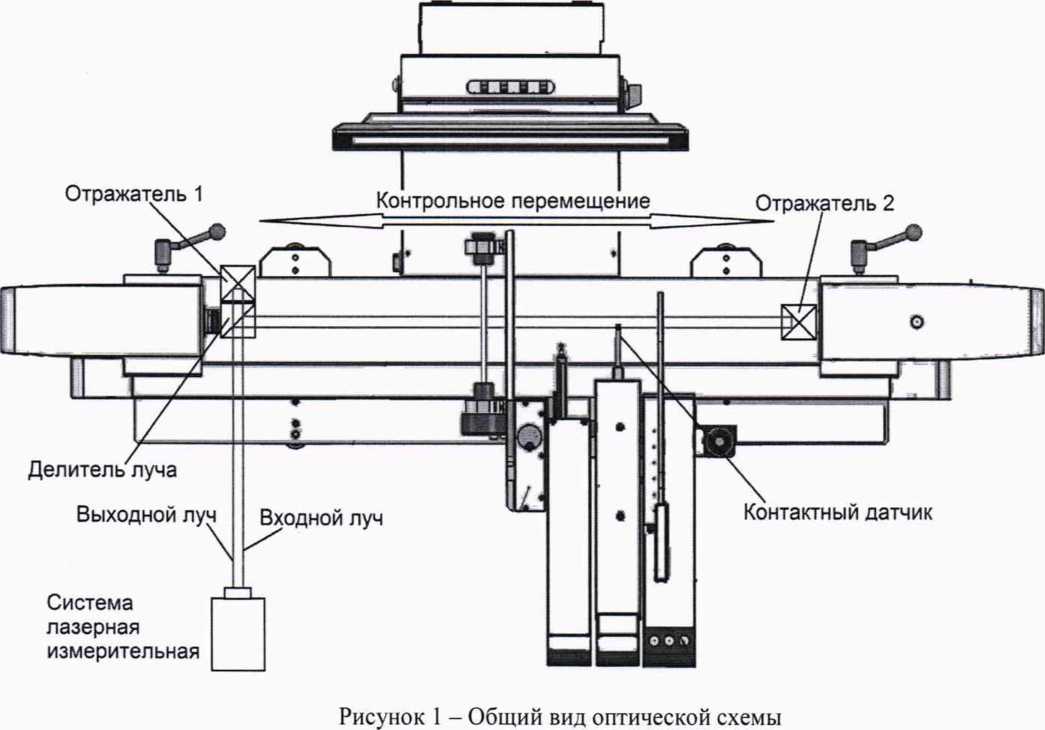

Общий вид оптической схемы для определения метрологических характеристик установки при измерении длин контактным датчиком представлен на рисунке 1.

Система лазерная измерительная устанавливается таким образом, чтобы выходной луч был перпендикулярен измерительной оси установки.

Делитель луча и отражатель 1 устанавливаются неподвижно на измерительной оси установки.

Отражатель 2 закрепляется на заднюю бабку. Его необходимо закрепить таким образом, чтобы при перемещении задней бабки, интерферометр измерял перемещение отражателя.

Отражатель 2 пододвигается вплотную к делителю луча. Контактным датчиком производится касание отражателя или другого неподвижного элемента установки, например задней бабки. Интерферометр и контактный датчик обнуляются.

Отражатель 2, вместе с задней бабкой перемещают вдоль измерительной оси на 100 мм. Контактным датчиком производится касание отражателя 2 или другого неподвижного элемента, которого касались до этого. Записываются результаты перемещения отражателя и контактного датчика.

Отражатель перемещают на следующие 100 мм, записываются результаты перемещений и замеры повторяются.

Количество замеров выбирается таким образом, чтобы перекрыть весь диапазон измерения установки.

Установка считается поверенной в части определения метрологических характеристик при измерении длины, если погрешность измерений не превышает значений, указанных в таблице 4.

Измерение повторяемости проводится при неподвижном положении передней и задней бабок, размещённых друг от друга на расстояние более 100 мм.

Установить заднюю бабку на расстоянии более 100 мм от передней бабки. Контактным датчиком проводится касание передней бабки и обнуляется его значение. Затем перемещается контактный датчик вдоль измерительной оси и производится касание задней бабки. Записываются результаты перемещения контактного датчика.

Повторить измерения 10 раз контактным датчиком

Установка считается поверенной в части определения метрологических характеристик при измерении длины, если погрешность измерений не превышает значений, указанных в таблице 4.

Таблица 4 - Метрологические характеристики характеристик установок при измерении длин контактным датчиком

Определение погрешности при измерении диаметров контактным и/или оптическим датчиками установки проводится путем измерения мер для поверки установок для измерения тел вращения Jenoptik Opticline. В зависимости от диапазона измерений диаметров установкой используются меры: Мера D8-140 L211 или Мера D200-320 L270.

Меру необходимо зафиксировать в центрах горизонтально с учетом необходимого углового положения (риска или лыска).

При определении пределов допускаемой абсолютной погрешности измерений диаметра установка измеряет каждый диаметр меры не менее 3 раз с использованием контактного и/или оптического датчика и выдает статистические результаты в программном обеспечении.

При определении повторяемости измерений диаметра установка измеряет каждый диаметр меры по 10 раз с использованием контактного и/или оптического датчика и выдает статистические результаты в программном обеспечении.

Создается протокол измерения меры.

Измеряемая мера должна перекрывать диапазон измерения минимум на 60%, см. таблицу 5. Таблица 5 - Зависимость использование меры от диаметра.

Установка считается испытанной в части определения метрологических характеристик при измерении диаметров, если погрешность измерений не превышает значений, указанных в таблице 6.

Таблица 6 - Метрологические характеристики установок при измерении диаметров контактным и/или оптическим датчиками

При положительных результатах поверки оформляется свидетельство о поверке по форме приложения 1 Приказа Минпромторга России № 1815 от 02.07.15 г.

При отрицательных результатах поверки оформляется извещение о непригодности по форме приложения 2 Приказа Минпромторга России № 1815 от 02.07.2015 г.

Знак поверки в виде оттиска клейма поверителя наносится на свидетельство о поверке. Знак в виде голографической наклейки наносится на свидетельство о поверке.
