Государственная корпорация но атомной знсргин «Росатом» Федеральное государственное унн гарное предприятие РОССИЙСКИЙ ФЕДЕРАЛЬНЫЙ ЯДЕРНЫЙ ЦЕНТР Всероссийский научно-исследовательский институт экспериментальной физики

ЦЕНТР ИСПЫТАНИЙ СРЕДСТВ ИЗМЕРЕНИЙ

ФГУ11 «РФЯЦ-ВНИИЭФ»

Аттестат аккредитации № RA.RU.311769

пр. Мира, д. 37. г. Саров. Нижегородская обл., 607188 Телефон 83130 22224 Факе 83130 22232

I -mail: shvnfiri’olit.vniiet’.iu

УТВЕРЖДАЮ

Руководитель ЦИ СИ

Комплект волоконно-оптической линии преобразования медленно изменяющихся импульсных напряжений пмин

МЕТОДИКА ПОВЕРКИ

А3009.0299.МП-2019

Настоящая методика поверки распространяется на комплекты волоконно-оптической линии преобразования медленно изменяющихся импульсных напряжений ПМИН зав. №№ 3, 4 (далее - ПМИН).

11МИН предназначен для измерения амплитудно-временных параметров импульсного напряжения.

Конструктивно ПМИН состоит первичного измерительного преобразователя (далее - НИН), волоконно-оптической линии связи (далее - ВОЛС) и блока фотоприёмника (далее - БФП).

Данная методика поверки устанавливает методику первичной и периодической поверок ПМИН.

Первичной поверке ПМИН подвергается после ремонта. Организация и проведение поверки в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденным приказом Минпромторга России от 02 июля 2015г. №1815.

Интервал между поверками 1 год.

1 Операции поверки
  • 1.1 При проведении первичной и периодической поверок ПМИН должны быть выполнены операции, указанные в таблице 1.

  • 1.2 Протокол поверки ведется в произвольной форме.

Таблица 1 - Перечень операций при поверке

Наименование операции

Номер пункта методики

Обязательность проведения при поверке

первичной

периодической

1 Внешний осмотр

7.1

4-

+

2 Опробование

7.2

+

+

3 Определение метрологических характеристик

7.3

3.1 Проверка диапазона амплитуды входного напряжения и допускаемой относительной погрешности коэффициента преобразования

7.3.1

+

+

3.2 Проверка времени нарастания переходной характеристики

7.3.2

+

+

  • 1.3 При несоответствии характеристик поверяемого ПМИН установленным требованиям по любому из пунктов таблицы 1 его дальнейшую поверку не проводят и оформляют извещение о непригодности по форме в соответствии с 8.2.

2 Средства поверки
  • 2.1 При проведении поверки применяют средства измерений (далее СИ) и оборудование, приведенные в таблице 2.

  • 2.2 Допускается применение других средств измерений, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Таблица 2 - Перечень СИ, применяемых при поверке

№ п/п методики поверки

Наименование СИ

7.2, 7.3

осциллограф цифровой запоминающий WaveRunner HRO 66Zi, per. №49275-12

7.2

калибратор многофункциональный Fluke 5522А, per. № 51160-12

7.3

калибратор осциллографов 9500В, per. № 30374-13

2.3 Все применяемые СИ должны быть поверены и иметь действующие свидетельства о поверке.

3 Требования к квалификации поверителей

К проведению поверки допускается персонал, изучивший эксплуатационную документацию на ПМИН, данную методику поверки и имеющий опыт работы с оборудованием, перечисленным в таблице 2.

4 Требования безопасности

При поверке должны быть выполнены все требования безопасности, указанные в эксплуатационной документации на ПМИН, средства поверки и испытательное оборудование.

Все используемое оборудование должно иметь защитное заземление.

5 Условия поверки

При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха от 18 до 25 °C;

  • - относительная влажность воздуха до 80 %;

  • - атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт.ст.);

  • - напряжение питающей сети от 207 до 253 В;

  • - частота питающей сети 49 до 51 Гц.

6 Подготовка к проведению поверки
  • 6.1 Перед проведением поверки подготовить СИ и оборудование к работе в соответствии с эксплуатационной документацией на них.

  • 6.2 11роверяют наличие действующих свидетельств о поверке на применяемые СИ, а также соответствие условий поверки разделу 5.

7 Проведение поверки
  • 7.1 Внешний осмотр

При проведении внешнего осмотра устанавливаю!' соответствие поверяемого 11МИ11 следующим требованиям:

  • - отсутствие повреждений корпуса и органов управления, затру дня ю щи х п о верку;

  • - отсутствие повреждений соединительных разъёмов.

При наличии вышеуказанных дефектов испытания не проводят до их устранения. Если дефекты устранить невозможно ПМИП бракуют.

  • 7.2 Опробование

    • 7.2.1 Устанавливают органы управления ПМИН в соответствии с таблицей 3.

    • 7.2.2 Соединяют с помощью ВОЛС первичный измерительный преобразователь и блок фотоприём пика. Разъём «ВЫХОД» БФГ1 подключаю!' к входу 50 Ом осциллографа.

Т а б л и ц а 3

Органы управления

Положение

ПИП

Тумблер «11ИТ»

«0»

БФП

Тумблер включения питания 220 В, 50 Гц

«0»

Тумблер «БФП-Г 1ИТ»

«БФП»

Тумблер «СЕТЬ-АККУМ»

«СЕТЬ»

Тумблер «РАБ-ЗАР»

«РАБ»

Тумблер «ПРОВ-РАБОТА»

«РАБОТА»

  • 7.2.3 Включают и прогревают применяемые СИ в соответствии с эксплуатационной документацией.

  • 7.2.4 Устанавливают органы управления ИМИН в соответствии с таблицей 4.

Таблица 4

Органы управления

Положение

ПИП

Тумблер «ПИТ»

«1»

Тумблер «ДИА11»

«1»

БФ11

Тумблер включения питания 220 В, 50 Гц

«1»

Тумблер «БФП-ПИТ»

«БФП»

Тумблер «СЕТЬ-АККУМ»

«СЕТЬ»

Тумблер «РАБ-ЗАР»

«РАБ»

Тумблер «11 РОВ-РАБОТА»

«ПРОВ»

  • 7.2.5 Включают на осциллографе функцию автоматической настройки отображения сигнала.

  • 7.2.6 ПМИН считается работоспособным, если на экране осциллографа наблюдается импульс калибровки.

7.3 Определение метрологических характеристик

  • 7.3.1 Проверка диапазона амплитуды входного напряжения и допускаемой относительной погрешности коэффициента преобразования

  • 7.3.1.1 Соединяют с помощью ВОЛС первичный измерительный преобразователь и блок фотоприёмника. Разъём «ВЫХОД» блока фотоприёмника подключают к входу 50 Ом осциллографа.

  • 7.3.1.2 Устанавливают органы управления ПМИН в соответствии с таблицей 4.

  • 7.3.1.3 Включают и прогревают применяемые СИ в соответствии с эксплуатационной документацией.

  • 7.3.1.4 Органами регулировки осциллографа добиваются устойчивого изображения импульса калибровки.

  • 7.3.1.5 Проводят подстройку резистором «ПРОВЕР», вынесенным на корпус БФ11, значения по индикатору 98.

  • 7.3.1.6 Выключают тумблер «ПРОВЕР», резистором «О» устанавливают значение по индикатору 00.

  • 7.3.1.7 Проверяют, что при включении тумблера «ПРОВЕР» на индикаторе отображается значение 98.

  • 7.3.1.8 При необходимости повторяют операции в соответствии с 7.3.1.5 -7.3.1.7.

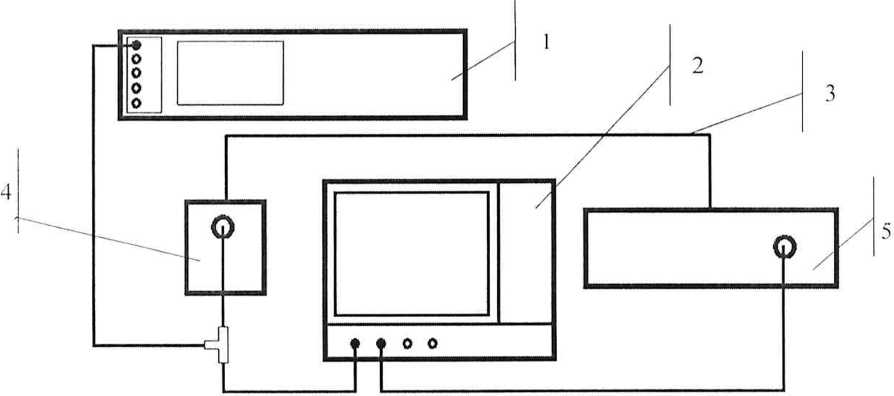

  • 1 - калибратор многофункциональный Fluke 5522А;

  • 2 - осциллограф цифровой запоминающий WaveRunner IIRO 66Zi;

  • 3 - BOJIC;

  • 4 - ПИП;

  • 5 - БФП

Рисунок 1

  • 7.3.1.9 Собирают схему измерений в соответствии с рисунком 1.

  • 7.3.1.10 Соединяют с помощью BOJIC преобразователь ПИП и блок БФП. Разъём «ВБ1ХОД» БФП подключают к входу 50 Ом канала 2, выход калибратора универсального Fluke 5522А подключают к входу 1 МОм канала 1 осциллографа и входу 11ИГ1.

  • 7.3.1.11 Переводят осциллограф в режим автоматического измерения среднего значения входного сигнала.

  • 7.3.1.12 Устанавливают тумблер «ДИАП» в положение «1», что соответствует первому диапазону измерений.

  • 7.3.1.13 Последовательно подают с выхода калибратора универсального Fluke 5522А на входной разъём ПИН значения напряжения постоянного электрического тока: 0,003; 0,01; 0,05; 0,1; 0,15; 0,18; 0,2 мВ.

  • 7.3.1.14 Производят измерения значений напряжения постоянного электрического тока на выходе БФП. Заносят измеренные значения в протокол.

  • 7.3.1.15 Рассчитывают коэффициент преобразования Кц, В/мкВ, по формуле

их.

где U<ihiv - измеренное значение напряжения постоянного электрического тока па выходе БФ11, В;

- значение напряжения постоянного электрического тока на входе ПИП, мкВ.

  • 7.3.1.16 Рассчитывают относительную погрешность коэффициента преобразования <5/, %, по формуле

л =                                           (2)

'             ГЛ                    ’                                                                  '   '

где I\jii - i-й коэффициент преобразования входного напряжения, вычисленный по формуле (1), В/мкВ;

К\ - номинальный коэффициент преобразования: Кц= 10000 В/мкВ для диапазона «1»; К\ ~ 100 В/мкВ для диапазона «2».

  • 7.3.1.17 Заносят полученные значения в протокол.

  • 7.3.1.18 Устанавливают тумблер «ДИАП» в положение «2», что соответствует второму диапазону измерений.

  • 7.3.1.19 Перед началом измерений на втором диапазоне повторяют операции в соответствии с 7.3.1.5 - 7.3.1.7.

  • 7.3.1.20 11оследовательно подают с выхода калибратора универсального Fluke 5522А на входной разъём ПИП значения напряжения постоянного электрического тока: 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 15,0; 18,0; 19,0 мВ.

  • 7.3.1.21 Повторяют операции в соответствии с 7.3.1.14 — 7.3.1.17 для второго диапазона.

  • 7.3.1.22 ПМИП считают выдержавшим испытания, если относительная погрешность коэффициента преобразования входного напряжения находится в пределах ± 15%.

7.3.2 Проверка времени нарастания переходной характеристики

  • 7.3.2.1 Устанавливают органы управления ПМИП в соответствии с таблицей 3.

  • 7.3.2.2 Собирают схему измерений в соответствии с рисунком 2.

  • 7.3.2.3 Включают и прогревают применяемые СИ в соответствии с эксплуатационной документацией.

  • 7.3.2.4 Устанавливают тумблер «ДИАП» в положение «2».

  • 7.3.2.5 Подают на вход ПИП сигнал с калибратора осциллографов 950013 в режиме формирования импульсов с малым временем нарастания (например 0,5 мкс) амплитудой 10 мВ.

  • 7.3.2.6 Органами регулировки осциллографа добиваются устойчивого изображения импульса.

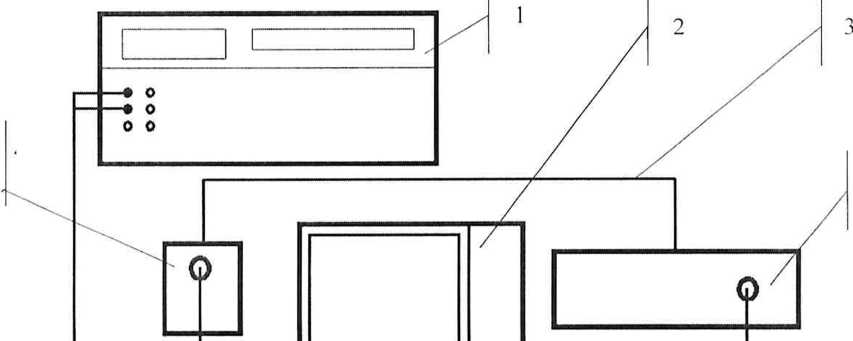

  • 1 — калибратор осциллографов 9500В;

  • 2 - осциллограф цифровой запоминающий WaveRunner URO 66Zi;

  • 3 - ВОЛС;

4-ПИН;

5 - БФ11

Рисунок 2

  • 7.3.2.7 Включают на осциллографе режим автоматического измерения фронта импульсного сигнала.

  • 7.3.2.8 Заносят показания осциллографа в протокол.

  • 7.3.2.9 Результат проверки считают положительным, если полученные значения измерений времени нарастания переходной характеристики нс превышают 12,3 мс.

8 Оформление результатов поверки
  • 8.1 При положительных результатах поверки оформляют свидетельство о поверке Г1МИП по форме, установленной в действующих нормативных документах. Знак поверки наносится на свидетельство о поверке.

  • 8.2 ИМИН, не прошедший поверку, к применению не допускают. Па него выдают извещение о непригодности по форме, установленной в действующих нормативных документах.
