Методика поверки «Вибростенд взрывозащищенный ТИКВЕ (TIK-ММ)» (ИМБР 441161.001 МП)

УТВЕРЖДАЮ Генеральный директор ООО НПП «ТИК»

М.В. Горохов С 2014г.

Пермь

2014

• 1 Общие положения и область распространения

• 2 Методы и операции поверки..............................

• 3 Средства поверки.................................................

• 4 Требования к квалификации поверителей........

• 5 Требования безопасности...................................

• 6 Условия поверки и подготовка к ней.................

• 7 Проведение поверки............................................

• 1.1 Внешний осмотр............................................

• 7.2 Проверка документации...............................

• 7.3 Опробование..................................................

• 7.4 Определение основной относительной погрешности измерительных каналов виб])остенда

ТИК-ВВ.............................................................................................................................................7

• 7.4.1  Определение основной относительной погрешности измерительного канала

вибропреобразователя с выходом по напряжению (двухпроводная схема)................... 7

• 7.4.2  Определение основной относительной вибропреобразователя с выходом по току (4-20) мА

  погрешности измерительного канала

  7

• 7.4.3  Определение основной относительной

пьезоэлектрического вибропреобразователя с выходом по заряду

• 7.4.4  Определение основной относительной погрешности измерительного канала

вибропреобразователя с выходом по напряжению (трехпроводная схема)

• 8 Оформление результатов поверки

Приложение А. Схема подключения измерительного канала вибропреобразователя с выв одом по напряжению (двухпроводная схема)

Приложение А1. Протокол поверки измерительного канала вибропреобразователя с выв одом по напряжению (двухпроводная схема)

Приложение Б. Схема подключения измерительного канала вибропреобразователя с выв одом по току (4-20) мА

Приложение Б1. Протокол поверки измерительного канала вибропреобразователя с выводом по току (4-20) мА

Приложение  В. Схема подключения измерительного  канала  пьезоэлектрического

вибропреобразователя с вькодом по заряду

Приложение   В1. Протокол поверки   измерительного   канала  пьезоэлектр)1ческого

вибропреобразователя с выходом по заряду

Приложение Г. Схема подключения измерительного канала вибропреобразователя с выходом по напряжению (трехпроводная схема)................................................................................................18

Приложение Г1. Протокол поверки измерительного канала вибропреобразователя с вых одом по напряжению (трехпроводная схема)...............................................................................................19

Лист регистрации изменений

Метрологические характеристики вибростенда поверяются по МИ 1929-2007, метрологические характеристики каналов измерения поверяются по данной методике.

Настоящий документ распространяется на следующие измерительные каналы вибрэстенда взрывозащищенного ТИК-ВВ (TIK-VV) (далее вибростенд ТИК-ВВ):

• - канал контроля вибропреобразователя с выходом по напряжению (двухпроводная схема),

• - канал контроля вибропреобразователя с выходом по току (4-20) мА,

• - канал контроля пьезоэлектрического вибропреобразователя с выходом по заряду,

• - канал контроля вибропреобразователя с выходом по напряжению (трехпроводная схема)

и устанавливает требования к методике их первичной и периодической поверок. Межповерочный интервал - 1 год.

При поверке проверяют погрешность измерительных каналов в целом в нормальных условиях.

Результаты поверки считаются положительными, если погрешность измерительных каналов не превышает норм, указанных в настоящей методике поверки.

При проведении поверки должны быть вьшолнены операции, указанные в таблице 1.

Таблица 1

• 3.1 При проверке погрешности измерительных каналов должны использоваться эталоны и вспомогательные средства измерений, указанные в таблице 2, удовлетворяющие указанным ниже требованиям и имеющие действующие свидетельства о поверке.

Таблица 2

• 3.2 Допускается применение иных измерительных приборов, обеспечивающих необходимую точность измерений.

• 4.1 К поверке допускаются лица, аттестованные в соответствии с ПР 50.2.012-9^'- «ГСИ. Порядок аттестации поверителей средств измерений», освоившие работу с вибростендом ТИК-ВВ и используемыми эталонами, изучившие настоянную методику поверки и руководство по эксплуатации на вибростенд ТИК-ВВ.

• 5.1 При проведении поверки необходимо соблюдать требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей», указаниями по безопасности, изложенными в паспортах на вибростенд ТИК-ВВ и применяемые эталоны и вспомогательное оборудование.

• 6.1  Перед началом поверки поверитель должен изучить эксплуатац/тонную документацию на вибростенд ТИК-ВВ, эталоны и другие технические средства, используемые при поверке, настоящую методику поверки, правила техники безопасности.

• 6.2 Все измерительные компоненты, используемые эталоны и вспомогательные технические средства, должны быть подготовлены к работе в соответствии с указаниями эксплуатационной документации на эти средства измерений.

• 6.3 Поверка должна проводиться в нормальных условиях.

Нормальные условия поверки:

температура окружающего воздуха 22 ± 5 °C; относительная влажность воздуха от 45 до 80 %; атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.); напряжение питающей сети 220 В (+ 10 %, -15 %);

частота напряжения питающей сети (50 ± 1) Гц.

• 6.4 Перед проверкой погрешности измерительньк каналов все измери ельные компоненты состава канала и используемые эталоны должны быть подготовлены к работе в соответствии с указаниями эксплуатационной документации на них.

• 7.1 Внешний осмотр

При проведении внешнего осмотра должны быть установлены:

• - комплектность вибростенда ТИК-ВВ,

• - соответствие маркировки требованиям, предусмотренным эксплуатаг ионной документацией,

• - отсутствие механических повреждений, коррозии, нарушения покрытий, надписей, отсутствие других дефектов.

• 7.2 Проверка документации

Проверить наличие следующих документов:

• • эксплуатационной документации на вибростенд ТИК-ВВ;

• • протоколов предыдущей поверки (при периодической поверке);

• • протоколов измерений фактических значений, и границ их изменения, температуры, влажности воздуха, напряжения питания в помещениях, в которых размещены измери"ельные компоненты каналов;

• • технической документации и свидетельств о поверке эталонов, используемых при поверке измерительных каналов.

• 7.3 Опробование

Операции опробования проводить в следующей последовательности:

• - с соответствии с РЭ поочередно закрепить и подключить на вибростенде 1'ИК-ВВ датчики: с выходом по напряжению (двухпроводная схема), с выходом пс току, пьезоэлектрический с выходом по заряду и с выходом по напряжению (трехпроводная сьема);

• - на частоте 80 Гц плавно увеличивая уровень вькода вибростенда проверить работоспособность измерительных каналов на соответствие заданной амплитуды и показаниями выхода измерительных каналов вибропреобразователя на дисплее.

На этом проверка правильности функционирования (опробование) закончена.

• 7.4 Определение основной относительной погрешности измерительных каналов вибростенда ТИК-ВВ

  • 7.4.1 Определение основной относительной погрешности измерительного канала вибропреобразователя с выходом по напряжению (двухпроводная схема)

• - собирают измерительную схему согласно Приложения А;

• - на вибростенде ТИК-ВВ в меню выбираем канал измерения с выходом по напряжению «1СР»;

• - с целью получения необходимой точности измерений на контролируемых частотах включается вибровозбудитель стенда и частота генератора подстраивается под частоту стенда с точностью 0,1%.

• - контрольные точки задают генератором согласно протокола в Приложении А1;

• - измеренные значения считывают на дисплее вибростенда и заносят в протокол (смотри Приложение А1);

• -  определяем основную относительную погрешность измерительного канала. Полученные значения не должны превышать ± 0,5 %.

• 7.4.2 Определение основной относительной погрешности измерительного канала вибропреобразователя с выходом по току (4-20) мЛ

• - собирают измерительную схему согласно Приложения Б;

• - на вибростенде ТИК-ВВ в меню выбираем измерительный канал с выходом по оку «4-20 мА»;

• - контрольные точки задаем согласно протокола в Приложении Б1

• - измеренные значения считываем на дисплее вибростенда и заносим в протокол (смотри Приложение Б1);

• -  определяем основную относительную погрешность измерительного канала. Полученные значения не должны превышать ± 0,5 %.

• 7.4.3 Определение основной относительной погрешности измерительного канала пьезоэлектрического вибропреобразователя с выходом по заряду

• - собирают измерительную схему согласно Приложения В;

• - на вибростенде ТИК-ВВ в меню выбираем измерительный канал «Ус. заряда»;

• - с целью получения необходимой точности измерений на контролируемых частотах включается вибровозбудитель стенда и частота генератора подстраивается под частоту стенда с точностью 0,1%.

• - контрольные точки измерения канала выбираем согласно протокола в Приложении В1

• - измеренные значения считываем на дисплее вибростенда и заносим в протокол 'смотри Приложение В1);

• -  определяем основную относительную погрешность измерительного канала. Полученные значения не должны превышать ± 0,5 %.

• 7.4.4 Определение основной относительной погрешности измерительного канала вибропреобразователя с выходом по напряжению (трехпроводная схема)

• - собирают измерительную схему согласно Приложения Г;

• - на вибростенде ТИК-ВВ в меню выбираем измерительный канал «Вольтметр»;

• - с целью получения необходимой точности измерений на контролируемых частотах включается вибровозбудитель стенда и частота генератора подстраивается под частоту стенда с точностью 0,1%.

• - контрольные точки измерения канала выбираем согласно протокола в Приложении Г1

• - измеренные значения считываем на дисплее вибростенда и заносим в протокол смотри

Приложение Г1);

- определяем основную относительную погрешность Полученные значения не должны превышать ± 0,5 %.

• 8.1 При положительных результатах поверки оформляется согласно ПР 50.2.006 и/или делается отметка в паспорте.

• 8.2 При отрицательных результатах поверки оформляется извещение о непригодности согласно ПР 50.2.006.

• 8.3 Результаты поверки заносятся в протоколы поверки.

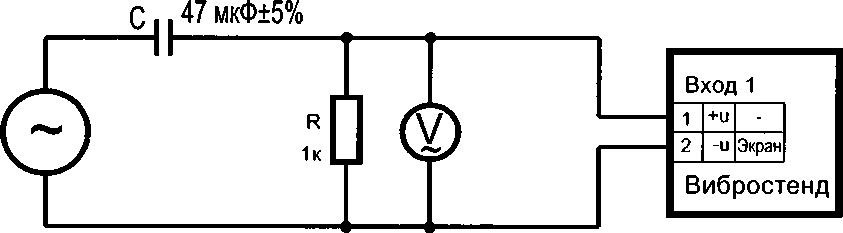

Приложение А. Схема подключения измерительного ьанала вибропреобразователя с выходом по напряжению (двухпроводная схема)

Метрологическая служба ООО НПП «ТИК» Протокол №_________

поверки виброизмерительного канала с выходом по напряжению (двухпроводная схема)

Условия поверки:

температура окружающего воздуха:____°C, относительная влажность:

1. Определение диапазона измерения, нелинейности амплитудной характеристики усилителя и основной отно1:ительной погрешности измерительного канала на базовой частоте 80 Гц:

2. Определение неравномерности амплитудно-частотной характеристики измерительного канала относительно базовой частоты 80 Гц:

Формула для определения основной относительной погрешности

HOM.i

где: Оизмj - измеренное значение напряжения в измеряемой точке. В;

номинальное значение напряжения в измеряемой точке, В.

Формула для определения коэффициента преобразования (K„f,,i) усилителя:

_ ^из.м.1

^np.i JJ     ••

HOM.i

где: VuM.i - измеренное значение напряжения в измеряемой точке, В;

UnoM.i - номинальное значение напряжения в измеряемой точке, В.

Среднее арифметическое значение коэффициента преобразования () усилителя:

где: п - количество рассчитанных коэффициентов преобразования; K„p i - значение коэффициента преобразования в измеряемой точке.

Определение нелинейности амплитудной характеристики (у, %) усилителя: где: К„р i - значение коэффициента преобразования в измеряемой точке;

- среднее арифметическое значение коэффициента преобразования.

Определение неравномерности амплитудно-частотной характеристики (ч>, %):

и

из.’и.б.ч.

где:     - измеренное значение напряжения в измеряемой точке. В;

- номинальное значение напряжения на базовой частоте (80 Гц), В.

По результатам выполненной поверки измерительный канал соответствует /не соответствует требованиям технических условий.

Магазин сопротивлений

Эталонное сопротивление

R 100 Ом

Метрологическая служба ООО НПП «ТИК»

Протокол №_________

поверки виброизмерительного канала с выходом по току 4-20 мА

Условия поверки:

температура окружающего воздуха:____°C, относительная влажность:

1. Определение диапазона измерения, нелинейности амплитудной характеристики усилителя и основной относительной погрешности измерительного канала на базовой частоте 80 Гц:

Формула для определения основной относительной погрешности (di, %): где: /„зд,, - измеренное значение тока в измеряемой точке, мА;

Лаи.; - номинальное значение тока в измеряемой точке, мА;

Iq- измеренное значение тока на 4 мА;

4 - номинальное значение тока на 4мА (const).

Формула для определения коэффициента преобразования (К„1,Д усилителя; u3M.i

^np .i ~ J    ’

HO.M.i

где:    - измеренное значение тока в измеряемой точке, мА;

lno.u.i- номинальное значение тока в измеряемой точке, мА.

Среднее арифметическое значение коэффициента преобразования (    ) усилителя: где: п - количество рассчитанных коэффициентов преобразования; К„р i - значение коэффициента преобразования в измеряемой точке.

Определение нелинейности амплитудной характеристики (у, %) усилителя: где: K^ i - значение коэффициента преобразования в измеряемой точке;

- среднее арифметическое значение коэффициента преобразования.

По результатам выполненной поверки измерительный канал соответствует /не соответствует требованиям технических условий.

Приложение В. Схема подключения измерительного канала пьезоэлектрического вибропреобразователя с выходом по заряду

Вход 3

Метрологическая служба ООО НПП «ТИК»

Протокол №_________

поверки пьезоэлектрического виброизмерительного канала с выходом по заряду

Условия поверки:

температура окружающего воздуха:____°C, относительная влажность:

1. Определение диапазона измерения, нелинейности амплитудной характеристики усилителя и основной относительной погрешности измерительного канала на базовой частоте 80 Гц:

10 пКл-с^/м.

Принимаем номинальное значение коэффициента преобразования АТлра измерительного канала !ктрического вибропреобразователя с выходом по

2. Определение неравномерности амплитудно-частотной характеристики измерительного канала относительно базовой частоты 80Гц:

Значение заряда рассчитывается по формуле (Q, пКл):

Q = C-U,

где: С - значение емкости (100 пФ ± 0,1 %), пФ;

Ui - напряжение на выходе генератора в измеряемой точке, В.

Формула для определения значения напряжения на выходе с генератора (11^, В):

_ Q _ ^np.HO.v.

‘ “с " с

где: К„р „а„ - номинальное значение коэффициента преобразования, пКл с^/м; о, - номинальное значение виброускорения в измеряемой точке, м/с^;

С - значение емкости (100 пФ ± 0,1 %), пФ.

Формула для определения основной относительной погрешности канала (di, %):

К

пр.ном.

где: K„p i - измеренное значение коэффициента преобразования в измеряемой точке, пКл с^/м;

14„р.„ом. - номинальное значение коэффициента преобразования, пКл-с^/м.

Среднее арифметическое значение коэффициента преобразования (, пКл-с^/м);

где: « - количество рассчитанных коэффициентов преобразования; K„p i - значение коэффициента преобразования в измеряемой точке, пКл-с^/м.

Определение нелинейности амплитудной характеристики (у, %):

где:   / - значение коэффициента преобразования в измеряемой точке, пКл с^/м;

- среднее арифметическое значение коэффициента преобразования, пКл с^/м.

Определение неравномерности амплитудно-частотной характеристики (<р, %);

к

^пр.б.ч.

где: K„p i - измеренное значение коэффициента преобразования в измеряемой точке, пКл-с^/м;

Л’лр.б.к. - измеренное значение коэффициента преобразования на базовой частоте (80 Гц), пКл-с^/м.

По результатам выполненной поверки измерительный канал соответствует /не соответствует требованиям технических условий.

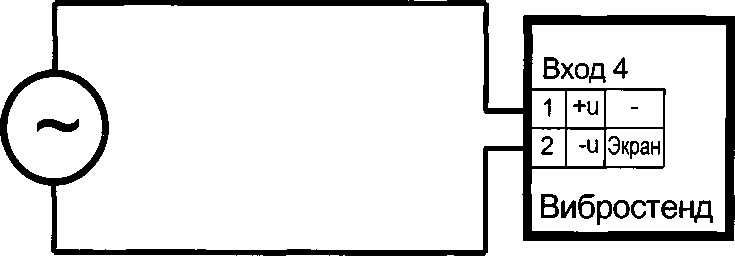

Приложение Г. Схема подключения измерительного канала вибропреобразователя с выходом по напряжению (трехпроводная схема)

Метрологическая служба ООО НПП «ТИК» Протокол №_________

поверки виброизмерительного канала с выходом по напряжению (трехпроводная схема)

Дата поверки: «____»__.20__г.

Условия поверки;

температура окружающего воздуха:____°C, относительная влажность:

2. Определение неравномерности амплитудно-частотной характеристики измерительного канала относительно базовой частоты 80Гц:

Формула для определения основной относительной погрешности (д-,, %):

е            ^иом., . J QQO/

и

НОМ.1

где:     - измеренное значение напряжения в измеряемой точке. В;

Ином.!-номинальное значение напряжения в измеряемой точке, В.

Формула для определения коэффициента преобразования (K„p.i) усилителя:

^np.i

Ho.u.i

где; Uuiu.i - измеренное значение напряжения в измеряемой точке, В; Сном, - номинальное значение напряжения в измеряемой точке, В.

Среднее арифметическое значение коэффициента преобразования (К„р ) усилителя: где: п — количество рассчитанных коэффициентов преобразования;

/Cip.i - значение коэффициента преобразования в измеряемой точке.

Определение нелинейности амплитудной характеристики (у, %) усилителя:

=           .1QQ0/

где; А’лр j - значение коэффициента преобразования в измеряемой точке;

- среднее арифметическое значение коэффициента преобразования.

Определение неравномерности амплитудно-частотной характеристики (q>, %):

и

иЗ-Ч.б.Ч.

где; i - измеренное значение напряжения в измеряемой точке. В;

U/XW.6.4. ~ номинальное значение напряжения на базовой частоте (80 Гц), В.

По результатам выполненной поверки измерительный канал соответствует /не соответствует требованиям технических условий.

21
