Методика поверки «Делитель напряжения Р35» (0.140.329 ТО)

-16 -

0.354.407 ЭЗ

ДЕЛИТЕЛЬ НАПРЯЖЕНИЯ

3.458.051 ОП Делитель напряжения Р35 Опись альбома

В связи с постоянной работой по совершенствованию изделия, повышающей его тезенико - эксплуатахдюштыс параметры, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем издании.

• 1. Назначение

• 2. Технические данные

• 3. Усясройство и работа тфибсфа

4« Указание мер безопасности

• 5. Подготовка к работе

• 6, Ужзанйя по поверке к подстройке делителя

напряжения

• 7. Характерные неисправности и методы их устранения

8е Правила хранения

3, Транспортирование

Приложение. Схема электрическая

принципиальная

- 14 -

• 3) произведите замену неисправного сопротивления как указано внще;

• 4) закрепите снятую панель;

• 5) электрически соедините секции схемы,расположенные на внутренней и наружной панелях, монтажными проводника».®;

• 6) произвежте сборку делителя;

• 7) произведите поверку делителя и, если необходимо

подстройку.                                 •

• 7.2. По вопросу среднего ремонта рекомендуется (при необходимости) обращаться на предприятие-изготовитель.

• 7.3. По требованию заказчика поставляется руководство по среднему ремонту,

S. ПРАВИЛА ХРАНЙЖ

Делитель напряжения в упаковке должен храниться в закрытом помещении при температуре от 5 до 40 °C и относительной влажности воздуха 80 % при температуре 25 °C, без упаковки при температуре от 10 до 35 °C и относительной влажности 80 % при температуре 25 °C.

9. ТРАНСПОРТИРОВАНИЕ

• 9.1. Транспортирование приборов должно производиться в упаковке любым видом закрытого транспорта при температуре от минус 50 до плюс 60°С и относительной влажности 95 % при температуре 30 °C.

При упаковке прибор должен быть обернут бумагой,помещен в полиэтиленовый чехол с мешком влагопоглотителя и упакован в картонную коробку. Коробка должна быть помещена в трасн-портный ящик, пространство между коробкой и стенками ящика должно быть заполнено древесной стружкой или другим амортизирующим материалом. Внутри ящик должен буть выстлан водонепроницаемым материалом.

• 9.2. Дата упаковывания и консервации совпадают. Срок переконсервация - I год.

X. НАЗНАЧЕНИЕ

Делитель напряжения постоянного тока Р35 предназна-распиренйя пределов измерения потенциометров до

Делитель напряжения предназначен для работы при температуре окружающего воздуха от 15 до 30 °C я относительной влажности воздуха от 25 до 80%,

• 1.3. Делитель напряжения, поставляемый на экспорт в страны с тропическим климатом, предназначен для работы в помещении с кондиционированным воздухом.

При этом заводское обозначение делителя нащ)яжения должно быть Р35 14.I.

г.ТЕХНИЧЕСКИБ ДАННЫЕ

• 2.1, Делитель напряжения Р35 язготавлзвается в соответствии с требованиями технических условий.

• 2.2. Делитель напряжения имеет коэффиценты деления 10:1, 100:1, 1000:1.

• 2.3. Основная погрешность делителя напряжения после его подстройки не превышает 0,005% при температуре эксплуатации (i раб):            .           .               „

t раб = ( г подотр + А) С, где t раб -> температура работы делителя напряжения в дкапа-эоне от 15 до 30°С;

t поаатр - температура, при которой произведена подстройка Ефибора;

А - постоянная величина, равная 2,5°С и соответствук!-щая допустимому отклонению от температуры подстройки делите ЛЯс

• 2.4. Периодичность поверки и подстройки, обеспечивающая сохранение класса точности делителя в рабочих условиях применения, должна dvTb не более I года и не менее 50 суток.

• 2.5. Номинальные значения коэффициентов деления я соответствующие им значения входного сопротивления и входного напрялкЕия должны соответствовать диапазонным в табл.1.

Таблица I

Номинальное значение входного сопротивления делителя для всех коэффициентов деления должно бить (10 + 0,1) kQ .

• 2.6. Делитель допускает 1фодоллительность непрерывной работы не менее 8 ь.

• 2.7. Сопротивление изоляхдаи между всеми электрически сое-дане иными зажимами токоведушей измерительной цепи делителя напряжения и его корпусом не менее 2*10^2О.

• 2.8. Изоляция между электрической цепью и корпусом делителя напряжения выдерживает испытательное напряжение 3 kV, практически синусоидального переменного тока частоты 50 Нк,

• 2.9. Габаритные размеры делителя напряжения не более '150x300x150 fttm. Масса не более 3 Kg,

• 3. УСТРОЙСТВО И РАБОТА ПРИБОРА

  • 3.1. Делитель напряжения Р35 выполнен в металлическом корпусе. Сверху делитель закрывается съемной металлической крышкой. Крынка крепится к корпусу двумя винтами.

На ignuuoe за1феплены зажим заземления и табличка надписная на которой нанесена необходимая для работы маркировка.

• 3.2. Каждая секция схемы (Кдд» Е^д, Вд^) выполнена в виде отдельного блока на изоляционных панелях, все блоки, входные и выхода® зажми закреплены на общей изоляционнной плате.

Посдедняя крепится к корпусу винтами, причем головки двух винте» утоплены я за1фыты клеймами ОТК тфедпряятия-изготови-теля и поверяющей организации.

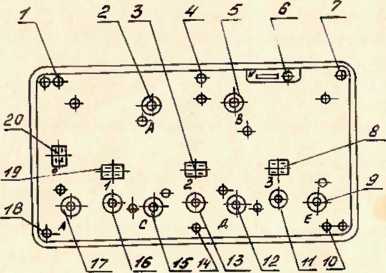

• 3.3. Вид делителя со снятой крышкой показан на рис.1.

Вид делителя напряжения со снятой крышкой.

- 13 -

так, чтобы относительные разности S HI, Sh2, 5 53 не превышали          jijiA чего:

• 1) определить разность между значениями измеряемого и опорного сопротивления dy, (см. ’’поверка делителя на потенциометре”);

• 2) вращением оси подстроечного сопротивления изменить значение подстраиваемого сопротивления так, чтобы, переместить стрелку выходного прибора к нулевой отметке шкалы на ~ d' X ,

  9

  поверить дел11тель в потенциометрической схеме и опре-погрешности коэ^х^авдиентов делений;

  погрешности коэффициентов деления не должны превышать

п

• 3)

делить

• 4)

Cl,002

После окончания подстройки затянуть контргайки подстроечных сопротивлений, установить вилку в нерабочее положение и закрыть делитель крышкой.

7. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ

ИХ УСТРАНЕНИЯ

• 7.1. В

  процессе эксплуатации делитель может подвергать-(текушему) ремонту.

  При обрыве микропроволочного сопротивления:

ся мелког/у

• 7.1.1.

  • 1.

  • 2.

  выньте

  3.

Снимите крышку делителя.

Отвинтите винты, крепящие плату к корпусу (рис.1) и прибор.

Омметром (или другим прибором) найжте вышедшее из строя сопротивление, выпаяйте его и относящиеся к нему подгоночные сопротивления.

• 4, На место неисправного сопротивления установить гичное микропроволочное сопротивление и подгоночное и ните их со схемой, завинтите крепежные винты.

  на

• 7.1.2. ЕЗсли неисправное сопротивление расположено внутренней панели,*

• 1) отпаяйте монтажные проводники,соединяющие секция схемы, расположенные на внутренней и наружной панелях.

• 2) отвинтите винты, крепящие наружную панель, и снимите наружную панель;

• 3.4. Замыкание контактов в колодках (поз.3,8,19) производится с помощью вилки поз. 21, которая после поверки и подстройки устанавливается в нерабочее положение (лоз.20).

• 3.5. Между входными зажимами (А,С,Д,Е) около колодок с контактами системы переклю’чения на плате расположены оси подстроечных сопротивлений (поз. 11,13,16) с контргайками.

• 3.6. Делитель напряжения выполнен по схеме с постоянным выходным сопротивлением.

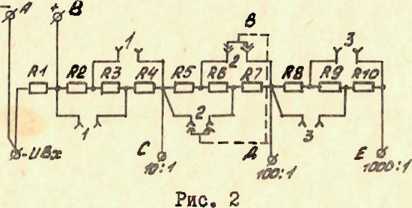

Принципиальная схема делителя щ)иведена на рис.2.

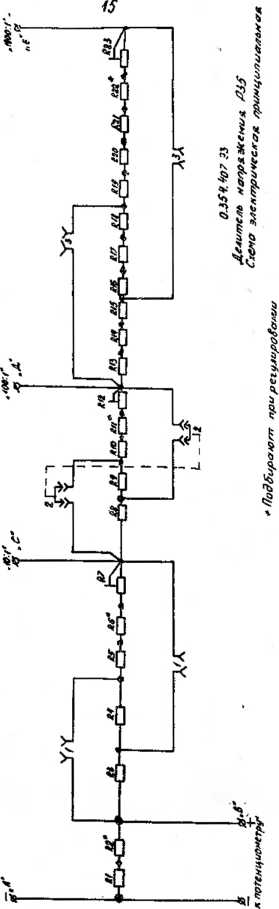

Полная схема делителя напряжения приведена в приложении

Измеряемое напряжение подается на эажи№1 «А*' и., С" (или нА'* и 1,Д") делителя; снимается напряжение с зажимов и ..В" к ПОТЕНЦИОМЕТРУ.

Принципиальная схема делителя напряжения.

• 3.7. Яелитель снабжен переклюнавдигда и подстроечными устройствами, обеспечиваодими:

• 1) возможность поверки делителя (с вычислением поправок) без применения измерительных катушек электрического сопротивления;

• 2) возможность устранения погрешности коэффициентов деления, вызываемых изменениягли температуры окружающего воздуха

и изменением сопротивлений со временем.

• 3.8. Переключакхцие устройства состоят из перемычек, соединяющих сопротивления с контактами ”1”, "2", "3" разъемов и вилки "В", которая зелткает либо контакты ”1”, либо контакты ”2”. либо "З".

• 3.9. Подстроечные устройства представляют собой переменные сопротивления, включенные в одно из сопротизлетай R2-B4, R5-R7 и K8-BI0.

• 4. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

  • 4.1. Перед работой на детателе напрямэния необходамо его заземлить, для чего зажим ”Х", расположенный на лицевой панели прибора, надежно электрически соедините с заземленным контуром.

Качество заземляющего контура проверяйте периодически в соответствии с требованиями правил технической эксплуатации и безопасного обслуживания электроустановок промышленных предприятий.

• 4.2. Изрлеряемыв напряжения подключайте обязательно экранированными проводниками с заземленным эьфаном, имеющими неповрежденную изоляцию и наконечники.

Соблюдайте особую осторожность при измерении напряжений выше 40 V.

• 4.3. К работе на приборе допускаются лица, прошедшие инструктаж по технике безопасности.

• 5. ПОДГОТОВКА К РАБОТЕ

  • 5.1. Установите делитель напряжения на рабочем месте, заземлите и включите в измерительную схему согласно маркировке. л - отсчет по лиилбу переключателя чувствительности потенциометра при определении

Принципиальная схема поверки делителя напряжения на потенциометре

к переключателю полярности

Ярег

+ Б : Ъ,ггЦ&>1-,

RI - измеряемое (подстраиваемое) сопротивление делителя; R2 “ опорное сопротивление делителя

Рис.З.

• 6.4.4. Погрешности коэффициентов деления

^^100:1* ^^1000:1 вьгвдсляются по форкулам: (I); (2); (3).

• 6.4.5. Если вычисленная погрешность коэффициентов деления превшает 0,002^, делитель необходимо подстроить.

• 6.5. Подстройка делйтеля на потенциометре

• 6.5.1. Подстройка делителя производится в схеме рис.З в последовательности, указанной в таСУл.З.

Ло подстройки ослабить контргайки подстроечных сопротивлений.

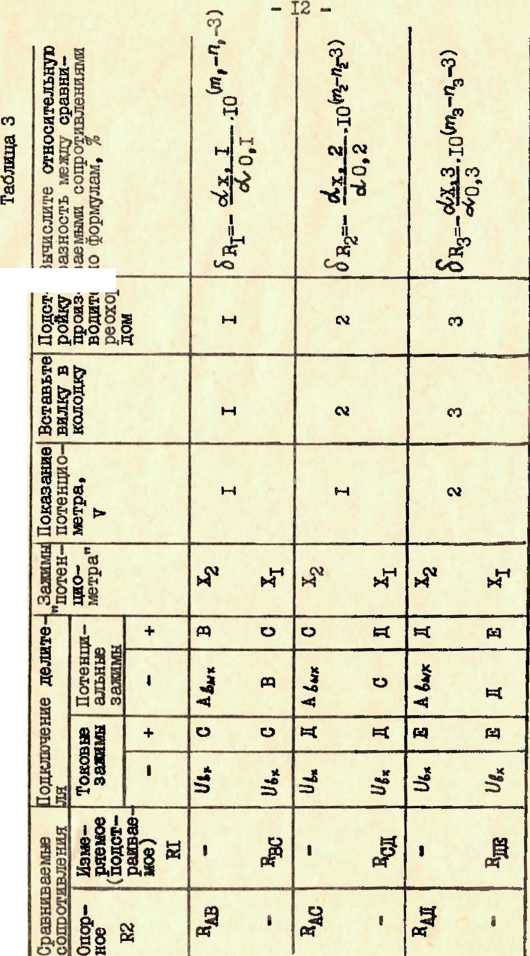

• 6.5.2. Подстроечными сопротивлениями (см.табл.З) изменить величины измеряемых (подстраиваемых) сопротивлений

• 6,4. Поверка делателя на потенциометре

• 6.4.1. СравниваемьЕ сопротивления делителя подключаются к потенциометру согласно рис.З и данных табл.З.

• 6.4.2. Измерение напряжений на сравниваемых сопротивлениях 1фоизводйтся согласно техническому описанию потенциометра.

• 6.4.3. Для определения относительной разности между сравниваемыми сопротивлениями:

• 1) установите переключатель рода работы потенциометра в положение "Х2" и добейтесь равенства опорного и выставленного на потенциометре напряжения, регулируя токЭ^ цепи сравниваемых сопротивлений;

• 2) определите чувствительность схемы' в делениях шкалы выходного прибора при разбалансе на 0,001%, для чего необходимо:

измените показания потенциометра на:

S 10 при Sgg; Кдд; Ндд и на Д й^=20л'^ Хфи измерении Вдд и Ндц и произведите отсчет показаний в делениях шкалы по выходному прибору и отсчет по лимбу перек лючателя чувствительности { m ) потенциометра.

Чувствительность схемы определяется по формуле:

0,001%

• 3) 1юрвключатель рода работы поте^ометра переведите в положение и произвести отсчет об х по шкале выходного прибора с учетом знака (+ или -) и по лимбу переключателя чувст-

„ вительности (п ).

Относителмая разность ( и В) между измеряемым и опорным сопротивдюниями определяется по формула; (4)

S д =     • 10^“'’

где m - отсчет по лимбу переключателя чувствительности потенциометра при определении чувствительности ,5;

• 5.2. Выдержите делитель при температуре от 15 до 30°С не менее 8 h и дополнительно при температуре t + 2,5 (см.п,2.3) не менее 4 h.

• 5.3. Произведите noBepigr и, если это будет необходимо, ■подстройку далйТбля напряжения.

• 5.4. Для уменьшения наводок от внешних электрических полей проводники, с помощью которых делитель включается в измерительную схему, должны быть экранированы. Экраны должны заземляться. Для уменьшения наводок от внешних полей проводники, соединяющие делитель напряжения о потенциометром, должны быть свиты так, чтобы площадь контура, образуемого ими, была минимальной. При эксплуатации делителя напряжения поверка и подстройка его должны гфоизводиться при изменении о]Вфухаюа|ей температуры не более чем на+2,5®С от темпергауры^щш которой была произведена подстройка, но не реже одного раза в 50 суток (даме в том случае, если делитель работает хфи неизмененной температуре).

• 6. УКАЗАНИЯ ПО ПОВЕРКЕ И ПОДСТРОЙКЕ ДЕЛИТЕЛЯ НАПРЯЖЕНИЯ

• 6,1, Проверку делителя яапрямэния производите согласно ГОСТ 8.278-78.

Поверка и подстройка коэффициентов деления делителя напряжения производится в измерительной мостовой или потенциометрической схеме.

^ствительвость измерительной схемы должна быть достаточной для определения разности Я мваду сравниваемыми соп-ротияленяями делителя, начиная о 0,0005% от но1линальной величины сравниваемых сопротивлений.

При поверке и подстройке делителя опорными сопротивлениями служат сопротивления делителя (см.табл. 2 рис. 2)

Поверка и подстройка делителя производится при любой температуре окружапдего воздуха в диапазоне от 15 до ЗО^С.

Скорость изменения температуры окружающего воздуха при поверке и подстройке делителя не должна превышать +0,5®С.

Со1фотивлвния делителя подобраны так, что изменение температуры of^ysanqero воздуха на 1^ вызывает изменение погрешности коэффициентов деления не более 0,0005%.

Для созфоаеиия класса 0,005 при изменении температуры оиружающвго воздуха на +2,5°0 1см.п,2.3) необходимо делитель подстроить так, чтобы погрешности коэффициентов деления не превшали 0,002%.

Поверка и подстройка производится после снятия верхней 1фьш1ки делителя.

В качестве измерительной аппаратуры рекомендуется использовать мосты, класса точности 0,02, а также потенциометры двухконтурные класса точности 0,001.

При работе на мостах в качестве нуль-индакатора следует применять нановольтамперметр P34I.

Измерительная схема, мосты, не имеющие экрана, источники питания и регулировочные сопротивления должны быть помещены в заземленные металлические ящики и должш быть надежно изолированы доуг от друга и от заземленных металлических ящиков (например, поставлены на изоляционные втулки).

Провода в схеме следует примемть экранированные с заземленным Э1фаном, имеющими сопротивление изоляции между жилой и Э1фаном не менее 2«IO^2Q,

• 6,2. Поверка делителя в схеме моста

• 6.2.1. Определение погрешности коэффициентов деления тфоизводится путем определения разности 8 R мегаду сравниваемыми сопротивлениями делителя.

Измерение сравниваемых сопротивлений делителя тфоизводит-

Продоляекйб табл. 2

• 6.2.2. Погрешности коэффициентов деления ооредаляются по формулам: (I); (2);

S ^10 S I = 0»9 ш

^-^100 ’ I       (vRI + V S2)^

^^ICX)o’: I =                 +dB3)5^

Если погрешность коэффициентов деления хфевылазт 0,00!^, делитель напряяения необходимо подстроить,

• 6,3, Подстройка делителя в мостовой схеме

• 6.3.1. Подстройка делителя производится в порядке, указанном в табл. 2«

До подстройки ослабить контргайку подстроечного солротив-дения (реохорда).

• 6.3.2. Подстроечным сопротивлением изменять величину измеряемого (подстраиваемого) сопротивления так, чтобы разности

не Тфевыпали 0,00I/S.

Погрешности коэффициентов деления, вычисленные по формулам: (I), (2), (3), не должны февшать 0,002%.

• 6.3.3. По окончании подстройки затяните контргайки подстроечных согфотиБлвний, установите вилку в нерабочее положение и закройте делитель крьсшой.
