УТВЕРЖДАЮ

Заместитель директора по производству

ФГУП «ВНИИОФИ»

Государственная система обеспечения единства измерений

КОМПЛЕКТ АППАРАТУРЫ

ЭНЕРГЕТИЧЕСКОЙ ЯРКОСТИ В ДИАПАЗОНЕ ДЛИН ВОЛН ОТ 0,2 ДО 0,4 МКМ СТАЦИОНАРНЫЙ

МЕТОДИКА ПОВЕРКИ

МП 027.М7-18

Главой метролог <<внииофи» ^_С.Н. Негода апреля 2018 г.

Москва 2018 г.

1 Введение

Настоящая методика поверки распространяется на комплект аппаратуры энергетической яркости в диапазоне длин волн от 0,2 до 0,4 мкм стационарный (далее -комплект).

Комплект предназначен для поверки эталонов и средств измерений энергетической яркости (ЭЯ) в диапазоне длин волн от 0,2 до 0,4 мкм.

Настоящая методика поверки устанавливает операции при проведении их первичной и периодической поверок.

Интервал между поверками - 1 год.

2 Операции поверки
  • 2.1 При проведении первичной и периодической поверок выполняются операции, указанные в таблице 1.

Таблица 1

№ п/п

Наименование операций

Номер пункта НД по поверке

Обязательность выполнения операции

Прн первичной поверке

При периодической поверке

1

Внешний осмотр

8.1

Да

Да

2

Опробование

8.2

Да

Да

3

Определение метрологических характеристик

8.3

-

4

Определение спектрального диапазона

8.3.1

Да

Да

5

Расчет диапазона измерений ЭЯ

8.3.2

Да

Да

6

Расчет суммарного среднего квадратического отклонения результата сличения эталона единиц ЭЯ с государственным первичным эталоном

8.3.3

Да

Да

  • 2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

  • 2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

3 Средства поверки
  • 3.1 При проведении первичной и периодической поверок применяются средства поверки, указанные в таблице 2.

Таблица 2

Номер пункта методики

Наименование и тип основного или вспомогательного средства поверки; обозначение НД, регламентирующего метрологические и основные технические характеристики средства поверки

Основные технические и (или) метрологические характеристики

8.3.1-8.3.3

Государственный первичный эталон спектральной плотности энергетической яркости, спектральной плотности потока излучения, спектральной плотности энергетической освещенности, спектральной плотности силы излучения, энергетической яркости, энергетической освещенности, потока излучения и силы излучения в диапазоне длин волн от 0,001 до 1,600 мкм, ГЭТ 84-2015 по ГОСТ 8.197-2013

ЭЯ-10'2- 103Вт/(срм2),

ЭЯ-CKO So 0,210'2, НСП 0О, (0,5-е-0,9) 10'2;при стандартной неопределенности по типу А - (0,3 - 0,8)-10’2 и по типу

В - (0,35-0,6)-10'2

  • 3.2 Средства поверки, указанные в таблице 2, должны быть поверены/аттестованы в установленном порядке. Допускается также применение других средств, не приведенных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик радиометров с требуемой точностью.

4 Требования к квалификации поверителей

К проведению поверки допускают лиц, изучивших настоящую методику поверки и Руководство по эксплуатации, имеющих квалификационную группу не ниже III в соответствии с правилами по охране труда и эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н и прошедшие полный инструктаж по технике безопасности, прошедших обучение на право проведения поверки по требуемому виду измерений.

5 Требования безопасности
  • 5.1 Комплект следует устанавливать в закрытых взрыво- и пожаробезопасных лабораторных помещениях, оборудованных вытяжной вентиляцией и удовлетворяющих требованиям санитарных норм и правил. При проведении испытаний следует соблюдать требования, установленные ГОСТ 12.1.031-2010, ГОСТ 12.1.040-83, правилами по охране труда при эксплуатации электроустановок, указанными в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. Оборудование, применяемое при испытаниях, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

  • 5.2  Помещение, в котором проводятся испытания, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

  • 5.3 При выполнении измерений должны соблюдаться требования руководства по эксплуатации на комплект.

6 Условия проведения поверки
  • 6.1 Все этапы поверки, за исключением особо оговоренных, проводят при следующих

    условиях:

  • - температура окружающего воздуха, °C

    от+15 до +25;

    80;

    от 720 до 760.

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, мм рт.ст.

  • 6.2 Помещение, где проводятся испытания, должно быть чистым и сухим. В помещении не должно быть кислотных, щелочных и других газов, способных вызвать значительную коррозию металлов, а также газообразных органических растворителей (особенно бензина и разбавителя), способных вызвать коррозию краски.

  • 6.3 В помещении не допускаются посторонние источники излучения, мощные постоянные и переменные электрические и магнитные поля.

7 Подготовка к поверке
  • 7.1  Перед началом работы с аппаратурой необходимо внимательно изучить Руководства по эксплуатации на составные части аппаратуры (далее - РЭ), а также ознакомиться с правилами подключения составных частей аппаратуры.

  • 7.2 Проверить наличие средств испытаний согласно таблице 1, укомплектованность его документацией и необходимыми элементами соединений.

  • 7.3 Если на оптических элементах имеются загрязнения, то следует удалить грязь с помощью чистой мягкой ткани.

  • 7.4 Работа с источниками излучения проводится в хлопчатобумажных перчатках.

  • 8 Проведение поверки

8.1 Внешний осмотр
  • 8.1.1 При проведении внешнего осмотра должно быть установлено соответствие поверяемого комплекта следующим требованиям:

  • 1) комплект должен быть укомплектован составными частями и документацией в соответствии с их эксплуатационными документами;

  • 2) отсутствие внешних повреждений, пыли, жировых пятен, следов влаги на рабочих поверхностях оптических элементов, царапин, трещин и сколов на стекле, свилей и помутнений в рабочей части смотрового окна;

  • 3) отсутствие повреждений кабелей и соединителей;

  • 4) составные части комплекта не должны иметь механических повреждений и дефектов покрытия;

  • 5) должна быть проверена надежность межблочных соединений составных частей комплекта

  • 8.1.2 Комплект считается прошедшим операцию поверки, если не обнаружены несоответствия комплектности, механические повреждения, ослабления элементов конструкции, неисправности разъемов.

8.2 Опробование
  • 8.2.1 Опробование комплекта проводится с целью проверки работоспособности в соответствии с эксплуатационной документацией и пригодности комплекта к испытаниям

    • 8.2.1.1 Опробование источников излучения (далее - ИИ)

    • 8.2.1.2 Установить ИИ на оптический стол и подготовить к работе согласно руководству по эксплуатации.

    • 8.2.1.3 Включить ИИ согласно руководству по эксплуатации комплекта.

    • 8.2.1.4 Опробование радиометров.

    • 8.2.1.5 Установить радиометр на оптический стол на одной оптической оси с излучателем и подготовить к работе согласно руководству по эксплуатации.

    • 8.2.1.6 Включить излучатель и радиометр в соответствии с руководством по эксплуатации комплекта и провести измерение.

  • 8.2.2 Комплект считается прошедшим операцию поверки, если включение прошло успешно.

  • 8.3 Определение метрологических характеристик

8.3.1 Определение спектрального диапазона

При определении спектрального диапазона комплекта необходимо провести проверку стабильности источника УФ излучения лампы типа ДДС-30 и точности установки длины волн монохроматора из состава комплекта.

  • 8.3.1 При проверке стабильности лампы типа ДДС-30 установить лампу с детекторной стабилизацией, проверить подключение к блоку питания и цифровому прибору.

  • 8.3.1.1 Провести измерения тока лампы и сигнала блока детекторной стабилизации в течение 4 часов каждые 30 минут.

  • 8.3.1.2 При проверке точности установки длины волны монохроматора установить на компараторе комплекта ртутный источник УФ излучения из состава ГЭТ 84-2015.

  • 8.3.1.3 Запустить ПО и выбрать вкладку «Перейти к измерениям» в соответствии с главным меню (рисунок 1). После запуска программы необходимо выбрать режима работы «Перейти к измерениям» или «Режим проверки работоспособности составных частей». После запуска программы необходимо включить микропроцессорный блок и убедиться, что программа имеет связь с прибором с использованием вкладки «Монохроматор», где необходимо выбрать на панели инструментов «Прибор», а затем «Подключиться». В появившемся всплывающем окне ввести показания длин волн в соответствии с индикатором монохроматора, а затем нажать кнопку «Выполнить коррекцию». При выборе режима работы программа осуществляет диалог с оператором.

Гяиимшн.                т. Бала Данных

Измерения энергетической яркости

Перейти',             '         Режим проверки рябогоспособирсти состмяык чктей

06р«6оТ«4          И ХЖС

Рисунок 1 - Вид главного меню при запуске ПО

  • 8.3.1.4 Обеспечить заполнение УФ излучением входной щели монохроматора комплекта и установить фотоприемник за выходной щелью монохроматора.

83.1.5 Измерить с сигнал фогоприемника 1»(Х) вблизи ртутных линий с длиной волны 254 нм, 313 нм, 365 нм в диапазоне длин волн от 200 до 400 нм в пределах 30 нм с шагом 1 нм для определения аппаратной функции монохроматора

  • 8.3.1.6 Определить длины волн в отсчетах монохроматора в нм, соответствующие середине полуширины аппаратной функции Х254, ^313, ^365, и разности АХ254 - 254 - Х254,

АХз 1з = 313- Хзв, АХзб5 = 365 - Х365.

  • 8.3.1.7 При проверки спектрального диапазона комплекта установить источник УФ излучения на оптическом модуле, а фотоприемник за выходной щелью монохроматора.

  • 8.3.1.8 Измерить сигнал фотоприемника 1,(Х) на длине волны X в диапазоне длин волн от 200 до 400 нм с шагом 10 нм.

  • 8.3.1.9 Установить блок контроля рассеянного излучения.

  • 8.3.1.10 Измерить сигнал фотоприемника Л(Х), соответствующий рассеянному излучению.

  • 8.3.1.11 Определить значение интегральной суммы I, в диапазоне длин волн от 200 до 400 нм с шагом 10 нм по формуле 1:

Ui(X) = [ii(X) - Ji(X)L                                         (1)

где I/(X) - результат i -го измерения сигнала фотоприемника на длине волны 1;

Л(Х) - результат i -го измерения сигнала фотоприемника, соответствующего рассеянному излучению на длине волны X.

Сигнал фотоприемника пропорционален уровню ЭЯ - 10 Вт/(срм2)

  • 8.3.1.12 Комплект считается прошедшим этап поверки, если определяется ЭЯ) в спектральном диапазоне длин волн от 0,2 до 0,4 мкм.

8.3.2 Расчет диапазона измерений ЭЯ
  • 8.3.2.1 Запустить ПО. Выбрать вкладку «Радиометр по радиометру» или «поверка радиометров» и открывает вкладку «Обработка результатов и поиск по отчетам» (рисунок 2).

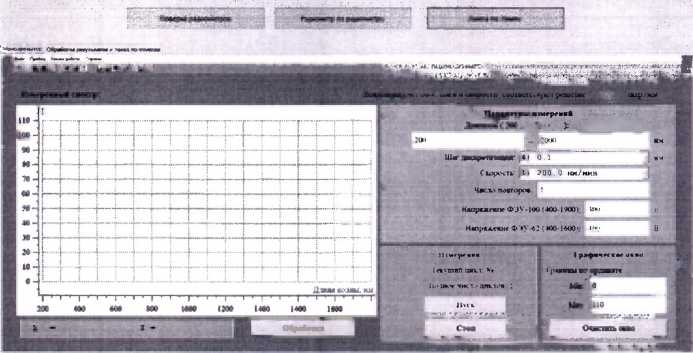

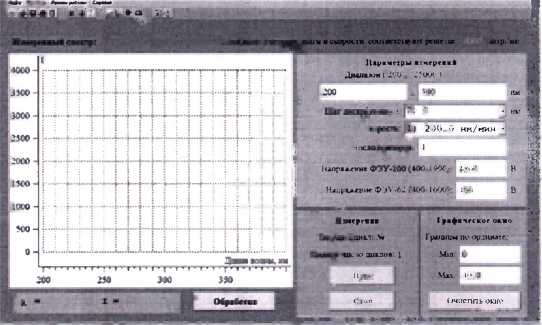

Рисунок 2 - Вкладка «Радиометр по радиометру» основного окна Г1О

  • 8.3.2.2 Установить на компараторе комплекта на фиксированном расстоянии от источника УФ излучения эталонный радиометр из состава ГЭТ 84-2015.

  • 8.3.2.3 Определить с помощью эталонного радиометра уровень ЭЯ Ео УФ излучения в диапазоне длин волн от 200 до 400 нм.

  • 8.3.2.4  С использованием эталонного радиометра установить ЭЯ -Lmax = 103 Вт/(срм2).

  • 8.3.2.5 Установить интегральный радиометр в составе комплекта и измерить ЭЯ -Ljmax в диапазоне длин волн от 200 до 400 нм с шагом 10 нм.

  • 8.3.2.6 С использованием эталонного радиометра из состава ГЭТ 84-2015 установить уровень ЭЯ - Lmin = 10 Вт/(ср-м2), соответствующую нижней границе динамического диапазона СК аппаратуры ЭЯ.

  • 8.3.2.7  Установить интегральный радиометр из состава комплекта с чувствительностью до 10 Вт/(ср м2) и измерить ЭЯ - Limin в диапазоне длин волн от 200 до 400 нм с шагом 10 нм.

  • 8.3.2.8 Комплект считается прошедшим операцию поверки, если в диапазоне длин волн от 200 до 400 нм диапазон измерений ЭЯ составляет от 10 до 103 Вт/м2 ср.

8.3.3 Расчет суммарного среднего квадратического отклонения результата сличения эталона единиц ЭЯ с государственным первичным эталоном
  • 8.3.3.1 Суммарная погрешность комплекта, выраженная в виде суммарного СКО, включает суммарные СКО воспроизведения и передачи единиц Государственного первичного эталона, суммарное СКО нестабильности комплекта рассчитывается по формуле (2):

S2s = S2£o + S2seo + S2s,                                          (2)

где Sy - суммарное CKO СК аппаратуры ЭЯ (S^< 1,5 %);

S^o - суммарное СКО воспроизведения единиц на ГПЭ (S^o £ 0,4 %);

S^eo - суммарное СКО передачи единиц от ГПЭ к ВЭ-ХХ (Sveo < 0,2 %);

- суммарное СКО нестабильности комплекта.

  • 8.3.3.2 Комплект считается выдержавшей этап испытаний, если суммарное среднеквадратическое отклонение результатов сличений с государственным первичным эталоном Sy, не превышает 1,5 %.

9 Оформление результатов поверки
  • 9.1 Результаты поверки заносятся в протокол (форма протокола приведена в приложении 1 настоящей методики поверки).

  • 9.2 Комплект, прошедший поверку с положительным результатом, признается годным и допускаются к применению. На него выдается свидетельство о поверке установленной формы с указанием полученных по п.п. 8.3.1 - 8.3.3 фактических значений метрологических характеристик комплекта и наносят знак поверки (место нанесения указано в описании типа) согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», и СК аппаратуры ЭЯ допускают к эксплуатации.

  • 9.3 Комплект, прошедший поверку с отрицательным результатом, признается непригодным, не допускают к применению. Свидетельство о предыдущей поверке

аннулируют и выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015.

Начальник НПО М-7 ФГУП «ВНИИОФИ»

Начальник лаборатории НИО М-7

ФГУП «ВНИИОФИ»

Начальник лаборатории НПО М-7

ФГУП «ВНИИОФИ»

ПРИЛОЖЕНИЕ 1 к Методике поверки «Комплект аппаратуры энергетической яркости в диапазоне длин волн от 0,2 до 0,4 мкм стационарный»

ПРОТОКОЛ первичной/ периодической поверки от «_______»____________201__года

Средство измерений: Комплект аппаратуры энергетической яркости в диапазоне длин волн (Наименование СИ, тип (если в состав СИ входит несколько автономных блоков

от 0,2 до 0,4 мкм стационарный____________________________________

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь»7)

Зав.№ _№/№__________________________________________

Заводские номера блоков

Принадлежащее_____________________________

Наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки МП 027.М7-18 «Комплект аппаратуры энергетической яркости в диапазоне длин волн от 0,2 до 0,4 мкм стационарный. Методика поверки», утвержденной ФГУП «ВНИИОФИ» «12» апреля 2018 г____________________

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов ______________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:____________________________

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

Получены результаты поверки метрологических характеристик:

X арактеристика

Результат

Требования методики поверки

Спектральный диапазон, мкм

от 0,2 до 0,4

Диапазон измерений энергетической яркости, Вт/м2

от 10 до 103

Суммарное среднее квадратическое отклонение результата сличения эталона единиц ЭЯ с государственным первичным эталоном, %, не более

1.5

Рекомендации_____

Средство измерений признать пригодным (или непригодным) для применения

Исп о л и ител и:_______________________

подписи, ФИО, должность

8
