Методика поверки «ГСИ. Калибраторы тока и напряжения Н4-25» (МП 246-262-2017)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ» (ФГУП «УНИИМ»)

УТВЕРЖДАЮ:

2019 г.

«УНИИМ»

С. В. Медведевских

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ

ЕДИНСТВА ИЗМЕРЕНИИ

Калибраторы тока и напряжения Н4-25

МЕТОДИКА ПОВЕРКИ

МП 246-262-2017

Екатеринбург

2019

Предисловие

РАЗРАБОТАНА: ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»), г. Екатеринбург и ООО «Радиоэлектронные системы», г. Екатеринбург.

Утверждена ФГУП «УНИИМ» в апреле 2019 г.

ВВЕДЕНА ВПЕРВЫЕ

Настоящий документ не может быть полностью или частично воспроизведен, тиражирован и распространен без разрешения ФГУП «УНИИМ» и ООО «Радиоэлектронные системы».

• 1  ОБЛАСТЬ ПРИМЕНЕНИЯ

• 2  НОРМАТИВНЫЕ ССЫЛКИ

• 3  ОПЕРАЦИИ ПОВЕРКИ

• 4  СРЕДСТВА ПОВЕРКИ

• 5  ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 6  ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 7  УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 8  ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1  Внешний осмотр, проверка комплектности

  • 8.2  Проверка безопасности

  • 8.3  Опробование

  • 8.4  Определение метрологических характеристик

• 9  ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А. ФОРМА ПРОТОКОЛА ПОВЕРКИ

ПРИЛОЖЕНИЕ Б. РЕКОМЕНДУЕМЫЕ СХЕМЫ ИЗМЕРЕНИЙ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Калибраторы тока и напряжения Н4-25

МП 246-262-2017

Дата введения: - 23.04.2019

Настоящая методика поверки распространяется на калибраторы тока и напряжения Н4-25 (далее - калибраторы Н4-25), производимые ООО «Радиоэлектронные системы», г. Екатеринбург, предназначенные для воспроизведения напряжения переменного и постоянного электрического тока, силы переменного и постоянного электрического тока.

До ввода в эксплуатацию, а также после ремонта калибраторы Н4-25 подлежат первичной поверке, а в процессе эксплуатации - периодической поверке.

В зависимости от области применения калибратора Н4-25 заявитель может выбирать, с какими пределами допускаемой относительной погрешности воспроизведения (6) ему использовать данный калибратор Н4-25, от этого будет зависеть интервал между поверками (Г). Конкретное значение предела допускаемой относительной погрешности воспроизведения указывается в свидетельстве о поверке.

Рекомендуемые интервалы между поверками указаны в таблице 1.

Таблица 1 - Рекомендуемые интервалы между поверками

Периодическую поверку калибраторов Н4-25, допускается проводить на меньшем числе диапазонов измерений, на основании письменного заявления владельца СИ, оформленного в произвольной форме. Если производится поверка разных воспроизводимых величин (напряжения переменного электрического тока, силы переменного электрического тока, напряжения постоянного электрического тока, силы постоянного электрического тока) с разными пределами допускаемой относительной погрешности воспроизведения для каждой величины, тогда выдается несколько свидетельств о поверке, в которых указываются определенные пределы допускаемой относительной погрешности воспроизведения и интервалы между поверками.

В настоящей методике использованы ссылки на следующие документы:

ГОСТ 12.3.019-80 ССБТ. Испытания и измерения электрические. Общие требования безопасности

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы (с изменением №1)

Государственная поверочная схема для средств измерений силы постоянного электрического тока от Г10'¹⁶ до 100 А (утверждена приказом Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091)

Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Г10'¹ до 2’10⁹ Гц (утверждена приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053) Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10'⁸ до 100 А в диапазоне частот от Г10’¹ до 1 • 10⁶ Гц (утверждена приказом Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575)

Государственная поверочная схема для средств измерений электрического сопротивления (утверждена приказом Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146)

Государственная поверочная схема для средств измерений времени и частоты (утверждена приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621)

Приказ Минпромторга РФ № 1815 от 02.07.2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» с изменениями. вносимыми Приказом Минпромторга РФ № 5329 от 28.12.2018 г. «О внесении изменений в приказ Министерства промышленности и торговли Российской Федерации от 2 июля 2015 г. № 1815»

Приказ Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г. № 328н Об утверждении Правил по охране труда при эксплуатации электроустановок

• 3.1 При проведении поверки должны выполняться операции, приведенные в таблице 2. При получении отрицательного результата по той или иной операции поверку прекращают. Калибратор Н4-25 бракуют и оформляют результаты по 9.2.

Таблица 2 - Операции поверки

4 СРЕДСТВА ПОВЕРКИ

4.1 При проведении поверки рекомендуется применять эталоны и средства измерений, указанные в таблице 3.

Таблица 3 - Средства поверки

Продолжение таблицы 3

Примечания - допускается применение средств поверки, отличных от приведенных в таблице 3, при условии обеспечения необходимой точности измерений. Для пределов допускаемой погрешности воспроизведения калибратора Н4-25 0,1 % и 0,2 % отношение погрешности средств поверки и калибратора должно быть не более 1:2 при определении относительной погрешности напряжения и силы постоянного и переменного тока;

-сокращение в тексте: ГПС-государственная поверочная схема; СИ-средство измерения.

• 4.2 Проверяют наличие действующих свидетельств об аттестации эталонов и свидетельств о поверке СИ.

• 5.1 К проведению поверки допускают лиц, прошедших обучение и работающих в организации, аккредитованной на право поверки средств измерений электрических величин, изучивших настоящую методику, эксплуатационные документы на калибраторы Н4-25, имеющих стаж работы в качестве поверителей средств измерений электрических величин не менее одного года.

• 5.2 Поверка должна осуществляться специалистом, имеющем удостоверение на право работы на электроустановках с напряжением до 1000 В, с группой по электробезопасности не ниже III.

При поверке калибраторов Н4-25 соблюдают требования электробезопасности по ГОСТ 12.3.019-80 и руководствуются Правилами по охране труда при эксплуатации электроустановок, утвержденными Приказом Министерства труда и социальной защиты РФ от 24 июля 2013 г. № 328н.

• 7.1 При проведении поверки должны быть соблюдены, за исключением особо оговариваемых,

следующие условия:

• •  температура окружающей среды.............................................................(23 ± 5) °C;

• •  относительная влажность воздуха..........................................................(30 - 80) %;

• •  атмосферное давление........................................................................(84 - 106,7) кПа

• •  напряжение переменного тока................................................................(230 ± 23) В;

• •  частота переменного тока.........................................................................(50 ± 5) Гц.

• 7.2 Условия применения вспомогательных средств измерений, вспомогательных устройств и поверочных приспособлений должны соответствовать НТД на них.

• 7.3 Эталоны и средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 7.4 Калибратор Н4-25 перед поверкой должен находиться в климатических условиях, указанных в 7.1, не менее 2 ч. Перед проведением поверки калибратор прогревают во включенном состоянии в течение получаса и проводят настройку в соответствии с руководством по эксплуатации.

• 7.5 При подключении калибратора Н4-25 и поверочного оборудования должны быть приняты меры для устранения помех. Все приборы, находящиеся рядом, и неиспользуемые при поверке должны быть выключены.

• 7.6 Для снижения наведения помех через клемму заземления допустимо производить подключение к сети питания через разделительные трансформаторы или к розеткам без заземления (при соблюдении необходимых мер безопасности).

• 7.7 Необходимо убедится, что оборудование лаборатории, которое может включаться и выключаться во время проведения измерений (термостаты, кондиционеры, холодильники), не являются источником помех, которые могут оказать существенное влияние на погрешность измерений.

• 7.8 При измерениях рекомендуется применять экранированные соединительные провода.

• 7.9 При использовании мер электрического сопротивления, соединение клеммы заземления (экранирующего корпуса) меры, допустимо соединять с экраном проводов только при отсутствии сопротивления утечки с выводов меры на клемму заземления (экранирующий корпус) меры.

• 7.10 Рекомендуемое соединение калибратора и измерительного оборудования с помощью экранированных соединительных проводов приведены в Приложении Б.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1  Внешний осмотр, проверка комплектности

    • 8.1.1 Представленный на поверку калибратор Н4-25 должен быть полностью укомплектован.

    • 8.1.2 Извлечь калибратор Н4-25 из упаковочной тары, проверить его комплектность на соответствие руководству по эксплуатации, включая эксплуатационные документы.

    • 8.1.3 Визуальным осмотром проверить наличие и четкость маркировочных надписей, убедиться в отсутствии внешних механических повреждений корпуса калибратора Н4-25.

    • 8.1.4 Калибратор Н4-25 не должен иметь ни одной из перечисленных ниже неисправностей:

• -     неудовлетворительные контакты и крепление разъемов и гнезд;

• -     повреждение изоляции внешних токоведущих частей; грубые механические повреждения наружных частей.

• 8.2  Проверка безопасности

  • 8.2.1 Проверку электрического сопротивления изоляции производят путем измерения мегаомметром между соединенными вместе силовыми цепями (цепями питания 230 В) и клеммой заземления, а также между выходной клеммой красного цвета и клеммой заземления. Выходное напряжение мегаомметра при этом должно быть 500 В. Перед измерением сопротивления изоляции следует включить калибратор Н4-25, перевести его в режим напряжения переменного тока и выключить. Отсчет значения сопротивления изоляции следует проводить через 1 мин после приложения напряжения.

  • 8.2.2 Электрическое сопротивление изоляции должно быть не менее 20 МОм.

• 8.3  Опробование

  • 8.3.1 При опробовании калибратора Н4-25 проверяют его исправность и работоспособность, исправность и надежность крепления разъемов и гнезд. Перед опробованием калибратор Н4-25 должен находиться во включенном состоянии в течение времени, указанного в руководстве по эксплуатации (РЭ). Подключить калибратор Н4-25 к источнику питания, убедиться, что выводимая на экран информация соответствует данным, приведенным в описании типа средства измерений (ОТ).

  • 8.3.2 Если операции пункта 8.3.1 выполнены успешно, следует считать встроенное программное обеспечение функционирующим нормально.

• 8.4 Определение метрологических характеристик

  • 8.4.1 Проверка диапазона воспроизведения и определение относительной погрешности воспроизведения частоты выходного сигнала

    • 8.4.1.1 Проверку диапазона воспроизведения и определение относительной погрешности частоты выходного сигнала осуществляют по схеме в соответствии с рисунком 1. Проверку проводят путем измерения частоты частотомером, подключенным к клеммам «Выход» калибратора Н4-25. Измерения выполняют при установленных частотах 40, 50, 1000, 2000 Гц и напряжении 0,5 В, измеренные значения записывают в протокол. При проведении поверки калибратора Н4-25 не на всем частотном диапазоне, допускается включають только крайние частоты требуемого диапазона и частоты из ряда, приведенного выше, попавшие в этот диапазон.



      Рисунок 1 - Схема соединений при определении относительной погрешности частоты вы

ходного сигнала

• 8.4.1.2 Относительную погрешность в i - точке диапазона вычисляют по формуле



(1)

/_Э1 - частота, измеренная частотомером ЧЗ-47А в i - точке, Гц; Лл7/ - частота, установленная на калибраторе Н4-25 в i - точке, Гц.

• 8.4.1.3 Результат признают положительным, если относительная погрешность частоты выходного сигнала находится в пределах ± 0,05 %.

8.4.2 Проверка диапазона воспроизведения и определение основной относительной погрешности воспроизведения напряжения переменного электрического тока

• 8.4.2.1 Проверку диапазона воспроизведения и определение основной относительной погрешности воспроизведения напряжения переменного электрического тока (для S = ± 0,04 %; ± 0,1 %) осуществляют по схеме в соответствии с рисунком 2. Проверку проводят путем измерения мультиметром 3458А, подключенным через коммутирующее устройство (переключатель Si) к клеммам «Выход» калибратора Н4-25, так же к мультиметру 3458А через переключатель Si подключают эталонный калибратор Н4-7. Далее переключатель Si ставят в положение «1», на калибраторе Н4-25 устанавливают значение частоты 40 Гц и напряжение 0,1 В, записывают показания мультиметра 3458А. Переключатель Si ставят в положение «2» на эталонном калибраторе Н4-7 устанавливают требуемое значение частоты, плавно увеличивают напряжение до показаний мультиметра 3458А, записанных при предыдущем измерении, в протокол записывают значение напряжения, установленного на эталонном калибраторе Н4-7.

Допускается собирать схему, представленную на рисунке 2, без коммутирующего устройства. Вместо этого калибраторы попеременно подключаются непосредственно к мультиметру 3458А.

Операции по п. 8.4.2.1 выполняют на частотах 40, 55, 1000, 2000 Гц и напряжениях 0,1; 1; 10; 100; 600 В.

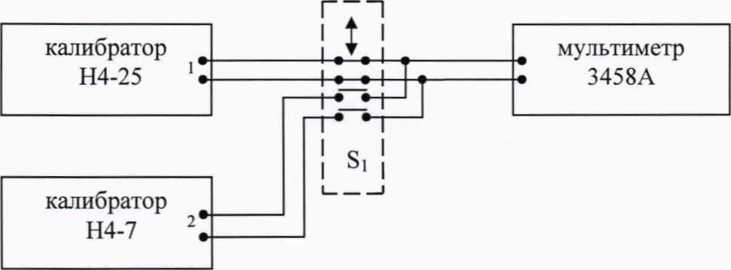

Рисунок 2 - Схема соединений при определении основной относительной погрешности воспроизведения напряжения переменного электрического тока

Проверку диапазона воспроизведения и определение основной относительной погрешности воспроизведения напряжения переменного электрического тока при значении 0,01 В осуществляют по схеме в соответствии с рисунком 3. Проверку проводят путем измерения вольтметром 5790А, подключенным к клеммам «Выход» калибратора Н4-25. Измерения выполняют на частотах 40, 55, 1000, 2000 Гц, полученные значения записывают в протокол.

Рисунок 3 - Схема соединений при определении основной относительной погрешности воспроизведения напряжения переменного электрического тока

• 8.4.2.2 Проверку диапазона воспроизведения и определение основной относительной погрешности воспроизведения напряжения переменного электрического тока (для 5 = ± 0,2 %) осуществляют по схеме в соответствии с рисунком 4. Проверку проводят путем измерения мультиметром 3458А, подключенным к клеммам «Выход» калибратора Н4-25. Измерения выполняют на частотах 40, 55, 1000, 2000 Гц и напряжениях 0,01; 0,1; 1; 10; 100; 600 В, полученные значения записывают в протокол.



  Рисунок 4 - Схема соединений при определении основной относительной погрешности воспроизведения напряжения переменного электрического тока

• 8.4.2.3 Основную относительную погрешность в i - точке диапазона вычисляют по формуле



  кап



  •100

  (2)

где U_3i - напряжение, установленное на эталонном калибраторе Н4-7 или измеренное вольтметром 5790А в i - точке, В;

U_Kaij - напряжение, установленное на калибраторе Н4-25 в i - точке, В.

• 8.4.2.4 Результат признают положительным, если основная относительная погрешность воспроизведения напряжения переменного электрического тока находится в интервале значений, приведенных в таблице 1.

• 8.4.3 Проверка диапазона воспроизведения и определение относительной погрешности воспроизведения силы переменного электрического тока

• 8.4.3.1 Проверку диапазона воспроизведения и определение относительной погрешности воспроизведения силы переменного электрического тока при значениях 0,01, 0,1, 1, 10 А осуществляют по схеме в соответствии с рисунком 5. Проверку проводят с использованием меры сопротивления

Н4-12МС с номинальными значениями 0,01, 1, 10 Ом. После выставления силы тока 10 А следует выдержать паузу 2 минуты для установления рабочего режима. К токовым клеммам Н4-12МС «11, Ь» подключают клеммы «Выход» калибратора Н4-25. Вольтметр 5790А, подключают к клеммам напряжения Н4-12МС «Ui, 14». На калибраторе Н4-25 устанавливают значение частоты 40 Гц и переменный ток 0,01 А, записывают показания вольтметра 5790А. Через Н4-12МС протекает переменный ток. вспьтмегр 5790А измеряет переменное напряжение. значение переменного тока вычисляют по формуле

(3)

где U- напряжение, измеренное вольтметром 5790А, В; R - значение сопротивления. Ом.

Полученные значения записывают в протокол.

Операции по п. 8.4.3.1 выполняют на частотах 40, 55, 1000, 2000 Гц, полученные значения записывают в протокол.

Н4-12МС

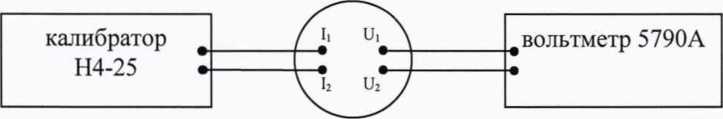

Рисунок 5 - Схема соединений при определении относительной погрешности воспроизведения силы переменного электрического тока

• 8.4.3.3 Относительную погрешность в i - точке диапазона вычисляют по формуле



  •100

(4)

где Ijj - переменный ток в i - точке вычисленный по формуле (3), А;

Леа?— переменный ток, установленный на калибраторе Н4-25 в i - точке, А.

• 8.4.3.4 Результат признают положительным, если относительная погрешность воспроизведения силы переменного электрического тока находится в интервале значений, приведенных в таблице 1.

• 8.4.4 Проверка диапазона воспроизведения и определение основной относительной погрешности воспроизведения напряжения постоянного электрического тока

• 8.4.4.1 Проверку диапазона воспроизведения и определение основной относительной погрешности воспроизведения напряжения постоянного электрического тока осуществляют по схеме в соответствии с рисунком 6. Проверку проводят путем измерения мультиметром 3458А, подключенным к клеммам «Выход» калибратора Н4-25. Измерения выполняют на напряжениях 0,01; 0,04; 0,4; 4; 40; 600 В, полученные значения записывают в протокол.

Рисунок 6 - Схема соединений при определении основной относительной погрешности воспроизведения напряжения постоянного электрического тока

• 8.4.4.2 Основную относительную погрешность в i - точке диапазона вычисляют по формуле

  U^-U*

  и,.

  ■100

  (5)

где Uy, - напряжение, измеренное мультиметром 3458А в i - точке. В;

U_Kaii ~ напряжение, установленное на калибраторе Н4-25 в i - точке, В.

• 8.4.4.3 Результат признают положительным, если основная относительная погрешность воспроизведения напряжения постоянного электрического тока находится в интервале значений, приведенных в таблице 1.

• 8.4.5 Проверка диапазона воспроизведения и определение относительной погрешности воспроизведения силы постоянного электрического тока

• 8.4.5.1 Проверку диапазона воспроизведения и определение относительной погрешности воспроизведения силы постоянного электрического тока при значениях 0,00001, 0,0001, 0,001, 0,01, 0,1 и 1 А осуществляют по схеме в соответствии с рисунком 7. Проверку проводят путем измерения мультиметром 3458А, подключенным к клеммам «Выход» калибратора Н4-25, полученные значения записывают в протокол.



  Рисунок 7 - Схема соединений при определении относительной погрешности воспроизведения силы постоянного электрического тока

• 8.4.5.2 Проверку диапазона воспроизведения и определение относительной погрешности воспроизведения силы постоянного электрического тока при значении 10 А осуществляют по схеме в соответствии с рисунком 8. Проверку проводят с использованием катушки электрического сопротивления Р310, 0,001 Ом. После выставления силы тока 10 А следует выдержать паузу 2 минуты для установления рабочего режима. К токовым клеммам катушки «1_Ь 1г» подключают клеммы «Выход» калибратора Н4-25. Мультиметр 3458А, подключается к клеммам напряжения катушки «Uj, U2». Через катушку электрического сопротивления протекает постоянный ток, мультиметр 3458А измеряет постоянное напряжение, значение постоянного тока вычисляют по формуле



(6)

где U- напряжение, измеренное мультиметром 3458А, В; R - значение сопротивления, Ом.

Полученные значения записывают в протокол.

Р310

Рисунок 8 - Схема соединений при определении относительной погрешности воспроизведения силы постоянного электрического тока

• 8.4.5.3 Относительную погрешность в z-точке вычисляют по формуле



  100 ,

(7)

где /_э/ - постоянный ток, измеренный мультиметром 3458А в i - точке и вычисленный по формуле (6), А;

1_ка/ц ~ сила тока, установленная на калибраторе Н4-25 в i - точке, А.

• 8.4.5.4 Результат признают положительным, если относительная погрешность воспроизведения силы постоянного электрического тока находится в интервале значений, приведенных в таблице 1.

• 9.1 Положительные результаты поверки калибратора Н4-25 оформляют свидетельством о поверке по форме, установленной Приказом Минпромторга России № 1815 от 02.07.2015, и нанесением знака поверки (клейма) на лицевую панель калибратора Н4-25. Погрешность и диапазоны, в соответствии с которыми был поверен калибратор Н4-25, должны быть указаны в свидетельстве о поверке.

• 9.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики калибратор Н4-25 к дальнейшей эксплуатации не допускают, клеймо гасят и (или) выдают извещение о непригодности по форме, установленной Приказом Минпромторга России № 1815 от 02.07.2015, с указанием причины непригодности.

Разработали:

Ахмеев А.А.

Шабуров А.М.

Крашенинников М.В.

Зав. отд. 26 ФГУП "УНИИМ"

Вед. инж. лаб. 262 ФГУП "УНИИМ"

Руководитель отдела ОКР

ООО "Радиоэлектронные системы"

(рекомендуемое)

ФОРМА ПРОТОКОЛА ПОВЕРКИ

А.1__________________________________________________________________________________________

наименование, тип, заводской номер, год выпуска

А.2 Принадлежит____________________________________________

наименование юридическое липа - владельца СИ

А.З Метрологические характеристики ________________________________________________

диапазон измерений, погрешность

А.4 Документ на методику поверки «ГСП. Калибраторы тока и напряжения Н4-25, Методика поверки»

МП 246-262-2017

А. 5 Средства поверки__

(наименование, тип эталонных СИ и вспомогательных средств, применяемых при поверке)

А. 6 Условия поверки _______________________________________________________________

РЕЗУЛЬТАТЫ ПОВЕРКИ

А.7 Внешний осмотр, проверка комплектности______________________________________

А.8 Проверка безопасности__________

А.9 Опробование________________________________________________________________

А. 10 Определение метрологических характеристик

А. 10.1 Проверка диапазона воспроизведения и определение относительной погрешности частоты выходного сигнала

А. 10.2 Проверка диапазона воспроизведения и определение основной относительной погрешности воспроизведения напряжения переменного электрического тока

А. 10.3 Проверка диапазона воспроизведения и определение относительной погрешности воспроизведения силы переменного электрического тока

А. 10.4 Проверка диапазона воспроизведения и определение основной относительной погрешности воспроизведения напряжения постоянного электрического тока

А. 10.5 Проверка диапазона воспроизведения и определение относительной погрешности воспроизведения силы постоянного электрического тока

All. Заключение: Калибратор тока и напряжения Н4-25

№_______ пригоден (непригоден) к применению

Выдано свидетельство о поверке №            от

Срок действия свидетельства до

Поверитель                         ____________________

«________»_______________20 г.              (Ф.И.О.)

Организация, проводившая поверку______________________________

(рекомендуемое)

РЕКОМЕНДУЕМЫЕ СХЕМЫ ИЗМЕРЕНИЙ

Применение схем рисунок Б. 1 и Б.2 предполагает, что оба прибора подключаются к розетке без заземляющего проводника. Если приборы подключаются к розетке с заземляющим проводником, то провод, соединяющий земли приборов, следует убрать. Рекомендуется включать оба прибора в один и тот же разветвитель (блок розеток).

Допускается выполнять сравнение, согласно рисункам Б.1 и Б.2, калибратора Н4-25 с другим калибратором (эталонным источником) попеременно подключая Н4-25 и другой калибратор вместо Н4-25. При этом нужно выполнять либо пересчет показаний мультиметра (вольтметра), либо добиваться таких же показаний как от Н4-25 подстраивая другой калибратор.

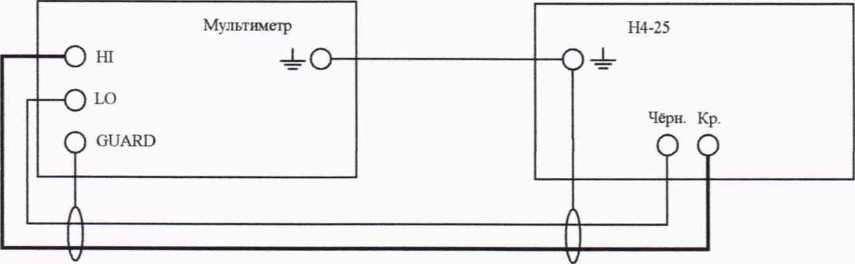

Рисунок Б. 1 - Схема соединений при определении относительной погрешности воспроизведения силы и напряжения переменного и постоянного электрического тока методом прямых измерений

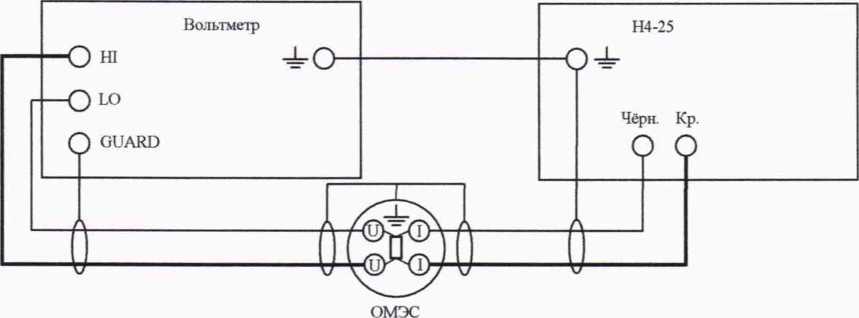

Рисунок Б.2 - Схема соединений при определении относительной погрешности воспроизведения силы переменного и постоянного электрического тока методом косвенных измерений
