Методика поверки «Осциллографы цифровые DPO7054, DPO7104, DPO7254, DPO7354 компании “Tektronix (China) Co., Ltd.”, КНР» (МП 35597-07)

УТВЕРЖДАЮ

Руководитель ГЦИ СИ -заместитель генерального директора

УТВЕРЖДАЮ

Начальник ГЦИ СИ

ИНСТРУЦИЯ

Осциллографы цифровые DPO 7054, DPO7104, DPO7254, DPO7354 компании «Tektronix (China) Со., Ltd.», КНР

Методика поверки г. Мытищи

2009 г.

• 1.1 Настоящая методика поверки распространяется на осциллографы цифровые DPO7054, DPO7104, DPO7254, DPO7354 (далее - осциллографы), изготавливаемых компанией «Tektronix (China) Со., Ltd.», БСНР, и устанавливает порядок и объем их первичной и периодической поверки.

• 1.2 Межповерочный интервал - 1 год.

2.1 При проведении поверки должны выполняться операции, указанные в табл. 1. Таблица 1

Примечание - при получении отрицательного результата при проведении хотя бы одной операции поверка прекращается.

3.1 При проведении поверки должны применяться средства измерений, указанные в табл. 2.

Таблица 2

логичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой погрешностью.

• 3.2 Все средства поверки должны быть исправны, применяемые при поверке средства измерений поверены и иметь свидетельства о поверке или оттиск поверочного клейма на приборе или технической документации.

• 4.1 К проведению поверки осциллографа допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющий опыт работы с радиотехническими установками, ознакомленный с документацией по поверке и имеющий право на поверку (аттестованный в качестве поверителей по ГОСТ 20.2.012-94).

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации на приборы, в технической документации (ТД) на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

6 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕИ

6.1 При проведении поверки должны быть соблюдены следующие условия:

• - атмосферное давление, кПа              100 ± 4 (750 ± 30 мм рт.ст.);

• - параметры питания от сети переменного тока:

  - напряжение питающей электросети, В - частота, Гц

  220±4,4; 50±0,5.

• 7.1 При подготовке к поверке выполнить следующие операции:

• - выдержать приборы в условиях, указанных в п.п. 6.1, в течение 1 ч;

• - выполнить операции, оговоренные в технической документации на поверяемый осциллограф по его подготовке к поверке;

• - выполнить операции, оговоренные в ТД на применяемые средства поверки по их подготовке к измерениям;

• - осуществить предварительный прогрев приборов для установления их рабочего режима.

Подготовить средства измерений и испытательное оборудование к работе в соответствии с руководствами по их эксплуатации.

• 8.1.1 При внешнем осмотре установить соответствие осциллографа требованиям технической документации изготовителя. Проверить отсутствие механических повреждений и ослабление элементов конструкции, четкость обозначений, чистоту и исправность разъемов.

При наличии дефектов (механических повреждений), осциллограф дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 8.2.1 Подготовить осциллограф к работе в соответствии с технической документацией изготовителя. Проверить отсутствие сообщений о неисправности в процессе загрузки осциллографа. Проверить работоспособность ЖКИ, диапазон перемещения линии развертки по вертикали.

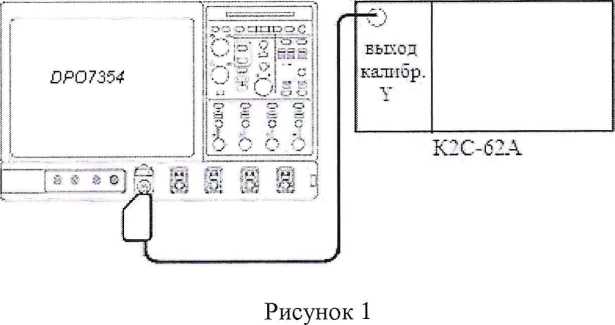

• 8.2.2 Собрать измерительную схему в соответствии с рисунком 1.

• 8.2.3 Установить на выходе калибратора Y установки К2С-62А последовательность прямоугольных импульсов с амплитудой 1 В и частотой следования 1 кГц. Установить число делений - 1 и выходное сопротивление 50 Ом.

• 8.2.4   На осциллографе установить входное сопротивление 50 Ом и нажать кнопку Autoset.

• 8.2.5   Уменьшая значение коэффициента развертки осциллографа, наблюдать увеличение ширины изображения импульсов на экране. Увеличивая значение коэффициента отклонения осциллографа, наблюдать уменьшение высоты изображения импульсов на экране.

• 8.2.6 Результаты опробования считать положительными, если в процессе загрузки отсутствуют сообщения о неисправности, на экране осциллографа наблюдается меандр амплитудой 1 В и частотой следования 1 кГц, органы управления исправно работают, в противном случае пробник бракуется и отправляется в ремонт.

8.3. Определение метрологических характеристик

• 8.3.1.1 Собрать измерительную схему в соответствии с рис.1.

• 8.3.1.2 Выполнить следующие установки осциллографа:

• - провести сброс настроек, нажав кнопку Default Setup;

• - в меню Horiz/Acq выбрать подменю Acquisition и установить количество усреднений(Average) равное 16;

• 8.3.1.3       - установить входное напряжение 50 Ом, для этого войти в меню Vertical, затем в подменю Vertical Setup выбрать 50 tl.

• 8.3.1.4 Включить на осциллографе функцию автоматического измерения среднего значения напряжения Mean, для этого в меню Measure выберите Ampl, затем в подменю More выберите Mean.

• 8.3.1.5  Установить коэффициент отклонения равным значению, указанному в

первой строке первого столбца таблицы 3. Таблица 3

• 8.3.1.6  Установить постоянное смещение равным значению, указанному в первой строке третьего столбца таблицы 3.

• 8.3.1.7  Установить значение напряжения постоянного тока на выходе установке измерительной К2С-62А равное значению, указанному в первой строке четвертого столбца таблицы 3.

• 8.3.1.8  Записать измеренное значение напряжения постоянного тока в первую строку пятого столбца таблицы 3.

• 8.3.1.9  Рассчитать абсолютную погрешность измерений напряжения по формуле:

АС/ = U_изм — U_ycT ,

где и_изм - измеренное значение напряжения;

U_ycT - напряжение на выходе калибратора Y.

• 8.3.1.10  Убедиться, что рассчитанная абсолютная погрешность измерений напряжения находится в пределах, указанных в шестом столбце таблицы 3.

• 8.3.1.11   Повторить п.п. 8.3.1.7 - 8.3.1.9 для второго значения напряжения постоянного тока, указанного в таблице 3.

• 8.3.1.12  Повторить п.п. 8.3.1.4 - 8.3.1.10 для остальных значений коэффициентов отклонения, указанных в первом столбце таблицы 3.

• 8.3.1.13  Повторить п.п. 8.3.1.4-8.3.1.11 для остальных каналов осциллографа. Результаты поверки считать положительными, если погрешность измерений находится в пределах приведенных в таблице 3.

• 8.3.2.1 Собрать измерительную схему в соответствии с рисунком 2.



  вход

  Рисунок 2

  !................................ s Г1 г	Ji !■
  ВЫХОД

  гр отшит:

• 8.3.2.2 Выполнить следующие установки осциллографа:

- провести сброс настроек, нажав кнопку Default Setup;

- в меню Horiz/Acq выбрать подменю Acquisition и установить количество усреднений(Ауега§е) равное 16;

- установить входное напряжение 50 Ом, для этого войти в меню Vertical, затем в подменю Vertical Setup выбрать 50 12;

• - установить коэффициент отклонения 5 мВ/дел;

• - установить коэффициент развертки 50 ns с помощью ручки horizontal Scale.

• 8.3.2.3 Установить на выходе генератора сигнал частотой 50 МГц с амплитудой соответствующей четырем делениям экрана осциллографа.

• 8.3.2.4 Включить на осциллографе функцию автоматического измерения среднего значения напряжения Mean, для этого в меню Measure выберите Ampl, затем в подменю More выберите Mean. Записать измеренное значение как ивых5омг_ц-

• 8.3.2.5  Записать показания ваттметра и пересчитать в среднеквадратическое значение напряжения по формуле:

где ивХ5омгц - среднеквадратическое значение напряжения;

Р_изм - измеренное значение мощности (показания ваттметра)

• 8.3.2.6  В измерительной схеме на рисунке 2 генератор Г4-192 заменить на генератор, соответствующий модели осциллографа из таблицы 4.

Таблица 4

• 8.3.2.7  Установить на выходе генератора сигнал частотой равной верхней граничной частоте полосы пропускания осциллографа, соответствующей модели осциллографа из таблицы 4.

Примечание - Амплитуду сигнала, если позволяет выходная мощность генератора, желательно (необязательно) увеличить до четырех делений экрана осциллографа

• 8.3.2.8  Установить такой коэффициент развертки осциллографа, чтобы на экране отображалось не менее 10 периодов сигнала.

• 8.3.2.9  Записать показания ваттметра, пересчитанные по формуле из п. 8.3.2.5, как ивхв.гр,-

• 8.3.2.10  Записать среднеквадратическое значение напряжения, измеренное осциллографом, как ивыхв.гр.

• 8.3.2.11  Рассчитать и записать в протокол отношение уровня амплитудно-частотной характеристики осциллографа на верхней граничной частоте полосы пропускания к уровню на частоте 50 МГц по формуле:

Повторить п.п. 8.3.2.2-8.3.2.11 для остальных коэффициентов отклонения.

• 8.3.2.13      Повторить п.п. 8.3.2.2-8.3.2.12 для остальных каналов осциллографа, при этом выключить проверенный канал.

• 8.3.2.14  Результаты поверки считать положительными, если значения отношений уровня амплитудно-частотной характеристики осциллографа на верхней граничной частоте полосы пропускания к уровню на частоте 50 МГц находятся в пределах ± 3 дБ.

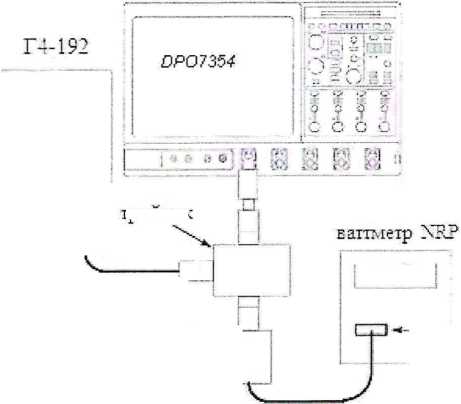

• 8.3.3.1 Собрать измерительную схему в соответствии с рисунком 3.




  ЕХОД

  I




  Рисунок 3

• 8.3.3.2  Выполнить следующие установки осциллографа:

• - провести сброс настроек, нажав кнопку Default Setup;

• - в меню Utilities выбрать External Signals и нажать на кнопку

Ref Out.

• 8.3.3.3  Измерить частоту сигнала частотомером и записать измеренное значение в таблицу 5.

Таблица 5

• 8.3.3.4  Убедиться, что измеренное значение частоты находится в пределах, указанных в таблицы 5.

• 8.3.3.5  Повторить п.п.8.3.3.1 - 8.3.3.4 для остальных каналов осциллографа.

• 8.3.3.6  Результаты поверки считать положительными, если значения погрешности частоты внутреннего опорного генератора находятся в пределах, приведенных в таблице 5.

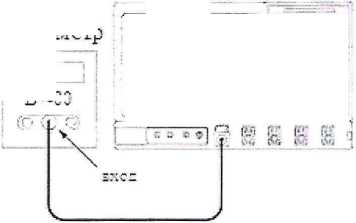

• 8.3.4.1 Собрать измерительную схему в соответствии с рисунком 4.



  Рисунок 4

  в оль та е го

  	'Ц s ■■
  DPO7354	: ■ =.Т
  	! 01
  	? с о

• 8.3.4.2 Провести калибровку вольтметра.

• 8.3.4.3 Выполнить сброс настроек осциллографа, нажав кнопку Default Setup.

• 8.3.4.4 Установить коэффициент отклонения равным значению, указанному в первой строке таблицы 6.

Таблица 6

• 8.3.4.5  Установить входное сопротивление осциллографа равным значению, указанному в первой строке второго столбца таблицы 6.

• 8.3.4.6  Измерить входное сопротивление осциллографа с помощью вольтметра и записать измеренное значение в таблицу 6.

• 8.3.4.7  Рассчитать погрешность установки входного сопротивления по формуле:

• 8.3.4.8  Убедиться, что рассчитанная погрешность установки входного сопротивления находится в пределах, указанных в таблицы 6.

• 8.3.4.9  Повторить п.п. 8.3.4.1 - 8.3.4.8 для остальных значений коэффициентов отклонения, указанных в таблице 6.

• 8.3.4.10  Повторить п.п. 8.3.4.1 - 8.3.4.9 для остальных каналов осциллографа.

• 8.3.4.11  Результаты испытаний считать положительными, если измеренное значение установленного входного сопротивления находится в пределах, указанных в таблице 6, т.е. выполняются условия п.8.3.4.8.

• 9.1 При положительных результатах поверки на осциллограф выдаётся свидетельство установленной формы.

• 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 9.3 В случае отрицательных результатов поверки осциллограф к дальнейшему применению не допускается. На осциллограф выписывается извещение о его непригодности к дальнейшей эксплуатации с указанием причин.
