14.7. Определение основной приведенной погрешности измерителя крутящего момента производится с помощью специального нагрузо. чного устройства (в комплект поставки стенда устройство не входит).

Конструкция устройства н схема нагружения датчика силы пока, зава на рис. 47.

Снять датчик силы 8 со стенда, установить настойках 2 и подключить датчик к Стенду согласно принципиальной электрической схеме стенда. Установить на стенде переключатель S1 в положение «Кт-10». переключатель S7. — в положение «4,25x10». Включить стенд и нагружая датчик с помощью винта 5 установить стрелку’ измерительного прибора Р1 на числовые отметки шкалы 2, 3, 4, 5, G, 7, 3. Основная приведенная погрешность измерителя крутящего

. кнта определяется по формуле.'^ где.

Им — основная -приведенная погрешность, %;

М - значение крутящего момента по показаниям сденда, Н/м;

Г —- сила, измеряемая по динамометру;

L— длина плеча приложения силы к датчику в стенде; =0,22 хм;

Ммакс верхнее значение диапазона показаний (для положения переключателя S1 гХ-т-10» Ммакс= 100 Н м,- для положения <iNm-2,5» Ммакс = 25 Н-м);

- — передаточное отношение от шестерни стартера к зубчатому сектору тормоза стенда. Величина в зависимости от положения переключателя 87 равна:

для положения «4,25 • 10» — i = 3,7;

для положения «3 -11» — • — 5,18;

для положения «2,5 -9» — » = 8.

Таким же образом производится определение погрешности i зме; еиИя крутящею момента при нижеуказанных положениях пер• илючател'й 81 и S7 и на числовых отметках шкалы:

при «N m 2,5» и «2,5 9» на отметках 4, 5. 6, 7, 8.

при «N ni-10» и «2,5 9» на отметках 2, 3, 4.

при «Nm-ю» ц «3-Ц» на отметках 2, 3, 4, 5, 6.

Погрешность измерения крутящего момента не должна превышать -10%.

118. Определение Основной приведенной погрешности амперметра производится .методом сличений показаний поверяемого амперметра 64 стенда с показаниями образцового милливольтметра кл. 0,2 с наружным шунтом, например, типа Д12017 с наружными шунтами.

Соберите схему рис. 43 с применением жгута № 6- при этом зажим закрепить на резьбовой части штыря.

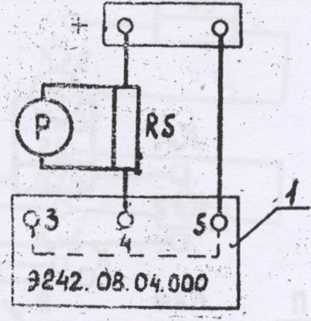

Рис. 43. Схема поверки амперметра на пределе 0—5А.

XS16 — розетка стенда;

RS — шунт ШС 75-5—0,5;

Р — вольтамперметр М2017;

1 — резистор из комплекта принадлежностей (штриховой линией показана перемычка, устанавливаемая при поверке амперметра на отметках шкалы 4 и 5).

Включите стенд и, вращая рукоятку регулятора напряжения R12 по часовой стрелке, установите стрелку поверяемого прибора на все числовые отметки шкалы. Погрешность амперметра определяется по формуле:              '                .. .       . ' . \ .

Па = -----к~.!.^а.---- X 100%,

1маке

где:

Па — основная приведенная погрешность, %г

Ii — значение силы тока по шкале поверяемого прибора, А;

«5
