Методика поверки «ГСОЕИ. Анализаторы 205» (МП 242-2308-2021)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им.Д.И.Менделеева»

СОГЛАСОВАНО

Государственная система обеспечения единства измерений

Анализаторы 205

МП 242-2308-2021

ФГУП «ВН

А.В.Колобова

водителя отдела

.Д.И.Менделеева»

научный сотрудник

___А.Б. Копыльцова

Санкт-Петербург

2021 г

Настоящая методика поверки распространяется на Анализаторы 205, выпускаемые фирмой Analytical Systems International К.ЕСО, США (в дальнейшем - анализаторы), и устанавливает методы и средства их первичной поверки после ввода в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.

Настоящая методика поверки должна обеспечивать для поверяемого средства измерений прослеживаемость к Государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154-2019.

Метод, обеспечивающий реализацию методики поверки - прямое измерение поверяемым средством измерений величины, воспроизводимой стандартным образцом.

Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава средства измерений, для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

Примечания:

1) При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году.

Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

• 2.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

• 3.1 При проведении поверки соблюдают следующие условия: температура окружающей среды, °C

  20 ±5

  не более 80

  от 84 до 106

относительная влажность окружающей среды, % атмосферное давление

• 4.1 К работе с анализаторами и проведению поверки допускаются поверители, ознакомленные с руководством по эксплуатации поверяемомго анализатора и инструкции по применению СО, имеющие квалификацию не ниже инженера и прошедшие инструктаж по технике безопасности. Для получения данных, необходимых для поверки, допускается участие операторов, обслуживающих прибор (под контролем поверителя).

С масс ^—

5.1. Стандартные образцы состава газовых смесей сероводород - азот ГСО 10538-2014. Метрологические характеристики ГСО приведены в таблице 2.

Таблица 2

Пересчет объемной доли сероводорода в азоте в массовую долю сероводорода в азоте производится по ГОСТ 8.974-2019 по формуле (1):

(1)

где:

Соб - объёмная доля сероводорода в азоте, приведенная в паспорте ГСО, млн¹;

к - коэффициент сжатия (kH2s=0,992);

Mms - молекулярная масса сероводорода (Mh2s =34,08);

Mn2 - молекулярная масса азота (Mn2 =28,0134);

• 5.2. Средства измерений параметров окружающей среды (температура, относительная влажность, атмосферное давление).

• 5.3. Допускается применение других средств поверки и стандартных образцов утвержденного типа, обеспечивающих определение метрологических характеристик анализатора с требуемой точностью.

• 6.1   Требования безопасности должны соответствовать рекомендациям, изложенным в Руководстве по эксплуатации на анализаторы.

• 7.1 При внешнем осмотре устанавливают соответствие анализаторов следующим требова

ниям:

отсутствие внешних повреждений, влияющих на работоспособность;

исправность органов управления;

четкость надписей на лицевой панели.

маркировка должна соответствовать требованиям эксплуатационной документации.

знак утверждения типа должен быть нанесен на табличку на корпусе анализатора методом наклейки и на титульный лист руководства по эксплуатации типографским методом.

заводской номер анализатора в виде цифрового обозначения арабскими цифрами должен быть нанесен на табличку, расположенную на корпусе анализатора и отображаются на экране анализатора в строке «SERIAL».

Анализаторы считают выдержавшими внешний осмотр, если они соответствуют указанным выше требованиям.

• 8.1 Установка и подготовка анализатора к работе осуществляется в соответствии с эксплуатационной документацией (ЭД).

• 8.2 Перед проведением поверки анализатор следует прогреть не менее 2-х часов.

• 8.3 Проверяют наличие в паспорте сведений о диапазоне измерений поверяемого анализатора и выбирают соответствующие диапазону поверяемого анализатора стандартные образцы, и проверяют наличие паспортов и сроки годности ГС в баллонах под давлением.

• 8.4 Включают кнопку питания анализатора и проверяют, что анализатор проходит режим самодиагностики.

• 8.5 Присоединяют баллоны с ГС (рисунок 1). Включают поток газа-носителя (азот или воздух воздух) через ячейку, продувают подводящие линии и проводят несколько пробных измерений фонового сигнала («нуль»). К поверке приступают после установления стабильного показания «0.000» на газе-носителе (см. рисунок 2).

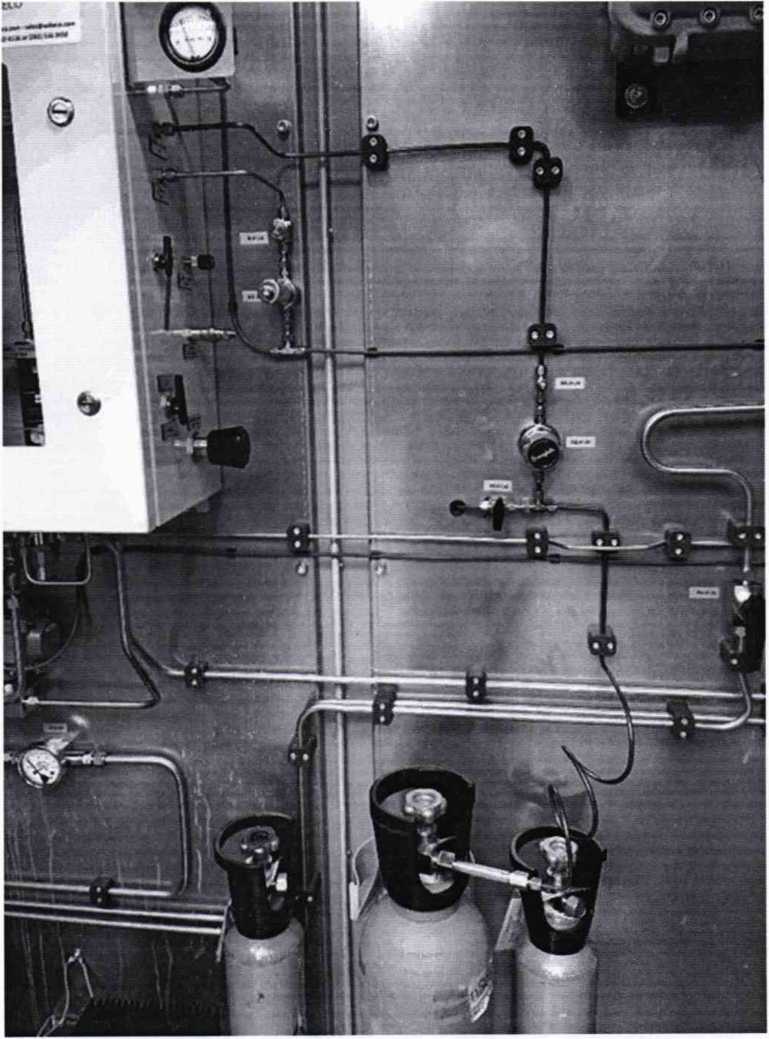

Рисунок 1. Подключение баллонов с ГС.

Рисунок 2. Результат измерений фонового сигнала.

• 8.6 Результаты опробования считают положительными, если:

• - во время тестирования отсутствуют сообщения об ошибках;

• - после окончания прогрева анализатор переходит в режим измерений;

• - органы управления анализатором функционируют.

• 9.1 Подтверждение соответствия программного обеспечения проводится в соответствии с РЭ анализатора путем проверки соответствия версии ПО, отображаемой на экране анализатора по строке REV. (см. рисунок 3).

Результат проверки соответствия программного обеспечения считают положительным, если номер версии соответствует указанному в описании типа анализаторов.

Рисунок 3. Внешний вид экрана «Warming Up» после включения на стадии прогрева анализатора

• 10.1  Определение приведенной погрешности анализатора проводят по СО ГС, перечисленных в таблице 2. При первичной поверке используют не менее трех СО ГС, при периодической поверке - не менее двух. Аттестованные значения сероводорода должны соответствовать диапазону измерений анализатора, приведенном в паспорте анализатора.

• 10.2 Последовательно подключают к анализатору баллоны с СО ГС как показано на рисунке 1, начиная с баллона с минимальным аттестованным значением объемной доли. Фиксируют не менее 2 показаний дисплея анализатора для каждого СО ГС. Результаты измерений фиксируют с точностью до 0,1 млн’¹ в диапазоне массовой доли сероводорода до 10 млн’¹ и с точностью до 1 млн’¹ в диапазоне свыше 10 млн’¹.

• 10.3 Рассчитывают значение приведенной погрешности, %, в диапазонах измерений массовой доли сероводорода для каждой СО ГС по формуле (2).

Д = ^С“"""           *100                            (2)

С н

где:

Сап- - аттестованное значение массовой доли сероводорода, млн’¹;

Ci - результаты измерений массовой доли сероводорода, млн'¹;

С_н - нормирующее значение верхней границы диапазона измерений (приводится в паспорте анализатора).

• 11.1 Результат определения приведенной погрешности анализатора считается положительным, если приведенная погрешность каждого измерений не превышает значений, приведенных в таблице 4.

Таблица 4

• 12.1 При проведении поверки оформляют протокол результатов поверки. Рекомендуемая форма протокола поверки приведена в приложении А.

• 12.2 Анализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению, вносят результаты поверки в Федеральный информационный фонд по обеспечению единства измерений, по требованию владельца анализатора выдают свидетельство о поверке установленной формы.

При отрицательных результатах анализаторы не допускают к применению, вносят результаты поверки в Федеральный информационный фонд по обеспечению единства измерений, по требованию владельца анализатора выдают извещение о непригодности установленной формы, с указанием причин непригодности.

Знак поверки наносится на свидетельство о поверке.

Приложение А. Форма протокола поверки (рекомендуемая)

ПРОТОКОЛ ПОВЕРКИ

Анализатор 205

Заводской номер___________________

Дата выпуска______________________

Дата поверки______________________

Поверка проводится согласно документу МП 242-2308-2021 «Анализаторы 205. Методи

ка поверки».

Условия поверки:

• - температура окружающего воздуха,°C

• -  атмосферное давление, кПа относительная влажность, %

Средства поверки:

Результаты поверки.

Внешний осмотр:

Опробование:

Версия ПО:

Результаты определения метрологических характеристик анализатора:

Диапазон измерений:_______________________________________________

Результаты определения метрологических характеристик

Таблица 1

Погрешность измерения не превышает норматива приведенной погрешности, указанного в описании типа.

Заключение________________________________________________________

Подпись поверителя________________

Дата______________________________

8
