Методика поверки «Комплект волокно-оптической линии преобразования медленно изменяющихся импульсных напряжений четырехканальный ПМИН-4К» (А3009.0309.МП-2019)

Методика поверки

Тип документа

Комплект волокно-оптической линии преобразования медленно изменяющихся импульсных напряжений четырехканальный ПМИН-4К

Наименование

А3009.0309.МП-2019

Обозначение документа

ФГУП "РФЯЦ-ВНИИЭФ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Готудоратоэннря коргодярн я но агомнойэнорнг и «Росатом» Фсдодально с готудодствэьно с ьнио'оьнос орсдориапо к; РОССИЙСКИЙ ФЕДЕРАЛЬНЫЙ ЯДЕЫ1ЫЙ ЦЕНТР ВоогоогиОсгийоаунгс^-оосоегтосо^слосРийносрстутэо’соорм^оэпдально й фигини ЦЕНТР ИСПЫТАНИЙ СРЕДСТВ ИЗМЕРЕНИЙ фгуп «рфяц-внииэф»

Аттестатаккредитации № RA.RU.311769

кр. Мкри,д. 37, г. Т^Е^р^ои, Дижегофедская обл., 607188 Ретефон3313 И 22224 <1ксс8313Г 22232

E-mai l:shvn@olit.vniief.ru

УТВЕРЖДАЮ

Ркяояедитель ЦИ СИ

Комплект волокон но-оптичоской линии пргоОдагтдышя медленно иомэняющихря импулоэных напряжэний чстырёхканальный

ПМИЫ-4К

ЗРТ^ ХЕППА 1НИРТМП1

Настоящая методика поверки распространяется на комплекты волоконно-оптической линии преобразования медленно изменяющихся импульсных напряжений четырёхканальные ПМИН-4К зав. №№ 4, 5 (далее - ПМИН-4К).

ПМИН-4К предназначен для измерения амплитудно-временных параметров импульсного напряжения.

Конструктивно ПМИН-4К состоит первичного измерительного преобразователя (далее - ПИП), волоконно-оптической линии связи (далее - ВОЛС) и блока фотоприёмника (далее - БФП).

Данная методика поверки устанавливает методику первичной и периодической поверок ПМИН-4К.

Первичной поверке ПМИН-4К подвергается после ремонта. Организация и проведение поверки в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденным приказом Минпромторга России от 02 июля 2015г. № 1815.

Интервал между поверками 1 год.

1 Операции поверки
  • 1.1 При проведении первичной и периодической поверке ПМИН-4К должны быть выполнены операции, указанные в таблице 1.

  • 1.2 Протокол поверки ведется в произвольной форме.

Таблица 1 - Перечень операций при поверке

Наименование операции

Номер пункта методики

Обязательность проведения при поверке

первичной

периодической

1 Внешний осмотр

7.1

+

+

2 Опробование

7.2

+

+

3 Определение метрологических характеристик

7.3

3.1 Определение диапазона амплитуды входного напряжения и допускаемой относительной погрешности коэффициента преобразования

7.3.1

+

+

3.2 Определение времени нарастания переходной характеристики

7.3.2

+

+

  • 1.3 При несоответствии характеристик поверяемого ПМИН-4К установленным требованиям по любому из пунктов таблицы 1 его дальнейшую поверку не проводят и оформляют извещение о непригодности по форме в соответствии с 8.2.

2 Средства поверки
  • 2.1  При проведении поверки применяют средства измерений (далее -СИ) и оборудование, приведенные в таблице 2.

  • 2.2  Допускается применение других средств измерений, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Таблица 2 - Перечень СИ, применяемых при поверке

№ п/п методики поверки

Наименование СИ

7.2, 7.3

осциллограф цифровой запоминающий WaveRunner HRO 66Zi, рег. № 49275-12

7.2

калибратор многофункциональный Fluke 5522A, рег. № 51160-12

7.3

калибратор осциллографов 9500B, рег. № 30374-13

  • 2.3 Все применяемые СИ должны быть поверены и иметь действующие свидетельства о поверке.

3 Требования к квалификации поверителей

К проведению поверки допускается персонал, изучивший эксплуатационную документацию на ПМИН-4К, данную методику поверки и имеющий опыт работы с оборудованием, перечисленным в таблице 2.

4 Требования безопасности

При поверке должны быть выполнены все требования безопасности, указанные в эксплуатационной документации на ПМИН-4К, средства поверки и испытательное оборудование.

Все используемое оборудование должно иметь защитное заземление.

5 Условия поверки

При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха от 18 до 25 °С;

  • - относительная влажность воздуха до 80 %;

  • - атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт.ст.);

  • - напряжение питающей сети от 207 до 253 В;

  • - частота питающей сети 49 до 51 Гц.

6 Подготовка к проведению поверки
  • 6.1  Перед проведением поверки подготовить СИ и оборудование к работе в соответствии с эксплуатационной документацией на них.

  • 6.2  Проверить наличие действующих свидетельств о поверке на применяемые СИ, а также соответствие условий поверки разделу 5.

7 Проведение поверки
  • 7.1  Внешний осмотр

При проведении внешнего осмотра устанавливается соответствие поверяемого ПМИН-4К следующим требованиям:

  • - отсутствие повреждений корпуса и   органов   управления,

затрудняющих поверку;

  • - отсутствие повреждений соединительных разъёмов.

При наличии вышеуказанных дефектов поверку не проводят до их устранения. Если дефекты устранить невозможно ПМИН-4К бракуют.

  • 7.2  Опробование

    • 7.2.1 Установить органы управления ПМИН-4К в соответствии с таблицей 3.

    • 7.2.2 Собрать схему измерений в соответствии с рисунком 1.

    • 7.2.3 Соединить с помощью ВОЛС преобразователь ПИП и блок БФП. Разъём «ВЫХОД» БФП подключить к входу 1 МОм осциллографа.

Таблица 3

Органы управления

Положение

ПИП

Тумблер «ПИТ»

«0»

БФП

Тумблер включения питания 220 В, 50 Гц

«0»

Тумблер «БФП-ПИТ»

«БФП»

Тумблер «СЕТЬ-АККУМ»

«СЕТЬ»

Тумблер «РАБ-ЗАР»

«РАБ»

Тумблер «ПРОВ-РАБОТА»

«РАБОТА»

Рисунок 1

  • 7.2.4 Включить и прогреть средства измерений в соответствии с эксплуатационной документацией.

  • 7.2.5 Установить органы управления ПМИН-4К в соответствии с таблицей 4.

  • 7.2.6 Включить на осциллографе функцию автоматической настройки отображения сигнала.

  • 7.2.7 ПМИН-4К считается работоспособным, если на экране осциллографа наблюдается импульс калибровки.

Таблица 4

Органы управления

Положение

ПИП

Тумблер «ПИТ»

«1»

БФП

Тумблер включения питания 220 В, 50 Гц

«1»

Тумблер «БФП-ПИТ»

«БФП»

Тумблер «СЕТЬ-АККУМ»

«СЕТЬ»

Тумблер «РАБ-ЗАР»

«РАБ»

Тумблер «ПРОВ-РАБОТА»

«ПРОВ»

7.3 Определение метрологических характеристик

  • 7.3.1 Определение диапазона амплитуды входного напряжения и допускаемой относительной погрешности коэффициента преобразования

  • 7.3.1.1 Собрать схему измерений в соответствии с рисунком 1.

  • 7.3.1.2 Соединить с помощью ВОЛС преобразователь ПИП и блок БФП. Разъём «ВЫХОД» БФП подключить к входу 1 МОм канала 2, выход калибратора 5522А подключить к входу 1 МОм канала 1 осциллографа и входу ПИП.

  • 7.3.1.3 Установить органы управления ПМИН-4К в соответствии с таблицей 4.

  • 7.3.1.4 Включить и прогреть применяемые СИ в соответствии с эксплуатационной документацией.

  • 7.3.1.5 Органами регулировки осциллографа добиться устойчивого изображения импульса калибровки.

  • 7.3.1.6 Произвести подстройку резистором «ПРОВЕР», вынесенным на корпус БФП, значение по индикатору 99.

  • 7.3.1.7 Выключить тумблер «ПРОВЕР», резистором «0» установить значение по индикатору 00.

  • 7.3.1.8 При включении тумблера «ПРОВЕР» на индикаторе должно отобразиться 99.

  • 7.3.1.9 При необходимости повторить операции в соответствии с 7.3.1.6 - 7.З.1.8.

  • 7.3.1.10 Собрать схему измерений в соответствии с рисунком 1.

  • 7.3.1.11 Соединить с помощью ВОЛС преобразователь ПИП и блок БФП. Разъём «ВЫХОД» БФП подключить к входу 1 МОм канала 2, выход калибратора 5522А подключить к входу 1 МОм канала 1 осциллографа и входу ПИП.

  • 7.3.1.12 Установить органы управления ПМИН-4К в соответствии с таблицей 4.

  • 7.3.1.13 Перевести осциллограф в режим автоматического измерения среднего значения входного сигнала.

  • 7.3.1.14 Установить канал измерения на БФП «1».

  • 7.3.1.15 Установить тумблер «Д1, Д2» в положение «1», что соответствует первому диапазону измерений.

  • 7.3.1.16 С калибратора 5522A последовательно подать на вход ПИП значения напряжения постоянного тока: 0,003; 0,01; 0,05; 0,1; 0,15; 0,18; 0,2 мВ.

  • 7.3.1.17 С помощью осциллографа провести измерения значений напряжения постоянного тока на выходе БФП. Измеренные значения занести в протокол.

  • 7.3.1.18 Коэффициент преобразования входного напряжения Кп, В/мкВ, определить по формуле

Кп = Ц*-,                            (1)

U вх.

где ивых.. - измеренное значение напряжения постоянного тока на выходе БФП, В;

Uex. - значение напряжения постоянного электрического тока на входе ПИП, мкВ.

  • 7.3.1.19 Относительную погрешность коэффициента преобразования di%, определить по формуле

6f = Кп. ~ КN 100, (2) KN

где Kni - i-й коэффициент преобразования входного напряжения, вычисленный по формуле (1), В/мкВ;

KN - номинальный коэффициент преобразования: KN= 10000 В/мкВ для диапазона «1»; KN=100 В/мкВ для диапазона «2».

  • 7.3.1.20 Установить тумблер «Д1,  Д2» в положение «2», что

соответствует второму диапазону измерений.

  • 7.3.1.21 Перед началом измерений на втором диапазоне повторить операции в соответствии с 7.3.1.6 - 7.3.1.9.

  • 7.3.1.22 С калибратора 5522А последовательно подать на вход ПИП значения постоянного электрического тока: 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 15,0; 18,0; 19,0 мВ.

  • 7.3.1.23 Повторить операции в соответствии с 7.3.1.17 - 7.3.1.19 для второго диапазона.

  • 7.3.1.24 Повторить измерения в соответствии с 7.3.1.15 - 7.3.1.23 для остальных измерительных каналов.

  • 7.3.1.25 Результаты поверки ПМИН-4К считать положительными, если относительная погрешность коэффициента преобразования входного напряжения находится в пределах ± 15 %.

7.3.2 Определение времени нарастания переходной характеристики

  • 7.3.2.1 Установить органы управления ПМИН-4К в соответствии с таблицей 4.

  • 7.3.2.2 Собрать схему измерений в соответствии с рисунком 2.

7.3.2.1 Соединить с помощью ВОЛС преобразователь ПИП и блок БФП. Разъём «ВЫХОД» БФП подключить к входу 50 Ом канала 2, выход калибратора осциллографов 9500В подключить к входу 50 Ом канала 1 осциллографа и входу «1» ПИП.

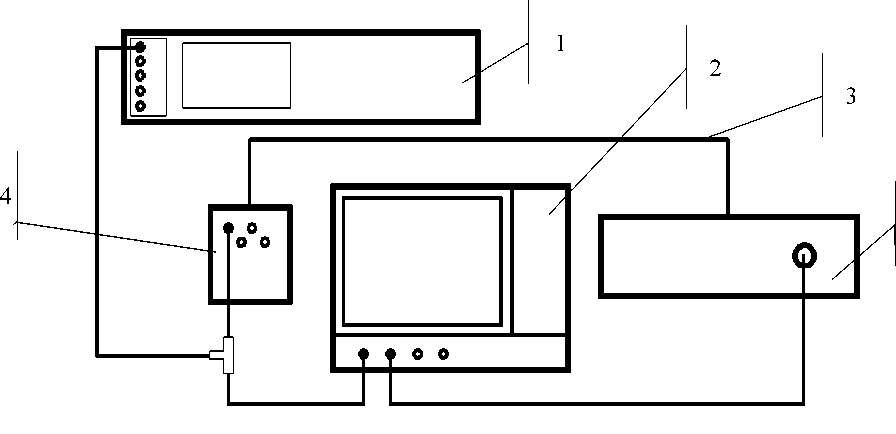

  • 1 - калибратор осциллографов 9500В;

  • 2 - осциллограф цифровой запоминающий WaveRunner HRO 66Zi;

  • 3 - ВОЛС;

  • 4 - ПИП;

  • 5 - БФП

Рисунок 2

  • 7.3.2.2  Включить и прогреть средства измерений в соответствии с эксплуатационной документацией.

  • 7.3.2.3  Установить тумблер «Д1, Д2» в положение «2».

  • 7.3.2.4  С калибратора 9500В подать на вход ПИП сигнал в режиме формирования импульсов с малым временем нарастания (например 0,5 мкс) амплитудой 10 мВ.

  • 7.3.2.5  Органами регулировки осциллографа добиться устойчивого изображения импульса.

  • 7.3.2.6  Установить на осциллографе режим автоматического измерения фронта импульсного сигнала по уровню 0,1 - 0,9 от уровня установившегося значения амплитуды сигнала.

  • 7.3.2.7  Занести измеренные значения в протокол.

  • 7.3.2.8  Повторить измерения в соответствии с 7.3.2.4 - 7.3.2.7 для остальных измерительных каналов.

  • 7.3.2.9  Результаты проверки считать положительными, если полученные значения измерений времени нарастания переходной характеристики не превышают 12,3 мс.

8 Оформление результатов поверки
  • 8.1  При положительных результатах поверки оформляют свидетельство о поверке ПМИН-4К по форме, установленной в действующих нормативных документах. Знак поверки наносится на свидетельство о поверке.

  • 8.2  ПМИН-4К, не прошедший поверку, к применению не допускают. На него выдают извещение о непригодности по форме, установленной в действующих нормативных документах.

4

5

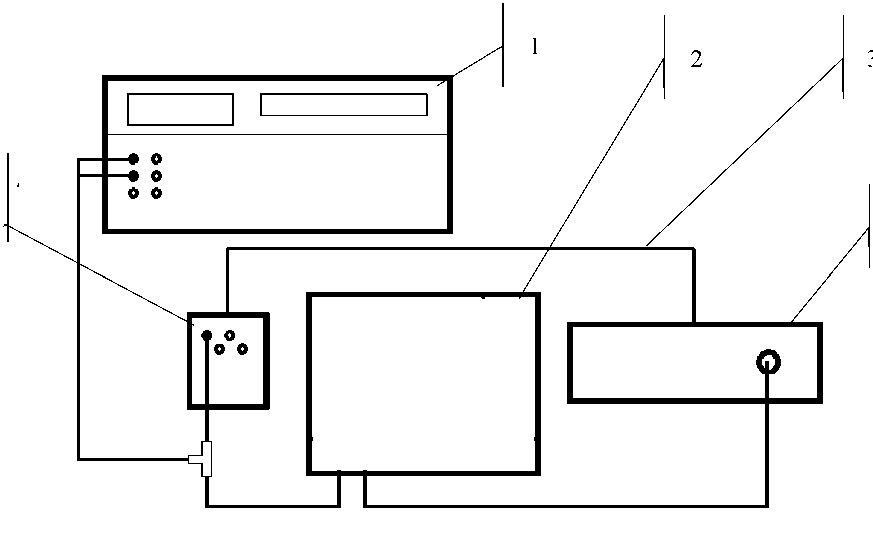

  • 1 - калибратор многофункциональный Fluke 5522A;

  • 2 - осциллограф цифровой запоминающий WaveRunner HRO 66Zi;

  • 3 - ВОЛС;

4 - ПИП;

5 - БФП

f f о о

9
