Методика поверки «ГСИ. Комплексы измерительные вычислительные проверки параметров блоков релейных СИРБК» (МП 0246-2020)

УТВЕРЖДАЮ

Заместитель

Ю.М. Суханов

инициалы, фамилия

директора

по метрологии, по обеспечению «УРАЛТЕСТ»

Государственная система обеспечения единства измерений

Комплексы измерительные вычислительные проверки параметров блоков релейных СИРБК

Методика поверки

2020 г.

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

• 2 ОПЕРАЦИИ ПОВЕРКИ

• 3 СРЕДСТВА ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6 УСЛОВИЯ ПОВЕРКИ

• 7 ПОДГОТОВКА К ПОВЕРКЕ

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Настоящая методика поверки (далее - методика) распространяется на комплексы измерительные вычислительные проверки параметров блоков релейных СИРБК (далее - комплекс или СИРБК) и устанавливает методы и средства первичной и периодической поверки.

Комплекс подлежит поверке с периодичностью - один раз в два года.

• 2.1 При проведении поверки стенда должны быть выполнены операции,

приведенные в таблице 1. Таблица 1

2.2 Поверка прекращается при получении отрицательного результата по любому из

пунктов таблицы 1.

• 3.1 При проведении поверки применяются средства измерений, указанные

в таблице 2.

Таблица 2

Продолжение таблицы 2

3.2 Допускается использование других средств поверки с аналогичными характеристиками, обеспечивающих определение метрологических характеристик (далее - MX) поверяемых средств измерений с требуемой точностью.

• 4.1  Поверка должна осуществляться лицами, аттестованными в качестве поверителей в установленном порядке.

• 4.2 Персонал, проводящий поверку, должен быть ознакомлен с руководством по эксплуатации стенда и настоящей методикой поверки.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, а также требования безопасности, изложенные в эксплуатационных документах на комплекс и применяемые средства измерений.

При проведении поверки должны соблюдаться следующие условия:

Поверяемый комплекс и используемые при поверке средства измерений должны быть исправны, поверены и подготовлены к работе в соответствии с требованиями, изложенными в их эксплуатационной документацией.

• 8 Проведение поверки

• 8.1.1 При внешнем осмотре должно быть установлено:

• -   соответствие комплектности и маркировки комплекса требования эксплуатационной документации;

• - отсутствие механических повреждений корпуса комплекса, измерительных шкал, разъемов.

• 8.1.2 Результаты поверки по данному пункту считать положительными, если обеспечивается выполнение всех вышеперечисленных требований.

• 8.2 Опробование

  • 8.2.1 Включить питание ПК, а затем блока измерительного СИРБК. При этом должна произойти загрузка операционной системы ПК. Запустить программу ИВК СИРБК.

  • 8.2.2 Если при включенном измерительном блоке и соединенном шнуром СОМ (USB) появляется сообщение «Не могу установить связь со стендом. Необходимо включить измерительный блок, или установить СОМ порт. После чего перезапустить программу», то провести тестирование каналов «СИРБК», запустив программу «Тест коммутатора» как показано на рисунке 1.

    ■ СИРБК	□
    Выбор Проеерка Вид Сервис	Справка
    Исполнительная группа М	>	@Ёьасл
    Исполнительная группа МН	>
    Исполнителаная группа особая	>
    Исполнительная группа	>
    Наборная группа до 1586	>
    Наборная группа М с диодом	>
    Наборная группа М	>
    Наборная группа	>
    Служебные	>	ТестИССИРБк2
    Вваод	АЙ-Х	Тест коммутатора
    I                  'I

Рисунок 1 - Тестирование каналов ИВК СИРБК

8.2.3 После появления диалогового окна в соответствии с рисунком 2 нажать на кнопку «Проверка монтажа» открыть соответствующую панель.

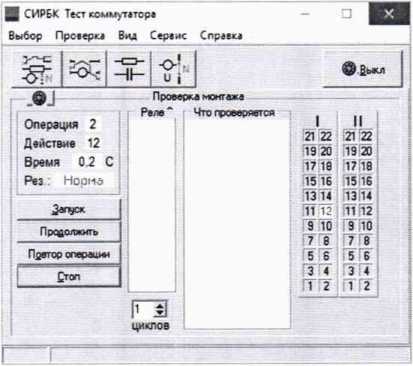

Рисунок 2 - Внешний вид окна «Проверка монтажа»

Нажать клавишей мыши по командной кнопке «Запуск» и следить за процессом тестирования.

При появлении на экране ПК соответствующих указаний, сначала отключить тестовую заглушку 0035-00-06 к разъемам кабеля 0035-00-04, а затем подключить её согласно подсказкам. После каждого действия следует щелкнуть клавишей мышки по командной кнопке «ПРОДОЛЖИТЬ».

Появление в диалоговом окне надписи «ПРОВЕРКА ОКОНЧЕНА», свидетельствует об окончании процесса тестирования.

8.2.4 Результаты поверки по данному пункту считать положительными, если обеспечивается выполнение всех вышеперечисленных требований.

8.3 Определение метрологических характеристик

Относительную погрешность измерений напряжения переменного тока частотой 50 Гц определяют методом непосредственного сличения комплекса с мультиметром цифровым Fluke 8845А (далее - мультиметр).

• 8.3.1.1 Собрать схему поверки в соответствии рисунком 3 и запустить программное обеспечение.

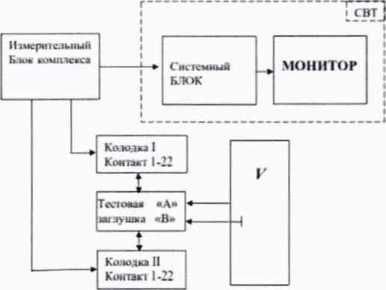

  Рисунок 3 - Схема измерений напряжения постоянного тока и переменного тока частотой 50 Гц

  • 8.3.1.2 По ходу выполнения программы последовательно устанавливать значения напряжения переменного тока по мультиметру: 10, 20, 30 В, снимая показания с мультиметра и комплекса, полученные результаты занести в протокол поверки.

  • 8.3.1.3 Рассчитать и занести в протокол поверки для каждого измеренного значения по п. 8.3.1.2 значения относительной погрешности измерений напряжения переменного тока частотой 50 Гц, %, по формуле

  Ui-Uz

  8 = —---100,

где Ui - показание комплекса при заданном значении напряжения, В;

U2 - показание мультиметра при заданном значении напряжения, В.

8.3.1.4 Результаты поверки считать положительными, если для каждого результата измерений значения относительной погрешности напряжения переменного тока частотой 50 Гц не превышают пределов допускаемой относительной погрешности ±1,5%.

Относительную погрешность измерений напряжения переменного тока частотой 50 Гц определяют методом непосредственного сличения комплекса с мультиметром.

• 8.3.2.1 Собрать схему поверки в соответствии с рисунком 4.



А - мультиметр

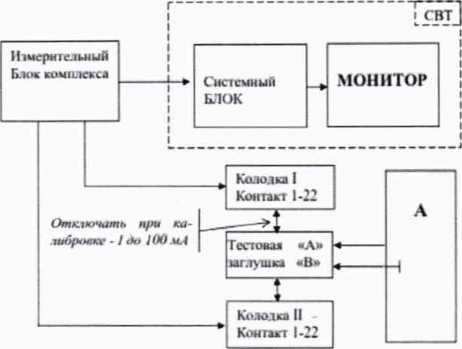

Рисунок 4 - Схема измерений силы постоянного и переменного тока частотой 50 Гц

• 8.3.2.2 В меню программы выбрать «Выбор» - «Служебные» - «Тест ИС СИРБК». По ходу выполнения программы последовательно устанавливать значения силы переменного тока по мультиметру: 0,01, 0,02, 0,05, 0,1, 0,3 А. Снимая показания с мультиметра и комплекса, результаты занести в протокол поверки.

• 8.3.2.3  Рассчитать и занести в протокол поверки значение относительной погрешности измерений силы переменного тока частотой 50 Гц для каждого значения переменного тока по п.8.3.2.2, %, по формуле

И -12

6 =--100 %

12

(2) где II - показание комплекса при заданном значении силы переменного тока, А;

12 - показание мультиметру при заданном значении силы переменного тока, А.

• 8.3.2.4 Результаты поверки считать положительными, если для каждого результата измерений значения относительной погрешности измерений силы переменного тока частотой 50 Гц не превышают пределов допускаемой относительной погрешности ±1,5%.

Относительную погрешность измерений силы постоянного тока определяют методом непосредственного сличения комплекса с мультиметром.

• 8.3.3.1  Собрать схему измерений силы постоянного тока в соответствии с рисунком 4. Колодка I должна быть отключена от тестовой заглушки при измерении постоянного тока до 100 мА.

• 8.3.3.2 В меню программы выбрать «Выбор» - «Служебные» - «Тест ИС СИРБК» и по ходу выполнения программы последовательно устанавливать значения силы постоянного тока по мультиметру: 0,01, 0,02, 0,05, 0,1, 0,2, 0,5 А. Снимая показания с мультиметра и комплекса, результаты занести в протокол поверки.

• 8.3.3.3  Рассчитать и занести в протокол поверки значение относительной погрешности измерений силы постоянного тока для каждого значения, %, по формуле

11 -1₂ 5т =----- -100,

к

где Ii - показание комплекса при заданном значении силы постоянного тока, А;

12 - показание мультиметра при заданном значении силы постоянного тока, А.

8.3.3.6 Результаты поверки считать положительными, если для каждого результата измерений значения относительной погрешности измерений силы постоянного тока не превышают пределов допускаемой относительной погрешности ±1,0 %.

Относительную погрешность измерений напряжения постоянного тока определяют методом непосредственного сличения комплекса с мультиметром.

• 8.3.4.1 Собрать схему измерений напряжения постоянного тока в соответствии с рисунком 3.

• 8.3.4.2 В меню программы выбрать «Выбор» - «Служебные» - «Тест ИС СИРБК» и по ходу выполнения программы последовательно устанавливать значения напряжения постоянного тока по мультиметру: 5, 10, 20, 50 В. Снимая показания с калибратора и комплекса, результаты занести в протокол поверки.

• 8.3.4.3  Рассчитать и занести в протокол поверки значение относительной погрешности измерений напряжения постоянного тока для каждого значения напряжения по п.8.3.4.2, %, по формуле (1).

• 8.3.4.4 Результаты поверки считать положительными, если для каждого результата измерений значения относительной погрешности измерений напряжения постоянного тока не превышают пределов допускаемой относительной погрешности ±1,0%.

Относительную погрешность измерений длительности интервалов времени определяют методом непосредственного сличения комплекса с калибратором универсальным Н4-11 (далее - калибратор).

• 8.3.5.1 Собрать схему измерений длительности интервалов времени в соответствии                     с рисунком 5.

г------------------------1-----------

I свт

I                                                                                                                                          <-----

К - калибратор

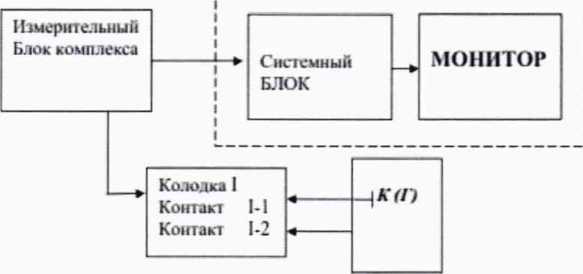

Рисунок 5 - Схема измерений длительности интервалов времени

• 8.3.5.2 Запустить программное обеспечение, в меню программы выбрать «Вид» -«Секундомер». По ходу выполнения программы последовательно устанавливать значения интервалов времени по калибратору: 0,2, 0,5, 1, 5, 10 с. Снимая показания с калибратора и комплекса, результаты занести в протокол поверки.

• 8.3.5.3 Рассчитать и занести в протокол поверки значение относительной погрешности измерений длительности интервалов времени для каждого значения по п.8.3.5.2, %, по формуле

Cl -12

53 =--100

12

(4)

где tl - измеренное значение времени по секундомеру комплекса, с;

t2 - показание по калибратору, с.

• 8.3.5.4 Результаты поверки считать положительными, если для каждого результата измерений значения относительной погрешности измерений длительности интервалов времени не превышают пределов допускаемой относительной погрешности ±1,0 %.

Относительную погрешность измерений электрического сопротивления определяют методом непосредственного сличения комплекса с магазином электрического сопротивления Р4830/1 (далее - магазин сопротивления).

• 8.3.6.1 Собрать схему измерений, приведенную на рисунке 6.

Измерительный Блок комплекса

М - магазин сопротивления

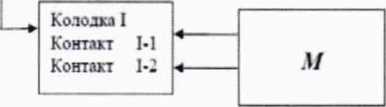

Рисунок 5 - Схема измерений электрического сопротивления

• 8.3.4.2 В меню программы выбрать «Выбор» - «Служебные» - «Тест ИС СИРБК» и по ходу выполнения программы последовательно с помощью магазина сопротивления поочередно устанавливать значения сопротивления: 50, 100, 200, 500, 1000, 2000, 5000 Ом. Снимая показания с магазина сопротивления и комплекса, результаты занести в протокол поверки.

• 8.3.4.3 Рассчитать и занести в протокол поверки значение относительной погрешности измерений электрического сопротивления для каждого значения по п.8.3.4.2, %, по формуле

6 =(Ri-R₂)/R2*100 %,                                    (5)

где Ri - измеренное комплексом значение сопротивления, Ом;

R.2 - значение сопротивления, установленное на магазине сопротивления, Ом.

Полученные результаты занести в протокол поверки.

• 8.3.4.4 Результаты поверки считать положительными, если для каждого результата измерений значения относительной погрешности измерений электрического сопротивления не превышают пределов допускаемой относительной погрешности ±1,0%.

• 9.1 Результаты поверки оформляются протоколом свободной формы.

• 9.2 При положительных результатах первичной поверки комплекса делается отметка в паспорте и производится электронная регистрация результатов оформления поверки средств измерений в Федеральном информационном фонде по обеспечению единства измерений.

• 9.3  При положительных результатах периодической поверки комплекса производится электронная регистрация результатов оформления поверки средств измерений в Федеральном информационном фонде по обеспечению единства измерений и, по заявлению заказчика, на комплекс выдается свидетельство о поверке стенда.

• 9.4 При отрицательных результатах поверки комплекса, производится электронная регистрация результатов оформления поверки средств измерений в Федеральном информационном фонде по обеспечению единства измерений и, по заявлению заказчика, на комплекс выдается извещение о непригодности, ранее выданное свидетельство о поверке аннулируется.
