УТВЕРЖДАЮ

Заместитель директора ФГУП «вниимс»

ПРИБОРЫ КОРРЕКЦИИ И СРАВНЕНИЯ ПКС-1

Методика поверки

МП 206.1-003-2018

г. Москва

2018

Настоящая методика поверки распространяется на приборы коррекции и сравнения ПКС-1 (далее - приборы), изготавливаемые ООО «ABM-Энерго», г. Москва, и устанавливает методы и средства их первичной и периодической поверки.

На поверку представляются приборы, укомплектованные в соответствии с паспортом, и комплект следующей технической и нормативной документации:

  • - паспорт;

  • - руководство по эксплуатации;

  • - методика поверки.

Интервал между поверками - 1 год.

Периодическая поверка приборов в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления владельца приборов, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

1 НОРМАТИВНЫЕ ССЫЛКИ

РМГ 51-2002 «ГСП. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержден Приказом Минпромторга России от 02.07.2015 г. № 1815;

ПР 50.2.012-94 «ГСП. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Системы вентиляционные. Методы аэродинамических испытаний»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Г лавгосэнергонадзором.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 Поверка проводится в объеме и в последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках устройства

Наименование операции

Номер пунк-та методики поверки

Проведение операции

первичная поверка

периодическая поверка

1 Внешний осмотр

8.1

Да

Да

2 Опробование

8.2

Да

Да

3 Определение относительной погрешности измерений напряжения переменного тока

8.3

Да

Да

4 Определение абсолютной основной погрешности измерений частоты переменного тока

8.4

Да

Да

5 Определение абсолютной основной погрешности измерений относительной разности значений напряжений переменного тока по двум каналам

8.5

Да

Да

Наименование операции

Номер пункта методики поверки

Проведение операции

первичная поверка

периодическая поверка

6 Определение абсолютной основной погрешности измерений абсолютной разности фаз двух напряжений

8.6

Да

Да

7 Определение абсолютной основной погрешности измерений электрического сопротивления в температурном эквиваленте

8.7

Да

Да

8 Определение абсолютной основной погрешности измерений силы постоянного тока на входах “4-20мА”

8.8

Да

Да

3. СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки устройства должны применяться основные и вспомогательные средства, указанные в таблицах 2 и 3.

Таблица 2 - Основные средства поверки

Наименование

Требуемые технические характеристики

Рекомен-дуемый тип

Ко-ли-че-ство

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

1

2

3

4

5

6

Калибратор электрической мощности

до 120 В

0-359,99° до 500 Гц

Относительная, % ± [0,5+0,05(UH/U-l)J 1,0° 0,01 Гц

РЕТОМ-51

1

8.2, 8.3,

8.4, 8.5,

8.6

Прибор электроизмерительный эталонный многофункциональный

до 120 В от 40 до 70

Гц от 0 до 360°

Относительная, % £[0,01+0,002(1,2- UH/U-1)1 Абсолютная, Гц ±0,001 Абсолютная, минут ±0,6

Энергомонитор-3.1 КМ

1

8.2, 8.3,

8.4, 8.5,

8.6

Калибратор токовой петли

От 0 до 24 мА

Абсолютная, мА ±(0,0001 -1+0,002).

Fluke 709/709Н

1

8.8

Магазин сопротивлений

50..200 Ом

±0,02%

Р4831-М1

1

8.7

Таблица 3 -Вспомогательные средства поверки

Измеряемая

величина

Диапазон измерений

Класс точности, погрешность

Тип средства измерений

Температура

от 0 до 50 °C

±1 °C

Термометр   ртутный    стеклянный

лабораторный ТЛ-4

Давление

от 80 до 106 кПа

±200 Па

Барометр-анероид метеорологический

БАММ-1

Влажность

от 10 до 100 %

±1 %

Психрометр аспирационный М-3 4-М

Сопротивление изоляции

0-20 ГОм

±2,5 %

Мегаомметр Ф4101

  • 3.2 Для проведения поверки допускается применение других средств, не приведенных в таблице 2, при условии обеспечения ими необходимой точности измерений.

  • 3.3 Контрольно-измерительная аппаратура и средства поверки, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке, калибровке или аттестаты.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают поверителей из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство пользовате-ля/руководство по эксплуатации на аппараты, имеющих стаж работы по данному виду измерений не менее 1 года.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правил эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

  • 6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

6.1 Поверка преобразователей должна проводиться при нормальных условиях при-

менения:

• температура окружающей среды, °C

от +15 до +25;

• атмосферное давление, кПа

от 84 до 106;

• относительная влажность воздуха, %

от 30 до 80.

  • 6.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при поверке ±22 В. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 32144-2013.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 7.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на приборы и входящих в его комплект компонентов.

  • 8 МЕТОДЫ ПОВЕРКИ

8Л Внешний осмотр

При проведении внешнего осмотра устанавливают соответствие прибора следующим требованиям:

  • - комплектность должна соответствовать данным, приведенным в руководстве по эксплуатации;

  • - все разъемы, клеммы и измерительные провода не должны иметь повреждений, следов окисления и загрязнений;

  • - маркировка и функциональные надписи должны читаться и восприниматься однозначно;

  • - наружные поверхности корпуса, разъемы, соединительные кабели и органы управления не должны иметь механических повреждений и деформаций, которые могут повлиять на работоспособность прибора.

При несоответствии по вышеперечисленным позициям прибор бракуется и направляется в ремонт.

  • 8.2 Опробование

8.2.1 Проверка сопротивления изоляции
  • 8.2.1.1 Проверка сопротивления изоляции проводится с помощью мегаомметра испытательным напряжением 500 В в соответствии с ГОСТ 22261-94 между объединенными контактами «Ь» и «N» вилки кабеля питания прибора и общей точкой входных цепей (клемма «общ» на лицевой панели прибора).

  • 8.2.1.2 Результат поверки считать положительным, если сопротивление изоляции составляет не менее 20 МОм.

8.2.2 Проверка работоспособности поверяемого прибора
  • 8.2.2.1 Выполните подготовительные операции в следующей последовательности:

  • - разместите измерительные приборы на удобном для проведения работ месте;

  • - заземляющие клеммы измерительных приборов и проверяемого устройства соедините проводом с контуром заземления.

  • 8.2.2.2 Для проведения опробования и поверки прибора соберите схему, показанную на рисунке 1. На магазине сопротивлений установите сопротивление 100,0 Ом. Тумблер S1 схемы поверки установите в положение 1.

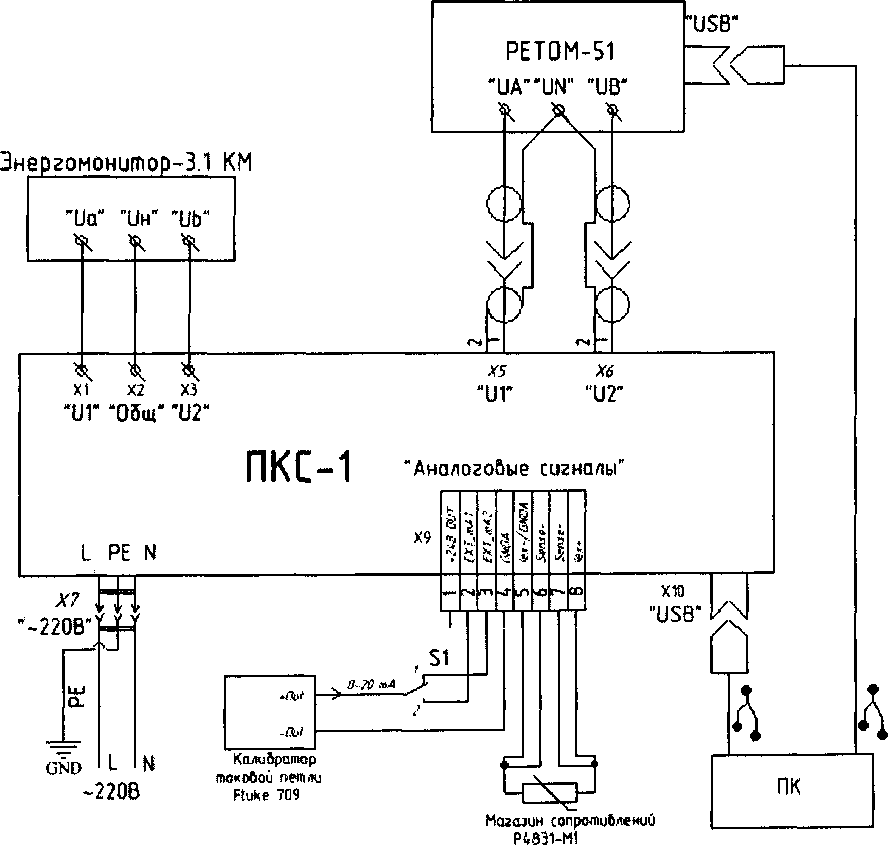

Рисунок 1 - Схема поверки прибора ПКС-1

  • 8.2.2.3 Включите прибор клавишным выключателем «Питание». На верхней панели прибора должен засветиться индикатор «Питание», на жидкокристаллическом индикаторе

(ЖКИ) на лицевой панели прибора должна появиться заставка с фирменным логотипом «ABM-ЭНЕРГО», через 3-4 секунды заставка должна смениться индикацией главного меню:

  • - Настройка прибора

  • - Поверка внешнего ТН/ДН

  • - Измерения

Индикатор «Работа» на верхней панели должен войти в режим мигания с интервалом около 2с.

  • 8.2.2.4 Нажатием клавиши «ENT» на клавиатуре прибора войдите в режим «Настройка прибора», в этом режиме выберите опцию «Дата/время». По показаниям прибора проверьте правильность показаний текущих значений даты и времени, и если нужно, откорректируйте их.

  • 8.2.2.5 Нажатием клавиши «ESC» вернитесь в режим настройки прибора и выберите опцию «конфигурация». Клавишей «ENT» переведите прибор в режим конфигурирования аналоговых входов. В этом режиме выберите опцию «Датчик температуры». Убедитесь, что в строке «Канал» выбран канал «Ptl00», в строке «W100» задано значение 1,385.

  • 8.2.2.6 В режиме «конфигурация» выберите опцию «датчик влажности», задайте для этого датчика канал «А2», значение влажности для тока 4мА 0%, для тока 20 мА - 100%. Вернитесь в окно «конфигурация», выберите опцию «сохранить конфигурацию», нажмите клавишу «ENT» и в новом окне выберите опцию «Да» и еще раз нажмите «ENT».

  • 8.2.2.7 Нажатиями клавиши «ESC» вернитесь в главное меню, нажатиями клавиши «|» выберите режим «Измерения» и клавишей «ENT» переведите прибор в этот режим. В верхней строке первого блока измеряемых параметров значение температуры микроконтроллера Тмк должно превышать значение фактической температуры окружающей среды на величину от +7 до +11 °C. Индицируемое во второй строке напряжение аккумуляторной батареи должно лежать в пределах от 1,8 до 3,6 В. Показываемая в третьей строке температура окружающей среды должна составлять (0±0,5) °C, а в четвертой строке должны индицироваться символы «****».

  • 8.2.2.8 Включите калибратор Fluke 709 и задайте на нем силу постоянного тока 12 мА. В параметре «Нокр» вместо символов «****» должно появиться значение (50±1) %.

  • 8.2.2.9 Вернитесь в главное меню, задайте режим конфигурирования, выберите опцию «Датчик температуры» и задайте канал измерения «А1», значения температуры при токе 4мА - минус 50 °C, при токе 20 мА - плюс 50 °C. Сохраните эту конфигурацию, войдите в режим «Измерения». В строке Токр должны появиться символы «****». Переключите тумблер S1 схемы испытаний в положение 2. Параметр Токр должен принять значение (0±0,5) °C, а параметр Нокр - «****».

  • 8.2.2.10 Нажатием клавиши «|» вызовите индикацию второго блока измеряемых параметров (Ulrms, U2rms, dUrms,). Отображаемые значения напряжений не должны превышать 0,2 В, а параметры dUrms и F - «****». Включите питание калибратора РЕТОМ-51, задайте на нем режим ручного управления выходами, установите напряжение на выходах UA и UB 57,74В с углом 0° между ними и частотой 51 Гц. Включите выходы РЕТОМ. Интервал мигания индикатора «Работа» на верхней панели ПКС-1 должен сократиться до 1 с. Измеренные значения напряжений Ulrms, U2rms на экране ЖКИ должны составить (57,74±0,1) В, значение dUrms - должно быть менее ±0,05 %, а значение частоты F - (51±0,05) Гц.

  • 8.2.2.11 Для проверки обмена данными с персональным компьютером (ПК) включить ПК и запустить на нем программу ПКДН-сервис МР. В появившемся главном окне программы «ПКДН-сервис» нажать на кнопку или в опции главного меню «Главное» нажать «Соединение». В всплывающем окне со списком доступных абонентов USB (Рисунок 2) выбрать устройство с кодом производителя VEN_c251 DEV_3505 (в правой части кода устройства высвечивается серийный номер найденного ПКС-1, на рисунке 2 -SN_000A 10000001) и нажать клавишу «Далее):

ЕЗ

i ■ ■ Ж.4Я tn.W» Sijk

I SW.5S8 Otv.WOi Ж.Л

! •' WN.4»C«VJ»M 3«> j ■ Wi.458 ov®i Ж.» I . ».e oevjwsi sh_A

да*_«я ccvjwj 5h>

■ nw.rtsiMvjTO ж.ткннве

• «Bt.cJSlOevJSlWSNJWeAWOOOOOl

Рисунок 2 - Список доступных абонентов USB

При успешном установлении связи программа открывает поле «Информация» рабочего меню и отображает характеристики аппаратуры и ПО прибора, как показано на рисунке 3.

|j|mN-$ervice-M vl.0.72

■BhsuSsM*--» ■  ... —..... —_______ ___

Главное Настройки О программе Работа без прибора

Информажя

Конфигурирован*

Поверка внешнего ДН/ГН .

пкдн

Серийный номер устройства: 1 Версия ПО: 0.0-0001

КС конфигурации: 0x9263d53f

Последний сброс Охе Количество сбросов: О ИД процессора: 383833373036511433001С Тип базовой платы: al Серийный номер базовой платы: 1 Аппаратная версия базовой платы: Тил мезонинной платы: Серийный номер мезонинной платы: Аппаратная версия мезонинной платы:

1.0-0000 о о 0.0-0000

Рисунок 3 - Меню «Информация»

8.2.3 Проверка номера версии программного обеспечения

Проверку номера версии программного обеспечения проводят чтением номера версии встроенного в прибор ПО в режиме п.8.2.2.11.

Результаты считаются удовлетворительными, если номер версии программного обеспечения не ниже, чем 1.04.001.

8.3 Определение относительной погрешности измерений напряжения переменного тока
  • 8.3.1 Соберите схему, приведенную на рисунке 1.

  • 8.3.2 В окне программы «ПКДН-сервис» войдите в режим «измерения» и выберите вкладку «Uin» и нажмите клавишу «запустить чтение аналоговых сигналов», как показано на рисунке 4.

  • 8.3.3 В качестве измеренных значений напряжений и их разности фиксировать значения параметров UefNat_filtl, UefNat_filt2 и 8Urms.

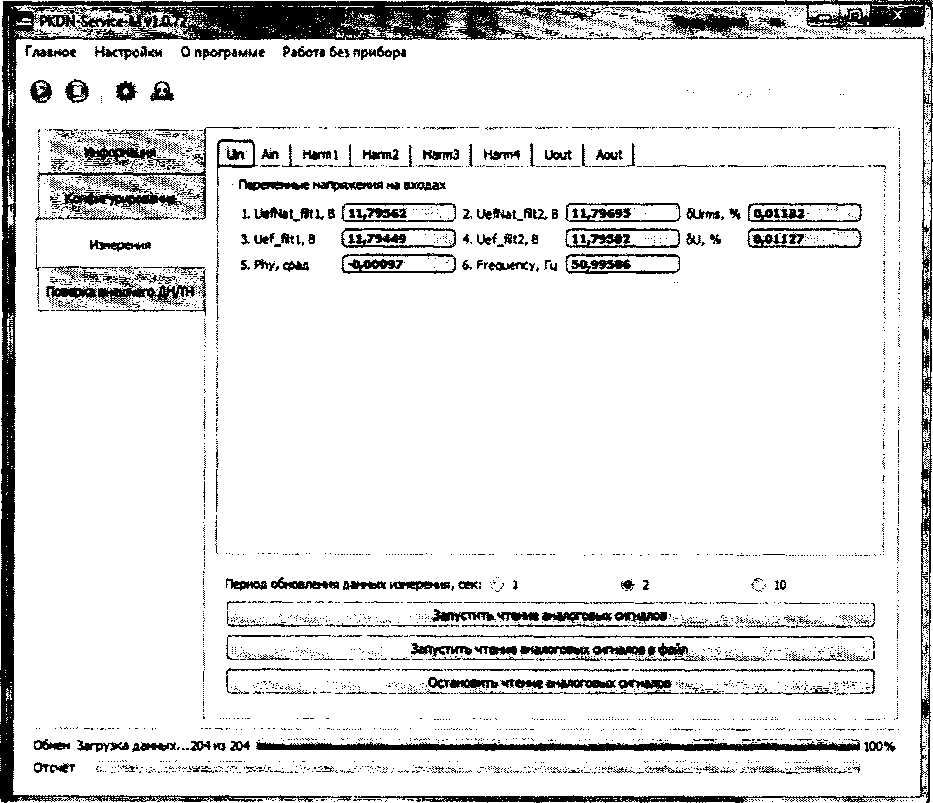

Рисунок 4 - Окно отображения измеряемых параметров переменных напряжений программой «ПКДН-сервис»

  • 8.3.4 Последовательно выполняя операции согласно п.8.2.2.10, и задавая значения напряжений Ul, U2, частоты и разности фаз между напряжениями в соответствии таблицей 4, снимите показания прибора ПКС-1 и эталонного прибора «Энергомонитор-3.1 КМ» и занесите их в таблицу 5.

  • 8.3.5 Вычислите относительные погрешности измерения напряжений U1 и U2 по формуле SUi=100( Uin/Ui3T-l), где Uin - показания прибора ПКС-1,1Лэт - показания эталонного прибора. Занесите значения погрешностей в таблицу 5.

Таблица 4

Номер строки

Напряжение

U1,B

Напряжение

U2, В

Фазовый угол между напря

жениями U1 иU2,... 0

Частота, Гц

1

11,5

11,5

0

51

2

29,0

29,0

0

51

3

46,2

46,2

0

51

4

57,7

57,7

0

51

5

69,3

69,3

0

51

6

57,7

57,7

0

40

7

57,7

57,7

0

70

8

57,7

57,7

0

50

9

57,7

57,7

20,0

50

10

57,7

57,7

340,0

50

И

57,7

46,2

0

50

Номер строки

Напряжение

Ш,В

Напряжение

U2, В

Фазовый угол между напряжениями U1 и U2,... 0

Частота, Гц

12

69,3

57,7

0

50

13

11,5

19,92

0

51

14

29,0

50,23

0

51

15

46,2

80,02

0

51

16

57,7

99,94

0

51

17

69,3

120,03

0

51

Таблица 5

№ строки по табл. 4

Параметр

значение по

ПКС-1,В

значение по эталонному прибору,В

погрешность

допуск

1

U1,B

8U1=

8доп =±0,1%

U2, В

3U2=

8доп=±0,1%

8U, %

3Ku=

8доп=±0,05%

ф, мин

Дф =

Ддоп=±1,8 мин

F, Гц

AF=

Ддоп=±0,05 Гц

2

U1,B

3U1=

бдоп =±0,1%

U2, В

8U2=

8доп=±0,1%

3U, %

8Ku=

Здоп=±0,05%

ф, мин

Дф -■

Ддоп=±1,8 мин

F, Гц

AF=

Ддоп=±0,05 Гц

3

U1,B

8U1=

8доп =±0,1%

U2, В

3U2=

8доп=±0,1%

6U, %

8Ku=

8доп=±0,05%

ф, мин

Дф =

Ддоп=±1,8 мин

F, Гц

AF=

Ддоп=±0,05 Гц

4

U1,B

5U1=

Здоп =±0,1%

U2, В

8U2=

8доп=±0,1%

3U, %

8Ku=

8доп=±0,05%

ф, мин

Дф =

Ддоп=±1,8 мин

F, Гц

AF=

Ддоп=±0,05 Гц

5

Ш,В

8U1=

8доп =±0,1%

U2, В

8U2=

8доп=±0,1%

8U, %

8Ku=

6доп=±0,05%

ф, мин

Дф =

Ддоп=±1,8 мин

F, Гц

AF=

Ддоп=±0,05 Гц

6

U1,B

3U1=

Здоп =±0,1%

U2, В

8U2=

8доп=±0,1 %

3U, %

8Ku=

8доп=±0,05%

ф, мин

Дф =

Ддоп=±1,8 мин

F, Гц

AF=

Ддоп=±0,05 Гц

7

U1,B

8U1=

Здоп =±0,1%

U2, В

8U2=

8доп=±0,1%

3U, %

3Ku=

8доп=±0,05%

ф, мин

Лф =

Ддоп=±1,8 мин

F, Гц

AF=

Здоп =±0,1 %

8

U1,B

8U1=

8доп=±0,1%

U2, В

8U2=

Здоп=±0,05%

8U, %

8Ku=

Ддоп=±0,05%

№ строки по табл. 4

Параметр

значение по

ПКС-1,В

значение по эталонному прибору,В

погрешность

допуск

ф, мин

Дф =

Ддоп=±1,8 мин

F, Гц

AF=

Ддоп=±0,05 Гц

9

U1,B

8U1=

8доп =±0,1%

U2, В

8U2=

8доп=±0,1%

8U, %

8Ku=

8доп=±0,05%

ф, мин

Дф =

Ддоп=±1,8 мин

F, Гц

AF=

Ддоп=±0,05 Гц

10

U1,B

8U1=

8доп =±0,1%

U2, В

8U2=

Здоп=±0,1%

8U, %

8Ku=

8доп=±0,05%

ф, мин

Дф =

Ддоп=±1,8 мин

F, Гц

AF=

Ддоп=±0,05 Гц

11

U1,B

8U1=

8доп =±0,1%

U2, В

8U2=

8доп=±0,1%

SU, %

6Ku=

8доп=±0,05%

ф, мин

Дф =

Ддоп=±1,8 мин

F, Гц

AF=

Ддоп=±0,05 Гц

12

U1,B

8U1=

8доп =±0,1%

U2, В

8U2=

8доп=±0,1%

8U, %

8Ku=

8доп=±0,05%

ф, мин

Дф =

Ддоп=±1,8 мин

F, Гц

AF=

Ддоп=±0,05 Гц

13

U1,B

8U1=

8доп =±0,2%

U2, В

8U2=

8доп=±0,2%

8U, %

8Ku=

8доп=±0,1%

ф, мин

Дф =

Ддоп=±1,8 мин

F, Гц

AF=

Ддоп=±0,05 Гц

14

U1,B

8U1=

8доп =±0,2%

U2, В

8U2=

8доп=±0,2%

8U, %

8Ku=

8доп=±0,1%

ф, мин

Дф =

Ддоп=±1,8 мин

F, Гц

AF=

Ддоп=±0,05 Гц

15

U1,B

8U1=

8доп =±0,2%

U2, В

8U2=

8доп=±0,2%

8U, %

8Ku=

8доп=±0,1%

ф, мин

Дф =

Ддоп=±1,8 мин

F, Гц

AF=

Ддоп=±0,05 Гц

16

U1,B

8U1=

8доп =±0,2%

U2, В

8U2=

8доп=±0,2%

8U, %

8Ku=

8доп=±0,1%

ф, мин

Дф =

Ддоп=±1,8 мин

F, Гц

AF=

Ддоп=±0,05 Гц

17

U1,B

8U1=

8доп =±0,2%

U2, В

8U2=

8доп=±0,2%

8U, %

8Ku=

8доп=±0,1%

ф, мин

Дф =

Ддоп=±1,8 мин

F, Гц

AF=

Ддоп=±0,05 Гц

  • 8.3.6 Результаты измерений считаются удовлетворительными, если погрешности 5U1 и 6U2 для всех комбинаций сигналов не превышают значений, указанных в графе «допуск» таблицы 5.

8.4 Определение абсолютной основной погрешности измерений частоты переменного тока
  • 8.4.1 По результатам измерений, занесенным в таблицу 5, вычислите абсолютные погрешности измерения частоты по формуле AF=FnKC - Fot.

  • 8.4.2 Результаты измерений считаются удовлетворительными, если значения погрешностей AF для всех комбинаций сигналов не превышают указанных в графе «допуск» таблицы 5.

8.5 Определение абсолютной основной погрешности измерений относительной разности значений напряжений переменного тока по двум каналам
  • 8.5.1 По результатам измерений, занесенным в таблицу 5, вычислите значения относительной разности напряжений, измеренной эталонным прибором Зиэт для комбинаций сигналов 1..12 по формуле 5иэт=100 (и2эт/ и1эт-1), для комбинаций сигналов 13..17 - по формуле 5иЭт=Ю0[и2эт/ (^31Лэт)-1].

  • 8.5.2 Для всех комбинаций сигналов вычислите и занесите в таблицу 5 погрешности измерений относительной разности значений напряжений 5Ku= SUnxc - 5иэт.

  • 8.5.3 Результаты измерений считаются удовлетворительными, если значения погрешностей ЗКи для всех комбинаций сигналов не превышают указанных в графе «допуск» таблицы 5.

8.6 Определение абсолютной основной погрешности измерений абсолютной разности фаз двух напряжений
  • 8.6.1 По результатам измерений, занесенным в таблицу 5, вычислите значения погрешности измерений абсолютной разности фаз двух напряжений по формуле Дф = фпке- Фэт. Измеренные эталонным прибором значения разности фаз в градусах пересчитывают в минуты по соотношению фэт[мин]=60* фэт[град]. Если программа «ПКДН-Сервис» отображает разность фаз «Phy» в сантирадианах (срад), пересчитать ее в минуты по соотношению фпкс[мин] = фпкс[срад]-60- 180/100/тг = 34,3775- фпкс[срад].

  • 8.6.2 Результаты измерений считаются удовлетворительными, если значения погрешностей Дф для всех комбинаций сигналов не превышают указанных в графе «допуск» таблицы 5.

8.7 Определение абсолютной основной погрешности измерений электрического сопротивления в температурном эквиваленте
  • 8.7.1 Соберите схему, приведенную на рисунке 1.

  • 8.7.2 Сконфигурируйте прибор на измерение температуры датчиком типа PtlOO в соответствии с п. 8.2.2.1.

  • 8.7.3 В окне измерений программы «ПКДН-Сервис» откройте вкладку «Aout», как показано на рисунке 5. В качестве измеренной температуры фиксируйте значения параметра Tamb.

Uin I Ain

I Harml J Harm 2 j НагтЗ J Harm4 j Uout

Aout

■p—......   ...... .  ___

| 1, Tmk, °C: (34,24712  ) 2. VBAT, B: (3,03178   ] 3. Tamb, °C; (24,71781 ] 4, Hamb, %: (***        )

Рисунок 5 - Окно отображения выходных величин вспомогательных аналоговых параметров программой «ПКДН-сервис»

  • 8.7.4 Устанавливая на магазине сопротивлений Р4831-М1 в соответствии со схемой, приведенной на рисунке 1 значения сопротивления в соответствии с таблицей 6, фиксируйте соответствующие этим сопротивлениям значения температуры, измеренные прибором. Занесите результаты измерения в соответствующую графу таблицы. Абсолютная погрешность измерения температуры определяется как разность расчетной и измеренной температуры.

Таблица 6 - Проверка характеристики тракта измерения температуры

№ п/п

Сопротивление магазина, Ом

Расчетная температура, °C

Wt =Rt/R0

Измеренная температура, °C

Погрешность, °C

1

80,75

-50

0,8075

2

84,60

-40

0,8460

3

88,45

-30

0,8845

4

92,30

-20

0,9230

5

96,15

-10

0,9615

6

100,00

+0

1,0000

7

103,85

+10

1,0385

8

107,70

+20

1,0770

9

111,55

+30

1,1155

10

115,40

+40

1,1540

И

119,25

+50

1,1925

  • 8.7.5 Результаты проверки считаются удовлетворительными, если погрешность измерения температуры находится в диапазоне ±0,5 °C.

8.8 Определение абсолютной основной погрешности измерений силы постоянного тока на входах “4-20мА”
  • 8.8.1 Соберите схему, приведенную на рисунке 1, установите тумблер S1 схемы испытаний в положение 2.

  • 8.8.2 В окне измерений программы «ПКДН-Сервис» откройте вкладку «Ain», как показано на рисунке 6.

    ' 1 ' ■

    Uin Ain

    1. Rt, Ом [109,63900

    Harml Напп2 НагтЗ [ НагпИ | Uout | Aout ]__

    3 2. EXTmAl, мА (0,00706          ) 3. EXTmA2, мА (0,00507

Рисунок 6 - Окно отображения входных величин вспомогательных аналоговых параметров программой «ПКДН-сервис»

  • 8.8.3 Включите калибратор токовой петли Fluke 709. Задайте последовательно на калибраторе значения силы постоянного тока 4,0, 12,0 и 20,0 мА, занесите результаты измерений в канале EXTmAl в таблицу 7 для тока II.

Таблица 7

Вход

Ток калибратора, мА

Значение по

ПКС-1,мА

Погрешность, мА

11

4,000

Д=

12,000

20,000

д=

Вход

Ток калибратора, мА

Значение по

ПКС-1, мА

Погрешность, мА

12

4,000

Д=

12,000

д=

20,000

д=

  • 8.8.4 Установите тумблер S1 схемы испытаний в положение 1. Повторите операции п.8.8.3 для тока на входе 12, считывая показания в канале ЕХТшА2 окна программы «ПКДН-сервис».

  • 8.8.5 Вычислите и занесите в таблицу 7 абсолютные погрешности измерений как разности между установленным на калибраторе значением и показаниями ПКС-1.

  • 8.8.6 Результаты измерений считаются удовлетворительными, если погрешность измерения токов лежит в пределах ±0,05 мА.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Положительные результаты поверки оформляются свидетельством о поверке согласно требованиям нормативных документов (НД) Федерального агентства по техническому регулированию и метрологии.

  • 9.2 Допускается вместо оформления свидетельства о поверке на корпус аппарата наносить оттиск поверительного клейма (пломбы) таким образом, чтобы гарантировалась невозможность вскрытия корпуса без нарушения целостности оттиска, а в паспорте в разделе «Поверка изделия в эксплуатации» наносить подпись поверителя и оттиск поверительного клейма.

  • 9.3 При отрицательных результатах свидетельство о поверке не выдается, ранее выданное свидетельство о поверке аннулируется, запись о поверке в паспорте на устройство гасится и выдается извещение о непригодности согласно требованиям НД Федерального

Рогожин С.Ю.

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»

Леонов А.В.

13

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
