• 13. ТЕХНИЧЕСКОЁ ОБСЛУЖИВАНИЁ

• 13.1.1. Профилактические работы производятся лицами, непосредственно эксплуатирующими прибор, для обеспечения его работоспособности в течение эксплуатации.

• 13.1.2. Профилактические работы включают в себя:

• — проверку состава комплекта прибора;

• — осмотр внешнего состояния прибора;

• — проверку общей работоспособности прибора.

• 13.1.3. Проверка состава прибора проводится путем сличения комплекта прибора с приведенным в п. 3.1.

• 13.1.4. Осмотр внешнего состояния прибора проводится один раз в год и после ремонта. Осмотр производится при вынутой из сети вилке шнура питания прибора.

Проверяется: крепление переключателей и тумблеров, плавность их действия и четкость фиксации, крепление разъемов и сетевой колодки прибора; состояние лакокрасочных и гальванических покрытий; исправность кабелей, придаваемых к прибору,

• 13.1.5. Проверка общей работоспособности прибора проводится перед измерениями. При этом прибор проверяется в режиме КОНТРОЛЬ в соответствии с п. 11.1.2.

• 13.1.6. Профилактические работы рекомендуется производить перед пёриодической поверкой прибора.

Настоящий раздел устанавливает методы и средства первичной и периодической поверок приборов производства, находящихся в эксплуатации, выпускаемых из ремонта). Межповерочный дической поверки — не более 6 месяцев.

При проведении поверки должны выполняться следующие операции.

• 14.1.1. Определение относительной погрешности и под

стройка частоты кварцевого генератора (пп. 14.5.3. — 14;5;67>Г----------------------------—    ------

• 14.1.2. Проверка измерения прибором частоты (п. 14.5.6).

• 14.1.3. Проверка погрешности измерения частоты (п. 14.5.7).

• 14.1.4. Проверка измерения прибором периода (п. 14.5.8).

Примечания: 1. Разрешается применение других аналогичных средств поверки, обеспечивающих измерение соответствующих параметров с требуемой точностью.

2. Средства поверки должны быть исправны и иметь документы о государственной или ведомственной поверке, проведенной в установленном порядке.

• 14.3.1. При проведении поверки должны соблюдаться следующие условия;

• — температура окружающего воздуха — 293 ±5 К (20 ioX);

• — относительная влажность воздуха •— 65 ±15%;

• — атмосферное давление — 100 ±4 кПа (750 ±30 мм рт. ст.)

• — напряжение питающей лети — 220 ±4,4 В;

• — частота питающей сети — 50 ±0,5 Гц, содержание гармоник до 5%.

Допускается проводить поверку в реально существующих условиях, отличных от приведенных, если они не выходят за пределы рабочих условий эксплуатации.

Питающая сеть не должна иметь резких скачков напряжения, рядом с рабочим местом не должно быть источников сильных магнитных и электрических полей.

• — зажим "Защитного заземления поверяемого прибора и применяемых для Измерений приборов соединить между собой и с земляной шиной помещения;

• — до начала электрических измерений включить прибор в сеть и прогреть в течение не менее 2 часов.

Внешний осмотр

• 14.5.1. При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям:

• — отсутствие механических повреждений, влияющих па работоспособность прибора;

• — наличие и прочность крепления органов управления, четкость фиксации их положения, плавность вращения ручек органов настройки и т.п.;

• — чистота соединительных разъемов;

• — исправность соединительных кабелей, переходов и т.- д.;

• — отсутствие дефектов лакокрасочных покрытий и четкость маркировок.

При обнаружении дефектов прибор подлежит забракованию и направлению в ремонт.

Опробование

• 14.5.2. Для опробования прибора в работе проведите проверку его работоспособности в режиме КОНТРОЛЬ по методике, приведенной в п. 11.1.2.

При обнаружении неисправности прибор подлежит забракованию И'направлению в ремонт.

Определение метрологических параметров

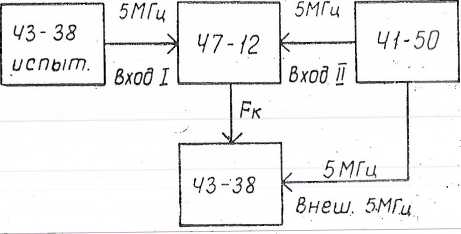

• 14.5.3. Определение относительной погрешности по частоте кварцевого генератора (за межповерочный период) производится путем измерения его частоты с помощью аппаратуры, собранной по структурной схеме, приведенной на рис. 13.



Рие. 13. Структурная схема измерения частоты кварцевого генератора.-

Сигнал внутреннего кварцевого генератора для этих измерений снимается с разъема 5 МГц испытуемого прибора и ' подается на разъем ВХОД I компаратора 47-12. С источника образцовой частоты — стандарта частоты 41-50 сигнал частотой 5 МГц подается одновременно на разъем ВХОД II — 5 МГц компаратора 47-12 я разъем ВНЕШ. 5 МГц частотомера 43-38, использующего этот сигнал вместо собственного кварцевого генератора.

Сигнал Fk с компаратора частотой 1 МГц поступает на вход А частотомера 43-38, работающего в режиме измерения частоты при времени счета т 1 или 10 с. Для повышения достоверности результата измерения записывается не менее 10 последовательных показаний частотомера и определяется их среднее арифметическое Fcp по формуле

Fk ср

где FkI — действительное значение частоты выходного сигнала компаратора единичного измерения, Гц; п — число проведенных измерений. Относительная погрешность кварцевого стоте б определяется по формуле

J Fkcp—Fko

M-Ib ’

где Fko—значение частоты компаратора, номинальному значению частоты ратора, Гц (Рко = 10^ Гц);

М — коэффициент умножения компаратора (М = 2-10’); 1н — номинальное значение частоты кварцевого генератора, Гц (1н =5-10’ Гц).

Примечание, При проверке параметров кварцевого генератора отношение сигнала к шуму, измеренное в полосе анализа 6 ±2 Гц на модуляционных частотах в диапазоне от 110 Гц до 40 кГц, должно быть не менее 90 дБ. Измерения производятся с помощью компаратора 47-12 по методике, приведенной в его техописании.

Относительная погрешность по частоте кварцевого генератора за межповерочный период (6 месяцев) должна быть не более ±2,5-10-Е (Время 6 месяцев отсчитывается с момента предыдущей поверки, когда действительное значение частоты кварцевого генератора было установлено с погрешностью не более ±2-10—®).

• 14.5.4. При отсутствии стандарта частоты относительная погрешность по частоте, кварцевого генератора может быть определена путем сличения его частоты с частотой об-i разцового сигнала, передаваемого по радио.

■      Для этого может быть использован приемник-компаратор

Ч7-9 с делителем частоты 46-63 или приемник-компаратор 47-10 (также с 46-63). Измерения проводятся по методике, приведенной в техописании приемника-компаратора 47-9 (47-10) в течение 8 часов при непрерывной работе приборов. Измерение величины отклонения частоты кварцевого генератора от частоты образцового сигнала производится путем регистрации показаний счетчика числа оборотов фазовращателя mi в момент времени ti и mz — в момент времени tz на интервале At=tz—ti (с). Одно деление счетчика числа оборотов соответствует одной микросекунде. Знак отклонения частоты кварцевого генератора от образцовой определяется направлением вращения фазовращателя и является положительным при возрастании показаний счетчика числа оборотов и отрицательным при убывании показаний.

Относительная погрешность по частоте кварцевого генератора б определяется по формуле -

g (т.2—т,) • 10-«

погрешности по установить его Подстройка ча-

стоты кварцевого генератора производится путем вращения шлица КОРРЕКТОР ЧАСТОТЫ.

При длительной эксплуатации или хранении прибора (порядка 1. года и более) может создаться положение, при котором уход частоты кварцевого генератора (норма: не более ±2,5- Ю”’' за 6 месяцев) не удается выбрать с помощью корректора (пределы корректировки частоты при выпуске прибора — ±3-10“^ относительно номинального значения частоты). В этом случае подстройка частоты кварцевого генератора должна быть произведена подбором и заменой дросселя Др 1 (плата 3.661.102). Для этого необходимо:

— установить корректор в среднее^ положение.

f                             ■

' 2

• — выключить прибор и извлечь из него кварцевый гене-' ратор;

• — снять с генератора кожух и сосуд Дюара;

• — извлечь из подогревателя плату 3.661.102 и заменить дроссель Др1. При этом следует учитывать,- что увеличение индуктивности дросселя приводит к уменьшению частоты кварцевого генератора и наоборот. Изменение величины индуктивности дросселя на 1 мкГн изменяет частоту кварцевого генератора примерно на 0,35 Гц;

• — собрать кварцевый генератор, подключить его к прибору и прогреть в течение 2 часов;

• — проверить значение частоты кварцевого генератора (как это указано в п. 14.5.3 ).

• — при необходимости произвести подстройку частоты кварцевого генератора с помощью корректора;

• — закрепить кварцевый генератор и закрыть прибор.

• 14.5.6. Проверка измерения прибором частоты ' синусоидальных и частоты следования импульсны.х сигналов производится с, помощью генераторов сигналов ГЗ-49, Г4-117 и Г4-107 при синусоидальном сигнале и генераторов импульсов Г5-26 и Г5-Й — при импульсном сигнале. Измеряемый сигнал с выхода генератора подается на вход А прибора (аттенюатор в положении 1:1), устанавливается минимально необходимое значение напряжения входного сигнала, и-производится измерение на частотах 1 и 10 Гц, 1, 10 и 100 кГц, 1, 10, 20, 30, 40, 50 МГц. Контроль напряжения входного сигнала осуществляется: при синусоидальном сигнале — по вольтметру ВЗ-36, а на частотах до 10 кГц — по генератору ГЗ-49; при импульсном сигнале — по генератору Г5-26, а при работе от генератора Г5-59 — по осциллографу С1-71.

Результаты проверки считаются удовлетворительными, если прибор производит измерение указанных частот при входном напряжении не более:

• — 0,1 В для синусоидального сигнала;

• — 0,3 В для импульсного сигнала обеих полярностей.

• 14.5.7. При проверке погрешности измерения частоты про-веряется составляющая погрешности из-за дискретносттг счета (±1 счета). Проверка производится в режиме ЧАСТОТА путем измерения прибором собственной опорной частоты 50 МГц, подаваемой для этого с разъема 50 МГц на вход А прибора. Результаты проверки считаются удовлетео-' рительными,- если показания прибора соответствуют приведенным в табл. 8 или отличаются от них не более чем на ± 1 счета.

Таблица 8

Показания прибора при проверке погрешности измерения частоты

14. 5. 8. Проверка измерения прибором периода синусоидальных и периода следования импульсных сигналов производится с помощью генераторов ГЗ-49 и Г4-117 при синусоидальном сигнале и генератора Г5-26 — при импульсном сигнале., Измеряемый сигнал с выхода генератора подается на разъем вход А (аттенюатор в положении 1 : 1), устанавливается минимально необходимое значение напряжения входного сигнала и производится измерение периода частот 1 Гц, 1 и 10 кГц и 1 МГц. Контроль напряжения входного сигнала осуществляется: при синусоидальном сигнале — по вольтметру ВЗ-36, а на частотах до 10 кГц — по генератору ГЗ-49; при импульсном сигнале — по генератору Г5-26.

Результаты проверки , считаются удовлетворительными, если прибор производит измерение периода указанных частот при входном напряжении не более:

• — 0,1 В для синусоидального сигнала;

• — 0,3 В для импульсного сигнала обеих полярностей.

14.5.9. Проверка погрешности измерения периода в

Ттакт •' п • Тизм / и импульсных

метках времени 0,1 мкс. Напряжение входного сигнала устанавливается равным 0,1 В и контролируется вольтметром ВЗ-36, а на частоте 1 кГц — В7-16.

(Установка напряжения может производиться с помощью переменного резистора типа СП или СПО величиной от 100 Ом до 10 кОм, включенного потенциометром).

Отношение сигнала к шуму определяется с помощью анализатора спектра С4-25.

Результаты проверки считаются удовлетворительными, если измеренные прибором значения периодов не отличаются от номинальных значений более чем на величину, рассчитанную по формуле (2).

Примечание. В табл. 9 приведены показания прибора при проверке погрешности измерения периода синусоидальных сигналов для отношения Uc/Um равном 40 дБ, т. е. «3 = 3'10—®.

Таблица 9

Показания прибора при проверке погрешности измерения периода синусоидальных сигналов

Примечание. Таблица составлена с учетом погрешности за счет ± 1 периода частоты заполнения.

Проверка погрешности измерения периода импульсных сигналов производится с помощью генератора импульсов Г5-26 путем измерения периода сигналов частотой 10 кГц и 1 МГц при входном напряжении 0,3 В. Генератор Г5-26 запускается при этом сигналом соответствующей частоты с разъема ВЫХОД испытуемого прибора.

Результаты проверки считаются удовлетворительными, ес-ли показания прибора соответствуют номинальному значению измеряемого периода или отличаются от них не более чем на ± I счета.

■л

• 14.6.1. Положительные результаты первичной поверки должны оформляться путем записи в формуляре прибора, заверенной поверителем с нанесением оттиска поверительного клейма.

Положительные результаты периодической государственной или ведомственной поверки должны оформляться в установленном порядке с выполнением соответствующих записей в формуляре прибора.

• 14.6.2. В случае отрицательны.х результатов поверки выпуск приборов в обращение и применение запрещается. При этом на приборы выдается извещение о непригодности их к применению.

• 15.1. Прибор является сложным радиоэлектронным устройством и требует аккуратного обращения и ухода в процессе эксплуатации, транспортирования и хранения на складе. Прибор, прибывший на склад предприятия и предназначенный для эксплуатации ранее или через 6 месяцев со дня поступления, от транспортной упаковки может не освобождаться и храниться в упакованном виде.

• 15.2. При постановке на длительное хранение (продолжительностью более 6 месяцев) произвести упаковку прибора в соответствии с подразделом 16.1.

Прибор может храниться в капитальных отапливаемых или неотапливаемых хранилищах при температуре от 243 до 303 К (от минус 30 до плюс 30°С) и относительной влажности до 80%, В хранилищах не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.

<!?

В процессе хранения рекомендуется включать прибор в сеть не реже одного раза в 6 месяцев на 30 минут (для тренировки используемых в приборе конденсаторов типа К50-6).

• 15.3. Срок длительного хранения в капитальных отапливаемых помещениях — 10 лет. Срок длительного хранения в капитальны.х неотапливаемых помещениях —

  5 лет.

• 15.4.1. Если предполагается, что прибор, шпйся в эксплуатации, длительное время не

  уже находив-будет иахо-
