Методика поверки «МОДУЛИ ВВОДА/ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОB ISS.DIO СЕРИЙ ОРТІMAL И STANDARD» (ΜΠ 41-26-2019)

Федеральное агентство по техническому регулированию и метрологии Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

УТВЕРЖДАЮ

Государственная система обеспечения единства измерений

МОДУЛИ ВВОДА/ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ ISS.DIO СЕРИЙ OPTIMAL И STANDARD

МЕТОДИКА ПОВЕРКИ

Екатеринбург

2019

Стр.

• 1 Область применения

• 2 Нормативные ссылки

• 3 Операции поверки

• 4 Средства поверки

• 5 Требования к квалификации поверителей и технике безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

Приложение А (рекомендуемое)

Дата введения________________

Настоящая методика распространяется на модули ввода/вывода дискретных сигналов ISS.DIO серий Optimal и Standard (далее - модули ISS.DIO или модули).

Методика устанавливает порядок первичной и периодической поверки модулей ISS.DIO. Первичную поверку модулей ISS.DIO проводят при выпуске из производства и после ремонта. Периодическую поверку модулей ISS.DIO проводят в процессе эксплуатации.

Поверке подвергаются вновь выпускаемые и находящиеся в эксплуатации модули, применяемые в сфере государственного регулирования обеспечения единства измерений.

Интервал между поверками модулей ISS.DIO - три года.

В настоящей методике использовались ссылки на следующие документы:

Приказ Министерства труда и социальной защиты РФ от 24 июля 2013 г. № 328н «Об утверждении Правил по охране труда при эксплуатации электроустановок»;

Приказ Минпромторга России от 2 июля 2015 г. № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке»;

Приказ Минэнерго России от 13 января 2003 г. № 6 «Об утверждении Правил технической эксплуатации электроустановок потребителей» с изменениями, утвержденными приказом Минэнерго России от 13 сентября 2018 г. № 757;

ГОСТ 12.3.019-80 Испытания и измерения электрические. Общие требования безопасности;

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности;

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний.

При проведении поверки должны быть выполнены операции, указанные в таблице 1. В случае невыполнения хотя бы одной операции поверка модуля ISS.DIO прекращается, модуль ISS.DIO снимается с поверки до устранения обнаруженных недостатков.

Таблица 1 - Операции поверки

• 4.1 При проведении поверки модулей ISS.DIO необходимо применять средства поверки и вспомогательные средства, приведенные в таблице 2.

Таблица 2 - Средства поверки и вспомогательные средства

• 4.2 Допускается применение средств поверки, отличающихся от приведенных в таблице 2, но обеспечивающих определение метрологических характеристик модулей ISS.DIO с требуемой точностью.

• 4.3 Все средства измерений, применяемые при поверке, должны быть утвержденного типа, а также иметь действующие свидетельства о поверке.

• 5.1  К проведению поверки допускаются лица, изучившие эксплуатационную документацию модулей ISS.DIO, работающие в метрологической службе организации, аккредитованной на право поверки средств измерений электрических величин, и имеющие квалификационную группу по безопасности не ниже III.

• 5.2 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, Правилами по охране труда при эксплуатации электроустановок, Правилами технической эксплуатации электроустановок потребителей, а также требования безопасности на средства поверки, изложенные в их эксплуатационных документах.

• 5.3 Все используемые при поверке сетевые приборы должны быть заземлены. Заземление должно выполняться проводом сечением не менее 4 мм², присоединенным к клемме заземления или под винт.

• 6.1 Условия поверки модулей ISS.DIO:

  25 ±10; от 45 до 75; от 84 до 106,7;

  24.

• - температура окружающего воздуха, °C

• - относительная влажность воздуха, %

• - атмосферное давление, кПа

• - напряжение питания постоянного тока, В

• 7.1 Для проведения поверки представляют эксплуатационную документацию модулей ISS.DIO.

• 7.2  Перед проведением поверки модулей ISS.DIO выполняют следующие подготовительные работы:

• - проводят технические и организационные мероприятия по обеспечению безопасности поверочных работ в соответствии с действующими правилами и эксплуатационной документацией применяемого оборудования;

• - средства поверки выдерживают в течение времени и в условиях, установленных в эксплуатационной документации на средства поверки;

• - поверитель знакомится с эксплуатационной документацией модулей ISS.DIO.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

Проводят проверку внешнего вида модуля ISS.DIO путем внешнего осмотра и сличения с эксплуатационной документацией (ЭД) модулей.

При этом необходимо убедиться, что:

- дефекты покрытий, повреждения и неисправности соединительных элементов, влияющие на нормальную работу модуля, отсутствуют;

• - программное обеспечение для ввода и вывода данных на персональный компьютер (ПК) по линии связи RS-485 при настройке модуля ISS.DIO (см. таблицу 2) свободно читается с носителя;

• - маркировка модулей соответствует его эксплуатационной документации.

• 8.2.1 Перед проверкой электрического сопротивления изоляции модуль ISS.DIO покрывают сплошной, плотно прилегающей к поверхности металлической фольгой таким образом, чтобы расстояние ее от зажимов испытуемой цепи было не менее 20 мм.

Сопротивление изоляции проверяют мегаомметром с рабочим напряжением 500 В. Подключают зажимы мегаомметра последовательно к цепям в соответствии с таблицей 3.

Таблица 3 - Проверка сопротивления изоляции

• 8.2.2 Отсчёт показаний по мегаомметру проводят после установления показаний, но не ранее чем через 5 секунд.

Проверку считают успешной, если показания мегаомметра при выполнении операций равны или превышают предел, указанный в таблице 3.

• 8.3.1 В модулях ISS.DIO используется встроенное программное обеспечение (ПО), устанавливаемое при выпуске модулей из производства. Метрологически значимая часть встроенного ПО в процессе эксплуатации недоступна пользователю для изменения. Просмотр идентификационных данных метрологически значимой части встроенного ПО осуществляется с помощью прикладного ПО IS-EqConfig. Идентификационные данные метрологически значимой части встроенного ПО модулей ISS.DIO указаны в таблице 4. Уровень защиты встроенного ПО модулей ISS.DIO от непреднамеренных и преднамеренных изменений«высокий>в соответствии с Р 50.2.077-2014.

Таблица 4 - Идентификационные данные метрологически значимой части встроенного ПО

Идентификационные данные метрологически значимой части прикладного ПО IS-EqConfig, обеспечивающего ввод и вывод данных на ПК по линии связи RS-485 при настройке модуля указаны в таблице 5. Уровень защиты ПО IS-EqConfig от непреднамеренных и преднамеренных изменений «высокий) в соответствии с Р 50.2.077-2014.

Таблица 5 - Идентификационные данные прикладного ПО

• 8.3.2  Провести проверку идентификационного наименования и номера версии метрологически значимой части встроенного ПО модуля ISS.DIO. Проверка считается успешной, если отображаемые на экране ПК идентификационные данные встроенного ПО модуля ISS.DIO соответствуют указанным в таблице 4. При обнаружении несоответствия поверка прекращается до устранения обнаруженного несоответствия.

Провести проверку идентификационного наименования и номера версии метрологически значимой части ПО IS-EqConfig. Проверка считается успешной, если отображаемые на экране ПК идентификационное наименование и номер версии ПО IS-EqConfig соответствуют указанным в таблице 5. При обнаружении несоответствия поверка прекращается до устранения обнаруженного несоответствия.

• 8.3.3  Определение цифрового идентификатора ПО IS-EqConfig

Установить на ПК программу «MD5 Hashes, входящую в комплект средств поверки. Запустить программу с помощью двойного щелчка мыши на иконке программы. В открывшемся главном окне программы «MD5 Hashep> нажать кнопку «Обзор>, после чего в открывшемся окне найти каталог, в котором находится рассматриваемый файл. Выбрать этот файл, кликнув на нем левой кнопкой мыши и нажать кнопку <Огкрытв>. Сразу после этого в окне программы «MD5 Hasher.exe) появится цифровой идентификатор рассматриваемого файла. Убедиться, что отображаемый на экране ПК цифровой идентификатор файла совпадает с приведенным в таблице 5.

• 8.3.4 ПО модуля ISS.DIO считается подтвержденным, если идентификационные наименования ПО, номера версий (идентификационный номер) ПО, цифровые идентификаторы ПО не противоречат приведенным в описании типа модуля.

В противном случае модуль ISS.DIO признается не прошедшим поверку и признается не пригодным к применению.

• 8.4.1 Собрать схему поверки, приведенную на рисунке 1. Подготовить к работе модуль ISS.DIO, средства измерений и оборудование, используемые при поверке, в соответствии с указаниями, приведенными в эксплуатационной документации модуля.

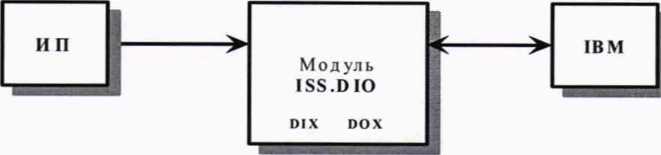

  RS-485



  ИП - калибратор универсальный Н4-7;

  DIX - дискретные входы, где X DOX - дискретные выходы, где X IBM - персональный компьютер IBM

  номер входа, Х=1,        8 (4);

  номер выхода, Х=1,       8 (4);

Рисунок 1 - Схема опробования

Примечание - Максимальное количество дискретных входов (выходов) определяется модификацией модуля ISS.DIO

• 8.4.2 Подать напряжение питания на модуль от источника питания постоянного тока (ИП), равное 24 В. Убедиться, что на модуль поступает питание - индикатор контроля питания модуля горит зеленым. Подать питание на ПК с установленным ПО IS-EqConfig и убедиться, что обеспечивается связь модуля с ПК по линии связи RS-485.

• 8.4.3 Проверить аппаратную защиту измерительной информации и параметров конфигурации модуля от несанкционированного доступа в соответствии с ЭД. При отсутствии аппаратного ключа должен обеспечиваться отказ в доступе.

• 8.4.4 Ввести с клавиатуры ПК параметры конфигурации модуля в соответствии с ЭД:

• - скорость обмена данными;

• - сетевой адрес модуля;

• - состояние дискретного выхода при включении питания;

и другие.

Убедиться, что информация введена правильно, искажений нет. Убедиться, что обеспечивается вывод на экран ПК в окне ПО IS-EqConfig параметров конфигурации модуля, данных по дискретных входам модуля.

• 8.4.5 Проверить функционирования дискретных выходов путем подачи управляющих команд с клавиатуры ПК. Убедиться по состоянию световой индикации дискретных выходов, что соответствующий выход находится в активном состоянии/не активен.

• 8.4.6 Проверку передачи данных по линии связи RS-485 на ПК проводить согласно схемы, указанной на рисунке 1, в соответствии с указаниями, приведенными в ЭД. При проверке убедиться по состоянию световой индикации дискретных выходов, что соответствующий выход при передаче данных находится в активном состоянии.

• 8.4.7 Опробование считают успешным, если при проведении операций по 8.4.2 - 8.4.6 настоящей методики поверки обеспечивается функционирование модуля ISS.DIO в соответствии с ЭД модуля.

• 8.5.1 Проверка счета импульсов в диапазоне изменения частоты входного сигнала

Проверку проводят для каждого дискретного входа модуля в соответствии со схемой, приведенной на рисунке 2. Допускается одновременная подача импульсов на проверяемые дискретные входы модуля.

Для проведения проверки необходимо подготовить частотомер для работы в режиме счета импульсов, подаваемых от генератора. Установить на генераторе значение выходного напряжения U, равное 10 В, значение длительности импульсов D, значение периода следования импульсов Тр для первой проверяемой точки диапазона изменения частоты входного сигнала (см. таблицу 6). Запустить генератор и по индикации модуля убедиться в поступлении импульсов на проверяемый дискретный вход.

Таблица 6

Проверку считают успешной, если в диапазоне изменения частоты входного сигнала модуля (см. таблицу 6) отсутствуют расхождение между количеством импульсов по проверяемому дискретному входу, полученным по данным ПО IS-EqConfig, и показанием частотомера.

• 8.5.2 Относительную погрешность счета импульсов 51 на максимальной частоте 1000 Гц и при числе импульсов не менее 2000 определяют для каждого дискретного входа модуля ISS.DIO.

Допускается одновременная подача импульсов на проверяемые дискретные входы модуля.

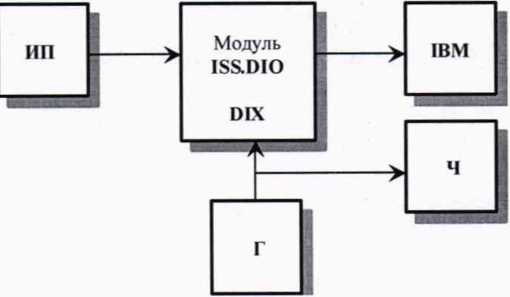

RS-485

Г- генератор импульсов; Ч - электронно-счетный частотомер;

ИП - источник питания;

DIX - дискретные входы, где X - номер входа, Х=1,       8  (4);

IBM - персональный компьютер IBM

Рисунок 2- Схема определения относительной погрешности счета импульсов на максимальной частоте 1000 Гц и при числе импульсов не менее 2000

Собрать схему проверки, приведенную на рисунке 2. Для проведения поверки необходимо подготовить частотомер для работы в режиме счета импульсов, подаваемых от генератора. Установить на генераторе указанные в таблице 7 значение выходного напряжения U, значение длительности импульсов D, значение периода следования импульсов Тр, соответствующее максимальной частоте входного числоимпульсного сигнала 1мдх ⁼ 1000 Гц.

Таблица 7

• 8.5.3 Состояние дискретного входа DIX, где X - номер входа, Х=1,8 (4); наблюдать по индикации модуля. Считать начальное показание количества импульсов N| по проверяемому дискретному входу модуля с помощью программы, функционирующей на ПК. Запустить генератор и по индикации модуля убедиться в поступлении импульсов на проверяемый дискретный вход. После того, как количество накопленных за время испытания импульсов по показаниям модуля превысит 2000, остановить генератор и зафиксировать показания частотомера. Считать количество импульсов N2 по проверяемому дискретному входу. Вычислить значение погрешности 5|,%, по формуле

S^KNz-NO/Nhact-I)]* ЮО,                  (1)

где Nhact- количество импульсов, зафиксированное частотомером.

Проверку считают успешной, если погрешность 51 по абсолютной величине не превышает 0,1 %.

• 9.1 По результатам поверки оформляют протокол поверки по форме приложения А к настоящей методике поверки, в котором приводят результаты определения метрологических характеристик и заключение по результатам поверки.

• 9.2 На основании положительных результатов поверки выписывают свидетельство о поверке модуля ISS.DIO в соответствии с Приказом Минпромторга России от 2 июля 2015 г. № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке». Знак поверки наносится на свидетельство о поверке модуля ISS.DIO.

• 9.3 При отрицательных результатах поверки модуль ISS.DIO признается непригодным к применению, выписывается извещение о непригодности к применению в соответствии с Приказом Минпромторга России от 2 июля 2015 г. № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

Заведующий отделом 26 ФГУП «УНИИМ»

Ахмеев А.А.

26 ФГУП «УНИИМ»

(рекомендуемое)

Протокол поверки №_______ от ____________

Модуль ввода/вывода дискретных сигналов ISS.DIO__________________________________

обозначение модификации

Заводской № __________ Год выпуска _______

Принадлежит_______________________________________________________________

Эталонные средства измерений:______________________________________________________

Условия проведения поверки:_______________________________________________________

• 1. Результат внешнего осмотра _________________________________________________________

соответствует, не соответствует

• 2. Результат проверки сопротивления изоляции________________________________________

соответствует, не соответствует

• 3. Результат опробования ____________________________________________________________

соответствует, не соответствует

• 4. Определение относительной погрешности счета импульсов 5j на максимальной частоте 1000 Гц и при числе импульсов не менее 2000

Таблица А.1- Параметры выходного сигнала генератора импульсов

Таблица А.2- Определение относительной погрешности счета импульсов на

максимальной частоте 1000 Гц и при числе импульсов не менее 2000

Заключение_______________________

годен / не годен

Поверку провел _________ /__________________

подпись          ФИО

Дата поверки«__>>___________________20___г.

Организация, проводившая поверку:____________________________
