Методика поверки «Весы электронные SC, изготовленные фирмой “Jadever Scale Co., Ltd.”» (Код не указан!)

Приложение А к РЭ

УТВЕРЖДАЮ Заместитель руководителя ГЦИ СИ «ВНИИМ им. Д.И.Менделеева» __________ В . С . Александров «   »___________2005 г.

ВЕСЫ ЭЛЕКТРОННЫЕ SC,

МЕТОДИКА ПОВЕРКИ

Руководитель лаборатории госэталонов и научных исследований в области измерений массы и силы ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» _______________ А. Ф. Остривной

г.Санкт-Петербург 2005 г.

СОДЕРЖАНИЕ

• 1   Операции и средства поверки

• 2  Требования безопасности

• 3   Условия поверки и подготовка к поверке

• 4  Проведение поверки

  • 4.1  Внешний осмотр

  • 4.2  Опробование

  • 4.3  Определение метрологических характеристик весов при первичной поверке.....

    • 4.3.1 Определение погрешности установки на нуль

    • 4.3.2 Определение погрешности весов

    • 4.3.3 Определение погрешности весов после выборки массы тары

    • 4.3.4 Определение размаха показаний весов

    • 4.3.5 Определение порога чувствительности весов

  • 4.4  Определение метрологических характеристик весов при периодической

поверке

• 4.4.1 Определение погрешности весов

• 4.4.2 Определение погрешности весов после выборки массы тары

• 4.4.3 Определение размаха показаний весов

• 4.4.4 Определение порога чувствительности весов

• 5   Оформление результатов поверки

Приложение А (рекомендуемое) Форма протокола первичной поверки весов

Приложение Б (рекомендуемое) Форма протокола периодической поверки весов.........

Настоящая методика поверки распространяется на весы электронные SC среднего (HD класса точности, изготовленные фирмой “Jadever Scale Co., Ltd.”, Тайвань, и устанавливает методы и средства их первичной и периодических поверок.

Межповерочный интервал - 1 год.

• 1 Операции и средства поверки

1.1 При проведении поверки должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в табл.1.

Таблица 1

1.2 Пределы допускаемых значений метрологических характеристик весов указаны в таблице 2.

Таблица 2

• 2 Требования безопасности

При включенных весах запрещается:

• •  разбирать узел чашки весов

• •  устранять неисправности в работе весов.

• 3 Условия поверки и подготовка к поверке

Поверка должна проводиться при нормальных условиях для поверяемых весов.

• 3.1 Изменение температуры воздуха в течение одного часа должно быть не более 2 ^оС при поверке весов среднего класса точности.

• 3.2 В помещении не должно быть воздушных и тепловых потоков, вибраций.

• 3.3 Весы должны быть установлены таким образом, чтобы не было одностороннего нагревания или охлаждения весов.

Весы должны быть установлены на виброзащитных фундаментах или кронштейнах, укрепленных в капитальных стенах, или на специализированных лабораторных столах.

Весы должны быть установлены по уровню регулировкой установочных ножек.

• 3.4 Поверку весов среднего класса точности - не менее, чем через 2-3 ч после сборки и (или) регулировки.

Перед проведением поверки весы должны быть включены в сеть и выдержаны во включенном состоянии в течение времени, указанного в эксплуатационной документации на поверяемые весы. Если в эксплуатационной документации нет указаний, то весы следует выдержать во включенном состоянии в течение 30 минут.

• 3.5 При проведении поверки весов также должны быть соблюдены требования, предусмотренные эксплуатационной документацией на весы конкретного типа.

• 4 Проведение поверки

  • 4.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие весов следующим требованиям:

• -  отсутствие видимых повреждений корпуса весов;

• - обеспечение сохранности лакокрасочных покрытий;

• - наличие и сохранность маркировки и комплектующих изделий согласно комплекту поставки.

• 4.2 Опробование

  • 4.2.1 При опробовании проверяют работоспособность весов:

- правильность прохождения теста при включении весов, изображение цифр на дисплее должно быть четким;

- отсутствие цифровых показаний массы за значением (НПВ + 9е).

Проверку пределов индикации весов проводят нагружением весов гирями массой, равной НПВ. Если показания весов при этом меньше чем НПВ, но находятся в пределах допускаемых погрешностей, то необходимо добавить дополнительные гири, пока показания не станут равны НПВ. Затем добавить гири равные 10е. При этом индикация весов должна отключиться.

• 4.3 Опр ед ел ен и е м етр о л оги ч еск их х ар ак т е р и ст и к вес о в п ри п ер -вичн ой по верк е

  • 4.3.1 Определение погрешности установки на нуль

Определение погрешности установки на нуль проводят с исключением погрешности округления цифровой индикации.

Погрешность установки на нуль определяют путем нагружения весов гирями нагрузкой

L_o, близкой к нулю, например, 10е , чтобы вывести индикацию весов за диапазон автоматической установки на нуль и (или) слежения за нулем. Записывают показания весов I₀ и последовательно помещают на грузоприемное устройство весов дополнительные гири, увеличивая нагрузку с шагом, например, по 0,1е, пока при какой-то нагрузке ЛГ_о показания не возрастут на значение, равное цене поверочного деления (I + e).

Погрешность установки на нуль D₀ определяют по формуле

D0 = I0 -L0 +0,5e-DL0,                       (1)

где 1_о - показания весов при начальной нагрузке, близкой к нулю;

L_o - действительное значение массы первоначально установленных гирь;

Л L_o - масса дополнительных гирь.

Принимают, что погрешность весов при нагрузке около 10е соответствует погрешности ненагруженных весов.

Погрешность установки на нуль, вычисленная по формуле (1), не должна превышать ± 0,25е.

Полученное значение D ₀ используют в дальнейшем при расчете скорректированной погрешности D _К с учетом погрешности установки на нуль по формуле (4).

• 4.3.2 Определение погрешности весов

Определение погрешности весов проводят с исключением погрешности округления цифровой индикации при центрально-симметричном и при нецентральном положении груза на платформе.

• 4.3.2.1 Определение погрешности весов при центрально-симметричном положении нагрузки на грузоприемной платформе

Погрешность весов при центрально-симметричном положении нагрузки определяют путем постепенного нагружения весов гирями от НмПВ до НПВ и последующего разгружения их до НмПВ. Гири устанавливают на грузоприемную платформу симметрично относительно ее центра. Должны быть использованы не менее 5 значений нагрузок, приблизительно равномерно делящих диапазон измерений. Значения выбранных нагрузок должны включать НмПВ и НПВ, а также значения, равные или близкие к точкам изменения пределов допускаемой погрешности весов.

После каждого нагружения, дождавшись стабилизации показаний весов, считывают показания весов I . Затем для исключения погрешности округления цифровой индикации при каждой нагрузке на грузоприемную платформу весов, последовательно помещают дополнительные гири, увеличивая нагрузку с шагом, например, по 0,1е , пока при какой-то нагрузке AL показания не возрастут на значение, равное цене поверочного деления (I + e). С учетом значения массы дополнительных гирь AL корректируют показания весов по формуле

I_K = I + 0,5e-DL,                      (2)

где I _К - скорректированные показания весов до округления (с исключенной погрешностью округления цифровой индикации);

I - показания весов;

AL - суммарное значение массы дополнительных гирь.

Погрешность весов при каждом значении нагрузки определяют по формуле

D = I_К - L = I + 0,5e - DL - L,                 (3)

где D - погрешность весов до округления без поправки на погрешность устройства установки на нуль;

L - действительное значение массы образцовых (эталонных) гирь, установленных на весах.

Скорректированную погрешность весов D_К с учетом погрешности установки на нуль вычисляют по формуле

D К =D-D 0,                         (4)

Погрешность весов в диапазоне измерений не должна превышать пределов допускаемой погрешности весов.

• 4.3.2.2 Определение погрешности весов при нецентральном положении нагрузки на грузоприемной платформе.

В весах с автоматическим устройством установки на нуль и (или) с устройством автоматического слежения за нулем, устройства должны быть ОТКЛЮЧЕНЫ при определении погрешности.

Определение погрешности весов при нецентральном положении нагрузки на грузоприемной платформе проводят следующим образом. Грузоприемную платформу весов мысленно делят на приблизительно равные четыре части, как показано на рисунке 1.

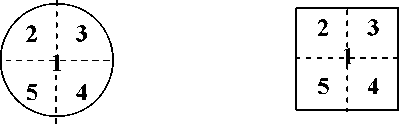

Рисунок 1

Последовательно в центр грузоприемной платформы и далее в центр каждой части однократно помещают образцовые гири массой, близкой к 1/3 НПВ для весов, снабженных устройством выборки массы тары и близкой к 1/3 от суммы значения НПВ и наибольшего предела компенсации массы тары - для весов, снабженных устройством компенсации массы тары.

При выборе нагрузок следует отдавать предпочтение сочетаниям с минимальным числом гирь. В случае использования нескольких гирь их следует устанавливать одну на другую или равномерно распределять по всей четверти платформы.

Погрешности весов при нецентральном положении нагрузки рассчитывают по формулам (2), (3) и (4).

Погрешность весов при каждом измерении не должна превышать пределов допускаемой погрешности весов для данной нагрузки.

• 4.3.3 Определение погрешности весов после выборки массы тары

Определение погрешности весов выборки массы тары проводят при центральносимметричном нагружении и разгружении весов при двух различных значениях массы тары (например, 30% и 70% от НПВ). Значения выбранных нагрузок должны включать НмПВ , значения, равные или близкие к точкам изменения пределов допускаемой погрешности весов, а также значение близкое к наибольшему возможному значению массы нетто.

Для весов, снабженных устройством выборки массы тары, суммарная масса тары и нагрузки не должна превышать НПВ весов.

Определение погрешности весов после выборки массы тары проводят следующим образом. Устанавливают нулевые показания на дисплее весов. На грузоприемную платформу устанавливают гирю массой, равной первому значению массы тары. Производят выборку массы тары в соответствии с эксплуатационной документацией на весы. На дисплее должны установиться нулевые показания. Далее определяют погрешность весов для пяти нагрузок нетто по методике, изложенной в п. 4.3.2.1 и рассчитывают значение погрешности по формулам (2), (3) и (4).

Аналогично определяют погрешность весов при втором значении массы тары для пяти нагрузок нетто.

Погрешность весов после компенсации или выборки массы тары не должна превышать пределов допускаемой погрешности весов в интервалах взвешивания для массы нетто.

• 4.3.4 Определение размаха результатов измерений

Размах результатов измерений определяют с исключением погрешности округления цифровой индикации, но без учета погрешности установки нуля.

Определение размаха результатов измерений проводят при нагрузках близких к 50 % и 100 % от НПВ. Каждая серия измерений должна состоять из не менее 3 измерений. Если весы снабжены автоматическим устройством установки на нуль или слежения за нулем, то оно не должно быть отключено.

Определение размаха результатов измерений проводят следующим образом. Устанавливают нулевые показания на дисплее весов. Затем поочередно помещают гири в центр платформы, каждый раз фиксируя показания весов с нагрузкой и используя дополнительные гири, рассчитывают скорректированные показания весов до округления по формуле (2). В случае ненулевых показаний весов после их разгружения устанавливают показания на ноль.

Размах результатов измерений (R) определяют как разность между наибольшим и наименьшим скорректированным показанием весов до округления (из числа измерений каждой серии):

R = I_К   -1_{К i} ,                         (5)

К max    К min

где I_Кmax, I_Кmin - наибольшее и наименьшее скорректированные показания весов до округления (с исключенной погрешностью округления цифровой индикации).

Размах результатов измерений не должен превышать абсолютных значений пределов допускаемой погрешности весов, при этом погрешность любого единичного измерения не должна превышать пределов допускаемой погрешности весов для данной нагрузки.

• 4.3.5 Определение порога чувствительности.

- Определение порога чувствительности проводят не менее, чем при трех значениях нагрузки близких к НмПВ; 0,5НПВ и НПВ путем плавного снятия или установления на уравновешенные весы дополнительных гирь общей массой, равной 1,4d, что должно вызывать изменение показаний не менее, чем на 1d.

• 4.4 О пр ед е ле н и е метрологических х аракт ери стик вес о в при п е-рио ди ческой п оверк е

4.4.1. Определение погрешности весов

Определение погрешности весов проводят при центрально-симметричном и при нецентральном положении груза на платформе.

• 4.4.1.1 Определение погрешности весов при центрально-симметричном положении нагрузки на грузоприемной платформе

Погрешность весов при центрально-симметричном положении нагрузки определяют по методике, изложенной в п. 4.3.2.1, но без исключения погрешности округления цифровой индикации и без учета погрешности установки на нуль.

Погрешность весов при каждой проверяемой нагрузке вычисляют по формуле

D = I -L                           (6)

Погрешность весов в диапазоне измерений не должна превышать пределов допускаемой погрешности весов.

• 4.4.1.2 Определение погрешности весов при нецентральном положении нагрузки на грузоприемной платформе

В весах с автоматическим устройством установки на нуль и (или) с устройством автоматического слежения за нулем, устройства должны быть ОТКЛЮЧЕНЫ при определении погрешности.

Определение погрешности весов при нецентральном положении нагрузки проводят по методике, приведенной в п.4.3.2.2, но без исключения погрешности округления цифровой индикации и без учета погрешности установки на нуль.

Значения погрешности весов при нецентральном положении нагрузки рассчитывают по формуле (6).

Погрешность весов в диапазоне измерений по абсолютному значению не должна превышать пределов допускаемой погрешности весов для данной нагрузки.

• 4.4.2 Определение погрешности весов после компенсации или выборки массы тары

Определение погрешности весов после компенсации или выборки массы тары проводят при центрально-симметричном нагружении и разгружении весов при двух различных значениях массы тары (например, 30% и 70% от НПВ). Значения выбранных нагрузок должны включать НмПВ , значения, равные или близкие к точкам изменения пределов допускаемой погрешности весов, а также значение близкое к наибольшему возможному значению массы нетто.

Для весов, снабженных устройством выборки массы тары, суммарная масса тары и нагрузки не должна превышать НПВ весов.

Определение погрешности весов после выборки массы тары проводят следующим образом. Устанавливают нулевые показания на дисплее весов. На грузоприемную платформу устанавливают гирю массой, равной первому значению массы тары. Производят выборку массы тары в соответствии с эксплуатационной документацией на весы. На дисплее должны установиться нулевые показания. Далее определяют погрешность весов для пяти нагрузок нетто по методике, изложенной в п. 4.4.1.1, и рассчитывают значение погрешности по формуле (6).

Аналогично определяют погрешность весов при втором значении массы тары для пяти нагрузок нетто.

Погрешность весов после компенсации или выборки массы тары не должна превышать пределов допускаемой погрешности весов в интервалах взвешивания для массы нетто.

• 4.4.3 Определение размаха результатов измерений

Размах результатов измерений определяют без исключения погрешности округления цифровой индикации и без учета погрешности установки на нуль.

Определение размаха результатов измерений проводят при нагрузках близких к 50 % и 100 % от НПВ. Каждая серия измерений должна содержать не менее 3 измерений.

Если весы снабжены автоматическим устройством установки на нуль или слежения за нулем, то оно не должно быть отключено.

Определение размаха результатов измерений проводят следующим образом. Устанавливают нулевые показания на дисплее весов. Затем поочередно помещают гири в центр платформы, каждый раз фиксируя показания весов с нагрузкой. В случае ненулевых показаний весов после их разгружения устанавливают показания на ноль.

Размах результатов измерений (R) определяют как разность между наибольшим и наименьшим показаниями весов (из числа измерений каждой серии):

где I_max,I_min - наибольшее и наименьшее показания весов.

Размах результатов измерений не должен превышать абсолютных значений пределов допускаемой погрешности весов, при этом погрешность любого единичного измерения не должна превышать пределов допускаемой погрешности весов для данной нагрузки.

• 4.4.4 Определение порога чувствительности

Определение порога чувствительности проводят по  методике,  изложенной

в п. 4.3.5.

5 Оформление результатов поверки

• 5.1 Положительные результаты поверки оформляют: в соответствии с правилами ПР 50.2.006-94 «ГСИ. Организация и порядок проведения поверки средств измерений».

5.2. В случае отрицательных результатов весы к применению не допускаются и выдается извещение о непригодности в соответствии с ПР 50.2.006-94.

ПРИЛОЖЕНИЕ А

ФОРМА ПРОТОКОЛА ПЕРВИЧНОЙ ПОВЕРКИ ВЕСОВ В СООТВЕТСТВИИ С П. 4.3

П Р О Т О К О Л № _______

поверки весов ________________________ класса точности ______________, зав. № ______________________

изготовленных _________________________________ и представленных____________________________________

Определение погрешности установки на нуль (п.4.3.1) и определение погрешности весов при центрально-симметричном положении нагрузки на грузоприемной платформе (п.48.3.2.1)

Соответствует

Не соответствует

Нагрузка,

Соответствует

Не соответствует

Определение размаха результатов измерений (п. 8.3.4)

Определение погрешности весов после компенсации или выборки массы тары (п. 4.3.3)

^Ло=___________________________________

Не соответствует

Поверитель:__________________ /

/ Дата : «_____»_____________200 г

15

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

ФОРМА ПРОТОКОЛА ПЕРИОДИЧЕСКОЙ ПОВЕРКИ ВЕСОВ

В СООТВЕТСТВИИ С П. 4.4

П Р О Т О К О Л № _______

поверки весов ____________________ класса точности ________, зав. № _________________

изготовленных ______________________и представленных_____________________________

Определение погрешности весов при центрально-симметричном положении нагрузки на грузоприемной платформе (п. 4.4.1)

Соответствует

Не соответствует

Не соответствует

Определение погрешности весов после компенсации или выборки массы тары (п. 4.4.3)

Соответствует

Не соответствует

Определение размаха результатов измерений (п. 4.4.4)

Соответствует

Не соответствует

16
