Методика поверки «Анализаторы сигналов SPN9003A, SPN9026A» (МП СФМА.411259.004)

УТВЕРЖДАЮ

аучной

А.Н. Щипунов

05______2016 г.

'о директора -те ФГУП «ВНИИФТРИ»

МЕТОДИКА ПОВЕРКИ

СФМА.411259.004 МП

Менделеево

2016 г.

• 1  Вводная часть

• 2  Операции поверки

• 3  Средства поверки

• 4 Требования к квалификации поверителей

• 5  Требования безопасности

• 6  Условия поверки

• 7  Подготовка к проведению поверки

• 8  Проведение поверки

  • 8.1  Внешний осмотр

  • 8.2 Опробование

  • 8.3  Определение относительной погрешности частоты внутреннего

опорного генератора.

• 8.4 Определение абсолютной погрешности измерений частоты

входного сигнала

• 8.5 Определение абсолютной погрешности измерений уровня входной

мощности

• 8.6 Определение абсолютной погрешности измерений коэффициента

амплитудной модуляции

• 8.7 Определение абсолютной погрешности измерений девиации частоты

• 8.8 Определение КСВН входа

• 9  Оформление результатов поверки

• 1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверки анализаторов сигналов SPN9003, SPN9026 (далее -анализаторы SPN9003, SPN9026).

Первичной поверке подлежат анализаторы SPN9003, SPN9026 до ввода в эксплуатацию и выходящие из ремонта.

Периодической поверке подлежат анализаторы SPN9003, SPN9026, находящиеся в эксплуатации и на хранении.

• 1.2 Интервал между поверками 1 (один) год.

• 2.1 При проведении поверки анализаторов SPN9003, SPN9026 должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

3.1 При проведении поверки анализаторов SPN9003, SPN9026 должны быть применены средства измерений, приведенные в таблице 2.

Таблица 2

• 3.2 Допускается использовать аналогичные средства поверки, которые обеспечат измерение соответствующих параметров с требуемой точностью.

• 3.3 Средства поверки должны быть исправны, поверены и иметь свидетельства о поверке в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 2 июля 2015 года № 1815.

• 4.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в установленном порядке и имеющим квалификационную группу электробезопасности не ниже второй.

• 4.2 Перед проведением поверки анализатора SPN9003 поверитель должен предварительно ознакомиться с документом «Анализатор сигналов SPN9003 Руководство по эксплуатации. СФМА.411259.004 РЭ» (далее - СФМА.411259.004 РЭ), перед проведением поверки анализатора SPN9026 с документом «Анализатор сигналов SPN9026 СФМА.411259.005 РЭ» (далее - СФМА.411259.005 РЭ).

• 5.1 При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001, РД 153-34.0-03.150-00, а также требования безопасности, приведённые в эксплуатационной документации анализатора и средств поверки.

• 5.2 Средства поверки должны быть надежно заземлены в одной точке в соответствии с документацией.

• 5.3 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

• 6.1 При проведении поверки должны соблюдаться условия поверки, приведенные в таблице 3.

Таблица 3

• 7.1  Проверить наличие эксплуатационной документации и срок действия свидетельств о поверке на средства поверки.

• 7.2 Подготовить средства поверки к проведению измерений в соответствии с руководством по эксплуатации СИ.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 Внешний осмотр анализатора SPN9003 (SPN9026) проводить визуально без вскрытия. При этом необходимо проверить:

• -  комплектность, маркировку и пломбировку согласно эксплуатационной документации;

• - чистоту ЖК-дисплея (экрана);

• - отсутствие залипших клавиш;

• - плавность вращения ручки управления.

При периодической поверке проверить наличие и сохранность знака поверки на верхней панели корпуса поверяемого анализатора SPN9003 (SPN9026).

• 8.1.2 Результаты внешнего осмотра анализатора SPN9003 (SPN9026) считать положительным, если:

• - комплектность анализатора SPN9003A соответствует разделу 4 документа «Анализатор сигналов SPN9003A. Формуляр СФМА.411259.004 ФО» (далее -СФМА.411259.004 ФО), комплектность анализатора SPN9026A соответствует разделу 4 документа «Анализатор сигналов SPN 9026А. Формуляр СФМА.411259.005 ФО» (далее -СФМА.411259.005 ФО);

• - маркировка и пломбирование анализатора SPN9003A соответствуют п. 1.1.6 СФМА.411259.004 РЭ, маркировка и пломбирование анализатора SPN9026A соответствует п. 1.1.6 СФМА.411259.005 РЭ;

• - клавиши утапливаются при нажатии и возвращаются в исходное состояние;

• - вращение ручки управления плавное, без заеданий.

• - отсутствуют механические повреждения соединительных разъемов;

-наружные детали и пломбы (наклейки) без повреждений;

• - сетевой кабель не имеет механических повреждений.

• - все надписи читаемы.

• - знак поверки на верхней панели корпуса поверяемого анализатора SPN9003 (SPN9026) имеется (при периодической поверке).

В противном случае результаты внешнего осмотра анализатора SPN9003 (SPN9026) считать отрицательными и последующие операции поверки не проводить.

• 8.2.1 Идентификация программного обеспечения

  • 8.2.1.1 Включить тумблер СЕТЬ анализатора SPN9003A (анализатора SPN9026A).

Наблюдать процесс самопроверки, загрузку операционной системы и запуск программного обеспечения (далее - ПО) анализатора SPN9003A (анализатора SPN9026A).

Последовательно нажать на передней панели клавиши «Система», «Show» «Система» и на ЖК-дисплее в строке «Instrument S/W Revision» наблюдать версию ПО анализатора SPN9003A (анализатора SPN9026A).

Результат наблюдения зафиксировать в рабочем журнале.

• 8.2.1.2 Результаты идентификации ПО считать положительными, если в строке «Instrument S/W Revision» наблюдали версию ПО:

• - «A.17.00_R0029» для анализатора SPN9003A;

• - «A.17.00_R0030» для анализатора SPN9003A.

В противном случае результат идентификации ПО считать отрицательным и дальнейшие операции поверки не проводить.

• 8.2.2 Перемещаясь по ЖК-дисплею в строке «Serial number» наблюдать заводской номер поверяемого анализатора SPN9003A (анализатора SPN9026A).

Результат наблюдения зафиксировать в рабочем журнале.

• 8.2.3 Проверить возможность:

• - переключения режимов и пределов измерений входного сигнала;

• - переключения полос пропускания и обзора.

• 8.3.3 Результаты опробования считать положительными, если:

• - результаты идентификация ПО положительные;

• - серийный номер анализатора SPN9003A (анализатора SPN9026A) соответствует номеру, указанному в СФМА.411259.004 ФО (СФМА.411259.005 ФО);

• - устанавливаются режимы и пределы измерений входного сигнала;

• - происходит переключения полос пропускания и обзора.

В противном случае результаты опробования считать отрицательными и дальнейшие операции поверки не проводить.

• 8.3.1 Подключить к выходу «10 МГц OUT» поверяемого анализатора SPN9003A (анализатора SPN9026A) частотомер с внешним опорным генератором. В качестве внешнего опорного генератора использовать стандарт частоты FS 725 из состава государственного рабочего эталона единицы частоты номинальных значений 1 Гц, 5 МГц, 10 МГц.

• 8.3.2 После 4 часов прогрева приборов измерить частоту внутреннего опорного генератора анализатора SPN9003A (анализатора SPN9026A) F_onopH., в МГц.

• 8.3.3 Рассчитать относительную погрешность частоты внутреннего опорного генератора S_R по формуле

3_R= (F_onop„. - 10,0)/10,0                           (1)

• 8.3.4 Результаты испытаний считать положительными, если:

-для анализатора SPN9003A значение 3_R находится в пределах ± 1,4-10'⁷;

-для анализатора SPN9026A значение S_R находится в пределах ± 1,4-10'⁷.

В противном случае результаты поверки считать отрицательными и дальнейшие операции поверки не проводить.

• 8.4.1 Определение абсолютной погрешности измерений частоты входного сигнала анализаторами SPN9003A, SPN9026A выполнить методом прямых измерений с помощью генератора сигналов E8257D (далее - генератора E8257D).

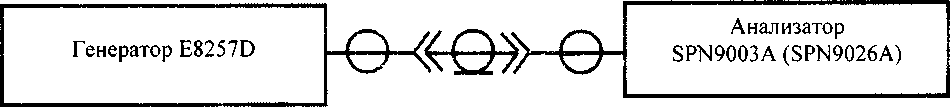

• 8.4.2 Собрать схему измерений, приведенную на рисунке 1.



Рисунок 1

• 8.4.3 В диапазоне рабочих частот от 250 кГц до 26,5 ГГц использовать выход генератора E8257D «RF Output» (ВЧ выход).

В диапазоне рабочих частот от 10 Гц до 250 кГц использовать выход генератора E8257D «LF Output» (НЧ выход).

• 8.4.4 Измерения проводить на частотах f.

-для анализатора SPN9003A: 10 Гц; 10 кГц; 10, 50, 600 МГц; 1,2; 3,6 ГГц;

- для анализатора SPN9026A: 10 Гц; 10 кГц; 10, 50, 600 МГц; 1,2; 3,6; 7,0; 13,6; 17,1; 22,0; 26,5 ГГц.

• 8.4.5 Подключить выход «RF Output» или «LF Output» генератора E8257D ко входу «RF Input» анализатора SPN9003A (SPN9026A).

• 8.4.6 Задать уровень мощности генератора E8257D (0,1 - 1) мВт на частоте f в соответствии с п. 8.4.4.

• 8.4.7 Устанавливать настройки поверяемого анализатора SPN9003A (SPN9026A), приведенные в таблице 4 и отсчитывать показания f_u измеренной частоты анализатором SPN9003A (SPN9026A). Результаты отсчета фиксировать в рабочем журнале.

Таблица 4

• 8.4.8 Рассчитать абсолютную погрешность измерений входной частоты Д₇ анализатором SPN9003A (SPN9026A) по формуле

д, =/.-/.                             (2)

Результаты расчета фиксировать в рабочем журнале.

• 8.4.9 Рассчитать допустимые значения абсолютной погрешности измерений

входной частоты       в [Гц], анализатором SPN9003A (SPN9026A) по формуле

Д^^ст =_±(/_и-^0,0025-5 + 0,05-Я^ + 0,5-ЯЯ + 2),       (3)

f_u - значение частоты, измеренной анализатором SPN9003A (SPN9026A), в Гц;

S_R - относительная погрешность установки частоты внутреннего опорного генератора;

S - установленный диапазон развертки частоты в Гц;

RBW - установленная полоса пропускания фильтра ПЧ в Гц;

HR - установленное разрешение по частоте.

Результаты расчета фиксировать в рабочем журнале.

• 8.4.10 Результаты поверки считать положительными, если:

• - для анализатора SPN9003A значения Д_у в диапазоне частот от 10 Гц до 3,6 ГГц находится в пределах ± &^д°^пуст > определенных по формуле (3);

• - для анализатора SPN9026A значения Д_; в диапазоне частот от 10 Гц до 26,5 ГГц находится в пределах ± ^^д°^пуст, определенных по формуле (3).

В противном случае результаты поверки считать отрицательными и дальнейшие операции поверки не проводить.

• 8.5.1 Определение абсолютной погрешности измерений уровня входной мощности анализаторами SPN9003A, SPN9026A без включения предусилителя проводить методом прямых измерений с помощью генератора E8257D, подключенного к анализатору SPN9003A (SPN9026A).

• 8.5.2 Испытания проводить:

• - для анализатора SPN9003A:

• - на частотах fr 100 кГц; 50, 600 МГц; 3,6 ГГц при значении уровня входной мощности Р° = 0 дБ (1 мВт);

• - на частотах у): 50 МГц, 3,6 ГГц при значениях уровня входной мощности Р₂° = минус 50, 23 дБ (1 мВт);

• - для анализатора SPN9026A:

• - на частотах fr. 100 кГц; 50, 600 МГц; 3,6; 13,6; 26,5 ГГц при значении уровня входной мощности = 0, дБ (1 мВт);

• - на частотах 50 МГц, 3,6; 26,5 ГГц при значениях уровня входной мощности Р₂° = минус 50, 23 дБ (1 мВт).

• 8.5.3 Для проведения измерений использовать схему измерений, приведенную на рисунке 1.

В диапазоне рабочих частот от 250 кГц до 26,5 ГГц использовать выход генератора E8257D «RF Output» (ВЧ выход), включенный в режим генерирования синусоидального сигнала.

В диапазоне рабочих частот от 10 Гц до 250 кГц использовать выход генератора E8257D «LF Output» (НЧ выход), включенный в режим генерирования синусоидального сигнала.

• 8.5.4 Действительный уровень входной мощности Р°, выдаваемый генератором E8257D, измерять с помощью ваттметра СВЧ с блоком измерительным NRP и преобразователем измерительным NRP-Z55.

Действительный уровень входной мощности Р°, выдаваемый генератором E8257D измерять с помощью ваттметра СВЧ с блоком измерительным NRP и преобразователем измерительным NRP-Z21.

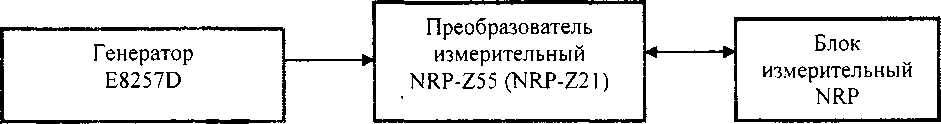

Для проведения измерений использовать схему измерений, приведенную на рисунке 2.

Рисунок 2

• 8.5.5 Установить на генераторе E8257D параметры выходного сигнала f - 100 кГц, Д⁰ = 0 дБ (1 мВт).

Определить действительный уровень входной мощности Р,°, в [дБ (1 мВт)], в соответствии с п.8.5.4. Результат измерений зафиксировать в рабочем журнале.

• 8.5.6 Собрать схему измерений, приведенную на рисунке 1 в соответствии с п. 8.5.3.

Измерить входную мощность анализатором SPN9003A (SPN9026A). Результат измерений Р_и, в [дБ (1 мВт)], зафиксировать в рабочем журнале.

• 8.5.7 Выполнить п.п. 8.5.5, 8.5.6 для всех значений частотыи уровней входной мощности Р₂°, приведенных в п. 8.5.2.

• 8.5.8 Для всех полученных значений Р_и рассчитать абсолютную погрешность измерения уровня входной мощности , в [дБ], по формуле

А,=Д-Л                         (4)

где Р - действительные значения входной мощности, определенные в п. 8.5.5.

• 8.5.9 Результаты поверки анализатора SPN9003A считать положительными, если:

• -  при измерениях входной мощности в диапазоне от минус 50 до

23 дБ (1 мВт) с выключенным предусилителем значения Д_? находятся в пределах:

• - ± 1,2 дБ в диапазоне частот от 9 кГц до 10 МГц;

• - ± 0,4 дБ на частоте 50 МГц;

-± 1,0 дБ в диапазоне частот от 10 МГц до 3,6 ГГц.

В противном случае результаты поверки считать отрицательными и дальнейшие операции поверки не проводить.

• 8.5.10 Результаты поверки анализатора SPN9026A считать положительными, если:

• -  при измерениях входной мощности в диапазоне от минус 50 до

23 дБ (1 мВт) с выключенным предусилителем значения находятся в пределах:

• - ± 1,2 дБ в диапазоне частот от 9 кГц до 10 МГц;

• - ± 0,4 дБ на частоте 50 МГц;

• - ± 1,0 дБ в диапазоне частот от 10 МГц до 3,6 ГГц;

• - ± 2,4 дБ в диапазоне частот от 3,6 до 7,0 ГГц;

• - ± 2,9 дБ в диапазоне частот от 7,0 до 13,6 ГГц;

• - ± 3,4 дБ в диапазоне частот от 13,6 до 22,0 ГГц;

• - ± 3,6 дБ в диапазоне частот от 22,0 до 26,5 ГГц.

В противном случае результаты поверки считать отрицательными и дальнейшие операции поверки не проводить.

• 8.6.1 Определение абсолютной погрешности измерений коэффициента амплитудной модуляции (далее - AM) проводить она несущих частотах 4 и 25 МГц по схеме, приведенной на рисунке 4, при значениях модулирующей частоты Fm и коэффициента AM М, приведенных в таблице 5.



Рисунок 4

Выход «Калибратор» установки поверочной РЭКАМ из состава Государственного первичного эталона единицы коэффициента амплитудной модуляции высокочастотных колебаний ГЭТ 180-2010 подключить к входу «RFInput» испытываемого анализатора SPN9003A (SPN9026A).

Таблица 5

• 8.6.2 Устанавливая на установке поверочной РЭКАМ значения модулирующей частоты Fm и значения коэффициента AM М в соответствии с таблицей 5, измерять анализатором SPN9003A (SPN9026A) коэффициент AM М_изм , в [%].

Результаты измерений фиксировать в рабочем журнале.

• 8.6.3 Вычислить значения абсолютной погрешности измерений коэффициента AM

поверяемым анализатором SPN9003A (SPN9026A)   , в [%], по формуле

&_м=М_изм-М .                        (5)

Результаты вычисления зафиксировать в рабочем журнале

8.6.5 Результаты поверки считать положительными, если значение А_м находятся в

пределах, приведенных в таблице 6.

Таблица 6

В противном случае результаты поверки считать отрицательными и дальнейшие операции поверки не проводить.

• 8.7.1 Определение абсолютной погрешности измерений девиации частоты производить на несущих частотах 5, 50 МГц по схеме, приведенной рисунке 5.

Выход «Калибратор» установки поверочной РЭЕДЧ-1 из состава Государственного первичного специального эталона единицы девиации частоты ГЭТ 166-2004 подключить к входу «RFInput» испытываемого анализатора SPN9003A (SPN9026A).

Рисунок 5

8.7.2 Устанавливая на установке поверочной РЭЕДЧ-1 значения несущей частоты, модулирующей частоты Fm и значения девиации частоты А/ в соответствии с таблицей 7, измерять анализатором SPN9003A (SPN9026A) девиацию частоты Д/_И1И.

Результаты измерений фиксировать в рабочем журнале.

Таблица 7

• 8.7.3 Вычислить значения абсолютной погрешности измерений девиации частоты поверяемым анализатором SPN9003A (SPN9026A) А_д/, в [Гц], по формуле

•                                  (О

Результаты вычисления зафиксировать в рабочем журнале

8.6.5 Результаты поверки считать положительными, если значение А_д/ находятся в пределах, приведенных в таблице 8.

Таблица 8

В противном случае результаты поверки считать отрицательными и дальнейшие операции поверки не проводить.

• 8.8.1 Определение КСВН входа поверяемого анализатора SPN9003A (SPN9026A) проводить векторным анализатором цепей. Схема соединений приборов приведена на рисунке 6.



Рисунок 6

• 8.8.2 Откалибровать анализатор цепей векторный. Подключить вход «RFInput» испытываемого анализатора SPN9003A (SPN9026A) к порту 1 анализатора цепей векторного.

• 8.8.3 Измерить КСВН входа анализатора SPN9003A (SPN9026A) на частотах:

-для анализатора SPN9003A: 100 кГц; 10, 50, 600 МГц; 3,6 ГГц;

-для анализатора SPN9026A:100 кГц, 10, 50, 600 МГц; 3,6; 13,6; 26,5 ГГц.

В диапазоне частот от 18 до 26,5 ГГц применять коаксиальный переход с канала типа N на канал типа SMA из комплекта анализатора SPN9026A.

• 8.8.4 Результаты поверки анализатора SPN9003A читать положительными, если значения КСВН входа в диапазоне частот от 100 кГц до 3,6 ГГц не более 1,2.

В противном случае результаты поверки считать отрицательными.

• 8.8.5 Результаты поверки анализатора SPN9026A считать положительными, если значения КСВН входа:

-в диапазоне частот от 100 кГц до 3,6 ГГц не более 1,2,

-в диапазоне частот от 3,6 до 26,5 ГГц не более 1,8.

В противном случае результаты поверки считать отрицательными.

• 9.1 Анализатор SPN9003A (SPN9026A) признается годным, если в ходе поверки все результаты поверки положительные.

• 9.2 На анализатор SPN9003A (SPN9026A), признанный годным, выдается Свидетельство о поверке установленной формы.

Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

• 9.3 Анализатор SPN9003A (SPN9026A), имеющий отрицательные результаты поверки, в обращение не допускается, и на него выдается Извещение о непригодности к применению с указанием причин непригодности по установленной форме.

Начальник НИО-2 ФГУП «ВНИИФТРИ»

Начальник лаборатории 203

ФГУП «ВНИИФТРИ

СФМА.411259.004 МП

14
