Методика поверки «ПРЕОБРАЗОВАТЕЛИ ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ И ТЕМП ГРАТУ ГЫ ИЗМЕРИТЕЛЬНЫЕ ППТ10-П2» (МП КУВФ.413631.010)

ООО «Производственное Объединение ОВЕН»

ПРЕОБРАЗОВАТЕЛИ ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ И ТЕМПЕРАТУРЫ ИЗМЕРИТЕЛЬНЫЕ ПВТ10-Н2

МЕТОДИКА ПОВЕРКИ КУВФ.413631.010МП

Москва 2015

1 Введение

Настоящая методика распространяется на преобразователи относительной влажности и температуры измерительные ПВТ10-Н2 (далее по тексту - преобразователи или приборы), изготавливаемые ООО «ПО ОВЕН», г. Москва, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

2 Операции поверки

При проведении первичной и периодической поверки должны выполняться операции, указанные в таблице 2.1

Таблица 2.1

3 Средства поверки

При проведении поверки применяют средства измерений, указанные в таблице 3.1 Таблица 3.1

П р и м е ч а н и я:

1 Все средства измерений, применяемые при поверке, должны иметь действующие свидетельства о поверке.

2 Допускается применение других средств измерений с метрологическими характеристиками, не хуже указанных в таблице 3.1, и разрешенных к применению в Российской Федерации.

• 4 Требования безопасности

При проведении поверки необходимо соблюдать:

• - требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ РМ-016-2001;

• - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний;

• - указания по технике безопасности, приведенные в руководстве по эксплуатации преобразователей.

• 5 Условия поверки и подготовка к ней

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °С

• - относительная влажность окружающего воздуха, %, не более

• - атмосферное давление, кПа

• 6 Проведение поверки

  • 6.1 Внешний осмотр

6.1.1. При внешнем осмотре устанавливают отсутствие механических повреждений, коррозии, нарушений покрытий, надписей и других дефектов, которые могут повлиять на работу системы и на качество поверки.

6.2.Опробование

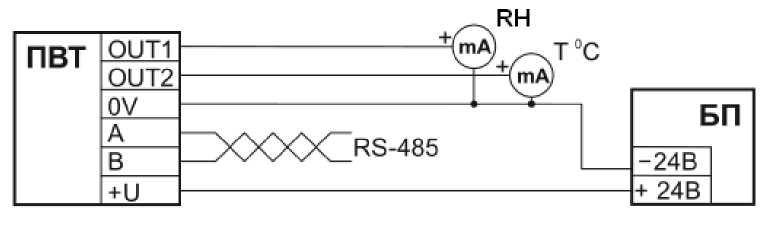

• 6.2.1 Подключить к источнику питания и вторичному измерительному прибору преобразователь с выходным сигналом постоянного тока по схеме, представленной на рисунке 1 (для преобразователя с выходным сигналом постоянного напряжения по схеме, представленной на рисунке 2).



  Рисунок 1



  0UT1

  OUT2



  Рисунок 2

  БП
  -24В
  + 24В

• 6.2.2 На дисплее внешнего измерительного прибора наблюдают индикацию показаний, соответствующих текущим значениям температуры или относительной влажности в поверочной лаборатории.

• 6.3 Определение абсолютной погрешности

• 6.3.1 Определение абсолютной погрешности канала измерений относительной влажности преобразователя.

• 6.3.1.1 Определение абсолютной погрешности канала измерений относительной влажности преобразователя проводится в рабочей камере эталонного генератора влажного воздуха (далее по тексту - генератор), или в климатической камере методом сравнения с эталонным гигрометром.

Погрешность определяют при трех значениях воспроизводимой относительной влажности: 20±15 %, 50 ±15 %, 70±15 %.

• 6.3.1.2 В соответствии с руководством по эксплуатации подготавливают к работе эталонный генератор или климатическую камеру.

• 6.3.1.3 Устанавливают поверяемый преобразователь в центре рабочего объема камеры или генератора. Эталонный гигрометр необходимо располагать в непосредственной близости от поверяемого преобразователя.

• 6.3.1.4 Задают требуемое значение относительной влажности.

• 6.3.1.5  При поверке, преобразователь выдерживают в рабочей камере при установившемся значении относительной влажности не менее 30 мин, после чего снимают не менее 10 показаний относительной влажности (в течение 5 минут) поверяемого прибора.

Показания преобразователя снимают с помощью калибратора многофункционального и коммуникатора ВЕАМЕХ MC6 (-R).

• 6.3.1.6 Абсолютная погрешность преобразователя определяется по формуле 1:

д=аt • (r (t)h -aRx(t)h)

1 % 0 ⁽¹⁾

где: ^At- значение приведенной погрешности измерений преобразователя, %;

Rh(t)_max, Rh(t) _min - соответственно верхний и нижний пределы шкалы преобразования измеренных сигналов в унифицированные аналоговые сигналы постоянного тока или напряжения в эквиваленте относительной влажности (температуры), % (°С).

Приведенная погрешность в зависимости от типа выходных аналоговых сигналов определяется по формуле 2: где: I (U) изм - значение измеренного выходного тока (напряжения) в поверяемой точке;

I (U) _н - нормируемое значение выходного сигнала (16 мА или 10 В).

I (и)_расч - расчетное значение выходного сигнала (мА или В), соответствующие значению относительной влажности (температуры) измеренного эталонным СИ,

определяемое по формуле 3:

где: Rh(t)_mi_n, Rh(t)_max - соответственно верхний и нижний пределы шкалы преобразования измеренных сигналов в унифицированные аналоговые сигналы постоянного тока или напряжения в эквиваленте относительной влажности (температуры), % (°С);

Rh(t) _э - среднее арифметическое значение показаний эталонных СИ, % (°С).

Операции по п.6.3.1.6 выполняют для всех контрольных точек относительной влажности.

Значения абсолютной погрешности в контрольных точках не должны превышать значений, указанных в приложении А.

При наличии интерфейса RS485 с протоколом обмена MODBUS у преобразователя, абсолютная погрешность показаний может определяться по формуле 4:

А = ±Y - ^гэ)     (4)

где: ^Y _п - среднее арифметическое значение относительной влажности (температуры) поверяемого преобразователя снятое с программно-аппаратного комплекса или с дисплея персонального компьютера, % (°С);

^Y _э- среднее арифметическое значение относительной влажности (температуры) по показаниям эталонного термометра (гигрометра), % (°С).

6.3.2 Определение абсолютной погрешности канала измерений температуры преобразователя.

• 6.3.2.1 Определение абсолютной погрешности канала измерений температуры преобразователя проводится в рабочей камере генератора, или в климатической камере методом сравнения с эталонным термометром.

Погрешность определяют при пяти (при первичной поверке) или при трех (при периодической поверке) значениях рабочего диапазона измерений температуры преобразователей. Значение контрольных точек температуры определяются по формуле (5):

T - T

T _ T + m am ± ± 5

¹ _ ^{m i n} 4(2)      "

где: i=0..2 (при периодической поверке);

1=0..4 (при первичной поверке).

• 6.3.2.2 Устанавливают поверяемый преобразователь в центре рабочего объема камеры или генератора. Эталонный термометр необходимо располагать в непосредственной близости от поверяемого преобразователя.

• 6.3.2.3 Задают требуемое значение температуры.

• 6.3.2.4 После установления заданной температуры и установления теплового равновесия между эталонным термометром, преобразователем и термостатирующей средой (стабилизации показаний), снимают не менее 5 показаний (в течение 5 минут) с помощью калибратора многофункционального и коммуникатора ВЕАМЕХ MC6 (-R).

• 6.3.2.5 Обрабатывают полученные данные и рассчитывают абсолютную погрешность, согласно п.6.3.1.6. Погрешность не должна превышать нормируемых значений пределов допускаемой абсолютной погрешности, приведенных в приложении А.

• 6.3.2.6 Выполняют операции по п.6.3.1.6 для всех контрольных температурных точек.

• 7 Оформление результатов поверки

7.1 Приборы прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них оформляется свидетельство о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г. и (или) ставится знак поверки в паспорт.

• 7.2 При отрицательных результатах поверки, в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г., оформляется извещение о непригодности.

• 7.3 По согласованию с заказчиком допускается исключать часть диапазона измерений, в котором в процессе поверки установлено несоответствие нормируемым значениям метрологических характеристик, приведенных в Приложении А.

• 7.4 По требованию заказчика допускается сокращать часть нормируемого диапазона измерений исходя из конкретных условий применения приборов.

ПРИЛОЖЕНИЕ А

Метрологические и технические характеристики преобразователей относительной влажности и температуры измерительных ПВТ10-Н2

Основные метрологические и технические характеристики преобразователей относительной влажности и температуры измерительных ПВТ10-Н2 приведены в таблице 1. Таблица 1

7
