ФЕДЕРАЛЬНОЕ УНИТАРНОЕ ГОСУДАРСТВЕННОЕ ПРЕДПРИЯТИЕ "ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ"

(ФГУП "ВНИИМС")

УТВЕРЖДАЮ

•L г

Заместитель директора ^ЗДдственной метрологии ФГУП ВНИИМС"

оЛ’Дс,

1.В.Иванникова

2018 г.

Государственная система обеспечения единства измерений

УСТРОЙСТВА "OPTICHECK"

МЕТОДИКА ПОВЕРКИ

МП 208-012-2018

МОСКВА

1 ВВЕДЕНИЕ
  • 1.1 Настоящий документ распространяется на устройства "OPTICHECK" (далее устройства), предназначены для поверки электромагнитных расходомеров-счетчиков (далее - ЭМР) фирмы KROHNE путем измерения значений электрических параметров и контроля их метрологических характеристик, в состав которых входят первичные преобразователи следующих модификаций:

  • - OPTIFLUX;

-WATERFLUX.

В качестве преобразователей сигналов в состав расходомеров должны входить вторичные преобразователи следующих модификаций:

  • -  IFC 050;

  • -  IFC 070;

  • -  IFC 100;

  • -  IFC 300.

  • 1.2 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок.

  • 1.3 Интервал между поверками - 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки выполняют следующие операции:

  • - Внешний осмотр (п.7.1);

  • - Опробование (п.7.2);

  • - Идентификация программного обеспечения (п.7.3);

  • - Контроль метрологических характеристик (п.7.4).

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении проверки применяют следующие средства поверки:

эталоны, заимствованные из других поверочных схем по ГОСТ 8.022-91 и ГОСТ 8.027-2001 1-ого или 2-ого разряда согласно приказу Росстандарта от 07.02.2018 г. №256, часть 1;

мультиметр цифровой 34401 А, (регистрационный № 54848-13), Эталон единицы напряжения постоянного тока 3 разряда в диапазоне от 0 до 1000 В, напряжения переменного электрического тока 2 разряда в диапазоне от 0 до 750 В, силы постоянного тока 2 разряда в диапазоне от 0 до 3 А, силы переменного электрического тока 3 разряда в диапазоне от 0 до 3 А, электрического сопротивления 3 разряда в диапазоне от 0 до 100 МОм, частоты в диапазоне от 3 до 300000 Гц;

калибратор токовой петли Fluke 715 (регистрационный №29194-05), диапазон измерения силы тока 0-24 мА, пределы допускаемой абсолютной погрешности измерений ±(0,00015 * 1 +2 е.м.р.).

частотомер электронный счетный 43-32, погрешность измерений 5f= ±(5+l/(fH3M-fc4))-100;

  • - контрольные расходомеры-счетчики электромагнитные OPTIFLUX 5300;

  • - персональный компьютер или планшет с ОС Windows;

  • - программное обеспечение OPTICHECK, устанавливаемое на ПК или планшет (имеется в свободном доступе на домашней страничке krohne.com);

  • - USB-кабель для подключения OPTICHECK к планшету или ПК;

  • - адаптеры для подключения различных (поверяемых) расходомеров KROHNE к OPTICHECK.

  • 3.2. Средства поверки должны быть поверены и иметь действующие свидетельства о поверке и/или оттиск поверительного клейма.

  • 3.3. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К механическому и электрическому монтажу устройства и планшета или ПК вместе с использованием программного обеспечения, а также к установке специальных драйверов допускаются только специалисты, ознакомившиеся с Руководством по эксплуатации на устройства, а также с руководствами по эксплуатации на преобразователи сигналов и первичными преобразователями контрольных расходомеров. Также необходимо ознакомиться с руководствами эксплуатации на все средства поверки.

  • 4.2 При проведении поверки соблюдают требования, определяемые:

  • - правилами безопасности труда, действующими при работе со средствами поверки;

  • - правилами пожарной безопасности.

  • 4.3 Монтаж и демонтаж оборудования проводится только при отключенном питании. Монтаж электрических соединений проводится в соответствии с ГОСТ 12.3.032 и "Правилами эксплуатации электроустановок".

  • 4.4 К проведению поверки допускаются лица, имеющие квалификационную группу по технике безопасности не ниже II в соответствии с "Правилами техники безопасности при эксплуатации электроустановок потребителей", изучившие эксплуатационную документацию на устройства, а также настоящую методику поверки.

4.5. Инженер по сервисному обслуживанию и/или оператор должен уметь правильно обращаться с устройством, а также проводить сервисное обслуживание и эксплуатировать приборы с различными комбинациями первичного преобразователя и преобразователя сигналов.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

атмосферное давление, кПа               от 84 до

относительная влажность воздуха, %       от 30 до

6 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

Перед проведением поверки выполняют следующие подготовительные работы:

  • 6.1 Подготавливают к работе расходомерную поверочную установку и контрольный расходомер-счетчик электромагнитный согласно п.3.1 данной методики согласно эксплуатационной документации.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр.

При проведении внешнего осмотра устанавливают соответствие поверяемого устройства следующим требованиям:

  • - комплектность соответствует указанной в паспорте;

  • - на устройстве отсутствуют механические повреждения, препятствующие его применению;

  • - серийный номер устройства соответствует указанному в паспорте.

  • 7.2 Опробование

    • 7.2.1. Устройство подключают к расходомеру-счетчику и планшету или ПК, согласно схеме, приведенной в руководстве по эксплуатации на OPTICHECK

    • 7.2.2. Включите планшет или ПК, если они ещё не включены. На рабочем столе появится иконка для запуска приложения OPTICHECK. Запустите программное обеспечение, дважды щёлкнув мышью на иконке.

    • 7.2.3. После запуска приложения появится главное окно согласно Рисунку 1. Вкладки навигации 1 (слева направо) представляют собой этапы действий, которые необходимо выполнить во время процесса поверки. Кнопка с красными символами на панели меню указывает на активную страницу; все остальные кнопки имеют синие символы.

KROHNE

| Start

В Laragtsaget ЦЗЁ|

(С) 2GI5        Htastcchaft SssfrM

Рисунок 1 - Окно-заставка программного обеспечения

  • 7.2.4 В начале активируется страница "Start" (Старт), на которой указано, какие кабельные соединения необходимо использовать. Программное обеспечение автоматически проверяет, какие из необходимых подключений выполняются, и предлагает инструкции по их установке.

Первоначально тестируются следующие соединения:

  • • USB-соединение между планшетом/ПК и OPTICHECK;

  • • GDC-соединение между OPTICHECK и преобразователем сигналов.

  • 7.2.5 Опробование считается выполненным успешно, если после проверки устройства слева на экране появится сообщение, информирующее пользователя о том, что подключенный OPTICHECK обнаружен и готов к работе (Рисунок 2).

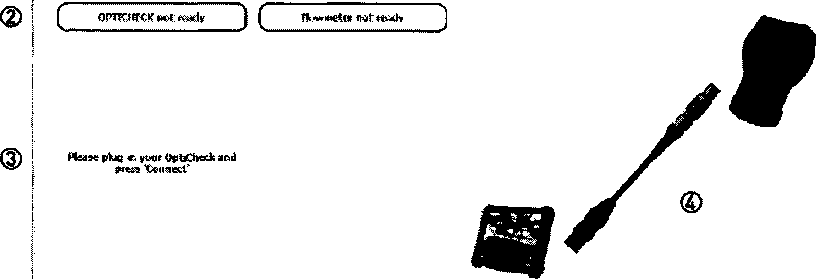

  • 7.2.6 Если OPTICHECK не готов, следует установить USB-соединение и нажать "Connect" (Подключить).

    Ксгхзчтх-гюп

    ВРПСН1!£К f*ady

    KROHNS' депсикх

    Pfease «elect a flowmeter

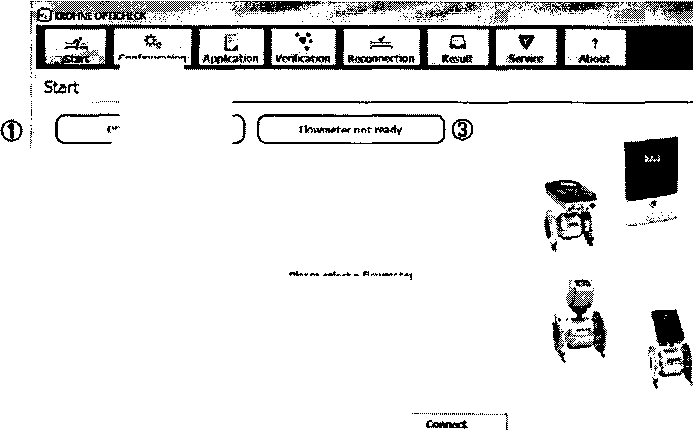

    Рисунок 2 - Стартовое окно

    Language: SB

    Serial Crater

    0

    VftrsfcMi

    Ll.llWt

    HaiMjfartttiet frat?» 261-4 fil S7

    KROHNEl

    O₽№ / WATRHWt / ТГОАГЯЖ OPFIMA.SS

    Ccwnght (C) 2015 KROTK Ftesstechnfc GmbH

  • 7.3 Идентификация программного обеспечения

В соответствии с эксплуатационной документацией с помощью OPTICHECK проводят проверку характеристик контрольного расходомера-счетчика, прошедшего поверку на расходомерной установке.

ПО OPTICHECK формирует автоматически протокол (см. Приложение Б).

На первой странице протокола считывают номер версии ПО в строке PC Software Version (Рисунок 3)

Версия ПО должна быть не ниже 3.0.0_.

OPTICHECK Details

Supported Meters Electromagnetic, Mass________________________

Serial No.           104044&62__________________________________

PC Software Version 3.0.1-T3717__________________________________

Next Calibration      2017-03-10

Рисунок 3 - Идентификация ПО

  • 7.4 Определение метрологических характеристик.

  • 7.4.1 На эталонной установке проводят контрольную поверку расходомера-счетчика OPTIFLUX 5300. Определяют соответствие его метрологических характеристик в точках расхода, соответствующих скорости потока 1,25; 2,5; 3,75 и 5 м/с. К поверке устройства OPTICHECK допускают расходомеры-счетчики, относительная погрешность измерений объема/объемного расхода не превышает ±0,25 %.

Результаты поверки расходомеров-счетчиков заносят в таблицу "Результаты поверки расходомера на поверочной установке" раздела 1 протокола, приведенного в приложении А.

  • 7.4.2 В соответствии с эксплуатационной документацией с помощью OPTICHECK проводят проверку характеристик контрольного расходомера-счетчика, прошедшего проверку на расходомерной установке. Автоматически формируется протокол, приведенный в Приложении Б. На основании данного протокола данные, которые необходимы для поверки OPTICHECK, заносятся в протокол, приведенный в приложении А. Порядок переноса данных из протокола, приведенного в приложении А, в протокол, приведенный в приложении Б, указан в приложении В.

Устройство считают прошедшим поверку по данному параметру, если отклонение по каждой из контрольных точек (1,25; 2,50; 3,75 и 5 м/с) не превышает ±0,5 %.

  • 7.4.3 Устройство OPTICHECK отключают от расходомера.

  • 7.4.4 К клеммах выходного токового сигнала расходомера подключают калибратор токовой петли согласно руководствам по эксплуатации на преобразователи сигналов IF С 300 и калибратора.

С помощью меню расходомера имитируют токовые сигналы 4 и 20 мА согласно Руководству по эксплуатации на преобразователь сигналов IFC 300.

Полученные данные заносятся в таблицу "Проверка токового выхода" раздела 3 Протокола, приведенного в приложении А.

OPTICHECK считают прошедшим поверку по данному параметру, если разница измеренных значений, полученных при помощи калибратора и значений токового выхода, полученных с помощью OPTICHECK, не превышает ±10 мкА.

  • 7.4.5 В разрыв между первичным преобразователем и конвертером сигналов расходомера (клеммы тока возбуждения) включают калибратор токовой петли, и при помощи заводского меню прибора проводят измерение тока возбуждения положительной и отрицательной составляющей тока возбуждения 250 мА.

Полученные данные заносят в таблицу "Проверка силы тока возбуждения" раздела 4 Протокола, приведенного в приложении А.

OPTICHECK считают прошедшим поверку по данному параметру, если разница отклонений при каждом значении тока возбуждения, полученных калибратором, и отклонений тока возбуждения, полученных с помощью OPTICHECK, не превышает ±0,1 %.

  • 7.4.6 Калибратор токовой петли отключают от расходомера.

  • 7.4.7 К клеммах выходного частотного сигнала расходомера подключают частотомер согласно руководствам по эксплуатации на преобразователи сигналов IFC 300 и частотомер.

Расходомером имитируют частотные сигналы 10 Гц и 8000 Гц согласно Руководству по эксплуатации на преобразователь сигналов.

Полученные данные заносятся в таблицу "Проверка частотного выхода" раздела 5 Протокола, приведенного в приложении А.

OPTICHECK считают прошедшим поверку по данному параметру, если разница значений, полученных от частотомера и значений частотного выхода, полученных с помощью OPTICHECK, не превышает ±0,01 %.

  • 7.4.8 Частотомером измеряют частота тока возбуждения на клеммах тока возбуждения первичного преобразователя (см. Руководство по монтажу и эксплуатации для расходомера).

Полученные данные заносят в таблицу "Проверка частоты тока" возбуждения раздела 6 Протокола, приведенного в приложении А.

OPTICHECK считают прошедшим поверку по данному параметру, если разница значения, полученного частотомером, и значения частоты тока возбуждения, полученного с помощью OPTICHECK, не превышает ±0,5 %.

  • 7.4.9 Частотомер отключают от расходомера.

  • 7.4.10 Преобразователь сигналов отключают от первичного преобразователя расходомера. С помощью мультиметра измеряют сопротивление обмотки возбуждения на клеммах обмотки возбуждения.

Полученные данные заносят в таблицу "Проверка сопротивления обмотки возбуждения" раздела 7 Протокола, приведенного в приложении А.

OPTICHECK считают прошедшим поверку по данному параметру, если разница значением, полученного мультиметром и значения сопротивления, полученного с помощью OPTICHECK, не превышает ±1 %.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

8.1. Результаты поверки заносят в протокол по форме, приведенной в приложении

А.

  • 8.2 Положительные результаты поверки оформляют записью в Паспорте, удостоверенной подписью поверителя и нанесением знака поверки или оформляют свидетельство о поверке по установленной форме в соответствии с приказом Минпромторга России от 02 июля 2015 г. № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

  • 8.3 При отрицательных результатах поверки выписывается "Извещение о непригодности к применению" в соответствии с приказом Минпромторга России от 02 июля 2015 г. №1815.

Начальник отдела 208 ФГУП "ВНИИМС"

Руководитель службы стандартизации, сертификации и документации ООО «КРОНЕ Инжиниринг»

Иполитов

В. Окунев

1 Результаты поверки расходомера на поверочной установке

Контрольная

точка

Измеренный объем (расход), м'

показания         показания

установи®       расходомера

Допустимая погрешность

Погрешность, %

Результат

1,25 м/с

2,5 м/с

3,75 м/с

5 ,0 м/с

0,25%

0,25%

0,25%

0,25%

i

2 Результаты поверки преобразователя сигналов

Параметр

Скорость, м/с

Допустимая погрешность, %

Отклонение, %

Результат

Контрольная точка 1,25 м/с Контрольная точка 2,50 м/с Контрольная точка 3,75 м/с Контрольная точка 5,00 м/с

0,500%

0,500%

0,500%

0,500%

з Проверка токового выхода

Параметр

Показания, мА калибратора OPTICHECK

Отклонение, мкА допустим, полученное

Результат

w           4 мА

Токовыи выход А

20 мА

10,00

10,00

4 Проверка силы тока возбуждения

Фактическое

значение

Измеренное калибратор.

значение

Откпон по калибратору

ение, %

по

OPTIC НЕС К

Разница отклонений

Допустимая разница отклонений

Результат

I 0,00%

0,10%

ПРОТОКОЛ ПОВЕРКИ

устройства OPTICHECK

[KROHN El

> measure the facts

5 Проверка частотного выхода

Параметр

Показания

частотомер OPTICHECK

Отклонение, % получен, допускаемое

Результат

Частотный выход В

8000 Гц

0,01%

0,01%

6 Проверка частоты тока возбуждения

Параметр

Показания частотомер OPTICHECK

Отклонение, % по луч.      допуск.

Результат

Частота тока возбуждения. Гц

0,50

1

7 Проверка сопротивления обмотки возбуждения

Параметр

Показания омметра   OPTICHECK

Отклонение, % по луч      допуск.

Результат

Сопротивление (7-8), Ом

1,00

Результат поверки:

Тест провел:

(Sama)

(подпись)

(расшифровка)

Поверитель:

(Sama)

(подпись)

(расшифровка)

Приложение А

Форма протокола поверки OPTICHECK

ПРОТОКОЛ ПОВЕРКИ

устройства OPTICHECK

KROHNE

measure the facts

Контрольный расходомер

Тип прибора:

Серийный №: CG-номер: GK 1GKL:

Т илоразмер: Частота поля:

OPTICHECK

Серийный №: Дата поверки:

Условия поверки Т руба заполнена

Приложение Б

Форма протокола, которую OPTICHECK генерирует автоматически

Ниже приведена форма протокола, который автоматически генерируется при поверки расходомеров с помощью OPTICHECK. Описание протокола приведено в руководстве по эксплуатации на OPTICHECK.

Electromagnetic Flowmeter Verification Certificate

Customer Date

1.23

Data

Inspector

Address 123

Phone 123

Етай 123

WetltoM*

Dvinin

OPTICHECK MentiftcatkHi        I

Determine Attribute &

WARN N-»

МШгМеоипеШг»

Determine Attributes

: •■-.. .'П

СШК Device

PASSED

■ЮТеМ»

Correni. Oufipct TemMrs^ A (aoBve)

PASSED

Current Output IWrrinW A (passive)

PASSED

Slates Output TerrtWial 8 (passhas)

PASSED

Control Input terminal В (passives

PASSED

Slat.s Output teminai C (passive)

PASSED

Status OuBrut ИвлпМяа! D (passive)

passed

Frequency O-tpui Temina* 0 (passives

PASSED

Date Permed 2O1B4l2-ie 12:14.52

CerUftaste Prtmed 201M2-16 12:20*5

Varffieaton Type Level 2

Reason           Verl&caticn

Ihmwt Mnrhrtm

Sensor Test*

-HU c.-ih

T’ASHF’.-

‘wj | .»■» Г* jitet

PASS! D

Samar Electronic Теш

Test Coil Citwit

PASSED

Test Electrode Circuit

PASSED

Oan»:WaM®

Usee Actions

СЖПСНЕСК stodd Ре гсейШжаШЗ - mirtf tm          date!

Flowmeter Details

OPTICHECK Details

Device Type

Serial hto.

CctwMer Serial No.. CwM&r GG No. V-Numbar Sensor Klecironsc Revision GK/GKL

Diameter

Liner

Electrode Material

Caaxabon Date w

CTOFLUXOPO___________

A1103206____________________

G10445312___________________

TO3OQ1S100

VNO394911C9S11OQOtXK^OdOOOO

ER3.3.1_____________________

GK 4 3741 GKL5755B________

25 mfr ianch__________________

w________________

HC22

2011-05-04

Supported Meters

Sertel No.

PC Senate Version

Next C«ca^%

EtecSfornagmaic. Mass

tfM044562__________

3.0.1-Г3717__________

2017-03-10

Appii estion Details

Process Rsid       ___________________________________________

Te<w»rature        ___________________________________________

Pressure            _______________________________________________

Osstet                                       ~

Empty Rpe        Ng_________________________________

bootstrap ctww&csn No_____________________________________

C-ommente:

These ’Seats Hcscatio tPoS your instrum^ni is гзпг^г^ without arty errors and She rtaesumP values am wehtn *A 1 % nf Pts        testacy aai^tsatert.

The ciJsitratkx-f st tfte GPDCiCCK ver^kaiion system s £utiy irac*at:iK эз гвйкимё stondartSs.

Date

Operator's Sign

Inspector** Sign

Detailed Test Results

ОРПСНЕСК Identification

Determine Attribute*

WARMING

RecaBswtos Date

2017-03-10

WARNING

M«<»r Identification

Determine Attributes

PASSED

Detected CG fitenber

CC3001S1®

Expected CG Number

ccaooisioo

Оел::в variant uochafKied after production

OK

Elect'orric Revision

ER3.3.t

Dwxdrr^ CG Nursber

IFC300

OK

Etectexslcs Temperature

20.85 "C

System Serial Number

41103206

Decsxfcg V-Number

VN039491ICeailMXIOOOttXXXKI

Mantrted Sensor

OPTIFLUXIOK

OK

ОРТ1РШХ 43®

Check Device Status

PASSED

ОрвПСЙСЛЛ

error

REMARK

field coil broken

out of аресМоайоп

REMARK

oonducfivlty off

InlfcKWs&liori

PASSED

K> Teets

Current Output Terminal A (active)

PASSED

Calibration Point 1

4.923 mA

OK

Calibration Mnt 2

19.826 mA

OK

Test Point A mA

4.001 mA

PASSED

Test Point 8 mA

7.899 mA

PASSED

Teat Point 12 mA

11.999 mA

PASSED

■feet Paint 16 mA

16 iT'A

PASSED

Teel P«nt 20 mA

20 mA

PASSED

Current Output Terminal A (passive)

PASSED

Calibration Point 1

4.823 mA

OK

Calibration Point 2

19.826 mA

OK

Test Point 4 mA

4.002 mA

PASSED

Test Point 8 mA

BmA

PASSED

Test Point 12 mA

12.001 mA

PASSED

Teel Point 16 mA

16.001 mA

PASSED

Тай Point 20 mA

20.002 mA

PASSED

Statue Output Terminal В (passive)

PASSED

Status Output Open

16.5 V

PASSED

States Uut--I Op®

«SpA

PASSED

States Output Ck»ed

«О mV

as®

Slams OutetCtoswt

16.801 mA

PARSED

Control Input Terminal В (passive)

PASSED

Oxifd Input High

3.47 V

PASSED

Control input LOW

3.41 V

PASSED

Status Output Terminal C (passive)

PASSED

State Output Open

18.4 V

PASSED

States Output Op®

<&pA

PASSED

States Output Closes

KSOmV

PASSED

Detailed Test Results

TeetMochrte

Value

Stabs Outlet Oosea

18.803 mA

PASSED

Statu* Output Terminal D (passive)

PASSED

Stabs Output Open

18.3 V

PASSED

Stabs Oub-t Op»

« 5pA

PASSED

Stabs Outset Qcsm

K»mV

PASSED

Stabs Outfit Ctoeed

18804 mA

PASSED

Frequency Output Term trial □ (pass ive)

PASSED

Test Stow Driver

0.,20.8 V

PASSED

Teat Stow Driver 10 He

10.001 Hz

PASSED

Teat Sw Driver

0 ..20 V

PASSED

Tee* Stow Driver 100 Hz

100.007 Hz

PASSED

Test Fast Driver

0... 15.5 V

PASSED

Тей Fast Driven kHz

1kHz

PASSED

Test Fast Driver

0 ... 15.7 V

PASSED

Test Fast Driver 8 kHz

8.001 kHz

PASSED

Sensor Teats

Test Coils

PASSED

Coil Impedance TermireBs 7-8

106.80 at 1 Hz

Coil Ins Jator Terminal 7

> 1jOMO at 1 Hz

Cail InsJato-', Terminal 8

>1.010 all Hz

Teator Start Circuit

PASSED

Test tor Open С»Л

PASSED

Test for C<e iMsulatto

PASSED

Test Electrodes

PASSED

EtocMtoa Impedance T«nnws 2-3

27.0 kO at 1S Hz

Electrode Iri pedance Terminals 2-1

12.6 kQ at 1O Hz

hsuSaSon Electrode Terminals 2-20

1.207 mV

Electrode Impedance ‘йжпШйв 3-1

14.6 kC at IS Hz

tosutelton Electrode Terminals 3-30

1.593 mV

Test tor Start Circuit

PASSED

Tea for Open Отел

PASSED

Test tor Symmetry

PASSED

....

Sensor Eleckanici Teats

Test Coil Circuit

PASSED

Read t&fae (Counter Я

25W.t»S

PASSED

Read Value (Counter 2 J

2521-211

PASSED

Software

V2.1.0

OK

Zero Flow tae

aoaotsms

OK

Measured Col Current Deviate- (GK)

-0.056%

PASSED

Measured Col Frequency (GK)

8.315 Hz

PASSED

Measured Col Current Deviate (GKLJ

A0B3%

PASSED

Measured Cof Frequency (GKLJ

8.315 Hz

PASSED

Test Electrode Circuit

PASSED

Electrode acoiit 1.25 mis

1.249 mis

PASSED

Electrode Circuit 2.S m/s

2.503 mis

PASSED

Bectrode Circuit STS mi's

3.751 mfe

PASSED

Bactrode Circuit 5 mrs

5.003 miS

PASSED

Restore of Counter •Co--:ie< 1f

259ft 005

PASSED

Detailed Test Results

Vfctut

Result

| Restore of Counter {Counter 2)

| 252T2t1

|       PASseo       |

Приложение В

Инструкция по заполнению протокола по Приложению А (далее - Протокол) данными из протокола по Приложение Б (далее - Автоматический протокол)
  • 1. Заполнение таблицы Результаты поверки преобразователя сигналов (раздел 2 Протокола) проводят путем переноса значений из столбца Value и соответствующих строк Electrodes Circuit 1.25/2,5/3,75/5 м/с на странице 3, раздела Sensor Electronic tests -Test Electrode Circuit Автоматического протокола.

  • 2.        Заполнение таблицы Проверка токового выхода (раздел 3 Протокола) проводят

путем переноса значений из столбца Value и соответствующих строк Test Point 4 mA и Test Point 20 mA на странице 2, раздела I/O Tests - Current Output Terminal A (active) Автоматического протокола.

  • 3.  Заполнение таблицы Проверка силы тока возбуждения (раздел 4 Протокола) проводят путем переноса значений из столбца Value и строки Measured Coil Current Deviation (GK) на странице 3, раздела Sensor Electronics Tests - Test Coil Circuit Автоматического протокола.

  • 4.  Заполнение таблицы Проверка частотного выхода (раздел 5 Протокола) проводят путем переноса значений из столбца Value и соответствующих строк Test Slow Driver 10 Hz (соответствует сигналу 10 Гц) и Test Fast Driver 8 kHz (соответствует сигналу 8000 Гц) на странице 3, раздела I/O Tests - Frequency Output Terminal D (passive)ABTOMaTH4ecKoro протокола.

  • 5.  Заполнение таблицы Проверка частоты тока возбуждения (раздел 6 Протокола) проводят путем переноса значений из столбца Value и строки Measured Coil Frequency (GK) на странице 3, раздела Sensor Electronics Tests - Test Coil Circuit Автоматического протокола.

  • 6.  Заполнение таблицы Проверка сопротивления обмотки возбуждения (раздел 7 Протокола) проводят путем переноса значений из столбца Value и строки Coil Impedance Terminals 7-8 на странице 3, раздела Sensor Tests - Test Coils Автоматического протокола.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
