Методика поверки «компаратора частотного ЧК7-51.» (ЕЭ2.721.717РЭ)

ЕЭ2.721.717РЭ

• 6.1 Общие положения

  • 6.1.1 Настоящий раздел устанавливает методы и средства первичной и периодической поверки компаратора частотного ЧК7-51.

  • 6.1.2 Порядок организации и проведения поверки должен соответствовать установленному в ГОСТ РВ 8.576 или ПР 50.2.006.

6.1.3 Межповерочный интервал - 12 месяцев. При необходимости его изменения по результатам эксплуатации порядок его пересмотра должен соответствовать установленному в ГОСТ РВ 8.576 или ПР 50.2.006.

• 6.2 Операции поверки

При проведении поверки должны быть выполнены операции, перечисленные в таблице 6.1.

блица 6.1 - Операции поверки

7.3 Средства поверки

При проведении поверки должны применяться средства измерения (СИ) и вспомогательное оборудование (ВО), приведённые в таблице 6.2.

ЕЭ2.721.717РЭ

Таблица 6.2 - Средства измерения и вспомогательное оборудование,

Продолжение таблицы 6.2

6.4 Требования к квалификации поверителей

Поверитель, непосредственно осуществляющий поверку, должен быть аттестован на право проведения поверки средств измерений в соответствии с требованиями ПР 50.2.012.

• 6.5 Организация рабочего места

• 6.5.1 При размещении прибора на рабочем месте должна быть обеспечена естественная вентиляция поверяемого прибора и всех средств поверки.

С/ .У

• 6.5.2 Рабочее место поверки должно быть оборудовано трёхпроводными клеммами питания, обеспечивающими заземление приборов с помощью трёхпроводных сетевых шнуров.

• 6.5.3 На рабочем месте необходимо иметь руководства по эксплуатации средств поверки.

• 6.6 Требования безопасности при поверке

• 6.6.1 При проведении поверки необходимо соблюдать требования безопасности, указанные в разделе 2.

Внимание! При проведении поверки прибора все средства его поверки, также как и поверяемый прибор, должны быть надёжно заземлены, то есть их корпуса должны быть надёжно соединены с шиной защитного заземления через их трёхпроводные сетевые шнуры питания. Средства поверки, не имеющие трёхпроводных сетевых шнуров питания, должны быть также заземлены, то есть их зажимы защитного заземления должны быть присоединены к шине защитного заземления.

• 6.7 Условия поверки

• 6.7.1 Поверку прибора проводят в нормальных условиях применения:

- температура окружающего воздуха, °C...........................................20±5;

относительная влажность окружающего воздуха, %...................от 30 до 80;

атмосферное давление, кПа (мм рт. ст.)..............от 84 до 106 (от 630 до 795);

напряжение питающей сети, В.............................................220,0±4,4;

частота и гармоники питающей сети по ГОСТ 13109.

• 6.8 Подготовка к поверке

Подготовка прибора к поверке осуществляется в соответствии с пунктами 4.3.1, 4.3.4, 4.3.5.

• 6.9 Проведение поверки

• 6.9.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие прибора следующим требованиям:

• - комплектность прибора должна соответствовать таблице 3.1;

• - на верхней и нижней крышках прибора со стороны задней панели должны быть неповреждённые пломбы завода-изготовителя;

• - внешний вид прибора должен соответствовать требованиям п 4.3.1;

• - маркировка на передней и задней панелях прибора должна соответствовать таблице 5.1.

Приборы, имеющие дефекты, бракуются и направляются в ремонт.

• 6.9.2 Опробование

• 6.9.2.1 Включите поверяемый прибор и средства его поверки и прогрейте их в течение времени установления рабочего режима, указанного в их руководствах по эксплуатации.

• 6.9.2.2 Проведите проверку функционирования прибора по

п 5.3.4 - п 5.3.7 для оценки его исправности без применения средств поверки. Неисправные приборы бракуются и направляются в ремонт.

• 6.9.2.3 Проведите проверку работоспособности интерфейса прибора с помощью анализатора логических состояний линий КОП 814 следующим образом. Соединить приборы согласно рисунку 6.1. Установить переключатели "Адрес 0-4" И "ТПД" на задней панели прибора в нижнее положение. Установить переключатели анализатора 814 в следующие положения:

1

Переключатель рода работы

Память

Быстро

30, ОИ, КОМПАР, ЧЕТН,тз,р8

ДУ

Убедитесь, что прибор ЧК7-51 вышел на рабочий режим (на табло прибора высвечиваются 0000000, режим работы " At ВНУТР ").

Установить переключатель "ОИ" анализатора 814 сначала в верхнее, а затем в нижнее положение.

Выполнить следующие операции:

- набрать переключателями "УП" и "ЛД0-ЛД7" нижнего ряда анализатора 814 кодовую последовательность согласно таблице 6.3;

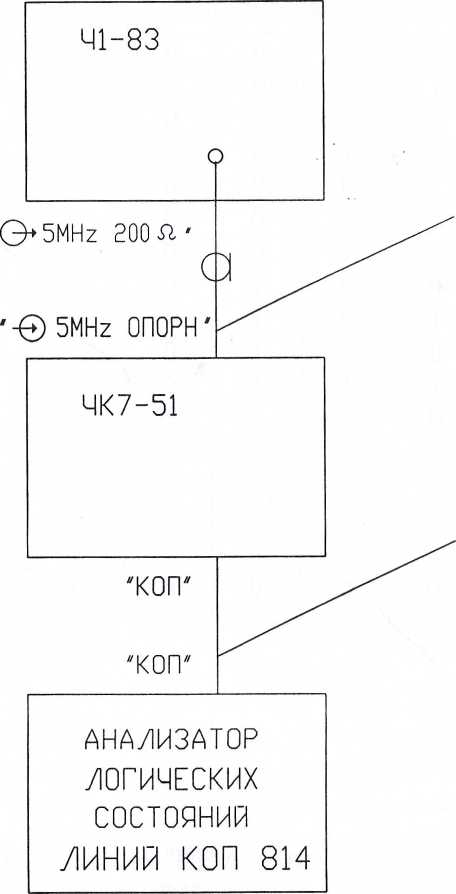

Рисунок 6,1- Схема электрииеская подклюиения приборов

в

814

6.3 -

• - перевести анализатор 814 в режим "ПРМ", для этого переключатель рода работы установить в положение "ПРМ";

• - считать результат измерения с прибора, нажимая кнопку "ЗАПУСК" на передней панели прибора. Результат измерения индицируется светоизлучающими диодами (СИД), расположенными над переключателями ЛД0-ЛД7 (таблица 6.4);

Таблица 6.4 -

5

ЕЭ2.721.717РЭ

1ЩИМИ диодами

- установить переключатель "ОИ" анализатора 814 в верхнее, а затем в нижнее положение. При этом выключается индикатор "ПРД".

Результаты проверки считать удовлетворительными, если выполняются описанные операции и результаты проверки соответствуют данным таблиц 6.3, 6.4.

• 6.9.3 Определение метрологических характеристик (MX)

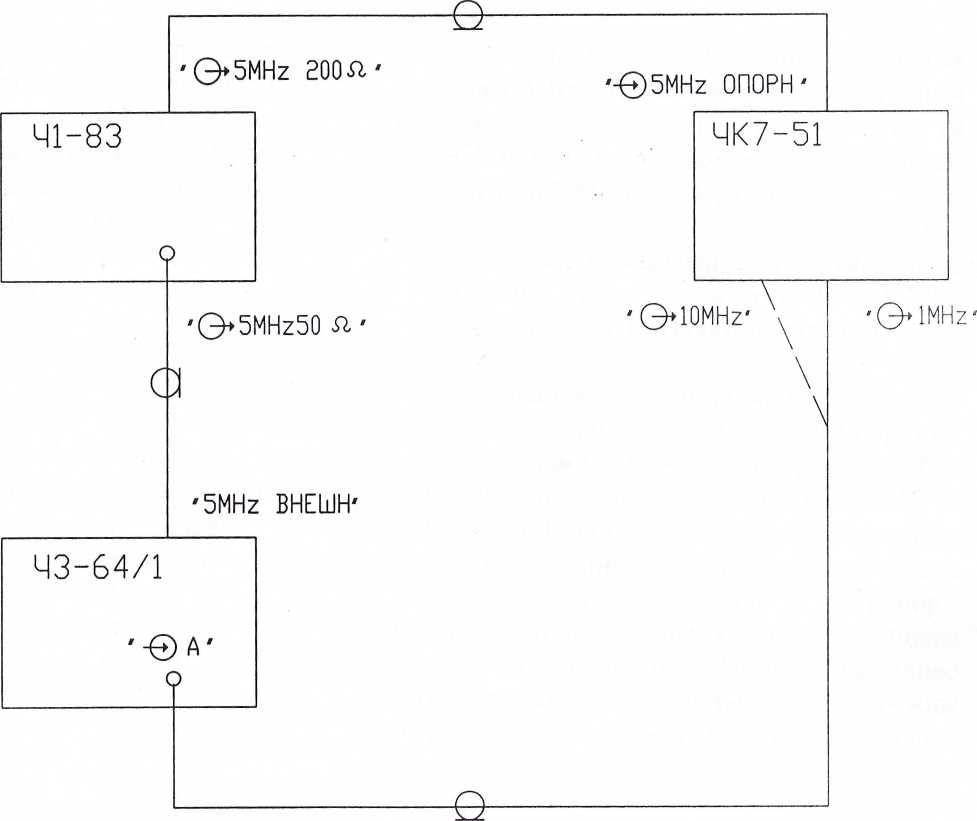

• 6.9.3.1 Определение частоты выходных сигналов проводить следующим образом. Соединить приборы, как указано на рисунке 6.2. При этом при измерении частоты выходного сигнала 1 МГц соединить разъём

" -@А" частотомера ЧЗ-64/1 с разъёмом " (^3^ MHz" прибора ЧК7-51, а при измерении частоты выходного сигнала 10 МГц соединить разъём " А" частотомера с разъёмом "        MHz" прибора ЧК7-51. На передней панели

частотомера включить кнопку "fa", переключатели "50Q/1MQ", "Х1/Х10",

" ~/д~ " установить соответственно в положения "50 Q", "ХЮ", " ~ ". Включить кнопки "3", "П" при измерении частоты сигнала 1 МГц, а при измерении часто ты сигнала 10 МГц включить кнопку "4", а кнопку " Г " выключить. На задней панели частотомера переключатель "5 MHz ВНЕШН/ВНУТР" поставить

г

4

f

ЕЭ2.721.717РЭ 3 положение "5 MHz ВНЕШН". Измерить значения частоты выходных сигналов на разъёмах " lOMHz" и" (^^-►IMHz".

Результаты проверки считать удовлетворительными, если измеренные значения частот 1 и 10 МГц не отличаются от номинальных значений более, тем на 1 Гц по абсолютному значению.

• 6.9.3.2 Определение эффективного значения напряжения выходных сигналов частотой 10 и 1 МГц на нагрузке (50,0±2,5) Ом проводить следующим образом. Соединить приборы, как указано на рисунке 6.3. Нажать на вольтметре В4-24 кнопки «СЛУЧ» и «СКЗ» и измерить эффективное значение напряжения выходных сигналов частотой 10 и 1 МГц на нагрузке (50,0±2,5) Ом.

Результаты проверки считать удовлетворительными, если измеренные эффективные значения напряжений выходных сигналов частотой 10 и 1 МГц находятся в пределах от 0,84 до 1,14 В и от 0,82 до 1,17 В соответственно.

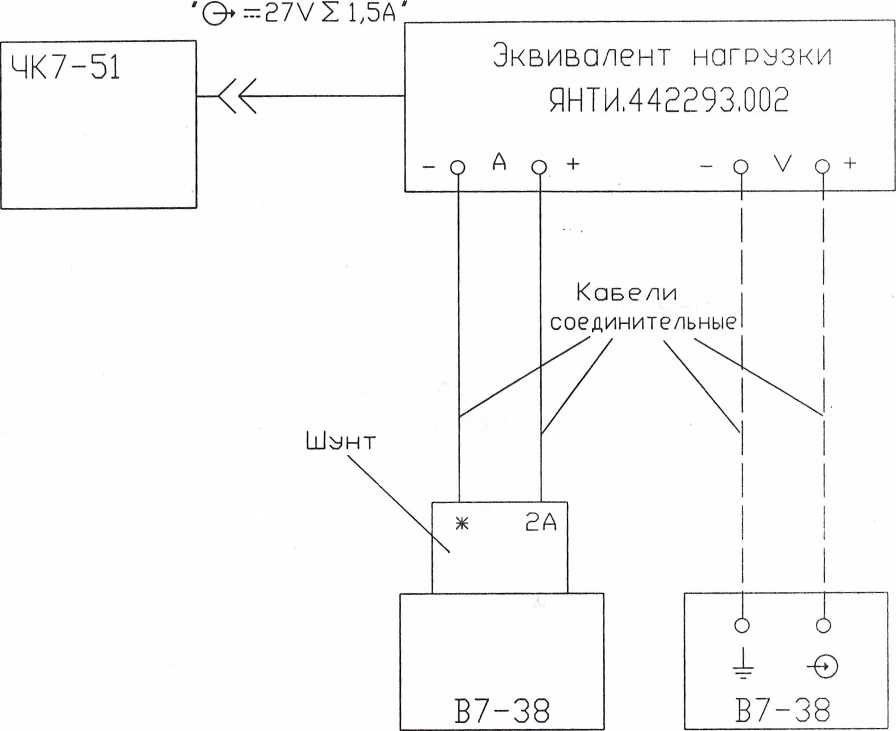

• 6.9.3.3 Определение выходного напряжения постоянного тока и эффективного значения напряжения пульсаций проводить следующим образом. Соединить приборы, как указано сплошными линиями на рисунке 6.4. Переключатель на эквиваленте нагрузки поставить в положение ”1” и регулятором установить ток (1,50±0,05) А, контролируя его с помощью прибора В7-3 8, включённого в режиме измерения величины постоянного тока. Далее переключатель на эквиваленте нагрузки установить в положение ”2”, а прибор В7-38 подключить в режиме измерения величины напряжения постоянного тока, как указано пунктирными линиями на рисунке 6.4. Измерить выходное напряжение постоянного тока. Затем прибор В7-38 установить в режим измерения величины напряжения переменного тока и измерить эффективное значение напряжения пульсаций.

Результаты проверки считать удовлетворительными, если при токе нагрузки (1,50±0,05) А выходное напряжение постоянного тока находится в пределах от плюс 22,1 до 29,9 В, а эффективное значение напряжения пульсаций не более 14,6 мВ.

6.9.3.4 Определение амплитуды импульсов основной и вспомогательной ШВ на нагрузке (50,0±2,5) Ом проводить следующим образом. Соединить приборы, как указано на рисунке 6.5. Измерить амплитуду импульсов основной и вспомогательной ШВ с помощью осциллографа С1-125.

Результаты проверки считать удовлетворительными, если полученные значения амплитуды импульсов основной и вспомогательной ШВ на нагрузке (50,0±2,5) Ом находятся в пределах от 2,6 до 4,8 В.

Определение периода следования импульсов основной ШВ и вспомогательной ШВ проводить следующим образом. Соединить приборы, как указано на рисунке 6.6. На частотомере на передней панели включить кнопки "1/£а",  "3", переключатели "50Q/1mQ",  "Х1/Х10",  "  ~/ =" поставить

соответственно в положения ”500"; "ХЮ"," — ".

1. ВП-кавели ЕЭ4,85Е.517-08 входят в состав комплекта

комбинировонного ПРИБОРО ЧК7-51

2. Переход ЕЭЕ.Е36.470-01А> аттенюатор ЕО dB ЕЭЕ.Е60.241 и нагрузка ЕЭЕ.260.Е30 входят в состав комплекта комБиниРованного ПРИБОРО В4-Е4,

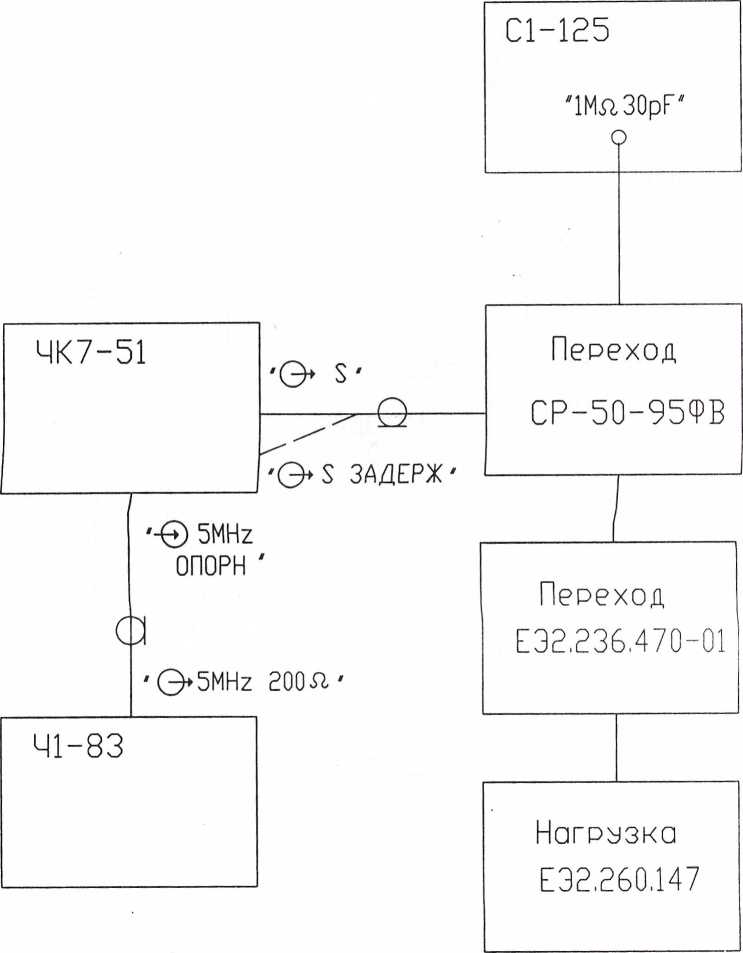

Рисунок 6.3- Схема электрическая подключения приборов для проверки определения эффективных значении напряжения выходных сигналов синусоидальном формы частотой 1 и 10 МГц.

77

ЕВЧ-кавели ЕЭ4.852,517-08 и переход СР-50-95ФВ

входят в состав комплекта комбинировонного приборо ЧК7-51,

Е,Переход ЕЭЕ.Е36.470-01 и нагрузка ЕЭЕ.Е60.147 входят в

проверки амплитуды импульсов основной и вспомогательной ШВ

79

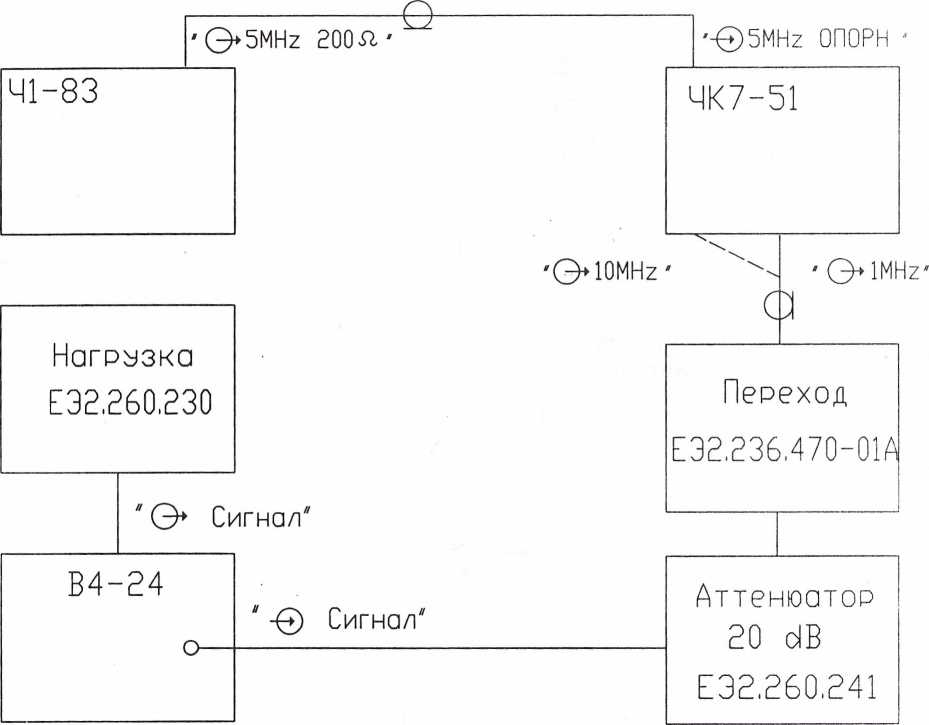

Рисунок 6.5- Схема электрицеская подклюнения приборов для

состав комплекта комбинировонного приборо В4-Е4,

-5MHz ВНЕШН'

ВЧ-каьели ЕЭ4.852.517-08 входят в состав комплекта комбинировонного ПРИБОРО ЧК7-51.

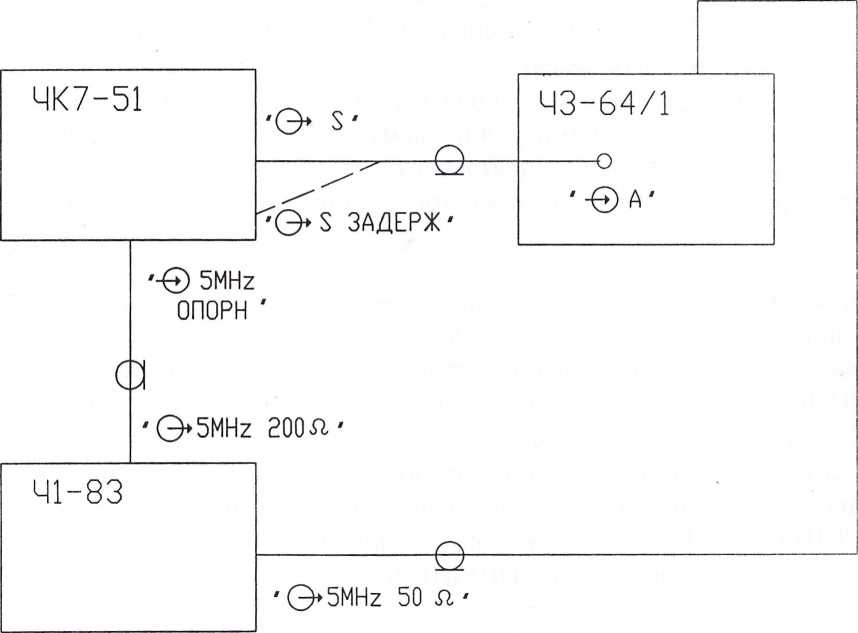

Рисунок 6.6- Схема электрическая подключения приборов

для определения периода следования и длительности

ИМПУЛЬСОВ основной и вспомогательно!?! ШВ.

81

6.9.3.7 Определение диапазона, погрешности и шага установки величины временной задержки импульсов вспомогательной ШВ относительно импульсов основной ШВ и определения погрешности измерения величины временного

ЕЭ2.721.717РЭ

На задней панели частотомера переключатель "5 MHz ВНЕШНВЬП’ТР" поставить в положение "5 MHz ВНЕШН". Измерить период следования импульсов основной ШВ и вспомогательной ШВ.

Результаты проверки считать удовлетворительными, если измеренная величина периода следования импульсов основной и вспомогательной ШВ не отличается от его номинального значения более, чем на 1 мкс по абсолютному значению.

Определение длительности импульсов основной ШВ и вспомогательной ШВ. Соединить приборы, как указано на рисунке 6.6. При этом на частотомере включить кнопки 'Ча", "МИНИМ", установить переключатели "50Q/1mQ", "Х1/Х10" в положения "500"; "ХЮ", " 777 ", а переключатели выбора фронта запуска каналов А и Б установить в положения 'LT " и " П_ " соответственно. Измерить длительность импульсов основной и вспомогательной ШВ.

Результаты проверки считать удовлетворительными, если измеренные длительности импульсов основной и вспомогательной ШВ будут в пределах от 10,1 до 19,9 мкс.

6.9.3.5 Определение погрешности измерения величины временного сдвига импульсов внешней ШВ относительно импульсов основной ШВ проводить следуюшим образом. Соединить приборы, как указано на рисунке 6.7. На частотомере на передней панели включить кнопки "1а-б" и "МИНИМ", переключатели "50О/1мО", "Х1/Х10", "      " поставить в положения "50Q",

"ХЮ"," ++ " соответственно, установить переключатели выбора фронта запуска каналов А и Б в положение " J ". На задней панели частотомера переключатель "5 MHz ВНЕШН/ВНУТР" установить в положение "5 MHz ВНЕШН". На приборе ЧК7-51 установить режим ”At ВЕ1ЕШН” (включены светодиоды "At" и "ВНЕШН").

Результаты проверки считать удовлетворительными, если показания частотомера не отличаются от показаний цифрового индикатора прибора ЧК7-51 более, чем на 0,1 мкс по абсолютному значению.

6.9.3.6 Определение значения погрешности синхронизации импульсов основной ШВ импульсами внешней ШВ проводить следуюидим образом. Соединить приборы, как указано на рисунке 6.7. После выполнения операций, указанных в п 6.9.3.5, нажать кнопку "СИНХР" на приборе ЧК7-51.

Результаты проверки считать удовлетворительными, если после проведения вышеуказанной операции измеренная частотомером величина временного сдвига импульсов внешней ШВ относительно импульсов основной ШВ будет равна (0+0,1) мкс или 999999,9 мкс, а показания цифрового индикатора на передней панели прибора ЧК7-51 будут (0+0,1) мкс.

и

1, Все соединения между прибороми выполнить; используя

погрешности синхронизации основной

диапазона; погрешности и шага установки велииины временной задержки импульсов основной ШВ

ЕЭ2.721.717РЭ сдвига импульсов вспомогательной ШВ относительно импульсов основной ШВ проводить следующим образом. Соединить приборы, как указано на рисунке 6.8. На частотомере органы управления установить в положения, указанные в п 6.9.3.5. На приборе ЧК7-51 установить режим "At ВНУТР ". Для этого нажать на кнопку "At ", чтобы светодиод под этой кнопкой включился, светодиод под кнопкой "ВНЕШН/ВНУТР" должен быть выключен. С помощью кнопок " —> " и " + " ввести задержку во вспомогательную ШВ согласно таблице 6.5. При этом показания цифрового индикатора на передней панели прибора 4К7-51 отображают величину введённой временной задержки.

Результаты проверки считать удовлетворительными, если показания цифрового индикатора прибора ЧК7-51 и показания частотомера 43-64/1 соответствуют таблице 6.5.

Определение диапазона, погрешности и шага установки величины временной задержки импульсов основной ШВ проводить следующим образом. Соединить приборы по схеме рисунка 6.7, поменяв местами концы кабелей, подключённых к разъёмам " А" и "      Б" частотомера. Произвести

операции, как указано в п 6.9.3.5. Нажать кнопку "СИНХР" на приборе ЧК7-51. Установить на приборе ЧК7-51 режим "At ВНУТР", ввести задержку во вспомогательную ШВ, равную 777777,7 мкс, и нажать кнопку "СИНХР". После этого сравнить показания частотомера и цифрового индикатора прибора ЧК7-51. Повторить операции, указанные в п 6.9.3.5. Нажать кнопку "СИНХР" на приборе ЧК7-51. Установить на приборе ЧК7-51 режим "At ВНУТР". Ввести задержку во вспомогательную ШВ, равную 888888,8 мкс, и нажать кнопку "СИНХР". После этого сравнить показания частотомера и индикатора прибора ЧК7-51.

Результаты проверки считать удовлетворительными, если цифрового индикатора прибора ЧК7-51 не отличаются от

83

к

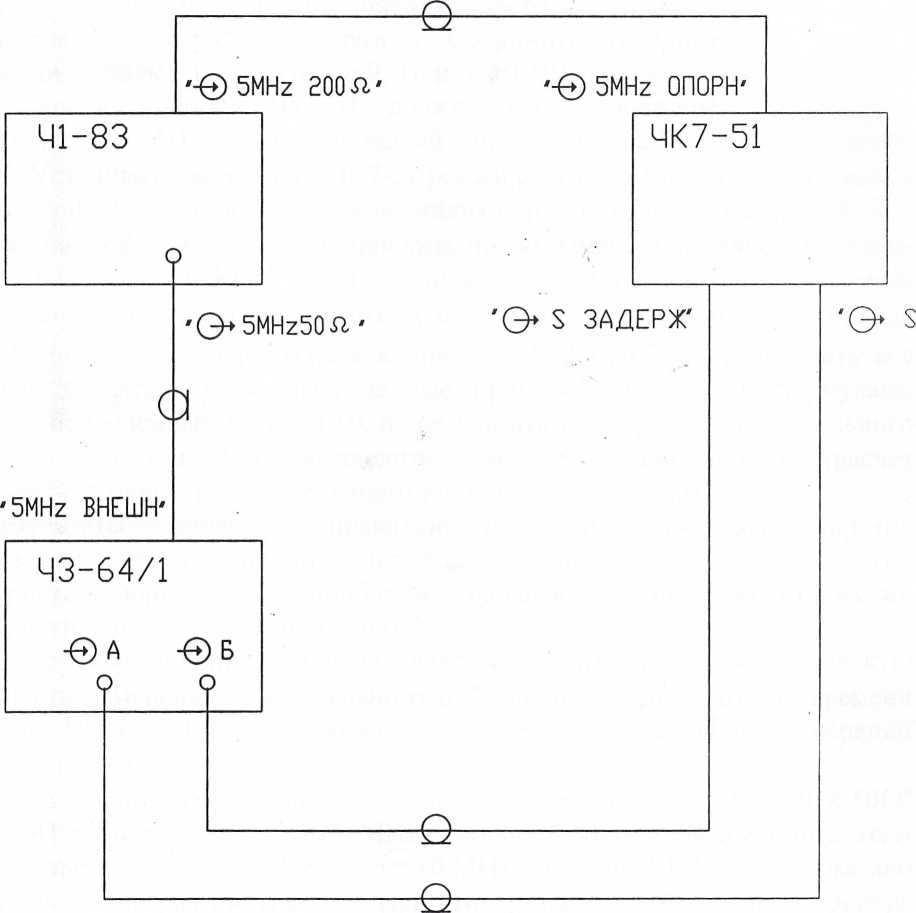

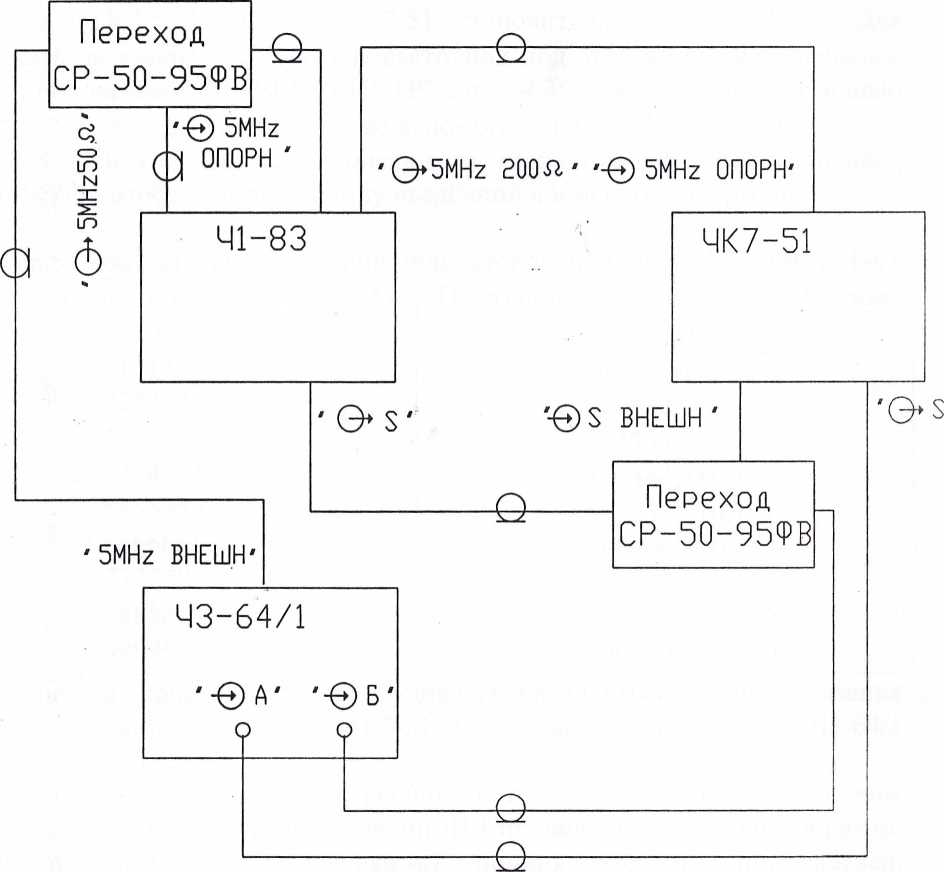

Рисунок 6,8- Схема электрическая подключения приборов

84

шага установки величины временной задержки импульсов вспомогательной ШВ относительно импульсов основной ШВ

Все соединения между прибороми выполнить^ используя ВЧ-коБели Е34,852,517-08^ входящие в состав комплекта комБиниРОванного ПРИБОРО ЧК7-51 и комплекта приборо 41-83,

для определения погрешности измерения величины временного сдвига ИМПУЛЬСОВ вспомогательной ШВ относительно импульсов основной ШВ и для определения диапазона^ погрешности и

//

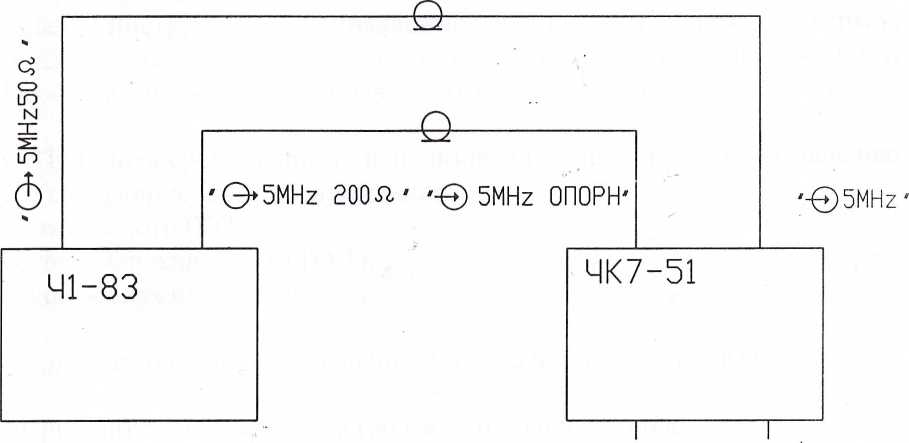

6.9.3.8 Определение правильности вычисления характеристик исследуемого сигнала и определение среднеквадратической погрешности измерения относительного отклонения частоты проводить в режиме ’’самоконтроль” следующим образом. Соединить приборы, как указано сплошными линиями на рисунке 6.9. При этом ВЧ-разъем "    10 MHz" на

задней панели прибора ЧК7-51 должен быть свободным. Установить переключатель "5 MHz/10 MHz" на задней панели прибора ЧК7-51 в положение "5 MHz". Установить на приборе ЧК7-51 режим работы "Af/fo", время измерения 1 с, кнопкой ”N” установить режим индикации количества измерений и с помощью кнопок "   " и " + " установить число измерений, равное 30. Затем

нажать кнопку ’’НАКОПЛ” и записать 30 результатов измерений относительного отклонения частоты (Af/fo). После включения светодиода ’’ГОТОВ” последовательно нажать кнопки ”Af/fo”,”5”,”cr”,”v” и записать все указанные характеристики, вычисленные прибором. Пользуясь формулами (3.1)-(3.4), приведёнными в п 3.4.10, по результатам измерений относительного отклонения частоты Af/fo вычислить эти же характеристики (расчёт производить с точностью до последнего индицируемого знака).

Результаты проверки правильности вычисления характеристик исследуемого сигнала считать удовлетворительным, если значения этих характеристик, определенные прибором, совпадают со значениями этих же характеристик, вычисленными поверителем.

Далее по вышеприведённой методике определить среднеквадратическую погрешность измерения относительного отклонения частоты (5) для времени измерения 10 и 100 с (для времени измерения 100 с установить равным 10).

Затем отключить ВЧ-кабель, соединяющий разъем " прибора 41-83 и разъем " -@5 MHz" прибора ЧК7-51, кабелем разъёмы " СЭ MHz" и "-@10 MHz" прибора ЧК7-51, как показано пунктирной линией на рисунке 6.9. При этом разъем " -@) 5 MHz" прибора ЧК7-51 должен быть свободным. Переключатель "5 MHz/10 MHz "установить в положение "10 MHz". Далее по вышеприведённой методике определить среднеквадратическую погрешность измерения относительного отклонения частоты (5) для времени измерения 1, 10, 100 с (для времени измерения 100 с число измерений установить равным 10).

Результаты проверки считать удовлетворительными, если среднеквадратическая погрешность измерения относительного отклонения частоты (5) для двух значений частоты 5 и 10 МГц исследуемого сигнала не превышает 1x10’'’за время измерения 1с и 1x10“’^ за время измерения 10 100 с.

6.10 Оформление результатов поверки

Результаты поверки оформляют в порядке, установленном метрологической службе, выполняющей поверку, в соответствии требованиями ГОСТ РВ 8.576 или ПР 50.2.006.

к-

ЕЭ2.721.717РЭ

• 0>lOMHz

-©lOMHz'

• 7.1 При подготовке к проведению работ по уходу за прибором, во время и после их проведения необходимо соблюдать меры предосторожности, указанные в разделе 2 и подразделе 5.1.

• 7.2 Перед проведением технического обслуживания следует подготовить необходимый инструмент, принадлежности и материалы: отвертку, плоскогубцы, кусачки, паяльник, мягкую кисть, этиловый технический спирт, ветошь. Необходимо обеспечить подачу сжатого воздуха к рабочему месту.

• 7.3 При непосредственном использовании прибора по назначению проводятся следующие виды обслуживания:

• - контрольный осмотр (КО);

• - техническое обслуживание 1 (ТО-1);

• - техническое обслуживание 2 (ТО-2).

7.4 При кратковременном хранении (до 1 года) проводится КО.

7.5 При длительном хранении (более 1 года) проводятся:

• - техническое обслуживание 1 при хранении (ТО-1х);

• - техническое обслуживание 2 при хранении (ТО-2х).

  7.6 Периодичность различных видов технического обслуживания и перечень работ по каждому виду обслуживания приведены в таблице 7.1.

I

г

Е

Таблица 7.1 - Периодичность различных видов технического обслуживания и перечень работ по каждому виду обслуживания

то-2

ТО-1Х

Продолжение таблицы 7.1

2

ТО-2Х

Проверить наличие на месте хранения. Провести внешний осмотр состояния упаковки. проверить состояние учета и условий хранения. Распаковать прибор, как указано в п 4.2.1. Провести внешний осмотр прибора, упаковать прибор, как указано в п 4.2.2. Проверить состояние эксплуатационной документации. Сделать отметку в формуляре о выполненных работах.

Ремонт прибора и его составных частей осуществляется только предприятием-изготовителем или организацией, выполняющей его функции.

Ремонт прибора осуществляется юридическими и физическими лицами, имеющими лицензию на проведение ремонта данного прибора.

После проведения ремонта прибор должен быть подвергнут первичной поверке.

8.1 Указания по устранению неисправностей

8.1.1 Контроль исправности прибора осуществляется автоматически каждый раз при включении прибора (сразу после включения прибора проходит тест самодиагностики). В случае, если тест по включению не проходит, то на табло прибора индицируется код вероятной причины неисправности в соответствии с таблицей 8.1. При этом следует иметь в виду, что самодиагностикой охвачены все узлы прибора, кроме источника питания ЕЭ2.200.071, стабилизаторов линейных ЕЭЗ.233.344, стабилизаторов ключевых ЕЭЗ.233.343 и компаратора ЕЭ2.721.716.

• 8.1.2 При проведении текущего ремонта должны применяться средства измерения (СИ) и вспомогательное оборудование (ВО), приведённые в таблице 6.2, а также анализатор спектра СК4-97 (для проверки ослабления гармонических составляющих частотой 2 МГц в спектре выходного сигнала частотой 1 МГц и частотой 20 МГц в спектре выходного сигнала частотой

10 МГц) и источник питания Б5-70 (для проверки работоспособности прибора от сети постоянного тока).

• 8.1.3 Алгоритмы поиска неисправностей в линейных стабилизаторах (ЕЭЗ.233.343) приведены на рисунке 8.1, в ключевых стабилизаторах

  начало



  Проверить

  выходное

  напряжение

  от 22 до 30 В

  Проверить

  выходное

  напряжение

  + 19,0+0, ПН

  Неисправен предохранитель F1

  Неисправен линейный стабилизатор+(19,0±0,1) в



  Проверить

  +('5,0±0,1)В на

  выходе

  микросхемы D2

  Проверить

  +(5,0±0,1)В на

  выходе

  микросхемы D3

  да

  Неисправна микросхема D2

  Неисправна микросхема D3

  г-

  к

  к: г

  Ц

  *1Г

  Проверить напряжение -(5,0±0,1)В

Неисправен делитель R11, R12

Рисунок 8.1 - Алгоритм поиска неисправностей в линейных стабилизаторах ЕЭ2.233.343

к/

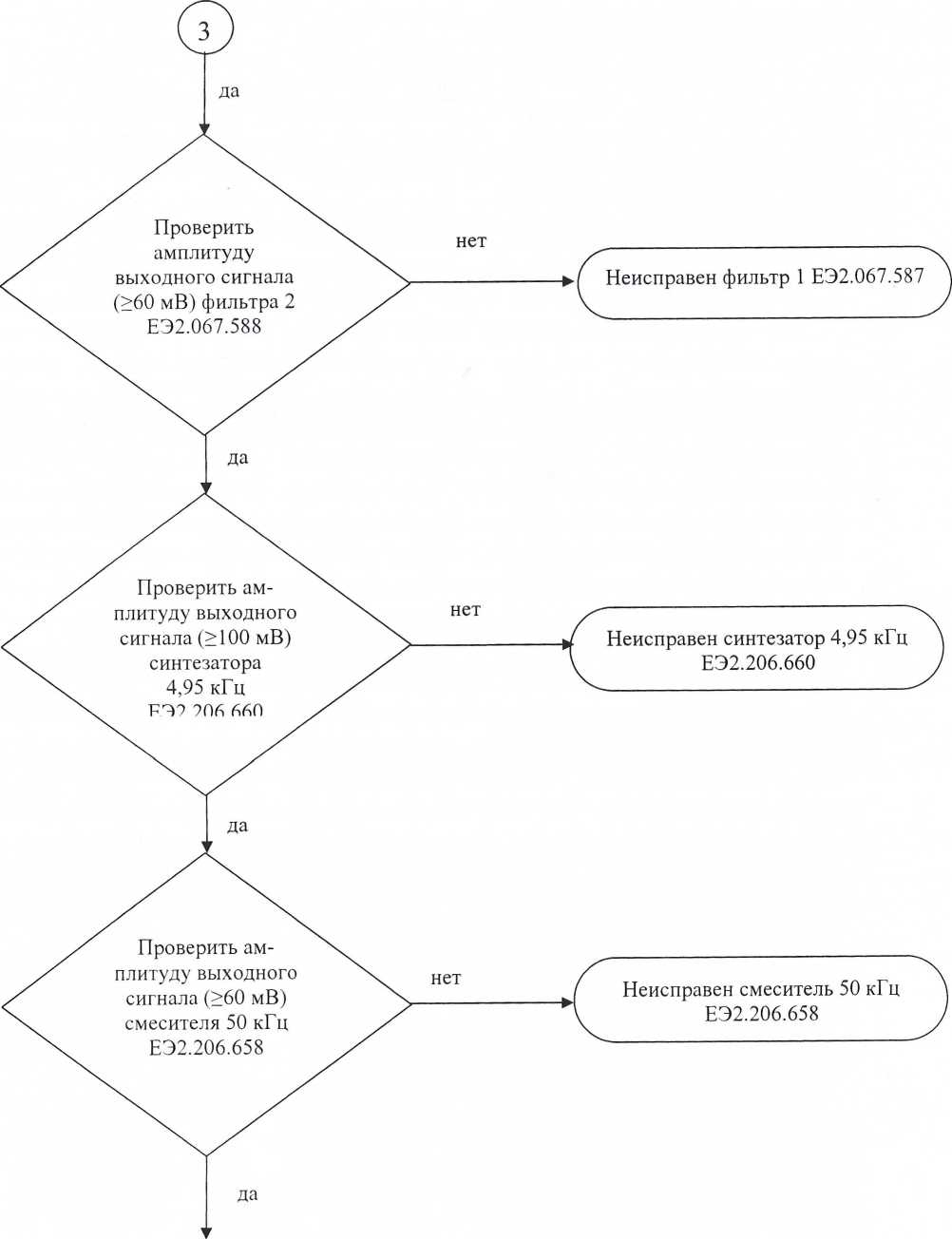

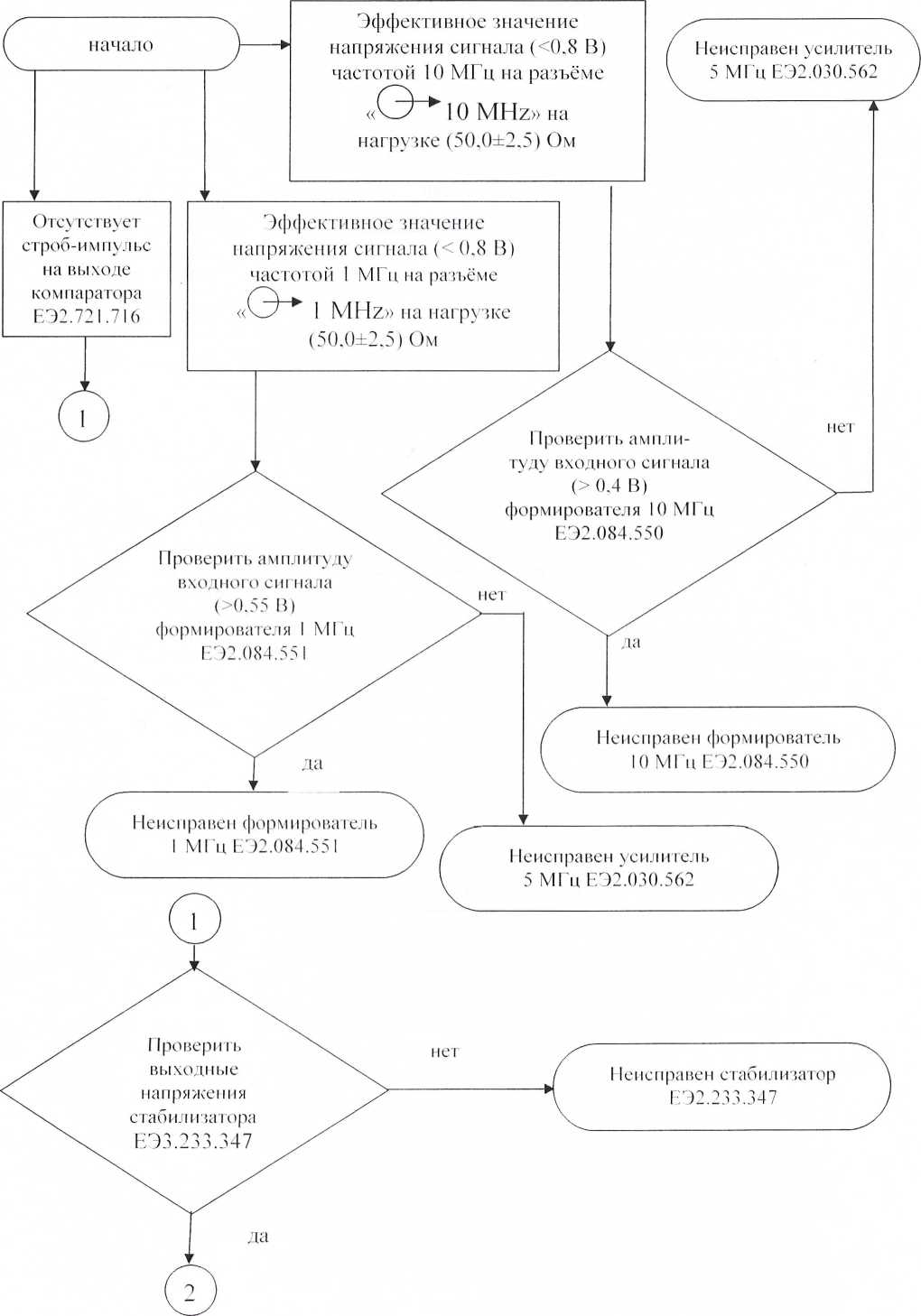

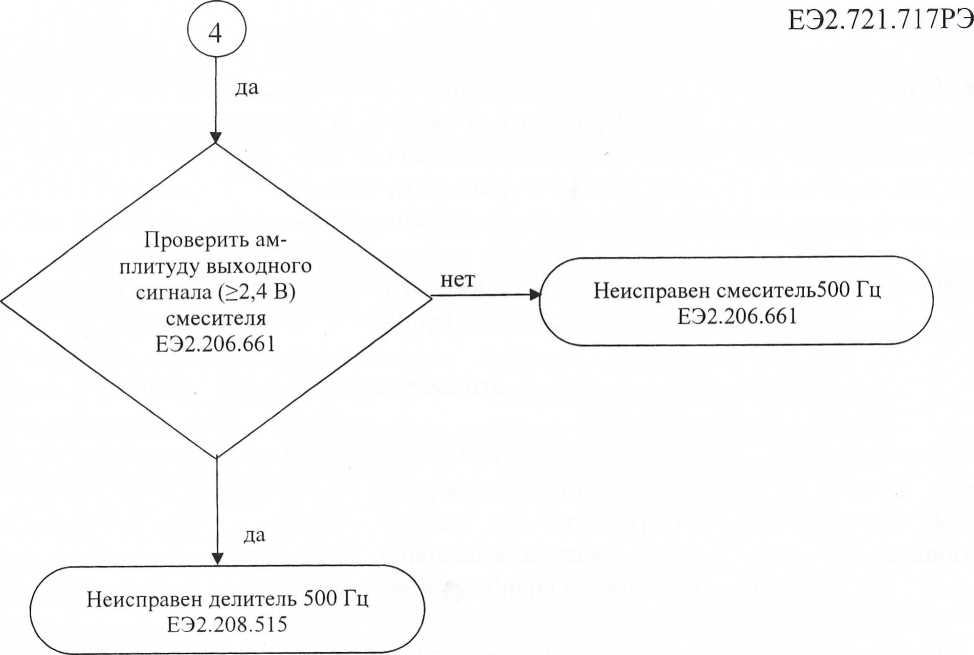

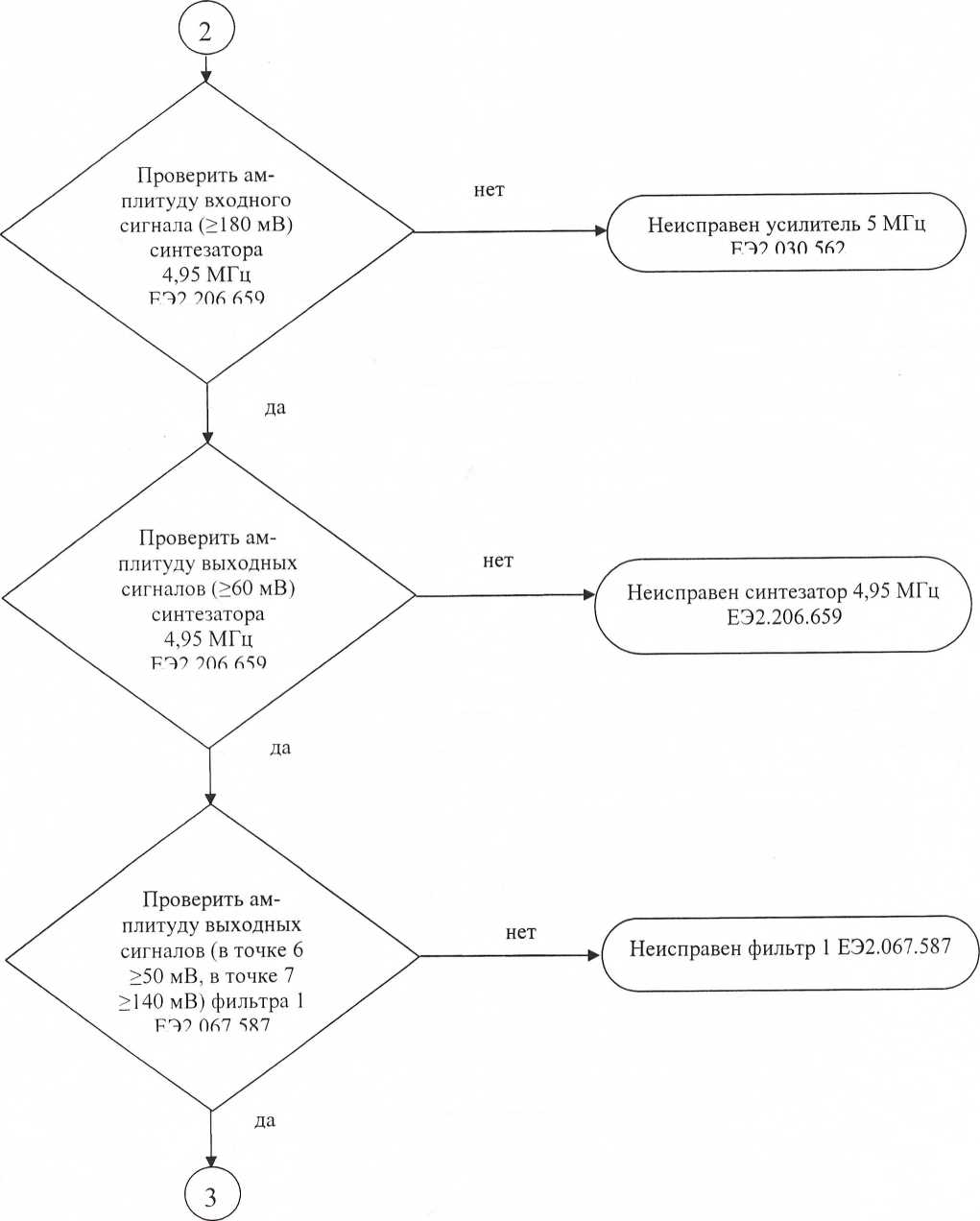

(ЕЭЗ.233.344) - на рисунке 8.2, в компараторе ЕЭ2.721.716 - на рисунке 8.3. Измерения напряжения постоянного тока проводить с помощью вольтметра В7-38 относительно корпуса прибора, измерения амплитуды сигналов переменного тока в компараторе ЕЭ2.721.716 проводить с помощью осциллографа С1-125 относительно корпуса прибора, измерения эффективного значения напряжения выходных сигналов частотой 1 и 10 МГц проводить с помощью вольтметра В4-24.

• 8.1.4 Прежде, чем начинать ремонт неисправного узла (печатной платы) прибора, необходимо убедиться в поступлении на него входных сигналов, проверить наличие номинальных питающих напряжений, проверить режимы работы транзисторов и микросхем согласно таблице А.1 и таблице А.2 приложения 1. При этом нельзя допускать соприкосновения с токонесущими ЭРЭ, так как в приборе имеется опасное для жизни человека переменное сетевое напряжение (п 8.2.1).

• 8.1.5 Для доступа к узлам прибора при ремонте необходимо отключить вскрыть его в соответствии с указаниями,

  прибор от питающей сети и приведёнными в п 3.5.8.

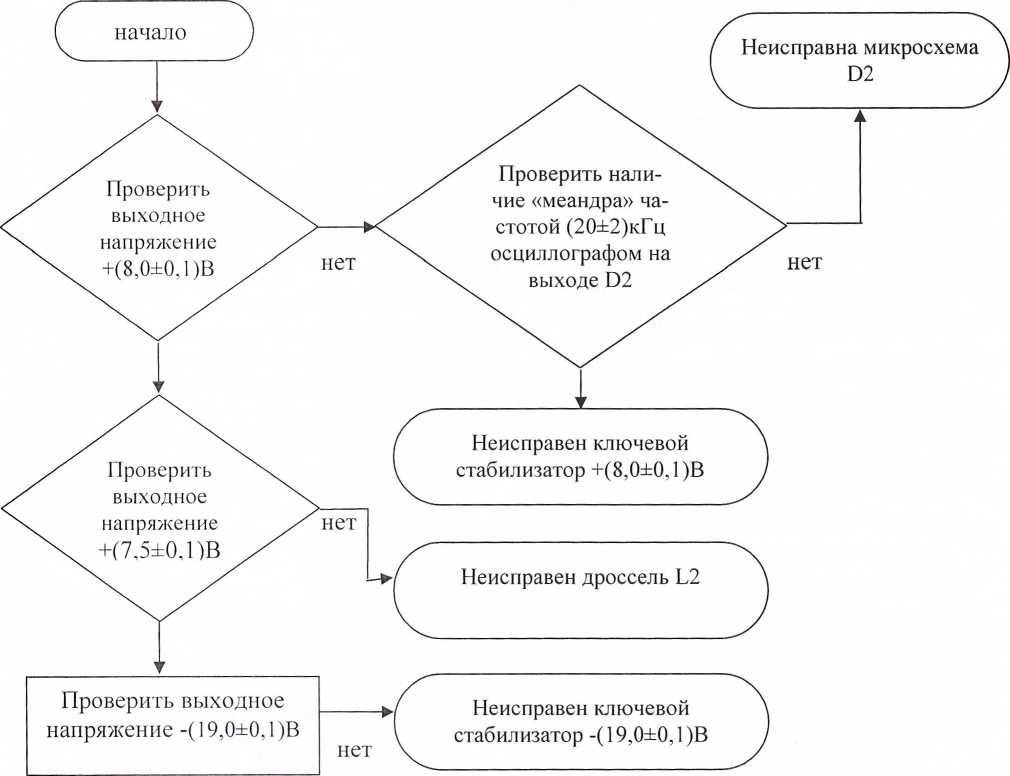

Рисунок 8.2 - Алгоритм поиска неисправностей в ключевых стабилизаторах ЕЭ2.233.344
