ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Комплексы стационарные с автоматической фото-видеофиксацией нарушений правил дорожного движения «Автозебра»

Методика поверки

651-20-056 МП

2020 г.

Методика поверки. 651-20-056 МП

СОДЕРЖАНИЕ

ГСИ. комплексы стационарные с автоматической фото-видеофиксацией нарушений правил дорожного движения «Автозебра».

Методика поверки. 651-20-056 МП

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящий документ распространяется на комплексы стационарные с автоматической фото-видеофиксацией нарушений правил дорожного движения «Автозебра» (далее - комплексы) и устанавливает методику, порядок и содержание их первичной и периодической поверок.

  • 1.2 Интервал между поверками 2 года.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки комплекса проводят операции, указанные в таблице 1.

Таблица 1

Наименование операции

№ пункта методики

Первичная

поверка

Периодическая поверка

1

Внешний осмотр

8.1

Да

Да

2

Опробование

8.2

Да

Да

3

Определение    допускаемой

абсолютной     погрешности

привязки текущего времени комплекса к шкале UTC (SU)

8.3

Да

Да

Определение абсолютной погрешности измерения скорости движения транспортных средств в зоне контроля радиолокационным методом

8.4

да

да

2.2 Первичная и периодическая поверка комплекса по измерению текущего времени и скорости радиолокационным методом может проводиться как в лабораторных условиях, так и по месту эксплуатации комплексов.

  • 2.3 Допускается проведение поверки меньшего числа измеряемых величин, которые используются при эксплуатации по соответствующим пунктам настоящей методики поверки. Соответствующая запись должна быть сделана в эксплуатационных документах и свидетельстве о поверке на основании решения эксплуатирующей организации. Метрологическая характеристика, поверяемая в обязательном порядке определена в п 8.3.

  • 2.2 При получении отрицательных результатов поверки по любому пункту таблицы 1 комплекс бракуется и направляется в ремонт.

ГСИ. Комплексы стационарные с автоматической (Ьото-видео(Ьиксаиией нарушений правил дорожного движения «Автозебра».

Методика поверки. 651-20-056 МП

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки применяются средства измерений и вспомогательное оборудование, указанные в таблице 2: Таблица 2.

№ пункта методики поверки

Наименование

Краткие характеристики

Средства измерений

8.3

Источник первичный точного времени УКУС-ПИ 02ДМ

Пределы допускаемой абсолютной погрешности синхронизации шкалы времени выходного сигнала частотой 1 Гц (1PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ±1 мкс

8.4

Имитаторы параметров движения транспортных средств «САПСАН ЗМ» литера 2

Диапазон имитируемых скоростей движения от 1 до 400 км/ч, пределы допускаемой абсолютной погрешности имитации скорости ±0,03 км/ч, диапазон имитации расстояния до движущегося ТС от 2 до 150 м

Вспомогательное оборудование

8.3, 8.4

Переносной компьютер типа "Ноутбук”

Удовлетворяющий требованиям к аппаратному обеспечению типа "microClock"

  • 3.2 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

  • 3.3 Применяемые при поверке средства измерений должны быть исправны, поверены и иметь свидетельства о поверке или оттиск поверительного клейма на приборе или в технической документации.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в порядке, установленном в ПР 50.2.012-94.

  • 4.2 Персонал, проводящий поверку, должен быть ознакомлен с руководством по эксплуатации (РЭ) и настоящей методикой поверки (МП).

ГСИ. Комплексы стационарные с автоматической <Ьото-видео(Ьиксацией нарушений правил дорожного движения «Автозебра».

Методика поверки. 65 J-20-056 МП

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, в соответствии с ГОСТ 12.3.019-80

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха от минус 10 до 35 °C;

  • - относительная влажность от 30 до 80 %;

  • - атмосферное давление от 84 до 106 кПа.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки поверитель должен изучить инструкции по эксплуатации поверяемого прибора и используемых средств поверки.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

    • 8.1.1 При проведении внешнего осмотра проверяют соответствие комплекса следующим требованиям:

  • - отсутствие механических повреждений и ослабление элементов, четкость фиксации их положения;

  • - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

  • - наличие маркировки согласно требованиям эксплуатационной документации;

  • - соответствие идентификационных признаков ПО приведенным в описании типа СИ.

  • 8.2 Опробование

Опробование проводят на смонтированном комплексе на пункте дорожного контроля или в лабораторных условиях.

  • 8.2.1 Проверить включение электропитания комплекса. Включить и выполнить операции по запуску программного обеспечения «Zebra» согласно Руководства по эксплуатации А3.001.РЭ.

  • 8.2.2 Проверить идентификационные данные ПО. Данные должны соответствовать приведенным в таблице 3.

ГСИ. Комплексы стационарные с автоматической фото-видеофиксаиией нарушений правил дорожного движения «Автозебра».

Методика поверки. 651-20-056 МП

Таблица 3 - Идентификационное данные программного обеспечения

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

Zebra.exe

Номер версии (идентификационный номер ПО)

не ниже 1.001

Цифровой идентификатор ПО

-

8.2.3 Убедиться, что видеокамера из состава комплекса находиться в рабочем состоянии и на монитор комплекса выводится изображение.

8.2.4 Результаты поверки считать положительными, если комплекс удовлетворяет выше перечисленным требованиям.

  • 8.3 Определение допускаемой абсолютной погрешности привязки текущего времени комплекса к шкале UTC (SU)

    • 8.3.1 Собрать схему в соответствии с рисунком 1.

1Гц

SIRF

Рисунок 1

  • 8.3.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. В соответствии с эксплуатационной документацией на комплекс и УКУС-ПИ 02ДМ подготовить их к работе.

  • 8.3.3 С помощью интерфейсной программы комплекса сделать не менее 10 фотографий средства визуализации, записать командой PrintScreen фото изображений индицируемое время и время, наложенное на изображение комплексом в соответствии с рисунком 2.

ГСП. Комплексы стационарные с автоматической (Ьото-видео(Ьиксацией нарушений правил дорожного движения «Автозебра».

Методика поверки. 651-20-056 МП

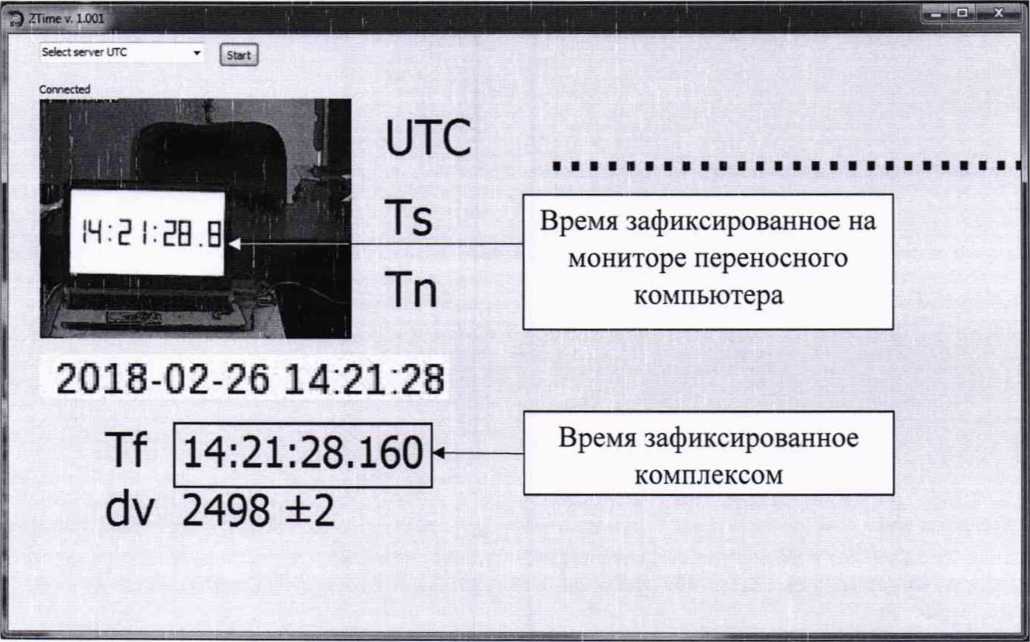

Рисунок 2

  • 8.3.4 Сравнить значения эталонного времени с временем на кадре и определить их разность.

  • 8.3.5 Результаты поверки считать положительными, если разность эталонного времени и времени кадра находятся в интервале ±1 с.

  • 8.4 Определение абсолютной погрешности измерения скорости движения транспортных средств в зоне контроля радиолокационным методом

    • 8.4.1 Размесить в зоне контроля комплексов метку с ГРЗ. Размещение метки ГРЗ должно удовлетворять условиям эксплуатации применяемого имитатора.

    • 8.4.2 Разместить рядом с ГРЗ имитатор «САПСАН ЗМ». Подключить имитатор к внешнему компьютеру и подготовить к работе в соответствии с руководством по эксплуатации.

    • 8.4.3 Установить имитируемую скорость равную 1 км/ч.

    • 8.4.4  Снять показание скорости, указанное на модуле отображения комплекса.

    • 8.4.5 Провести измерение значений скорости для ряда имитируемых скоростей 20, 90, 180, 200, 220, 250 км/ч.

    • 8.4.6 Рассчитать для имитируемых скоростей в диапазоне от 1 до 200 км/ч включительно абсолютную погрешность измерения скорости ТС по формуле:

AVi=VKi-V3i,

где V3i - имитируемая скорость ТС из ряда 1, 20, 90, 180, 200 км/ч.

ГСП. Комплексы стационарные с автоматической фото-видеофиксацией нарушений правил дорожного движения «Автозебра».

Методика поверки. 651-20-056 МП

Ум - скорость ТС, измеренная системой при имитируемой скорости Voi.

  • 8.4.7 Рассчитать для имитируемых скоростей в диапазоне свыше 200 до 250 км/ч включительно относительную погрешность измерения скорости ТС по формуле:

5vi = 100% (VKi - V3i)/Vai.

  • 8.4.8 Результаты поверки считать положительными, если значения погрешности измерений скорости движения ТС радиолокационным методом в диапазоне от 1 до 100 км/ч включительно не выше ±1 км/ч, в диапазоне св. 100 до 200 км/ч включительно не выше ±2 км/ч, а в диапазоне свыше 200 до 250 км/ч включительно не выше 1 %.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 На комплекс, прошедший поверку с положительными результатами, выдается свидетельство о поверке по форме, установленной приказом Минпромторга России № 1815 от 02.07.2015 г.

  • 9.2 В интерфейсном окне «Поверка комплекса» вносится информация о дате окончания поверки, организации и номере свидетельства о поверке.

  • 9.3 При отрицательных результатах поверки комплекс к применению не допускается, свидетельство о поверке аннулируется и на него выдается извещение о непригодности к применению в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г.

Начальник НИО-6

ФГУП «ВНИИФТРИ»

В.И. Добровольский
