УТВЕРЖДАЮ

Первый заместитель генерального директора

ИНСТРУКЦИЯ

Генераторы сигналов E8257D, E8267D

МЕТОДИКА ПОВЕРКИ 651-18-062 МП

2018 г.

ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика предназначена для проведения поверки генераторов сигналов (далее -генераторы), изготовленных компанией «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия, компания «Keysight Technologies Singapore (International) Pte.Ltd.», Сингапур.

Интервал между поверками -2 года.

Периодическая поверка средств измерений в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления их владельца, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке средства измерений.

1. Операции поверки

  • 1.1       При проведении поверки должны быть выполнены следующие операции поверки,

указанные для каждого типа генераторов в табл. 1.

Таблица 1

Наименование операции

Пункт методики

Проверочные операции при

Примечание

первичн. поверке

периодич. поверке

1

2

3

4

5

6

1

Внешний осмотр

п. 7.1

Да

Да

2

Опробование

п. 7.2

Да

Да

3

Определение номинального значения частоты опорного кварцевого генератора.

п. 7.3

Да

Да

4

Определение максимального уровня выходной мощности

п. 7.4

Да

Да

5

Определение погрешности установки уровня выходной мощности

п.7.5

Да

Да

6

Определение погрешности КНИ частотной модуляции (для опции UNT)

п.7.6

Да

Да

7

Определение погрешности КНИ фазовой модуляции (для опции UNT)

п.7.7

Да

Да

8

Определение погрешности девиации частотной модуляции (для опции UNT)

п.7.8

Да

Да

9

Определение погрешности девиации фазовой модуляции (для опции UNT)

п.7.9

Да

Да

10

Определение уровня 2-й и 3-й гармоник в выходном сигнале относительно основного сигнала и негармонических составляющих сигнала

п.7.10

Да

Да

11

Определение уровня субгармонических составляющпих в выходном сигнале относительно основного сигнала

п.7.11

Да

Да

12

Определение уровня фазового шума

п.7.12

Да

Да

13

Погрешность установки уровня выходного сигнала при ИМ (опции UNU, UNW, UNS или HNS)

п.7.13

Да

Да

14

Время нарастания/спада выходного сигнала при ИМ (опции UNW, UNS или HNS)

п.7.14

Да

Да

15

Определение относительного уровня мощности на выходе генератора в режиме ИМ при подаче импульсномоуддированного сигнала в режиме внешей модуляции и без подачи моудлирущего сигнала (опции UNU (при серийном номере менее 4928ХХХХ), UNW, UNS или HNS)

п.7.15

Да

Да

16

Определение погрешности цифровой модуляции (для E8267D)

п.7.16

Да

Да

2. СРЕДСТВА ПОВЕРКИ

  • 2.1 Поверка генераторов должна производиться с помощью основных и вспомогательных средств поверки, перечисленных в таблице 2.

Таблица 2

Номер пункта методики поверки

Наименование и тип средства поверки

п.7.3

п.7.4

п.7.5

п.7.6

п.7.7

Частотомер 53132А (погрешность ±5x10’6), стандарт частоты рубидиевый FS725 (погрешность ±5-10'10).

Измеритель мощности N1914А (погрешность ±0,3 дБ) с преобразователями Е9304А, N8485A, N8487A, N8488A, N8481H, Е9300А Н25.

Измеритель мощности N1914А (погрешность ±0,3 дБ) с преобразователями Е9304А, N8485A, N8487A, N8488A,

анализатор спектра Е4448А диапазон частот от 3 Гц до 50 ГГц, динамический диапазон от минус 169 до 30 дБм, пределы допускаемой погрешности измерений уровня ± (от 0,24 до 4,5) дБ.

Анализатор спектра Е4448А.

Анализатор спектра Е4448А.

п.7.8

п.7.9

п.7.10

п.7.11

п.7.12

п.7.13

п.7.14

п.7.15

п.7.16

Анализатор спектра Е4448А, генератор сигналов произвольной формы 33250А, диапазон частот сигналов произвольной формы от 1 мкГц до 25 МГц, пределы допускаемой относительной погрешности установки частоты выходного сигнала ±2 • 10'6.

Анализатор спектра Е4448А. Анализатор спектра Е4448А.

Анализатор спектра Е4448А. Анализатор спектра Е4448А.

Система измерения фазового шума Е55О5А, диапазон частот от 0,05 до 26500 МГц, уровень собственных шумов не более минус 180 дБн/Гц. Стробоскопический осциллограф 86100D с 86117А полоса пропускания не менее 18 ГГц, диапазон значений коэффициента отклонения от 1 мВ/дел до 1 В/дел, погрешность измерения временных интервалов ± (0,001Т+8 пс), где Т-измеряемый временной интервал.

Стробоскопический осциллограф 86100D с 86117А. Анализатор спектра Е4448А, генератор сигналов произвольной формы 33250А.

Анализатор сигналов N9030A, диапазон частот от 3 Гц до 50 ГГц, пределы допускаемой относительной погрешности при измерении мощности в полосе пропускания до ±0,044 дБ.

  • 2.2 Вместо указанных в таблице 2 средств поверки разрешается применять другие аналогичные средства поверки, обеспечивающие требуемые технические характеристики.

  • 2.3 Применяемые средства измерения должны быть исправны, поверены и иметь свидетельства о поверке.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки допускаются лица, имеющие высшее или среднетехническое образование, практический опыт в области радиотехнических измерений, и аттестованные в соответствии с ПР 50.2.012-94.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 4.2 Во избежание несчастного случая и для предупреждения повреждения поверяемого частотомера необходимо обеспечить выполнение следующих требований:

  • - подсоединение поверяемого генератора к сети должно производиться с помощью сетевого кабеля, предназначенного для данного генератора;

  • - заземление поверяемого генератора должно производиться посредством заземляющего провода сетевого кабеля;

  • - запрещается производить подсоединение или отсоединение кабелей в то время, когда они подключены к источнику сигнала;

  • - запрещается подавать на вход генератора напряжение, превышающее допустимое напряжение для данного входа;

  • - запрещается работать с поверяемым генератором при снятых крышках или панелях;

  • - запрещается работать с генератором в условиях температуры и влажности, выходящих за пределы рабочего диапазона, а также при наличии в воздухе взрывоопасных веществ;

  • - запрещается работать с генератором в случае обнаружения его повреждения.

5 УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ ПРИ ПОВЕРКЕ

При проведении поверки должны соблюдаться следующие условия окружающей среды:

  • - температура окружающего воздуха 23 ± 3 °C;

  • - относительная влажность воздуха 30 ... 80 %;

  • - атмосферное давление 84 ... 106.7 kPa.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Перед началом работы поверитель должен изучить руководство по эксплуатации поверяемого генератора, а также руководства по эксплуатации применяемых средств поверки.

  • 6.2 Перед началом выполнения операций по определению метрологических характеристик генератора, используемые средства поверки и поверяемый генератор должны быть подключены к сети (220 ± 10) V; (50 ± 0.5) Hz и выдержаны во включенном состоянии в соответствии с указаниями руководств по эксплуатации. Минимальное время прогрева генератора 60 мин.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

    • 7.1.1 Визуальным осмотром проверяется соответствие изделий технической документации в части комплектности, фиксации регулировочных элементов, маркировки. Также проверяют отсутствие видимых повреждений, целостность соединительных кабелей, зажимов и разъемов.

  • 7.2 Опробование

    • 7.2.1 Опробование проводят после ознакомления с руководством по эксплуатации.

    • 7.2.2 При опробовании производят подготовку генератора к работе в соответствии с инструкцией по эксплуатации. Проверяют возможность подключения к электросети, включения генератора. Включить генератор, нажатием клавиши включение/выключение (On/Off) питания.

Проверяют работоспособность при выполнении измерительных функций, указанных в руководстве по эксплуатаци. Проверяют возможность установки частоты, уровня мощности, параметров амплитудной и частотной модуляции по показаниям на экране генератора. Осуществляют запуск процедуры Selftest, м нажатия клавиш Utility > Instrument Info > Self Test > Run Complete Self Test. И убедиться, что на генераторе появилось сообщение «Success».

  • 7.3  Определение номинального значения частоты опорного кварцевого генератора Номинальное значение опорного кварцевого генератора определяют методом прямого измерения частоты опорного выхода (10 MHz Out - на задней панели) генератора частотомером 53132А, который соединен по опорной частоте со стандартом FS725 (рисунок 1).

    10 MHz

    IN

    Channel 1

    J

    1OMHz Ref Output

    Генератор E8257D

    E8267D

    10 MHz

    Output^.

    Стандарт FS725

Рисунок I

Генератор признается годным, если определенное значение относительно номинального не превышает значение ±7,5-10'8.

  • 7.4 Определение максимального уровня выходной мощности

Производят путем измерения установленного максимального нормированного значения мощности с показаниями ваттметра. Измерения проводят на частотах 0.25, 1000, 2000, 4000, 6000, 10000, 15000, 20000, 25000, 30000, 35000, 40000, 50000, 67000 МГц (в зависимости от опции 520, 532, 540, 550 или 567). Значение максимальной мощности устанавливают выше на 0,2 дБ, чем в описании типа для установленной комбинации опций.

Генератор признается годным, если измеренная максимальная выходная мощность не менее значений указанных в таблицах 3-4 для соответствующих генераторов с установленными опциями.

Таблица 3 - генератор E8257D

Наименование характеристики

Значение

Максимальный уровень выходного

опция 1EU

опция 1Е1

опции

сигнала, дБм:

стандарт

1EU, 1Е1

опция 513,520

режим низких фазовых шумов включен: от 10 до 250 МГц (фильтр вкл.)

11

11

11

11

от 1 до 250 МГц (фильтр выкл.) режим низких фазовых шумов выключен:

15

16

15

16

от 10 до 250 МГц включ. (фильтр вкл.)

15

15

15

15

св. 0,25 до 2ГГц (фильтр выкл.)

15

16

15

16

от 0,25 до 10 МГц включ.

14

14

14

14

св. 10 до 60 МГц включ.

15

16

15

16

св. 60 до 400 МГц включ.

15

20

15

20

св. 0,4 до 3,2 ГГц включ.

15

21

15

21

св. 3,2 до 10 ГГц включ.

15

22

14

21

св. Юдо 20 ГГц

15

21

14

19

опция 513, 520

Максимальный уровень выходного

опция HY2

сигнала, дБм:

от 250 кГц до 1 МГц

14

от 1 включ. до 10 МГц включ.

16

от 10 до 250 МГц включ.

И

св. 0,25 до 2 ГГц включ.

16

св. 2 до 3,2 ГГц включ.

21

св. 3,2 до 10 ГГц включ.

21

св. 10 до 20 ГГц

19

опция 521

стандарт

опция 1EU

опция 1Е1

опции

1EU, 1Е1

режим низких фазовых шумов включен: от 10 до 250 МГц (фильтр вкл.)

11

11

от 1 до 250 МГц (фильтр выкл.)

16

16

режим низких фазовых шумов выключен:

от 10 до 250 МГц включ. (фильтр вкл.)

16

16

св. 0,25 до 2 ГГц (фильтр выкл.)

18

18

от 10 до 250 МГц включ.

19

19

св. 0,25 до 1 ГГц включ.

24

24

св. 1 до 6 ГГц включ.

28

28

св. 6 до 14 ГГц включ.

28

27

св. 14 до 17,5 ГГц включ.

26

25

св. 17,5 до 20 ГГц

24

-

23

-

опции 532 и 540

режим низких фазовых шумов включен: от 10 до 250 МГц (фильтр вкл.)

10

10

10

10

от 1 до 250 МГц (фильтр выкл.) режим низких фазовых шумов

11

15

11

15

выключен:

от 10 до 250 МГц включ. (фильтр вкл.)

11

14

11

14

св. 0,25 до 2 ГГц (фильтр выкл.)

И

15

11

15

от 0,25 до 10 МГц включ.

11

13

И

13

св. 10 до 60 МГц включ.

И

15

И

15

св. 60 до 400 МГц включ.

И

19

И

19

св. 0,4 до 3,2 ГГц включ.

и

20

И

20

св. 3,2 до 17 ГГц включ.

11

19

10

17

св. 17 до 37 ГГц включ.

11

16

9

14

св. 37 до 40 ГГц

11

14

9

12

опции 550 и 567

режим низких фазовых шумов включен: от 10 до 250 МГц (фильтр вкл.)

5

9

5

9

от 1 до 250 МГц (фильтр выкл.)

5

14

5

14

режим низких фазовых шумов выключен:

от 10 до 250 МГц (фильтр вкл.)

5

13

5

13

св. 0,25 до 2 ГГц (фильтр выкл.)2

5

14

5

14

от 250 кГц до 10 МГц

5

12

5

12

св. 10 до 60 МГц включ.

5

14

5

14

св. 60 до 400 МГц включ.

5

18

5

18

св. 0,4 до 3,2 ГГц включ.

5

19

5

19

св. 3,2 до 15 ГГц включ.

5

18

4

17

св. 15 до 30 ГГц включ.

5

14

3

13

св. 30 до 65 ГГц включ.

5

11

3

9

св. 65 до 67 ГГц

5

10

3

8

Таблица 4 - генератор E8267D

Наименование характеристики

Значение

Максимальный уровень выходного сигнала, дБмО;

непрерывная генерация

стандартная I/Q

широкополосная I/Q

опция 513, 520

от 10 до 250 МГц включ. (фильтр вкл.)

15

15

11

св. 0,25 до 2 ГГц включ. (фильтр вкл.)

16

16

14

св. 0,25 до 10 МГц включ.

14

14

-

св. 10 до 60 МГц включ.

16

16

14

св. 60 до 400 МГц включ.

20

20

18

св. 0,4 до 3,2 ГГц включ.

21

20

18

св. 3,2 до 10 ГГц включ.

18

18

12

св. 10 до 20 ГГц включ.

18

18

12

опции 532 и 544

от 10 до 250 МГц включ. (фильтр вкл.)

14

14

9

св. 0,25 до 2 ГГц включ. (фильтр вкл.)

15

15

9

св. 0,25 до 10 МГц включ.

13

13

-

св. 10 до 60 МГц включ.

15

15

13

св. 60 до 400 МГц включ.

19

18

17

св. 0,4 до 3,2 ГГц включ.

20

17

17

св. 3,2 до 10 ГГц включ.

14

14

9

св. 10 до 20 ГГц включ.

14

14

8

св. 20 до 32 ГГц включ.

14

14

-

св. 32 до 40 ГГц включ.

12

12

-

св. 40 до 44 ГГц

10

10

-

  • 7.5 Определние погрешности установки уровня мощности

Производят путем измерения установленного значения мощности с показаниями ваттметра.

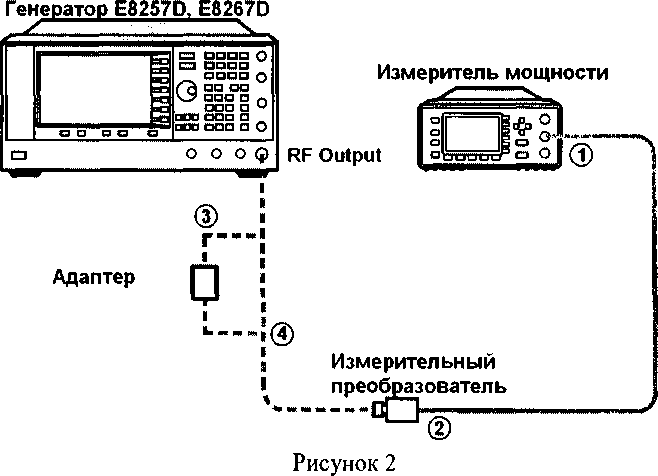

На уровне выше -20 дБм измерения проводятся с помощью измерителя мощности N1914A с откалиброванными измерительными преобразователями. Схема соединения приведена на рисунке 2. Оборудование подготавливают согласно РЭ. Измерения проводят на частотах 195,1; 1050,1; 10050,1; 20050,1; 31750,1; 39950,1; 49950,1; 67000 МГц (для 0 дБм первая частота 0,3 МГц, в случае наличия опции 521 первую частоту для 0 дБм устанавливают 95,1 МГц) и уровнях мощности 5, 0, минус 20 дБм с использованием соответствующих измерительных преобразователей.

На уровне ниже -20 дБм (опция 1Е1) измерения проводят с помощью анализатора спектра Е4448А, для частот ниже 2,85 ГГц и уровня ниже -75 дБм используется внутренний предусилитель, чтобы усиливать низкие сигналы мощности. Для частот выше 2,85 ГГц используется внешний усилитель с усилением сигнала на 20 дБ с погрешностью ±3,5 дБ, чтобы поднять сигнал выше уровня шумов.

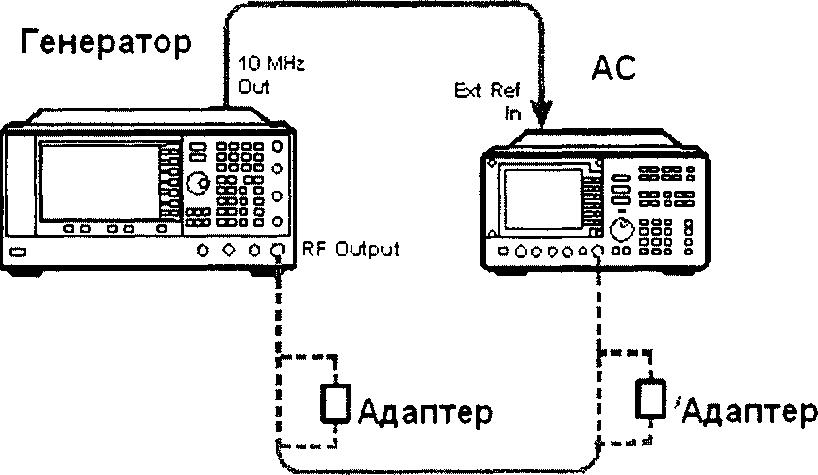

Схема соединения приведена на рисунке 3.

вне Cable

Рисунок 3

На АС выполняют следующие установки:

  • 1) Span: 40 kHz

  • 2) Attenuator: 0 dB

  • 3) Max Mixer Level: -10 dBm

  • 4) Reference Level: -40 dBm

  • 5) 10 MHz Reference: External

  • 6) Resolution Bandwidth: 100 Hz

  • 7) VBW/RBW: 1

  • 8) Preamplifier: On

  • 9) Sweeptime: Auto

  • 10) Trace Points: 401

  • 11) FFT & Sweep: Manual FFT

  • 12) FFTs/Span: 1

  • 13) ADC Dither: On

  • 14) Detector: Sample

  • 15) AVG/VBW Type: Log-Pwr Avg Video

  • 16) Video Averaging: On

  • 17) Number of Averages: 2

  • 18) Auto Align: Off

  • 19) Single Sweep: On

  • 20) Input Coupling: DC if frequency < 20 MHz

Процедура измерения:

  • 1) Установить на генераторе уровень -20 дБм.

  • 2) Установить на АС центральную частоту на 2,5 кГц выше, чем первое значение из таблицы 1.

  • 3) Маркером АС измерить пиковое значение.

  • 4) Нажать дельта-маркер

  • 5) Изменить на генераторе уровень до -20 дБм

  • 6) Маркером измерить разницу и прибавить к ней -20 дБм, тем самым получим абсолютное значение уровня мощности для первой частоты. Занести измеренное значение в таблицу

  • 7) Для остальных частот и уровней повторить шаги 1-6.

  • 8) Для уровня ниже -75 дБм и частоте ниже 2,85 ГГц включить внутренний механизм предварительного выбора AC (uW Preselector)

  • 9) Для уровня ниже -75 дБм и частоте выше 2,85 ГГц используют внешний усилитель, внутренний предусилитель АС выключат - Preamplifier:Off

Провести измерения на частотах 195,1*; 1050,1; 10050,1; 20050,1; 31750,1; 39950,1; 49950,1; 67000 МГц (для 0 дБм первая частота 0,3 МГц, в случае наличия опции 521 первую частоту для 0 дБм установить 95,1 МГц) и уровнях мощности -30, -40, -50, -60, -70, -80, -90 дБм.

Генератор признается годным, если измеренные значения погрешности не превышают

значений, указанных в таблицах 5 и 6 в соответсвии с комбинацией установленных опций. Таблица 5 - генератор E8257D

Наименование характеристики

Значение

Пределы допускаемой основной погрешности    установки    уровня

выходного сигнала в диапазоне частот, дБ2):

Уровень выходного сигнала, дБм

от 26 до 20 включ.

менее

20 до

16 включ.

менее

16 до

10

включ.

менее 10 до 0 включ.

менее 0 до -10 включ.

менее

-10

до -20

опции 513, 520, 532, 540, 550, 567

от 250 кГц до 2 ГГц3) 4) включ.

±0,8

±0,85>

±0,6

±0,6

±0,6

±1,2

св. 2 до 20 ГГц включ.

±1,0

±0,8

±0,8

±0,8

±0,8

±1,2

св. 20 до 40 ГГц включ.

-

±1,0

±1,0

±0,9

±0,9

±1,3

св. 40 до 50 ГГц включ.

-

-

-

±1,3

±0,9

±1,2

св. 50 до 67 ГГц включ.

-

-

-

±1,5

±1,0

-

опция 521

от 0,5 до 20 ГГц

±1,0

±0,8

±0,8

±0,8

±0,9

±1,16>

Продолжение таблицы 5

Наименование характеристики

Значение

Пределы допускаемой основной погрешности установки уровня выходного сигнала в диапазоне частот с включенным ступенчатым аттенюатором (опция 1Е1), дБ2):

У

ювень выходного сигнала, дБм

от 26

до 20

от. 20 включ.

ДО 16

включ.

ленее 16 до 10 включ.

менее

10 до 0 включ.

менее 0

ДО -10 включ.

менее

-10 до

-70 включ.

менее -70 до -90 включ.

опции 513, 520, 532, 540, 55<

3

от 250 кГц до 2 ГГц3) 4) включ.

±1,0

±0,8

±0,6

±0,6

±0,6

±0,7

±0,8

св. 2 до 20 ГГц включ.

±1,0

±0,8

±0,8

±0,8

±0,8

±0,9

±1,0

св. 20 до 40 ГГц включ.

-

±1,0

±1,0

±0,9

±0,9

±1,0

±2,0

св. 40 до 50 ГГц включ.

-

-

-

±1,3

±0,9

±1,5

±2,5

св. 50 до 67 ГГц

-

-

-

±1,5

±1,0

-

-

опция 521

от 0,5 до 20 ГГц

±1,0

±0,8

±0,8

±0,8

±0,8

±1,1

±1,1

Таблица 6 - генератор E8267D

Пределы        допускаемой

погрешности установки уровня выходного сигнала в диапазоне частот, дБ2)3>4);

Уровень выходного сигнала, дБм

более 10

включ. 10 до -10

менее-10 до -70

включ.

менее-70 до

-90

опции 513, 520, 532, 544

от 250 кГц до 2 ГГц включ.

±0,6

±0,6

±0,7

±0,8

св. 2 до 20 ГГц включ.

±0,8

±0,8

±0,9

±1,0

св. 20 до 32 ГГц включ.

±1,0

±0,9

±1,0

±1,7

св. 32 до 44 ГГц

±1,0

±0,9

±1,5

±2,0

при I/Q или QPSK модуляции (АРУ вкл.)

±0,2

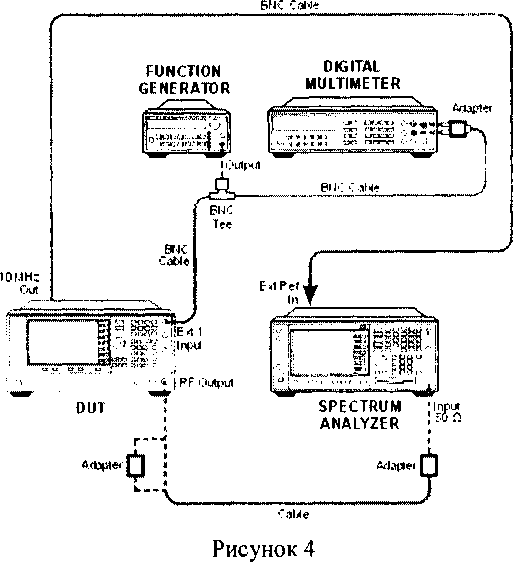

  • 7.6 Определение погрешности КНИ частотной модуляции (опция UNT) Измерения проводить по схеме рисунка 3.

На поверяемом приборе выполнить следующие установки

[Preset]

[Frequency]>[CowacHO таблице 7]

[Amplitude]>[O]>{dBm}

[FM/ФМ] > [FM]

[FM/ФМ] > [FM]>[On]

[FM/ФМ] > [FM]>[FM1 Path]

[FM/ФМ] > [FM Source] > [Internal 1 ]

[FM/ФМ] > [FM Rate] > [1 kHz]

[FM/ФМ] > [FM Dev] > [100 kHz]

Измерить значения КНИ на несущих частотах, указанных в таблице 7. Результаты поверки положительные, если погрешность КНИ менее значения, указанного в таблице 7.

Таблица 7

Несущая частота, МГ ц

FM Path

Измеренное значение КНИ,%

Допустимая погрешность КНИ, % менее

500,1

1

1

750

1

1

1000

1

1

500,1

2

1

750

2

1

1000

2

1

  • 7.7 Определение погрешности КНИ фазовой модуляции (опция UNT) Измерения проводить по схеме рисунка 3.

На поверяемом приборе выполнить следующие установки

[Preset]

[Ргециепсу]>[Согласно таблице 8] [Amplitude]>[O]>{dBm}

[FM/ФМ] > [ФМ]

[FM/ФМ] > [ФМ Path 1 ]

[FM/ФМ] > [Normal Mode]

[FM/ФМ] > [ФМ]>[Оп]

[FM/ФМ] > [ФМ Source] > [Internal 1]

[FM/ФМ] > [ФМ Rate] > [1 kHz]

[FM/ФМ] > [ФМ Dev] > [10 rad]

Измерить значения КНИ на несущих частотах, указанных в таблице 8. Результаты поверки положительные, если погрешность КНИ менее значения, указанного в таблице 8.

Таблица 8

Несущая частота, МГц

Измеренное значение КНИ, %

Допустимая погрешность КНИ, % менее

500,1

1

750

1

1000

1

  • 7.8 Определение погрешности девиации частотной модуляции Измерения проводить по схеме рисунка 4.

На поверяемом приборе выполнить следующие установки [Preset]

[Frequency]>[CornacHo таблице 9] [Amplitude]>[0]> {dBm } [FM/ФМ] > [FM]

[FM/ФМ] > [FM]>[On]

[FM/ФМ] > [FM]>[FM1 Path]

[FM/ФМ] > [FM Source] > [External 1]

[FM/ФМ] > [FM Dev] > [100 kHz]

На НЧ генераторе выставить частоту 1 кГц, 0 дБм

Измерить значения девиации на несущих частотах и значениях девиации, указанных в таблице 9. Результаты поверки положительные, если погрешность установки девиации (^/=/Уст-/изм) укладываются в нормируемые пределы, указанные в таблице 9.

Таблица 9

Несущая частота, МГц

Установленная девиация,^ кГц

Погрешность значения девиации, Д/ кГц

Допустимая погрешность девиации, кГц

FM Path = FM1

500

100

±3,52

750

100

±3,52

1000

100

±3,52

FM Path = FM2

500

100

±3,52

750

100

±3,52

1000

100

±3,52

  • 7.9 Определение погрешности девиации фазовой модуляции(опция UNT) Измерения проводить по схеме рисунка 3.

На поверяемом приборе выполнить следующие установки

[Preset]

[Frequency]>[ConiacHO таблице 10]

[Amplitude]>[O]>{dBm}

[FM/ФМ] > [ФМ]

[FM/ФМ] > [ФМ Path 1 ]

[FM/ФМ] > [Normal Mode]

[FM/ФМ] > [ФМ]>[Оп]

[FM/ФМ] > [ФМ Source] > [Internal 1]

[FM/ФМ] > [ФМ Rate] > [1 kHz]

[FM/ФМ] > [ФМ Dev] > [10 rad]

На измерителе модуляции выполнить все необходимые процедуры для подготовки его к измерениям согласно с РЭ.

Измерить значения девиации на несущих частотах и значениях девиации, указанных в таблице 10. Результаты поверки положительные, если погрешность установки девиации &р=Руст-ризМ значения не превышает значений, указанных в таблице 10.

Таблица 10

Несущая частота, МГц

Погрешность значения девиации, ри™ рад

Допустимая погрешность девиации, рад

500,1

±0,51

750

±0,51

1000

±0,51

  • 7.10 Определение уровня 2-й и 3-й гармоник в выходном сигнале относительно основного сигнала и негармонических составляющих сигнала.

    • 7.10.1 Провести подготовку анализатора спектра к измерениям в соответствии с РЭ.

    • 7.10.2 Соединить оборудование по схеме рисунка 3.

На поверяемом генераторе нажать следующие клавиши:

[Preset]

[RF On/Off]

[Frequency] > [Согласно 7.10.3] [Amplitude] > [10] > {dBm}

  • 7.10.3 Измерить уровни второй гармоники на частотах 1,001; 1000,001; 10000; 20000 МГц и для третьей гармоники 1,001; 1000,001; 10000; 15000 МГц. Далее провести измерения негармонических сосотавляющих сигнала в соответсвии с таблицей 12.

  • 7.10.4 Генератор признается годным, если уровни 2 и 3-й гармоник и негармонические составляющие сигнала не превышают значения таблицах 11 и 12 для соответствующих генераторов и установленных опций.

Таблица 11 - генератор E8257D

Наименование характеристики

Значение

Уровень гармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн7), не более8):

опции 513, 520, 532, 540,

550, 567

опция 521

от 1 до 10 МГц включ.

-25

-

св. 10 до 60 МГц включ.

-28

-25

св. 10 до 60 МГц включ. (с опцией 1ЕН, фильтры включены)

-459)

-359)10)

от 0,06 до 2 ГГц включ.

-30

-25

от 0,06 до 2 ГГц включ. (с опцией 1ЕН, фильтры включены)

-55 9>

_359) Ю)

св. 2 до 20 ГГц

-55

-35

от 10 до 250 МГц (с опциями UNX или UNY)

-55 ч>

-35

Продолжение таблицы 11 - генератор E8257D

Наименование характеристики

Значение

Уровень негармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн, не более13):

Смещение > 3 кГц (стандарт)

Смещение > 300 Гц (опции UNX или UNY)

Смещение > 3 кГц

(опция UNY)

от 0,25 до 250 МГц включ.

-58

-58

-58

св. 0,25 до 1 ГГц включ.

-80

-80

-80

св. 1 до 2 ГГц включ.

-74

-74

-80

св. 2 до 3,2 ГГц включ.

-68

-68

-76

св. 3,2 до 10 ГГц включ.

-62

-62

-70

св. 10 до 20 ГГц включ.

-56

-56

-64

св. 20 до 40 ГГц включ.

-50

-50

-58

св. 40 ГГц

-44

-44

-52

Таблица 12 - генератор E8267D

Наименование характеристики

Значение

Уровень гармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн5), не более6):

-25

от 1 до 10 МГц включ.

св. 10 до 60 МГц включ.

-28

св. 10 до 60 МГц включ. (с опцией 1ЕН, фильтры включены)

-45

св. 0,06 до 2 ГГц включ.

-30

св. 0,06 до 2 ГГц включ. (с опцией 1ЕН, фильтры включены)

-55

св. 2 до 20 ГГц

-55

Продолжение таблицы 12 - генератор E8267D

Наименование характеристики

Значение

Уровень негармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн, не более7):

Смещение > 3 кГц (стандарт)

Смещение > 300 Гц (опции UNX или UNY)

Смещение > 3 кГц (опция UNY)

от 0,250 до 250 МГц включ.

-58

-58

-58

св. 0,25 до 1 ГГц включ.

-80

-80

-80

св. 1 до 2 ГГц включ.

-74

-74

-80

св. 2 до 3,2 ГГц включ.

-68

-68

-76

св. 3,2 до 10 ГГц включ.

-62

-62

-70

св. 10 до 20 ГГц включ.

-56

-56

-64

св. 20 до 28,5 ГГц включ.

-52

-52

-58

св. 28,5 до 44 ГГц включ.

-48

-48

-52

  • 7.11 Определение уровня субгармонических составляющпих в выходном сигнале относительно основного сигнала

  • 7.11.1. Уровни субгармоник определяются на частотах, составляющих 0,5 и 1,5 от основного тона.

  • 7.11.2. Соединить поверочное оборудование по схеме рисунке 3 и подготовить анализатор спектра к работе согласно РЭ.

На поверяемом генераторе нажать следующие клавиши:

[Preset]

[RF On/Off]

[Frequency] > [Согласно 7.11.3]

[Amplitude] > [10] > {dBm}

  • 7.11.3. Измерить уровни субгармонических составляющих 0,5 от основного тона на частотах несущей 10100, 15000, 25000, 30000, 40000, 50000 (для E8257D) МГц и 1,5 от основного тона на частотах несущей 10100, 15000, 19500, 30000, 33000 МГц.

7.11.4. Генератор признается годным, если уровни субгармоник не превышают значения указанные в ОТ.

Таблица 11 - генератор E8257D

Наименование характеристики

Значение

Уровень субгармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн, не более:

-60

от 10 до 20 ГГц включ.

более 20 ГГц12)

-50

Таблица 12 - генератор E8267D

Наименование характеристики

Значение

Уровень субгармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн, не более:

-60

от 10 до 20 ГГц включ.

св. 20 до 44 ГГц

-45

  • 7.12 Определение уровня фазового шума

Уровень фазовых шумов определяется при помощи системы измерения фазовых шумов Е5505А.

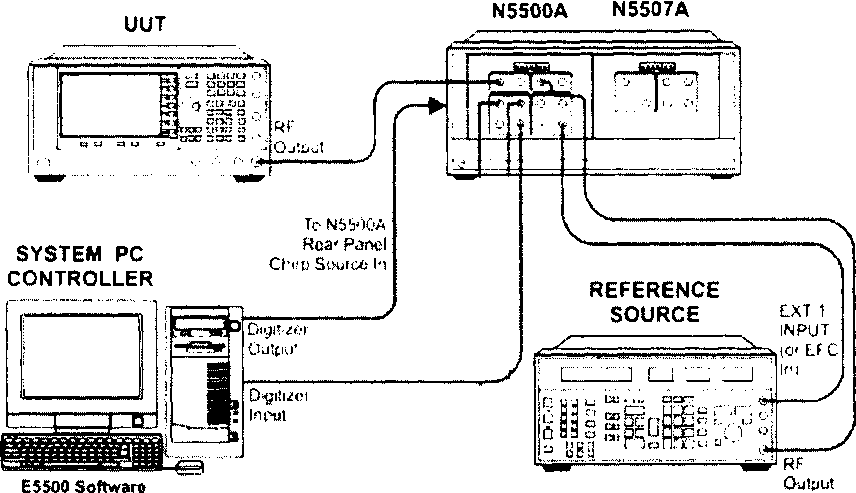

Собрать схему согласно рисунку 5.

License Key

РС-О«дИйм Card

Рисунок 5

Подготовить систему измерения фазовых шумов согласно РЭ.

При отсутвии опций UNX, UNY, HNY провести измерения уровня фазового шума для несущих 100, 255,1, 600, 1800, 3199, 9600, 19800 МГц при отсройке 20 кГц.

При наличии опций UNX, UNY, HNY измерения проводить для отстроек 1, 10, 100, 1000, 10000, 100000 Гц на частотах несущей 0,1; 0,2551; 0,6; 1.8; 3,199; 10; 12.99; 17.99; 20 ГГц

При включенном режиме Low Phase Noise Mode (только для моделей E8257D) опции UNX (при выключенном режиме SNR, наличии опии HY2), UNY, HNY на несущих 1 (требуется наличие опции 1EU, не для опций 521 и UNX), 10 (требуется наличие опции 1EU, не для опции 521), 100, 250 (не для опции UNX) МГц.

При режиме SNR для моделей E8257D опция HY2 проверять на несущих 0,0009; 0,001; 0,01; 0,1; 0,25; 0,2551; 0,6; 1.8; 3,199; 10; 12.99; 17.99; 20 ГГц

Генератор признается годным, если уровень фазовых шумов на всех отсройках соответсвует значениям, приведенным в таблицах 13 и 14 для соответствующих генераторов.

Таблица 13 - генератор E8257D

Уровень фазовых шумов в диапазоне частот, дБн/Гц14), не более:

Значение

условия измерений 15)16):

отстройка от несущей 20 кГц

от 0,25 до 250 МГц включ.

-130

св. 250 до 500 МГц включ.

-134

св. 0,5 до 1 ГГц включ.

-130

св. 1 до 2 ГГц включ.

-124

св. 2 до 3,2 ГГц включ.

-120

св. 3,2 до 10 ГГц включ.

-НО

св. 10 до 20 ГГц включ.

-104

св. 20 до 40 ГГц включ.

-98

св. 40 до 67 ГГц

-92

опция UNX

условия измерений 15)16):

отстройка от несущей

1 Гц

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

от 0,25 до 250 МГц включ.

-58

-87

-104

-121

-128

-130

св. 250 до 500 МГц включ.

-61

-88

-108

-125

-132

-136

св. 0,5 до 1 ГГц включ.

-57

-84

-101

-121

-130

-130

св. 1 до 2 ГГц включ.

-51

-79

-96

-115

-124

-124

св. 2 до 3,2 ГГц включ.

-46

-74

-92

-111

-120

-120

св. 3,2 до 10 ГГц включ.

-37

-65

-81

-101

-110

-110

св. 10 до 20 ГГц включ.

-31

-59

-75

-95

-104

-104

св. 20 до 40 ГГц включ.

-25

-53

-69

-89

-98

-98

св. 40 до 67 ГГц

-20

-47

-64

-84

-92

-92

условия измерений 15)17):

10 МГц

-90

-125

-130

-143

-155

-155

100 МГц

-70

-97

-119

-130

-140

-140

Наименование характеристики

Значение

опция UNY

условия измерений 15)16):

отстройка от несущей

1 Гц

10Гц

100 Гц

1 кГц

10 кГц

100 кГц

от 0,25 до 250 МГц включ.

-64

-92

-115

-123

-138

-141

св. 250 до 500 МГц включ.

-67

-93

-111

-125

-138

-142

св. 0,5 до 1 ГГц включ.

-62

-91

-105

-121

-138

-138

св. 1 до 2 ГГц включ.

-57

-86

-100

-115

-133

-133

св. 2 до 3,2 ГГц включ.

-52

-81

-96

-111

-128

-128

св. 3,2 до 10 ГГц включ.

-43

-72

-85

-101

-120

-120

св. 10 до 20 ГГц включ.

-37

-66

-79

-95

-114

-114

св. 20 до 40 ГГц включ.

-31

-60

-73

-89

-108

-108

св. 40 до 67 ГГц

-26

-54

-68

-84

-102

-102

условия измерений |5)17):

1 МГц

-116

-140

-153

-160

-160

-160

10 МГц

-96

-126

-140

-155

-155

-155

100 МГц

-80

-105

-120

-138

-150

-150

100 МГц (опция 521)

-80

-105

-120

-138

-150

-150

250 МГц

-68

-100

-114

-133

-144

-144

250 МГц (опция 521)

-68

-100

-114

-133

-144

-144

опция HY2

условия измерений |5)16):

1 Гц

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

10 МГц

от 0,25 до 250 МГц включ.

-64

-92

-115

-123

-138

-141

-

-

1 МГц

-116

-140

-153

-160

-160

-160

-

-

10 МГц

-96

-126

-140

-155

-155

-155

-

-

100 МГц

-80

-105

-120

-138

-150

-150

-152

-152

250 МГц

-68

-100

-115

-133

-144

-148

-150

-150

св. 250 до 500 МГц вкл.

-67

-93

-111

-125

-138

-145

-150

-151

св. 0,5 до 1 ГГц вкл.

-62

-91

-105

-121

-138

-141

-150

-151

св. 1 до 2 ГГц вкл.

-57

-86

-100

-115

-133

-134

-147

-155

св. 2 до 3 ГГц вкл.

-52

-81

-96

-111

-128

-130

-143

-153

св. 3 до 3,2 ГГц вкл.

-52

-81

-96

-111

-128

-128

-145

-147

св. 3,2 до 10 ГГц вкл.

-43

-72

-85

-101

-120

-120

-137

-150

св. 10 до 20 ГГц вкл.

-37

-66

-79

-95

-114

-114

-129

-145

Таблица 14 - генератор E8267D

Уровень фазовых шумов в диапазоне частот, дБн/Гц8), не более:

условия измерений 9)10):

отстройка от несущей 20 кГц

от 0,25 до 250 МГц включ.

-130

св. 250 до 500 МГц включ.

-134

св. 0,5 до 1 ГГц включ.

-130

св. 1 до 2 ГГц включ.

-124

св. 2 до 3,2 ГГц включ.

-120

св. 3,2 до 10 ГГц включ.

-ПО

св. 10 до 20 ГГц включ.

-104

св. 20 до 28,5 ГГц включ.

-100

св. 28,5 до 44 ГГц

-96

опция UNX

отстройка от несущей

1 Гц

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

от 0,25 до 250 МГц включ.

-58

-87

-104

-121

-128

-130

св. 250 до 500 МГц включ.

-61

-88

-108

-125

-132

-136

св. 0,5 до 1 ГГц включ.

-57

-84

-101

-121

-130

-130

св. 1 ГГц до 2 ГГц включ.

-51

-79

-96

-115

-124

-124

св. 2 ГГц до 3,2 ГГц включ.

-46

-74

-92

-111

-120

-120

св. 3,2 ГГц до 10 ГГц включ.

-37

-65

-81

-101

-110

-НО

св. 10 до 20 ГГц включ.

-31

-59

-75

-95

-104

-104

св. 20 до 28,5 ГГц включ.

-25

-56

-72

-92

-100

-100

св. 28,5 до 44 ГГц

-20

-51

-68

-88

-96

-96

опция L

INY

отстройка от несущей

1 Гц

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

от 0,25 до 250 МГц включ.

-64

-92

-115

-123

-138

-141

св. 250 до 500 МГц включ.

-67

-93

-111

-125

-138

-142

св. 0,5 до 1 ГГц включ.

-62

-91

-105

-121

-138

-138

св. 1 до 2 ГГц включ.

-57

-86

-100

-115

-133

-133

св. 2 до 3,2 ГГц включ.

-52

-81

-96

-111

-128

-128

св. 3,2 до 10 ГГц включ.

-43

-72

-85

-101

-120

-120

св. 10 до 20 ГГц включ.

-37

-66

-79

-95

-114

-114

св. 20 до 40 ГГц включ.

-31

-60

-73

-89

-108

-108

св. 40 до 44 ГГц

-26

-54

-68

-84

-102

-102

  • 7.13 Погрешность установки уровня выходного сигнала при ИМ (опции UNU, UNW, UNS или HNS)

Собрать схему согласно рисунку 6.

OUT

411111»

с. .

Pu.se Video

Out

RF Output

DIGITIZING OSCILLOSCOPE

Channel J

1/31

Adapter f~*~|

I

% Trigger i Input

I

I

«

I

t

I

»

WdB Attenuator { J и

i

__________J

6

i t

П

у

*

о

Adapter

20 dB Attenuator

Adaptor

Рисунок 6

Подготовить стробоскопический осциллограф согласно РЭ. На осциллографе установить режим измерения пик-пик.

Установить на генераторе Нормальный режим Low Band Path. Измерения проводить с установками, указанными в таблице 15.

Таблица 15

Частота несущей, МГц

Ширина импульса, мкс

Допустимый предел, ± дБ

Уровень мощности = 5 дБм

50,0001

2

0,5

251,0001

2

0,5

396,0001

2

0,5

500,0001

2

0,5

1200,0001

2

0,5

2000,0001

2

0,5

3199,99999

2

0,5

Уровень мощности = 9 дБм

3200,1001

1

0,5

11000,0001

1

0,5

17999,0001

1

0,5

19999,0001

1

0,5

Генератор признается годным, если погрешность установки уровня выходного сигнала при ИМ не превышает значений, приведенных в таблице 15.

  • 7.14 Время нарастания/спада выходного сигнала при ИМ (опции UNW, UNS или HNS) Собрать схему согласно рисунку 6.

На генераторе установить уровень выходной мощности 5 дБм и Нормальный режим Low Band

Path, параметры несущей частоты выходного сигнала согласно таблице 16 Таблица 16

Несущая частота, МГц

Допустимое значение, нс

Время нарастания

10.003

10

251,003

10

500,003

10

3199,903

10

3200,003

10

9999,9

10

10000,003

10

19999,9

10

20000,03

10

31799,9

10

Время спада

10.003

10

251,003

10

500,003

10

3199,903

10

3200,003

10

9999,9

10

10000,003

10

19999,9

10

20000,03

10

31799,9

10

Генератор признается годным, если время нарастания/спада выходного сигнала при ИМ не превышает значений, приведенных в таблице 16.

  • 7.15 Определение относительного уровня мощности на выходе генератора в режиме ИМ при подаче импульсно-модулированного сигнала в режиме внешней модуляции и без подачи модулирующего сигнала (опции UNU (при серийном номере менее 4928ХХХХ), UNW, UNS или HNS)

Собрать схему согласно рисунку 7.

н\1

Рисунок 7

Перевести генератор в режим внешней модуляции, установить уровень мощности 5 дБм. Подать импульсно-модулированный сигнал на анализатор спектра и установить на анализаторе спектра дельта маркер. Далее отключить подачу импульсно-модулированного сигнала и измерить значения дельта-маркера. Провести измерения уровня относительной мощности при помощи анализатора спектра при помощи дельта-маркера в дБ на частотах согласно таблице 17.

Таблица 17

Несущая частота, МГ ц

Допустимое значение динамического диапазона импульсно-модулирующего сигнала не менее, дБ

Время на

эастания

249

80

251

80

501

80

951

80

1951

80

2001

80

3200

80

3401

80

9801

80

10001

80

15001

80

20000

80

31799

80

Генератор признается годным, если коэффициент не превыщает значения в таблице 17.

  • 7.16 Определение погрешности векторной ошибки (только для E8267D)

Соединить генератор сигналов с анализатором сигналов N9030A, как показано на рис.З. Подготовить генератор согласно РЭ.

В соответствии с РЭ на генераторе установить частот 0,5 ГГц, режим 16QAM, символьная скорость 4 Мсимв/с, коэффициент фильтра = 0,3, уровень мощности сигнала минус 10 дБм.

Запустить программу VSA на анализаторе сигналов. Подготовить анализатор в соответсвии с РЭ для измерения векторной модуляции.

Измерить значение EVM m%rms (мили СКЗ в %) в соответствии с рисунком 8.

File Sdrt Corrt'o Source Input MeitSetup Trice Marker* Window Utilities Help r , ■ ■  •  ' ПК- ,v IIM Ml "■

Рисунок 8

Занести полученное значение в таблицу 18.

Провести измерения погрешности векторной ошибки на всех несущих частотах из таблицы 18.

Таблица 18 - измерение в режиме 16QAM

Частота несущей

Измеренное значение погрешности EVM

Максимальное допустимое значение погрешности, %

0,5 ГГц

1,2

1 ГГц

1,2

2.1 ГГц

1,4

3,2 ГГц

1,4

6 ГГц

1,2

12 ГГц

1,2

20 ГГц

1,2

В соответствии с РЭ на генераторе установить частот 0,5 ГГц, режим 256QAM, символьная скорость 4 Мсимв/с, коэффициент фильтра = 0,3, уровень мощности сигнала минус 10 дБм.

Измерить значение EVM m%rms (мили СКЗ в %).

Занести полученное значение в таблицу 19.

Провести измерения погрешности векторной ошибки на всех несущих частотах из таблицы 19.

Таблица 19 - измерение в режиме 256QAM

Частота несущей

Измеренное значение погрешности EVM

Максимальное допустимое значение погрешности, %

0,5 ГГц

1,2

1 ГГц

1,2

2.1 ГГц

1,4

3,2 ГГц

1,4

6 ГГц

1,2

12 ГГц

1,2

20 ГГц

1,2

В соответствии с РЭ на генераторе установить частот 0,5 ГГц, режим 64QAM, символьная скорость 4 Мсимв/с, коэффициент фильтра = 0,3, уровень мощности сигнала минус 10 дБм.

Измерить значение EVM m%rms (мили СКЗ в %).

Занести полученное значение в таблицу 11

Провести измерения погрешности векторной ошибки на всех несущих частотах из таблицы 20.

Таблица 20 - измерение в режиме 64QAM

Частота несущей

Измеренное значение погрешности EVM

Максимальное допустимое значение погрешности, %

0,5 ГГц

1,2

1 ГГц

1,2

2.1 ГГц

1,4

3,2 ГГц

1,4

6 ГГц

1,2

12 ГГц

1,2

20 ГГц

1,2

В соответствии с РЭ на генераторе установить частот 0,5 ГГц, режим BPSK, символьная скорость 4 Мсимв/с, коэффициент фильтра = 0,3, уровень мощности сигнала минус 10 дБм.

Измерить значение EVM m%rms (мили СКЗ в %).

Занести полученное значение в таблицу 21.

Провести измерения погрешности векторной ошибки на всех несущих частотах из таблицы 21.

Таблица 21 - измерение в режиме BPSK

Частота несущей

Измеренное значение погрешности EVM

Максимальное допустимое значение погрешности, %

0,5 ГГц

1,2

1 ГГц

1,2

2.1 ГГц

1,4

3,2 ГГц

1,4

6 ГГц

1,2

12 ГГц

1,2

20 ГГц

1,2

В соответствии с РЭ на генераторе установить частот 0,5 ГГц, режим QPSK, символьная скорость 4 Мсимв/с, коэффициент фильтра = 0,3, уровень мощности сигнала минус 10 дБм.

Измерить значение EVM m%rms (мили СКЗ в %).

Занести полученное значение в таблицу 22.

Провести измерения погрешности векторной ошибки на всех несущих частотах из таблицы 22.

Таблица 22 Измерение в сежиме QPSK

Частота несущей

Измеренное значение погрешности EVM

Максимальное

допустимое значение погрешности, %

0,5 ГГц

1,2

1 ГГц

1,2

2.1 ГГц

1,4

3.2 ГГц

1,4

6 ГГц

1,2

12 ГГц

1.2

20 ГГц

1,2

Прибор годен, если значения погрешности на каждой поверочной точке находятся в предела указанных в таблице 18-22.

8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 8.1 При положительных результатах поверки на генератор выписывается свидетельство о поверке установленной формы.

  • 8.2 Свидетельстве о поверке оформляется в соответствии с приложением 1 к «Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Министерства промышленности и торговли РФ от 2 июля 2015 i N 1815. В свидетельстве о поверке в поле «поверено (наименование величин, диапазонов, па которые поверено СИ» должны быть указан величины, погрешность измерения которых контролировалась в процессе проведения поверки. При невозможности уместить требуемый текст в указанное поле, в нем должно быть сделано примечание «см. на обороте» и значение данного поля должно быть приведено на второй (обратной) стороне свидетельства о поверке.

  • 8.3 В случае отрицательных результатов поверки поверяемый генератор признается непригодным к применению, свидетельство о поверке аннулируется, на генератор выписывается

извещение о непригодности к применению.

Начальник НИО-1

О.В. Каминский

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
