ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Отвертки моментные динамометрические Stahlwille TORSIOMETER 760 Назначение средства измеренийОтвертки моментные динамометрические Stahlwille TORSIOMETER 760 предназначены для воспроизведения крутящего момента силы с установленной погрещностью при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Описание средства измеренийПринцип работы отверток моментных динамометрических Stahlwille TORSIOMETER 760 основан на преобразовании упругим элементом усилия на рукоятке в пропорциональное линейное перемещение.
Отвертки моментные динамометрические Stahlwille TORSIOMETER 760 состоят из корпуса, рукоятки, щкалы с указателем, отградуированной в единицах измерения крутящего момента силы, и внутреннего гнезда для установки щлицевой насадки.
Выпускаемые модификации различаются диапазоном измерений крутящего момента силы.
Опломбирование отверток моментных динамометрических Stahlwille TORSIOMETER 760 не производится, ограничение доступа обеспечивается конструкцией самой отвертки, которая может быть вскрыта только при помощи специального инструмента.

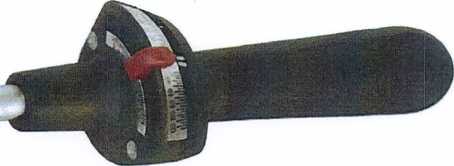

Общий вид отверток моментных динамометрических Stahlwille TORSIOMETER 760
и технические
|
Диапазон измерений. Нм |
Пределы допускаемой относительной погрешности, % |
Цена деления шкалы, Н-м (сН м) |
Размер внутреннего шестигранника, мм |
Масса, г, не более |
Габаритные размеры, мм, не более: длина |
|
0,15-0,75 |
±4 |
0,025 (2,5) |
6,3 |
225 |
185 |
|
0,3-1,50 |
0,05 (5) |
6,3 |
225 |
185 | |
|
0,6-3,0 |
0,1 (10) |
6,3 |
230 |
185 | |
|
1,2-6,0 |
0,2 (20) |
6,3 |
230 |
185 |
Наработка на отказ - не менее 5000 циклов.
Диапазон рабочей температуры для всех моделей от -20°С до + 60°С.
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус отверток моментных динамометрических Stahlwille TORSIOME TER 760.
Лист № 2
Всего листов 2
й
Комплектность
|
Наименование |
Кол-во |
|
Отвертка моментная динамометрическая Stahlwille TORSIOMETER 760 |
1 |
|
Руководство по эксплуатации |
1 |
|
Футляр |
1 |
Осуществляется по документу МИ 2593-2000 «ГСИ. Ключи моментные. Методика поверки».
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе: «Отвертки моментные динамометрические Slahlwille TORSIOMETER 760. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к отверткам моментным динамометрическим Stahlwille TORSIOMETER 760-
1. ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия»;
-
2. Техническая документация «EDUARD WILLE GmbH & Со. KG», Германия.
