Методика поверки «ГСИ. СИСТЕМЫ ИСПЫТАНИЙ И ПОИСКА ПОВРЕЖДЕНИЙ КАБЕЛЕЙ Surgeflex, Centrix » (МП 206.1-146-2019)

Федеральное государственное унитарное предприятие

«ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ

МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

        (ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

Заместитель директора по производственной

КАЛрД fkAJfV

2019 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Методика поверки

МП 206.1-146-2019 г. Москва 2019

Настоящая методика предусматривает методы и средства проведения первичной и периодической поверок систем испытаний и поиска повреждений кабелей Surgeflex, Centrix, изготавливаемых фирмой «Seba Dynatronic Mess- und Ortungstechnik GmbH», Германия.

Системы испытаний и поиска повреждений кабелей Surgeflex, Centrix (далее по тексту -приборы) предназначены для воспроизведения напряжения постоянного тока, импульсного напряжения, измерений сопротивления изоляции.

Интервал между поверками (межповерочный интервал) - 2 года.

Периодическая поверка средств измерений в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов (пределов) измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления их владельца, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке средства измерений.

• 1.1    При поверке выполняются операции, указанные в таблице 1.

• 1.2   При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

Примечание - ^1} Пункт выполняется для модификации Surgeflex 40 и Centrix (опция)

• 2.1    При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.

• 2.2   Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 2.3   Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

Таблица 3 - Вспомогательные средства поверки

К проведению поверки допускаются поверители из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.

• 4.1    При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок».

• 4.2   Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение — после всех отсоединений.

• 4.3   Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 4.4   К проведению поверки допускаются лица, изучившие руководство по эксплуатации прибора и прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением свыше 1 кВ.

При проведении поверки должны соблюдаться следующие условия:

• •     температура окружающего воздуха (20±5) °C;

• •     относительная влажность от 30 до 80 %;

• •     атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.

Перед поверкой должны быть выполнены следующие подготовительные работы:

• 1. Проверены документы, подтверждающие электрическую безопасность.

• 2. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 3. Средства измерения, используемые при поверке, подготовлены к работе согласно их руководствам по эксплуатации.

7.1    Метрологические характеристики, подлежащие определению.

Определению подлежат погрешности измерений, перечисленные в таблицах 4-6.

Таблица 4 - Метрологические характеристики систем Surgeflex

Таблица 6 - Метрологические характеристики систем Centrix

• 7.2 Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям:

• 1. Комплектность и маркировка должны соответствовать руководству по эксплуатации.

• 2. Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях.

• 3. Не должно быть механических повреждений корпуса, лицевой панели, дисплея, органов управления. Незакрепленные или отсоединенные части прибора должны отсутствовать. Внутри корпуса не должно быть посторонних предметов. Все надписи на панелях должны быть четкими и ясными.

• 4. Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и направляется в ремонт.

Внимание! При поверке необходимо руководствоваться требованиями РЭ.

• 7.3    Опробование.

Проверить работоспособность индикаторов и органов управления. Режимы работы прибора, устанавливаемые при переключении различных органов управления, и значения напряжения, отображаемые на индикаторах, должны соответствовать требованиям руководства по эксплуатации.

При неверном функционировании прибор бракуется и направляется в ремонт.

• 7.4   Определение относительной погрешности воспроизведения напряжения постоянного тока

Определение погрешности производить методом прямых измерений напряжения постоянного тока, воспроизводимого поверяемым прибором, эталонной мерой - делителем напряжения ДН-50э и вольтметром универсальным В7-78/1.

Определение погрешности проводить в следующем порядке:

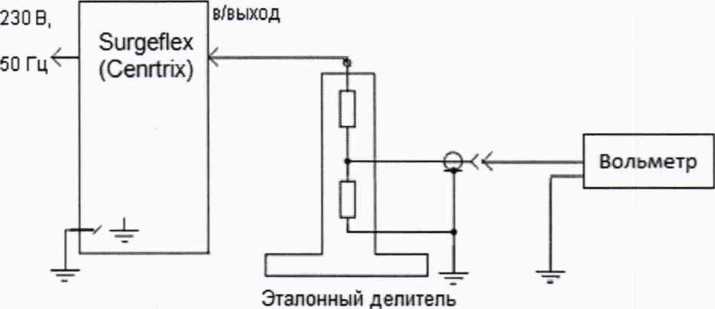

• 1. Собрать схему измерений, изображенную на рисунке 1.

• 2. Перевести поверяемый прибор в режим формирования напряжения постоянного тока.

• 3. Перевести вольтметр универсальный В7-78/1 в режим измерений напряжения постоянного тока в диапазоне 100 В.



Рисунок 1

• 4. Органами управления поверяемого прибора установить выходное напряжение, соответствующее 10 - 15 % от конечного значения диапазона измерений.

• 5. Произвести измерение выходного напряжения прибора, фиксируя показания вольтметра универсального В7-78/1.

• 6. Провести измерения по п.п. 4-5 устанавливая на поверяемом приборе выходное напряжение, соответствующее 20 - 30 %, 40 - 60 %, 70 - 80 % и 90 - 100 % от конечного значения диапазона измерений.

• 7. Провести измерения по п.п. 2-6 для отрицательной полярности выходного напряжения постоянного тока.

• 8. Рассчитать относительную погрешность воспроизведения напряжения по формуле:

Л. ₌ ^Ux -^и0'^КД J_00%        (1)

^и и₀-К_Д

где Ux - значение напряжения, установленное на выходе поверяемого прибора, В; Uo - значение напряжения, измеренное эталонным вольтметром, В; Кд - коэффициент деления эталонного делителя.

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках относительная погрешность воспроизведения напряжения постоянного тока не превышает для систем Surgeflex ±1,5 %, для систем Centrix ±2,5 %.

При невыполнении этих требований прибор бракуется и направляется в ремонт.

• 7.5 Определение относительной погрешности измерений сопротивления изоляции Определение погрешности проводить методом прямых измерений поверяемым прибором сопротивления, воспроизводимого эталонной мерой - магазином сопротивлений.

В качестве эталонной меры электрического сопротивления использовать магазин сопротивлений высокоомный RCB-1 и магазин сопротивления Р4831.

Определение погрешности проводить в следующей последовательности:

• 1. Подключить к измерительным входам прибора магазин.

• 2. Перевести поверяемый прибор в режим измерений сопротивления изоляции при начальном выходном напряжении.

• 3. Провести измерения в точках, указанных в таблице 7.

• 4. Провести измерения по п.п. 1 - 3 для остальных выходных напряжений прибора и точек, указанных в таблице 7.

• 5. Рассчитать относительную погрешность измерений сопротивления изоляции по формуле:

3„ = ^R* ~^R° -100%             (2)

^Ro

где:   Rx - показания поверяемого прибора, Ом;

Ro - номинальное сопротивление магазина сопротивлений, Ом.

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках относительная погрешность измерений сопротивления изоляции не превышает ±10 %.

При невыполнении этих требований прибор бракуется и направляется в ремонт.

Оформление результатов поверки производится в соответствии с требованиями Приказа Минпромторга России от 02.07.2015 г. № 1815.

При положительных результатах поверки на лицевую панель блока высоковольтного наносится знак поверки и (или) выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.

Заместитель начальника отдела 206.1

ФГУП «ВНИИМС»

Начальник сектора отдела 206.1

ФГУП «ВНИИМС»

7
