СОГЛАСОВАНО

Технический директор ООО «ИЦРМ»

М. С. Казаков

2021 г.

Государственная система обеспечения единства измерений

Измерители-регуляторы микропроцессорные 2ТРМ0,2ТРМ1, ТРМ1, ТРМ10, ТРМ12

Методика поверки

ИЦРМ-МП-102-21

г. Москва

2021 г.

Содержание

ПОВЕРКИ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

ПРИЛОЖЕНИЕ А. ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРОВ

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на измерители-регуляторы микропроцессорные 2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12 исполнений приборов с типом входа и исполнением индикации У2 и УЗ (далее - прибор, средство измерений), изготавливаемые Обществом с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»), и устанавливает методику их первичной и периодической поверок.

  • 1.2 При проведении поверки должна обеспечиваться прослеживаемость прибора к ГЭТ 13-2001 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457, ГЭТ 14-2014 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. №3456, ГЭТ 4-91 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091.

  • 1.3 Допускается проведение первичной (периодической) поверки отдельных измерительных каналов и проведение периодической поверки для меньшего числа измеряемых величин в соответствии с заявлением владельца средства измерений, с обязательным указанием в сведениях о поверке информации об объеме проведенной поверки.

  • 1.4 Поверка прибора должна проводиться в соответствии с требованиями настоящей методики поверки. Интервал между поверками - 3 года.

  • 1.5 Методы, обеспечивающие реализацию методики поверки, - косвенный метод измерений и прямой метод измерений.

  • 1.6 Основные метрологические характеристики приборов приведены в Приложении А.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Необходимость выполнения при

первичной поверке

периодической поверке

Внешний осмотр средства измерений

Да

Да

Подготовка к поверке и опробование средства измерений

Да

Да

Проверка программного обеспечения средства измерений

Да

Да

Определение метрологических характеристик средства измерений

Да

Да

Подтверждение соответствия средства измерений метрологическим требованиям

Да

Да

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 3.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды плюс (20±5) °C;

  • - относительная влажность от 30 до 80 %;

  • - атмосферное давление от 84 до 106,7 кПа.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые приборы и средства поверки.

  • 4.2 К проведению поверки допускаются лица, соответствующие требованиям, изложенным в статье 41 Приказа Минэкономразвития России от 26.10.2020 года № 707 (ред. от 30.12.2020 года) «Об утверждении критериев аккредитации и перечня документов, подтверждающих соответствие заявителя, аккредитованного лица критериям аккредитации».

  • 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ

ПОВЕРКИ

Таблица 2 - Средства поверки

Метрологические и технические требования к средствам поверки

Рекомендуемый тип средства поверки, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - per. №) и (или) метрологические или основные технические характеристики средства поверки

Основные средства поверки

Диапазон воспроизведений сопротивления постоянному току от 0,001 до 10,000 кОм;

соотношение погрешностей эталонных и рабочих средств измерений при одном и том же значении сопротивления постоянному току не более 1:3.

Магазин электрического сопротивления МСР Р4830/1, per. № 4614-74.

Диапазоны воспроизведений силы постоянного тока от 0 до 5 мА, от 4 до 20 мА, от 0 до 20 мА; соотношение погрешностей эталонных и рабочих средств измерений при одном и том же значении силы постоянного тока не более 1:3.

Диапазоны воспроизведений напряжения постоянного тока от -50 до +50 мВ, от 0 до 1 В; соотношение погрешностей эталонных и рабочих средств измерений при одном и том же значении напряжения постоянного тока не более 1:3.

Калибратор универсальный 9100, per. № 25985-09.

Диапазон измерений силы постоянного тока от 4 до 20 мА;

соотношение погрешностей эталонных и рабочих средств измерений при одном и том же значении силы постоянного тока не более 1:3.

Вольтметр универсальный цифровой GDM-78261, per. №52669-13

Метрологические и технические требования к средствам поверки

Рекомендуемый тип средства поверки, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - per. №) и (или) метрологические или основные технические характеристики средства поверки

Диапазон     измерений

напряжения постоянного тока от 0 до 10 В; соотношение погрешностей эталонных и рабочих средств измерений при одном и том же значении напряжения постоянного тока не более 1:3.

Диапазон измерений температуры от -5 до +5 °C; соотношение погрешностей эталонных и рабочих средств измерений при одном и том же значении температуры не более 1:2.

Термометр цифровой эталонный ТЦЭ-005, модификация ТЦЭ-005/МЗ, per. № 40719-15.

Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2, per. № 65421-16

Вспомогательные средства поверки

Диапазон воспроизведений температуры от -5 до +5 °C.

Термостат переливной прецизионный ТПП-1, модификация ТПП-1.3, per. № 33744-07

Диапазон воспроизведений напряжения постоянного тока от 22 до 26 В

Источник питания постоянного тока GPR-73060D, per. № 55898-13

Диапазон воспроизведений напряжения переменного тока от 0 до 250 В

Автотрансформатор Латр-2,5

Воспроизводимое значение напряжения постоянного тока 500 В, диапазон измерений сопротивления изоляции от 0 до 100 МОм

Установка для проверки параметров электрической безопасности GPT-79803, per. № 50682-12

Диапазон измерений температуры окружающей среды   от   +15   до

+25 °C, диапазон измерений относительной влажности от 30 до 80 %, диапазон измерений атмосферного давления от 84,0 до 106,7 кПа

Измеритель параметров микроклимата «МЕТЕОСКОП-М», per. № 32014-11

Электрическое сопротивление 1000 Ом

Резистор прецизионный тонкопленочный

С2-29В-0,125-1 -кОм-0,1 %-1,0-С

Электрическое сопротивление от 2 до 10 кОм

Резистор прецизионный тонкопленочный С2-29В-0,125-3,01 -кОм-0,1 %-1,0-С

Компенсационные провода по ГОСТ 1790-77, ГОСТ 1791-67 для термопар (в соответствии с требованиями отклонения значений

Метрологические и технические требования к средствам поверки

Рекомендуемый тип средства поверки, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - per. №) и (или) метрологические или основные технические характеристики средства поверки

термоэлектродвижущей силы от значений НСХ, указанных в ГОСТ Р 8.585-2001)

Пробирка П4-5-12/23 по ГОСТ 25336-82

Персональный компьютер IBM PC; наличие интерфейсов Ethernet и USB; дисковод для чтения CD-ROM; операционная система Windows с установленным программным обеспечением

Допускается применение автоматизированных средств поверки: допускается задавать и считывать параметры настройки средств поверки и поверяемого прибора через интерфейсы дистанционного управления, а также формировать измерительные сигналы и управляющие сигналы «Блокировка/Пуск/Стоп» в рамках требований данной методики поверки.

Допускается применение средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений, установленную Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457, от 30 декабря 2019 г. № 3456, от 01 октября 2018 г. № 2091.

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые измерители и применяемые средства поверки.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

Прибор допускается к дальнейшей поверке, если:

  • - внешний вид прибора соответствует описанию типа;

  • - отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки.

Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и прибор допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, прибор к дальнейшей поверке не допускается.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - изучить эксплуатационную документацию на поверяемый прибор и на применяемые средства поверки;

  • - выдержать прибор в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его эксплуатационной документацией;

  • - включить поверяемый прибор и провести предварительный прогрев в течение 30 мин;

  • - компенсационные провода, холодные спаи которых с медными проводами помещены в термостат, подключить к поверяемому прибору (схема подключений - рисунок

  • 4) не менее чем за два часа до начала измерений;

- подготовить к работе средства поверки в соответствии с указаниями их эксплуатационной документации.

  • 8.2 Опробование

Опробование прибора проводить в следующей последовательности:

  • 1) Подключить к поверяемому прибору калибратор универсальный 9100 (далее - калибратор 9100) в соответствии с указаниями эксплуатационной документацией. Поверяемый прибор подключить к питающей сети.

  • 2) Проверить наличие индикации символов на цифровом индикаторе поверяемого прибора и функционирование кнопок настройки.

  • 3) Подать с калибратора 9100 значение, соответствующее настроенному на поверяемом приборе типу входного сигнала и лежащее в диапазоне измерений поверяемого прибора.

  • 4) После стабилизации показаний на цифровом индикаторе поверяемого прибора, зафиксировать их.

Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводить между контактами цепи сетевого питания и корпусом прибора при помощи установки для проверки параметров электрической безопасности GPT-79803.

Проверку производить испытательным напряжением силы постоянного тока 500 В.

Пластиковый корпус прибора перед испытанием обернуть сплошной, плотно прилегающей к поверхности металлической фольгой таким образом, чтобы расстояние ее от зажимов испытуемой цепи было не менее 20 мм.

Подать последовательно испытательное напряжение между цепью питания и корпусом, между цепью питания - выходными и измерительными цепями прибора, при этом необходимо замкнуть клеммы цепи питания между собой и измерительные и выходные клеммы прибора между собой.

Прибор допускается к дальнейшей поверке, если при опробовании на цифровом индикаторе отображается значение, соответствующее настроенному типу входного сигнала, при проверке электрического сопротивления изоляции измеренное значение электрического сопротивления изоляции не менее 20 МОм.

9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ

Проверка программного обеспечения (далее - ПО) выполняется следующим образом:

  • 1) Подать напряжение питания на поверяемый прибор.

  • 2) На нижнем цифровом индикаторе прибора отобразится номер версии (идентификационный номер) ПО прибора.

  • 3) Сравнить полученный номер версии с контрольными значениями, указанными в разделе «Программное обеспечение» описания типа средства измерений.

Прибор допускается к дальнейшей поверке, если программное обеспечение соответствует требованиям, указанным в описании типа.

10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ
  • 10.1 Определение приведенной (к диапазону измерений) основной погрешности измерений выходных сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009

Определение приведенной (к диапазону измерений) основной погрешности измерений выходных сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 проводить в следующей последовательности:

  • 1) Собрать схему подключений согласно рисунку 1 и требованиям руководств по эксплуатации (далее - РЭ), при этом подключение магазина электрического сопротивления

МСР Р4830/1 (далее - магазин сопротивления) производить по трехпроводной схеме подключений, а значения электрического сопротивления каждого из соединительных проводов должны быть равны между собой и не должны превышать 15 Ом.

Поверяемый прибор

МСР Р4830/1

МСР Р4830/1 - Магазин электрического сопротивления МСР Р4830/1.

Поверяемый прибор - Измеритель-регулятор микропроцессорный 2ТРМ0, 2ТРМ1, ТРМ1,ТРМ10, ТРМ12

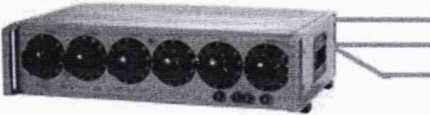

Рисунок 1 - Схема подключений при определении приведенной (к диапазону измерений) основной погрешности измерений сигналов от термопреобразователей сопротивления

  • 2) Подать напряжение питания на поверяемый прибор.

  • 3) Подготовить прибор к работе, установив в настройках тип термопреобразователя сопротивления, по НСХ которого будет проводиться поверка.

  • 4) Подать на вход прибора значения сопротивлений эквивалентные значениям температуры для соответствующей НСХ по ГОСТ 6651-2009 в диапазоне измерений, приведенном в таблице А.1 приложения А, равные от 0 до 10 %, от 45 до 55 %, от 90 до 100 %.

  • 5) Зафиксировать измеренные прибором значения температуры в каждой из трех вышеперечисленных точек.

  • 10.2 Определение приведенной (к диапазону измерений) основной погрешности измерений выходных сигналов от термоэлектрических преобразователей по ГОСТ Р 8.585-2001

Определение приведенной (к диапазону измерений) основной погрешности измерений выходных сигналов от термоэлектрических преобразователей проводить одним из следующих методов: без использования компенсационных проводов либо с использованием компенсационных проводов.

  • 10.2.1 Определение приведенной (к диапазону измерений) основной погрешности измерений выходных сигналов от термоэлектрических преобразователей по ГОСТ Р 8.585-2001 без использования компенсационных проводов проводить в следующей последовательности:

  • 1) Собрать схему подключений согласно рисунку 2 и требованиям РЭ.

Поверяемый прибор

9100 - Калибратор универсальный 9100

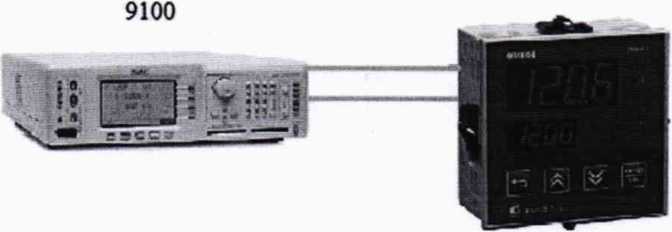

Рисунок 2 - Схема подключений при определении приведенной (к диапазону измерений) основной погрешности измерений сигналов от термоэлектрических преобразователей по ГОСТ Р 8.585-2001 без использования компенсационных проводов

  • 2) Замкнуть контакты входного сигнала медной перемычкой заменив калибратор 9100.

  • 3) Подать напряжение питания на поверяемый прибор.

  • 4) В настройках прибора установить НСХ ТХК (L) термоэлектрических преобразователей по ГОСТ Р 8.585-2001 в соответствии с рекомендациями, указанными в РЭ.

  • 5) Зафиксировать измеренное встроенным датчиком температуры значение температуры холодного спая.

  • 6) Отключить питание поверяемого прибора.

  • 7) Удалить медную перемычку и подключить калибратор 9100 к контактам для измерений входного сигнала.

  • 8) Подать напряжение питания на поверяемый прибор и калибратор 9100.

  • 9) В настройках прибора установить тип поверяемой НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001 в соответствии с рекомендациями, указанными в РЭ.

  • 10) Подать на вход прибора значения напряжения постоянного тока эквивалентные значениям температуры для соответствующей НСХ по ГОСТ Р 8.585-2001 в диапазоне измерений, приведенном в таблице А.1, равные от 0 до 10 %, от 45 до 55 %, от 90 до 100 %.

  • 11) Зафиксировать измеренные прибором значения температуры в каждой из трех вышеперечисленных точек.

  • 12) Повторить операции, указанные в пунктах 1) - 11) настоящей методики поверки для всех типов НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, приведенных в таблице А. 1 приложения А.

  • 10.2.2 Определение приведенной (к диапазону измерений) основной погрешности измерений выходных сигналов от термоэлектрических преобразователей по ГОСТ Р 8.585-2001 с использованием компенсационных проводов проводить в следующей последовательности:

  • 1) Собрать схему подключений согласно рисунку 3 и требованиям РЭ, при этом концы термоэлектродных (компенсационных) проводов соединить с медными проводами и их спаи (свободные концы) поместить в пробирки П4-5-12/23, заполненные трансформаторным маслом, а затем поместить пробирки в термостат переливной прецизионный ТПП-1, модификация ТПП-1.3, (далее - термостат) со стабильной температурой равной 0 °C (допускается использовать любой термостат, который обеспечивает такое постоянство температуры, при котором за время поверки прибора изменение температуры, выраженное в процентах, не превышает ’/юУп, где уп- пределы допускаемого значения приведенной основной погрешности поверяемого прибора). Тип компенсационных проводов должен соответствовать типу термоэлектрического преобразователя, по НСХ которого будет проводиться поверка. Температуру свободных концов контролировать с помощью термометра цифрового эталонного ТЦЭ-005, модификация ТЦЭ-005/МЗ с подключенным термометром сопротивления платиновым вибропрочным эталонным ПТСВ-9-2 для введения поправки на температуру свободных концов (при температуре в термостате, отличающейся от О °C более чем на 0,1 °C);

ТЦЭ-005 - Термометр цифровой эталонный ТЦЭ-005, модификация ТЦЭ-ОО5/МЗ с подключенным термометром сопротивления платиновым вибропрочным эталонным ПТСВ-9-2.

ТПП1.3 - Термостат переливной прецизионный ТПП-1, модификация ТПП-1.3. Компенсационные провода - Компенсационные провода по ГОСТ 1790-77, ГОСТ 1791-67 для термоэлектрических преобразователей (в соответствии с требованиями отклонения значений термоэлектродвижущей силы от значений НСХ, указанных в ГОСТ Р 8.585-2001)

Рисунок 3 - Схема подключений при определении приведенной (к диапазону измерений) основной погрешности измерений сигналов от термоэлектрических преобразователей по ГОСТ Р 8.585-2001

  • 2) Подать напряжение питания на поверяемый прибор, вспомогательные и основные средства поверки.

  • 3) Подготовить поверяемый прибор к работе, установив в настройках тип термоэлектрического преобразователя, по НСХ которого будет проводиться поверка.

  • 4) Подать на вход прибора значения напряжения постоянного тока эквивалентные значениям температуры для соответствующей НСХ по ГОСТ Р 8.585-2001 в диапазоне измерений, приведенном в таблице А.1, равные от 0 до 10 %, от 45 до 55 %, от 90 до 100 %.

  • 5) Зафиксировать измеренные прибором значения температуры в каждой из трех вышеперечисленных точек.

  • 6) Повторить операции, указанные в пунктах 1) - 5) настоящей методики поверки для всех типов НСХ термоэлектрических преобразователей, приведенных в таблице А. 1 приложения А.

  • 10.3 Определение приведенной (к диапазону измерений) основной погрешности измерений сигналов напряжения постоянного тока

Определение приведенной (к диапазону измерений) основной погрешности измерений сигналов напряжения постоянного тока проводить в следующей последовательности:

  • 1) Собрать схему подключений согласно рисунку 4 и требованиям РЭ.

  • 2) Подать напряжение питания на поверяемый прибор и основное средство поверки.

  • 3) Подготовить поверяемый прибор к работе, установив в настройках тип входного сигнала напряжения постоянного тока, по которому будет проводиться поверка.

Поверяемый прибор

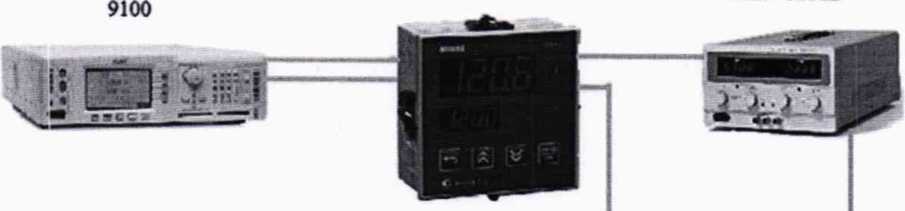

Рисунок 4 - Схема подключений при определении приведенной (к диапазону измерений) основной погрешности измерений сигналов напряжения постоянного тока

  • 4) Настроить значения верхней и нижней границ выбранного диапазона измерений напряжения постоянного тока идентично диапазону входного сигнала в соответствии с рекомендациями, указанными в РЭ.

  • 5) С помощью калибратора (в режиме воспроизведений напряжения постоянного тока) подать на вход прибора значения напряжения постоянного тока в диапазоне измерений, приведенном в таблице А.1, равные от 0 до 10 %, от 45 до 55 %, от 90 до 100 %.

  • 6) Зафиксировать измеренные прибором значения напряжения постоянного тока в каждой из трех вышеперечисленных точках.

  • 7) Повторить операции, указанные в пунктах 1) - 6) настоящей методики поверки для всех типов входных сигналов напряжения постоянного тока, приведенных в таблице А. 1 приложения А.

  • 10.4 Определение приведенной (к диапазону измерений) основной погрешности измерений унифицированных сигналов силы постоянного тока по ГОСТ 26.011-80

Определение приведенной (к диапазону измерений) основной погрешности измерений унифицированных сигналов силы постоянного тока по ГОСТ 26.011-80 проводить в следующей последовательности:

  • 1) Собрать схему подключений согласно рисунку 5 и требованиям РЭ.

Поверяемый прибор

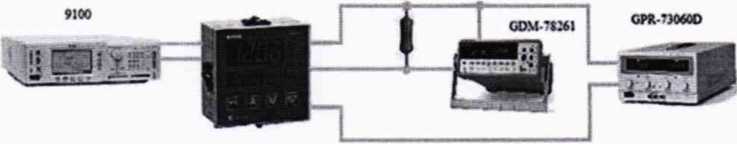

Рисунок 5 - Схема подключений при определении приведенной (к диапазону измерений) основной погрешности измерений унифицированных сигналов силы постоянного тока по ГОСТ 26.011-80

  • 2) Подать напряжение питания на поверяемый прибор и основное средство поверки.

  • 3) Подготовить поверяемый прибор к работе, установив в настройках тип входного сигнала силы постоянного тока по ГОСТ 26.011-80, по которому будет проводиться поверка.

  • 4) Настроить значения верхней и нижней границ выбранного диапазона измерений силы постоянного тока идентично диапазону входного сигнала в соответствии с рекомендациями, указанными в РЭ и таблице 5.

  • 5) С помощью калибратора (в режиме воспроизведений силы постоянного тока) подать на вход прибора значения силы постоянного тока в диапазоне измерений, приведенном в таблице А.1 приложения А, равные от 0 до 10 %, от 45 до 55 %, от 90 до 100 %.

  • 6) Зафиксировать измеренные прибором значения силы постоянного тока в каждой из трех вышеперечисленных точках.

  • 7) Повторить операции, указанные в пунктах 1) - 6) настоящей методики поверки для всех типов входных сигналов силы постоянного тока, приведенных в таблице А.1 приложения А.

  • 10.5 Определение приведенной (к диапазону измерений) основной погрешности преобразований входного сигнала в выходной сигнал напряжения и силы постоянного тока

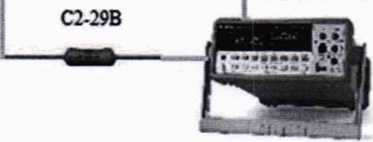

Определение приведенной (к диапазону измерений) основной погрешности преобразований входного сигнала в выходной сигнал напряжения и силы постоянного тока проводить в следующей последовательности:

  • 1) Собрать одну из схем подключений согласно рисункам 6 или 7 и требованиям РЭ для соответствующего исполнения прибора.

Поверяемый прибор

GPR-73060D

GDM-78261

GPR-73060D - Источник питания постоянного тока GPR-73060D.

GDM-78261 - Вольтметр универсальный цифровой GDM-78261.

С2-29В - Резистор прецизионный тонкопленочный С2-29В-0,125-1-кОм-0,1%-1,0-С

Рисунок 6 - Схема подключений при определении приведенной (к диапазону измерений) основной погрешности преобразований входного сигнала в выходной сигнал силы постоянного тока

П«*«рммыА прибор

С2-29В - Резистор прецизионный тонкопленочный С2-29В-0,125-3,01-кОм-0,1%-1,0-С

Рисунок 7 - Схема подключений при определении приведенной (к диапазону измерений) основной погрешности преобразований входного сигнала в выходной сигнал напряжения постоянного тока

  • 2) Подать напряжение питания на поверяемый прибор, основные и вспомогательные средства поверки.

  • 3) В настройках прибора установить «Режим ручного управления» либо один из диапазонов измерений унифицированных сигналов силы или напряжения постоянного тока по ГОСТ 26.011-80 (от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА или от -50 до +50 мВ, от 0 до 1 В) в соответствии с рекомендациями, указанными в РЭ.

  • 4) Последовательно установить в режиме ручного управления сигналы на выходе поверяемого прибора («выходную мощность режима ручного управления», выраженную в процентах от выходного сигнала, в соответствии с РЭ), равные от 0 до 10 %, от 45 до 55 %, от 90 до 100 % изменения выходного сигнала или с помощью калибратора 9100 (в режиме воспроизведений силы или напряжения постоянного тока) подать на вход прибора значения силы или напряжения постоянного тока в диапазоне измерений в соответствии с пунктом 3), равные от 0 до 10 %, от 45 до 55 %, от 90 до 100 %.

  • 5) Зафиксировать преобразованные прибором значения силы или напряжения постоянного тока по показаниям вольтметра универсального цифрового GDM-78261.

И ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ
  • 11.1 Формулы, используемые при расчетах погрешностей:

  • 11.1.1 Расчет приведенной (к диапазону измерений) основной погрешности измерений выходных сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 проводить по формуле:

Уте ~                                          (D

1 норм

где Тизм - значение температуры, измеренное прибором, °C;

- воспроизведенное с помощью магазина электрического сопротивления МСР Р4830/1 значение сигнала от термопреобразователей сопротивления в температурном эквиваленте, °C;

/норм - нормирующее значение, равное абсолютному значению разности верхней и нижней границ диапазона измерений, для соответствующей НСХ, °C

  • 11.1.2.1 Расчет приведенной (к диапазону измерений) основной погрешности измерений выходных сигналов от термоэлектрических преобразователей по ГОСТ Р 8.585-2001 проводить по формуле (для схемы подключений прибора, указанной на рисунке 2):

    1 норм

Утп1 =

где ТИЗМ1 - значение температуры, измеренное прибором, °C;

Тх.с. - значение температуры, измеренное датчиком холодного спая, °C;

ТЭт1 - воспроизведенное с помощью калибратора универсального 9100 значение сигнала от термоэлектрических преобразователей в температурном эквиваленте в соответствии с подпунктом 10) пункта 10.2.1 настоящей программы испытаний, °C

  • 11.1.2.2 Расчет приведенной (к диапазону измерений) основной погрешности измерений выходных сигналов от термоэлектрических преобразователей по ГОСТ Р 8.585-2001 проводить по формуле (для схемы подключений прибора, указанной на рисунке 3):

    Утп2 —

(3)

где ГИЗМ2 - значение температуры, измеренное прибором, °C;

Гт ~ значение температуры, измеренное датчиком холодного спая (поправка на температуру свободных концов), °C;

ТЭт2 - воспроизведенное с помощью калибратора универсального 9100 значение сигнала от термоэлектрических преобразователей в температурном эквиваленте, °C

11.1.3 Расчет приведенной (к диапазону измерений) основной погрешности измерений сигналов напряжения постоянного тока проводить по формуле:

уи = w°-~t'”)-ioo,                                 <4>

^норм

где t/изм - значение напряжения постоянного тока, измеренное прибором, мВ;

Uyy - значение напряжения постоянного тока, воспроизведенное с помощью калибратора универсального 9100, мВ;

^норм - нормирующее значение, равное абсолютному значению разности верхней и нижней границ диапазона измерений, мВ

11.1.4 Расчет приведенной (к диапазону измерений) основной погрешности измерений унифицированных сигналов силы постоянного тока по ГОСТ 26.011-80 проводить по формуле:

норн

(5)

где /изМ - значение силы постоянного тока, измеренное прибором, мА;

/эт - значение силы постоянного тока, воспроизведенное с помощью калибратора универсального 9100, мА;

Аюрм - нормирующее значение, равное разности верхней и нижней границ диапазона измерений, мА

  • 11.1.5 Расчет приведенной (к диапазону измерений) основной погрешности преобразований входного сигнала в выходной сигнал напряжения и силы постоянного тока проводить по формуле:

(6)

где Апреобр- значение силы или напряжения постоянного тока по показаниям вольтметра универсального цифрового GDM-78261, мА (В);

Лрасч - значение силы или напряжения постоянного тока, установленное в ручном режиме или рассчитанное по формуле (7) при подаче входных сигналов с помощью калибратора универсального 9100;

Л норм - нормирующее значение, равное разности верхней и нижней границ диапазона измерений, мА (В)

Арасч = К„+^^-(Кв-Кн)-100>

(7)

где Кн - нижний предел выходного сигнала силы или напряжения постоянного тока, мА (В);

Къ - верхний предел выходного сигнала силы или напряжения постоянного тока, мА (В);

В - значение входного сигнала, поданное в подпункте 5) пункта 10.5, мА (В);

Вц~ нижний предел диапазона преобразований входного сигнала в выходной сигнал силы или напряжения постоянного тока, мА (В);

Вв- верхний предел диапазона преобразований входного сигнала в выходной сигнал силы или напряжения постоянного тока, мА (В)

Прибор подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если полученные значения погрешностей не превышают пределов, указанных в таблицах А.1 и А.2 приложения А.

При невыполнении любого из вышеперечисленных условий (когда прибор не подтверждает соответствие метрологическим требованиям), поверку прибора прекращают, результаты поверки признают отрицательными.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 12.1 Результаты поверки прибора подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

  • 12.2 По заявлению владельца прибора или лица, представившего его на поверку, положительные результаты поверки (когда прибор подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на прибор знака поверки, и (или) внесением в паспорт прибора записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

  • 12.3 По заявлению владельца прибора или лица, представившего его на поверку, отрицательные результаты поверки (когда прибор не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт прибора соответствующей записи.

  • 12.4 Протоколы поверки прибора оформляются по произвольной форме.

    Ведущий инженер ООО «ИЦРМ»

    П.В. Галыня

ПРИЛОЖЕНИЕ А

Основные метрологические характеристики приборов

Таблица А.1 - Метрологические характеристики приборов

Выходной сигнал датчика (условное обозначение НСХ первичного преобразователя)

Диапазон измерений

Значение единицы младшего разряда

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности, %

Термопреобразователи сопротивления по ГОСТ 6651-2009

Си 50 (а=0,00426 °C’1) 50 М (а=0,00428 °C’1) Pt 50 (а=0,00385 °C’1) 50 П (а=0,00391 °C'1) Си 100 (а=0,00426 °C’1) 100 М (а=0,00428 °C’1) Pt 100 (а=0,00385 °C'1) 100 П(а=0,00391 °C’1) 100 Н (а=0,00617 °C'1) Pt 500 (а=0,00385 °C1) 500 П (<х=0,00391 °C'1) Си 500 (сс=О,00426 °C’1) 500 М (а=0,00428 °C’1) 500 Н (а=0,00617 °C’1) Си 1000 (а=0,00426 °C'1) 1000 М (а=0,00428 °C'1) Pt 1000 (<х=0,00385 °C’1) 1000 П (а=0,00391 °C’1) 1000 Н (а=0,00617 °C'1)

от -50 до +200 °C от-180 до+200 °C от -200 до +850 °C от -200 до +850 °C от -50 до 200 °C от-180 до+200 °C от -200 до +850 °C от -200 до +850 °C от-60 до+180 °C от -200 до +850 °C от -200 до +850 °C от -50 до +200 °C от-180 до+200°С от-60 до+180 °C от -50 до +200 °C от-180 до+200 °C от -200 до +850 °C от -200 до +850 °C от-60 до+180 °C

0,1 °C

0,1; 1,0 °C

0,1; 1,0 °C

0,1; 1,0 °C

0,1 °C

0,1; 1,0 °C

0,1; 1,0 °C

0,1; 1,0 °C

0,1 °C

0,1; 1,0 °C

0,1; 1,0 °C

0,1 °C

0,1; 1,0 °C

0,1 °C

0,1 °C

0,1; 1,0 °C

0,1; 1,0 °C

0,1; 1,0 °C

0,1 °C

±0,25

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

TXK(L) ТЖКО) THH(N) ТХА(К) ТХКн(Е) ТПП (S) ТПП (R) ТПР(В)

TBP(A-l)

ТВР(А-2) ТВР(А-З) ТМК(Т)

от -200 до +800 °C от -200 до +1200 °C от -200 до +1300 °C от -200 до+1360 °C от -200 до +900 °C от -50 до+1750 °C от -50 до+1750 °C от +200 до +1800 °C от 0 до +2500 °C от 0 до +1800 °C от 0 до +1800 °C

от -250 до +400 °C

0,1; 1,0 °C

0,1; 1,0 °C

0,1; 1,0 °C

0,1; 1,0 °C

0,1 °C

0,1; 1,0 °C

0,1; 1,0 °C

0,1; 1,0 °C

0,1; 1,0 °C

0,1; 1,0 °C

0,1; 1,0 °C

0,1; 1,0 °C

±0,5

Унифицированные сигналы напряжения и силы постоянного тока по ГОСТ 26.011-80

Напряжение постоянного тока

Сила постоянного тока Сила постоянного тока Сила постоянного тока

от 0 до 1 В от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА

0,001 В

0,001 мА

0,01 мА

0,01 мА

±0,25

Сигналы напряжения постоянного тока

Напряжение постоянного тока

от -50 до +50 мВ

0,01 мВ

±0,25

Таблица А.2 - Метрологические характеристики исполнений приборов с типами выходов И

и У

Наименование характеристики

Значение

Диапазон преобразований входных сигналов в выходной сигнал напряжения постоянного тока, В

от 0 до 10

Диапазон преобразований входных сигналов в выходной сигнал силы постоянного тока, мА

от 4 до 20

Пределы допускаемой приведенной (к диапазону преобразований) основной погрешности преобразований входного сигнала в выходной сигнал напряжения и силы постоянного тока, %

±0,5

0 Входными сигналами являются выходные сигналы датчиков в соответствии с таблицей А. 1.

18

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
