Методика поверки «ГСИ. Регистраторы электронные технологические ВОДОЛЕЙ РЭТ-2» (МП 207-046-2020)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

Заместитель директора метрологии «ВНИИМС»

Иванникова 2020 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Регистраторы электронные технологические ВОДОЛЕЙ РЭТ-2

МЕТОДИКА ПОВЕРКИ

МП 207-046-2020 г. Москва

2020 г.

Настоящая методика распространяется на Регистраторы электронные технологические ВОДОЛЕЙ РЭТ-2 (далее по тексту - приборы или регистраторы), изготавливаемые ООО «ЛЭТиБ», г. Томск и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 2 года.

При проведении первичной и периодической поверки приборов должны выполняться операции, указанные в таблице 1

Таблица 1

3 Средства поверки

При проведении поверки применяют средства измерений, указанные в таблице 2 Таблица 2

При проведении поверки необходимо соблюдать:

• - требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Правила по охране труда при эксплуатации электроустановок» (ПОТЭУ (2019));

• - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний;

• - указания по технике безопасности, приведенные в руководстве по эксплуатации преобразователей.

К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений и прошедшие инструктаж по технике безопасности.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C                            23±2;

• - относительная влажность окружающего воздуха, %, не более          80;

• - атмосферное давление, кПа                                     от 86 до 106,7;

• - напряжение питающей сети, В                                          220 +{;£’;

• - частота питающей сети, Гц                                      50 ± 2.

• - внешние электрические и магнитные поля, удары и вибрации, влияющие на работу приборов и средств поверки, должны отсутствовать.

• 5.2 Средства поверки должны быть защищены от вибраций и ударов, от внешних магнитных и электрических полей.

• 5.3 Средства поверки и оборудование подготавливают к работе в соответствии с эксплуатационной документацией.

• 6 Проведение поверки

При внешнем осмотре устанавливают:

• - соответствие внешнего вида, комплектности преобразователя технической и эксплуатационной документации;

• - наличие и четкость маркировки;

• - отсутствие механических повреждений и дефектов покрытия, влияющих на работоспособность прибора.

Результат проверки положительный, если выполняются все вышеперечисленные требования. При оперативном устранении недостатков, замеченных при внешнем осмотре, поверка продолжается по следующим операциям.

• 6.2.1  Подключают регистратор к электропитанию в соответствии со схемой, приведенной в Приложении 1 настоящей методики.

• 6.2.2 Проверяют наличие индикации символов на экране и функционирование элементов интерфейса пользователя.

• 6.2.3 При помощи стилуса и сенсорного ЖК-дисплея поверяемого регистратора проверяют возможность установки режима «выключен» на каждом из каналов прибора.

• 6.2.4 Регистратор считается пригодным к дальнейшей поверке, если не было выявлено несоответствий в процессе выполнения п.п. 6.2.1-6.2.3.

• 6.3.1 В разделе «Персонализация» режима «Настройки» выбирают пункт «Прочее».

• 6.3.2 В нижней части экранной формы отобразится информация о программном обеспечении регистратора.

• 6.3.3 Результат проверки считают положительным, если идентификационные данные программного обеспечения соответствуют данным в описании типа регистратора.

Определение основной абсолютной погрешности регистратора в режиме работы с термопреобразователями сопротивления производить для 3-х проводной схемы подключения.

• 6.4.1 Определение основной абсолютной погрешности регистратора в режиме измерений аналоговых сигналов силы постоянного тока.

• 6.4.1.1 Погрешность определяют в пяти контрольных точках, находящихся внутри настроенного диапазона измерений, включая нижний и верхний пределы настроенного диапазона.

При помощи стилуса и ЖК-дисплея устанавливают на каналах №1 и №2 регистратора соответствующий режим измерений и выбирают точность отображения значений - 3.

• 6.4.1.2 Подключают калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) к соответствующим клеммам регистратора в соответствии со схемой, приведенной в Приложении А к настоящей методике.

• 6.4.1.3  С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке.

• 6.4.1.4 После стабилизации показаний поверяемого регистратора, снимают их с ЖК-дисплея поверяемого прибора.

• 6.4.1.5 Повторяют операции по п.п. 6.4.1.3-6.4.1.4 для остальных контрольных точек, а также для всех контрольных точек канала №2.

• 6.4.1.6 Рассчитывают основную абсолютную погрешность (А_абс, мА) для каждой поверяемой точки по формуле 1:




  (1)

где: X,- значение сигнала воспроизводимое эталонным прибором. мА или °C; Хизм - значение измеренного выходного сигнала. мА или °C;

• 6.4.1.7 Полученные значения основной абсолютной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в описании типа.

• 6.4.2 Определение основной абсолютной погрешности ИП в режиме работы с термопреобразователями сопротивления (ТС).

• 6.4.2.1 Погрешность определяют в пяти контрольных точках, находящихся внутри настроенного диапазона измерений, включая нижний и верхний пределы настроенного диапазона.

При помощи стилуса и ЖК-дисплея устанавливают на каналах №1 и №2 регистратора соответствующий режим измерений и точность отображения значений - 2.

• 6.4.2.2 Подключают меру электрического сопротивления многозначную МС 3071 к клеммам регистратора в соответствии со схемой, приведенной в Приложении А к настоящей методике.

• 6.4.2.3  С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ 6651-2009).

• 6.4.2.4 После стабилизации показаний поверяемого регистратора, снимают их с ЖК-дисплея поверяемого прибора.

• 6.4.2.5 Повторяют операции по п.п. 6.4.2.3-6.4.2.4 для остальных контрольных точек и для всех контрольных точек канала №2.

• 6.4.2.6 Рассчитывают основную абсолютную погрешность (Дабе, °C) для каждой поверяемой точки по формуле 1.

• 6.4.2.7 Полученные значения основной абсолютной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в описании типа.

6.4.3 Определение основной абсолютной погрешности ИП в режиме работы с термоэлектрическими преобразователями (ТП).

• 6.4.3.1 Погрешность определяют в пяти контрольных точках, находящихся внутри настроенного диапазона измерений, включая нижний и верхний пределы настроенного диапазона.

а) При помощи стилуса и ЖК-дисплея устанавливают на каналах №1 и №2 регистратора один из типов ТП.

б) Выбирают точность отображения значений - 1.

в) Нажатием на кнопку f(x) на ЖК-дисплее прибора в появившемся подменю выбирают определение температуры холодного спая «внешнее», после чего устанавливают температуру холодного спая равную О °C.

г) К поверяемому регистратору с использованием медных проводов подключают калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R).

• 6.4.3.2  С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013).

• 6.4.3.3 После стабилизации показаний поверяемого регистратора, снимают их с ЖК-дисплея поверяемого прибора.

• 6.4.3.4 Повторяют операции по п.п. 6.4.3.2-6.4.3.3 для остальных контрольных точек и для всех контрольных точек канала №2.

• 6.4.3.5 Рассчитывают основную абсолютную погрешность (Дабе, °C) для каждой поверяемой точки по формуле 1.

• 6.4.3.6 Полученные значения основной абсолютной погрешности во всех контрольных точках с учетом погрешности компенсации холодного спая не должны превышать предельно допустимых значений, приведенных в описании типа.

• 7.1 Приборы, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них оформляется свидетельство о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г. и (или) ставится знак поверки в паспорт и делается соответствующая запись в разделе «Свидетельство о поверке».

• 7.2 При отрицательных результатах поверки, в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г., оформляется извещение о непригодности.

Разработал:

Научный сотрудник отдела 207

ФГУП «ВНИИМС»                                 Л.Д. Маркин

Начальник отдела 207

А.А. Игнатов

ФГУП «ВНИИМС»

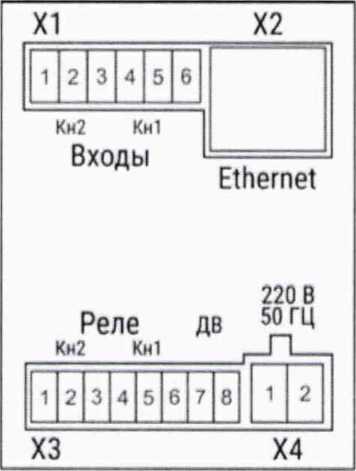

Подключение нагрузки к репейным выходам и механических контактов коммутационной аппаратуры к дискретному входу

6
