УТВЕРЖДАЮ

Источники питания программируемые серий EA-PSI 9000 DT, EA-PSI 9000 Т, EA-PS 9000 Т, EA-PSI 5000 A, EA-PS 5000 А

Методика поверки

ИЦРМ-МП-007-18

г. Видное

Содержание 1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки распространяется на источники питания программируемые серий EA-PSI 9000 DT, EA-PSI 9000 Т, EA-PS 9000 Т, EA-PSI 5000 А, EA-PS 5000 А (далее по тексту - нагрузки) и устанавливает методику их первичной и периодической поверок.

  • 1.2 На первичную поверку следует предъявлять источник, принятый отделом технического контроля организации-изготовителя или уполномоченным на то представителем организации, до ввода в эксплуатацию и после ремонта.

  • 1.3 На периодическую поверку следует предъявлять источник в процессе эксплуатации и хранения, который был подвергнут регламентным работам необходимого вида, и в эксплуатационных документах на который есть отметка о выполнении указанных работ.

  • 1.4 Интервал между поверками в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации, но не реже одного раза в 2 года.

  • 1.5 Основные метрологические характеристики (диапазоны воспроизведений силы и напряжения постоянного тока, пределы допускаемых абсолютных погрешностей) приведены в таблицах 1-2.

Таблица 1 - Метрологические характеристики источников

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока (UBbrx), В

±(0,001 -иВых+0,002’иМакс)

Нестабильность напряжения постоянного тока на выходе, вызванная изменением нагрузки от 0 до 100 %, В

±(0,0005-имакс+0,002-имакс)

Нестабильность напряжения постоянного тока на выходе, вызванная изменением напряжения питания на ±10 %, В

±(0,0002’UMaKC±0,002’UMaKc)

Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока (1Вых), А

±(0,002-1вых±0,002 1макс)

Нестабильность силы постоянного тока на выходе, вызванная изменением нагрузки от 0 до 100 %, А

±(0,00151макс+0,002 ’1макс)

Нестабильность силы постоянного тока на выходе, вызванная изменением напряжения питания на ±10 %, А

±(0,0005 1макс+0,002 • 1макс)

Примечания:

иВых - установленное значение напряжения на выходе источника по встроенному индикатору, В;

1Вых- установленное значение силы тока на выходе источника по встроенному индикатору, А;

Ымакс - верхняя граница диапазона воспроизведений напряжения постоянного тока, В; 1мякс - верхняя граница диапазона воспроизведений силы постоянного тока, А.

Таблица 2 - Метрологические характеристики источников

Серия

Модификация

Диапазон воспроизведений

Максимальная выходная электрическая мощность, Вт

Уровень пульсаций

Напряжение постоянного тока, В

Сила постоянного тока, А

Напряжения, мВ (пп/скз)*, не более

Силы тока, мА (скз), не более

EA-PSI 9000 DT

EA-PSI 9040-20 DT

от 0 до 40

от 0 до 20

320

8/0,8

1

EA-PSI 9080-10DT

от 0 до 80

от 0 до 10

320

8/0,8

1

EA-PSI 9200-04 DT

от 0 до 200

от 0 до 4

320

20/2,5

1,5

EA-PSI 9080-20 DT

от 0 до 80

от 0 до 20

640

8/0,8

1

EA-PSI 9200-10DT

от 0 до 200

от 0 до 10

640

20/2,5

1,5

EA-PSI 9040-40 DT

от 0 до 40

от 0 до 40

1000

10/1,5

6

EA-PSI 9080-40 DT

от 0 до 80

от 0 до 40

1000

10/1,5

6

EA-PSI 9200-15 DT

от 0 до 200

от 0 до 15

1000

60/9

1,8

EA-PSI 9360-10 DT

от 0 до 360

от 0 до 10

1000

56/11

2

EA-PSI 9500-06 DT

от 0 до 500

от 0 до 6

1000

62/13

8

EA-PSI 9750-04 DT

от 0 до 750

от 0 до 4

1000

94/16

10

EA-PSI 9040-60 DT

от 0 до 40

от 0 до 60

1500

10/1,5

6

EA-PSI 9080-60 DT

от 0 до 80

от 0 до 60

1500

10/1,5

6

EA-PSI 9200-25 DT

от 0 до 200

от 0 до 25

1500

60/9

1,8

EA-PSI 9360-15 DT

от 0 до 360

от 0 до 15

1500

58/11

2

EA-PSI 9500-10 DT

от 0 до 500

от 0 до 10

1500

62/13

8

EA-PSI 9750-06 DT

от 0 до 750

от 0 до 6

1500

94/16

10

EA-PSI 9000 Т

EA-PSI 9040-20 T

от 0 до 40

от 0 до 20

320

20/2

1

EA-PSI 9080-10 T

от 0 до 80

от 0 до 10

320

20/2

1

EA-PSI 9200-04 T

от 0 до 200

от 0 до 4

320

50/6

1,5

EA-PSI 9080-20 T

от 0 до 80

от 0 до 20

640

20/2

1

EA-PSI 9200-10 T

от 0 до 200

от 0 до 10

640

50/6

1,5

EA-PSI 9040-40 T

от 0 до 40

от 0 до 40

1000

25/4

6

EA-PSI 9080-40 T

от 0 до 80

от 0 до 40

1000

25/4

6

Продолжение таблицы 2

Серия

Модификация

Диапазон воспроизведений

Максимальная выходная электрическая мощность, Вт

Уровень пульсаций

Напряжение постоянного тока, В

Сила постоянного тока, А

Напряжения, мВ (пп/скз)*, не более

Силы тока, мА (скз), не более

EA-PSI 9000 Т

EA-PSI 9200-15 Т

от 0 до 200

от 0 до 15

1000

150/23

1,8

EA-PSI 9500-06 Т

от 0 до 500

от 0 до 6

1000

155/33

8

EA-PSI 9040-60 Т

от 0 до 40

от 0 до 60

1500

25/4

6

EA-PSI 9080-60 Т

от 0 до 80

от 0 до 60

1500

25/4

6

EA-PSI 9200-25 Т

от 0 до 200

от 0 до 25

1500

150/33

1,8

EA-PSI 9500-ЮТ

от 0 до 500

от 0 до 10

1500

155/33

8

EA-PS 9000 Т

EA-PS 9040-20 Т

от 0 до 40

от 0 до 20

320

20/2

1

EA-PS 9080-10 Т

от 0 до 80

от 0 до 10

320

20/2

1

EA-PS 9200-04 Т

от 0 до 200

от 0 до 4

320

50/6

1,5

EA-PS 9080-20 Т

от 0 до 80

от 0 до 20

640

20/2

1

EA-PS 9200-ЮТ

от 0 до 200

от 0 до 10

640

50/6

1,5

EA-PS 9040-40 Т

от 0 до 40

от 0 до 40

1000

25/4

6

EA-PS 9080-40 Т

от 0 до 80

от 0 до 40

1000

25/4

6

EA-PS 9200-15 Т

от 0 до 200

от 0 до 15

1000

150/23

1,8

EA-PS 9500-06 Т

от 0 до 500

от 0 до 6

1000

155/33

8

EA-PS 9040-60 Т

от 0 до 40

от 0 до 60

1500

25/4

6

EA-PS 9080-60 Т

от 0 до 80

от 0 до 60

1500

25/4

6

EA-PS 9200-25 Т

от 0 до 200

от 0 до 25

1500

150/33

1,8

EA-PS 9500-10 Т

от 0 до 500

от 0 до 10

1500

155/33

8

EA-PSI 5000 А

EA-PSI 5040-10 А

от 0 до 40

от 0 до 10

160

40/5

15

EA-PSI 5080-05 А

от 0 до 80

от 0 до 5

160

80/10

7,5

EA-PSI 5200-02 А

от 0 до 200

от 0 до 2

160

150/30

3

EA-PSI 5040-20 А

от 0 до 40

от 0 до 20

320

40/5

20

EA-PSI 5080-10 А

от 0 до 80

от 0 до 10

320

80/10

15

EA-PSI 5200-04 А

от 0 до 200

от 0 до 4

320

150/30

6

EA-PSI 5040-40 А

от 0 до 40

от 0 до 40

640

40/5

60

EA-PSI 5080-20 А

от 0 до 80

от 0 до 20

640

80/10

30

EA-PSI 5200-10 А

от 0 до 200

от 0 до 10

640

150/30

12

Окончаниетаблицы 2

Серия

Модификация

Диапазон воспроизведений

Максимальная выходная электрическая мощность, Вт

Уровень пульсаций

Напряжение постоянного тока, В

Сила постоянного тока, А

Напряжения, мВ (пп/скз)*, не более

Силы тока, мА (скз), не более

EA-PS 5040-10 А

от 0 до 40

от 0 до 10

160

40/5

15

EA-PS 5080-05 А

от 0 до 80

от 0 до 5

160

80/10

7,5

<

EA-PS 5200-02 А

от 0 до 200

от 0 до 2

160

150/30

3

с о

EA-PS 5040-20 А

от 0 до 40

от 0 до 20

320

40/5

20

ип с/э

EA-PS 5080-10 А

от 0 до 80

от 0 до 10

320

80/10

15

Рн

EA-PS 5200-04 А

от 0 до 200

от 0 до 4

320

150/30

6

<

EA-PS 5040-40 А

от 0 до 40

от 0 до 40

640

40/5

60

EA-PS 5080-20 А

от 0 до 80

от 0 до 20

640

80/10

30

EA-PS 5200-10 А

от 0 до 200

от 0 до 10

640

150/30

12

Примечание - * - значения пульсаций нормированы в среднеквадратических значениях (СКЗ) для диапазона частот от 0 до 300 кГц; в амплитудных значениях (ампл) для диапазона частот от 0 до 20 МГц.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки выполняют операции, указанные в таблице 3. Таблица 3

Наименование операции поверки

Номер пункта методики поверки

Необходимость выполнения

при первичной поверке

при периодической поверке

Внешний осмотр

8.1

Да

Да

Опробование

8.2

Да

Да

Подтверждение соответствия программного обеспечения

8.3

Да

Нет

Определение абсолютной погрешности воспроизведений напряжения постоянного тока

8.4.1

Да

Да

Определение абсолютной погрешности воспроизведений силы постоянного тока

8.4.2

Да

Да

Определение уровня пульсаций по напряжению

8.4.3

Да

Да

Определение уровня пульсаций по току

8.4.4

Да

Да

2.2 Последовательность проведения операций поверки обязательна.

2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки источник бракуют и его поверку прекращают.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 4.

  • 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке.

  • 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.

Таблица 4

Наименование, обозначение

Номер пункта Методики

Рекомендуемый тип средства поверки и его регистрационный номер в Федеральном информационном фонде или метрологические характеристики

Основные средства поверки

1.

Мультиметр цифровой

8.4.1-8.4.4

Мультиметр цифровой 34401A, per. № 54848-13

2.

Осциллограф

8.4.3-8.4.4

Осциллограф цифровой DSO-X 2012А, per. № 48998-12

3.

Шунт токовый

8.4.1 -8.4.4

Шунт токовый PCS-71000, per. № 61767-15

Вспомогательные средства поверки (оборудование)

4.

Нагрузки электронные

8.1 -8.4

Нагрузки               электронные

программируемые EA-EL 9000 В, ЕА-EL 9000 DT, EA-ELR 5000, per. № 66660-17

Наименование, обозначение

Номер пункта Методики

Рекомендуемый тип средства поверки и его регистрационный номер в Федеральном информационном фонде или метрологические характеристики

5.

Термогигрометр электронный

8.1 -8.4

Термогигрометр         электронный

«CENTER» модель 313,

per. № 22129-09

6.

Барометр-анероид метеорологический

8.1 -8.4

Барометр-анероид метеорологический БАММ-1, per № 5738-76

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Должны быть соблюдены также требования безопасности, изложенные в эксплуатационных документах на нагрузки и применяемые средства поверки.

  • 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия применения:

  • - температура окружающего воздуха (20 ± 5) °C;

  • - относительная влажность воздуха от 30 до 80 %;

  • - атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

  • - выдержать источник в условиях окружающей среды, указанных в 6.1, не менее 2 ч, если она находились в климатических условиях, отличающихся от указанных в 6.1;

  • - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

При проведении внешнего осмотра источника проверяют:

  • - комплектность источника должна соответствовать руководству по эксплуатации;

  • - отсутствие механических повреждений и внешних дефектов корпуса, переключателей, разъемов, дисплея;

  • - отсутствие потеков воды;

  • - отсутствие пыли на внешней поверхности источника;

  • - наличие и соответствие надписей на элементах корпуса функциональному назначению.

Результат внешнего осмотра считаются положительным, если соблюдаются вышеупомянутые требования.

  • 8.2 Опробование

Опробование проводят следующим образом:

  • 1) включают источник в соответствии с руководством по эксплуатации;

  • 2) проверяют работоспособность источника прохождением теста самоконтроля.

Результаты считаются положительными, если по результатам прохождения теста самоконтроля не выявлено сообщений об ошибках.

  • 8.3 Подтверждение соответствия программного обеспечения.

  • 1) подготавливают источник в соответствии с руководством по эксплуатации;

  • 2) включают источник в соответствии с руководством по эксплуатации;

  • 3) сравнивают наименование и номер версии ПО, считанные с дисплея источника после его загрузки с наименованием и версией ПО, указанными в описании типа.

Результаты считаются положительным, если идентификационное наименование и номер версии программного обеспечения, считанные с дисплея источника, соответствуют данным, представленным в описании типа.

  • 8.4 Определение нормируемых метрологических характеристик

    • 8.4.1 Определение абсолютной погрешности воспроизведений напряжения постоянного тока

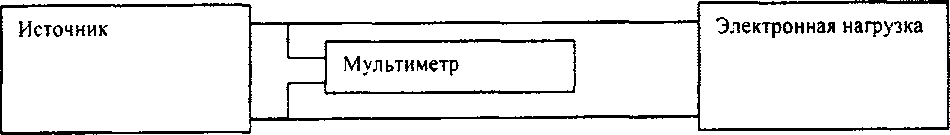

Определение абсолютной погрешности воспроизведений напряжения постоянного тока проводят при помощи мультиметра цифрового 34401А (далее - мультиметр) и нагрузки электронной программируемой EA-EL 9000 В, EA-EL 9000 DT, EA-ELR 5000 (далее - электронная нагрузка) в следующей последовательности:

  • 1) собирают схему, приведенную на рисунке 1;

Рисунок 1 - Структурная схема определения абсолютной погрешности воспроизведений напряжения постоянного тока

  • 2) перевести источник в режим стабилизации напряжения постоянного тока, установить на выходе источника напряжение постоянного тока, равное 50% от верхней границы диапазона воспроизведений напряжения постоянного тока (далее - UMaKc) и включить выход источника;

  • 3) установить с помощью электронной нагрузки значение силы постоянного тока на

выходе источника на уровне 10% от верхней границы диапазона воспроизведений силы постоянного тока (далее - 1маКс);

  • 4) измерить мультиметром действительное значение напряжения постоянного тока (далее — Цдейств.);

  • 5) рассчитать абсолютную погрешность воспроизведения напряжения постоянного тока по формуле (1):

A UycT. ~ Ь/действ.                                          (О

где иуст. - значение напряжения постоянного тока, воспроизведенное источником, В; идейств. - действительное значение напряжения постоянного тока, измеренное мультиметром, В.

  • 6) повторить операции по п. 2) - 5) для значений напряжения постоянного тока на выходе источника, равных 0,5% и 95% от Имакс.

Результаты считают положительными, если полученные значения абсолютной погрешности воспроизведений напряжения постоянного тока не превышают предельных значений, указанных в описании типа.

  • 8.4.2 Определение абсолютной погрешности воспроизведений силы постоянного тока

Определение абсолютной погрешности воспроизведений силы постоянного тока проводят при помощи мультиметра, электронной нагрузки и шунта токового PCS-71000 (далее -шунт) в следующей последовательности:

1) собирают схему, приведенную на рисунке 2;

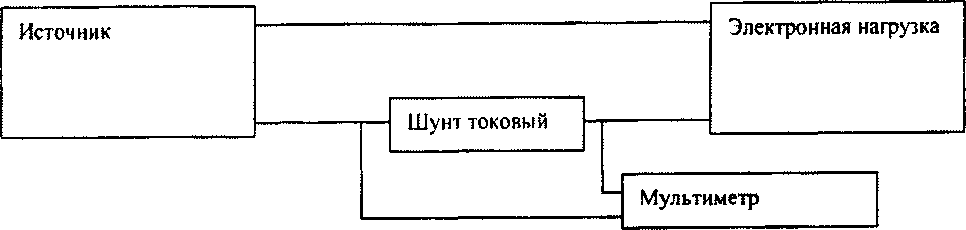

Рисунок 2 - Структурная схема определения абсолютной погрешности воспроизведений силы постоянного тока

  • 2) в зависимости от модификации источника выбрать шунт (сопротивление шунта R-шунта) таким образом, чтобы ток, протекающий через источник, не превышал максимального ТОКа 1макс На RniyHTai

  • 3) перевести источник в режим стабилизации силы постоянного тока;

  • 4) установить силы постоянного тока на выходе источника равную 50% от 1Макс и вклю-

чить выход источника;

  • 5) установить с помощью электронной нагрузки значение напряжения постоянного тока на выходе источника на уровне 10% от имакС;

  • 6) измерить мультиметром падение напряжения на шунте и рассчитать действительное значение силы постоянного тока 1действ- по формуле (2):

I действ- = идейств ./R-шунта                                       (2)

где Uдейств. - действительное значение напряжения постоянного тока, измеренное мультиметром, В;

R-шунта - действительное сопротивление шунта постоянному току, Ом.

  • 7) рассчитать абсолютную погрешность воспроизведений силы постоянного тока по формуле 3:

    (3)

А 1уст. - 1действ.

где Iyer. - значение силы постоянного тока, воспроизведенное источником, А;

1действ. - действительное значение силы постоянного тока, рассчитанное по формуле 2, А.

  • 7) повторить операции по п. 4) - 7) для значений силы постоянного тока на выходе источника, равных 0,5% и 95% от 1макс.

Результаты считают положительными, если полученные значения абсолютной погрешности воспроизведений силы постоянного тока не превышают предельных значений, указанных в описании типа.

  • 8.4.3 Определение уровня пульсаций по напряжению

Определение уровня пульсаций по напряжению проводят при помощи электронной нагрузки и осциллографа цифрового DSO-X 2012А (далее - осциллограф) в следующей последовательности:

1) собирают схему, приведенную на рисунке 3;

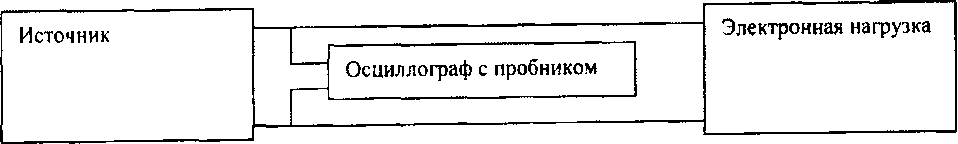

Рисунок 3 - Структурная схема определения уровня пульсаций по напряжению

  • 2) перевести источник в режим стабилизации напряжения постоянного тока;

  • 3) настроить осциллограф на измерение действующего значения напряжения переменного тока в диапазоне частот от 0 до 300 кГц;

  • 4) установить напряжение на выходе источника на уровне 95% от иМакс и включить выход источника;

  • 5) установить с помощью электронной нагрузки значение силы постоянного тока на уровне 10% от 1макс5

  • 6) измерить действующее значение пульсаций напряжения переменного тока на выходе источника;

  • 7) настроить осциллограф на измерение амплитудных значений напряжения переменного тока в диапазоне частот свыше 300 кГц до 20 МГц;

  • 8) измерить амплитудное значение пульсаций напряжения переменного тока на выходе источника.

Результаты считают положительными, если пульсации напряжения не превышают предельных значений, указанных в описании типа.

  • 8.4.4 Определение уровня пульсаций по току

Определение уровня пульсаций по току проводят при помощи электронной нагрузки, шунта и осциллографа в следующей последовательности:

1) собирают схему, приведенную на рисунке 4;

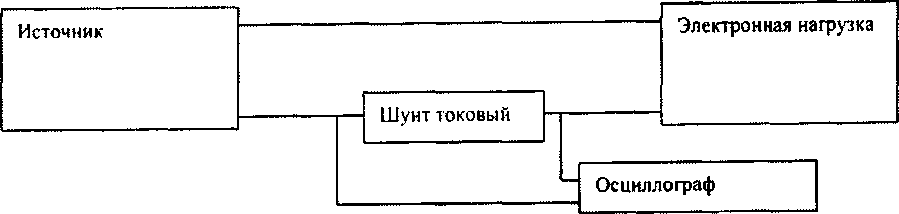

Рисунок 4 - Структурная схема определения уровня пульсаций по току

  • 2) перевести источник в режим стабилизации силы постоянного тока;

  • 3) настроить осциллограф на измерение действующего значения напряжения переменного тока в диапазоне частот от 0 до 300 кГц;

  • 4) установить силу постоянного тока на выходе источника на уровне 95% от 1маКс и включить выход источника;

  • 5) установить с помощью электронной нагрузки значение напряжения постоянного тока на уровне 10% от U макс»

  • 6) измерить действующее значение пульсаций напряжения переменного тока на выходе ИСТОЧНИКа (Ua.пульс.);

  • 7) настроить осциллограф на измерение амплитудных значений напряжения переменного тока в диапазоне частот свыше 300 кГц до 20 МГц;

  • 8) измерить амплитудное значение пульсаций напряжения переменного тока на выходе источника (иамя.пульс.);

  • 9) рассчитать действующие (1л.пульс.) и амплитудные (1амл.пульс.) значения пульсаций силы переменного тока по формулам (4) и (5) соответственно:

1д.пульс- ~ Пд.пульс. /RuiyHTa                                         (4)

1амл.пульс- ~ 'Эамл.пульс../ЗХшунта

где R-шунта - действительное сопротивление шунта постоянному току, Ом.

Результаты считают положительными, если пульсации тока не превышают предельных значений, указанных в описании типа.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

- полное наименование аккредитованной на право поверки организации;

  • - номер и дата протокола поверки;

  • - наименование и обозначение поверенного средства измерений;

  • - заводской (серийный) номер;

  • - обозначение документа, по которому выполнена поверка;

  • - наименования, обозначения и заводские (серийные) номера использованных при поверке средств поверки (со сведениями о поверке последних);

  • - температура и влажность в помещении;

  • - фамилия лица, проводившего поверку;

  • - результаты каждой из операций поверки согласно таблице 7.

Допускается не оформлять протокол поверки отдельным документом, а результаты операций поверки указывать на оборотной стороне свидетельства о поверке.

  • 9.2 При положительном результате поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

  • 9.3 При отрицательном результате поверки, выявленных при любой из операций поверки, описанных в таблице 2, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ от 02.07.2015 г. № 1815.

Инженер отдела испытаний ООО «ИЦРМ»

Е.С. Устинова

Страница 12 из 12

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
