Методика поверки «Измерители частичных разрядов TOPAZ ВЧ» (ИЦРМ-МП-273-20)

СОГЛАСОВАНО

Технический директор

ООО «ИЦРМ»

Государственная система обеспечения единства измерений

Измерители частичных разрядов TOPAZ ВЧ

Методика поверки

ИЦРМ-МП-273-20

г. Москва

2020 г.

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

• 2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ

• 3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

• 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

• 6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ

ПОВЕРКИ

• 7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

• 8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

• 9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ

• 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ 6

• 11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

• 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А

• 1.1 Настоящая методика поверки распространяется на измерители частичных разрядов TOPAZ ВЧ (далее - измерители), изготавливаемые Обществом с ограниченной ответственностью «ПиЭлСи Технолоджи» (ООО «ПиЭлСи Технолоджи»), и устанавливает методику их первичной и периодической поверок.

• 1.2 Интервал между поверками - 2 года.

• 1.3 Основные метрологические характеристики измерителей приведены в Приложении А.

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды плюс (20±5) °C;

• - относительная влажность от 30 до 80 %;

• 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые измерители и средства поверки.

• 4.2 К проведению поверки допускаются лица, являющиеся специалистами аккредитованного в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки средств измерений юридического лица и индивидуального предпринимателя, имеющие образование и опыт работы в соответствии с действующим законодательством Российской Федерации и непосредственно осуществляющие поверку средств данного вида измерений.

Таблица 2 - Средства поверки

При поверке допускается применение аналогичных средств измерений. В общем случае погрешность данных средств измерений не должна превышать 1/3 предела погрешности контролируемой характеристики.

• 6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80. Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые измерители и применяемые средства поверки.

Измеритель допускается к дальнейшей поверке, если:

• - внешний вид измерителя соответствует описанию типа;

• - отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки.

Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и измеритель допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, измеритель к дальнейшей поверке не допускается.

• 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - изучить эксплуатационную документацию на поверяемый измеритель и на применяемые средства поверки;

• - выдержать измеритель в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его эксплуатационной документацией;

• - подготовить к работе средства поверки в соответствии с указаниями их эксплуатационной документации.

• 8.2 Опробование измерителя

Опробование проводят в следующей последовательности:

• 1) Включить питание измерителя согласно руководству по эксплуатации.

• 2) Подключить кабель локальной сети к измерителю и компьютеру.

• 3) Проверить наличие связи между компьютером и измерителем согласно эксплуатационной документации.

• 8.3 Проверка электрической прочности и сопротивления изоляции

  • 8.3.1 Проверку электрической прочности изоляции измерителей с напряжением питания переменного тока проводить при помощи установки для проверки параметров электрической безопасности GPT-79803 (далее - GPT-79803) путем подачи в течение одной минуты испытательного напряжения 1,5 кВ частотой 50 Гц между всеми соединенными зажимами и корпусом измерителя.

  • 8.3.2 Проверку сопротивления изоляции измерителей проводить при помощи установки для проверки параметров электрической безопасности GPT-79803 (далее - GPT-79803) путем подачи испытательного напряжения со значением 500 В между всеми соединенными зажимами и корпусом измерителя. Измерить значение электрического сопротивления изоляции.

Измеритель допускается к дальнейшей поверке, если при опробовании измерителя индикатор включения питания постоянно горит зеленым цветом, успешно прошло самотестирование и произошло успешное установление связи компьютера; во время проверки электрической прочности изоляции не произошло пробоя или поверхностного перекрытия изоляции; при проверке электрического сопротивления изоляции измеренное значение электрического сопротивления изоляции не менее 20 МОм.

Проверка соответствия программного обеспечения проводится в следующей последовательности:

• 1) Подготовить и включить измеритель в соответствии с эксплуатационной документацией.

• 2) Запустить на компьютере внешнее программное обеспечение On-line PDMS.

• 3) В открывшемся окне на экране компьютера зафиксировать версию встроенного и внешнего ПО.

Идентификационные данные ПО представлены в таблице АЗ Приложения А.

Измеритель допускается к дальнейшей поверке, если программное обеспечение соответствует требованиям, указанным в описании типа.

Определение относительной погрешности измерений кажущегося заряда проводить в следующем порядке:

• 1) Подготовить измеритель и генератор сигналов произвольной формы 33120А (далее по тексту - 33120А) или калибратор универсальный 9100 (далее по тексту - 9100) в зависимости от величины сигнала, в соответствии с эксплуатационной документацией. Для воспроизведения значения 10 мВ использовать 9100.

• 2) Собрать структурную схему в соответствии с рисунком 1. 33120А к измерителю должен подключаться через ёмкостную развязку 100 пФ (из комплекта поставки измерителя).

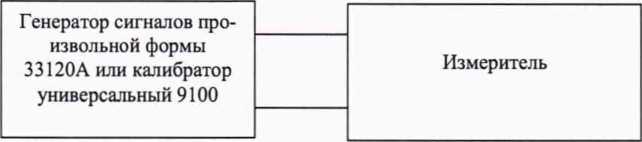

Рисунок 1 - Схема структурная определения относительной погрешности измерений кажущегося заряда

• 3) Загрузить внешнее ПО On-line PDMS на ПК и провести конфигурацию ПО в соответствии с руководством по эксплуатации.

• 4) Включить измеритель и 33120А или 9100 в соответствии с эксплуатационной документацией.

• 5) При помощи 33120А или 9100 установить значение испытательного сигнала с характеристиками, представленными в таблице 3 и подать на вход измерителя.

Таблица 3 - Испытательные сигналы при измерении кажущегося заряда

• 6) Определить относительную погрешность измерений кажущегося заряда, 5q, %, по формуле (1).

• 7) Повторить операции 5) - 6) для всех измерительных каналов измерителя.

• 11.1 Основные формулы, используемые при расчетах:

Относительная погрешность измерений кажущегося заряда, 6_Q, %:

(1)

где - измеренное измерителем значение кажущегося заряда, пКл;

Qo - значение испытательного сигнала, согласно таблице 3, пКл.

• 11.2 Измеритель подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если полученные значения относительной погрешности измерений кажущегося заряда не превышают пределов, указанных в таблице А1.

При невыполнении любого из вышеперечисленных условий (когда измеритель не подтверждает соответствие метрологическим требованиям), поверку измерителя прекращают, результаты поверки признают отрицательными.

• 12.1 Результаты поверки измерителя подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

• 12.2 По заявлению владельца измерителя или лица, представившего его на поверку, положительные результаты поверки (когда измеритель подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на измеритель знака поверки, и (или) внесением в паспорт измерителя записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

• 12.3 По заявлению владельца измерителя или лица, представившего его на поверку, отрицательные результаты поверки (когда измеритель не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт измерителя соответствующей записи.

  Протоколы поверки измерителя оформляются по произвольной форме.

  Инженер ООО «ИЦРМ»



  Р.А. Юлык

Таблица А1 - Метрологические характеристики

Таблица А2 - Основные технические характеристики

Таблица АЗ - Идентификационные данные ПО
